Quick Installation Guide

Installationskurzanleitung

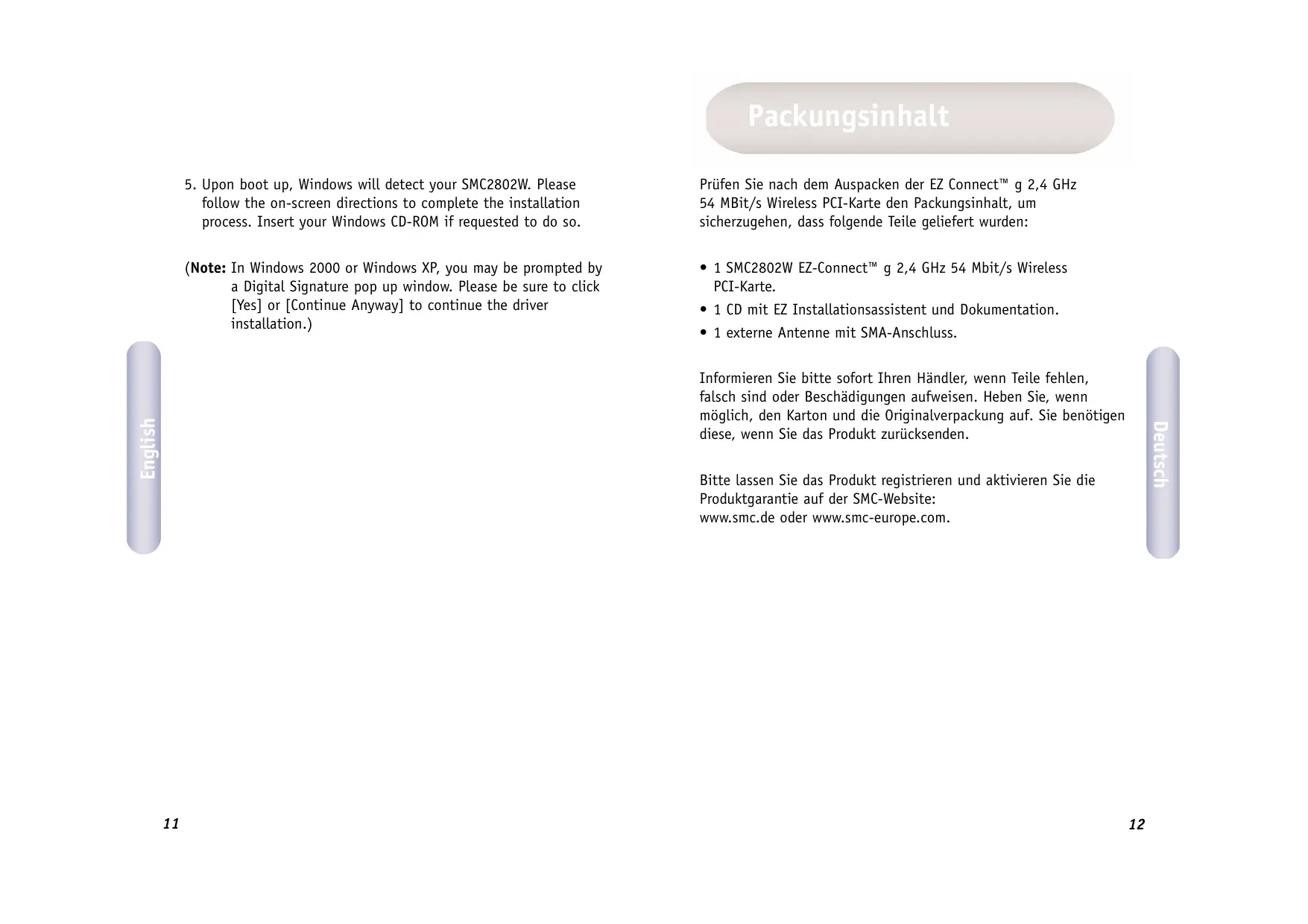

Prüfen Sie nach dem Auspacken der EZ Connect™ g 2,4 GHz 54 MBit/s Wireless PCI-Karte den Packungsinhalt, um sicherzugehen, dass folgende Teile geliefert wurden:

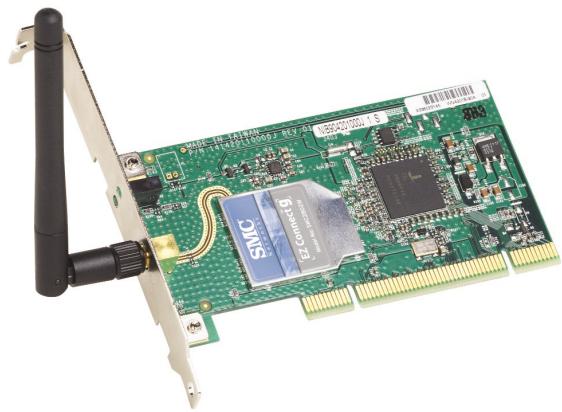

• 1 SMC2802W EZ-Connect™ g 2,4 GHz 54 Mbit/s Wireless PCI-Karte.
• 1 CD mit EZ Installationsassistent und Dokumentation.
• 1 externe Antenne mit SMA-Anschluss.

Informieren SieittebowfthirownHändler,wenTeilefehlen, falsch sind oder Beschädigungen aufweisen. Hebensie,wenn möglich，denKartonund die Originalverpackungauf.Sibenotigen.
these，wennSiedasProduktzurucksenden.

Bitteleen Sie das Produkt registrieren und aktivieren Sie die Produktgarantie auf der SMC-Website: www.smc.de oder www.smc-europe.com.

Systemanforderungen

• Ein PC mit Windows 98SE/Me/2000/XP.
• CD-ROM-Laufwerk.
• Ein freiier PCI-Steckplatz (Bus Master).
• Mindestens 32 MB RAM und eine CPU mit 300 MHz.
• Mindestens 6 MB freier Festplattenspeicherplatz für die Installation von Hilfsprogrammen und Treibern.
• Ein andere IEEE 802.11b- oder 802.11g-Gerät in Ihrm Netzwerk wie den Barricade™ g 2,4 GHz 54 Mbit/s Wireless Breitband-Router mit Printserver (SMC2804WBRP-G) oder einen anderen Wireless-Adapter wie den EZ Connect™ g 2,4 GHz 54 Mbit/s Wireless Cardbus Adapter (SMC2835W).

Hardwarebeschreibung

Die EZ Connect™ g 2,4 GHz 54 Mbit/s Wireless PCI-Karte (SMC2802W) von SMC ist ein Hochgeschwindigkeits-Netzwerk-adapter gemäß IEEE 802.11g, der Übertragungsgeschwindigkeiten bis zu 54 Mbit/s unterstützen und für Anwendungen wie mobile Benutzer oder temporäre Konferenzen nahtlos in vorhandene Ethernet-Netzwerke integriert werden kann. Diese Lösung bietet kabellose Anschlussmöglichkeiten mit größter Datenübertragung bei erheblichen Einsparungen gegenüber kabelbasierenden LANs, z. B. bei den Wartungskosten für die Verkabelung. Installieren Sie einfach nur genugend Wireless Access Points, um ihren gesamtten Netzwerkbereich abzudecken und installieren Sie Funk-Netzwerkkarten in ihren Notebooks oder Desktop-Computer — schon stehen Ihr Netzwerk.

Die EZ Connect™ g 2,4 GHz 54 Mbit/s Wireless PCI-Karte verfügbar über zwei LED-Statusanzeiger.

LED	Status	Funktion
Power/Link (Betrieb/Verbindung)	Ein	Zeigt eine bestehende Verbindung mit einem Access Point an.
	Blinkt	Zeigt an, dass die Wireless PCI-Karte im 802.11 ad hoc-Modus/arbeitet.
Activity (Aktivität)	Blinkt	Zeigt an, dass die Wireless PCI-Karte nach aktiven Access Pointsucht.

Anwendungen

EZ Connect™ Wireless-Produkte bieten zuverlüssige, kostengūnstige Netzwerklösungen mit hohen Datenübertragungsraten für:

• Fernzugriff auf Daten in Unternehmensnetzwerken E-Mail, Dateübertragung und Terminal-Emulation.
• Schwer zu verkabelnde Umgebungen Alte bzw. denkmalgeschützte Gebäude, asbesthaltige Konstruktionen und offenes Gelda, wo eine Verkabelung unpraktischeware.
• Häufig wechselnde Umgebungen Einzelhändler, Hersteller und Banken, die oft den Arbeitsplatz und den Standort wechseln.
• Temporäre LANs für Sonderprojekte oder Stößenheiten
• Messen, Ausstellungen und Baustellen, bei denen nur eine kurzzeitige Installation erforderlich ist. Einzelhändler, Fluglinien und Spediteure, die in Stößenzeiten zusätzliche Arbeitspläte benöhigen. Wirtschaftsprüfer, die beim Kunden Arbeitsgruppen einrichten müssen.
• Datenbankzugriff für mobile Mitarbeiter
  Ärzte, Krankenschwestern, Einzelhändler und Buroangestellte, die auf Datenbanken zugreifen müssen, während sie im Krankenhaus, Geschäft, Burokomplex, etc. unterwegs sind.
• SOHO-Benutzer
  SOHO-Benutzer (Kleinstbüros und Heimarbeiter), die eine schnelle und bequeme Installation eines kleinen Computer-Networks benötigen.

Hardware-Installation

Achtung: Für diesen Netzwerkkartern wird ein PC mit BIOS benötigt, das die Spezifikation Version 2.2 oder höher für den lokalen PCI-Bus Unterstützung. Aktualisieren Sie bei der Installation auf einem älteren Computermodell das BIOS auf die neuste Version. Netzwerkkarten sind anfällig für staticiche Aufladungen. Vermeiden Sie es deshalb, die elektronischen Componenten der Karte zu berühren, und fassen Sie immer erst kurz an das Metallgehäuse Ihres Computers, ehe Sie die Karte in die Handnehmen.

1. Schalten Sie den Computer aus, ziehen Sie den Netzstecker und öffnen Sie das Computergehause.

2. Entfernen Sie die Schutzabdeckung von einem freien PCI-Bus-Master-Steckplatz.

3. Entfernen Sie die Antenna von der Wireless PCI-Karte, bevor Sie die Karte in einen PCI-Steckplatz einführen.

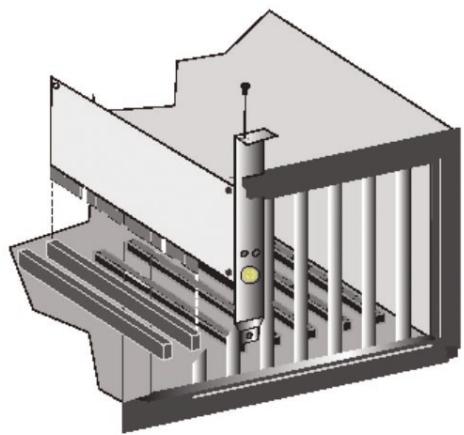

4. Installieren Sie die Netzwerkkarte so, dass sie fest im Steckplatz sitzt. Drehen Sie anschließend die Befestigungsschraube der Karte am Computergehäuse fest.

Deutsch

Hinweis: Achten Sie darauf, dass keine leitenden Teile des Motherboards berührt werden.

1. Befestigen Sie die Antenne an der Wireless PCI-Karte.
2. Bringen Sie die Computerabdeckung wieder an und schalten Sie den Computer ein.
3. Die Wireless PCI-Karte wird in der Regel automatisch vom BIOS des Host-Computers konfiguriert. Wenn Sie jedoch mit einem ätheren Computer arbeiten, kann es sein, dass Sie die BIOS-Einstellungen des Computers manuell konfigurieren müssen.

D

Hinweis: Für derartige Installationsvorgänge ist in der Regel die lizenzierte Originalversion von Windows erforderlich. Legen Sie deshalb ihre Windows-CD bereit, BEVOR Sie mit der Installation beginnen.

These Installationsmethode macht den Vorgang durch Plug&Play so einfach wie möglich. Führren Sie einfach das Treiber-/Hilfsprogramm aus, starten Sie das System neu und stecken Sie die EZ-Connect™ g 2,4 GHz 54 Mbit/s Wireless PCI-Karte ein. Das geht wreaklich ganz schnell!

1. Legen Sie die CD mit dem EZ Installation Wizard und der Dokumentation ein.
2. Klichen Sie auf die Schaltfläche [Install Driver/Utility] (Treiber/Hilfsprogramm installieren).

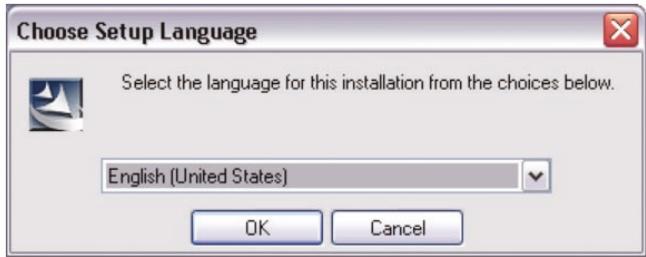

3. Wahlen Sie die Sprachangaben und klichen Sie auf [OK]. Warten Sie, bis das Hilfsprogramm ihre Systemumgebung erkennt.

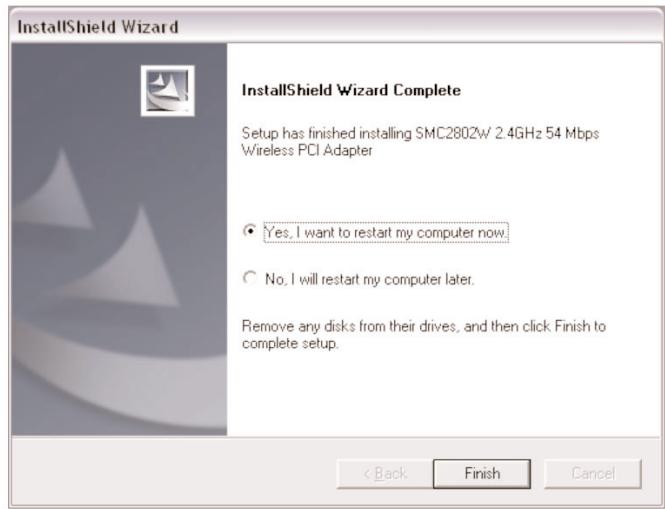

1. Das Installationsprogramm kopiert die erforderlichen Dateien auf die Festplatte. Klassen Sie auf [Finish] (Fertig stellen), wenn der Vorgang beendet ist.

(Hinweis: Ihr Computer wird neu gestartet. Wenn Sie jetzt keinen Neustart wünschen, wahren Sie das Optionsfeld [No, I will restart my computer later] (Computer später neu starten) aus und klichen Sie auf [Finish] (Fertig stellen).)

1. Nach dem Neustart erkennt Windows die Wireless PCI-Karte. Befolgen Sie die Anweisungen am Bildschirm, um die Installation zu beenden. Legen Sie die Windows-CD-ROM ein, wenn Sie dazu aufgefordert werden.

(Hinweis: Unter Windows 2000 oder Windows XP kann ein Fenster angezeigt werden, in dem auf eine Digitalsignatur Bezug genommen wird. Klichen Sie auf [Yes] (Ja) oder [Continue Anyway] (Fortfahren), um die Treiberinstallation fortzusetzen.)

Im Wohnbereich kann diese Produkt Funkstoerungen verursachen. In diesen Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

;Precaución!

Wichtige Sicherheitschinweise (Germany)

1.itte lessen Sie diese Hinweise sorgfaltig durch.
2. Hebien Sie diese Anleitung für den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Verwenden Sie keine Flüssigoder Aerosolreiniger. Am beste eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschlußsteckdose soll nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen können Beschädigungen hervorrufen.
7. Die Belüftungsöffnungen dienen der Luftzirkulation, die das Gerät vor Überhitzung schützt. Sorgen Sie dazu, daß diese Öffnungen nicht abgedeckt werden.
8. Beachten Sie beim Anschluß an das Stromnetz die nschlußwerte.
9. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen kann. Es sollte auch nichts auf der Leitung abgestellt werden.
10. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.
11. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollen den Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.
12. Durch die Lüftungsöffnungen)dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen Brand bzw.elektrischen Schlag auslöse

1. Öffnen sie niemals das Gerät. Das Gerätarf aus Gründen der elektrischen Sicherheit nur von authorisiertem Servicepersonal geöffnet werden.
2. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle zu überprüfen:

a. Netzkabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
c. Das Gerät war Feuchtigkeit ausgesetzt.
d. Wenn das Gerät nicht der Bedienungsanleitung entspruchend Funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.
e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.
f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

1. Stellen Sie sicher, daß die Stromversorgung these Gerätes nach der EN 60950 geprüft ist. Ausgangswerte der Stromversorgung sollen den Werte von AC 7,5-8V, 50-60Hz nicht über oder untersreiben sowie den minimalen Strom von 1A nicht untersreiben.

Der arbeitsplatzbezogene Schaldruckpegel nach DIN 45 635 Teil 1000 beträgt 70dB(A) oder weniger.

Information
