GEBRUIKSAANWIJZING 2802W SMC

Beknopte installmenthandleiding

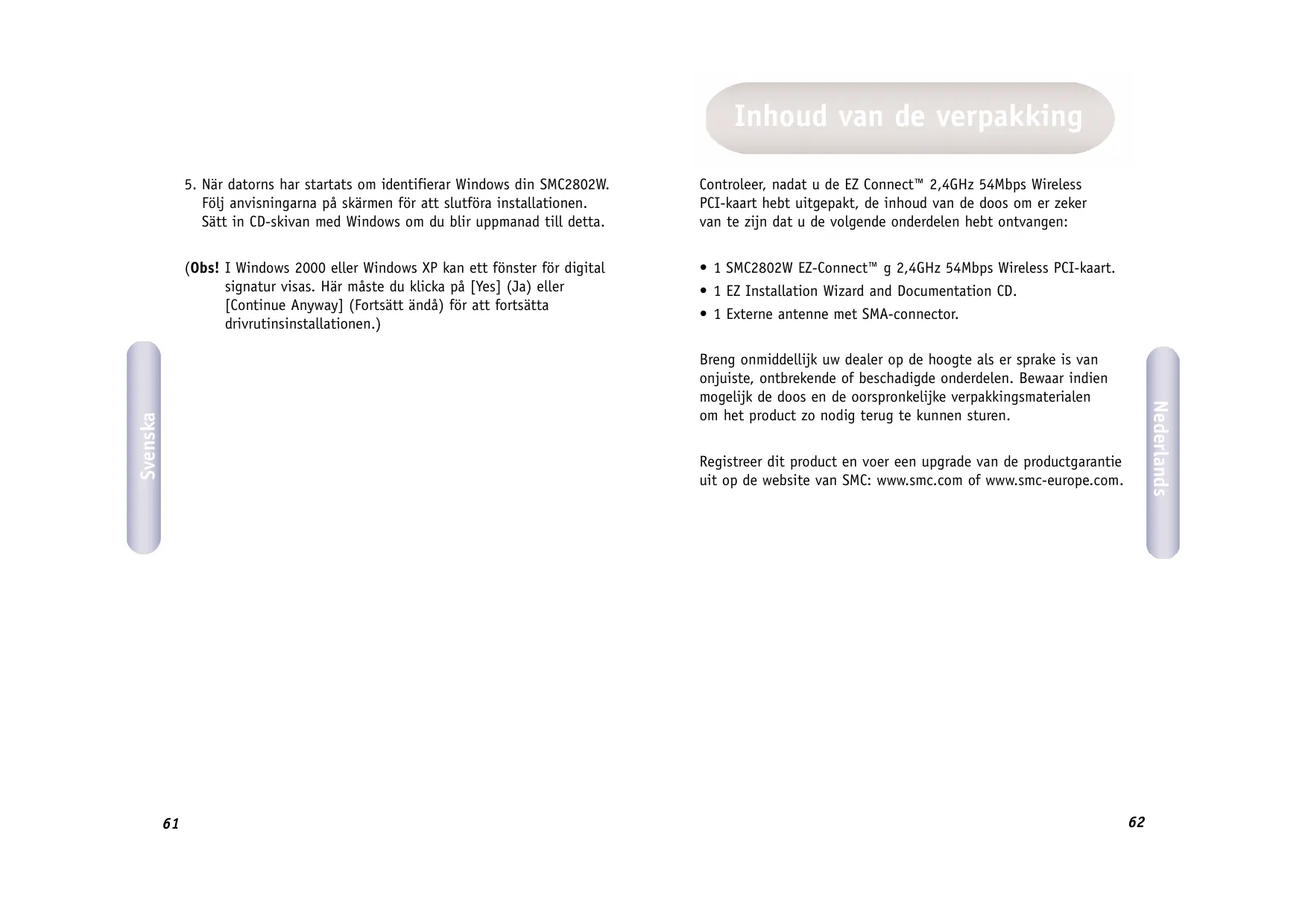

Inhoud van de verpakking

Controller, nadat u de EZ Connect™ 2,4GHz 54Mbps Wireless PCI-kaart hebt uitgepakt, de inhoud van de doos om er zeker van teijken dat u de volgende onderdelen hebt ontvangen:

• 1 SMC2802W EZ-Connect™ g 2,4GHz 54Mbps Wireless PCI-kaart.
• 1 EZ Installation Wizard and Documentation CD.
• 1 Externe antennemet SMA-connector.

Breng onmiddelijk uw dealer op de hoogte als er spreke is van onjuiste, ontbrekende of beschadigde onderdelen. Bewaar indien möglichk de doos en de oorspronkelijke verpakkingsmaterialen om het product zo nodig terug te konnen sturen.

Registreer dit product en voer een upgrade van de productgarantieuit op de website van SMC: www.smc.com of www.smc-europe.com.

Systeemvereisten

• Een pc met Windows 98SE/Me/2000/XP.
• Cd-romstation.
• Een beschikbare PCI-mastersleuf.
• Minimaal 32MB RAM en een CPU van 300 MHz.
• Minimaal 6MB beschikbare ruimte op de vaste schijf voor installmentatie van hulp- en stuurprogramma.
• Een ander IEEE 802.11b- of 802.11g-compatible apparatus at dat is geinstalleerd in uw network, zoals de Barricade™ g 2,4GHz 54Mbps Wireless Broadband Router met Print Server (SMC2804WBRP-G), of een andere draadloze adapter, zoals de EZ-Connect™ g 2,4GHz 54Mbps Wireless Cardbus Adapter (SMC2835W).

Beschrijving van de hardware

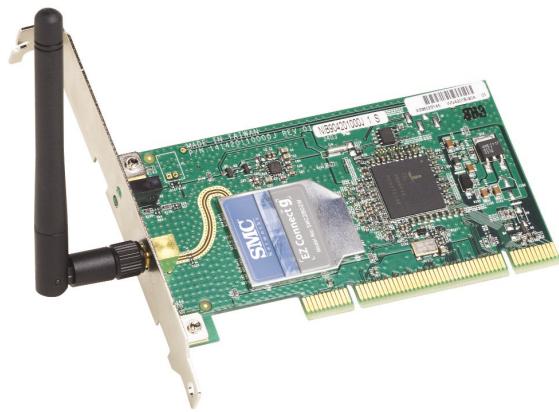

De EZ-Connect™ g 2,4GHz 54Mbps Wireless PCI-kaart (SMC2802W) is een ultrasnelle IEEE 802.11g-compatible draadloze netwerk-adapter die een overdrachtsnelheid tot 54Mbps ondersteunt en die naadloos kan worden geintegreerd met bestaande Ethernet-netwerken ter ondersteuning van toepassingen zoals mobiele gebruikers of tijdelijke conferencies. Deze oplossing biedt een snelle gegevensoverdracht en betrouwbare draadloze verbindingen met aanzienlijke kostenbesparingen ten opzichte van bedrade LAN's, met name op het gebied van onderhoud van bekabeling op de lange termijn. Installer voldoende draadloze toegangspunten om een optimale dekking te bieden binnen uw netwerkgebied, plaats kaarten voor draadloze communicatie in uw notebooks of computers en start met het gebruiken van uw netwerk.

De EZ Connect™ g 2,4GHz 54Mbps Wireless PCI-kaart heeft twee statusindicatoren (LED's):

LED	Status	Functie
Power/Link	Aan	Geeft aan dat er een geldige verbinding is met een toegangspunt.
	Knipperend	Geeft aan dat de Wireless PCI-kaart werkt in de modus 802.11 Ad hoc.
Activity (Activiteit)	Knipperend	Geeft aan dat de Wireless PCI-kaart op zoek is maar actieve toegangspunten.

Toepassingen

EZ-Connect™-producten voor draadloze communicatie bieden een snelle, betrouwbare en kosteneffectieve oplossing voor netwerkgebruik voor:

• Externe toegang tot informatie op bedrijfsnetwerken

E-mail, bestandsoverdracht en terminalemulatie.

Moeilijk te bedraden omgevingen

Historische of oude gebouwen, installaties waar in asbest is gebruikt en open ruimten waar in het moeilijk is met kabels te werken.

• Vaak veranderende omgevingen

Detaillisten, fabrikanten en banken die veelvuldig de werkomgeving aanpassen en van locatie veranderen.

• Tijdelijke LAN's voor speciale projecten of het opvangen van pieken

Handelsbeurzen, expositions en bouwterreinen waar tijdelijke voorzieningen要去en worden aangelegd. Detaillisten, luchtvaartmaatschappijen en transportbedrijven die extra werkstations nodig hebben in piekperioden. Auditors die werkgroepen nodig hebben op klantlocaties.

• Toegang tot databases voor mobiele medewerkers

Artsen, verpleegkundigen, detaillisten en andere kenniswerkers die toegang nodig hebben tot databases verwijl zij onderweg zich in een ziekenhuis of winkel, of op een kantoor of campus, enz.

• Gebruikers op een Klein kantoor of kantoor aan huis

Gebruikers op een Klein kantoor of kantoor aanuis die nsel en op eenvoudige wijze een Klein computernetwork moeten+kennen installeren.

Installatie van de hardware

Waarschuwing: Voor deze netwerkadapter is een pc vereist met een BIOS dat de PCI Local Bus Specification v2.2 of later ondersteunt. Als u deze adapter in een ouder computermodel installeert, voert u eerst een upgrade van het BIOS waar de allernieuwste versieuit. Bovendien zijn netwerkkaarten gevoelig voor staatische elektriciteit. Raak de elektronische onderdelen Niet aan om de kaart te beschermen en raak.altijd het metalen chassis van uw computer aan voordat u de kaart aanraakt.

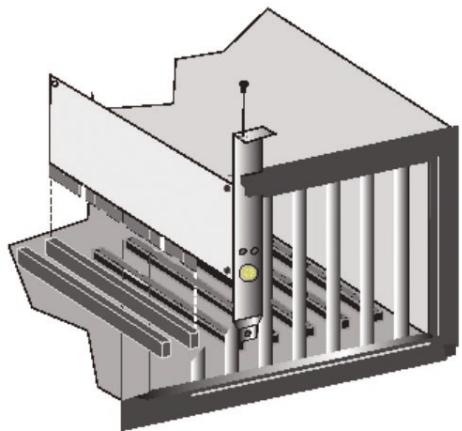

1. Schakel de computer uit, koppel het netsnoer los en verwijder de kap van de computer.

2. Selecteer een beschikbare mastersleuf voor een PCI-bus en verwijder de beschermbeugel.

3. Koppel de antennes los van de Wireless PCI-kaart voordatu de kaart in een PCI-sleufplaatst.

4. Installer de netwerkkaart zodenig in de sleuf dat de kaart stevig vastzit. Schroef de beugel van de kaart stevig vast in het chassis van de computer.

Nederlandsls

Opmerking: Let erop dat de kaart geen geleidende onderdelen op het moederbord van de computer raakt.

1. Bevestig de antennae aan de Wireless PCI-kaart.
2. Plaats de kap van het chassistering op uw computer en zet de computer aan.
3. De Wireless PCI-kaart zou nu automatisch要去en worden geconfigureerd door het BIOS van de hostcomputer. Als u darüber met een oudere computer werk, moet u möglichk de BIOS-installingen van de computer met de hand configureren.

Opmerking: Voor dit soort installmentieprocessen is möglich het gebruik van uw originele versie van Windows, met licentie, vereist. Zorg dat u de Windows-cd bij de hand hebt VOORDAT u voortgaat met de installmentie.

Deze installmentemethode maakt het proces zo eenvoudig (Plug-and-Play) als möglichk. U hoeft alleen maar het stuur-en hulpprogramma uit te voeren, uw computer opnieuw te starten en uw EZ-Connect™ g 2,4GHz 54Mbps Wireless PCI-kaart teplaatsen. Het is=echt zo makkelijk als een-twee-drie.

1. Plaats de EZ Installation Wizard and Documentation CD.
2. Klik op de knop [Install Driver/Utility] (Stuur-/hulpprogramma installeren) om door te gaan.

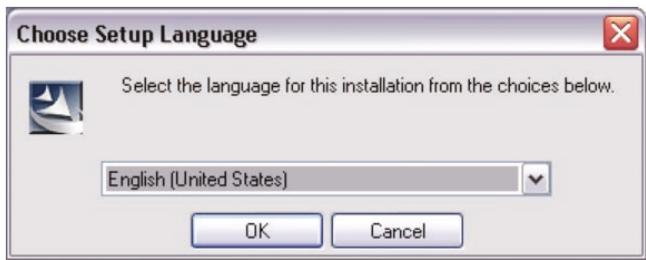

3. Kies de gewenste taal en klik op [OK]. Wacht totdat het hulpprogramma uw systeemomgeving heeft gedetecteerd.

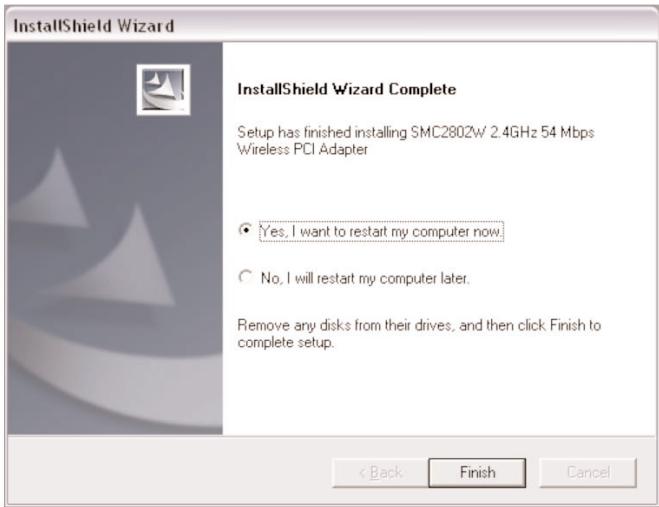

1. Het installmentprogramma kopieert verrolgens de benodigde bestanden maar uw vaste schijf. Klik op [Finish] (Voltooien) als u hiermee qlaar bent.

(Opmerking: Uw computer worden nu opniew opgestart. Als u nu nicht opniew wilt opstarten, schakelt u het keuzerondje [No, I will restart my computer later] (Nee, ik wil de computer later opniew opstarten) in en klikt u op [Finish] (Voltooien).)

1. Bij het opstarten detecteert Windows uw SMC2802W.

Volg de aanwijzingen op het scherm om het installmentieproces te voltooien. Plaats uw Windows-cd-rom als u hierom worden gezraagd.

(Opmerking: In Windows 2000 of Windows XP worden möglich een pop-upvenster voor digitale ondertekening weergegeven. Klik op [Yes] (Ja) of [Continue Anyway] (Toch doorgaan) om door te gaan met de installmentie van het stuurprogramma.)
