GEBRUIKSAANWIJZING 2635W V2 SMC

Inhoud van de verpakking

• 1 beknopte installatiehandleiding. Breng onmiddellijk uw dealer op de hoogte als er sprake is van onjuiste, ontbrekende of beschadigde onderdelen. Bewaar indien mogelijk de doos en de oorspronkelijke verpakkingsmaterialen om het product zo nodig terug te kunnen sturen. Nederlands

6. Windows identifierar nu din SMC2635W. Följ anvisningarna på

skärmen och sätt in CD-skivan med Windows om du blir uppmanad till detta. Controleer, nadat u de EZ Connect™ 2,4GHz 11Mbps Wireless Cardbus Adapter hebt uitgepakt, de inhoud van de doos om er zeker van te zijn dat u de volgende onderdelen hebt ontvangen: Registreer dit product en voer een upgrade van de productgarantie uit op de website van SMC: www.smc.com of www.smc.europe.com.

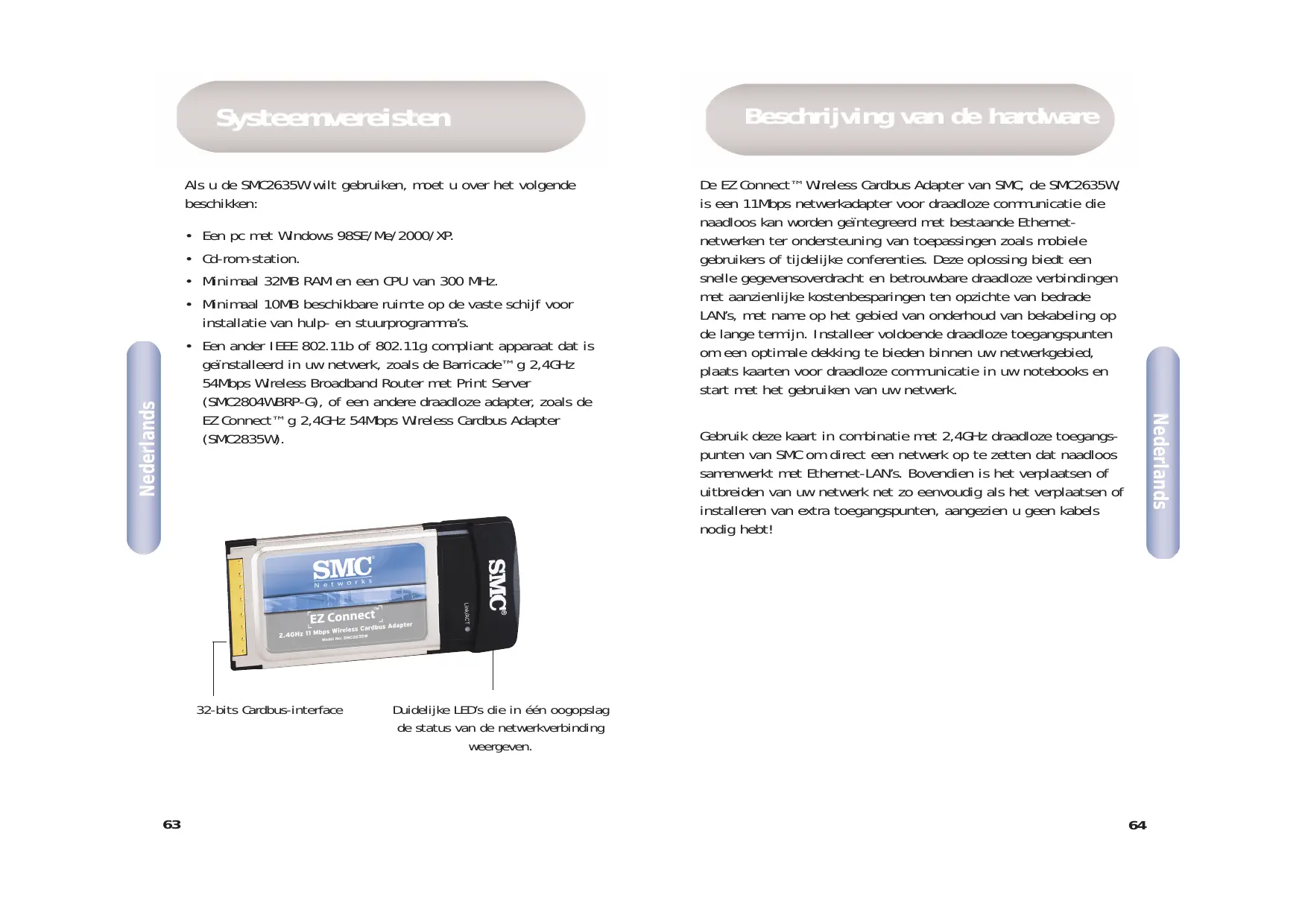

Systeemvereisten Als u de SMC2635W wilt gebruiken, moet u over het volgende beschikken: 32-bits Cardbus-interface

De EZ Connect™ Wireless Cardbus Adapter van SMC, de SMC2635W, is een 11Mbps netwerkadapter voor draadloze communicatie die naadloos kan worden geïntegreerd met bestaande Ethernetnetwerken ter ondersteuning van toepassingen zoals mobiele gebruikers of tijdelijke conferenties. Deze oplossing biedt een snelle gegevensoverdracht en betrouwbare draadloze verbindingen met aanzienlijke kostenbesparingen ten opzichte van bedrade LAN’s, met name op het gebied van onderhoud van bekabeling op de lange termijn. Installeer voldoende draadloze toegangspunten om een optimale dekking te bieden binnen uw netwerkgebied, plaats kaarten voor draadloze communicatie in uw notebooks en start met het gebruiken van uw netwerk. Nederlands Een pc met Windows 98SE/Me/2000/XP. Cd-rom-station. Minimaal 32MB RAM en een CPU van 300 MHz. Minimaal 10MB beschikbare ruimte op de vaste schijf voor installatie van hulp- en stuurprogramma’s.

• Een ander IEEE 802.11b of 802.11g compliant apparaat dat is geïnstalleerd in uw netwerk, zoals de Barricade™ g 2,4GHz 54Mbps Wireless Broadband Router met Print Server (SMC2804WBRP-G), of een andere draadloze adapter, zoals de EZ Connect™ g 2,4GHz 54Mbps Wireless Cardbus Adapter (SMC2835W). Nederlands

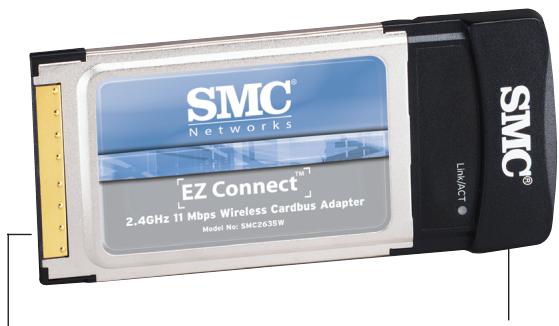

Beschrijving van de hardware Gebruik deze kaart in combinatie met 2,4GHz draadloze toegangspunten van SMC om direct een netwerk op te zetten dat naadloos samenwerkt met Ethernet-LAN’s. Bovendien is het verplaatsen of uitbreiden van uw netwerk net zo eenvoudig als het verplaatsen of installeren van extra toegangspunten, aangezien u geen kabels nodig hebt! Duidelijke LED’s die in één oogopslag de status van de netwerkverbinding weergeven.

Toepassing LED Status Functie Link/Act Aan De kaart ontvangt stroom. Knipperend Gegevens worden verzonden en ontvangen tussen de kaart en het toegangspunt. EZ Connect™ producten voor draadloze communicatie bieden en snelle, betrouwbare en kosteneffectieve oplossing voor netwerkgebruik voor:

• Externe toegang tot informatie op bedrijfsnetwerken E-mail, bestandsoverdracht en terminalemulatie.
• Moeilijk te bedraden omgevingen Historische of oude gebouwen, installaties waarin asbest is gebruikt en open ruimten waarin het moeilijk is met kabels te werken. Nederlands Nederlands De EZ Connect™ 2,4GHz 11Mbps Wireless Cardbus Adapter heeft één statusindicator (LED).

• Vaak veranderende omgevingen Detaillisten, fabrikanten en banken die veelvuldig de werkomgeving aanpassen of van locatie veranderen.
• Tijdelijke LAN’s voor speciale projecten of het opvangen van pieken Handelsbeurzen, exposities en bouwterreinen waar tijdelijke voorzieningen moeten worden aangelegd. Detaillisten, luchtva-artmaatschappijen en transportbedrijven die extra werkstations nodig hebben in piekperioden. Auditors die werkgroepen nodig hebben op klantlocaties.
• Toegang tot databases voor mobiele medewerkers Artsen, verpleegkundigen, detaillisten en andere kenniswerkers die toegang nodig hebben tot databases terwijl zij onderweg zijn in een ziekenhuis of winkel, of op een kantoor of campus, enzovoort.

• Gebruikers op een klein kantoor of kantoor aan huis Gebruikers op een klein kantoor of kantoor aan huis die snel en op eenvoudige wijze een klein computernetwerk moeten kunnen installeren. Installatie van de hardware Waarschuwing: Netwerkkaarten zijn gevoelig voor statische elektriciteit. Raak de elektronische onderdelen niet aan om de kaart te beschermen en raak altijd het metalen chassis van uw computer aan voordat u de kaart aanraakt.

1. Zoek een beschikbare Cardbus-slot van type II of type III op

uw laptop. Nederlands

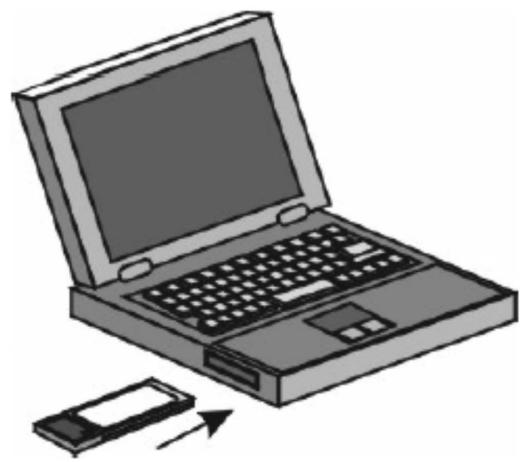

Nederlands 2. Schuif de kaart volledig in de slot, zoals hieronder wordt weergegeven. Zorg er hierbij voor dat de 68-pins connector van de adapter in de richting van de Cardbus-slot wijst en dat de EZ Connect™-label aan de bovenkant zit.

De EZ Installation Wizard gebruiken Opmerking: De EZ Connect™ 2,4GHz 11Mbps Wireless Cardbus Adapter kan op elk gewenst moment via ‘hot swapping’ worden verwijderd, zelfs als uw notebook is ingeschakeld. Opmerking: Voor installatieprocessen is het gebruik van uw originele versie van Windows, met licentie, vereist. Zorg dat u de Windows-cd bij de hand hebt VOORDAT u verdergaat met de installatie.

3. Voor Windows 98SE/Me/2000 is de Cardbus-specificatie vereist.

Raadpleeg de documenten bij het stuurprogramma voor uw Cardbus-adapter voordat u het stuurprogramma en het hulpprogramma voor de SMC2635W gaat installeren. Deze installatiemethode maakt het proces zo eenvoudig (”Plugand-Play”) als mogelijk. U hoeft alleen maar het stuur-/hulpprogramma uit te voeren, uw computer opnieuw op te starten en uw SMC2635W te plaatsen. Het is echt zo makkelijk als een-tweedrie. Nederlands Nederlands

1. Plaats de EZ Installation Wizard and Documentation CD.

2. Klik op de knop [Install Driver/Utility] (Stuur-/hulpprogramma

installeren) om door te gaan.

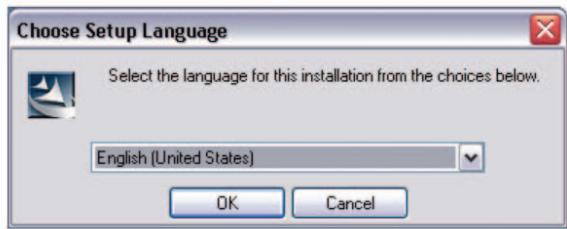

3. Kies de gewenste taal en klik op [OK]. Wacht totdat het

hulpprogramma uw systeemomgeving heeft gedetecteerd.

Conteúdo da Embalagem

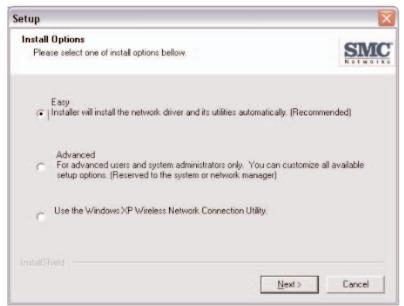

4. Kies de optie [Easy] (Gemakkelijk) en klik op [Next] (Volgende).

(Opmerking: Als u met Windows XP werkt en het hulpprogramma voor de SMC2635W niet wilt gebruiken, kunt u [Use the Windows XP Wireless Network Connection Utility] (Het hulpprogramma voor draadloze netwerkaansluiting van Windows XP gebruiken) kiezen.)

6. Windows detecteert nu uw SMC2635W. Volg de aanwijzingen op

het scherm en plaats uw Windows-cd-rom als u hierom wordt gevraagd.

5. Het installatieprogramma kopieert vervolgens de benodigde

bestanden naar uw vaste schijf. Klik op [Finish] (Voltooien) als u hiermee klaar bent. Desembale o Adaptador Cardbus Sem Fios de 2,4 GHz e 11 Mbps EZ Connect™ e verifique se recebeu os seguintes componentes: Registe este produto e actualize a respectiva garantia no site da SMC na Internet: www.smc.com ou www.smc.europe.com. (Opmerking: In Windows 2000 of Windows XP wordt mogelijk een pop-upvenster voor digitale ondertekening weergegeven. Klik op [Yes] (Ja) of [Continue Anyway] (Toch doorgaan) om door te gaan met de installatie van het stuurprogramma.)
