GEBRUIKSAANWIJZING 2835W V2 SMC

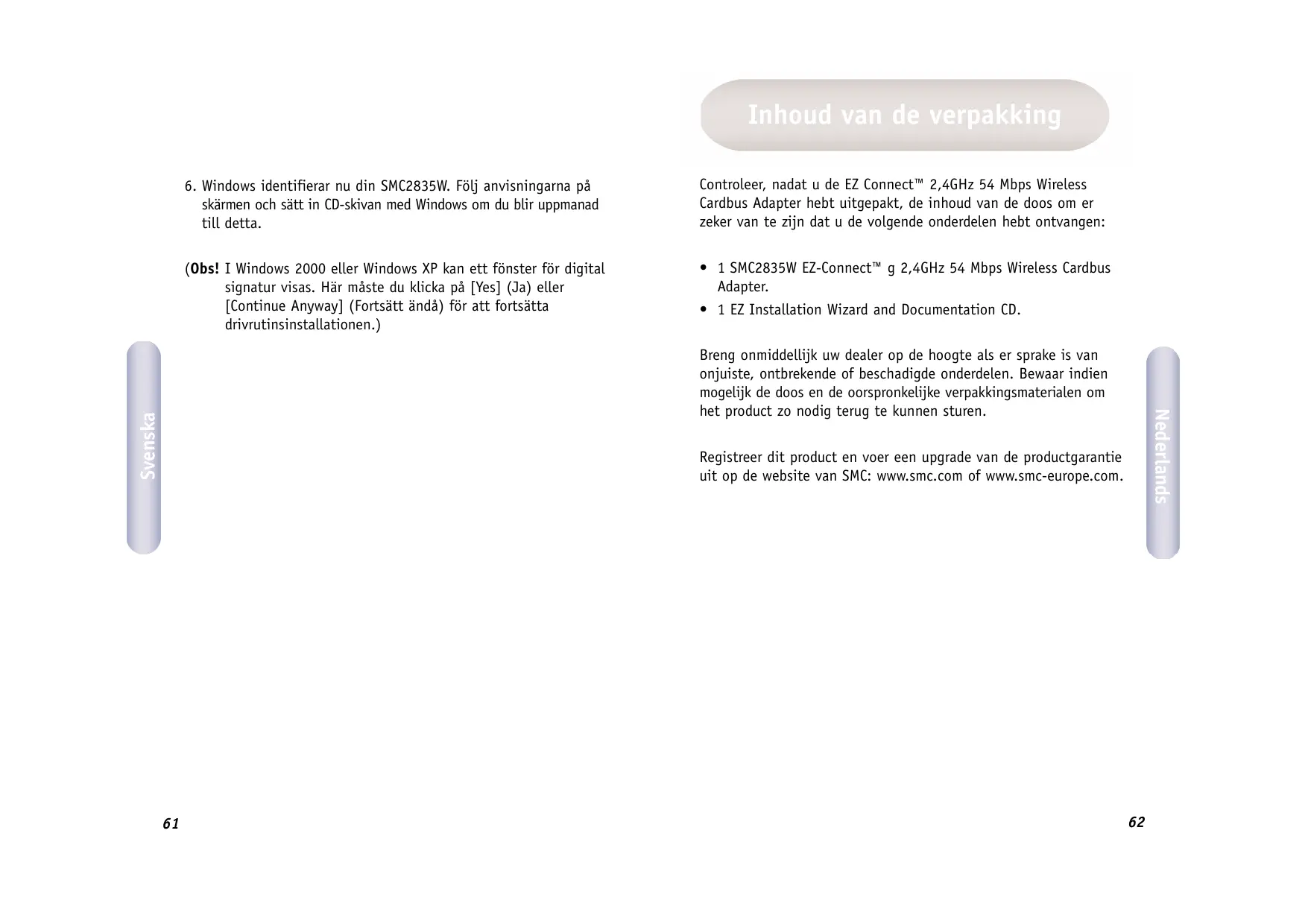

Inhoud van de verpakking

Controller, nadat u de EZ Connect™ 2,4GHz 54 Mbps Wireless Cardbus Adapter hebt uitgepakt, de inhoud van de doos om er zeker van te zich dat u de volgende onderdelen hebt ontvangen:

• 1 SMC2835W EZ-Connect™ g 2,4GHz 54 Mbps Wireless Cardbus Adapter.
• 1 EZ Installation Wizard and Documentation CD.

Breng onmiddelijk uw dealer op de hoogte als er spreke is van onjuiste, ontbrekende of beschadigde onderdelen. Bewaar indien möglichk de doos en de oorspronkelijke verpakkingsmaterialen om het product zo nodig terug te konnen sturen.

Registreer dit product en voer een upgrade van de productgarantieuit op de website van SMC: www.smc.com of www.smc-europe.com.

Systeemvereisten

• Een pc met Windows 98SE/Me/2000/XP.
• Cd-romstation.
• Minimaal 32MB RAM en een CPU van 300 MHz.
• Minimaal 6MB beschikbare ruimte op de vaste schijf voor installmentie van hulp- en stuurprogramma.
• Een ander IEEE 802.11b- of 802.11g-compatible apparaat dat is geinstalleerd in uw netwerk, zoals de Barricade™ g 2,4GHz 54 Mbps Wireless Broadband Router met Print Server (SMC2804WBRP-G), of een andere draadloze adapter, zoals de EZ-Connect™ g 2,4GHz 54 Mbps Wireless PCI-kaart (SMC2802W).

Beschrijving van de hardware

De EZ-Connect™ g 2,4GHz 54 Mbps Wireless Cardbus Adapter (SMC2835W) van SMC is een ultrasnelle IEEE 802.11g-compatible draadloze netwerkadapter die een overdrachtsnelheid tot 54 Mbps ondersteunt en die naadloos kan worden geintegreerd met bestaande Ethernet-netwerken ter ondersteuning van toepassingen zoals mobiele gebruikers of tijdelijke conferencies. Deze oplossing biedt een snelle gevevensoverdracht en betrouwbare draadloze verbindingen met aanzienlijke kostenbesparingen ten opzichte van bedrade LAN's, met name op het gebied van onderhoud van bekabeling op de lange termijn. Installer voldoende draadloze toegangspunten om een optimale dekking te bieden binnen uw netwerkgebied,plaats kaarten voor draadloze communicatie in uw notebooks of computers en start met het gebruiken van uw netwerk.

De EZ Connect™ g 2,4GHz 54 Mbps Wireless Cardbus Adapter heeft twee statusindicatoren (LED's).

LED	Status	Functie
Link	Aan (Groen)	Geeft een geldige verbinding aan.
	Knipperend	Geeft aan dat de adapter op zoek is maar beschikbare netwerken.
Activiteit (ACT)	Knipperend	Geeft aan dat de adapter bezig is met het verzenden of ontvangen van gegevens.

Toepassingen

EZ-Connect™-producten voor draadloze communicatie bieden een snelle, betrouwbare en kosteneffectieve oplossing voor netwerkgebruik ten behoeve van:

• Externe toegang tot informatatie op bedrijfsnetwerken

E-mail, bestandsoverdracht en terminalemulatie.

Moeilijk te bedraden omgevingen

Historische of oude gebouwen, installaties waarin asbest is gebruikt en open ruimten waarin het moeilijk is met kabels te werken.

• Vaak veranderende omgevingen

Detaillisten, fabrikanten en banken die veelvuldig de werkomgeving aanpassen en van locatie veranderen.

• Tijdelijke LAN's voor speciale projecten of het opvangen van pieken

Handelsbeurzen, expositions en bouwterreinen waar tijdelijke voorzieningen要去en worden aangelegd. Detaillisten, luchtvaartmaatschappijen en transportbedrijven die extra werkstations nodig hebben in pickperioden. Auditors die werkgroepen nodig hebben op klantlocaties.

• Toegang tot databases voor mobiele medewerkers

Artsen, verpleegkundigen, detaillisten en andere kenniswerkers die toegang nodig hebben tot databases verwijl zij onderweg zich in een ziekenhuis of winkel, of op een kantoor of campus, enz.

• Gebruikers op eenklein kantoor of kantoor aan huis

Gebruikers op een klein kantoor of kantoor aan hijs die snelen op eenvoudige wijze een Klein computernetwork要把en können installereren.

Installatie van de hardware

Waarschuwing: Netwerkkaarten zijn gevoelig voor statische elektriciteit. Raak de elektronische onderdelen Niet aan om de kaart te beschermen en raak.altijd het metalen chassis van uw computer aan voordat u de kaart aanraakt.

1. Zoek een beschikbare Cardbus-sleuf van type II of type III op uw laptop.

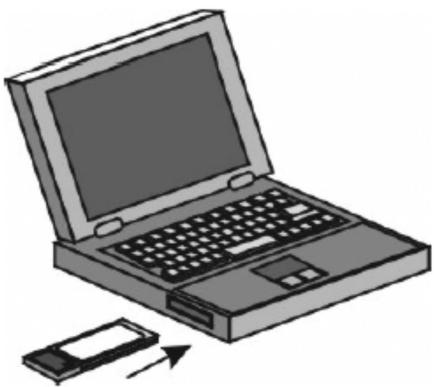

2. Schuif de kaart volledig in de sleuf, zoals hieronder worden weergegeven. Zorg er hierbij voor dat de 68-pins connector van de adapter in de richting van de Cardbus-sleuf wijst en dat de EZ Connect™ g-label aan de bovenkant zit.

Opmerking: De SMC2835W Wireless Cardbus Adapter kan op elk gewenst moment via 'hot swapping' worden verwijderd, zichs als uw notebook is ingeschakeld.
3. Voor Windows 98SE/Me/2000 is de Cardbus-specificatie vereist. Raadpleeg de documenten bij het stuurprogramma voor uw Cardbus-adapter voordat u het stuurprogramma en het hulpprogramma voor de SMC2835W gaat installereren.

De EZ Installation Wizard gebruiken

Opmerking: Voor installment processes als dit is möglich het gebruik van uw originele versie van Windows, met licentie, vereist. Zorg dat u de Windows-cd bij de hand hebt VOORDAT u voortgaat met de installment.

Deze installmentemethode.maakt het proces zo eenvoudig (Plug- and-Play) als möglich. Voer simpelweg het stuur-/hulpprogramma uit, start uw computer opnieuw op enplaats uw EZ Connect 2,4GHz 54Mbps Wireless Cardbus Adapter. Het is=echt zo makkelijk als een-twee-drie.

1. Plaats de EZ Installation Wizard and Documentation CD.
2. Klik op de knop [Install Driver/Utility] (Stuur-/hulpprogramma installeren) om door te gaan.

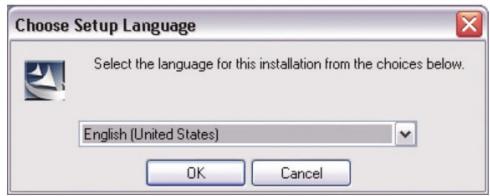

3. Kies de gewenste taal en klik op [OK]. Wacht totdat het hulpprogramma uw systeemomgeving heeft gedetecteerd.

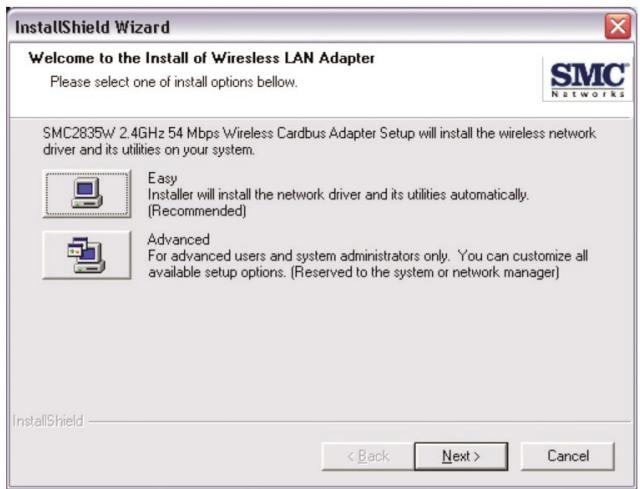

1. Klik op de knop [Easy] (Eenvoudig) om door te gaan.

(Opmerking: Klik op de knop [Advanced] (Geavanceerd) als u de instellungen voor uw netwerkconfigatie al kent.)

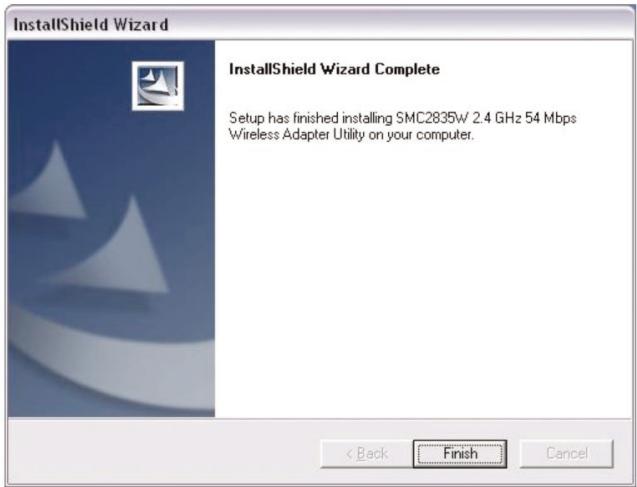

1. Het installmentprogramma kopieert cervolgens de benodigde bestanden maar uw vaste schijf. Klik op [Finish] (Voltooien) als u hiermee qlaar bent.

1. Windows detecteert nu uw SMC2835W. Volg de aanwijzingen op het scherm enplaats uw Windows-cd-rom als u hierom worden gezraagd.

(Opmerking: In Windows 2000 of Windows XP worden möglich een pop-upvenster voor digitale ondertekening weergegeven. Klik op [Yes] (Ja) of [Continue Anyway] (Toch doorgaan) om door te gaan met de installment van het stuurprogramma.)
