MANUALE UTENTE 2835W V2 SMC

Guida rapida all'avvio

Snabbinstallation

Beknopte installmentehandleiding

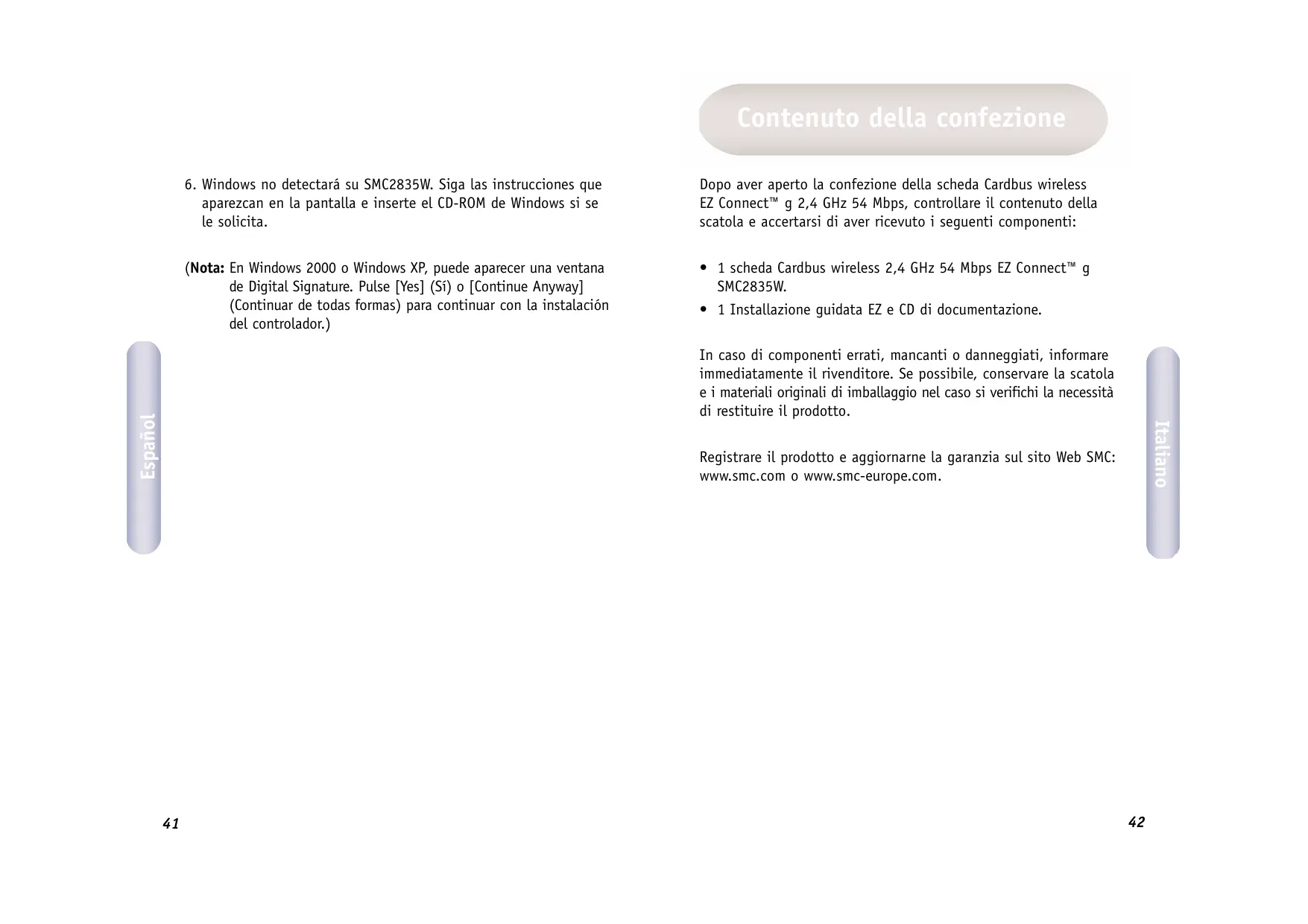

Contenuto della confezione

Dopo aver aperto la confezione della sched a Cardbus wireless EZ Connect™ g 2,4 GHz 54 Mbps, controllare il contentuto della scatola e accertarsi di aver ricevuto i seguenti componenti:

• 1 scheda Cardbus wireless 2,4 GHz 54 Mbps EZ Connect™ g SMC2835W.
• 1 Installazione guidata EZ e CD di documentazione.

In caso di componenti errati, mancanti o danneggiati, informare immediatamente il rivenditore. Se possibile, conservare la scatola e i materiali originali di imballaggio nel caso si verificchi la necessità di restituire il prodotto.

Registrar e prodotto e aggiornarne la garanzia sul site Web SMC: www.smc.com o www.smc-europe.com.

Requisiti di sistema

• Un PC su cui è installato Windows 98 SE/Me/2000/XP.
  Unità CD-ROM.
• Almeno 32MB RAM e 300 MHz CPU.
• Almeno 6 MB di spazio su disco disponibile per l'installazione di driver e utility.
• Un'altra periferica compatibile con IEEE 802.11b o 802.11g installata sulla rete, quale ad esempio il router a banda larga wireless 2,4 GHz 54 Mbps Barricade™ g con print server (SMC2804WBRP-G), o un'altra scheda wireless, quale ad esempio la scheda PCI wireless 2,4 GHz 54 Mbps EZ Connect™ g (SMC2802W).

Descrizione hardware

La scheda Cardbus wireless 2,4 GHz 54 Mbps EZ-Connect™ g (SMC2835W) di SMC è una scheda di rete wireless ad alta velocità conforme a IEEE 802.11g che supporta una velocità di trasmissione dati che raggiunge i 54 Mbps e si integraenza problemi con le reti Ethernet existenti per supportare applicazioni come quella utilizzate da utenti mobili o per conferenze temporanee. Questa soluzione offre elevata velocità di trasmissione dei dati e connettività wireless affidabile con considerevole risparmio suiosti rispetto alle LAN tradizionali (che prevedono un sovraccarico di manutenzione a lungo termine a causa del cablaggio). Installare access point wireless a sufficientia per coprire l'area della rete, inseire le schede wireless nei notebook o nei computer e tutto è pronto per utilizzato la rete.

La scheda Cardbus wireless 2,4 GHz 54 Mbps EZ Connect™ g è dotata di due indicatori LED di stato.

LED	Stato	Funzione
Link (Collegamento)	Acceso (verde)	Indica una connessione valida.
	Lampeggiante	Indica che la schedsta cercando le reti disponibili.
Aktivität (ACT)	Lampeggiante	Indica che la schedsta trasmettendo o ricevendo dati.

Applicazioni

I prodotti wireless EZ-Connect™ wireless offrono una soluzione di rete rapida, affidabile e conveniente per:

• Accesso remoto alle informazioni della rete aziendale Posta elettronica,trasferimento file ed emulazione terminale.
• Ambienti dificili da cablare

Palazzi storici o di vecchia costruzione, installazioni con presenza di amianto e aree aperte in cui il cabaggio è difficile da effettuare.

• Frequentiambi di ambiente

Rivenditori, produttori e banche che riorganizzano gli spazi di lavoro o cambiano sede di frequente.

• LAN temporanee per progetti speciali o periodi di traffico intenso

Fiere, mostre e cantieri che richiedono un'installazione temporanea. Rivenditori, compagnie aeree e società di spedizioni che necessitano di workstation aggintive per periodi di traffico intenso. Revisori contabili che richiedono gruppi di lavoro presso le sedi dei clienti.

• Accesso ai database per lavoratori mobili

Medici, infermieri, rivenditori, impiegati che devono poter accedere ai database nelle spostano in ospedale, in negozio, in afficio o in un campus.

• Utenti SOHO

Gli utenti SOHO (Small Office and Home Office) che necessitano di una piccola rete di computer di facile e rapida installmente.

Installazione hardware

Attenzione: le schede di rete sono sensibili all'elettricità statica. Per proteggere la scheda, evitare il contatto con i componenti elettrici e toccare sempre il telao metalico del computer prima di maneggiarla.

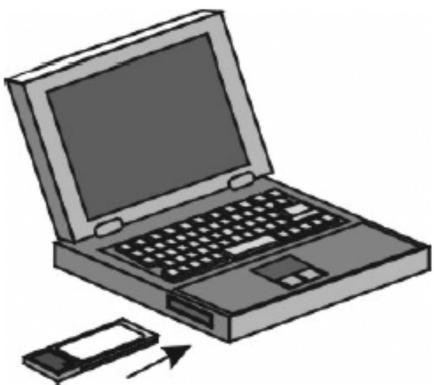

1. Individuare lo slot Cardbus Type II o Type III del laptop.
2. Con il connettore a 68 pin della schedà rivolto verso lo slot Cardbus e l'etichetta EZ Connect™ g rivolta verso l'alto, introdurre la schedà dello slot come illustrato di seguito.

Nota: La scheda Cardbus wireless SMC2835W consente di effettuare l'hot swap della scheda in qualsiasi momento,anche quando il notebook è acceso.

1. Per Windows 98SE/Me/2000 è richiesta la specifica Cardbus. Consultare la documentazione del driver della scheda Cardbus prima di installare il software del driver e dell'utility per SMC2835W.

Utilizzo dell'installazione guidata EZ

Note: i processi di installmente di quello tipo potrebbero richiedere l'utilizzo della copia originale, coperta da licenza di Windows. Tenere il CD di Windows a portata di mano PRIMA di proseguire con l'installazione.

Questo metodo di installatione simplifica notevolmente il processo e consente l'utilizzo della funzione plug-and-play. É sufficiente eseguire il programma driver/utility, riavviare il computer e insere la sched a Cardbus wireless 2,4 GHz 54 Mbps EZ Connect™ g. É facile come contare forn a 3.

1. Inserire il CD d'installazione guidata EZ e di documentazione.
2. Fare cli c sul pulsante [Install Driver/Utility] (Installa driver/utility) per continuare.

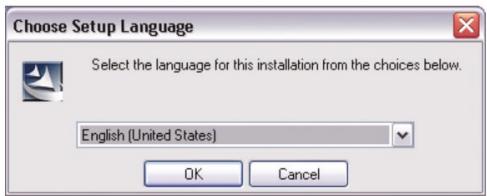

3. Selezionare i requisiti linguistici desiderati e fareblick su [OK]. Attendere che l'utility rilevi l'ambiente del sistema.

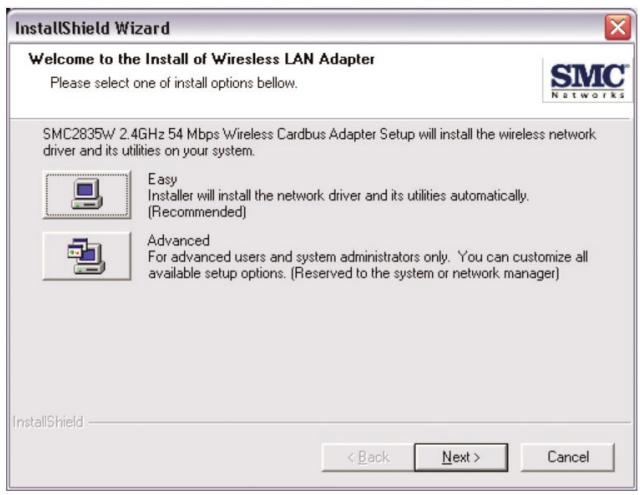

1. Fare clic sul pulsante [Easy] (Semplice).

(Note:fareclisculpulsante[Advanced] (Avanzata)se si conoscono leimpostazioni di configurazione della rete).

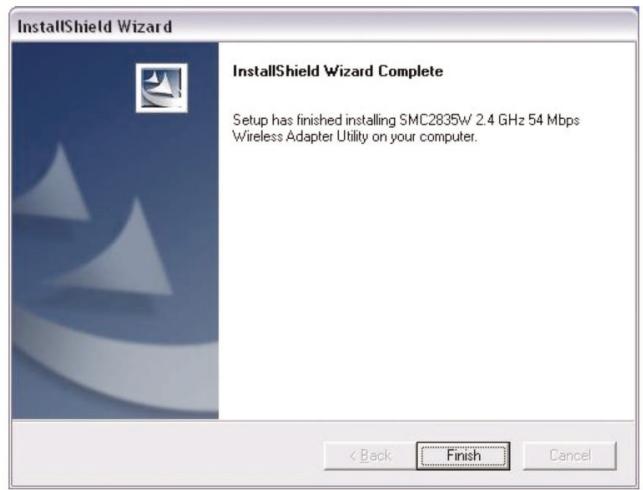

1. Il programma d'installazione procedera alla copia dei file necessari per l'unità disco rigido. Fare cli su [Finish] (Fine) al termine dell'operazione.

1. A dato punto Windows rileverà SMC2835W.Seguire leistruzioni sullo schermo e insere il CD-ROM di Windows, se richiesto.

(Note: In Windows 2000 o Windows XP, potrebbe essere visualizzata una finestra pop up Firma digitale. Fareciesu [Yes] (Si) o [Continue Anyway] (Continua comunique) per continuare l'installazione dei driver.)

Innehåll

Seutilizzato in ambientedomestico il prodotto puocausareinterferenze radio,nel cui casa è possibile che l'utente debbaassumere provvedimenti adeguati.
