MANUALE UTENTE 1233A-TX SMC

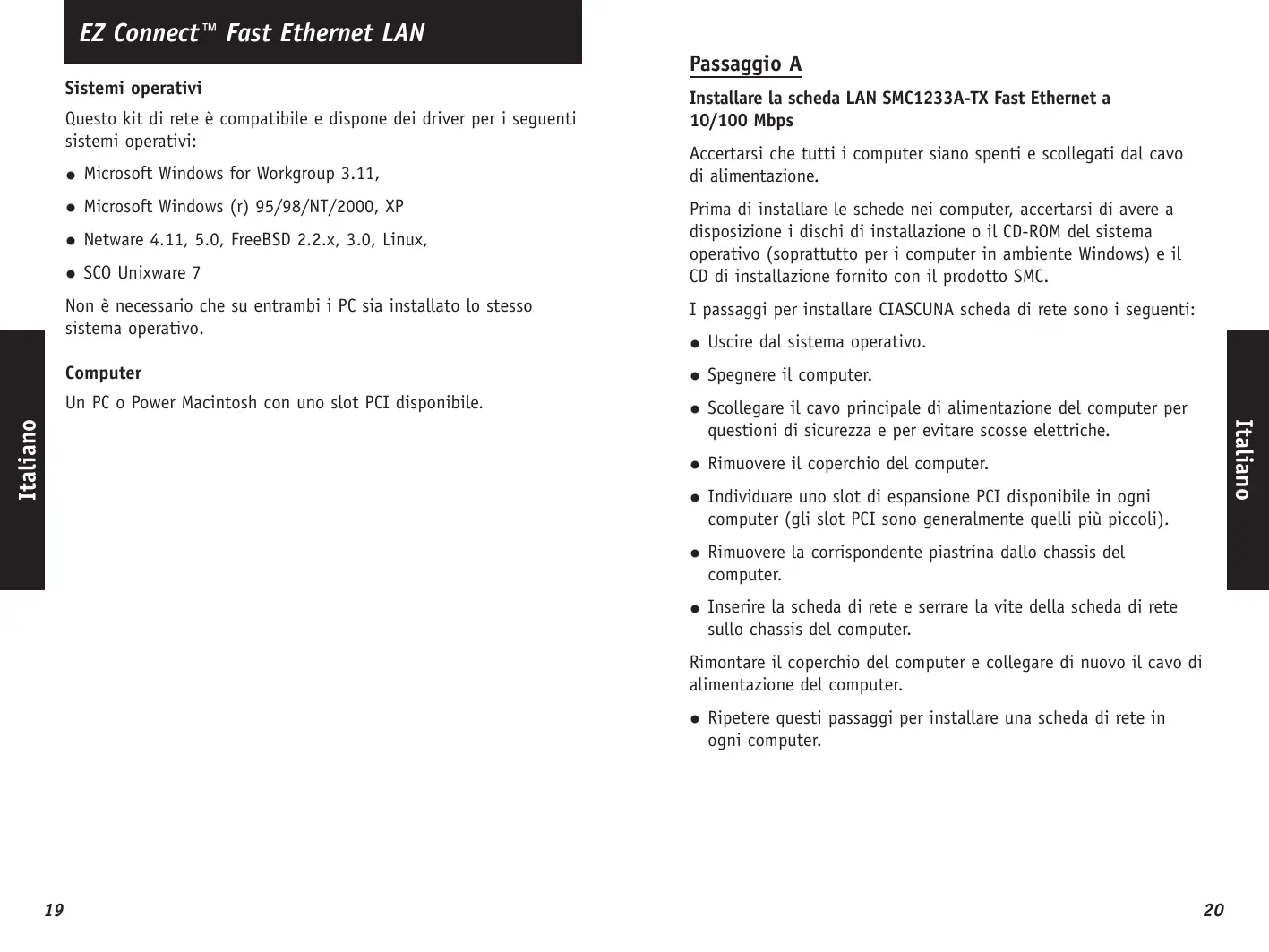

Italiano Connect" Fast Ethernet LAN Sistemi operativi Questo kit di rete à compatibile e dispone dei driver per i seguenti sistemi operativi: e Microsoft Windows for Workgroup 3.11, e Microsoft Windows (r) 95/98/NT/2000, XP e Netware 4.11, 5.0, FreeBSD 2.2.x, 3.0, Linux, e SCO Unixware 7 Non à necessario che su entrambi i PC sia installato Lo stesso sistema operativo. Computer Un PC o Power Macintosh con uno slot PCI disponibile.

Passaggio A Installare La scheda LAN SMC1233A-TX Fast Ethernet a 10/100 Mbps Accertarsi che tutti i computer siano spenti e scollegati dal cavo di alimentazione. Prima di installare Le schede nei computer, accertarsi di avere a disposizione i dischi di installazione o il CD-ROM del sistema operativo (soprattutto per i computer in ambiente Windows) e il CD di installazione fornito con il prodotto SMC. I passaggi per installare CIASCUNA scheda di rete sono i seguenti: Uscire dal sistema operativo. Spegnere il computer. Scollegare il cavo principale di alimentazione del computer per questioni di sicurezza e per evitare scosse elettriche. Rimuovere il coperchio del computer. ouerjeiT Individuare uno slot di espansione PCI disponibile in ogni computer (qli slot PCI sono generalmente quelli più piccoli). Rimuovere La corrispondente piastrina dallo chassis del computer. Inserire la scheda di rete e serrare la vite della scheda di rete sullo chassis del computer. Rimontare il coperchio del computer e collegare di nuovo il cavo di alimentazione del computer. e Ripetere questi passaggi per installare una scheda di rete in ogni computer.

Passaggio B Installazione del driver di rete per Windows 95/98/2000 ME Questa sezione fornisce Le istruzioni per installare un driver di rete per Windows. Ë possibile che non tutte Le versioni di Windows rispondano nello stesso modo. I tipici passaggi per l'installazione su PC in ambiente Windows 95/98/2000/ME sono i seguenti:

1. Riavviare Windows 95/98/2000. Accertarsi di avere a

disposizione il CD di installazione di SMC e il CD di Windows 95/98/2000 CD per le procedure di installazione dei driver.

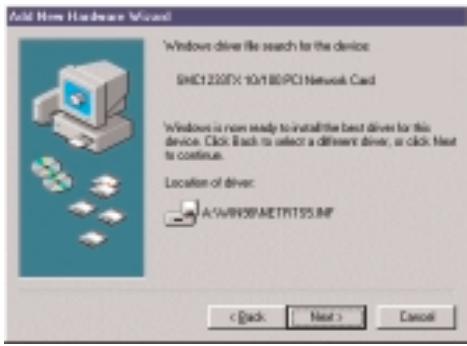

. Viene visualizzata la finestra di dialogo "New Hardware Wizard"(Individuato nuovo componente hardware) e viene caricato il programma "New Hardware Wizard” (Installazione guidata nuovo hardware). "Installazione quidata nuovo hardware" specifica la periferica hardware di rete (il controller) da installare. Fare clic su "Next"(Avanti).

3. Selezionare "Display a list of drivers in a specific

location"(Visualizza elenco driver in una posizione specifica) in modo da poter scegliere i driver desiderati. Fare clic su "Next" (Avanti).

4. Verrà richiesto "Install from Disk"(Installa dal disco). Inserire il

CD di SMC che contiene i driver e immettere il percorso nel CD- ROM (ad esempio, d:\Drivers\Win95 o Win98) e scegliere "OK". Scheda di rete. Fare clic su "Next"(Avanti). . Verrà visualizzato "SMC1233A-TX 10/100 PCI NIC". Scegliere "OK".

6. La periferica verrà riconosciuta come "SMC1233A-TX

. La scheda di rete SMC à stata installata correttamente. Fare clic su "Finish" (Fine).

. Selezionare "Yes" (Si) quando viene chiesto di riavviare il computer. Verrà richiesto di copiare dal CD di Windows 95/98. Accertarsi di immettere il percorso per i file di installazione di Windows sul CD di Windows (ad esempio, D:\Drivers\smc1233atx\win98). Scegliere "OK".

9. La scheda di rete SMC è ora installata correttamente in

Windows 95/98. Fare clic su "Finish" (Fine). S EEE | 5 OEemrenaens ® Dog mpt o mimgn ro

10.Selezionare "Yes" (Si) quando viene chiesto di riavviare il computer. Installazione di Windows XP Windows XP presenta un driver incorporato per La scheda SMC1233A-TX. Attenersi alle istruzioni sull'installazione a pagina 3 e al momento del riavvio del PC, La scheda verrà installata automaticamente con un driver Generic Macronix.

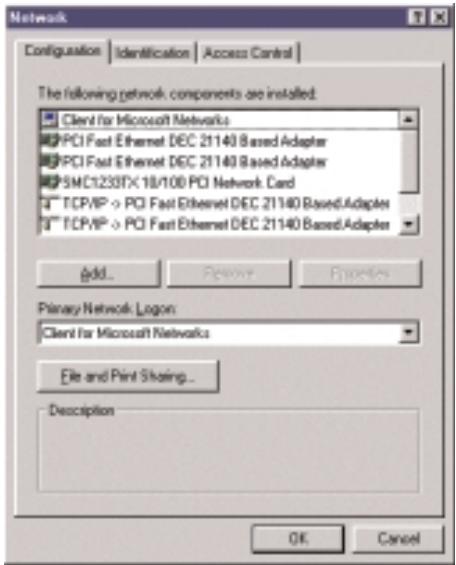

Risoluzione dei problemi di installazione dei driver

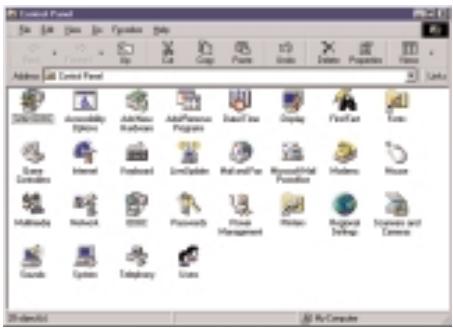

1. Fare doppio clic su "My Computer" (Risorse del computer) sul

desktop di Windows, fare doppio clic su "Control Panel"(Pannello di controllo) e quindi su "System" (Sistema).

2. Scegliere "Device Manager" (Gestione periferiche).

3. Fare doppio clic su "Network Adapters" (Schede di rete).

CE Ca Etats |réteaen | Accus Cru | Theme tré concerts 2e rate Cie emeraens Sn em LC 2114) ur dgie Fou aa LE 21167 Bin SUCRES HTO0 FC Mat Cri FCPI 0 PO Fu are DET 214) CE à PO Fa Er DEC 2110 Band 4.Se si à verificato un problema durante l'installazione di un driver, viene visualizzato un punto esclamativo accanto a "SMC1233A-TX PC 10/100 Network card". Fare doppio clic su "SMC1233A-TX PCI 10/100 Network card". Verrà visualizzata La finestra di dialogo "Proprietà" con un messaggio relativo allo stato della periferica. Sarà probabilmente necessario verificare La periferica di rete o Le impostazioni del computer. Se il problema persiste, disinstallare e reinstallare i driver.
