MANUAL DE USUARIO 2635W V2 SMC

Contenido del paquete

• 1 SMC2635W EZ Connect™; adaptador Cardbus inalámbrico de 11 Mbps y 2,4 GHz.
• 1 CD con asistente de instalación EZ y documentación.
• 1 manual de instalación rápida. En caso de que alguno de los componentes no fuera el correcto, faltara o fuera defectuoso, comuníqueselo inmediatamente a su distribuidor. En la medida de lo posible, conserve la caja de cartón y los materiales de empaquetado originales por si fuera necesario devolver el producto. Español Français

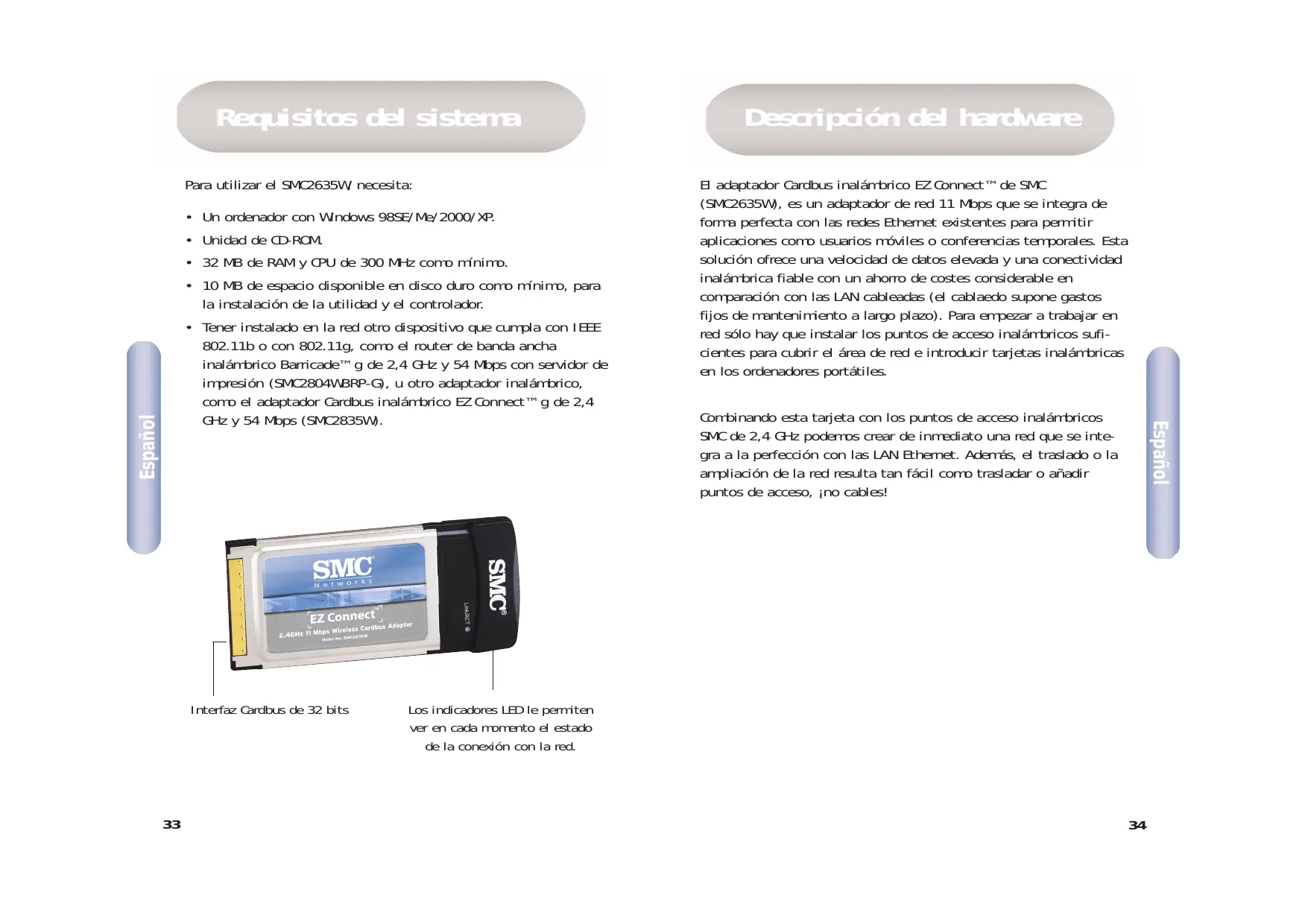

Requisitos del sistema Para utilizar el SMC2635W, necesita: Interfaz Cardbus de 32 bits

El adaptador Cardbus inalámbrico EZ Connect™ de SMC (SMC2635W), es un adaptador de red 11 Mbps que se integra de forma perfecta con las redes Ethernet existentes para permitir aplicaciones como usuarios móviles o conferencias temporales. Esta solución ofrece una velocidad de datos elevada y una conectividad inalámbrica fiable con un ahorro de costes considerable en comparación con las LAN cableadas (el cablaedo supone gastos fijos de mantenimiento a largo plazo). Para empezar a trabajar en red sólo hay que instalar los puntos de acceso inalámbricos suficientes para cubrir el área de red e introducir tarjetas inalámbricas en los ordenadores portátiles. Combinando esta tarjeta con los puntos de acceso inalámbricos SMC de 2,4 GHz podemos crear de inmediato una red que se integra a la perfección con las LAN Ethernet. Además, el traslado o la ampliación de la red resulta tan fácil como trasladar o añadir puntos de acceso, ¡no cables! Español Un ordenador con Windows 98SE/Me/2000/XP. Unidad de CD-ROM. 32 MB de RAM y CPU de 300 MHz como mínimo. 10 MB de espacio disponible en disco duro como mínimo, para la instalación de la utilidad y el controlador.

• Tener instalado en la red otro dispositivo que cumpla con IEEE 802.11b o con 802.11g, como el router de banda ancha inalámbrico Barricade™ g de 2,4 GHz y 54 Mbps con servidor de impresión (SMC2804WBRP-G), u otro adaptador inalámbrico, como el adaptador Cardbus inalámbrico EZ Connect™ g de 2,4 GHz y 54 Mbps (SMC2835W). Español

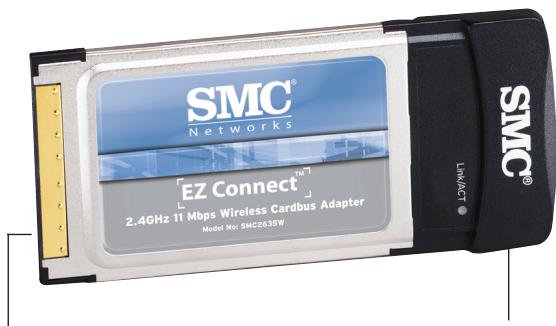

Descripción del hardware Los indicadores LED le permiten ver en cada momento el estado de la conexión con la red.

Aplicación LED Estado Función Link/Act Encendido La tarjeta recibe corriente. Parpadeando Se están transmitiendo datos entre la tarjeta y el punto de acceso. Los productos inalámbricos EZ Connect™ para redes ofrecen soluciones rápidas, fiables y rentables para:

• Acceso remoto a información de la red corporativa Correo electrónico, transferencia de archivos y simulación de terminales
• Entornos difíciles de cablear Edificios históricos o antiguos, instalaciones con amianto y zonas al aire libre en las que resulta difícil instalar un sistema de cableado. Español Español El adaptador Cardbus inalámbrico EZ Connect™ de 11 Mbps y 2,4 GHz tiene un LED indicador de estado.

• Entornos con modificaciones frecuentes Minoristas, fabricantes y bancos que reorganizan a menudo el lugar de trabajo o cambian de ubicación.
• Redes LAN temporales para proyectos especiales o períodos de carga máxima Ferias comerciales, exhibiciones e instalaciones en construcción que precisan de una configuración temporal. Empresas minoris-tas, compañías aéreas y de transporte marítimo que requieren estaciones de trabajo adicionales para períodos de máxima acti-vidad. Auditores que necesitan grupos de trabajo en los centros de los clientes.
• Acceso a bases de datos para trabajadores con movilidad geográfica Doctores, enfermeras, comerciantes y empleados de oficina que necesitan tener acceso a bases de datos mientras se desplazan de un lugar a otro del hospital, la tienda, la oficina, el recinto, etc.

• Usuarios SOHO (Small Office Home Office) Usuarios que necesitan instalar de forma fácil y rápida una pequeña red informática para su oficina doméstica. Instalación del hardware Advertencia: Las tarjetas de red son sensibles a la electricidad estática. Para preservar la tarjeta, no toque sus componentes eléctricos y toque siempre el chasis metálico del ordenador antes de manipularla.

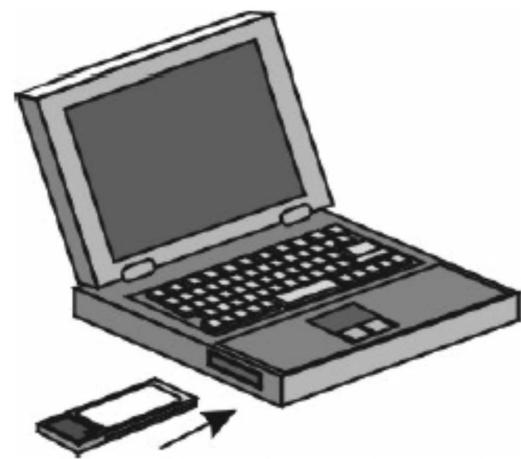

1. Busque una ranura Cardbus de tipo II o tipo III en su portátil.

2. Con el conector de 68 pines del adaptador orientado hacia la

ranura Cardbus y la etiqueta EZ Connect™ hacia arriba, introduzca completamente la tarjeta en la ranura como se muestra en la imagen siguiente.

Uso del asistente de instalación EZ Nota: El adaptador Cardbus inalámbrico EZ Connect™ de 11 Mbps y 2,4 GHz permite el intercambio directo incluso cuando el portátil está encendido. Nota: Para este proceso de instalación, es necesario utilizar la copia original y con licencia de Windows. Así pues, tenga a mano el CD de Windows ANTES de empezar la instalación.

3. En Windows 98SE/Me/2000, es necesaria una especificación

Cardbus. Lea la documentación correspondiente al controlador del adaptador Cardbus antes de instalar el programa de utilidad y el controlador del SMC2635W. Este método de instalación hace que el proceso sea lo más rápido y sencillo posible. Simplemente ejecute el programa controlador/ utilidad, reinicie la máquina e inserte el SMC2635W. Siga estos pasos: Español Español

1. Introduzca el CD con el asistente de instalación EZ y la

2. Pulse el botón [Install Driver/Utility] (Instalar controlador/

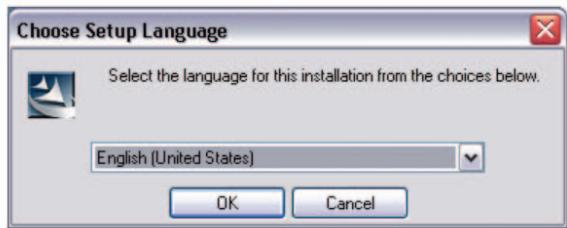

3. Seleccione el idioma y pulse [OK] (Aceptar). Espere a que la

utilidad detecte el sistema en que se está instalando.

Contenuto della confezione

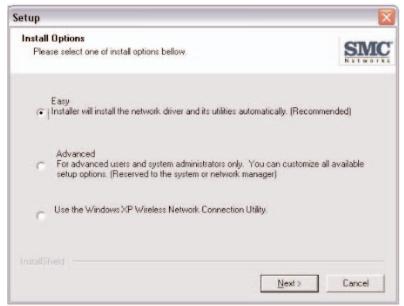

4. Seleccione la opción [Easy] (Fácil) y pulse [Next] (Siguiente).

(Nota: Si tiene Windows XP y no quiere utilizar la utilidad del SMC2635W, puede seleccionar la opción [Use the Windows XP Wireless Network Connection Utility] (Usar la utilidad de conexión para redes inalámbricas de Windows XP).)

5. El programa de instalación copiará los archivos necesarios al

disco duro del ordenador. Al terminar pulse [Finish] (Finalizar). Español (Nota: En Windows 2000 o Windows XP, puede aparecer una ventana relacionada con la firma digital. Pulse [Yes] (Sí) o [Continue Anyway] (Continuar de todas maneras) para continuar con la instalación del controlador.)

6. Windows ahora detectará su SMC2635W. Siga las instrucciones
