MANUAL DE USUARIO WCBT-G SMC

SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 1 SMCWCBT-G 802.11g 108Mbps Wireless Cardbus Adapter

SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 19

Cuando abra La caja del adaptador Cardbus inalémbrico SMCWCBT-G 802.11g de 108 Mbps, repase el contenido y asegürese de que incluya los componentes siguientes: +1 adaptador Cardbus inalämbrico SMCWCBT-G 802.11g de 108 Mbps. + 1 CD con asistente de instalaciôn EZ y documentaciôn. + 1 manual de instalaciôn râpida. En caso de que alguno de los componentes no fuera el correcto, faltara o fuera defectuoso, comuniqueselo inmediatamente a su distribuidor. En la medida de lo posible, conserve la caja de cartôn y Los materiales de embalaje originales por si fuera necesario devolver el producto. Registre este producto y amplie su garantia en el sitio web de SMC: WWw.SMC.com.

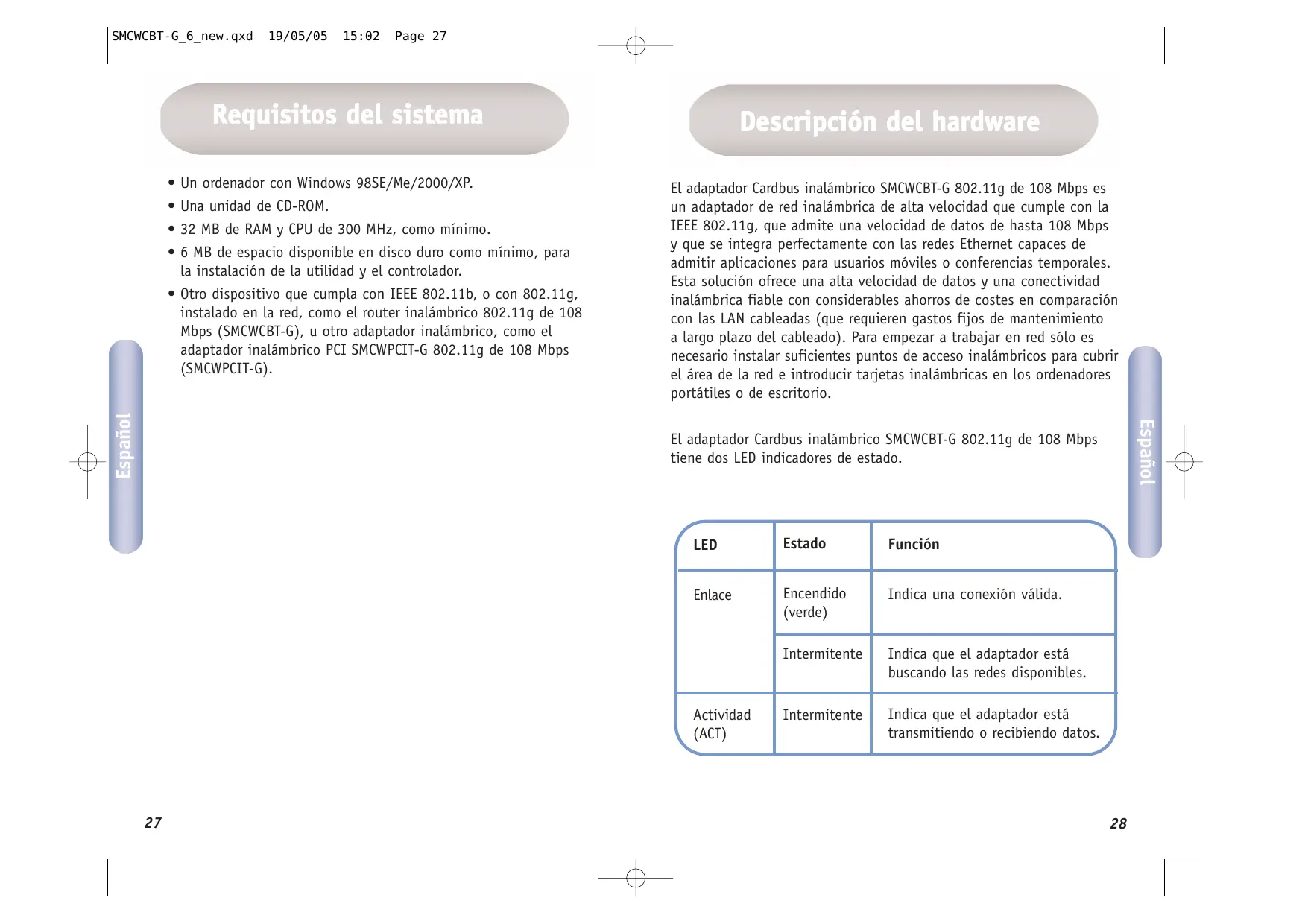

SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 27 + Un ordenador con Windows 98SE/Me/2000/XP. + Una unidad de CD-ROM. + 32 MB de RAM y CPU de 300 MHz, como minimo. + 6 MB de espacio disponible en disco duro como minimo, para la instalaciôn de La utilidad y el controlador. + Otro dispositivo que cumpla con IEEE 802.11b, o con 802.119, instalado en La red, como el router inalämbrico 802.11g de 108 Mbps (SMCWCBT-G), u otro adaptador inalämbrico, como el adaptador inalämbrico PCI SMCWPCIT-G 802.11g de 108 Mbps (SMCWPCIT-G).

El adaptador Cardbus inalämbrico SMCWCBT-G 802.11g de 108 Mbps es un adaptador de red inalémbrica de alta velocidad que cumple con la IEEE 802.119, que admite una velocidad de datos de hasta 108 Mbps y que se integra perfectamente con las redes Ethernet capaces de admitir aplicaciones para usuarios môviles o conferencias temporales. Esta soluciôn ofrece una alta velocidad de datos y una conectividad inalämbrica fiable con considerables ahorros de costes en comparaciôn con las LAN cableadas (que requieren gastos fijos de mantenimiento a Largo plazo del cableado). Para empezar a trabajar en red sélo es necesario instalar suficientes puntos de acceso inalämbricos para cubrir el ârea de la red e introducir tarjetas inalämbricas en Los ordenadores portâtiles o de escritorio. El adaptador Cardbus inalämbrico SMCWCBT-G 802.11g de 108 Mbps tiene dos LED indicadores de estado. € Leo Estado Funciôn à Enlace Encendido Indica una conexiôn vlida. (verde) Intermitente | Indica que el adaptador estä buscando las redes disponibles. Actividad Intermitente | Indica que el adaptador estä \eD) transmitiendo o recibiendo dates. }

Los productos inalämbricos EZ-Connect" para redes ofrecen soluciones râpidas, fiables y rentables para: + Acceso remoto a informaciôn de red de La empresa. Correo electrônico, transferencia de archivos y simulaciôn de terminales. + _Entornos en Los que La instalaciôn de cables es complicada. Edificios histéricos o antiguos, instalaciones con amianto y âreas al aire libre en Las que resulta dificil instalar un sistema de cableado. + Entornos con modificaciones frecuentes. Minoristas, fabricantes y bancos que reorganizan con frecuencia el Lugar de trabajo o cambian de ubicaciôn. + Redes LAN temporales para proyectos especiales o periodos de carga mâxima. Ferias comerciales, exhibiciones e instalaciones en construcciôn que precisan de una configuraciôn temporal. Empresas minoristas, compañias aéreas y de transporte maritimo que requieren estaciones de trabajo adicionales para picos de actividad. Auditores que necesitan grupos de trabajo en Los centros de sus clientes. + Acceso a bases de datos para trabajadores que viajan. Doctores, enfermeras, comerciantes y empleados de oficina que necesitan tener acceso a bases de datos mientras se desplazan de un lugar a otro del hospital, La tienda, la oficina, el recinto universitario, etc. + Usuarios SOHO. Las pequeñas empresas y Los profesionales liberales (SOHO, Small Office Home Office) que precisan instalar de forma fâcil y râpida una pequeña red informätica. Advertencia: Las tarjetas de red son sensibles a la electricidad estâtica. Para preservar la tarjeta, no toque sus componentes eléctricos y toque siempre el chasis metälico del ordenador antes de manipularla.

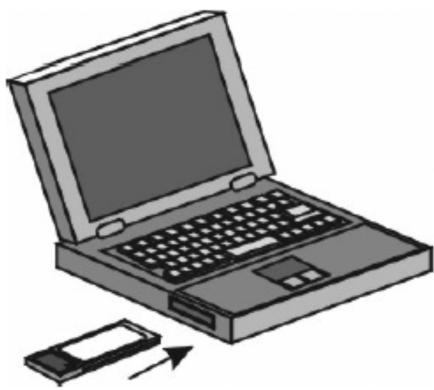

1. Busque una ranura Cardbus de tipo IT o tipo III en su portätil.

2. Con el conector de 68 pines del adaptador orientado hacia

la ranura Cardbus y La etiqueta “EZ Connect" g” hacia arriba, introduzca completamente la tarjeta en La ranura como se muestra en la imagen siguiente. Puede instalar Los controladores antes de insertar la tarjeta. El orden no influye en la instalaciôn.

Nota: el adaptador Cardbus inalämbrico SMCWCBT-G permite introducir la tarjeta incluso cuando su portätil est encendido.

3. En Windows 98SE/Me/2000, es necesaria una especificaciôn

Cardbus. Lea la documentaciôn correspondiente al controlador del adaptador Cardbus antes de instalar el programa de utilidad y el controlador del SMCWCBT-G. Nota: para realizar este tipo de procesos de instalaciôn, puede ser necesario utilizar La copia original y con licencia de Windows. Asi pues, tenga a mano el CD de Windows ANTES de empezar La instalaciôn. Este método de instalaciôn hace que el proceso sea Lo mâs râpido y sencillo posible. Basta con ejecutar el programa del controlador/utilidad, reiniciar el equipo e introducir el adaptador Cardbus inalämbrico SMCWCBT-G 802.11g de 108 Mbps. Es asi de fâcil.

1. Introduzca el CD con el asistente de instalaciôn EZ

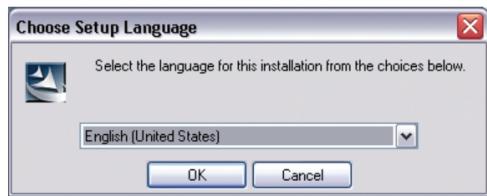

3. Seleccione el idioma y pulse [OK] (Aceptar). Espere a que

la utilidad detecte el sistema en que se estä instalando.

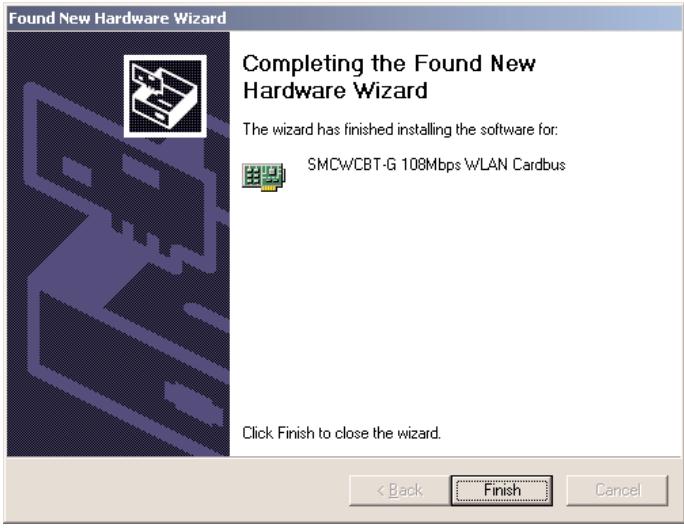

4. El programa de instalaciôn copiar Los archivos necesarios al

disco duro del ordenador. Al terminar pulse [Finish] (Finalizar). Found New Hardware Wizard : Completing the Found New Hardware Wizard The wizard has fnishedinstaling the softnare for: eg SMCWCBT-G 108Mbps WLAN Cardbus Click Finish to close he wizard + CE] _c

5. Windows ahora detectarâ su SMCWCBT-G. Siga Las instrucciones
