Soort product	Draadloze Ethernet-brug
Model	SMC2870W
Merk	SMC
Draadloze normen	IEEE 802.11b/g
Maximale snelheid	54 Mbps
Frequentie	2,4 GHz
Interfaces	1 RJ-45-poort (Ethernet 10/100)
Antennes	2 externe verwijderbare antennes
Werkingsmodi	Draadloze brug, toegangspunt, repeater
Draadloze beveiliging	WEP 64/128 bits, WPA, WPA2
Netwerkprotocollen	TCP/IP, DHCP-client
Voeding	5 V DC, meegeleverde netadapter
Afmetingen (bij benadering)	120 x 80 x 30 mm
Gewicht (bij benadering)	200 g
Inhoud van de verpakking	Module, cd-rom, crossed Ethernet-kabel, snelle installatiegids, stroomkabel
Compatibiliteit	Spelconsoles (Nintendo GameCube, Microsoft Xbox, Sony PlayStation 2), Ethernet-apparaten
Systeemvereisten	Webbrowser (Internet Explorer 5.5+), cd-rom-station, stopcontact, Ethernet- of draadloze netwerkkaart
Onderhoud	Reinigen met een zachte, droge doek; vermijd vocht en extreme temperaturen
Garantie	Verlenging mogelijk via registratie op www.smc.com

Veelgestelde vragen - 2870W SMC

Hoe configureer ik de SMC2870W in de draadloze brugmodus?

Gebruik de EZ Installation Wizard op de cd-rom. Volg deze stappen: sluit de crossed-kabel aan tussen het hostapparaat en de brug, plaats de cd in, klik op 'Next', selecteer 'Wireless Bridge', voer de SSID van het bestaande draadloze netwerk in en configureer indien nodig de IP- en beveiligingsinstellingen (WEP/WPA).

Hoe configureer ik de SMC2870W in de toegangspuntmodus?

Start de EZ Installation Wizard, verbind de brug via een UTP-kabel met een hub/switch, kies 'Access Point', stel de SSID, het kanaal en de draadloze modus in (802.11g gemengd aanbevolen). Configureer vervolgens de netwerk- en beveiligingsinstellingen.

Welke soorten draadloze beveiliging worden ondersteund?

De SMC2870W ondersteunt WEP-codering (64 en 128 bits) en de protocollen WPA/WPA2. U kunt deze instellingen configureren via de installatiewizard of de webinterface.

Kan ik de SMC2870W als repeater gebruiken?

Ja, hij ondersteunt Wireless Distribution System (WDS) en kan worden geconfigureerd als repeater om het bereik van een ander SMC2870W-toegangspunt te vergroten. Deze configuratie vereist het instellen van de MAC-adressen van de toegangspunten in de beheerinterface.

Welke apparaten kan ik op de draadloze brug aansluiten?

Elk apparaat met een RJ-45 Ethernet-poort kan worden aangesloten: spelconsoles (Xbox, PlayStation 2, GameCube), computers, settopboxen, netwerkprinters, enz.

Hoe zet ik de SMC2870W terug naar de fabrieksinstellingen?

Houd de 'Reset'-knop aan de achterkant van het apparaat ongeveer 10 seconden ingedrukt tot de LED's knipperen. De standaardinstellingen zijn: IP-adres 192.168.2.2, gebruikersnaam 'admin', wachtwoord 'smcadmin'.

Wat moet ik doen als het stroomlampje niet brandt?

Controleer de aansluiting van de stroomkabel op de 5V DC-aansluiting en een werkend stopcontact. Gebruik alleen de meegeleverde adapter. Als het probleem aanhoudt, neem dan contact op met SMC-ondersteuning.

Hoe krijg ik toegang tot de beheerinterface van de draadloze brug?

Open een webbrowser en voer het IP-adres van de brug in (standaard 192.168.2.2). Log in met gebruikersnaam 'admin' en wachtwoord 'smcadmin'. Via de interface kunt u alle geavanceerde instellingen wijzigen.

Is de SMC2870W compatibel met 802.11n- of 802.11ac-netwerken?

Nee, hij is ontworpen voor 802.11b/g-normen (tot 54 Mbps). Hij kan verbinding maken met 802.11n/ac-toegangspunten als deze achterwaarts compatibel zijn, maar de snelheid blijft beperkt tot 54 Mbps.

Hoe kom ik te weten welke firmwareversie mijn SMC2870W heeft?

Log in op de webinterface van de brug. Ga naar 'Status' of 'Informatie' in het menu. De firmwareversie wordt weergegeven. Indien nodig zijn updates beschikbaar op de SMC-website.

GEBRUIKSAANWIJZING 2870W SMC

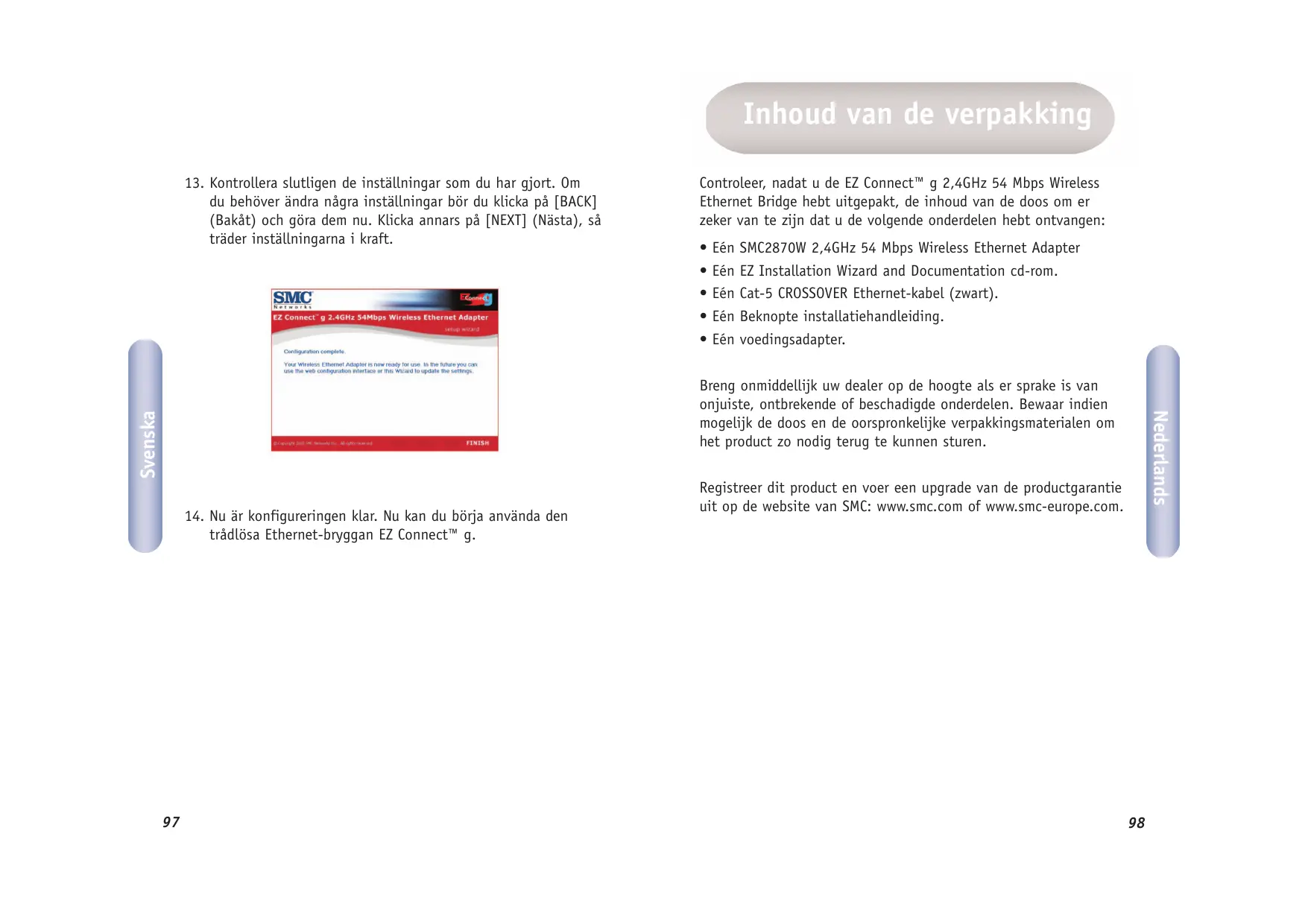

Inhoud van de verpakking

Controller, nadat u de EZ Connect™ g 2,4GHz 54 Mbps Wireless Ethernet Bridge hebt uitgepakt, de inhoud van de doos om er zeker van te+zijn dat u de volgende onderdelen hebt ontvangen:

• Eén SMC2870W 2,4GHz 54 Mbps Wireless Ethernet Adapter
• Eén EZ Installation Wizard and Documentation cd-ROM.
• Eén Cat-5 CROSSOVER Ethernet-kabel (zwart).
• Eén Beknopte installmentehandeliding.
• Eén voedingsadapter.

Breng onmiddelijk uw dealer op de hoogte als er spreke is van onjuiste, ontbrekende of beschadigde onderdelen. Bewaar indien möglichk de doos en de oorspronkelijke verpakkingsmaterialen om het product zo nodig terug te konnen sturen.

Registreer dit product en voer een upgrade van de productgarantieuit op de website van SMC: www.smc.com of www.smc-europe.com.

Systeemvereisten

Als u de EZ Connect™ g Wireless Ethernet Bridge wilt gebruiken, moet u over het volgende beschikken:

• Een webbrowser, bijvoorbeeld Microsoft Internet Explorer 5.5 of hoger, geinstalleerd op een pc op uw locatie voor het configureren van de Wireless Ethernet Bridge.
  Een cd-romstation.
• Een stopcontact (wisselspanning) voor de stroomvoorziening van de Wireless Ethernet Bridge.
• Een adapter voor bedrade of draadloze netwerkcommunicatie.
• Een beschikbare RJ-45-poort (UTP) op een Ethernet-hub of - switch.
• Geinstalleerd TCP/IP-netwerkprotocol op elke pc die toegang tot internet nodigHSV.

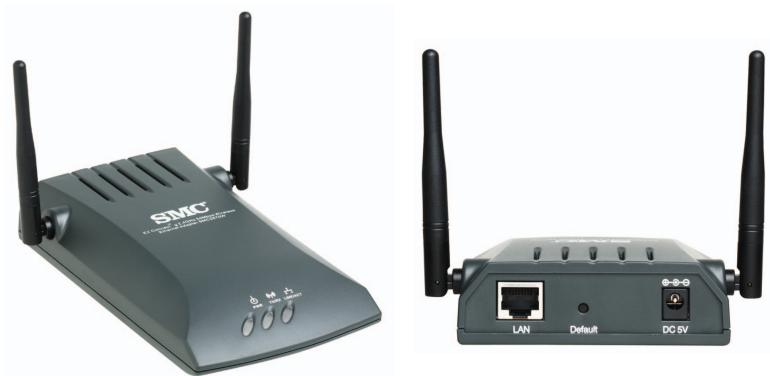

Beschrijving van de hardware

De EZ Connect™ g Wireless Ethernet Bridge ondersteunt ultrasnelle communicatie tot 54 Mbps. Het ondersteunt PRISM Nitro, dat een hogere capaciteit en een groter bereik biedt. Dit apparaat werkdt volledig conform de vereisten voor 2,4 GHz DSSS en OFDM CSMA/CA draadloos netwerkgebruik zoals gedefiniereeerd in IEEE 802.11b en 802.11g. Het kan via een RJ-45-aansluiting worden verbonden met apparaten zoals de Nintendo GameCube, de Microsoft Xbox, de Sony PlayStation II en voor Ethernet voorbereide geinteggreerde apparaten. Het kan tevens fungeren als een IEEE 802.11g toegangspunt, zodate u een/New 802.11g draadloos netwerk kurz opzetten. Bovendien ondersteunt dit product WDS (Wireless Distribution System) voor repeaterfunctionaliteit, waarmee u het bereik van uw draadloze netwerk kutvergroten.

LED	Status	Functie
Aan/uit	Aan (Groen) Uit	Systeem ingeschakeld. Systeem uitgeschakeld.
Wireless LAN	Knipperend (Groen) Aan (Groen) Uit	Draadloze LAN-verbinding is bezig met verzenden. Draadloze LAN-verbinding is actief. Draadloze LAN-verbinding is nicht actief.
LAN	Knipperend (Groen) Aan (Groen) Uit	Bedrade LAN-verbinding is bezig met verzenden. Bedrade LAN-verbinding is actief. Bedrade LAN-verbinding is nicht actief.

Toepassingen

De EZ Connect™ g 2,4GHz 54Mbps Wireless Ethernet Bridge (SMC2870W) van SMC kan functioneren als:

• Een bridge voor Ethernet-naar-Wireless, die een draadloze verbinding kBiedt via een RJ-45-aansluiting op apparaten zoals Microsoft Xbox en voor Ethernet voorbereide geinteggreerde apparaten.
• Een standardaard IEEE 802.11g toegangspunt.
• Een draadloze repeater, waarmee u op effectieve wijze het bereik kunt vergroten van een andere SMC2870W die is geconfigureerd om te werken in de toegangspuntemodus.

Deze oplossing biedt snelle en betrouwbare draadloze verbindingen met aanzienlijke kostenbesparingen ten opzichte van bedrade LAN's (met name op het gebied van onderhoud van bekabeling op de lange termijn). Installer voldoende draadloze toegangspunten om een optimale dekker te bieden binnen uw netwerkgebied,plaats kaarten voor draadloze communicatie in uw notebooks of installeur adapters voor draadloze communicatie in uw bureaucrats en start met het gebruiken van uw netwerk.

Gebruik dit apparaat in combinatie met EZ Connect™ g Wireless Cards van SMC om direct een netwerk op te zetten dat naadloos samenwerkt met Ethernet-LAN's. Bovendien is het verplaatsen of uitbreiden van uw netwerk net zo eenvoudig als het verplaatsen of installereren van extra toegangspunten, aangezien u geen kabels nodig heb!

EZ Connect™ g draadloze producten bieden een snelle, betrouwbare en kosteneffectieve netwerktoegang voor draadloze Ethernet-clients in toepassingen als:

• Videospelsystemen
  Biedt draadloze internettoegang voor gebruikers van videospel-systemen zoals de Nintendo GameCube, de Microsoft Xbox en de Sony PlayStation II.
• Externe toegang tot informatatie op bedrijfsnetwerken E-mail, bestandsoverdracht en terminalemulatie.
  Moeilijk te bedraden omgevingen

Historische of oude gebouwen, installaties waarin asbest is gebruikt en open ruimten waarin het moeilijk is met kabels te werken.

• Vaak veranderende omgevingen

Detaillisten, fabrikanten en banken die veelvuldig de werk-omgeving aanpassen of van locatie veranderen.

• Tijdelijke LAN's voor speciale projecten of het opvangen van pieken

Handelsbeurzen, expositions en bouwterreinen waar tijdelijke voorzieningen要去en worden aangelegd.
Detaillisten, luchtva-artmaatschappijen en transportbedrijven die extra werkstations nodig hebben in piekperioden.
Auditors die werkgroepen nodig hebben op klantlocaties.

• Toegang tot databases voor mobiele medewerkers

Artsen, verpleegkundigen, detaillisten en andere kenniswerkers die toegang nodig hebben tot databases verwijl zich onderweg় in een ziekenhuis of winkel, of op een kantoor of campus, enzovoort.

• Gebruikers op een Klein kantoort of kantoort aan huis

Gebruikers op een Klein kantoor of kantoor aan huis die snelen op eenvoudige wijze een Klein computernetwork要把en können installereren.

1 Installatie van de hardware

1. Selecteer de locatie: kies een locatie voor uw Wireless Ethernet Bridge. Gewoonlijk vormt het midden van uw draadloze dekkingsgebied, zo möglichk binnen zichtastand van alle draadloze apparaten, de Beste locatie.
2. Plaats de Wireless Ethernet Bridge zodanig dat u een maximaal dekkingsbereik hebt. Normaal gesproken geldt, hoe hoger u de antennpe plaatst, hoe beter de werkinq.

3. Zet de antennes in de gewenste stand. Kies verschillende hoeken voor de antennes om een zo effectief möglich bereik te realiseren. Probeer de hoeken van de antennes bijvoorbeeld zo'n 45 tot 90 graden van elkaar af te lately wijken. (De antennes verzenden signalen langs het toroidale vlaken bieden zo een effectiever bereik bij positionering onder verschillende hoeken.)

4. Bij gebruik van het apparaat als Wireless Bridge MOET u een crossover-kabel gebruiken van het hostapparaat maar de SMC2870W. Sluit de meegeleverde CROSSOVER Ethernet-kabel aan op de RJ-45-aansluiting van het hostapparaat dat u wilt aansluiten op uw draadloze netwerk.

5. Als u het apparaat gezruikt in de toegangspuntmodus, sluit u de Ethernetkabel aan. De SMC2870W kan worden aangesloten op een Ethernetnetwork via een Ethernetapparaat, zoals een hub of een switch met een UTP Ethernetkabel van categorie 3, 4 of 5 en een RJ-45-connector.
6. De voedingskabel aansluiten: sluit de kabel van de voedings-adapter aan op de voedingsaansluiting (5V gelijkstroom) op het achterpaneel.

Waarschuwing: Gebruik alleen de voedingsadapter die is meegeleverd met de SMC2870W.

1. Controller de LED's aan de Voorkant van het apparaat om te controlleren of de adapter correct is ingeschakeld en de status in orde is.

2 De EZ Installation Wizard gebruiken

Deze installmentemethode maakt het proces zo eenvoudig ("Plug-and-Play") als möglichk. Controller tevens of u de voorgaande stappen met succes hebt voltooid voordat u voortgaat.

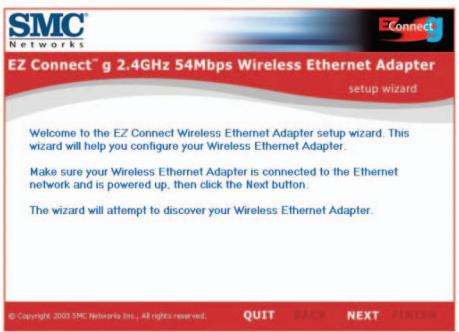

1. Plaats de EZ Installation Wizard and Documentation CD.
2. Klik op [NEXT] (Volgende) om door te gaan.

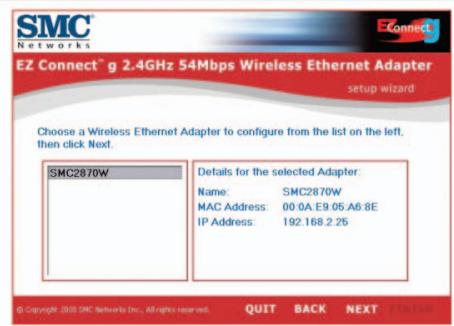

3. De wizard zoekt maar beschikbare SMC2870W's en geeft deze verwolgens waar in een lijst in de linkerkolom. Klik op [NEXT] om door te gaan.

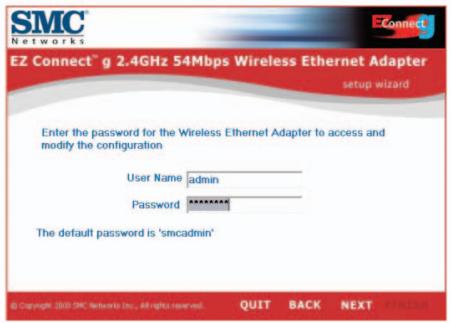

1. U worden gevraagd het wachtwoord in te voeren voor het wijzigen van de huidige configuratie-instellen. Standaard worden de gebruikersnaam admin en het wachtwoord smcadmin gebruikt. Voer deze informatie in en klik op [NEXT] (Volgende).

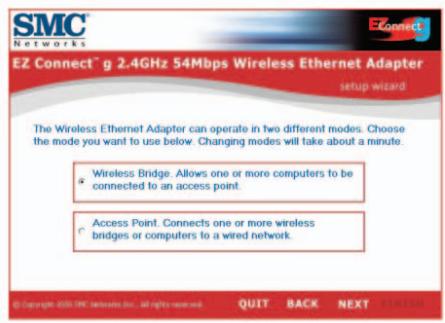

1. U krijgt nu de möglichkeid te kiezen:tussen de Wireless Bridgeen de toegangspuntmodus. Als u een nieuw 802.11g netwerk wilt opzetten waarmee uw draadloze clients verbinding kurenmake,selecteert u [Access Point] (Toegangspunt) en klikt u op [NEXT]. Als u een apparaat met Ethernet geschikt wiltmake voor draadloze communicatie,selecteert u [WirelessBridge] en klikt u op [NEXT]. Als u [Wireless Bridge] hebtegeselecteerd,gaat u maar stap 6.Als u [Access Point] hebtegelecteerd,gaat u maar stap 10.

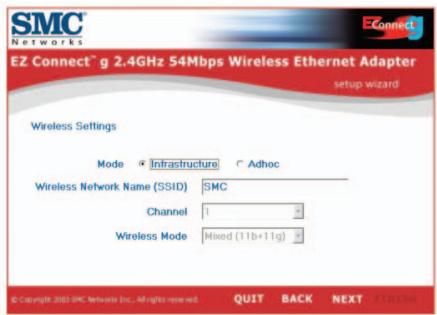

1. Configuratie van Wireless Bridge: als u verbinding maakt met een bestaand draadloos net, selecteert u [Infrastructure] (Infrastructure) en voert u de SSID van uw netwerk in.

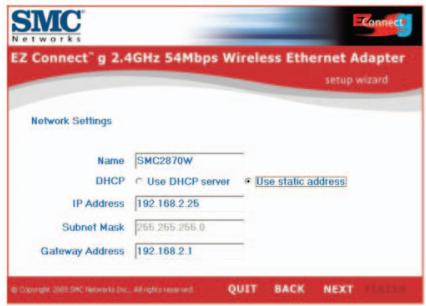

1. U worden nu gevraagd de netwerkinstellenen te configureren. Als u verbinding maakt met een network via een DHCP-server, selecteert u [Use DHCP server] (DHCP-server gezruiken) en klikt u op [NEXT]. Als u Niet over een DHCP-server beschikt op uwetwork, voert u een statisch IP-adres in en klikt u op [NEXT].

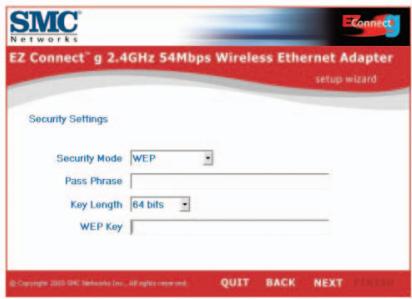

1. Als u WEP (Wired Equivalent Privacy) of WPA (Wi-Fi Protected Access) hebts ingeschakeld op uw draadloze netwerk, voert u nu de particuliere beveiligingsssleutel in. Selecteer de keuzelijsten van [Security Mode] om te kiezen:tussen WEP en WPA. Selecteer de keuzelijsten van [Key Length] om te kiezen:tussen 64- en 128-bits codering.

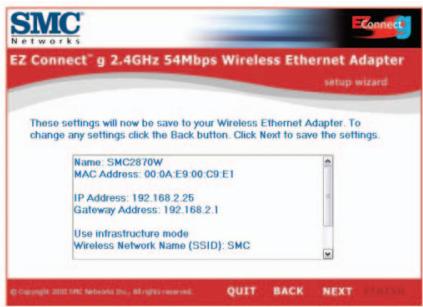

1. Controller ten slotte alle instellingen die u hebt ingevoerd. Als u nog configuratiewijzigingen要去 aanbrengen, klikt u op [BACK] (Terug) en voert u de benodigde wijzigingenuit. In het andere geval klikt u op [NEXT] om de instellenen te activeren. Dit neemt enkele seconden in beslag. Ga waar stap 14.

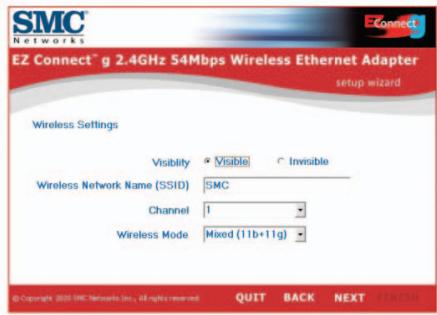

1. Configuratie van toegangspunt: u(Intangible) (Onzichtbaar) te selecteren. Voer de gewenste instellingen voor SSID, kanaal (Channel) en draadloze modus (Wireless Mode) in en klik op [NEXT] om door te gaan.

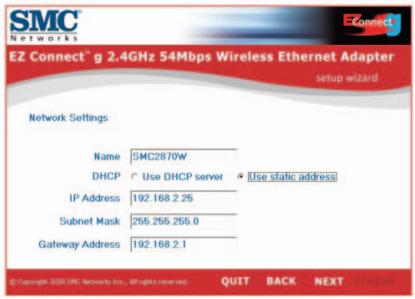

1. U worden nu gevraagd de netwerkinstellungen te configureren. Als u verbinding maakt met een network via een DHCP-server, selecteert u [Use DHCP server] (DHCP-server gebruiken) en klikt u op [NEXT]. Als u Niet over een DHCP-server beschikt op uwetwork, voert u een statisch IP-adres in en klikt u op [NEXT].

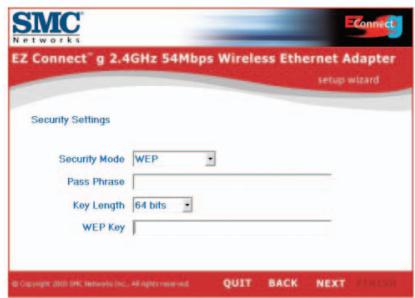

1. Als u WEP (Wired Equivalent Privacy) of WPA (Wi-Fi Protected Access) wilt inschakelen op uw draadloze netwerk, voert u nu de particuliere beveiligingsstreutel in. Selecteer de keuzelijsten van [Security Mode] om te kiezen:tussen WEP en WPA. Selecteer de keuzelijsten van [Key Length] om te kiezen tussen 64- en 128-bits codering.

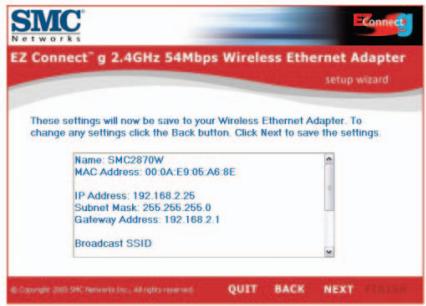

1. Controleer ten slotte alle instellingen die u hebt ingevoerd. Als u nog configuratiewijzigingen要去 aanbrengen, klikt u op [BACK] (Terug) en voert u de benodigde wijzigingenuit. In het andere geval klikt u op [NEXT] om de instellenen te activeren.

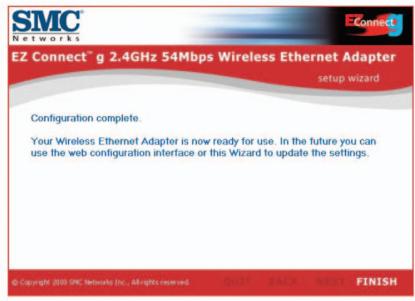

1. U hebt nu de configuratie voltooid. U kunt nu gaan werken met uw EZ Connect™ g Wireless Ethernet Bridge.
