BRUKSANVISNING 2870W SMC

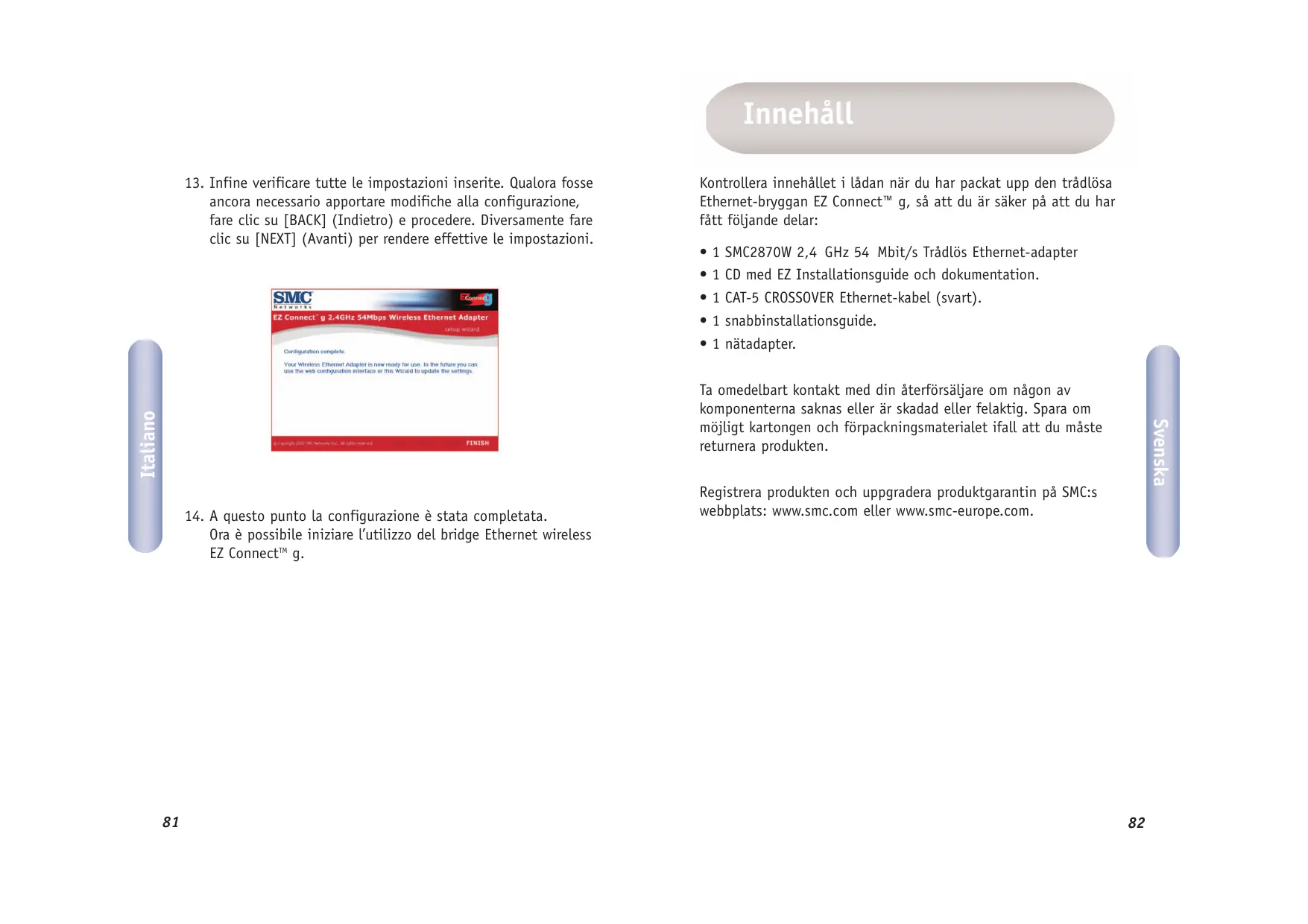

ancora necessario apportare modifiche alla configurazione, fare clic su [BACK] (Indietro) e procedere. Diversamente fare clic su [NEXT] (Avanti) per rendere effettive le impostazioni. Kontrollera innehållet i lådan när du har packat upp den trådlösa Ethernet-bryggan EZ Connect™ g, så att du är säker på att du har fått följande delar:

Svenska Ta omedelbart kontakt med din återförsäljare om någon av komponenterna saknas eller är skadad eller felaktig. Spara om möjligt kartongen och förpackningsmaterialet ifall att du måste returnera produkten. Registrera produkten och uppgradera produktgarantin på SMC:s webbplats: www.smc.com eller www.smc-europe.com.

Systemkrav Om du ska kunna använda den trådlöa Ethernet-bryggan EZ ConnectTM g behöver du: Den trådlösa Ethernet-bryggan EZ Connect™ g hanterar höghastighetskommunikation på upp till 54 Mbit/s. Den har stöd för PRISM Nitro, vilket ger ökad genomströmning och räckvidd. Den här enheten uppfyller alla krav för trådlösa nätverk med 2,4 GHz DSSS och OFDM CSMA/CA enligt IEEE 802.11b och 802.11g. Via en RJ-45-anslutning kan den anslutas till enheter som Nintendo GameCube, Microsoft Xbox, Sony PlayStation II och Ethernetförberedda inbäddade enheter. Den kan också fungera som IEEE 802.11g-åtkomstpunkt, vilket ger dig möjlighet att skapa ett nytt trådlöst 802.11g-nätverk. Dessutom kan produkten fungera som en repeater med WDS (Wireless Distribution System), vilket ökar det trådlösa nätverkets räckvidd. Lampa Status Strömtillförsel Lyser (grönt) Släckt Trådlöst LAN Blinkar (grönt) Lyser (grönt) Släckt LAN Blinkar (grönt) Lyser (grönt) Släckt

• En webbläsare, t.ex. Microsoft Internet Explorer 5.5 eller senare, installerad på en dator i nätverket så att du kan konfigurera den trådlösa Ethernet-bryggan.
• En strömkälla för den trådlösa Ethernet-bryggan.
• En trådlös eller vanlig nätverksadapter
• En ledig RJ-45-port (UTP) på en Ethernet-hubb eller switch.
• Nätverksprotokollet TCP/IP måste vara installerat på varje PC som ska ha tillgång till Internet Maskinvaran Funktion Får ström. Ingen ström. Överföring sker i det trådlösa nätverket. Det trådlösa nätverket är aktivt. Det trådlösa nätverket är inte aktivt. Överföring sker i det vanliga nätverket. Det vanliga nätverket är aktivt. Det vanliga nätverket är inte aktivt.

Tillämpningar SMC:s EZ ConnectTM g 2,4 GHz 54 Mbit/s Trådlös Ethernet-brygga (SMC2870W) kan användas som: Den här lösningen ger snabba, tillförlitliga trådlösa anslutningar som är betydligt billigare än nätverk med kablar (eftersom kablarna behöver underhållas). Du behöver bara installera tillräckligt många trådlösa åtkomstpunkter för att täcka nätverksområdet, förse datorerna med trådlösa kort eller trådlösa adaptrar — sedan är nätverket klart. Med den här enheten och SMC:s EZ Connect™ g trådlösa kort kan du snabbt skapa ett nätverk som lätt kopplas samman med alla Ethernet-LAN. Om du vill flytta eller bygga ut nätverket behöver du dessutom endast flytta eller installera nya åtkomstpunkter — inga kablar behöver dras!

• TV-spelsystem Ger trådlös Internet-åtkomst för TV-spelskonsoler som Nintendo GameCube, Microsoft Xbox och Sony PlayStation II.
• Trådlös åtkomst till information i företagsnätverk E-post, filöverföring och terminalemulering
• Miljöer där det är svårt att dra nätverk Kulturskyddade eller gamla byggnader, byggnader med asbest och öppna områden där det är svårt att dra kablar. Svenska Svenska

• En brygga mellan Ethernet och trådlösa enheter, som ger en trådlös RJ-45-anslutning till enheter som t.ex. Microsoft Xbox och Ethernet-förberedda inbäddade enheter.
• En vanlig IEEE 802.11g-anslutningspunkt.
• En trådlös repeater, som gör att du kan utöka räckvidden för en annan SMC2671W som är konfigurerad som åtkomstpunkt. EZ Connect™ g trådlösa produkter ger snabba, tillförlitliga och kostnadseffektiva lösningar för att koppla in trådlösa Ethernetklienter till nätverket i tillämpningar som:

• Miljöer som ofta ändras Butiker, tillverkningsföretag och banker som ofta organiserar om arbetsutrymmet eller byter lokaler.
• Tillfälliga lokala nätverk för specialprojekt eller nätverk som upprättas vid högsäsong Mässor, utställningar och byggarbetsplatser som behöver tillfälliga installationer. Butiker, flygbolag och fraktföretag som behöver extra arbetsstationer under högsäsong. Revisorer som behöver arbetsgrupper hos kunden.
• Databasåtkomst för mobila yrkesgrupper Läkare, sjuksköterskor, försäljare eller kontorspersonal som behöver tillgång till databaser medan de rör sig på sjukhuset, i butiker, på kontoret eller skolområdet.
• Små kontor eller hemanvändare Hemmakontor och andra små kontor som behöver enkel och snabb installation av små nätverk.

1. Välj plats. Välj en plats för den trådlösa Ethernet-bryggan. Den

bästa platsen är vanligen mitt i det trådlösa nätverkets område, gärna inom synhåll från samtliga trådlösa enheter.

2. Placera den trådlösa Ethernet-bryggan på en plats där den har

så stor täckning som möjligt. Ju högre upp du placerar antennen, desto bättre mottagning. Svenska

5. Vid användning som åtkomstpunkt ansluter du Ethernet-kabeln.

SMC2870W kan anslutas till ett Ethernet-nätverk via en hubb eller en switch med hjälp av en UTP Ethernet-kabel (kategori 3, 4 eller 5) och en RJ-45-anslutning.

6. Anslut elkabeln. Anslut strömadapterkabeln till nätkontakten

5VDC på den bakre panelen. Svenska

3. Ställ antennerna i önskat läge. Du får störst täckning om

antennerna ställs längs olika axlar. Pröva till exempel att ställa antennerna 45 till 90 grader isär. (Antennerna sänder signaler längs toroidplanet, vilket ger mer effektiv täckning om de ställs längs olika axlar.)

4. Vid användning som trådlös brygga MÅSTE du använda en

crossover-kabel från värdenheten till SMC2870W. Anslut den medföljande CROSSOVER Ethernet-kabeln till RJ-45-kontakten på den värdenhet som du vill ansluta till det trådlösa nätverket. Varning! Använd endast den strömadapter som levereras tillsammans med SMC2870W.

7. Kontrollera lysdioderna på enhetens framsida för att se att

adaptern är inkopplad och att dess status är OK.

Använda EZ Installationsguide Installationsmetoden är så enkel och så nära Plug-and-Play som möjligt. Gå inte vidare förrän du är säker på att du har utfört alla tidigare steg.

1. Sätt i CD:n med EZ-installationsguiden och dokumentationen.

2. Klicka på [NEXT] (Nästa) för att gå vidare.

3. Guiden letar efter tillgängliga SMC2870W-enheter, och visar dem

i vänster kolumn. Klicka på [NEXT] (Nästa) för att fortsätta.

5. Därefter anger du om enheten ska användas som trådlös brygga

eller som åtkomstpunkt. Välj [Access Point] (Åtkomstpunkt) och klicka på [NEXT] (Nästa) om du skapar ett nytt 802.11g-nätverk som dina trådlösa klienter ska anslutas till. Välj [Wireless Bridge] (Trådlös brygga) och klicka på [NEXT] (Nästa) om du ska ansluta en Ethetnet-enhet trådlöst. Gå till steg 6 om du valde [Wireless Bridge] (Trådlös brygga). Gå till steg 10 om du valde [Access Point] (Åtkomstpunkt). Svenska Svenska

4. När du ska ändra konfigurationsinställningarna blir du ombedd

att ange lösenord. Som standard är användarnamnet admin och lösenordet smcadmin. Ange informationen och tryck på [NEXT] (Nästa).

7. Nu blir du ombedd att konfigurera nätverksinställningarna. Välj

[Use DHCP server] (Använd DHCP-server) och klicka på [NEXT] (Nästa) om du ansluter till ett nätverk med en DHCP-server. Ange annars en statisk IP-adress och klicka på [NEXT] (Nästa).

8. Nu ska du ange inställningar för privat säkerhetsnyckel om du

har aktiverat WEP (Wired Equivalent Privacy) eller WPA (Wi-Fi Protected Access) för det trådlösa nätverket. Välj WEP eller WPA i menyerna för säkerhetsläge (Security Mode). Välj 64-bitars eller 128-bitars kryptering i menyerna för nyckellängd (Key Length). Svenska Svenska

6. Konfigurering av trådlös brygga: Välj [Infrastructure]

(Infrastruktur) och ange nätverkets SSID om du ansluter till ett befintligt trådlöst nätverk.

9. Kontrollera slutligen de inställningar som du har gjort. Om du

behöver ändra några inställningar bör du klicka på [BACK] (Bakåt) och göra dem nu. Klicka annars på [NEXT] (Nästa), så träder inställningarna i kraft. Det kan ta några sekunder. Gå till steg 14.

(Wi-Fi Protected Access) i det trådlösa nätverket, anger du inställningar för säkerhetsnycklar nu. Välj WEP eller WPA i menyerna för säkerhetsläge (Security Mode). Välj 64-bitars eller 128-bitars kryptering i menyerna för nyckellängd (Key Length). Svenska Svenska

10. Konfigurering av åtkomstpunkt Avaktivera SSID-sändning

genom att välja [Invisible] (Osynlig). Ange önskad SSID, kanal och inställning av trådlöst läge, och forstätt med [NEXT] (Nästa).

11. Nu blir du ombedd att konfigurera nätverksinställningarna.

Välj [Use DHCP server] (Använd DHCP-server) och klicka på [NEXT] (Nästa) om du ansluter till ett nätverk med en DHCPserver. Ange annars en statisk IP-adress och klicka på [NEXT] (Nästa).

Inhoud van de verpakking

13. Kontrollera slutligen de inställningar som du har gjort. Om

du behöver ändra några inställningar bör du klicka på [BACK] (Bakåt) och göra dem nu. Klicka annars på [NEXT] (Nästa), så träder inställningarna i kraft. Controleer, nadat u de EZ Connect™ g 2,4GHz 54 Mbps Wireless Ethernet Bridge hebt uitgepakt, de inhoud van de doos om er zeker van te zijn dat u de volgende onderdelen hebt ontvangen:

Eén Eén Eén Eén Eén SMC2870W 2,4GHz 54 Mbps Wireless Ethernet Adapter EZ Installation Wizard and Documentation cd-rom. Cat-5 CROSSOVER Ethernet-kabel (zwart). Beknopte installatiehandleiding. voedingsadapter. Svenska

14. Nu är konfigureringen klar. Nu kan du börja använda den

trådlösa Ethernet-bryggan EZ Connect™ g.
