2870W - Pont Ethernet sans fil SMC - Notice d'utilisation et mode d'emploi gratuit

Norme sans fil	IEEE 802.11b/g (Wi-Fi)
Bande de fréquence	2,4 GHz
Débit maximal	54 Mbps (802.11g) / 11 Mbps (802.11b)
Port Ethernet	1 x RJ-45 10/100 Mbps
Norme Ethernet	IEEE 802.3 / 802.3u
Modes de fonctionnement	Pont Ethernet sans fil, Point d'accès, Répéteur WDS
Sécurité WiFi	WEP 64/128 bits, WPA, 802.1x, filtrage MAC, masquage SSID
Antennes	2 antennes dipôle externes orientables
Canaux WiFi	13 canaux (Europe / ETSI)
Sensibilité en réception	-68 dBm à 54 Mbps
Alimentation secteur	100-240 V, 50/60 Hz (adaptateur inclus)
Tension de sortie	5 V DC
Dimensions	16,0 x 11,9 x 3,0 cm
Poids	195 g
Voyants LED	Alimentation, WiFi, Ethernet
Interface de configuration	Interface web (navigateur)

FOIRE AUX QUESTIONS - 2870W SMC

À quoi sert le pont Ethernet sans fil SMC 2870W ?

Le SMC 2870W permet de connecter n'importe quel appareil filaire (téléviseur, console de jeux, imprimante, ordinateur de bureau) à un réseau Wi-Fi 802.11b/g via son port Ethernet RJ-45. Il évite de tirer un câble réseau en utilisant le WiFi comme support de transmission.

Quels modes de fonctionnement propose le SMC 2870W ?

L'appareil fonctionne en trois modes : pont Ethernet sans fil (relier un appareil filaire au WiFi), point d'accès (diffuser un réseau sans fil), et répéteur WDS (Wireless Distribution System) pour étendre la portée d'un réseau 802.11b/g existant.

Avec quelles normes WiFi le SMC 2870W est-il compatible ?

Le SMC 2870W est compatible avec les normes IEEE 802.11b (jusqu'à 11 Mbps) et IEEE 802.11g (jusqu'à 54 Mbps) sur la bande 2,4 GHz. Il n'est pas compatible avec les normes 802.11n ou 802.11ac.

Comment accéder à l'interface de configuration du SMC 2870W ?

Connectez votre ordinateur au port Ethernet du 2870W avec le câble RJ-45 fourni, puis ouvrez un navigateur web et entrez l'adresse IP par défaut de l'appareil (indiquée dans le manuel). L'interface web vous permet de configurer le réseau WiFi, le mode de fonctionnement et la sécurité.

Quels protocoles de sécurité WiFi supporte le SMC 2870W ?

Le 2870W prend en charge plusieurs niveaux de protection :

• Chiffrement WEP 64 bits et 128 bits
• Wi-Fi Protected Access (WPA)
• Authentification 802.1x
• Filtrage par adresse MAC
• Désactivation de la diffusion du SSID

Le SMC 2870W est-il compatible avec mon routeur WiFi ?

Oui, le SMC 2870W fonctionne avec tout point d'accès ou routeur respectant les normes IEEE 802.11b/g. La compatibilité avec les routeurs 802.11n dépend du mode de rétrocompatibilité 802.11g activé sur ce routeur.

Combien d'appareils peut-on raccorder au SMC 2870W en mode pont ?

Le SMC 2870W dispose d'un seul port Ethernet 10/100 Mbps et est conçu pour un appareil filaire unique. Pour connecter plusieurs équipements, ajoutez un switch Ethernet entre le 2870W et vos appareils.

Comment réinitialiser le SMC 2870W aux paramètres d'usine ?

Un bouton reset est situé à l'arrière de l'appareil. Maintenez-le enfoncé plusieurs secondes avec un objet pointu jusqu'au clignotement des voyants, qui indique le retour aux réglages d'origine. Tous les paramètres WiFi et réseau seront effacés.

Quelle alimentation électrique utilise le SMC 2870W ?

Le SMC 2870W est alimenté par un adaptateur secteur universel 100-240 V fourni dans la boîte (sortie 5 V DC). Il est utilisable en Europe comme en Amérique du Nord sans adaptateur de tension supplémentaire.

Que signifient les voyants lumineux du SMC 2870W ?

Le 2870W est équipé de trois voyants LED :

• Alimentation : l'appareil est sous tension
• WiFi : activité de la liaison sans fil
• Ethernet : activité du port filaire

Un voyant éteint ou clignotant anormalement indique un problème de connexion à vérifier.

Peut-on utiliser le SMC 2870W comme répéteur WiFi ?

Oui, grâce au protocole WDS (Wireless Distribution System), le SMC 2870W peut fonctionner en mode répéteur pour étendre la couverture d'un réseau 802.11b/g existant. Cette option s'active depuis l'interface web de configuration.

Quelles sont les dimensions et le poids du SMC 2870W ?

L'appareil mesure environ 16,0 x 11,9 x 3,0 cm pour un poids d'environ 195 g. Des fentes de fixation murale sont intégrées sous le boîtier. Il est livré avec deux antennes dipôle externes orientables.

MODE D'EMPLOI 2870W SMC

Contenu de l'emballage

Après avoir déballé le pont Ethernet sans fil EZ Connect™ g 2.4GHz 54Mbps, vérifie le contenu de l'emballage afin de vous assurer de la présence des composants suivants :

• Un module Ethernet sans fil 2.4GHz 54Mbps SMC2870W.
• Un CD-ROM avec l'assistant EZ Installation Wizard et la documentation.
• Un Cable croisé Ethernet Cat-5 (noir).
• Un Guide d'installation rapide.
• Un cordon d'alimentation.

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC: www.smc.com ou www.smc-europe.com.

Configuration requise

Pour utiliser le pont Ethernet sans fil EZ Connect™ g, vous devez disposer des éléments suivants :

• Un navigateur Web, tel que Microsoft Internet Explorer version 5.5 ou ultérieure, doit être installé sur un ordinateur de votre site pour la configuration du pont Ethernet sans fil.
• Un lecteur de CD-ROM.
• Une prise secteur CA pour l'alimentation du pont Ethernet sans fil.
• Une carte réseau filaire ou sans fil.
• Un port RJ-45 (UTP) disponible sur un concentrateur ou commutateur Ethernet.
• Protocole réseau TCP/IP installé sur chaque ordinateur nécessitant un accès à Internet.

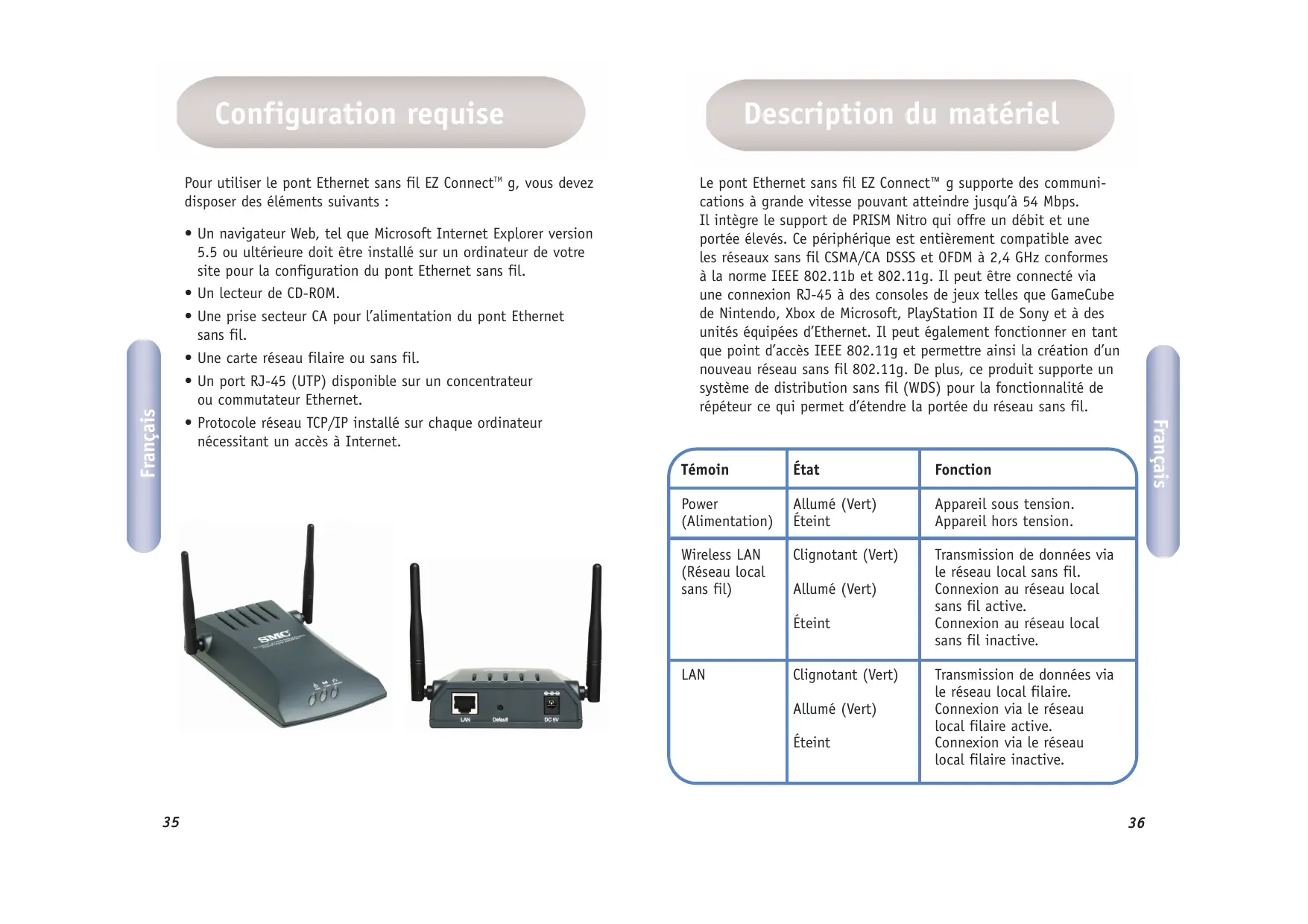

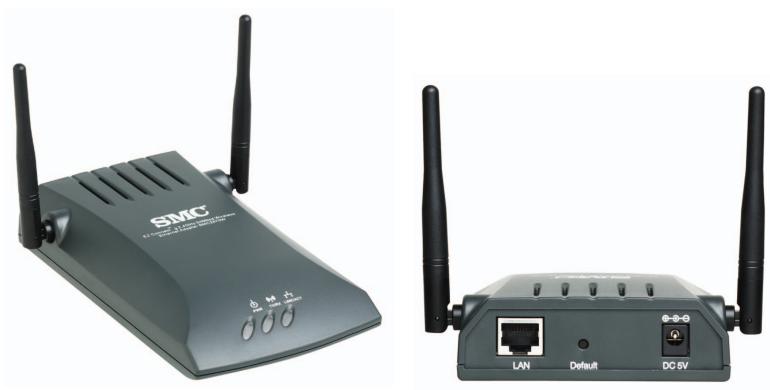

Description du matériel

Le pont Ethernet sans fil EZ Connect™ g supporte des communications à grande vitesse pouvant atteindre jusqu'à 54 Mbps. Il intègre le support de PRISM Nitro qui offre un débit et une portée élevés. Ce périphérique est entièrement compatible avec les réseaux sans fil CSMA/CA DSSS et OFDM à 2,4 GHz conformes à la norme IEEE 802.11b et 802.11g. Il peut être connecté via une connexion RJ-45 à des consoles de jeux telles que GameCube de Nintendo, Xbox de Microsoft, PlayStation II de Sony et à des unités équipées d'Ethernet. Il peut également fonctionner en tant que point d'accès IEEE 802.11g et permettre ainsi la création d'un nouveau réseau sans fil 802.11g. De plus, ce produit supporte un système de distribution sans fil (WDS) pour la fonctionnalité de répéteur ce qui permet d'étendre la portée du réseau sans fil.

Témoin	État	Fonction
Power (Alimentation)	Allumé (Vert) Éteint	Appareil sous tension. Appareil hors tension.
Wireless LAN (Réseau local sans fil)	Clignotant (Vert) Allumé (Vert) Éteint	Transmission de données via le réseau local sans fil. Connexion au réseau local sans fil active. Connexion au réseau local sans fil inactive.
LAN	Clignotant (Vert) Allumé (Vert) Éteint	Transmission de données via le réseau local filaire. Connexion via le réseau local filaire active. Connexion via le réseau local filaire inactive.

Contextes d'utilisation

Le pont Ethernet sans fil EZ Connect™ g 2.4GHz 54Mbps (SMC2870W) de SMC peut fonctionner en tant que :

• Pont d'Ethernet vers du sans fil, fournissant une connexion sans fil par connecteur RJ-45 à des périhériques tels que la console Xbox de Microsoft et à des périhériques qui intègrent Ethernet.
• Point d'accès IEEE 802.11g standard.
• Répéteur sans fil, permettant d'étendre la zone de couverture d'un autre point SMC2870W configuré pour fonctionner en mode point d'accès.

Cette solution offre une connectivité sans fil rapide et fiable, tout en autorisant des économies très importantes par rapport aux réseaux locaux filaires (elle élimine les coûts induits par la maintenance à long terme du câblage). Pour commencer à travailler en réseau, il vous suffit d'installer autant de points d'accès sans fil que nécessaire pour couvrir la zone du réseau, puis de brancher des modules sans fil aux ordinateurs portables ou d'installer des cartes sans fil dans les ordinateurs de bureau.

En utilisant ce périphérique avec les modules sans fil EZ Connect™ de SMC, vous pouvez créer un réseau sans fil s'intégrant de façon transparente aux réseaux locaux Ethernet. De plus, le déplacement ou l'extension de votre réseau est aussi simple que le déplacement ou l'installation de points d'accès supplémentaires, puisqu'il n'existe aucun câble.

Les produits EZ Connect™ sans fil offrent aux clients Ethernet sans fil des accès réseau rapides, fiables et rentables pour les contextes d'utilisation suivants :

• Systèmes de vidéo Accès Internet sans fil pour les utilisateurs de systèmes de vidéo tels que GameCube de Nintendo, Xbox de Microsoft et PlayStation II de Sony.
• Accès distant aux informations du réseau d'entreprise Messagerie, transfert de fichiers et émulation de terminal.
• Environnements difficiles à câbler

Monuments historiques ou bâtiments anciens, locaux contenant de l'amianté et zones ouvertes dans lesquelles le câblage est difficile à mettre en œuvre. - Environnements en perpétuelle mutation

Distributeurs, fabricants et banques qui réaménagent fréquemment l'espace de travail ou changent de site. - Réseaux locaux provisoires pour couvrir des projets ponctuels ou absorber les pics de charge

Salons professionnels, expositions et chantiers de construction pour lesquels seule une installation temporaire est nécessaire.

Distributeurs, compagnies aériennes et maritimes, qui ont besoin de postes de travail supplémentaires pour absorber les pics de charge.

Auditeurs qui doivent utiliser des groupes de travail sur les sites des clients.

• Accès aux bases de données par les employés mobiles Médecins, personnel médical, commerciaux, employés de bureau, qui accèdent aux bases de données au cours de leurs déplacements dans un hôpital, un magasin, un bureau ou un bâtiment.
• Télétravailleurs

Télétravailleurs ayant besoin d'installer rapidement et facilement un petit réseau d'ordinateurs.

1 Installation du matériel

1. Sélectionnez le site. Choisissez un emplacement pour votre pont Ethernet sans fil. Le meilleur emplacement est généralement le centre de votre zone de couverture sans fil, si possible en vue de tous les périphériques sans fil.
2. Placez le pont Ethernet sans fil dans la position qui offre une couverture maximale. Normalement, plus l'antenne est placée en hauteur, meilleures sont les performances.
3. Positionnez les antennes dans les positions voulues. Pour une première couverture, positionnez les antennes sur différents axes. Par exemple, essayez de positionner les antennes entre 45 et 90 degrés chacune. (Les antennes émettent des signaux dans le plan toroïdal et offrent donc une première couverture lorsqu'elles sont placées sur deux axes différents.)
4. Pour une utilisation en mode Pont sans fil, vous DEVEZ utiliser un cable croisé entre l'appareil hôte et le SMC2870W. Connectez le CABLE CROISE Ethernet fourni au connecteur RJ-45 de l'appareil hôte que vous souhaitez raccorder à votre réseau sans fil.
5. En mode Point d'accès, connectez le câble Ethernet. Le SMC2870W peut être raccordé à un réseau Ethernet par l'intermédiaire d'un périphérique Ethernet tel qu'un concentrateur ou un commutateur, au moyen d'un câble Ethernet UTP de catégorie 3, 4 ou 5 et d'un connecteur RJ-45.
6. Connectez le cordon d'alimentation : connectez le cordon d'alimentation à la prise 5V CC située sur le panneau arrière.

Avertissement : Utilisez uniquement le cordon d'alimentation fourni avec le SMC2870W.

1. Contrôlez les témoins lumineux sur la face avant de l'appareil pour vous assurer qu'il est sous tension et que son état de fonctionnement est correct.

2 Utilisation de l'assistant EZ installation wizard

Cette méthode d'installation est simple et Plug & Play. Assurez-vous d'avoir correctement effectué toutes les opérations précédentes avant de poursuivre.

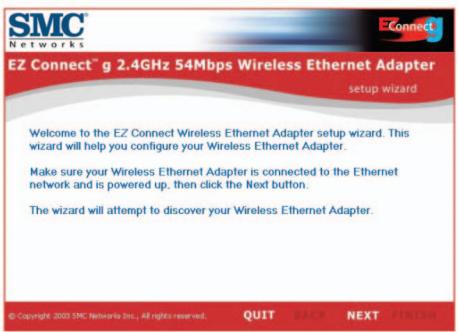

1. Insérez le CD-ROM contenant l'assistant EZ Installation Wizard et la documentation.
2. Cliquez sur [NEXT] (Suivant) pour continuer.

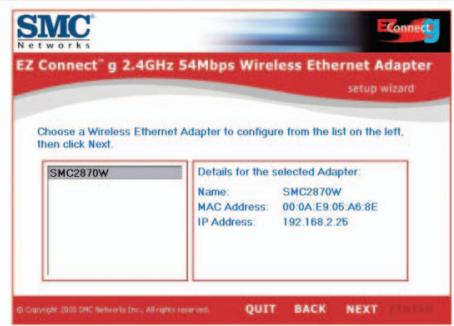

3. L'Assistant recherche les SMC2870W disponibles et affiche le résultat de sa recherche dans la colonne de gauche. Cliquez sur [NEXT] pour continuer.

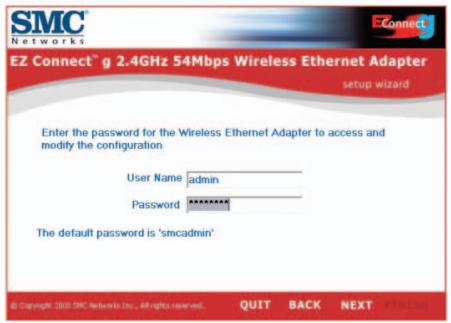

1. Vous êtes invité à saisir un mot de passe pour modifier les paramètres de configuration en cours. Par défaut, le nom d'utilisateur est administrateur et le mot de passe smcadmin. Entrez ces informations et cliquez sur [NEXT] (Suivant).

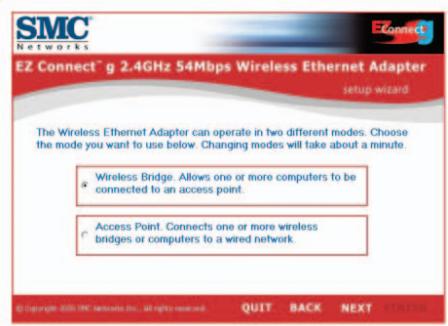

1. Vous avez ensuite la possibilité de choisir d'activer le mode Pont sans fil ou Point d'accès. Si vous tentez de créer un nouveau réseau 802.11g auquel vos clients sans fil doivent se connecter, sélectionnez [Access Point] (Point d'accès) et cliquez sur [NEXT] (Suivant). Si vous tentez de donner accès à une connectivité sans fil via un périphérique Ethernet, sélectionnez [Wireless Bridge] (Pont sans fil) et cliquez sur [NEXT] (Suivant). Si vous avez sélectionné [Wireless Bridge] (Pont sans fil), passez à l'étape 6. Si vous avez sélectionné [Access Point] (Point d'accès), passez à l'étape 10.

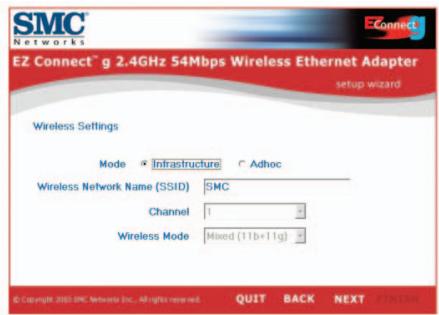

1. Configuration du pont sans fil : si vous vous connectez à un réseau sans fil existant, Sélectionnez [Infrastructure] et saisissez l'identificateur SSID de votre réseau.

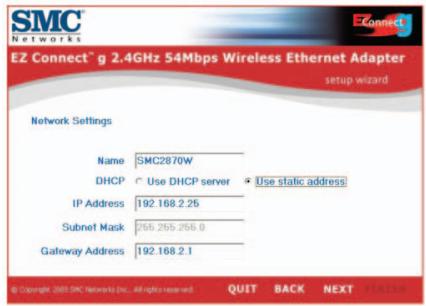

1. Vous êtes maintenant invité à configurer les paramètres réseau. Si vous vous connectez à un réseau avec un serveur DHCP, sélectionnez [Use DHCP server] (Utiliser un serveur DHCP) et cliquez sur [NEXT] (Suivant). Si vous n'avez pas de serveur DHCP dans votre réseau, saisissez une adresse IP statique et cliquez sur [NEXT].

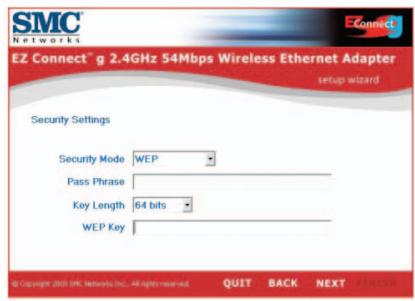

1. Si vous avez activé la fonction WEP (Wired Equivalent Privacy) ou WPA (Wi-Fi Protected Access) sur votre réseau sans fil, entrez les paramètres de la clé de sécurité privée maintenant. Choisissez WEP ou WPA dans la liste déroulante [Security Mode] (Mode de sécurité). Choisissez un cryptage 64 ou 128 bits dans la liste déroulante [Key Length] (Longueur de clé).

1. Enfin, vérifie tous les paramètres que vous avez spécifiés. Si vous devez apporter des modifications à la configuration, cliquez sur [BACK] (Précédent) et apportez-les maintenant. Sinon, cliquez sur [NEXT] (Suivant) pour appliquer les paramètres. Cette opération peut durer quelques minutes. Passez à l'étape 14.

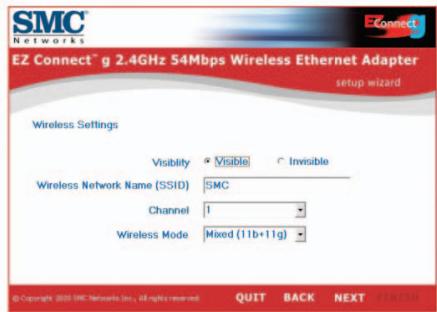

1. Configuration du point d'accès : pour désactiver la fonction de diffusion du SSD, Sélectionnez [Invisible]. Saisissez le SSD voulu, complétez les zones [Channel] (Canal) et [Wireless Mode] (Mode sans fil) et cliquez sur [NEXT] (Suivant) pour continuer.

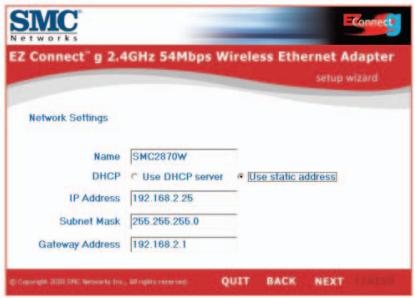

1. Vous êtes maintenant invité à configurer les paramètres réseau. Si vous vous connectez à un réseau avec un serveur DHCP, Sélectionnez [Use DHCP server] (Utiliser un serveur DHCP) et cliquez sur [NEXT] (Suivant). Si vous n'avez pas de serveur DHCP dans votre réseau, saisissez une adresse IP statique et cliquez sur [NEXT].

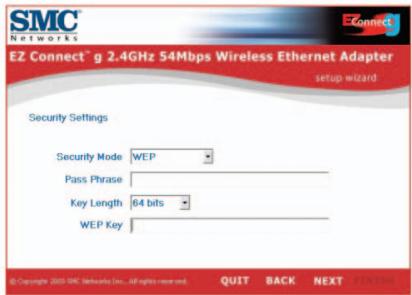

1. Si vous avez activé la fonction WEP (Wired Equivalent Privacy) ou WPA (Wi-Fi Protected Access) sur votre réseau sans fil, entrez les paramètres de la clé de sécurité privée maintenant. Choisissez un cryptage 64 ou 128 bits dans la liste déroulante [Key Length] (Longueur de clé).

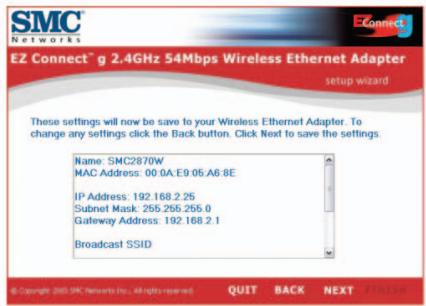

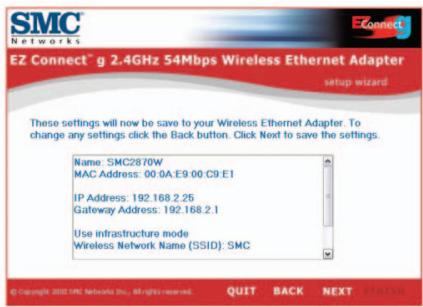

1. Enfin, vérifie tous les paramètres que vous avez spécifiés. Si vous devez apporter des modifications à la configuration, cliquez sur [BACK] (Précédent) et apportez-les maintenant. Sinon, cliquez sur [NEXT] (Suivant) pour appliquer les paramètres.

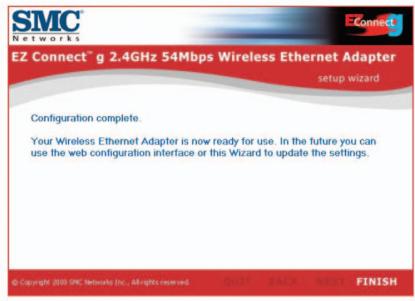

1. La configuration est à présent terminée. Voiture pont Ethernet sans fil EZ Connect™ g est maintenant prêt à l'emploi.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur : « Appareils Numériques » NMB-003 édictée par l'Industrie.

Dans un environnement domestique, ce produit pourrait causer des interférences radio, auquel cas l'utilisateur devrait prendre les mesures appropriées.
