MODE D'EMPLOI MS42 SMC

INSTRUCTIES VOOR INSTALLATIE

Model: MS42

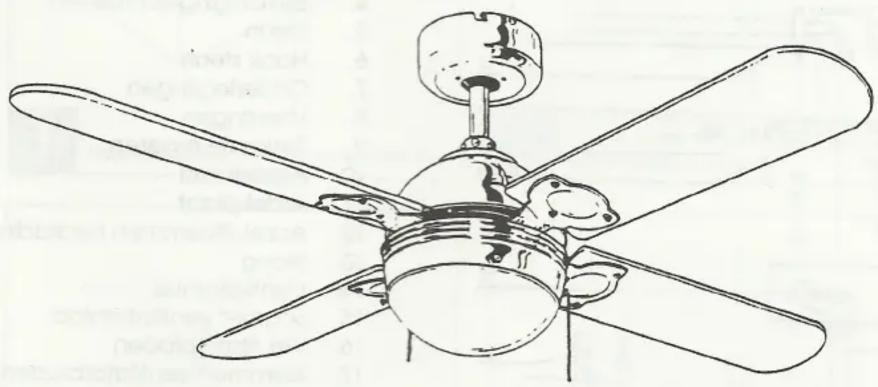

Line drawing of a five-petal air conditioner fan with a central hub and blades (no text or symbols)

LEES DEZE INSTRUKTIE ZORGVULDIG VOORDATUUW VENTILATOR INSTALLEERT.

BEWAAR HET ORIGINELE KARTON EN PIEPSCHUIM OMDAT REPARATIE NIET UITGEVOERD WORDT VERMITS VENTILATOR IN KOMPLETE ORIGINELE VERPAKKING WORDT GERETOURNEERD.

VEILIGHEIDS-TIPS

  1. Monteer de ventilator niet op een contactdoos, maar aan het plafond.
  2. Bevestig een plafondventilator nooit lager dan 2.3 meter vanaf de vloer (dit is de afstand tussen de bladen en de vloer). Zorg ervoor dat de montagehaak die gebruikt wordt tenminste met een gewicht van 100 kilo belast kan worden.
  3. Let erop een dubbel-polige schakelaar met gescheiden contacten van tenminste 3 mm te hebben, tussen de polen in de voedingsdraden naar de plafond ventilator.
  4. Zorg ervoor dat de stroom afgesloten is voordat de ventilator bedraad of gerepareed wordt.
  5. De elektrische bedrading moet overeenkomen met de plaatselijke elektrische normen.
  6. Zorg ervoor dat de ventilator geaard is om eventuele elektrische schokken te vermijden.
  7. Monteer de ventilator niet in een vochtige ruimte.
  8. Wees voorzichtig als u in de buurt van de draaiende bladen van de ventilator aan het werk bent.

VOORZICHTIG

Laat uw ventilator installeren door iemand met kennis van elektrische bedradingen.

SPECIFICATIES

MODELRPMWATTVOLTFREQUENTIE
MS42MAX. 250min -1 105W230V AC50Hz

CONSTRUCTIE VENTILATOR

Technical diagram of a mechanical device with numbered components and labeled parts

OMSCHRIJVING ONDERDELEN

  1. Betonnen plafond

  2. Ankerbouten

  3. Veerringen

  4. Bevestigingsschroeven

  5. Steun

  6. Haak steun

  7. Onderlegringen

  8. Veerringen

  9. Zeskante moeren

  10. Aarddraad

  11. Afdekplaat

  12. Aansluitklemmen bedrading

  13. Stang

  14. Ventilatorhuis

  15. Schroef ventilatorblad

  16. Ventilatorbladen

  17. Klemmen ventilatorbladen

  18. Veerringen

  19. Inbusschroeven

  20. Schakelaarhuis

  21. Trekschakelaar 3 snelheden

Eenmaal - Hoge snelheid

Tweemaal - Matige snelheid

Driemaal - Langzame snelheid

Viermaal - Uit

  1. Links/Rechts schakelaar

  2. Aan/uit schakelaar licht

  3. Lamphouders

  4. Gloeilamp

(Max. 60W, niet bijgeleverd)

  1. Glazen kap

  2. Zeskante moeren, veerringen, onderlegringen

INSTALLATIETEKENINGEN VENTILATOR

1 Open de doos en haal de onderdelen eruit.

Houd de steun tegen het plafond en geef met een potlood de plaats van beide boorgaten aan.

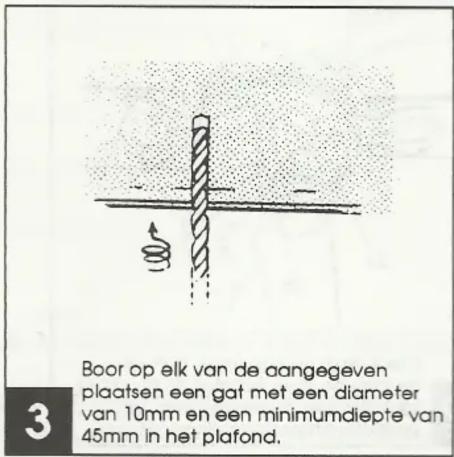

Boor op elk van de aangegeven plaatsen een gat met een diameter van 10mm en een minimumdiepte van 45mm in het plafond.

4 Sla de ankerbouten in de gaten en zet ze vast met de zeskante moeren.

Draai de moeren, veer- en onderlegringen van de bouten. Bevestig de steun tegen het plafond met behulp van de moeren, veer- en onderlegringen. Draai de moeren, veer- en onderlegringen stevig vast.

6 Hang de ventilator aan de haak door een van de openingen in de afdekplaat.

Sluit de bedrading als volgt aan: Bruine draad - stroomdraad 'L' Biauwe draad - nuldraad 'N' Geel/ groene draad - aarddraad'

Bevestig de afdekplaat op de steun door de openingen in de zijkant van de afdekplaat recht tegenover de openingen in de steun te plaatsen. Til de ventilator op tot de bevestigingsschroeven de onderzijde van de sleuven raken en draal de afdekplaat vervolgens naar links tot de schroeven in de sleuven…

3 & 4 Draai de schroeven en onderlegringen weer op de steun, controleer of alle schroeven goed aangedraaid zijn en de leistift van de afdekplaat in de sleuf van de bout valt.

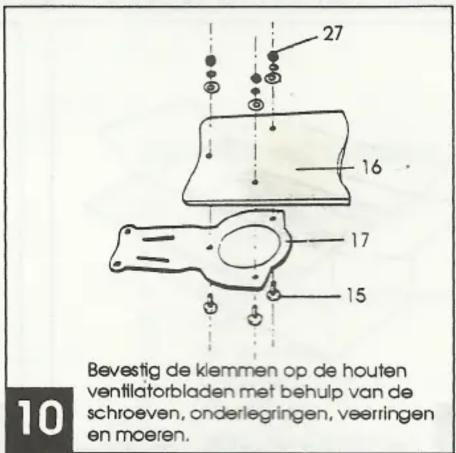

27 16 17 15 Bevestig de klemmen op de houten ventilatorbladen met behulp van de schroeven, onderlegringen, veerringen en moeren. 10

Monteer de ventilatorbladen op de motor met behulp van de inbusschroeven en de veerringen.

24 25 Draai de gloeilamp (max. 60W elk) in de lamphouders. Schakel de stroom in en controleer de werking van de ventilator en de verlichting. 12

Installeer de glazen kap op het schakelaarhuis en zet deze vast met behulp van de drie vleugelschroeven. LET OP: Draai de vleugelschroeven niet vast met een tang. Worden ze te strak aangedraaid, dan kan de glazen kap breken.

Line drawing of a five-blade ceiling fan with a central hub and four blades (no text or symbols)
