Τύπος προϊόντος	Διακόπτης δικτύου
Μάρκα	TP-Link
Μοντέλο	TL-SG1024DE
Αριθμός θυρών	24 θύρες Gigabit Ethernet (10/100/1000 Mbps)
Τύπος θυρών	RJ45
Διαστάσεις	17,5 x 10,5 x 3,8 cm
Βάρος	1,4 kg (περίπου)
Τροφοδοσία	Τροφοδοτικό 12 V DC, 1 A
Κατανάλωση ισχύος	9,8 W (μέγ.)
Κύριες λειτουργίες	Απλοποιημένη διαχείριση (VLAN, QoS, IGMP Snooping), ανίχνευση βρόχου, έλεγχος ροής 802.3x
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή, καθαρίστε με ένα μαλακό, στεγνό πανί
Περιβάλλον χρήσης	Εσωτερικός χώρος, θερμοκρασία 0°C έως 40°C, υγρασία 10% έως 90% χωρίς συμπύκνωση
Ασφάλεια	Εγκαταστήστε σε αεριζόμενο χώρο, μην εκθέτετε σε υγρασία ή πηγές θερμότητας
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμο ανταλλακτικό τροφοδοτικό· συνιστάται επισκευή από επαγγελματία
Γενικές πληροφορίες	Εγγύηση 2 ετών, πρότυπο IEEE 802.3, 802.3u, 802.3ab, 802.3x

Συχνές ερωτήσεις - TL-SG1024DE TP-LINK

Πώς να ρυθμίσετε τον διακόπτη TP-Link TL-SG1024DE;

Η ρύθμιση γίνεται μέσω της διεπαφής web. Από προεπιλογή, η διεύθυνση IP είναι 192.168.0.1 (ή 192.168.0.100 ανάλογα με την παρτίδα). Συνδεθείτε σε ένα πρόγραμμα περιήγησης με καλώδιο Ethernet και χρησιμοποιήστε το προεπιλεγμένο όνομα χρήστη και κωδικό πρόσβασης admin/admin.

Υποστηρίζει ο διακόπτης VLAN;

Ναι, το TL-SG1024DE υποστηρίζει VLAN 802.1Q με έως και 32 ταυτόχρονες ομάδες VLAN. Μπορείτε να διαμορφώσετε VLAN βάσει θύρας ή ετικέτας στη διεπαφή διαχείρισης.

Πώς να επαναφέρω τον διακόπτη στις εργοστασιακές ρυθμίσεις;

Πατήστε παρατεταμένα το κουμπί Reset στο μπροστινό μέρος της συσκευής για περίπου 6 δευτερόλεπτα έως ότου αναβοσβήσουν όλες οι ενδείξεις. Αφήστε το, ο διακόπτης επανεκκινεί με τις προεπιλεγμένες ρυθμίσεις.

Ποια είναι η προεπιλεγμένη διεύθυνση IP του διακόπτη;

Η προεπιλεγμένη διεύθυνση IP είναι συνήθως 192.168.0.1. Εάν δεν λειτουργεί, δοκιμάστε 192.168.0.100. Η μάσκα υποδικτύου είναι 255.255.255.0.

Πώς να ενημερώσω το υλικολογισμικό του διακόπτη;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Συνδεθείτε στη διεπαφή web, μεταβείτε στο Maintenance > Firmware Upgrade, επιλέξτε το αρχείο .bin και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Μπορώ να χρησιμοποιήσω τον διακόπτη με καλώδια Cat5e ή Cat6;

Ναι, ο διακόπτης είναι συμβατός με καλώδια Cat5e και Cat6. Για βέλτιστη απόδοση Gigabit, χρησιμοποιήστε καλώδια κατηγορίας 5e ή ανώτερης.

Υποστηρίζει ο διακόπτης PoE (Power over Ethernet);

Όχι, το μοντέλο TL-SG1024DE δεν διαθέτει θύρες PoE. Πρόκειται για έναν τυπικό διακόπτη που απαιτεί τροφοδοσία δικτύου για κάθε συσκευή.

Πώς να διαμορφώσω την Ποιότητα Υπηρεσίας (QoS);

Στη διεπαφή web, μεταβείτε στο QoS > Priority Settings. Μπορείτε να ορίσετε προτεραιότητες ανά θύρα, ανά ετικέτα 802.1p ή ανά τύπο κίνησης. Ορίστε υψηλή προτεραιότητα για φωνή ή βίντεο.

Τι να κάνω αν η ενδεικτική λυχνία τροφοδοσίας δεν ανάβει;

Ελέγξτε ότι το τροφοδοτικό είναι σωστά συνδεδεμένο και ότι η πρίζα λειτουργεί. Δοκιμάστε ένα άλλο συμβατό τροφοδοτικό 12V 1A. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την υποστήριξη της TP-Link.

Πώς να αποκτήσω πρόσβαση στη διεπαφή διαχείρισης αν έχω ξεχάσει τον κωδικό πρόσβασης;

Εκτελέστε επαναφορά εργοστασιακών ρυθμίσεων (κουμπί Reset) για να επαναφέρετε τον προεπιλεγμένο κωδικό πρόσβασης (admin). Σημειώστε ότι αυτό θα διαγράψει όλες τις προσαρμοσμένες ρυθμίσεις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TL-SG1024DE TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

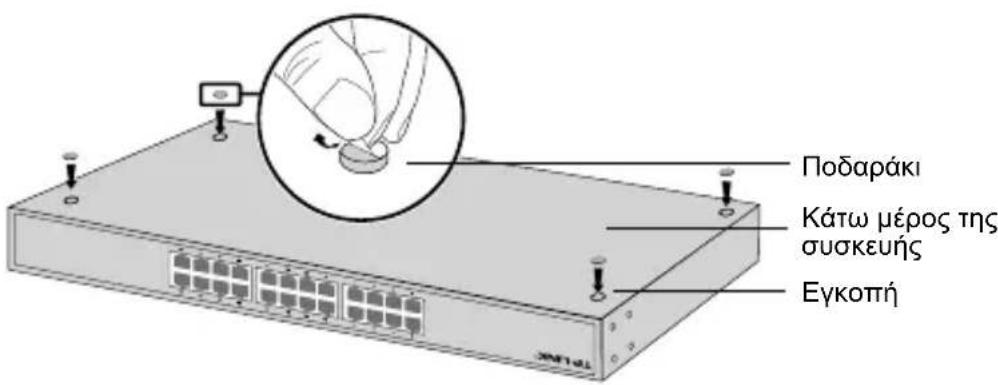

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

- Θύρα SFP

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

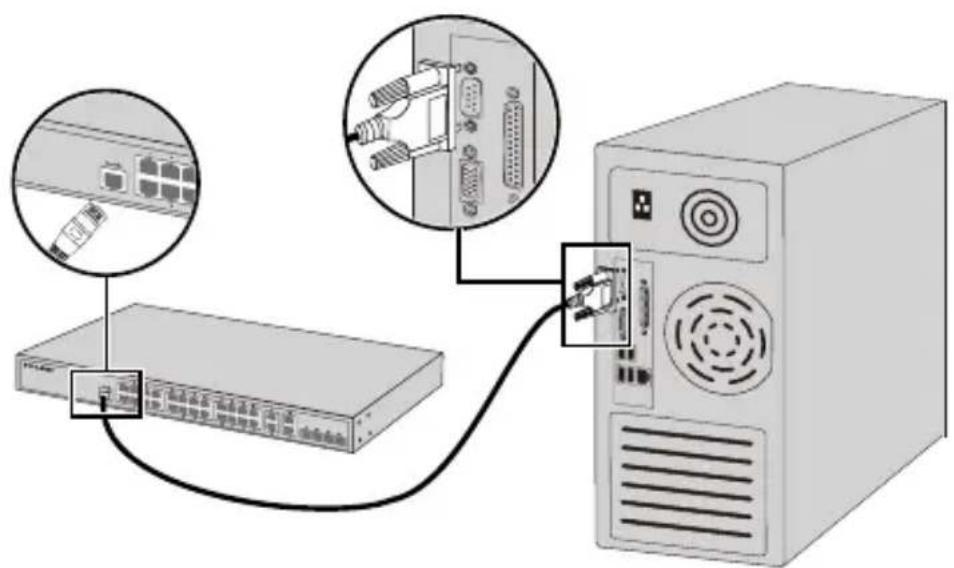

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
