Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	TL-SG1024DE
Anzahl der Ports	24 Gigabit Ethernet Ports
Porttyp	RJ45
Abmessungen	17,5 x 10,5 x 3,8 cm
Gewicht	ca. 1,4 kg
Stromversorgung	Netzteil 12 V DC, 1 A
Stromverbrauch	9,8 W (max.)
Hauptfunktionen	Einfache Verwaltung (VLAN, QoS, IGMP Snooping), Schleifenerkennung, Flusskontrolle 802.3x
Wartung und Reinigung	Gerät abziehen, mit einem weichen, trockenen Tuch reinigen
Betriebsumgebung	Innenbereich, Temperatur 0°C bis 40°C, Luftfeuchtigkeit 10% bis 90% (nicht kondensierend)
Sicherheit	In einem belüfteten Bereich installieren, nicht Feuchtigkeit oder Wärmequellen aussetzen
Ersatzteile und Reparaturfähigkeit	Netzteil als Ersatzteil erhältlich; Reparatur durch Fachpersonal empfohlen
Allgemeine Informationen	2 Jahre Garantie, Normen IEEE 802.3, 802.3u, 802.3ab, 802.3x

Häufig gestellte Fragen - TL-SG1024DE TP-LINK

Wie konfiguriere ich den TP-Link TL-SG1024DE Switch?

Die Konfiguration erfolgt über die Weboberfläche. Standardmäßig lautet die IP-Adresse 192.168.0.1 (oder 192.168.0.100 je nach Charge). Verbinden Sie sich mit einem Ethernet-Kabel im Browser und verwenden Sie den Standardbenutzernamen und das Standardpasswort admin/admin.

Unterstützt der Switch VLAN?

Ja, der TL-SG1024DE unterstützt 802.1Q VLANs mit bis zu 32 gleichzeitigen VLAN-Gruppen. Sie können portbasierte oder tagbasierte VLANs über die Verwaltungsoberfläche konfigurieren.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Gehäuses etwa 6 Sekunden lang gedrückt, bis alle LEDs blinken. Lassen Sie los, der Switch startet mit den Standardeinstellungen neu.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist normalerweise 192.168.0.1. Falls diese nicht funktioniert, versuchen Sie 192.168.0.100. Die Subnetzmaske ist 255.255.255.0.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu Maintenance > Firmware Upgrade, wählen Sie die .bin-Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Kann der Switch mit Cat5e- oder Cat6-Kabeln verwendet werden?

Ja, der Switch ist mit Cat5e- und Cat6-Kabeln kompatibel. Für optimale Gigabit-Leistung verwenden Sie Kabel der Kategorie 5e oder höher.

Unterstützt der Switch PoE (Power over Ethernet)?

Nein, das Modell TL-SG1024DE ist nicht mit PoE-Ports ausgestattet. Es handelt sich um einen Standard-Switch, der für jedes Gerät eine separate Stromversorgung benötigt.

Wie konfiguriere ich die Dienstqualität (QoS)?

Gehen Sie in der Weboberfläche zu QoS > Priority Settings. Sie können Prioritäten pro Port, nach 802.1p-Tag oder nach Verkehrstyp festlegen. Weisen Sie eine hohe Priorität für Sprache oder Video zu.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Versuchen Sie ein anderes kompatibles 12V-1A-Netzteil. Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Wie greife ich auf die Verwaltungsoberfläche zu, wenn ich das Passwort vergessen habe?

Führen Sie einen Werksreset (Reset-Taste) durch, um das Standardpasswort wiederherzustellen (admin). Beachten Sie, dass dadurch alle benutzerdefinierten Einstellungen gelöscht werden.

BEDIENUNGSANLEITUNG TL-SG1024DE TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

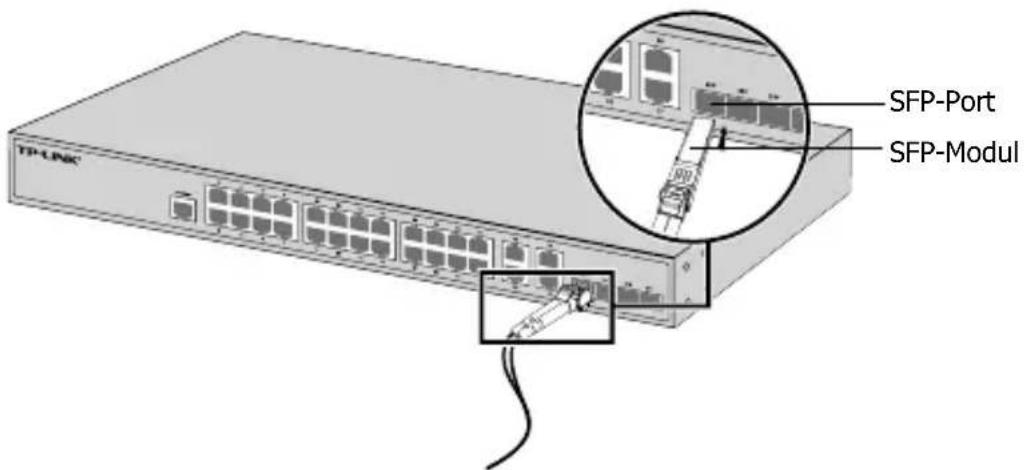

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
