Tipo de produto	Comutador de rede
Marca	TP-Link
Modelo	TL-SG1024DE
Número de portas	24 portas Gigabit Ethernet (10/100/1000 Mbps)
Tipo de portas	RJ45
Dimensões	17,5 x 10,5 x 3,8 cm
Peso	1,4 kg (aprox.)
Alimentação	Adaptador de alimentação 12 V CC, 1 A
Consumo elétrico	9,8 W (máx.)
Funções principais	Gestão simplificada (VLAN, QoS, IGMP Snooping), detecção de loop, controle de fluxo 802.3x
Manutenção e limpeza	Desligue o aparelho, limpe com um pano macio e seco
Ambiente de utilização	Interior, temperatura 0°C a 40°C, umidade 10% a 90% sem condensação
Segurança	Instalar em local ventilado, não expor à umidade ou fontes de calor
Peças sobressalentes e reparabilidade	Adaptador de alimentação disponível como peça sobressalente; reparação por um profissional recomendada
Informações gerais	Garantia 2 anos, norma IEEE 802.3, 802.3u, 802.3ab, 802.3x

Perguntas frequentes - TL-SG1024DE TP-LINK

Como configurar o switch TP-Link TL-SG1024DE?

A configuração é feita através da interface web. Por defeito, o endereço IP é 192.168.0.1 (ou 192.168.0.100 dependendo do lote). Aceda a um navegador com um cabo Ethernet e use o nome de utilizador e palavra-passe padrão admin/admin.

O switch suporta VLAN?

Sim, o TL-SG1024DE suporta VLAN 802.1Q com até 32 grupos VLAN simultâneos. Pode configurar VLANs baseadas em portas ou tags na interface de gestão.

Como redefinir o switch para as configurações de fábrica?

Prima e segure o botão Reset na frente do invólucro por cerca de 6 segundos até que todos os indicadores pisquem. Solte, o switch reinicia com as configurações padrão.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é geralmente 192.168.0.1. Se não funcionar, tente 192.168.0.100. A máscara de sub-rede é 255.255.255.0.

Como atualizar o firmware do switch?

Baixe o firmware mais recente no site da TP-Link. Aceda à interface web, vá a Manutenção > Atualização de Firmware, selecione o ficheiro .bin e clique em Atualizar. Não desligue a alimentação durante a atualização.

Pode-se usar o switch com cabos Cat5e ou Cat6?

Sim, o switch é compatível com cabos Cat5e e Cat6. Para um desempenho Gigabit ideal, use cabos de categoria 5e ou superior.

O switch suporta PoE (Power over Ethernet)?

Não, o modelo TL-SG1024DE não está equipado com portas PoE. Trata-se de um comutador padrão que necessita de alimentação elétrica para cada dispositivo.

Como configurar a Qualidade de Serviço (QoS)?

Na interface web, aceda a QoS > Definições de Prioridade. Pode definir prioridades por porta, por tag 802.1p ou por tipo de tráfego. Atribua uma prioridade alta para voz ou vídeo.

O que fazer se o indicador de alimentação não acender?

Verifique se o adaptador de alimentação está corretamente ligado e se a tomada funciona. Tente outro adaptador 12V 1A compatível. Se o problema persistir, contacte o suporte TP-Link.

Como aceder à interface de gestão se esqueci a palavra-passe?

Faça uma redefinição de fábrica (botão Reset) para restaurar a palavra-passe padrão (admin). Note que isso apagará toda a configuração personalizada.

MANUAL DE UTILIZADOR TL-SG1024DE TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

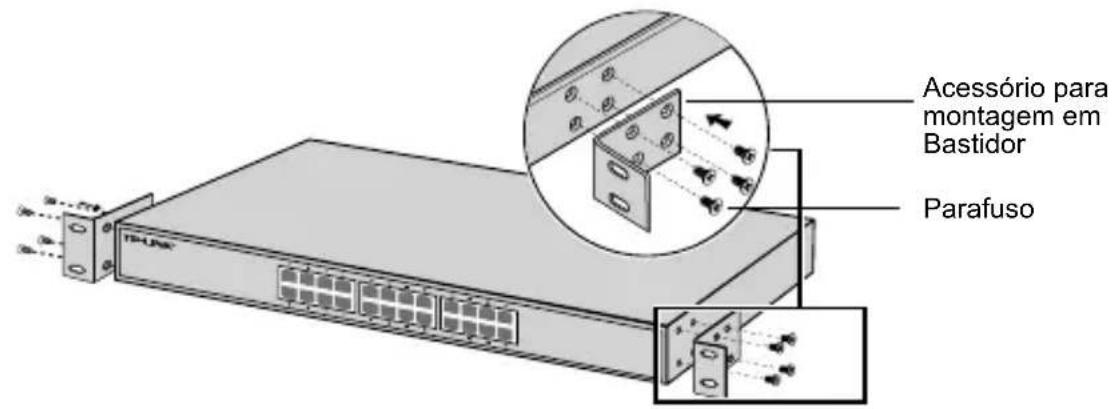

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
