Τύπος Προϊόντος	Ανεξάρτητο Ψυγείο
Μάρκα	Bosch
Αριθμός Μοντέλου	KIF52AFF0
Διαστάσεις (Υ x Π x Β)	177.5 x 70.0 x 66.5 cm
Καθαρό Βάρος	72 kg
Κατηγορία Ενεργειακής Απόδοσης	Ε (Ενεργειακή Ετικέτα ΕΕ)
Ετήσια Κατανάλωση Ενέργειας	198 kWh/έτος
Επίπεδο Θορύβου	39 dB(A) re 1 pW
Κλιματική Κλάση	SN, N, ST, T (10 °C έως 43 °C)
Σύστημα Ψύξης	NoFrost (χωρίς πάγο)
Ψυκτικό Μέσο	R600a (ισοβουτάνιο)
Οθόνη	Ψηφιακή οθόνη θερμοκρασίας LED
Έλεγχος Θερμοκρασίας	Ηλεκτρονικός με χειριστήρια αφής
Λειτουργία SuperCool	Ναι, γρήγορη ψύξη
Χαρακτηριστικά Ασφαλείας	Συναγερμός πόρτας, κλείδωμα για παιδιά (προαιρετικό)
Φωτισμός Εσωτερικού	LED, φωτεινός και ενεργειακά αποδοτικός
Καθαρισμός & Συντήρηση	Αυτόματη απόψυξη; σκουπίστε με μαλακό υγρό πανί
Διαθεσιμότητα Ανταλλακτικών	Γνήσια ανταλλακτικά Bosch μέσω συνεργατών σέρβις
Δείκτης Επισκευασιμότητας	8.2 / 10 (ενδεικτικό)
Εγγύηση	2 χρόνια (υπόκειται σε εγγραφή)

Συχνές ερωτήσεις - KIF52AFF0 BOSCH

Πώς ρυθμίζω τη σωστή θερμοκρασία για το ψυγείο μου Bosch KIF52AFF0;

Χρησιμοποιήστε τα χειριστήρια αφής στον πίνακα ελέγχου για να ρυθμίσετε τη θερμοκρασία. Η συνιστώμενη θερμοκρασία ψυγείου είναι 4°C και η θερμοκρασία κατάψυξης είναι -18°C. Πατήστε τα κουμπιά '+' ή '-' για να αλλάξετε την τιμή. Η οθόνη θα αναβοσβήσει και στη συνέχεια θα επιβεβαιώσει τη νέα ρύθμιση.

Τι κάνει η λειτουργία SuperCool και πότε πρέπει να τη χρησιμοποιώ;

Η SuperCool μειώνει γρήγορα τη θερμοκρασία του ψυγείου για να ψύξει γρήγορα μεγάλες ποσότητες τροφίμων ή ποτών. Ενεργοποιήστε την πατώντας το κουμπί SuperCool. Απενεργοποιείται αυτόματα μετά από περίπου 6 ώρες για εξοικονόμηση ενέργειας. Χρησιμοποιήστε την πριν αποθηκεύσετε πολλά τρόφιμα ή αφού αφήσετε την πόρτα ανοιχτή για πολλή ώρα.

Γιατί το ψυγείο μου κάνει ασυνήθιστους θορύβους;

Θόρυβοι όπως κλικ, βουητό ή γουργούρισμα είναι φυσιολογικοί λόγω του συμπιεστή, των ανεμιστήρων και της ροής ψυκτικού. Ωστόσο, δυνατό κροτάλισμα μπορεί να υποδεικνύει ότι το ψυγείο δεν είναι ισορροπημένο. Ρυθμίστε τα μπροστινά πόδια για να το σταθεροποιήσετε. Εάν εμφανίζεται επίμονος δυνατός θόρυβος, επικοινωνήστε με το σέρβις της Bosch.

Πώς καθαρίζω το ψυγείο Bosch KIF52AFF0;

Αποσυνδέστε τη συσκευή πριν τον καθαρισμό. Αφαιρέστε τα ράφια και τα συρτάρια, πλύντε τα με ζεστό σαπουνόνερο. Σκουπίστε τις εσωτερικές επιφάνειες με διάλυμα ήπιου απορρυπαντικού και νερού, στη συνέχεια στεγνώστε καλά. Αποφύγετε λειαντικά καθαριστικά ή σφουγγαράκια. Το εξωτερικό μπορεί να καθαριστεί με ένα μαλακό πανί και καθαριστικό ανοξείδωτου χάλυβα αν χρειαστεί.

Χρειάζεται να ξεπαγώσω το ψυγείο χειροκίνητα;

Όχι, αυτό το μοντέλο διαθέτει τεχνολογία NoFrost, η οποία αποτρέπει τη συσσώρευση πάγου στον θάλαμο κατάψυξης. Το σύστημα αποψύχει αυτόματα τον εξατμιστή, επομένως δεν απαιτείται χειροκίνητη απόψυξη. Ωστόσο, συνιστάται περιστασιακός καθαρισμός του εσωτερικού.

Τι πρέπει να κάνω αν ο συναγερμός της πόρτας χτυπάει συνεχώς;

Ο συναγερμός της πόρτας ηχεί αν η πόρτα μείνει ανοιχτή για περισσότερο από περίπου 60 δευτερόλεπτα. Κλείστε την πόρτα καλά για να σταματήσει ο συναγερμός. Αν ο συναγερμός επιμένει, ελέγξτε αν κάποιο αντικείμενο εμποδίζει την πόρτα ή αν η τσιμούχα της πόρτας έχει υποστεί ζημιά. Αντικαταστήστε την τσιμούχα αν χρειαστεί.

Πώς μπορώ να αλλάξω την κατεύθυνση ανοίγματος της πόρτας;

Η αντιστροφή της πόρτας είναι δυνατή αλλά απαιτεί δεξιοτεχνία. Ακολουθήστε τις βήμα-προς-βήμα οδηγίες στο εγχειρίδιο. Συνήθως, πρέπει να ξεβιδώσετε τους μεντεσέδες, να αφαιρέσετε τις πόρτες και να τις επανατοποθετήσετε στην αντίθετη πλευρά. Χρησιμοποιήστε τα παρεχόμενα εξαρτήματα μεντεσέδων. Εάν είστε αβέβαιοι, επικοινωνήστε με έναν τεχνικό σέρβις της Bosch.

Πού μπορώ να βρω ανταλλακτικά για το ψυγείο μου;

Γνήσια ανταλλακτικά Bosch είναι διαθέσιμα μέσω εξουσιοδοτημένων κέντρων σέρβις Bosch ή διαδικτυακά στην πύλη ανταλλακτικών Bosch. Χρησιμοποιήστε τον αριθμό μοντέλου σας KIF52AFF0 για να βρείτε συμβατά ανταλλακτικά. Κοινά ανταλλακτικά περιλαμβάνουν ράφια, συρτάρια, τσιμούχες πόρτας και φίλτρα.

Ποια είναι η ενεργειακή απόδοση του KIF52AFF0;

Το Bosch KIF52AFF0 έχει ενεργειακή κλάση Ε της ΕΕ με ετήσια κατανάλωση ενέργειας 198 kWh. Για βέλτιστη εξοικονόμηση ενέργειας, κρατήστε τις πόρτες κλειστές, αποφύγετε να τοποθετείτε ζεστά τρόφιμα στο εσωτερικό και βεβαιωθείτε ότι η συσκευή δεν βρίσκεται κοντά σε πηγή θερμότητας.

Μπορώ να εγκαταστήσω αυτό το ψυγείο σε μη θερμαινόμενο γκαράζ ή σε εξωτερικό χώρο;

Η κλιματική κλάση αυτού του μοντέλου είναι SN, N, ST, T, επιτρέποντας λειτουργία σε θερμοκρασίες περιβάλλοντος από 10°C έως 43°C. Αποφύγετε θερμοκρασίες κάτω από 5°C, καθώς το ψυγείο μπορεί να μην λειτουργεί σωστά. Δεν έχει σχεδιαστεί για εξωτερική χρήση (βροχή/υγρασία). Εγκαταστήστε σε ξηρό, αεριζόμενο δωμάτιο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIF52AFF0 BOSCH

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 203

1.1 Σημαντικές πληροφορίες 203

1.1.1 Σκοπός 203

1.2 Επεξήγηση συμβόλων 203

1.2.1 Επίπεδα κινδύνου 203

1.2.2 Σύμβολα κινδύνου.... 203

1.2.3 Δομή των προειδοποιήσεων 204

1.2.4 Γενικά σύμβολα 204

Ασφάλεια.... 205

2.1 Γενικές οδηγίες ασφαλείας 205

2.1.1 Όλες οι οικιακές συσκευές 205

Εργαλεία και βοηθήματα.... 206

Επισκευή...... 207

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 207

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 207

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 207

4.2 Αντικατάσταση επίπεδου μεντεσέ 210

4.2.1 Αφαίρεση επίπεδου μεντεσέ 210

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 211

4.3 Αντικατάσταση ραφιού πόρτας 212

4.3.1 Αφαίρεση ραφιού πόρτας 212

4.3.2 Τοποθέτηση ραφιού πόρτας 212

4.4 Αντικατάσταση ραφιού 213

4.4.1 Αφαίρεση ραφιού 213

4.4.2 Τοποθέτηση ραφιού 213

4.5 Αντικατάσταση τηλεσκοπικού ραφιού.... 214

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού.... 214

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού 214

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών...... 215

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 215

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών...... 215

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 216

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.8 Αντικατάσταση συρταριού cool-fresh...... 217

4.8.1 Αφαίρεση συρταριού cool-fresh 217

4.8.2 Τοποθέτηση συρταριού cool-fresh...... 217

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED.... 218

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 218

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED.... 219

4.10 Αντικατάσταση προβολέα LED.... 220

4.10.1 Αφαίρεση spot φωτισμού LED 220

4.10.2 Τοποθέτηση spot φωτισμού LED 221

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[6x70]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[5474]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[1w06]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[8x77]		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
[3710]		Ταυτοποίηση μιας συνθήκης (αν ..., katóπιν ...)
[407C]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	∅50 mm
Ειδικό εργαλείο[00342180]
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.

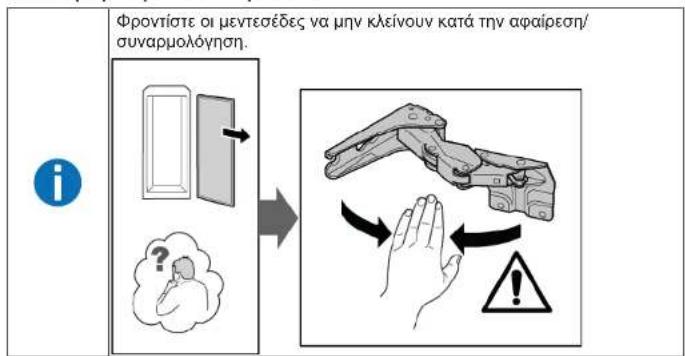

	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

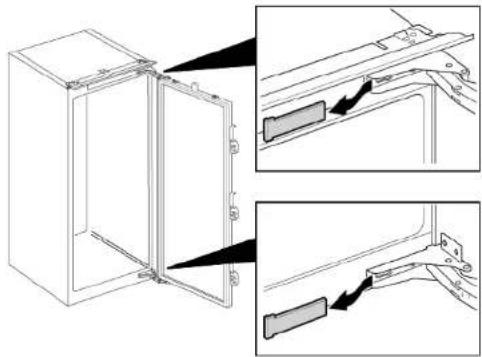

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.3.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού

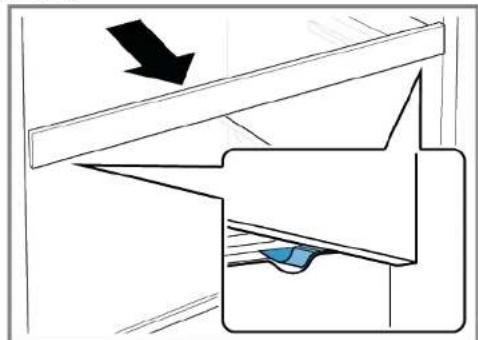

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→215

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

Επισκευή

4.10 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.10.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.10.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
