Type product	Vrijstaande koelkast
Merk	Bosch
Modelnummer	KIF52AFF0
Afmetingen (H x B x D)	177.5 x 70.0 x 66.5 cm
Nettogewicht	72 kg
Energie-efficiëntieklasse	E (EU-energielabel)
Jaarlijks energieverbruik	198 kWh/jaar
Geluidsniveau	39 dB(A) re 1 pW
Klimaatklasse	SN, N, ST, T (10 °C tot 43 °C)
Koelsysteem	NoFrost (vriesvrij)
Koelmiddel	R600a (isobutaan)
Display	LED digitale temperatuurweergave
Temperatuurregeling	Elektronisch met aanraakbediening
SuperCool-functie	Ja, snelkoeling
Veiligheidsfuncties	Deuralarm, kinderslot (optioneel)
Binnenverlichting	LED, helder en energiezuinig
Reiniging en onderhoud	Automatisch ontdooien; afvegen met zachte vochtige doek
Beschikbaarheid reserveonderdelen	Originele Bosch onderdelen via servicepartners
Repareerbaarheidsindex	8.2 / 10 (indicatief)
Garantie	2 jaar (onder voorbehoud van registratie)

Veelgestelde vragen - KIF52AFF0 BOSCH

Hoe stel ik de juiste temperatuur in voor mijn Bosch KIF52AFF0 koelkast?

Gebruik de aanraakbediening op het bedieningspaneel om de temperatuur aan te passen. De aanbevolen koelkasttemperatuur is 4°C en vriezertemperatuur is -18°C. Druk op de '+' of '-' knoppen om het instelpunt te wijzigen. Het display knippert en bevestigt vervolgens de nieuwe instelling.

Wat doet de SuperCool-functie en wanneer moet ik deze gebruiken?

SuperCool verlaagt snel de koelkasttemperatuur om grote hoeveelheden voedsel of drank snel te koelen. Activeer het door op de SuperCool-knop te drukken. Het schakelt na ongeveer 6 uur automatisch uit om energie te besparen. Gebruik het voordat u veel boodschappen opbergt of nadat de deur lang open heeft gestaan.

Waarom maakt mijn koelkast ongewone geluiden?

Geluiden zoals klikken, zoemen of borrelen zijn normaal vanwege de compressor, ventilatoren en koelmiddelstroom. Luid geratel kan er echter op wijzen dat de koelkast niet waterpas staat. Stel de voorpoten bij om hem te stabiliseren. Als er aanhoudend hard geluid optreedt, neem dan contact op met de Bosch-service.

Hoe reinig ik de Bosch KIF52AFF0 koelkast?

Haal de stekker uit het stopcontact voordat u gaat reinigen. Verwijder planken en laden, was ze met warm sop. Veeg de binnenoppervlakken af met een oplossing van mild reinigingsmiddel en water, droog ze daarna grondig. Vermijd schurende reinigingsmiddelen of schuursponsjes. De buitenkant kan indien nodig worden gereinigd met een zachte doek en roestvrijstalen reiniger.

Moet ik de koelkast handmatig ontdooien?

Nee, dit model is uitgerust met NoFrost-technologie, die ijsvorming in het vriesvak voorkomt. Het systeem ontdooit de verdamper automatisch, dus handmatig ontdooien is niet nodig. Af en toe de binnenkant schoonmaken wordt echter aanbevolen.

Wat moet ik doen als het deuralarm blijft klinken?

Het deuralarm klinkt als de deur langer dan ongeveer 60 seconden open staat. Sluit de deur stevig om het alarm te stoppen. Als het alarm aanhoudt, controleer dan of een voorwerp de deur blokkeert of of de deurrubber beschadigd is. Vervang de rubbers indien nodig.

Hoe kan ik de deur openingsrichting wijzigen?

Deurslagomkeer is mogelijk maar vereist vaardigheid. Volg de stapsgewijze instructies in de handleiding. Meestal moet u scharnieren losschroeven, deuren verwijderen en aan de andere kant opnieuw bevestigen. Gebruik de meegeleverde scharnieronderdelen. Als u twijfelt, neem dan contact op met een Bosch servicemonteur.

Waar kan ik reserveonderdelen voor mijn koelkast vinden?

Originele Bosch reserveonderdelen zijn verkrijgbaar via erkende Bosch servicecentra of online op het Bosch reserveonderdelen portaal. Gebruik uw modelnummer KIF52AFF0 om compatibele onderdelen te vinden. Veelvoorkomende reserveonderdelen zijn planken, laden, deurrubbers en filters.

Wat is de energie-efficiëntie van de KIF52AFF0?

De Bosch KIF52AFF0 heeft een EU-energie-efficiëntieklasse E met een jaarlijks energieverbruik van 198 kWh. Voor optimale energiebesparing, houd de deuren gesloten, vermijd het plaatsen van warm voedsel erin en zorg dat het apparaat niet in de buurt van een warmtebron staat.

Kan ik deze koelkast installeren in een onverwarmde garage of buiten?

De klimaatklasse van dit model is SN, N, ST, T, waardoor het kan werken bij omgevingstemperaturen van 10°C tot 43°C. Vermijd temperaturen lager dan 5°C, omdat de koelkast dan mogelijk niet correct werkt. Het is niet ontworpen voor buitengebruik (regen/vocht). Installeer in een droge, geventileerde ruimte.

GEBRUIKSAANWIJZING KIF52AFF0 BOSCH

Reparatie informatie - Koelkast

i Over dit document....83

1.1 Belangrijke informatie 83

1.1.1 Doel 83

1.2 Verklaring van symbolen....83

1.2.1 Gevarenniveaus....83

1.2.2 Gevarensymbolen....83

1.2.3 Structuur van de waarschuwingen....84

1.2.4 Algemene symbolen....84

Veiligheid....85

2.1 Algemene veiligheidsinstructies....85

2.1.1 Alle huishoudelijke apparaten 85

Gereedschappen en hulpmiddelen 86

Reparatie....87

4.1 Deurafdichting vervangen 87

4.1.1 Deurafdichting verwijderen 87

4.1.2 Deurafdichting monteren 87

4.2 Plat scharnier vervangen 90

4.2.1 Plat deurscharnier verwijderen....90

4.2.2 Plat scharnier monteren 91

4.3 Deurrek vervangen 92

4.3.1 Deurrek verwijderen 92

4.3.2 Deurrek monteren 92

4.4 Plateau vervangen....93

4.4.1 Plateau verwijderen....93

4.4.2 Plateau monteren....93

4.5 Uittrekbaar plateau vervangen....94

4.5.1 Uittrekbaar plateau verwijderen....94

4.5.2 Het uittrekbare plateau installeren.... 94

4.6 Groente- en fruitlade vervangen 95

4.6.1 Groente- en fruitlade verwijderen 95

4.6.2 Groente- en fruitlade installeren 95

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen.... 96

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen .... 96

4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren..... 96

4.8 Verskoellade vervangen 97

4.8.1 Verskoellade verwijderen 97

4.8.2 Verskoellade installeren....97

4.9 LED-zijlichtbalk vervangen.... 98

4.9.1 LED-zijlichtbalk verwijderen.... 98

4.9.2 LED-zijlichtbalk installeren 99

4.10 LED-verlichting vervangen.... 100

4.10.1 LED-verlichting verwijderen.... 100

4.10.2 LED-verlichting installeren.... 101

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
[TRAD]		Identificatie van een eenvoudige tip(tekst)
		Identificatie van een link naar een video-instructie
[TRAD]		Identificatie van vereiste gereedschappen
[ORAL]		Identificatie van vereiste voorwaarden
[SEVER]		Identificatie van een voorwaarde (als ...,dan ...)
[ENZAL]		Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Zuignap[00342224]	∅50 mm
Speciaal gereedschap[00342180]
Torxbit TX20[00340865]	6,3 mm (1/4")

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Plat scharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.

Deur is open.

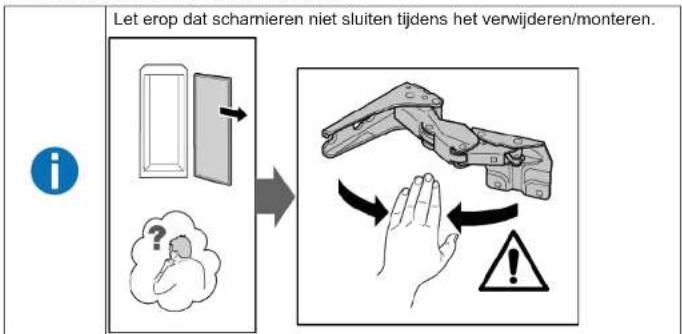

4.2.1 Plat deurscharnier verwijderen

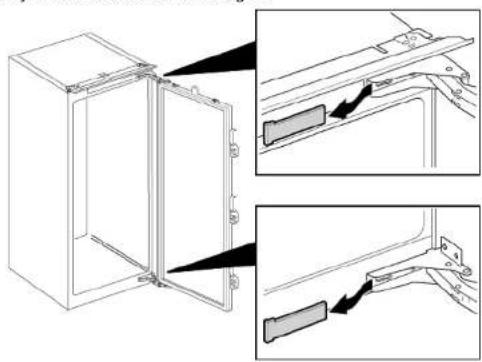

1. Verwijder twee scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de deur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder schamieren (2).

Scharnieren worden verwijderd.

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Deurrek vervangen

Voorwaarde:

Deur is open.

4.3.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.3.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Plateau vervangen

Voorwaarde:

Deur is open.

4.4.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.4.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.5.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.6.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.6.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→95

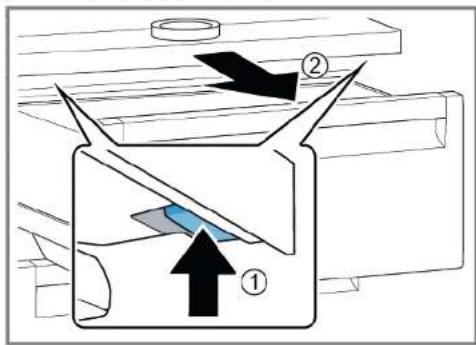

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.8.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

4.8.2 Verskoellade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 LED-zijlichtbalk vervangen

Speciale hulpmiddelen:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze lichten mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.9.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

1. Trek de zuignap met LED-zijlichtbalk in één draaiende beweging naar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.9.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijn plaats vast aan de wand van het vak (haak klikt vast).
   LED-zijlichtbalk wordt geïnstalleerd.

Reparatie

4.10 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!
Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.10.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.10.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

Repair hints - Refrigerator

i Concerning this document.... 103

1.1 Important information.... 103

1.1.1 Purpose.... 103

4.1 Replacing door gasket 107

4.1.1 Removing door gasket.... 107

4.1.2 Installing door gasket 107

4.2 Replacing flat hinge 110

4.2.1 Removing flat hinge 110

4.2.2 Installing flat hinge 111

4.3.1 Removing door rack 112

4.3.2 Installing door rack.... 112

4.4 Replacing shelf.... 113

4.4.1 Removing shelf.... 113

4.4.2 Installing shelf.... 113

4.5 Replacing extendable shelf 114

4.5.1 Removing extendable shelf.... 114

4.5.2 Installing extendable shelf 114

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.3.1 Removing door rack

4.3.2 Installing door rack

▶ Purtatii mänuși de protectie.

Cerință:

4.4.1 Odobratie odkladacej plochy.... 393

4.4.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
