Тип продукт	Самостоятелен хладилник
Марка	Bosch
Модел номер	KIF52AFF0
Размери (В x Ш x Д)	177.5 x 70.0 x 66.5 cm
Нетно тегло	72 kg
Клас на енергийна ефективност	E (Енергиен етикет на ЕС)
Годишно потребление на енергия	198 kWh/година
Ниво на шум	39 dB(A) re 1 pW
Климатичен клас	SN, N, ST, T (10 °C до 43 °C)
Охладителна система	NoFrost (без скреж)
Хладилен агент	R600a (изобутан)
Дисплей	LED цифров дисплей за температура
Контрол на температурата	Електронен с докосване
Функция SuperCool	Да, бързо охлаждане
Предпазни функции	Сигнализация за врата, заключване за деца (по избор)
Вътрешно осветление	LED, ярко и енергоспестяващо
Почистване и поддръжка	Автоматично размразяване; изтрийте с мека влажна кърпа
Наличност на резервни части	Оригинални части на Bosch чрез сервизни партньори
Индекс на ремонтируемост	8.2 / 10 (ориентировъчно)
Гаранция	2 години (след регистрация)

Често задавани въпроси - KIF52AFF0 BOSCH

Как да задам правилната температура за моя хладилник Bosch KIF52AFF0?

Използвайте сензорните контроли на контролния панел, за да регулирате температурата. Препоръчителната температура на хладилника е 4°C, а на фризера -18°C. Натиснете бутоните '+' или '-', за да промените зададената стойност. Дисплеят ще мига и след това ще потвърди новата настройка.

Какво прави функцията SuperCool и кога трябва да я използвам?

SuperCool бързо понижава температурата на хладилника за бързо охлаждане на големи количества храна или напитки. Активирайте я, като натиснете бутона SuperCool. Тя се изключва автоматично след около 6 часа за пестене на енергия. Използвайте я преди съхранение на много продукти или след като вратата е била отворена дълго време.

Защо хладилникът ми издава необичайни шумове?

Шумове като щракане, бръмчене или бълбукане са нормални поради компресора, вентилаторите и потока на хладилния агент. Въпреки това, силно дрънкане може да показва, че хладилникът не е нивелиран. Регулирайте предните крачета, за да го стабилизирате. Ако се появи постоянен силен шум, се свържете с Bosch сервиз.

Как да почистя хладилника Bosch KIF52AFF0?

Изключете уреда от контакта преди почистване. Отстранете рафтовете и чекмеджетата, измийте ги с топла сапунена вода. Избършете вътрешните повърхности с разтвор на мек препарат и вода, след което подсушете добре. Избягвайте абразивни почистващи препарати или гъби за търкане. Външната част може да се почисти с мека кърпа и препарат за неръждаема стомана, ако е необходимо.

Трябва ли да размразявам хладилника ръчно?

Не, този модел разполага с технология NoFrost, която предотвратява образуването на лед във фризерното отделение. Системата автоматично размразява изпарителя, така че ръчно размразяване не е необходимо. Въпреки това, се препоръчва периодично почистване на вътрешността.

Какво да направя, ако алармата на вратата продължава да звучи?

Алармата на вратата звучи, ако вратата е оставена отворена повече от около 60 секунди. Затворете плътно вратата, за да спрете алармата. Ако алармата продължава, проверете дали предмет блокира вратата или уплътнението на вратата е повредено. Сменете уплътнението, ако е необходимо.

Как мога да променя посоката на отваряне на вратата?

Обръщането на вратата е възможно, но изисква умения. Следвайте инструкциите стъпка по стъпка в ръководството. Обикновено трябва да развиете пантите, да свалите вратите и да ги закрепите от противоположната страна. Използвайте предоставените части за пантите. Ако не сте сигурни, се свържете с техник на Bosch сервиз.

Къде мога да намеря резервни части за моя хладилник?

Оригинални резервни части на Bosch са налични в оторизирани сервизни центрове на Bosch или онлайн на портала за резервни части на Bosch. Използвайте номера на модела KIF52AFF0, за да намерите съвместими части. Често срещаните резервни части включват рафтове, чекмеджета, уплътнения на вратата и филтри.

Каква е енергийната ефективност на KIF52AFF0?

Bosch KIF52AFF0 има енергиен клас E на ЕС с годишно потребление на енергия от 198 kWh. За оптимално пестене на енергия дръжте вратите затворени, избягвайте поставянето на топла храна вътре и се уверете, че уредът не е близо до източник на топлина.

Мога ли да инсталирам този хладилник в неотопляем гараж или на открито?

Климатичният клас на този модел е SN, N, ST, T, което позволява работа при околни температури от 10°C до 43°C. Избягвайте температури под 5°C, тъй като хладилникът може да не работи правилно. Той не е проектиран за използване на открито (дъжд/влага). Инсталирайте в сухо, проветриво помещение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KIF52AFF0 BOSCH

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на стелажа на вратата.... 12

4.3.1 Изваждане на стелажа на вратата 12

4.3.2 Монтиране на стелажа на вратата 12

4.4 Смяна на рафта.... 13

4.4.1 Изваждане на рафта 13

4.4.2 Монтиране на рафта 13

4.5 Смяна на разтегателния рафт 14

4.5.1 Изваждане на разтегателния рафт 14

4.5.2 Монтиране на разтегателния рафт.... 14

4.6 Смяна на контейнера за плодове и зеленчуци 15

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 15

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 15

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци.... 16

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 16

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 16

4.8 Смяна на контейнера за прясно охладени продукти 17

4.8.1 Изваждане на контейнера за прясно охладени продукти.... 17

4.8.2 Монтиране на контейнера за прясно охладени продукти.... 17

4.9 Смяна на LED светлината на страничната лента.... 18

4.9.1 Сваляне на LED светлината на страничната лента 18

4.9.2 Монтиране на LED светлината на страничната лента 19

4.10 Смяна на LED спот лампата.... 20

4.10.1 Сваляне на LED спот лампата.... 20

4.10.2 Монтиране на LED спот лампата 21

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
		Идентифициране на прост съвет (само текст)
		Идентифициране на връзка към видео урок
[4AXX]		Идентифициране на необходимите ин-струменти
		Идентифициране на необходимите предварителни условия
[7BZ]		Идентифициране на условие (ако ..., тогава ...)
		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Смукателна чаша[00342224]	50 мм
Специален инструмент[00342180]
Накрайник ТогхTX20[00340865]	6,3 мм (1/4")

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

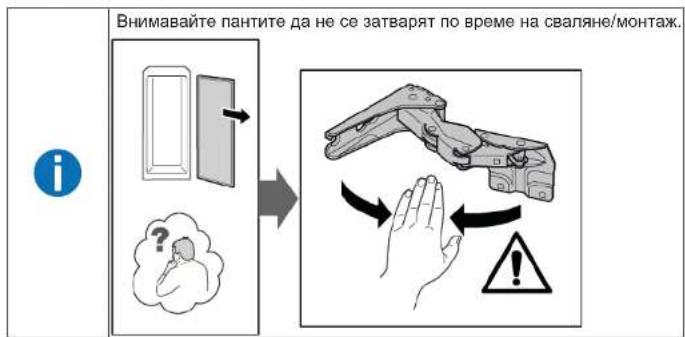

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.3.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.3.2 Монтиране на стелажа на вратата

4.4.2 Монтиране на рафта

4.5 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.5.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.5.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

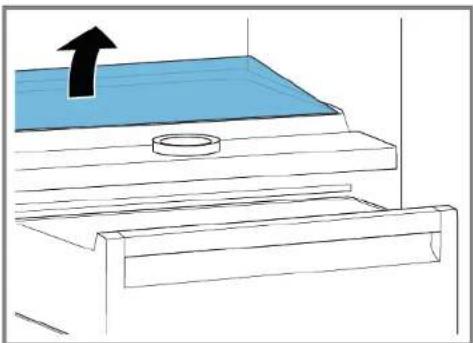

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→15

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани. → Преградната плоча е извадена.

2. 1. Повдигнете капака на контейнера за плодове и зеленчуци.
3. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани. Капакът на контейнера за плодове и зеленчуци е свален.

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.8 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.8.2 Монтиране на контейнера за прясно охладени продукти

4.9 Смяна на LED светлината на страничната лента

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифицирани електротехници.

▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.9.1 Сваляне на LED светлината на страничната лента

1. Поставете смукателната чаша върху горната трета на LED светлината на страничната лента.

1. Издърпайте смукателната чаша с предната LED светлина на страничната лента с едно въртеливо движение.

1. Изключете електрическата връзка на LED светлината на страничната лента. LED светлина на страничната лента е свалена.

4.9.2 Монтиране на LED светлината на страничната лента

1. Свържете електрическата връзка на LED светлината на страничната лента.
2. Фиксирайте LED светлината на страничната лента на нейното място на стената на отделението (куките щракват).
   LED светлината на страничната лента е монтирана.

Ремонт

4.10 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.10.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.10.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
