KIF52AFF0 - Kühlschrank BOSCH - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts KIF52AFF0 BOSCH als PDF.
| Produkttyp | Stand-Kühlschrank |
| Marke | Bosch |
| Modellnummer | KIF52AFF0 |
| Abmessungen (H x B x T) | 177.5 x 70.0 x 66.5 cm |
| Nettogewicht | 72 kg |
| Energieeffizienzklasse | E (EU-Energielabel) |
| Jährlicher Energieverbrauch | 198 kWh/Jahr |
| Geräuschpegel | 39 dB(A) re 1 pW |
| Klimaklasse | SN, N, ST, T (10 °C bis 43 °C) |
| Kühlsystem | NoFrost (frostfrei) |
| Kältemittel | R600a (Isobutan) |
| Display | LED-Digital-Temperaturanzeige |
| Temperaturregelung | Elektronisch mit Touch-Bedienung |
| SuperCool-Funktion | Ja, Schnellkühlung |
| Sicherheitsfunktionen | Türalarm, Kindersicherung (optional) |
| Innenbeleuchtung | LED, hell und energieeffizient |
| Reinigung & Wartung | Automatisches Abtauen; mit weichem, feuchtem Tuch abwischen |
| Verfügbarkeit von Ersatzteilen | Original Bosch-Teile über Servicepartner |
| Reparierbarkeitsindex | 8,2 / 10 (Richtwert) |
| Garantie | 2 Jahre (nach Registrierung) |
Häufig gestellte Fragen - KIF52AFF0 BOSCH
Benutzerfragen zu KIF52AFF0 BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch KIF52AFF0 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KIF52AFF0 von der Marke BOSCH.
BEDIENUNGSANLEITUNG KIF52AFF0 BOSCH
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Страница 10 от 481

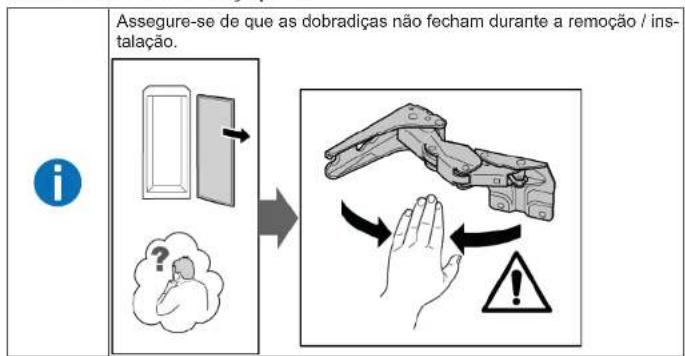

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 104 of 481
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 110 of 481

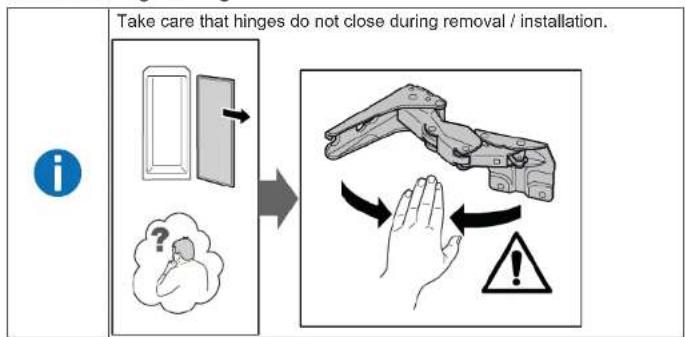

4.2.1 Removing flat hinge

2021-03-10_9001628795 Autoriöigus: BSH Hausgeräte GmbH Lk 124 alates 481
2021-03-10_9001628795 Copyright par BSH Hausgeräte GmbH Pages 170 à 481
Reparatur Hinweise - Kühlschrank
Zu diesem Dokument.... 183
1.1 Wichtige Hinweise: 183
1.1.1 Zweck 183
1.2 Zeichenerklärung.... 183
1.2.1 Gefahrenstufen.... 183
1.2.2 Gefahrensymbole 183
1.2.3 Struktur der Warnhinweise.... 184
1.2.4 Allgemeine Symbole 184
Sicherheit.... 185
2.1 Allgemeine Sicherheitshinweise 185
2.1.1 Alle Hausgeräte 185
Werkzeuge und Hilfsmittel.... 186
Instandsetzen 187
4.1 Austauschen der Türdichtung.... 187
4.1.1 Ausbauen der Türdichtung.... 187
4.1.2 Einbauen der Türdichtung 187
4.2 Austauschen des Flachscharniers 190
4.2.1 Ausbauen des Flachscharniers 190
4.2.2 Einbauen des Flachscharriers.... 191
4.3 Austauschen des Türabstellers.... 192
4.3.1 Ausbauen des Türabstellers 192
4.3.2 Einbauen des Türabstellers 192
4.4 Austauschen der Ablage 193
4.4.1 Ausbauen der Ablage.... 193
4.4.2 Einbauen der Ablage.... 193
4.5 Austauschen der ausziehbaren Ablage.... 194
4.5.1 Ausbauen der ausziehbaren Ablage.... 194
4.5.2 Einbauen der ausziehbaren Ablage.... 194
4.6 Austauschen des Obst- und Gemüsebehälters.... 195
4.6.1 Ausbauen des Obst- und Gemüsebehälters.... 195
4.6.2 Einbauen des Obst- und Gemüsebehälters.... 195
4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196
4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 196
4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196
4.8 Austauschen des Frischkühlbehälters 197
4.8.1 Ausbauen des Frischkühlbehälters 197
4.8.2 Einbauen des Frischkühlbehälters 197
4.9 Austauschen der seitlichen LED-Beleuchtung.... 198
4.9.1 Ausbauen der seitlichen LED-Beleuchtung.... 198
4.9.2 Einbauen der seitlichen LED-Beleuchtung 199
4.10 Austauschen des LED-Strahlers 200
4.10.1 Ausbauen des LED-Strahlers 200
4.10.2 Einbauen des LED-Strahlers 201
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
![]() | Allgemeiner Warnhinweis | |
![]() | Gefahr durch elektrische Spannung | |
![]() | Gefahr durch Explosion | |
![]() | Gefahr von Schnittverletzungen | |
![]() | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
![]() | Gefahr durch heiße Oberflächen | |
![]() | Gefahr durch starkes Magnetfeld | |
![]() | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.


Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.
▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.


Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines Links zu einer Videoanleitung | |
| Kennzeichnung erforderlicher Werkzeuge | |
| Kennzeichnung erforderlicher Voraussetzungen | |
| Kennzeichnung einer Bedingung (Wenn ..., dann ...) | |
| Kennzeichnung eines Ergebnisses | |
| Start Kennzeichnung einer Taste oder Schaltfläche | |
| [00123456] Kennzeichnung einer Materialnummer | |
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | |
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
- Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | ||
| Schutztuch[00342013] | 60 cm x 50 cm | ![]() |
| Saugnapf[00342224] | ∅50 mm | |
| Spezialwerkzeug[00342180] | ||
| Torx-Bit TX20[00340865] | 6,3 mm (1/4") | ![]() |

Instandsetzen
4.1 Austauschen der Türdichtung
Voraussetzung:
Die Tür ist offen.
4.1.1 Ausbauen der Türdichtung
- Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

- Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.
4.1.2 Einbauen der Türdichtung
| Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss. | |
| Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden. | |
| Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler. |

Instandsetzen
- Die Dichtungskerbe auf Beschädigungen überprüfen.

- ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.
3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.
Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.
- Die Dichtungsecken oben und unten in die Kerbe drücken.

- Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen
4.2 Austauschen des Flachscharniers
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]









Voraussetzung:
Das Gerät ist spannungsfrei.

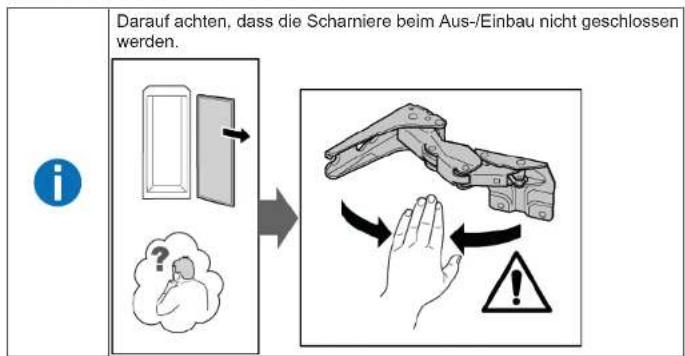

√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Seite 190 von 481
4.2.1 Ausbauen des Flachscharniers

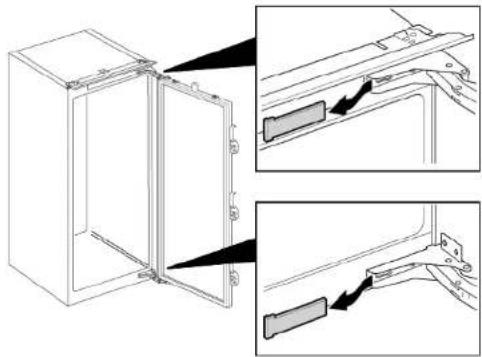

- Die beiden Scharnierabdeckungen entfernen.

-

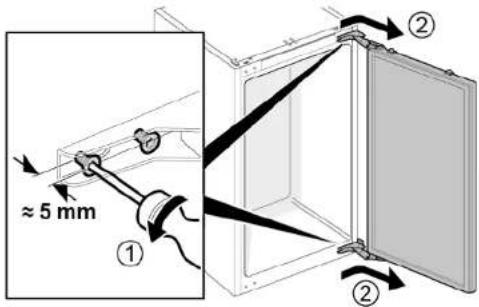

- Die vier Schrauben lösen (1).
-
Die Tür herausschieben und entfernen (2).

-
- Die vier Schrauben entfernen (1).
-
Die Scharniere entfernen (2).

Die Scharniere sind entfernt.
4.2.2 Einbauen des Flachscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.3 Austauschen des Türabstellers
Voraussetzung:
√ Die Tür ist offen.
4.3.1 Ausbauen des Türabstellers
▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.
4.3.2 Einbauen des Türabstellers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.4 Austauschen der Ablage
Voraussetzung:
Die Tür ist offen.
4.4.1 Ausbauen der Ablage
▶ Die Ablage herausziehen.
Die Ablage ist entfernt.
4.4.2 Einbauen der Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.5 Austauschen der ausziehbaren Ablage
Voraussetzung:
√ Die Tür ist offen.
4.5.1 Ausbauen der ausziehbaren Ablage
- Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

-
Die ausziehbare Ablage absenken und seitlich herausschwenken.
-
Die ausziehbare Ablage ist entfernt.
4.5.2 Einbauen der ausziehbaren Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.6 Austauschen des Obst- und Gemüsebehälters
Voraussetzung:
√ Die Tür ist offen.
4.6.1 Ausbauen des Obst- und Gemüsebehälters
-
Den Behälter vollständig herausziehen (1).
-
Den Behälter entfernen (2).

Der Behälter ist entfernt.
4.6.2 Einbauen des Obst- und Gemüsebehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
Voraussetzung:

Die Tür ist offen.
4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
- Die Glasplatte von der Trennplatte entfernen.

-
Den Obst- und Gemüsebehälter entnehmen.→ Seite 195
-
- Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
- Die Trennplatte nach vorn ziehen (2).

- Die Trennplatte anheben und seitlich herausschwenken.
Die Trennplatte ist entfernt.
-
- Die Abdeckung des Obst- und Gemüsebehälters anheben.
-
Die Abdeckung des Obst- und Gemüsebehälters nach vom ziehen und seitlich herausschwenken.
Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.
4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.8 Austauschen des Frischkühlbehälters
Voraussetzung:
√ Die Tür ist offen.
4.8.1 Ausbauen des Frischkühlbehälters
- Den Frischkühlbehälter nach vorn neigen (1).
- Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.
4.8.2 Einbauen des Frischkühlbehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.9 Austauschen der seitlichen LED-Beleuchtung
Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.
4.9.1 Ausbauen der seitlichen LED-Beleuchtung
- Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

- Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

- Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.
4.9.2 Einbauen der seitlichen LED-Beleuchtung
- Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
- Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
Die seitliche LED-Beleuchtung ist eingebaut.

Instandsetzen
4.10 Austauschen des LED-Strahlers
Spezielle Hilfsmittel:
Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.


VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.
4.10.1 Ausbauen des LED-Strahlers
- Die Abdeckung des LED-Strahlers lösen.

- Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

- Das LED-Strahler-Modul lösen.

- Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.
4.10.2 Einbauen des LED-Strahlers
Der Einbau erfolgt in umgekehrter Reihenfolge.
2021-03-10_9001628795 Copyright: BSH Hausgeräte GmbH Oldal 230 ettöl: 481
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Strona 324 z 481
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Strona 330 z 481
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 350 de 481
4.2.1 Remover a dobradiça plana

2021-03-10_9001628795 Copyright BSH Hausgeräte GmbH Pagina 370 de la 481
2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 430 de 481
4.2.1 Desmontar la bisagra plana
