Tip produs	Frigider cu congelator autonom
Marcă	Bosch
Număr model	KIF52AFF0
Dimensiuni (Î x L x P)	177,5 x 70,0 x 66,5 cm
Greutate netă	72 kg
Clasă eficiență energetică	E (Eticheta energetică UE)
Consum anual de energie	198 kWh/an
Nivel de zgomot	39 dB(A) re 1 pW
Clasă climatică	SN, N, ST, T (10 °C până la 43 °C)
Sistem de răcire	NoFrost (fără îngheț)
Agent frigorific	R600a (izobutan)
Display	Afișaj digital LED al temperaturii
Control temperatură	Electronic cu comenzi tactile
Funcție SuperCool	Da, răcire rapidă
Caracteristici de siguranță	Alarmă ușă, blocare copii (opțional)
Iluminare interioară	LED, luminoasă și eficientă energetic
Curățare și întreținere	Autodezghețare; ștergeți cu o cârpă moale umedă
Disponibilitate piese de schimb	Piese originale Bosch prin parteneri de service
Indice de reparabilitate	8,2 / 10 (orientativ)
Garanție	2 ani (sub rezerva înregistrării)

Întrebări frecvente - KIF52AFF0 BOSCH

Cum setez temperatura corectă pentru frigiderul meu Bosch KIF52AFF0?

Utilizați comenzile tactile de pe panoul de control pentru a regla temperatura. Temperatura recomandată pentru frigider este de 4°C, iar pentru congelator de -18°C. Apăsați butoanele '+' sau '-' pentru a modifica valoarea setată. Afișajul va clipi și apoi va confirma noua setare.

Ce face funcția SuperCool și când ar trebui să o folosesc?

SuperCool scade rapid temperatura frigiderului pentru a răci rapid cantități mari de alimente sau băuturi. Activați-o apăsând butonul SuperCool. Se dezactivează automat după aproximativ 6 ore pentru a economisi energie. Utilizați-o înainte de a depozita multe alimente sau după ce ați lăsat ușa deschisă mult timp.

De ce frigiderul meu face zgomote neobișnuite?

Zgomotele precum clicuri, bâzâituri sau gâlgâituri sunt normale datorită compresorului, ventilatoarelor și fluxului de agent frigorific. Cu toate acestea, zgomotele puternice de zgârietură pot indica faptul că frigiderul nu este nivelat. Reglați picioarele din față pentru a-l stabiliza. Dacă apare un zgomot puternic persistent, contactați service-ul Bosch.

Cum curăț frigiderul Bosch KIF52AFF0?

Deconectați aparatul înainte de curățare. Scoateți rafturile și sertarele, spălați-le cu apă caldă și săpun. Ștergeți suprafețele interioare cu o soluție de detergent ușor și apă, apoi uscați bine. Evitați produsele de curățat abrazive sau bureții de sârmă. Exteriorul poate fi curățat cu o cârpă moale și, dacă este necesar, cu un produs de curățare pentru oțel inoxidabil.

Trebuie să dezgheț frigiderul manual?

Nu, acest model este echipat cu tehnologia NoFrost, care previne formarea gheții în compartimentul congelatorului. Sistemul dezgheață automat evaporatorul, deci nu este necesară dezghețarea manuală. Cu toate acestea, se recomandă curățarea ocazională a interiorului.

Ce ar trebui să fac dacă alarma ușii sună continuu?

Alarma ușii sună dacă ușa este lăsată deschisă mai mult de aproximativ 60 de secunde. Închideți ușa ferm pentru a opri alarma. Dacă alarma persistă, verificați dacă un obiect blochează ușa sau dacă garnitura ușii este deteriorată. Înlocuiți garnitura dacă este necesar.

Cum pot schimba direcția de deschidere a ușii?

Inversarea ușii este posibilă, dar necesită abilități. Urmați instrucțiunile pas cu pas din manual. De obicei, trebuie să deșurubați balamalele, să scoateți ușile și să le reatașați pe partea opusă. Folosiți piesele de balamale furnizate. Dacă nu sunteți sigur, contactați un tehnician de service Bosch.

Unde pot găsi piese de schimb pentru frigiderul meu?

Piesele de schimb originale Bosch sunt disponibile prin centrele de service autorizate Bosch sau online pe portalul de piese de schimb Bosch. Utilizați numărul modelului KIF52AFF0 pentru a găsi piese compatibile. Piese comune includ rafturi, sertare, garnituri de ușă și filtre.

Care este eficiența energetică a modelului KIF52AFF0?

Bosch KIF52AFF0 are o clasă de eficiență energetică UE E cu un consum anual de energie de 198 kWh. Pentru economie optimă de energie, păstrați ușile închise, evitați introducerea alimentelor calde în interior și asigurați-vă că aparatul nu este lângă o sursă de căldură.

Pot instala acest frigider într-un garaj neîncălzit sau în aer liber?

Clasa climatică a acestui model este SN, N, ST, T, permițând funcționarea la temperaturi ambientale între 10°C și 43°C. Evitați temperaturile sub 5°C, deoarece frigiderul poate să nu funcționeze corect. Nu este conceput pentru utilizare în aer liber (ploaie/umiditate). Instalați într-o încăpere uscată și ventilată.

MANUAL DE UTILIZARE KIF52AFF0 BOSCH

Indicii pentru reparații - Frigider

i Referitor la acest document.... 363

1.1 Informatii importante 363
1.1.1 Aplicabilitatea 363

1.2 Explicatia simbolurilor 363

1.2.1 Nivelurile de pericol.... 363

1.2.2 Simbolurile de pericol 363

1.2.3 Structura avertismentelor 364

2.1 Instructiuni generale de sigurantă.... 365

2.1.1 Toate aparatele electrocasnice 365

Instrumente și materiale utile.... 366

Repararea.... 367

4.1 Înlocuirea garniturii uşii 367

4.1.1 Demontarea garniturii uşii.... 367

4.1.2 Montarea garniturii uşii 367

4.2 Înlocuirea balamalei plate.... 370

4.2.1 Demontarea balamalei plate 370

4.2.2 Montarea balamalei plate 371

4.3 Repozitionarea raftului pentru usă 372

4.3.1 Demontarea raftului pentru uşă.... 372

4.3.2 Montarea raftului pentru uşă 372

4.4 Repozitionarea raftului 373

4.4.1 Demontarea raftului.... 373

4.4.2 Montarea raftului.... 373

4.5 Repoziționarea raftului extensibil 374

4.5.1 Demontarea raftului extensibil.... 374

4.5.2 Montarea raftului extensibil 374

4.6 Repoziționarea containerului pentru fructe și legume 375

4.6.1 Demontarea containerului pentru fructe și legume.... 375

4.6.2 Montarea containerului pentru fructe și legume.... 375

4.7 Repoziționarea separatorului și a capacului containerului pentru fructe și legume 376

4.7.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 376

4.7.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 376

4.8 Repoziționarea containerului pentru alimente proaspete.... 377

4.8.1 Demontarea containerului pentru alimente proaspete 377

4.8.2 Montarea containerului pentru alimente proaspete.... 377

4.9 Înlocuirea lămpii LED de pe bara laterală 378

4.9.1 Demontarea lâmpii LED de pe bara laterală 378

4.9.2 Montarea lämpii LED de pe bara lateralä 379

4.10 Înlocuirea spotului luminos LED 380

4.10.1 Demontarea spotului luminos LED 380

4.10.2 Montarea spotului luminos LED 381

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Material textil de protectie [00342013]	60 cm x 50 cm
Ventuză [00342224]	∅50 mm
Instrument special [00342180]
Cap torx TX20 [00340865]	6,3 mm (1/4")

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

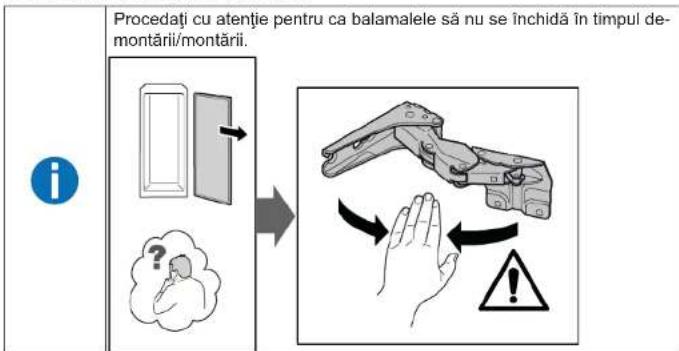

4.2.1 Demontarea balamalei plate

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.3.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.3.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.5.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.6.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.7.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→375

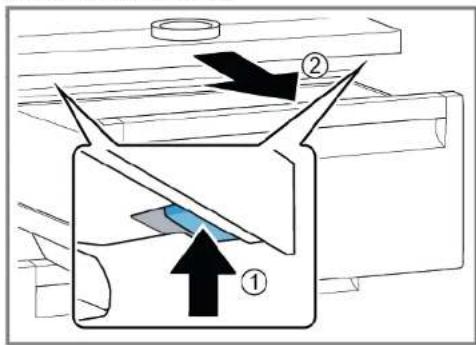

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.7.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente proaspete

1. Înclinati containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.8.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Înlocuirea lâmpii LED de pe bara laterală

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.9.1 Demontarea lâmpii LED de pe bara laterală

1. Aplicați ventuza în treimea superioară a lămpii LED de pe bara laterală.

1. Trageți în față ventuza cu lampa LED de pe bara laterală, cu o mișcare de rotație.

1. Deconectați conexiunea electrică a lâmpii LED de pe bara laterală.

Lampa LED de pe bara laterală este demontată.

4.9.2 Montarea lâmpii LED de pe bara laterală

1. Conectați conexiunea electrică a lămpii LED de pe bara laterală.
2. Fixați lampa LED de pe bara laterală în locația sa de pe peretele compartimentului (cârligele se fixează cu un clic).
   Lampa LED de pe bara laterală este montată.

Repararea

4.10 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.10.1 Demontarea spotului luminos LED

1. Eliberați capacul spotului luminos LED

1. Trageți capacul spotului luminos LED în interior și simultan împingetți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.10.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
