Terméktípus	Szabadon álló hűtőszekrény
Márka	Bosch
Modellszám	KIF52AFF0
Méretek (M x Sz x Mé)	177.5 x 70.0 x 66.5 cm
Nettó tömeg	72 kg
Energiahatékonysági osztály	E (EU energiacímke)
Éves energiafogyasztás	198 kWh/év
Zajszint	39 dB(A) re 1 pW
Klímaosztály	SN, N, ST, T (10 °C – 43 °C)
Hűtési rendszer	NoFrost (fagymentes)
Hűtőközeg	R600a (izobután)
Kijelző	LED digitális hőmérséklet-kijelző
Hőmérséklet-szabályozás	Elektronikus érintőképernyős vezérléssel
SuperCool funkció	Igen, gyors hűtés
Biztonsági funkciók	Ajtóriasztó, gyerekzár (opcionális)
Belső világítás	LED, fényes és energiahatékony
Tisztítás és karbantartás	Automatikus leolvasztás; törölje le puha, nedves ruhával
Pótalkatrészek elérhetősége	Eredeti Bosch alkatrészek szervizpartnereken keresztül
Javíthatósági index	8.2 / 10 (tájékoztató jellegű)
Garancia	2 év (regisztrációhoz kötött)

Gyakran ismételt kérdések - KIF52AFF0 BOSCH

Hogyan állítsam be a megfelelő hőmérsékletet a Bosch KIF52AFF0 hűtőszekrényemen?

Használja a kezelőpanel érintőgombjait a hőmérséklet beállításához. Az ajánlott hűtőtér hőmérséklet 4°C, a fagyasztótér hőmérséklet -18°C. Nyomja meg a '+' vagy '-' gombokat a beállítás módosításához. A kijelző villogni fog, majd megerősíti az új beállítást.

Mit csinál a SuperCool funkció és mikor használjam?

A SuperCool gyorsan lecsökkenti a hűtő hőmérsékletét, hogy gyorsan lehűtse nagy mennyiségű élelmiszert vagy italt. Aktiválja a SuperCool gomb megnyomásával. Körülbelül 6 óra elteltével automatikusan kikapcsol az energia megtakarítása érdekében. Használja nagy mennyiségű élelmiszer tárolása előtt, vagy ha hosszú ideig nyitva hagyta az ajtót.

Miért ad ki szokatlan hangokat a hűtőm?

A kattogó, zümmögő vagy bugyborékoló hangok normálisak a kompresszor, a ventilátorok és a hűtőközeg áramlása miatt. A hangos zörgés azonban jelezheti, hogy a hűtő nem egyenes. Állítsa be az első lábakat a stabilizáláshoz. Ha tartósan hangos zaj jelentkezik, forduljon a Bosch szervizhez.

Hogyan tisztítsam a Bosch KIF52AFF0 hűtőszekrényt?

Tisztítás előtt húzza ki a készüléket a konnektorból. Vegye ki a polcokat és fiókokat, mossa meg őket meleg szappanos vízzel. Törölje le a belső felületeket enyhe mosószeres vízzel, majd alaposan szárítsa meg. Kerülje a súroló hatású tisztítószereket vagy dörzsszivacsokat. A külső felületet puha ruhával és szükség esetén rozsdamentes acél tisztítószerrel tisztíthatja.

Szükséges a hűtő kézi leolvasztása?

Nem, ez a modell NoFrost technológiával rendelkezik, amely megakadályozza a jégképződést a fagyasztórekeszben. A rendszer automatikusan leolvasztja a párologtatót, így kézi leolvasztás nem szükséges. Azonban a belső tér időnkénti tisztítása ajánlott.

Mit tegyek, ha az ajtóriasztó folyamatosan szól?

Az ajtóriasztó akkor szól, ha az ajtó több mint körülbelül 60 másodpercig nyitva marad. Csukja be szorosan az ajtót a riasztó leállításához. Ha a riasztó továbbra is szól, ellenőrizze, hogy egy tárgy akadályozza-e az ajtót, vagy hogy az ajtótömítés sérült-e. Szükség esetén cserélje ki a tömítést.

Hogyan változtathatom meg az ajtó nyitási irányát?

Az ajtó áthelyezése lehetséges, de szakértelmet igényel. Kövesse a kézikönyv lépésről lépésre történő utasításait. Általában ki kell csavarni a zsanérokat, eltávolítani az ajtókat, és a másik oldalon vissza kell szerelni. Használja a mellékelt zsanérrészeket. Ha bizonytalan, forduljon Bosch szerviztechnikushoz.

Hol találok pótalkatrészeket a hűtőszekrényemhez?

Eredeti Bosch pótalkatrészek elérhetők hivatalos Bosch szervizközpontokon keresztül vagy online a Bosch alkatrészportálon. Használja a KIF52AFF0 modellszámot a kompatibilis alkatrészek megtalálásához. Gyakori pótalkatrészek: polcok, fiókok, ajtótömítések és szűrők.

Mi a KIF52AFF0 energiahatékonysága?

A Bosch KIF52AFF0 EU energiahatékonysági osztálya E, éves energiafogyasztása 198 kWh. Az optimális energiamegtakarítás érdekében tartsa zárva az ajtókat, ne tegyen forró ételt a készülékbe, és győződjön meg arról, hogy a készülék nincs hőforrás közelében.

Telepíthetem ezt a hűtőt fűtetlen garázsba vagy szabadba?

Ennek a modellnek a klímaosztálya SN, N, ST, T, ami lehetővé teszi a működést 10°C és 43°C közötti környezeti hőmérsékleten. Kerülje az 5°C alatti hőmérsékletet, mert a hűtő nem működhet megfelelően. Nem szabadtéri használatra tervezték (eső/nedvesség). Telepítse száraz, szellőző helyiségben.

HASZNÁLATI ÚTMUTATÓ KIF52AFF0 BOSCH

Javítási útmutató - Hűtőszekrény

i A dokumentummal kapcsolatos információk.... 223

1.1 Fontos tudnivalók 223
1.1.1 Cél 223

1.2 Szimbólummagyarázat 223

1.2.1 Veszélyességi szintek 223

1.2.2 Veszélyt jelző szimbólumok 223

1.2.3 A figyelmeztetések felépítése 224

1.2.4 Általános szimbólumok 224

Biztonság 225

2.1 Általános biztonsági utasítások.... 225

2.1.1 Összes háztartási készülék 225

Szerszámok és segédanyagok.... 226

Javítás 227

4.1 A gumitömítés cseréje 227

4.1.1 A gumitömítés eltávolítása.... 227

4.1.2 A gumitömítés beszerelése.... 227

4.2 Lapos zsanér cseréje.... 230

4.2.1 Lapos zsanér eltávolítása 230

4.2.2 Lapos zsanér beszerelése.... 231

4.3 Az ajtópolc cseréje 232

4.3.1 Az ajtópolc eltávolítása.... 232

4.3.2 Az ajtópolc felhelyezése 232

4.4 A polc cseréje 233

4.4.1 A polc eltávolítása.... 233

4.4.2 A polc beszerelése.... 233

4.5 A kihúzható polc cseréje 234

4.5.1 A kihúzható polc eltávolítása.... 234

4.5.2 A kihúzható polc behelyezése.... 234

4.6 A gyümölcs- és zöldségtároló cseréje 235

4.6.1 A gyümölcs- és zöldségtároló eltávolítása 235

4.6.2 A gyümölcs- és zöldségtároló behelyezése.... 235

4.7 A gyümölcs- és zöldségtároló elválasztóelemének cseréje.... 236

4.7.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ..... 236

4.7.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 236

4.8 A frissentartó rekesz cseréje.... 237

4.8.1 A frissentartó rekesz eltávolítása 237

4.8.2 A frissentartó rekesz behelyezése 237

4.9 A LED-es oldalvilágítás cseréje.... 238

4.9.1 LED-es oldalvilágítás eltávolítása 238

4.9.2 A LED-es oldalvilágítás beszerelése.... 239

4.10 LED-es oldalsó spotvilágítás cseréje 240

4.10.1 LED-es spotvilágítás eltávolítása.... 240

4.10.2 A LED-es spotvilágítás beszerelése.... 241

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
Tapadókorong[00342224]	50 mm
Különleges szer-szám[00342180]
TX20 Torx bithegy[00340865]	6,3 mm (1/4")

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.

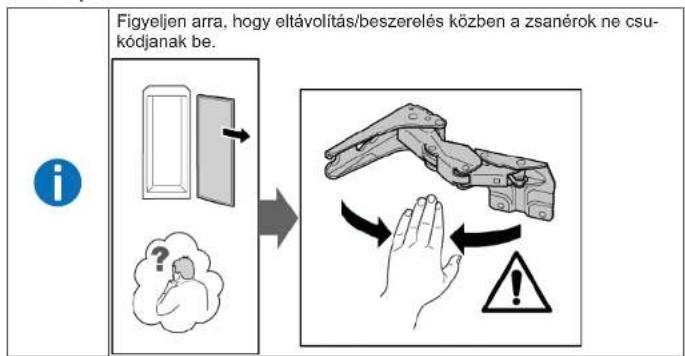

√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása

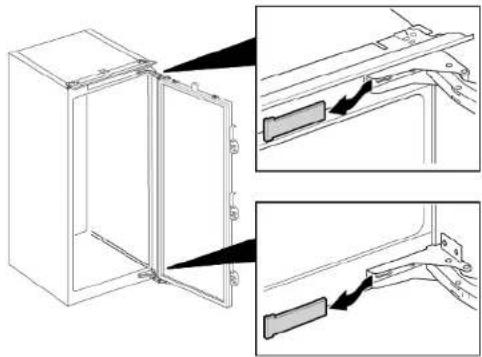

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.3.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.3.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.4.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.5.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Távolítsa el a tárolót (2).

→ Eltávolította a tárolót.

4.6.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→235

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra. Eltávolította az elválasztóelemet.

2. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
3. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.7.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.8.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A LED-es oldalvilágítás cseréje

Különleges eszközök

Tapadókorong ∅50 mm [00342224]

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végezlessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hűtőszekrény polcait.

4.9.1 LED-es oldalvilágítás eltávolítása

1. Nyomja a tapadókorongot a LED-es oldalvilágítás felső harmadára.

1. Húzza maga felé a tapadókorongot a LED-es oldalvilágítással együtt egyetlen forgó mozdulattal.

1. Válassza le az elektromos csatlakozást a LED-es oldalvilágításról. Eltávolította a LED-es oldalvilágítást.

4.9.2 A LED-es oldalvilágítás beszerelése

1. Csatlakoztassa az elektromos csatlakozást a LED-es oldalvilágításhoz.
2. Rögzítse a LED-es oldalvilágítást a helyére a rekeszfalon (kattanó hang).

Beszerelte a LED-es oldalvilágítást.

Javítás

4.10 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.10.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.10.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
