| Tipo di prodotto | Frigorifero a libera installazione |
| Marca | Bosch |
| Numero modello | KIF52AFF0 |
| Dimensioni (A x L x P) | 177,5 x 70,0 x 66,5 cm |
| Peso netto | 72 kg |
| Classe di efficienza energetica | E (Etichetta energetica UE) |
| Consumo energetico annuo | 198 kWh/anno |
| Livello di rumore | 39 dB(A) re 1 pW |
| Classe climatica | SN, N, ST, T (da 10 °C a 43 °C) |
| Sistema di raffreddamento | NoFrost (senza brina) |
| Refrigerante | R600a (isobutano) |
| Display | Display digitale LED della temperatura |
| Controllo della temperatura | Elettronico con comandi touch |
| Funzione SuperCool | Sì, raffreddamento rapido |
| Caratteristiche di sicurezza | Allarme porta, blocco bambini (opzionale) |
| Illuminazione interna | LED, luminosa ed efficiente dal punto di vista energetico |
| Pulizia e manutenzione | Sbrinamento automatico; pulire con un panno morbido umido |
| Disponibilità ricambi | Ricambi originali Bosch tramite partner di assistenza |
| Indice di riparabilità | 8,2 / 10 (indicativo) |
| Garanzia | 2 anni (soggetta a registrazione) |
Domande frequenti - KIF52AFF0 BOSCH
Domande degli utenti su KIF52AFF0 BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale KIF52AFF0 - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KIF52AFF0 del marchio BOSCH.
MANUALE UTENTE KIF52AFF0 BOSCH
▶ Extraire la tablette.

Consigli di riparazione - Frigorifero
i Utilizzo del documento 243
1.1 Avvertenze importanti 243
1.1.1 Scopo 243
1.2 Spiegazione dei simboli 243
1.2.1 Livelli di pericolo 243
1.2.2 Simboli di pericolo.... 243
1.2.3 Struttura degli avvertimenti 244
1.2.4 Simboli generici 244
Sicurezza.... 245
2.1 Note generali sulla sicurezza.... 245
2.1.1 Tutti gli elettrodomestici.... 245
Strumenti e ausili.... 246
Riparazione.... 247
4.1 Sostituzione della guarnizione della porta 247
4.1.1 Smontaggio della guarnizione della porta 247
4.1.2 Montaggio della guarnizione della porta.... 247
4.2 Sostituzione della cerniera piatta 250
4.2.1 Smontaggio della cerniera piatta.... 250
4.2.2 Montaggio della cerniera piatta 251
4.3 Sostituzione del balconcino della porta 252
4.3.1 Smontaggio del balconcino della porta 252
4.3.2 Montaggio del balconcino della porta 252
4.4 Sostituzione del ripiano.... 253
4.4.1 Smontaggio del ripiano....253
4.4.2 Montaggio del ripiano 253
4.5 Sostituzione del ripiano estraibile.... 254
4.5.1 Rimozione del ripiano estraibile 254
4.5.2 Inserimento del ripiano estraibile.... 254
4.6 Sostituzione del cassetto frutta e verdura.... 255
4.6.1 Rimozione del cassetto frutta e verdura.... 255
4.6.2 Inserimento del cassetto frutta e verdura 255
4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura..... 256
4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura.... 256
4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e ver- dura.... 256
4.8 Sostituzione del cassetto a 0 °C....257
4.8.1 Estrazione del cassetto a 0 °C....257
4.8.2 Inserimento del cassetto a 0 °C.... 257
4.9 Sostituzione della luce a barra laterale a LED.... 258
4.9.1 Smontaggio della luce a barra laterale a LED.... 258
4.9.2 Montaggio della luce a barra laterale a LED 259
4.10 Sostituzione del faretto a LED 260
4.10.1 Smontaggio del faretto a LED 260
4.10.2 Montaggio del faretto a LED 261
i Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.
| Livello di avvertimento Significato | |
| ⚠ PERICOLO | Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi. |
| ⚠ AVVERTENZA | Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi. |
| ⚠ ATTENZIONE | Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare questo messaggio di avvertimento può comportare danni materiali. |
Tabella 1: Livelli di pericolo
1.2.2 Simboli di pericolo
I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:
| Simbolo di pericolo Significato | |
| Messaggio di avvertimento generico | |
| Pericolo di scossa elettrica | |
| Pericolo di esplosione | |
| Rischio di ferite da taglio | |
i Utilizzo del documento
| Simbolo di pericolo Significato | ||
![]() | Pericolo di schiacciamento | |
![]() | Pericolo derivante da superfici calde | |
![]() | Pericolo derivante da forti campi magnetici | |
![]() | Pericolo derivante da radiazioni non ionizzanti | |
Tabella 2: Simboli di pericolo
1.2.3 Struttura degli avvertimenti
Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.


PERICOLO
Tipo e origine del pericolo!
Possibili conseguenze in caso di pericolo/avvertimento ignorato.
▶ Misure e divieti volti a prevenire il pericolo.
L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.


PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati i seguenti simboli generici:
| Simbolo generico Significato | ||
![]() | Identificazione di un suggerimento speciale (testo e/o grafica) | |
![]() | Identificazione di un suggerimento semplice (solo testo) | |
| [A237] | Identificazione di un link per un video tutorial | |
| [HSXY] | Identificazione degli strumenti necessari | |
![]() | Identificazione delle condizioni previe necessarie | |
| [XXXXY] | Identificazione di una condizione (se ..., allora ...) | |
![]() | Identificazione di un risultato | |
| Avvio Identificazione di un tasto o di un pulsante | ||
| [00123456] Identificazione di un codice articolo | ||
| Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio) | ||
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesioni causate da bordi taglienti!
■ Indossare guanti di protezione.
Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza
■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
■ Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili
| Designazione Dettagli Immagini | ||
| Panno di protezione [00342013] | 60 cm x 50 cm | ![]() |
| Ventosa [00342224] | ∅50 mm | |
| Utensile speciale [00342180] | ||
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") | ![]() |
Riparazione
4.1 Sostituzione della guarnizione della porta
Prerequisiti:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

- Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
| Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine. | |
| Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura. | |
| I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione. |
Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.

- if Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.
-
i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.
Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

- Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

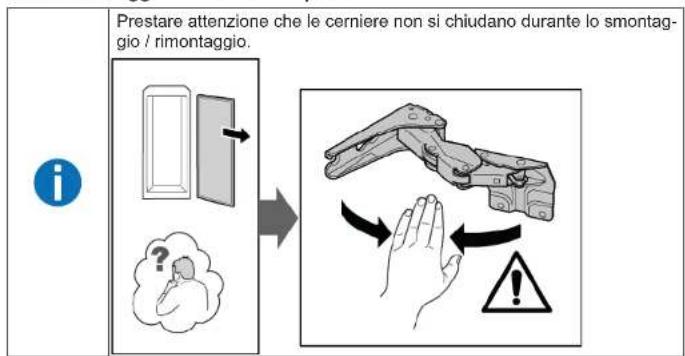

4.2 Sostituzione della cerniera piatta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]










Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.
4.2.1 Smontaggio della cerniera piatta

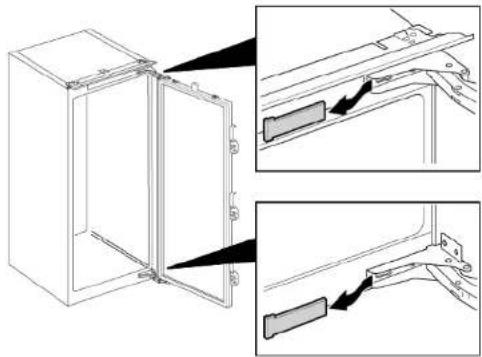

- Togliere le coperture delle due cerniere.

-

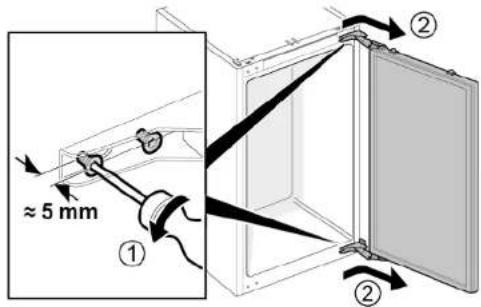

- Svitare le quattro viti (1).
-
Far scorrere e rimuovere la porta (2).

-
- Togliere le quattro viti (1).
-
Togliere le cerniere (2).

→ Le cerniere sono rimosse.
4.2.2 Montaggio della cerniera piatta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.3 Sostituzione del balconcino della porta
Prerequisiti:
La porta è aperta.
4.3.1 Smontaggio del balconcino della porta
- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.
4.3.2 Montaggio del balconcino della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.4 Sostituzione del ripiano
Prerequisiti:
La porta è aperta.
4.4.1 Smontaggio del ripiano
▶ Estrarre il ripiano.

Il ripiano è rimosso.
4.4.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.5 Sostituzione del ripiano estraibile
Prerequisiti:
La porta è aperta.
4.5.1 Rimozione del ripiano estraibile
- Estrarre il ripiano estraibile fino a sganciare il fermo.

-
Abbassare il ripiano estraibile e girarlo di lato.
-
Il ripiano estraibile è rimosso.
4.5.2 Inserimento del ripiano estraibile
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.6 Sostituzione del cassetto frutta e verdura
Prerequisiti:
La porta è aperta.
4.6.1 Rimozione del cassetto frutta e verdura

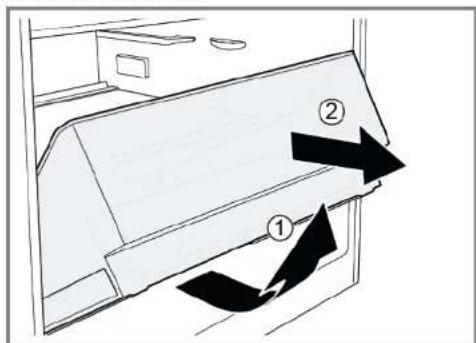

▶ 1. Estrarre completamente il cassetto (1).
2. Rimuovere il cassetto (2).

Il cassetto è rimosso.
4.6.2 Inserimento del cassetto frutta e verdura
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura
Prerequisiti:

La porta è aperta.
4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

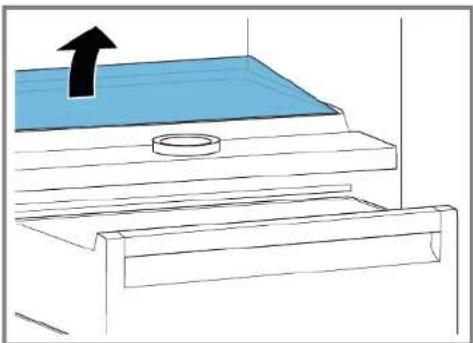

- Togliere la lastra di vetro dalla divisoria.

-
Togliere il cassetto frutta e verdura.→255
-
- Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
- Tirare la divisoria in avanti (2).

- Sollevare la divisoria e ruotarla di lato.
→ La divisoria è rimossa.
-
- Sollevare il coperchio del cassetto frutta e verdura.
-
Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.
Il coperchio del cassetto frutta e verdura è rimosso.
4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.8 Sostituzione del cassetto a 0 °C
Prerequisiti:
La porta è aperta.
4.8.1 Estrazione del cassetto a 0 °C
- Inclinare il cassetto a 0 °C in avanti (1).
- Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.
4.8.2 Inserimento del cassetto a 0 °C
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.9 Sostituzione della luce a barra laterale a LED
Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE
Bordi taglienti!
Ferite da taglio
- Indossare guanti di protezione.
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.
4.9.1 Smontaggio della luce a barra laterale a LED
- Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

- Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

- Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.
4.9.2 Montaggio della luce a barra laterale a LED
- Collegare il collegamento elettrico della luce a barra laterale a LED.
- Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
→ La luce a barra laterale a LED è montata.

Riparazione
4.10 Sostituzione del faretto a LED
Attrezzi speciali:
Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!


PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.


PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.


ATTENZIONE
Bordi taglienti! Ferite da taglio
- Indossare guanti di protezione.
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.
4.10.1 Smontaggio del faretto a LED
- Sganciare il coperchio del faretto a LED.

- Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

- Staccare il modulo del faretto a LED.

- Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.
4.10.2 Montaggio del faretto a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
1.2.4 Simbolurile generale 364
Siguranța.... 365
1.2.4 Simbolurile generale
Tabel 3: Simbolurile generale
