Tip izdelka	Prostostoječi hladilnik
Znamka	Bosch
Številka modela	KIF52AFF0
Mere (V x Š x G)	177.5 x 70.0 x 66.5 cm
Neto teža	72 kg
Razred energetske učinkovitosti	E (EU energetska nalepka)
Letna poraba energije	198 kWh/leto
Raven hrupa	39 dB(A) glede na 1 pW
Klimatski razred	SN, N, ST, T (10 °C do 43 °C)
Hladilni sistem	NoFrost (brez zmrzali)
Hladilno sredstvo	R600a (izobutan)
Prikazovalnik	LED digitalni prikazovalnik temperature
Nadzor temperature	Elektronski z upravljanjem na dotik
Funkcija SuperCool	Da, hitro hlajenje
Varnostne funkcije	Alarm za vrata, otroška ključavnica (izbirno)
Notranja osvetlitev	LED, svetla in energetsko učinkovita
Čiščenje in vzdrževanje	Samodejno odmrzovanje; obrišite z mehko vlažno krpo
Razpoložljivost rezervnih delov	Originalni Bosch deli preko servisnih partnerjev
Indeks popravljivosti	8,2 / 10 (okvirno)
Garancija	2 leti (ob registraciji)

Pogosto zastavljena vprašanja - KIF52AFF0 BOSCH

Kako nastavim pravilno temperaturo za svoj hladilnik Bosch KIF52AFF0?

Uporabite upravljanje na dotik na nadzorni plošči za nastavitev temperature. Priporočljiva temperatura hladilnika je 4 °C, zamrzovalnika pa -18 °C. Pritisnite gumba '+' ali '-' za spremembo nastavljene vrednosti. Prikazovalnik bo utripnil in nato potrdil novo nastavitev.

Kaj naredi funkcija SuperCool in kdaj naj jo uporabim?

SuperCool hitro zniža temperaturo hladilnika za hitro ohlajanje velikih količin hrane ali pijač. Aktivirajte jo s pritiskom na gumb SuperCool. Samodejno se izklopi po približno 6 urah za prihranek energije. Uporabite jo pred shranjevanjem večjih količin živil ali po daljšem odprtju vrat.

Zakaj moj hladilnik povzroča nenavadne zvoke?

Zvoki, kot so klikanje, brnenje ali grgranje, so normalni zaradi kompresorja, ventilatorjev in pretoka hladilnega sredstva. Glasno ropotanje pa lahko pomeni, da hladilnik ni poravnan. Prilagodite sprednje nogice za stabilizacijo. Če se pojavi vztrajen glasen zvok, kontaktirajte servis Bosch.

Kako očistim hladilnik Bosch KIF52AFF0?

Pred čiščenjem izključite aparat. Odstranite police in predale, jih operite s toplo milnico. Notranje površine obrišite z raztopino blagega detergenta in vode, nato dobro osušite. Izogibajte se abrazivnim čistilom ali gobicam. Zunanjost lahko očistite z mehko krpo in čistilom za nerjavno jeklo, če je potrebno.

Ali moram hladilnik odmrzniti ročno?

Ne, ta model ima tehnologijo NoFrost, ki preprečuje nabiranje ledu v zamrzovalnem predelu. Sistem samodejno odmrzne uparjalnik, zato ročno odmrzovanje ni potrebno. Vendar je priporočljivo občasno čiščenje notranjosti.

Kaj naj storim, če alarm za vrata neprestano zvoni?

Alarm za vrata se oglasi, če so vrata odprta več kot približno 60 sekund. Trdno zaprite vrata, da ustavite alarm. Če alarm ne preneha, preverite, ali predmet blokira vrata ali je tesnilo vrat poškodovano. Po potrebi zamenjajte tesnilo.

Kako lahko spremenim smer odpiranja vrat?

Prestavitev vrat je mogoča, vendar zahteva spretnost. Sledite navodilom po korakih v priročniku. Običajno morate odviti tečaje, odstraniti vrata in jih ponovno pritrditi na nasprotni strani. Uporabite priložene dele tečajev. Če niste prepričani, kontaktirajte servisnega tehnika Bosch.

Kje lahko najdem rezervne dele za svoj hladilnik?

Originalni Bosch rezervni deli so na voljo preko pooblaščenih servisnih centrov Bosch ali na spletu na portalu Bosch za rezervne dele. Za iskanje združljivih delov uporabite številko modela KIF52AFF0. Pogosti rezervni deli vključujejo police, predale, tesnila vrat in filtre.

Kakšna je energetska učinkovitost modela KIF52AFF0?

Bosch KIF52AFF0 ima EU razred energetske učinkovitosti E z letno porabo energije 198 kWh. Za optimalno varčevanje z energijo imejte vrata zaprta, ne vstavljajte vroče hrane in poskrbite, da aparat ni v bližini vira toplote.

Ali lahko ta hladilnik namestim v neogrevano garažo ali na prosto?

Klimatski razred tega modela je SN, N, ST, T, kar omogoča delovanje pri temperaturah okolice od 10 °C do 43 °C. Izogibajte se temperaturam pod 5 °C, saj hladilnik morda ne bo deloval pravilno. Ni zasnovan za uporabo na prostem (dež/vlaga). Namestite ga v suhem, prezračevanem prostoru.

NAVODILA ZA UPORABO KIF52AFF0 BOSCH

4.4.1 Plaukta iznemšana

- Izvelciet plauktu.

4.10.1 LED starmeša nonemšana

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 403

1.1 Pomembne informacije 403

1.1.1 Namen 403

1.2 Razlaga simbolov 403

1.2.1 Stopnje nevarnosti 403

1.2.2 Simboli za nevarmost.... 403

1.2.3 Struktura opozoril 404

1.2.4 Splošni simboli 404

Varnost....405

2.1 Splošna varnostna navodila 405

2.1.1 Vsi gospodinjski aparati.... 405

Orodja in pripomočki.... 406

Popravilo 407

4.1 Zamenjava tesnila vrat.... 407

4.1.1 Odstranjevanje tesnila vrat 407

4.1.2 Namestitev tesnila vrat 407

4.2.1 Odstranjevanje plošćatega tečaja 410

4.2.2 Namestitev ploščatega tečaja 411

4.3 Zamenjava vratnega predala.... 412

4.3.1 Odstranjevanje vratnega predala 412

4.3.2 Namestitev vratnega predala 412

4.4 Zamenjava police 413

4.4.1 Odstranjevanje police 413

4.4.2 Namestitev police 413

4.5.1 Odstranjevanje razširljive police 414

4.5.2 Namestitev razširljive police 414

4.6 Zamenjava predala za sadje in zelenjavo.... 415

4.6.1 Odstranjevanje predala za sadje in zelenjavo 415

4.6.2 Namestitev predala za sadje in zelenjavo 415

4.7 Zamenjava pregrade in police nad predalom za sadje in zelenjavo.... 416

4.7.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo 416

4.7.2 Namestitev pregrade in police nad predalom za sadje in zelenjavo..... 416

4.8 Zamenjava predala za podaljšanje svežine.... 417

4.8.1 Odstranjevanje predala za podaljšanje svežine 417

4.8.2 Namestitev predala za podaljšanje svežine 417

4.9 Zamenjava stranske svetlobne letve LED 418

4.9.1 Odstranjevanje stranske svetlobne letve LED.... 418

4.9.2 Namestitev stranske svetlobne letve LED 419

4.10 Zamenjava točkovne lučke LED 420

4.10.1 Odstranjevanje točkovne lučke LED 420

4.10.2 Namestitev točkovne lučke LED 421

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

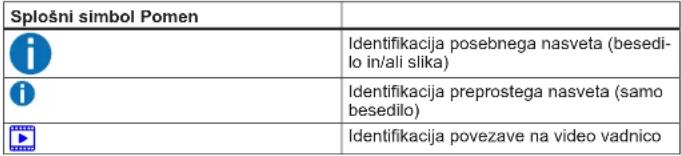

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Vakuumski prisesek[00342224]	50 mm
Posebno orodje[00342180]
Nastavek TorxTX20[00340865]	6,3 mm (1/4")

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. if Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

1. Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

4.2.1 Odstranjevanje ploščatega tečaja

1. 1. Odvijte štiri vijake (1).

2. Vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.3.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.3.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava police

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje police

- Izvlecite polico.

4.5.1 Odstranjevanje razširljive police

1. Razširljivo polico potegnite k sebi, dokler se zaklepni zapah ne sprosti.

1. Razširljivo polico poveznite navzdol in jo z obračanjem na stran odstranite.

2. Razširljiva polica je odstranjena.

4.5.2 Namestitev razširljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje predala za sadje in zelenjavo

1. Predal izvlecite do konca (1).

2. Predal odstranite (2).

4.6.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava pregrade in police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo

1. S pregrade odstranite stekleno ploščo.

4.8 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje predala za podaljšanje svežine

1. Predal za podaljšanje svežine nagnite k sebi (1).
2. Odstranite predal za podaljšanje svežine (2).

Predal za podaljšanje svežine je odstranjen.

4.8.2 Namestitev predala za podaljšanje svežine

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.9.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek namestite na zgornjo tretjino stranske svetlobne letve LED.

1. S krožnim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite električno povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.9.2 Namestitev stranske svetlobne letve LED

1. Priključite električno povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatiči se zaskočijo).
   Stranska svetlobna letev LED je nameščena.

Popravilo

4.10 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.10.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.10.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.
