ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AJ 4 Plus 100/57 AUT T.I.P.

Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Αντλία βαθέων φρεάτων

GR Δήλωση εναρμόνισης Ε.Ε.

Εμείς, η εταιρία Τ.Ι.Ρ. Technische Industrie Produkte GmbH (Τεχνικά Βιομηχανικά Προϊόντα Ε.Π.Ε.), οδός Siemensstrasse 17, D-74915 Waibstadt, δηλώνουμε με αποκλειστική ευθύνη ότι, τα παρακάτω αναγραφόμενα προϊόντα ανταποκρίνονται στις βασικές απαιτήσεις των ακολούθως αναφερόμενων οδηγιών της Ε.Ε. - και όλων των ακόλουθων τροποποιήσεων: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2009/125/EG

Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την Τ.Ι.Ρ.!

Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές

εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας τα πιο αξιόπτιστα ηλεκτρικά και ηλεκτρονικά εξαρτήματα τα οποία διασφαλίζουν ένα υψηλό επίπεδο ποιότητας και μια μεγάλη διάρκεια ζωής για το νέο σας προϊόν.

Σας παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες χρήσης, για να μπορέσετε να επωφεληθείτε όσο το δυνατόν περισσότερο από όλες τις δυνατότητες και τα χαρακτηριστικά του νέου σας προϊόντος.

Στο τέλος αυτών των οδηγιών μπορείτε επίσης να βρείτε μερικά διευκρινιστικά σχέδια & φωτογραφίες.

Ελπίζουμε ότι θα μείνετε ικανοποιημένοι από την καινούρια σας συσκευή!

Πίνακας Περιεχομένων

1. Γενικές Οδηγίες ασφαλείας .... 1
2. Τεχνικά Χαρακτηριστικά 2
3. Συνιστώμενες Χρήσεις 2
4. Περιεχόμενο Συσκευασίας .... 3
5. Εγκατάσταση 3
6. Ηλεκτρική σύνδεση 4
7. Θέση σε Λειτουργία...... 5
8. Αυτόματη λειτουργία/ Προστασία από λειτουργία εν ξηρώ...... 5
9. Συντήρηση και επίλυση προβλημάτων 6
10. Εγγύηση....8
11. πώς να παραγγείλετε ανταλλακτικά 8
12. Υπηρεσίας......8

Παράρτημα: Σχέδια & Φωτογραφίες

1. Γενικές Οδηγίες ασφαλείας

Σας παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες και να εξοικειωθείτε με τα στοιχεία ελέγχου και την σωστή χρήση αυτού του προϊόντος. Δεν θα φέρουμε ουδεμία ευθύνη σε περίπτωση που προκληθούν τυχόν ζημίες από την μη εφαρμογή των οδηγιών και των προφυλάξεων που αναφέρονται στο παρόν εγχειρίδιο οδηγιών. Οποιαδήποτε ζημιά σημειωθεί σαν αποτέλεσμα της μη τήρησης των οδηγιών και των κανονισμών που περιέχονται στις παρούσες οδηγίες χρήσεως δεν θα καλύπτεται από τους όρους της εγγύησης. Παρακαλούμε να κρατήσετε τις οδηγίες αυτές σε ένα ασφαλές μέρος και να τις δώσετε μαζί με το μηχάνημα εάν ποτέ το πουλήσετε.

Δεν επιτρέπεται η χρήση της συσκευής αυτής από άτομα μη εξοικειωμένα με τα περιεχόμενα αυτών των οδηγιών χρήσης.

Η αντλία δεν επιτρέπεται να χρησιμοποιείται από παιδιά.

Η αντλία μπορεί να χρησιμοποιηθεί από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και/ή γνώσης, εφόσον αυτά επιτηρούνται ή έχουν λάβει καθοδήγηση σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που προκύπτουν από τη χρήση της.Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Κρατάτε μακριά από παιδιά τη συσκευή και το καλώδιο σύνδεσής της.

Δεν επιτρέπεται η χρήση της αντλίας όταν υπάρχουν άτομα στο νερό.

Η αντλία πρέπει να τροφοδοτείται μέσω προστατευτικής διάταξης ρεύματος διαρροής (RCD / διακόπτης FI) με ονομαστικό ρεύμα διαρροής όχι μεγαλύτερο από 30 mA.

Αν υποστεί ζημιά το καλώδιο σύνδεσης ρεύματος αυτής της συσκευής, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το τμήμα εξυπηρέτησης πελατών του ή από άτομο με παρόμοια εξειδίκευση, για την αποφυγή δημιουργίας κινδύνων.

Σημειώσεις και οδηγίες επισημασμένες με τα παρακάτω σύμβολα, απαιτούν ιδιαίτερη προσοχή:

Η μη τήρηση των οδηγιών αυτών εμπεριέχει τον κίνδυνο προσωπικού τραυματισμού και/ή βλάβης της περιουσίας σας.

Η μη τήρηση των οδηγιών αυτών εμπεριέχει τον κίνδυνο ηλεκτρικής εκκένωσης που μπορεί να προκαλέσει προσωπικό τραυματισμό και/ή βλάβη της περιουσίας σας.

Σας παρακαλούμε να ελέγξετε την συσκευή για τυχόν φθορές κατά την μεταφορά. Σε περίπτωση φθοράς θα πρέπει να ενημερώσετε άμεσα, μέσα σε 8 ημέρες από την ημερομηνία αγοράς, το κατάστημα απ' όπου αγοράσατε την συσκευή σας.

1. Τεχνικά Χαρακτηριστικά

Μοντέλο	AJ 4 Plus 100/57 AUT
Τάση / συχνότητα	220-240 V~ / 50 Hz
Ισχύς	1.100 Watt
Τύπος Προστασίας	IPX8
Στόμιο κατάθλιψης	30,93 mm (1"), θηλυκό
Μέγιστη παροχή ( Q_max )1)	6.000 l/h
Μέγιστη πίεση λειτουργίας	5,7 bar
Μέγιστο μανομετρικό κατάθλιψης ( H_max )1)	57 m
Μέγιστο βάθος τοποθέτησης ▽	20 m
MEI2)	≥ 0,40
Μίεση Cut-in	~ 3 bar
Μέγιστο μέγεθος στερεών σωματιδίων	2 mm
Μέγιστη θερμοκρασία νερού ( T_max )	35 °C
Μέγιστος αριθμός εκκινήσεων-παύσεων / ώρα	30 (ομοιόμορφα κατανεμημένες)
Μήκος καλωδίου σύνδεσης	23 m
Τύπος καλωδίου	H07RN8-F
Βάρος (καθαρό)	~ 12,6 kg
Διαστάσεις (Μ x Π x Υ)	9,8 x 9,8 x 88 cm
Κωδικός προϊόντος	30082

1) Οι αναφερόμενες μέγιστες τιμές επιτεύχθηκαν με ένα καθαρό στόμιο εξόδου χωρίς στένωση.

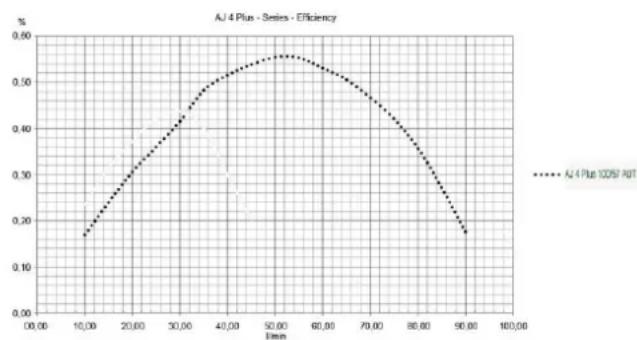

2.1. Πληροφορίες σύμφωνα με την οδηγία 2009/125/EG

2) "Ελάχιστος δείκτης απόδοσης" (MEI): είναι ένα αδιάστατο μέγεθος για τον υδραυλικό βαθμό απόδοσης της αντλίας στο βέλτιστο σημείο καθώς και σε συνθήκες μερικού φορτίου και υπερφόρτωσης. Η τιμή αναφοράς του MEI για αντλίες νερού με τον καλύτερο βαθμό απόδοσης είναι ≥ 0,70. Μπορείτε να βρείτε πληροφορίες σχετικά με την τιμή αναφοράς της απόδοσης στη διεύθυνση http://www.europump.org/efficiencycharts. Τις αντίστοιχες καμπύλες αναφοράς για τις αντλίες της σειράς ΑJ μπορείτε να τις βρείτε στο .MEI = 0,40 for Multistage Submersible 2900 rpm.
Η λειτουργία αυτής της αντλίας νερού σε διαφορετικά σημεία λειτουργίας μπορεί να είναι πιο αποδοτική και οικονομική αν π.χ. αυτή ελέγχεται με σύστημα ρύθμισης των στροφών, το οποίο προσαρμόζει τη λειτουργία της αντλίας στο σύστημα

3. Συνιστώμενες Χρήσεις

Οι αντλίες βαθέων φρεάτων Τ.Ι.Ρ., είναι πολύ αποτελεσματικές υποβρύχιες αντλίες, ειδικά σχεδιασμένες για να αντλούν νερό από μεγάλα βάθη. Με τον συμπαγή σχεδιασμό και την επαγγελματική τεχνολογία κατασκευής τους, οι αντλίες αυτές, μπορούν να χρησιμοποιηθούν, ακόμα και σε πολύ στενές γεωτρήσεις. Τα προϊόντα αυτά, με την υψηλή ποιότητα και την αξιόπιστη λειτουργία τους, σχεδιάστηκαν για διάφορες εφαρμογές, όπως άρδευση και τροφοδοσία συστημάτων νερού υπό πίεση.

Οι αντλίες αυτές είναι κατάλληλες για καθαρά νερά, που περιέχουν συσσωματώματα με μέγιστο μέγεθος αυτό που αναφέρεται στα τεχνικά χαρακτηριστικά της κάθε αντλίας.

Οι τυπικές χρήσεις μιας αντλίας βαθέων φρεάτων περιλαμβάνουν: Την άρδευση κήπων και παρτεριών, την τροφοδοσία του τοπικού δικτύου με νερό από πηγάδια, στέρνες ή δεξαμενές, την λειτουργία συστημάτων άρδευσης, τον καθαρισμό πλατειών και μονοπατιών, καθώς και την άντληση νερού από μεγάλα βάθη, άντληση νερού από μεγάλα βάθη.

Οι αντλίες βαθέων φρεάτων Τ.Ι.Ρ., είναι κατάλληλες για μόνιμη ή περιστασιακή εγκατάσταση Το προϊόν αυτό προορίζεται για ιδιωτική χρήση στον οικιακό τομέα και όχι για επαγγελματικούς ή βιομηχανικούς σκοπούς ή για συνεχή λειτουργία ανακύκλωσης.

Η συσκευή δεν είναι κατάλληλη για χρήση σε κολυμβητικές δεξαμενές ή για την άντληση πόσιμου νερού.

Η αντλία δεν είναι κατάλληλη για θαλασσινό νερό, διαβρωτικά, εύφλεκτα, τοξικά ή άλλα επικίνδυνα υγρά. Παρακαλούμε να προσέχετε την μέγιστη θερμοκρασία των υγρών που πρόκειται να αντληθούν, έτσι ώστε να μην υπερβαίνει την θερμοκρασία που αναφέρεται στα τεχνικά χαρακτηριστικά.

Στο εσωτερικό της αντλίας υπάρχουν ορισμένα λιπαντικά που σε περίπτωση ελαττωματικής λειτουργίας ή βλάβης της αντλίας μπορεί να μολύνουν το αντλούμενο υγρό. Τα λιπαντικά που χρησιμοποιούνται είναι βιοδιασπώμενα και ακίνδυνα για την υγεία του ανθρώπου.

4. Περιεχόμενο Συσκευασίας

Η συσκευασία αυτού του προϊόντος περιλαμβάνει:

Μία αντλία με καλώδιο σύνδεσης, ένα σχοινί ανάρτησης, ένα εγχειρίδιο οδηγιών χρήσης.

Παρακαλούμε να επαληθεύσετε ότι η συσκευασία του προϊόντος αυτού είναι πλήρης. Ανάλογα με τον σκοπό εφαρμογής του κάθε προϊόντος ενδέχεται να χρειάζονται επιπρόσθετα εξαρτήματα (παρακαλούμε ανατρέξτε στα κεφάλαία, «Εγκατάσταση», «Αυτοματοποίηση με είδικά εξαρτήματα» και «Πώς να παραγγείλλετε ανταλλακτικά»).

Εάν είναι δυνατόν παρακαλούμε να κρατήσετε την συσκευασία του προϊόντος έως ότου λήξει το χρονικό διάστημα της εγγύησης. Παρακαλούμε επίσης να απαλλαγείτε από τα υλικά συσκευασίας με ένα τρόπο φιλικό προς το περιβάλλον (ανακύκλωση).

5. Εγκατάσταση

5.1. Γενικές πληροφορίες εγκατάστασης

Καθ' όλη την διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να συνδεθεί με την ηλεκτρική τροφοδοσία.

Η αντλία και οι σωληνώσεις θα πρέπει να προστατεύονται από τον παγετό.

Λάβετε επίσης υπόψη σας και τις εικόνες, οι οποίες υπάρχουν μέσα στο κείμενο ή ως παράρτημα στο τέλος αυτών των οδηγιών χρήσης. Οι αριθμοί που αναφέρονται σε παρενθέσεις στα κατωτέρω αναφερόμενα, αφορούν την Εικ. 5 στο τέλος των οδηγιών χρήσης.

Όλες οι συνδέσεις των σωλήνων θα πρέπει να είναι καλά σφιγμένες μια και η διαρροή νερού από αυτές μπορεί να επηρεάσει την λειτουργία της αντλίας και να προξενήσει σημαντική ζημιά. Εάν απαιτηθεί παρακαλούμε χρησιμοποιήστε κάποιο στεγανοποιητικό υλικό για να στεγανοποιήσετε το σύστημα σας.

Όταν βιδώνετε τα εξαρτήματα στις διάφορες συνδέσεις, μην βάζετε υπερβολική δύναμη γιατί μπορεί να προκληθούν βλάβες στα σπειρώματα.

Όταν τοποθετείτε τις σωληνώσεις θα πρέπει να βεβαιώνεστε ότι η αντλία δεν υπόκειται σε κανενός είδους πιέσεις λόγω βάρους, κραδασμών, ή τάνυσης. Επιπλέον, οι σωληνώσεις δεν θα πρέπει να έχουν στριψίματα, μπερδέματα ή ανάποδη κλίση.

5.2. Εγκατάσταση του σωλήνα κατάθλιψης

Ο σωλήνας κατάθλιψης, οδηγεί τα αντλούμενα υγρά, από την αντλία έως το σημείο ζήτησης. Για να αποφύγετε τις μεγάλες, δυναμικές απώλειες πίεσης (απώλειες τριβών), θα πρέπει να χρησιμοποιείτε ένα σωλήνα κατάθλιψης διαμέτρου τουλάχιστον ίδιας με την διάμετρο του στομίου κατάθλιψης (5) της αντλίας.

Ο σωλήνας πίεσης που θα χρησιμοποιηθεί σε αυτή την εγκατάσταση, θα πρέπει να είναι ένας κατάλληλος, εύκαμπτος σωλήνας – για παράδειγμα ένας ειδικά σχεδιασμένος σωλήνας στράγγισης.

Οι σκληροί σωλήνες έχει αποδειχτεί ότι αποτελούν τον ιδανικό σωλήνα πίεσης σε μια μόνιμη εγκατάσταση. Η αντλία είναι εφοδιασμένη με μία ενσωματωμένη βαλβίδα αντεπιστροφής, που εμποδίζει το νερό να γυρίσει προς τα πίσω, από τον σωλήνα πίεσης προς την αντλία, όταν η λειτουργία της αντλίας σταματήσει και προστατεύει την αντλία από τις διάφορες υπερπιέσεις που μπορεί να δημιουργηθούν.

Ο σωλήνας πίεσης θα πρέπει να προσαρμοστεί στην έξοδο (5) της αντλίας.

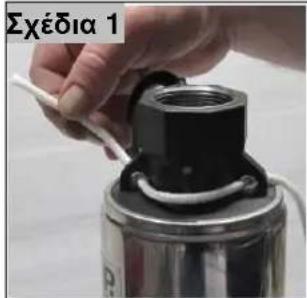

5.3. σχοινί ανάρτησης

Περάστε το παρεχόμενο σχοινί καθόδου όπως μπορείτε να δείτε στην Εικ. 1, μέσα από τους τρεις κρίκους στο πάνω άκρο της αντλίας. Κατόπιν στερεώστε το σχοινί με διπλό κόμπο (Εικ. 2). Προσέξτε το σχοινί καθόδου να είναι σταθερά στερεωμένο στην αντλία.

5.4. Πώς να τοποθετήσετε την αντλία

Για να κατεβάσετε ή να σηκώσετε την αντλία, θα πρέπει να χρησιμοποιήσετε ένα κατάλληλο σχοινί ανάρτησης, αλλά ποτέ τον σωλήνα πίεσης ή το καλώδιο της ηλεκτρικής τροφοδοσίας.

Για να κατεβάσετε, ή να σηκώσετε την αντλία από το νερό, θα πρέπει να χρησιμοποιήσετε ένα σχοινί ανάρτησης κατάλληλο για τον σκοπό αυτό. Παρακαλούμε να χρησιμοποιήσετε ένα σχοινί κατασκευασμένο από ανοξείδωτο ατσάλι, ή ένα σχοινί από συνθετικά υλικά, όπως το νάυλον. Για την αποφυγή σπασίματος δεν θα πρέπει να χρησιμοποιούνται σχοινιά από υλικά που μπορεί να οξειδωθούν ή να γεράσουν. Το σχοινί ανάρτησης θα πρέπει, όχι μόνο να αντέχει το βάρος της αντλίας, του καλωδίου ηλεκτρικής τροφοδοσίας και του νερού που θα υπάρχει μέσα στον σωλήνα πίεσης, αλλά θα πρέπει επίσης να είναι ανθεκτικό και στην επιπλέον καταπόνηση που θα δεχθεί κατά την διάρκεια λειτουργίας της αντλίας.

Στον βασικό εξοπλισμό αυτού του μοντέλου περιλαμβάνεται ένα σχοινί ανάρτησης υψηλής αντοχής (1). Για να δέσετε το σχοινί ανάρτησης στην αντλία, παρακαλούμε να χρησιμοποιήσετε τις δύο οπές ανάρτησης (2) που είναι τοποθετημένες στο επάνω μέρος της αντλίας.

Βεβαιωθείτε ότι η αντλία θα κινείται κάθετα όταν την ανασηκώνετε με το σχοινί ανάρτησης. Το σχοινί ανάρτησης, το καλώδιο ηλεκτρικής τροφοδοσίας (3) και ο σωλήνας πίεσης, θα πρέπει να δένονται μαζί, ανά 2 μέτρα περίπου, χρησιμοποιώντας μία κατάλληλη συγκολλητική ταινία ή δεσίματα καλωδίου έτσι ώστε να μην μπλέκονται μεταξύ τους κατά το κατέβασμα ή το ανέβασμα της αντλίας.

Κατεβάστε προσεκτικά την αντλία μέσα στο νερό, χρησιμοποιώντας το σχοινί ανάρτησης. Βεβαιωθείτε ότι η αντλία δεν θα χτυπήσει και δεν θα τριφτεί, στα τοιχώματα της γεώτρησης. Η αντλία θα πρέπει να βυθιστεί εντελώς μέσα στο νερό. Η ελάχιστη απόσταση από τον πυθμένα θα πρέπει να είναι 0.5 m έτσι ώστε να αποφύγετε την αναρρόφηση από την αντλία, λάσπης, άμμου, λίθων, κλπ.

Για να εξασφαλιστεί αυτή η τοποθέτηση, συνιστούμε να κατεβάσετε την αντλία ως τον πυθμένα του διατρήματος της γεώτρησης και το βάθος βύθισης που μετράται με αυτό τον τρόπο να το σημαδέψετε στο τεντωμένο σχοινί. Κάνετε ένα δεύτερο σημάδι 0,5 m πιο κάτω (προς την κατεύθυνση της αντλίας). Τραβήξτε τώρα την αντλία 50 cm προς τα πάνω και στερεώστε τη συσκευή σε αυτή τη θέση λαμβάνοντας υπόψη σας το δεύτερο σημάδι. Παρακαλούμε να προσέξετε το μέγιστο βάθος βύθισης της αντλίας σε υγρό να είναι 20 m.

6. Ηλεκτρική σύνδεση

Η συσκευή είναι εφοδιασμένη με ένα καλώδιο ηλεκτρικής τροφοδοσίας και ένα ρευματολήπτη (φις). Το καλώδιο και το φις θα πρέπει, εάν χρειαστεί, να αντικαθίστανται από ένα ειδικευμένο ηλεκτρολόγο, για να αποφύγετε κάθε περίπτωση κινδύνου. Παρακαλούμε να μην χρησιμοποιείτε το καλώδιο ηλεκτρικής τροφοδοσίας για να μεταφέρετε την αντλία και επίσης μην τραβάτε το καλώδιο για να βγάλετε το φις από την πρίζα. Προστατέψτε το καλώδιο και το φις από θερμότητα, λάδια και αιχμηρές επιφάνειες.

Οι τιμές που αναφέρονται στα τεχνικά χαρακτηριστικά θα πρέπει να ανταποκρίνονται στις τιμές του κυρίως δικτύου ηλεκτρικής τροφοδοσίας. Το πρόσωπο που θα είναι υπεύθυνο για την εγκατάσταση, θα πρέπει να επίβεβαιώσει ότι η ηλεκτρική σύνδεση είναι γειωμένη σύμφωνα με τις ισχύουσες προδιαγραφές.

Η ηλεκτρική σύνδεση θα πρέπει να είναι εφοδιασμένη με ένα ρελέ διαφυγής με μεγάλη ευαισθησία (FI διακόπτης): Δ = 30 mA (DIN VDE 0100-739).

Σε περίπτωση που χρησιμοποιείται κάποια επέκταση καλωδίου (μπαλαντέζα), αυτή δεν θα πρέπει να έχει διατομή μικρότερη από την διατομή του κυρίως καλωδίου με σήμανση H07RN-F (3 x 1,0 mm²). Τόσο ο ρευματοδότης (πρίζα), όσο και ο ρευματολήπτης (φις), θα πρέπει να έχουν αδιάβροχο σχεδιασμό.

7. Θέση σε Λειτουργία

Κανένας δεν θα πρέπει να βρίσκεται μέσα στο νερό όταν λειτουργεί η αντλία.

Η αντλία θα πρέπει να λειτουργεί μόνο μέσα στην περιοχή λειτουργίας που αναφέρεται πάνω στην πινακίδα της.

Η ξηρή λειτουργία - δηλαδή η λειτουργία της αντλίας χωρίς την ύπαρξη νερού - θα πρέπει να αποφεύγεται μια και η απουσία του νερού μπορεί να οδηγήσει σε υπερθέρμανση, που μπορεί να προκαλέσει μεγάλη ζημιά στην αντλία.

Παρακαλούμε να βεβαιωθείτε ότι όλες οι ηλεκτρικές συνδέσεις βρίσκονται σε περιοχή μακριά από το νερό.

Καθ' όν χρόνο η συσκευή είναι στο ρεύμα δεν θα πρέπει ποτέ κανείς να βάζει τα δάχτυλα του κοντά στο άνοιγμα της αντλίας.

Η αντλία δεν θα πρέπει να λειτουργεί όταν το στόμιο εξόδου, του σωλήνα πίεσης, είναι κλειστό.

Παρακαλούμε να επιθεωρήσετε οπτικά την αντλία προτού την θέσετε σε λειτουργία. Η επιθεώρηση αυτή αναφέρεται κυρίως στο καλώδιο της ηλεκτρικής τροφοδοσίας και στον ρευματολήπτη (φις). Βεβαιωθείτε επίσης ότι όλες οι βίδες είναι καλά σφιγμένες και επιβεβαιώστε την καλή κατάσταση όλων των συνδέσεων. Μία ελαττωματική αντλία δεν πρέπει ποτέ να χρησιμοποιείται. Σε οποιαδήποτε περίπτωση ζημιάς, η αντλία θα πρέπει πάντοτε να ελέγχεται από ένα ειδικευμένο τεχνικό.

Ανοίξτε. εάν υπάρχει, κάποια διάταξη απομόνωσης του στομίου εξόδου του σωλήνα πίεσης, πχ μία βρύση. Βάλτε το φις του καλωδίου ηλεκτρικής τροφοδοσίας, σε μία πρίζα 230V ΑС. Κατά την πρώτη θέση σε λειτουργία, η ενσωματωμένη προστασία κατά της λειτουργίας εν ξηρώ ενεργοποιεί την αντλία μετά από καθυστέρηση περ. 10 δευτερολέπτων. Σε μικρό χρονικό διάστημα η αντλία αντλεί νερό.

Για τον τερματισμό της λειτουργίας, κλείστε τη συσκευή κατανάλωσης (καταναλωτή, π.χ. τη βρύση). Μετά από λίγο η αντλία σταματά αφού επιτευχθεί η μέγιστη πίεση. Μόλις ανοίξετε πάλι έναν καταναλωτή και η πίεση στο σύστημα μειωθεί κάτω από τα 3 bar, η αντλία αρχίζει πάλι να λειτουργεί. Παρόλο που η αντλία είναι εξοπλισμένη με ενσωματωμένη προστασία από λειτουργία εν ξηρώ, θα πρέπει να αποτρέπεται λειτουργία της αντλίας χωρίς να μπορεί να αντλεί νερό, επειδή η έλλειψη νερού προκαλεί υπερθέρμανση της αντλίας. Κάτι τέτοιο θα προκαλέσει σημαντική ζημιά στην αντλία. Η κύρια αιτία της ξηρής λειτουργίας, είναι συνήθως ένας βουλωμένος, ή τρύπιος σωλήνας αναρρόφησης, ή η παντελής έλλειψη νερού. Στο περιβάλλον μιας γεώτρησης, το επίπεδο του νερού μπορεί να μεταβάλλεται συνεχώς, εξαιτίας της άντλησης του νερού, των καιρικών ή εποχικών συνθηκών, ή για οποιαδήποτε άλλη αιτία. Για τον λόγο αυτό συνιστάται η τοποθέτηση ενός αυτομάτου συστήματος μέτρησης της στάθμης του νερού.

Οι ηλεκτρικές αντλίες της σειράς Τ.Ι.Ρ. Α.Υ 4 Plus, είναι εφοδιασμένες με ένα, ενσωματωμένο, θερμικό προστασίας του κινητήρα. Σε περίπτωση υπερφόρτισης, ο κινητήρας θα σβήσει από μόνος του και θα ξεκινήσει και πάλι όταν κρυώσει. Για πιθανά προβλήματα και τον τρόπο επίλυσης τους, παρακαλούμε να αναφερθείτε στο κεφάλαιο «Συντήρηση και Επίλυση Προβλημάτων».

8. Αυτόματη λειτουργία/ Προστασία από λειτουργία εν ξηρώ

Το ενσωματωμένο ηλεκτρονικό σύστημα ελέγχου επιτρέπει αυτόματη λειτουργία της αντλίας, ώστε το αντλούμενο νερό να μπορεί να χρησιμοποιηθεί όπως από τη βρύση. Η αντλία ενεργοποιείται και απενεργοποιείται απλά με το άνοιγμα ή κλείσιμο κάποιας βρύσης ή άλλων καταναλωτών.

Μόλις συνδεθεί στο δίκτυο ρεύματος, η αντλία ξεκινά μετά από καθυστέρηση 10 δευτερολέπτων και αρχίζει να αντλεί νερό. Μετά το κλείσιμο των καταναλωτών και την επίτευξη της μέγιστης πίεσης, η αντλία απενεργοποιείται. Η αυτόματη ενεργοποίηση της αντλίας γίνεται όταν με το άνοιγμα ενός καταναλωτή η πίεση στο σύστημα σωληνώσεων πέσει κάτω από τα 3 bar.

Η αυτόματη απενεργοποίηση της αντλίας γίνεται - αντίθετα με τις αντλίες με δοχεία πίεσης όπως για παράδειγμα τα οικιακά συστήματα νερού - όχι με την επίτευξη μιας ορισμένης πίεσης απενεργοποίησης, αλλά μέσω της μείωσης της παροχής σε ελάχιστες τιμές με το κλείσιμο των καταναλωτών. Τότε στο σύστημα σωληνώσεων υπάρχει η μέγιστη επιτεύξιμη πίεση της αντλίας (περ. 5,7 bar). Το ηλεκτρονικό σύστημα ελέγχου της αντλίας τότε καθυστερεί την απενεργοποίηση περίπου κατά 40 δευτερόλεπτα. Αυτή η τεχνική μειώνει τη συχνότητα ενεργοποίησης της αντλίας σε περίπτωση χαμηλών παροχών συμβάλλοντας έτσι σε έναν τρόπο λειτουργίας που

GR

την προστατεύει από φθορά. Σε περίπτωση λειτουργίας εν ξηρώ αυτή η λειτουργία επίσης ενεργοποιείται και επιτρέπει αποτελεσματική προστασία της συσκευής από ζημιές που μπορούν να προκληθούν από τη λειτουργία χωρίς νερό.

Σε περίπτωση έλλειψης νερού, η αντλία προσπαθεί για περ. 40 δευτερόλεπτα να αντλήσει νερό και κατόπιν απενεργοποιείται για 10 δευτερόλεπτα. Κατόπιν προσπαθεί πάλι να ξεκινήσει και επαναλαμβάνει αυτές τις προσπάθειες συνολικά ακόμη 3 φορές. Μετά από μια παύση μιας ώρας, διενεργούνται πάλι 4 κύκλοι εκκίνησης. Αν και τότε δεν είναι εφικτή η άντληση νερού, π.χ. λόγω φραγμένων ανοιγμάτων αναρρόφησης ή πολύ χαμηλής στάθμης νερού, η αντλία μεταβαίνει σε λειτουργία βλάβης και δεν μπορεί να ξεκινήσει πάλι χωρίς επέμβαση του χρήστη. Διορθώστε την αιτία της λειτουργίας εν ξηρώ και βεβαιωθείτε ότι η στάθμη του νερού είναι επαρκής για κανονική απόδοση της αντλίας. Για να θέσετε πάλι σε λειτουργία την αντλία, πρέπει να πραγματοποιήσετε επαναφορά αποσυνδέοντας την αντλία από το δίκτυο ρεύματος για περ. 10 δευτερόλεπτα με αποσύνδεση του φις. Η θέση σε λειτουργία επιτυγχάνεται με νέα σύνδεση με το δίκτυο ρεύματος.

9. Συντήρηση και επίλυση προβλημάτων

Προτού ξεκινήσετε οποιαδήποτε εργασία συντήρησης θα πρέπει να απομακρύνετε την αντλία από την ηλεκτρική τροφοδοσία. Σε αντίθετη περίπτωση, υπάρχει ο κίνδυνος ακούσιας εκκίνησης της αντλίας.

Αποποιούμαστε από κάθε ευθύνη, για οποιαδήποτε ζημιά προκληθεί εξαιτίας λανθασμένης απόπειρας επισκευής. Οποιαδήποτε ζημιά προκληθεί από λανθασμένη απόπειρα επισκευής, θα έχει σαν αποτέλεσμα την απόρριψη οποιασδήποτε αίτησης για εγγύηση.

Η τήρηση των όρων και η χρησιμοποίηση της αντλίας για τις συνιστώμενες χρήσεις μόνο, θα μειώσει τον κίνδυνο δυσλειτουργιών και θα επιμηκύνει την λειτουργική διάρκεια ζωής της συσκευής σας. Η άμμος και άλλα διαβρωτικά υλικά που τυχόν περιέχονται μέσα στο νερό που πρόκειται να αντληθεί. Θα επιταχύνουν την διαδικασία της φυσιολογικής φθοράς και θα επιταχύνουν την πτώση της αποτελεσματικότητας της.

Εάν η αντλία λειτουργεί κανονικά δεν θα χρειαστεί καμία συντήρηση.

Αν το αντλούμενο νερό δεν είναι επαρκώς καθαρό, μπορεί να καταστεί αναγκαίο να καθαρίσετε το φίλτρο αναρρόφησης (4) με μια ατσαλόβουρτσα για να απομακρύνετε τις ακαθαρσίες που έχουν συσσωρευτεί στην εξωτερική του επιφάνεια. Για να το κάνετε αυτό, πρέπει να αποσυνδέσετε την αντλία από το δίκτυο ρεύματος και να την αφαιρέσετε από το νερό. Αν ο εξωτερικός καθαρισμός δεν αρκεί, μπορείτε να αφαιρέστε το έλασμα ανοξείδωτου χάλυβα του φίλτρου (4) από την αντλία, ξεβιδώνοντας δύο βίδες τύπου Philips (Εικ. 3).

Τότε μπορείτε να καθαρίσετε και την εσωτερική πλευρά του φίλτρου αναρρόφησης (4) χρησιμοποιώντας μια ατσαλόβουρτσα. Κατόπιν πρέπει να ξεπλύνετε το έλασμα του φίλτρου με καθαρό νερό και να το τοποθετήσετε πάλι στην αντλία (Εικ. 4). Κάθε περαιτέρω αποσυναρμολόγηση και αντικατάσταση εξαρτημάτων επιτρέπεται να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένο σημείο εξυπηρέτησης πελατών, για την αποφυγή κινδύνων.

Αποσυναρμολόγηση	συνέλευση
Σχέδια 3	Σχέδια 4

Εάν είναι απαραίτητο, συνιστάται να καθαρίσετε το φίλτρο εισαγωγής (4), που μπορεί να αποσπαστεί από την αντλία, αφού ξεβιδώσετε τις κατάλληλες βίδες. Στην συνέχεια, θα πρέπει να χρησιμοποιήσετε μία συρματόβουρτσα, για να καθαρίσετε, τόσο την εσωτερική, όσο και την εξωτερική επιφάνεια του φίλτρου εισαγωγής. Για να ολοκληρώσετε την διαδικασία καθαρισμού, παρακαλούμε να ξεπλύνετε το φίλτρο με καθαρό νερό και να το τοποθετήσετε και πάλι στην αντλία. Ο καθαρισμός των υδραυλικών τμημάτων της αντλίας, θα πρέπει να γίνεται μόνο από ένα ειδικευμένο και εξουσιοδοτημένο αντιπρόσωπο, ή συνεργείο επισκευής. Για να αποφύγετε οποιονδήποτε κίνδυνο, τυχόν περαιτέρω αποσυναρμολόγηση και / ή συναρμολόγηση, θα πρέπει να γίνονται μόνο από τον κατασκευαστή, ή κάποιο εξουσιοδοτημένο συνεργείο.

Εάν μείνει νερό μέσα στην αντλία, τότε αυτό, σε περίπτωση παγετού, μπορεί να παγώσει και να δημιουργήσει σημαντική ζημιά στην αντλία. Για τον λόγο αυτό, η αντλία θα πρέπει να απομακρύνεται από το νερό και να

αδειάζει εντελώς, όταν οι θερμοκρασίες πέφτουν κάτω από το όριο όπου το νερό παγώνει. Παρακαλούμε να αποθηκεύσετε την αντλία, σε ένα ξηρό και προστατευμένο, από τον παγετό, χώρο.

Σε περίπτωση προβληματικής λειτουργίας, θα πρέπει πρώτα να ελέγξετε εάν το πρόβλημα προέρχεται από κάποιο λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν οφείλεται σε βλάβη της συσκευής (πχ διακοπή της ηλεκτρικής τροφοδοσίας).

Ο παρακάτω πίνακας, παρουσιάζει ορισμένα προβλήματα που μπορεί να παρουσιαστούν κατά την λειτουργία του μηχανήματος, τις πιθανές αιτίες που τα δημιούργησαν και τον τρόπο αποκατάστασης τους. Όλες οι ενέργειες που αναφέρονται, θα πρέπει να γίνονται αφού πρώτα το μηχάνημα αποσυνδεθεί από την ηλεκτρική τροφοδοσία. Εάν δεν μπορείτε μόνοι σας να διορθώσετε τα προβλήματα αυτά, σύμφωνα με τις οδηγίες που δίνονται, απευθυνθείτε σε ένα ειδικευμένο service, ή στο κατάστημα από το οποίο αγοράσατε την συσκευή σας. Οποιαδήποτε άλλη επισκευή, πέραν αυτών που αναφέρονται στον παρακάτω πίνακα, θα πρέπει να γίνεται, αποκλειστικά και μόνο, από εξειδικευμένο προσωπικό. Παρακαλούμε να έχετε υπόψιν σας, ότι εγγυήσεις για ζημιές που προκλήθηκαν από λανθασμένες απόπειρες επισκευής, δεν θα γίνονται δεκτές και το εργοστάσιο δεν θα φέρει ουδεμία ευθύνη, για τυχόν άλλες ζημιές που θα ήταν δυνατόν να προκληθούν στην συνέχεια.

ΠΡΟΒΛΗΜΑ	ΠΙΘΑΝΗ ΑΙΤΙΑ	ΑΠΟΚΑΤΑΣΤΑΣΗ
1. Η αντλία δεν στέλνει νερό και ο κινητήρας δεν λειτουργεί.any liquid, the motor is not running.	1. Δεν υπάρχει ηλεκτρικό ρεύμα.2. Έχει ενεργοποιηθεί το θερμικό προστασίας του κινητήρα.3. Ο πυκνωτής είναι ελαπτωματικός.4. Η φτερωτή της αντλίας έχει κολλήσει.	1. Χρησιμοποιείστε μια συσκευή, που να ανταποκρίνεται στις προδιαγραφές GS, για να ελέγξετε εάν υπάρχει ηλεκτρικό ρεύμα στο δίκτυο (ακολουθείστε όλες τις οδηγίες ασφαλείας). Βεβαιωθείτε ότι ο ρευματολήπτης είναι στην σωστή θέση.2. Βγάλτε την αντλία από το ρεύμα και αφήστε την να κριώσει για να εξαλειφθεί η αιτία ενεργοποίησης του θερμικού.3. Παρακαλούμε να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών.4. Αποκαταστήστε το κόλλημα της φτερωτής.
2. Ο κινητήρας δουλεύει, αλλά η αντλία δεν στέλνει νερό.	1. Οι οπές άντλησης είναι φραγμένες.2. Ο σωλήνας πίεσης είναι φραγμένος.3. Υπάρχουν συσσωματώματα ή άλλα παρόμοια εμπόδια στους σωλήνες μεταφοράς του νερού.4. Η βαλβίδα αντεπιστροφής είναι φραγμένη ή ελαπτωματική.5. Οι οπές εισόδου του νερού, δεν είναι βυθισμένες μέσα στο νερό.6. Έχετε υπερβεί το μέγιστο ύψος αναρρόφησης, που αναγράφεται στα τεχνικά χαρακτηριστικά της αντλίας.	1. Απομακρύνετε τα διάφορα σωματίδια.2. Απομακρύνετε τα διάφορα σωματίδια.3. Αφαιρέστε τα συσσωματώματα ή άλλα εμπόδια που υπάρχουν στους σωλήνες μεταφοράς του νερού.4. Εξαλείψτε την αιτία μπλοκαρίσματος της ποδοβαλβίδας (βαλβίδας αντεπιστροφής), ή αντικαταστήστε την εάν είναι χαλασμένη.5. Βυθίστε την αντλία, έτσι ώστε οι οπές εισόδου να βρίσκονται μέσα στο νερό που πρόκειται να αντληθεί.6. Αλλάξτε την όλη εγκατάσταση, έτσι ώστε το ύψος αναρρόφησης να μην υπερβαίνει την μέγιστη τιμή.
3. Η αντλία σταματά μετά από μικρό διάστημα λειτουργίας, διότι ενεργοποιείται το θερμικό προστασίας του κινητήρα.	1. Το δίκτυο ηλεκτρικής τροφοδοσίας δεν συμφωνεί με τις προδιαγραφές που αναφέρονται στην πλακέτα.2. Ανατρέξτε στα σημεία 2.1 έως 2.5.3. Το αντλούμενο υγρό είναι πολύ παχύρρευστο.4. Η θερμοκρασία του υγρού είναι πολύ υψηλή.5. Η αντλία δουλεύει εν ξηρώ.	1. Χρησιμοποιείστε μια συσκευή, που να ανταποκρίνεται στις προδιαγραφές GS, για να ελέγξετε την τάση στα καλώδια τροφοδοσίας (ακολουθείστε όλες τις οδηγίες ασφαλείας).2. Ανατρέξτε στα σημεία 2.1 έως 2.5.3. Η αντλία ίσως δεν είναι κατάλληλη για αυτό το είδος του υγρού. Εάν είναι δυνατόν το υγρό θα πρέπτει να αραιωθεί.4. Βεβαιωθείτε ότι τόσο η θερμοκρασία του υγρού που πρόκειται να αντληθεί, όσο και η θερμοκρασία του περιβάλλοντος, δεν υπερβαίνουν τις αποδεκτές τιμές.5. Αποκαταστήστε τις αιτίες της ξηρής λειτουργίας.
4. Διακοπτόμενη ή ανώμαλη λειτουργία.	1. Ανατρέξτε στα σημεία 2.1 έως 2.5.2. Αναφερθείτε στο τμήμα 3.3. Αναφερθείτε στο τμήμα 3.4. Υπερβολική τάση ρεύματος.5. Ο κινητήρας είναι κατεστραμμένος.	1. Ανατρέξτε στα σημεία 2.1 έως 2.5.2. Αναφερθείτε στο τμήμα 3.3. Αναφερθείτε στο τμήμα 3.4. Βεβαιωθείτε ότι η τάση του ρεύματος είναι μέσα στα όρια που αναφέρονται.5. Παρακαλούμε να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών.
5. Η παροχή του νερού που δίνει η αντλία είναι ανεπαρκής.	1. Ανατρέξτε στα σημεία 2.1 έως 2.5.	1. Ανατρέξτε στα σημεία 2.1 έως 2.5.

10. Εγγύηση

Η παρούσα συσκευή κατασκευάστηκε και επιθεωρήθηκε σύμφωνα με τις τελευταίες τεχνολογικές μεθόδους. Ο πωλητής εγγυάται για τυχόν προβλήματα, που οφείλονται σε αστοχία του υλικού ή σε ανθρώπινο λάθος, σύμφωνα με τις νομικές διατάξεις που ισχύουν στην χώρα από την οποία αγοράστηκε το μηχάνημα. Η περίοδος εγγύησης ξεκινά την ημερομηνία αγοράς του προϊόντος και υπόκειται στις παρακάτω διατάξεις:

Κατά την περίοδο της εγγύησης, όλες οι βλάβες που οφείλονται σε ελαττωματικά υλικά ή κατασκευή, θα αποκαθίστανται δωρεάν. Οποιοδήποτε πρόβλημα παρουσιαστεί θα πρέπει να αναφέρεται αμέσως μόλις ανιχνευθεί.

Η εγγύηση καθίσταται άκυρη σε περίπτωση επέμβασης στο μηχάνημα από τον αγοραστή ή κάποιο τρίτο πρόσωπο. Ζημιές προερχόμενες από λάθη κατά την μεταφορά, τον χειρισμό, την εγκατάσταση ή την αποθήκευση, καθώς και ζημιές προερχόμενες από φυσικές καταστροφές ή άλλους εξωτερικούς παράγοντες, δεν καλύπτονται από την παρούσα εγγύηση.

Τα τμήματα εκείνα που υπόκεινται σε φυσιολογική φθορά, όπως πχ η φτερωτή της αντλίας και οι μηχανικοί στυπιοθλίπτες του άξονα, εξαιρούνται από την παρούσα εγγύηση.

Όλα τα μέρη του μηχανήματος, κατασκευάστηκαν με μεγάλη προσοχή και με υψηλής ποιότητας υλικά και έχουν σχεδιαστεί για μεγάλη διάρκεια ζωής. Θα πρέπει όμως να γίνει αντιληπτό, ότι υπάρχει πάντοτε μία φυσιολογική φθορά, που εξαρτάται από το είδος και την ένταση της χρήσης, καθώς και τα διαστήματα μεταξύ των συντηρήσεων. Η συμμόρφωση με τις οδηγίες εγκατάστασης και συντήρησης, που περιέχονται στο παρόν εγχειρίδιο, θα συντελέσει κατά πολύ στην αύξηση της ζωής των τμημάτων που υπόκεινται σε φθορά.

Σε περίπτωση παραπόνων, διατηρούμε το δικαίωμα να επισκευάσουμε, ή να αντικαταστήσουμε, τα φθαρμένα τμήματα ή και ολόκληρο το μηχάνημα. Τα τμήματα που αντικαθίστανται, θα περνούν στην ιδιοκτησία μας. Περαιτέρω αιτήματα για ζημίες που έχουν ήδη εκκαθαριστεί, εξαιρούνται από την παρούσα εγγύηση, εκτός εάν πρόκειται για ζημίες που έχουν προκληθεί από σκόπιμες ενέργειες, ή από αμέλεια, εκ μέρους του κατασκευαστή. Η εγγύηση δεν καλύπτει οποιαδήποτε άλλη περίπτωση εκτός από αυτές που αναφέρθηκαν παραπάνω. Η εγγύηση θα πρέπει να αποδεικνύεται από τον αγοραστή με την επίδειξη της σχετικής απόδειξης αγοράς. Η παρούσα εγγύηση ισχύει στην χώρα στην οποία έγινε η αγορά του προϊόντος.

Παρακαλούμε σημειώστε:

1. Εάν η συσκευή σας δεν δουλεύει κανονικά, παρακαλούμε να σιγουρευτείτε πρώτα ότι δεν υφίσταται κάποιο λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν έχει σχέση με κάποια βλάβη της συσκευής.
2. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, βεβαιωθείτε ότι έχετε μαζί τα παρακάτω παραστατικά:

Απόκομμα της απόδειξης πώλησης.

- Μία περιγραφή του προβλήματος (όσο το δυνατόν πιο ακριβής) θα διευκολύνει και θα επιταχύνει την εργασία επισκευής.

1. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, παρακαλούμε να απομακρύνετε οτιδήποτε άλλο εξάρτημα έχετε προσαρτήσει πάνω σε αυτήν και δεν ανήκει στην αρχική μορφή του προϊόντος. Εάν τυχόν κάποια από αυτά τα προσαρτημένα εξαρτήματα λείπουν κατά την επιστροφή του προϊόντος, δεν θα φέρουμε καμία απολύτως ευθύνη για την απώλεια τους.

11. πώς να παραγγείλετε ανταλλακτικά

Ο γρηγορότερος, απλούστερος και φθηνότερος τρόπος για να παραγγείλετε ανταλλακτικά, είναι μέσω Διαδικτύου. Στον δικτυακό μας τόπο www.tip-pumpen.de, θα βρείτε ένα βολικό, ηλεκτρονικό κατάστημα παραγγελίας ανταλλακτικών, όπου μπορείτε να παραγγείλετε τα ανταλλακτικά σας, μόνο με μερικά κλικ. Επίσης, στον δικτυακό αυτό τόπο, δημοσιεύουμε πληροφορίες και συμβουλές, για τα διάφορα προϊόντα και αξεσουάρ μας, παρουσιάζουμε καινούριες συσκευές, καθώς και όλες τις εξελίξεις που αφορούν την τεχνολογία

12. Υπηρεσίας

Σε περίπτωση εγγύησης ή προβλήματος, παρακαλούμε να επικοινωνήσετε με το κατάστημα απ' όπου αγοράσατε το μηχάνημά σας.

Αν χρειαστείτε, μπορείτε να ζητήσετε ενημερωμένες Οδηγίες χρήσης σε μορφή αρχείου PDF μέσω e-mail: [e-mail].

Μόνο για της χώρες της ΕΕ

Παρακαλούμε να μην πετάτε τις ηλεκτρικές συσκευές, στους συνήθεις κάδους απορριμμάτων! Σύμφωνα με την οδηγία της Ευρωπαϊκής Ένωσης 2012/19/EU, αναφορικά με την απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών και την εναρμόνιση της οδηγίας αυτής με τους εθνικούς νόμους, τα ηλεκτρικά μηχανήματα, που φθάνουν στο τέλος της λειτουργικής τους ζωής, θα πρέπει συλλέγονται ξεχωριστά και να αποστέλλονται σε μία, περιβαλλοντικά αποδεκτή, εταιρεία ανακύκλωσης.

Kedves vásárló,

Λειτουργικά τμήματα / Λεπτομέρειες

1 Σχοινί ανάρτησης 3 Καλώδιο ηλεκτρικής τροφοδοσίας 5 Στόμιο κατάθλιψης
2 Οπές για την σύνδεση του σχοινιού ανάρτησης 4 Φίλτρο εισαγωγής / Οπές άντλησης
