HASZNÁLATI ÚTMUTATÓ AJ 4 Plus 100/57 AUT T.I.P.

Az eredeti használati útmutató fordítása Mélykúti szivattyú

EU-Megfelelési nyilatkozat

A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2009/125/EG

Gratulálunk új T.I.P. berendezése megvásárlásához!

Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

Azért, hogy minden műszaki előnyt élvezhessen, olvassa át gondosan a használati utasítást. A magyarázó ábrák a használati utasítás végén, a mellékletben találhatók.

Sok örömet kívánunk az új berendezéshez.

Tartalomjegyzék

1. Általános biztonsági útmutatók 1
2. Műszaki adatok....2
3. Alkalmazási terület 2
4. Szállítási tartalom.... 3
5. Telepítés 3
6. Villamos csatlakozás 4
7. Üzembe helyezés 4
8. Automatikus üzemeltetés / szárazon futás elleni védelem....5
9. Karbantartás és segítség üzemzavarok esetén 6
10. Garancia 7
11. Alkatrészek rendelése....8
12. Szerviz 8

Melléklet: ábrák

1. Általános biztonsági útmutatók

Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.

A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.

Gyermekek nem használhatják a szivattyút.

A szivattyút korlátozott fizikai, érzékelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli őket, vagy a készülék biztonságos használatára és az ebböl fakadó veszélyekre vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. Tartsa gyermekektől távol a készüléket és csatlakozóvezetékét.

A szivattyú nem használható, ha emberek tartózkodnak a vízben.

A szivattyúnak rendelkeznie kell egy maximum 30 mA névleges áramerősségű hibaáram-védőkapcsolóval (RCD/FI-kapcsoló).

Ha a készülék hálózati csatlakozó vezetéke megsérült, a veszélyek megelőzése érdekében a gyártó, a gyártó ügyfélszolgálata vagy hasonlóan képzett szakember cserélje ki azt.

Az alábbi szimbólumokkal jelzett utasításokra és megállapításokra különösen figyelemmel kell lenni:

Ennek az utasításnak a figyelmen kívül hagyása személyi sérüléseket és/vagy anyagi károkat okozhat.

Ellenőrizze a készüléket szállítási károsodások miatt. Kár esetén a kiskereskedőt haladéktalanul – de legkésőbb a vásárlás dátumától számított 8 napon belül - értesíteni kell.

2. Müszaki adatok

Modell	AJ 4 Plus 100/57 AUT
Hálózati feszültség / frekvencia	220-240 V~ / 50 Hz
Névleges teljesítmény	1.100 Watt
Védelmi fokozat	IPX8
Nyomóoldali csatlakozás	30,93 mm (1"), belső menetes
Max. átfolyás ( Q_max )1)	6.000 l/h
Max. nyomás	5,7 bar
Max. emelőmagasság ( H_max )1)	57 m
Max. bemerülési mélység ∇	20 m
MEI 2)	≥ 0,40
Nyomás cut-in	~ 3 bar
A szállított szilárd szemcsék max. mérete	2 mm
A szivattyúzott folyadék max. hőmérséklete ( T_max )	35 °C
Max. indítási gyakoriság óránként	30, egyenletesen elosztva
A csatlakozókábel hosszúsága	23 m
Csatlakozókábel típusa	H07RN8-F
Súly (nettó)	~ 12,6 kg
Méretek mm-ben (hosszúság x mélység x magasság)	9,8 x 9,8 x 88 cm
Cikkszám	30082

1) Az értékeket szükítés nélküli akadálytalan be- és kiömlés mellett határoztuk meg.

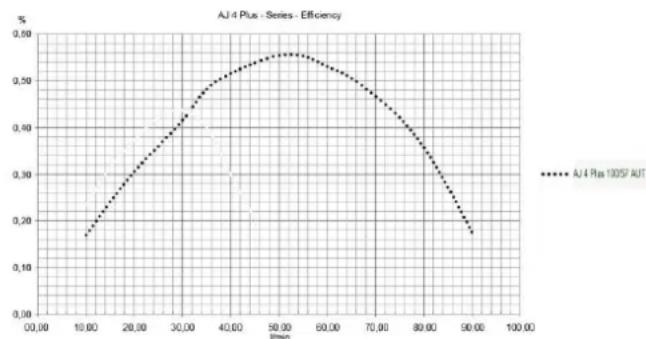

2.1. Információ irányelvel összhangban 2009/125/EG

2) A Legalacsonyabb hatékonysági mutató (Mindesteffizienzindex - MEI) egy mértékegység nélküli érték a hidraulikus szivattyú hatásfokára a legjobb működési pontban, valamint rész- és túlterhelésnél. A MEI referenciaértéke a legjobb hatásfokú vízszivattyúknál ≥ 0,70. A hatékonyság referenciaértékéhez tartozó információkat a http://www.europump.org/efficiencycharts címen érheti el.Az AJ sorozatú szivattyúk megfelelő referenciagörbéjét itt találja: .MEI = 0,40 for Multistage Submersible 2900 rpm. E vízszivattyú működése különböző

munkapontokban hatékonyabb és gazdaságosabb lehet, ha pl. egy változtatható fordulatszámú vezérléssel működteti, ami a szivattyú működését a rendszerhez illeszti.

3. Alkalmazási terület

A T.I.P. mélykútszivattyúi speciálisan kialakított, rendkívül jó hatásfokú merülőszivattyúk, amelyek víz nagy mélységből a felszínre való szállítására szolgálnak. Kompakt megépítésüknek és professzionális technikájuknak köszönhetően ezek a szivattyúk szűk fürt kutakban vagy aknákban is alkalmazhatók. A meggyőző teljesítményadatokat felmutató minőségi termékek igen sokoldalúan, például öntözéshez vagy nagynyomású folyadékok továbbításához használhatók.

A készülékek tiszta és áttetsző vízhez használhatók, amelyben a szilárdtestek mérete nem haladja meg a műszaki adatok között megnevezett maximális értéket.

A mélykútszivattyúk legfontosabb alkalmazási területei:

kertek és ágyások locsolása, házi vízellátás használati vízzel kutakból, vízgyűjtő tartályokból, tartaléktartályokból, öntözörendszerek üzemeltetése, teraszok és járdák tisztítása, víznyerés nagy mélységekből, vízszállítás nagy mélységekből.

A T.I.P. mélykútszivattyúi állandó és ideiglenes rendszerekhez egyaránt megfelelnek.

Ez a termék magán, háztartási használatra alkalmas, ipari célokra vagy tartós keringtető üzemre nem.

A készülék nem használható úszómedencékben vagy ivóvíz szállítására.

A szivattyú nem alkalmas sósvíz, fekália, gyúlékony, maró hatású, robbanékony vagy más veszélyes folyadék szállítására. A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet.

A szivattyúhoz kenőanyagokat használnak, amelyek szakszerűtlen alkalmazás esetén vagy a készülék károsodásakor a szállított folyadékot szennyezhetik. A használt kenőanyagok biológiailag lebonthatók és egészségügyi szempontból ártalmatlanok.

4. Szállítási tartalom

A termék szállítási tartalma az alábbiakat foglalja magában:

Egy szivattyú csatlakozókábellel, egy leeresztő kötél, egy használati utasítás.

Ellenőrizze a szállítási tartalom hiánytalanságát. Felhasználási céltól függően további tartozékok is szükségesek lehetnek (lásd a „Telepítés“ és a „Tartalékalkatrészek rendelése“ c. fejezetet).

A csomagolást lehetőség szerint a garanciális időszak végéig őrizze meg. A csomagolóanyagokat a környezetvédelmi szempontok figyelembevételével kell ártalmatlanítani.

5. Telepítés

5.1. Általános útmutatók a telepítéshez

A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni.

A szivattyút és a teljes csatlakozási rendszerét védeni kell a fagytól.

Vegye figyelembe a szövegben ill. ezen üzemeltetési útmutató végén a függelékben lévő ábrákat is. A következő leírásban a zárójelekben lévő számok a használati útmutató végén lévő 5. ábrára vonatkoznak.

Minden csatlakozó tömlőnek teljesen tömítetnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot, hogy a szerelés légmentesen történjen.

A csavarozások megfeszítésénél kerülje a túlzott erőkifejtést, mert károsodásokat okozhat.

A csatlakozó tömlők elhelyezésénél ügyeljen arra, hogy súly, valamint rezgések vagy feszültségek ne hassanak a szivattyúra. Ezenkívül a csatlakozó tömlők ne törjenek meg és ellenirányú esés ne lépjen fel.

Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot, hogy a szerelés légmentesen történjen.

5.2. A nyomóvezeték telepítése

A nyomóvezeték szállítja a folyadékot, amelyet szállítani kell, a szivattyútól a kiemelés helyéig. Az áramlási veszteségek elkerülésére ajánlatos olyan nyomóvezeték használata, amelynek ugyanolyan az átmérője, mint a szivattyú nyomáscsatlakozásának (5).

Nyomóvezetékként egy erre a célra kialakított, rugalmas tömlőt - például egy kifejezetten vízelvezetésre szolgáló csövet - kell használni.

Állandó rendszer esetén a merev csövek bizonyulnak ideális nyomóvezetéknek.

A szivattyú integrált visszacsapószeleppel rendelkezik. Ez megakadályozza, hogy a szivattyú leállása után folyadék kerüljön vissza a nyomóvezetékből a szivattyúba, és így védelmet nyújt a készülék nyomás miatti károsodása ellen.

Szerelje fel a nyomóvezetéket a szivattyú nyomócső-csatlakozásához (5).

5.3. Leeresztő kötél

Ábra 1

A szállított alkatrészek között lévő leeresztő kötelet vezesse át a szivattyú felső végén lévő három karikán, ahogy az 1. ábrán látható. Ezután rögzítse a kötelet egy kettős csomóval (2. ábra). Figyeljen arra, hogy a leeresztő kötelet erősen a szivattyúhoz rögzítse.

5.4. A szivattyú elhelyezése

A szivattyú leeresztésére vagy felhúzására kizárólag egy arra alkalmas leeresztő kötél használható, tehát semmi esetre sem a nyomótömlő vagy a csatlakozókábel.

A szivattyút csak az arra szolgáló leeresztő kötéllel szabad leereszteni a folyadékba, illetve felhúzni onnan. Használjon rozsdamentes acélból vagy valamilyen szintetikus anyagból, például nejltonból készült kötelet. Ne használjon olyan köteleket, amelyek az időjárási körülmények vagy a nedvesség hatására rozsdásodnak, szétmállanak, szétrothadnak stb., mert az ilyen anyagok esetében fennáll a szakadás veszélye. A kötélnek nemcsak a szivattyút, a vízzel telt nyomóvezetéket és a csatlakozókábelt kell elbírnia, hanem az üzem közben fellépő egyéb terheléseket is.

A modell szériafelszerelése egy nagy értékű leeresztő kötelet is tartalmaz (1).

A leeresztő kötél rögzítését két szem (2) teszi lehetővé a szivattyú felső részén.

Ügyeljen arra, hogy a kötéllel való felemelés alkalmával a szivattyú függőleges helyzetben legyen.

A leeresztő kötelet, a csatlakozókábelt (3) és a nyomóvezetéket arra alkalmas ragasztószalaggal kb. két méterenként össze kell kötni, hogy a szivattyú leeresztésekor vagy felhúzásakor ne gabalyodjanak össze

A szivattyút óvatosan eressze le a leeresztő kötéllel a szállítandó folyadékba. Leeresztéskor a szivattyúnak függőlegesen kell elhelyezkednie. Ügyeljen arra, hogy a készülék ne ütődjön neki és ne dörzsölődjön a mélyedés szélének.

A szivattyúnak teljes egészében a folyadék felszíne alá kell merülnie.

A talajtól mért távolságnak legalább 0,5 méternek kell lennie, hogy a készülék ne szívjon fel iszapot, homokot, köveket stb.

6. Villamos csatlakozás

A készülék hálózati csatlakozó kábellel és hálózati dugasszal rendelkezik. A hálózati csatlakozó kábelt és hálózati dugaszt csak szakszemélyzet cserélheti ki a veszélyhelyzetek elkerülése végett. Ne szállítsa a szivattyút a kábelnél fogva, és ne használja a kábelt arra sem, hogy a csatlakozódugót annál fogva húzza ki az aljzatból. Óvja meg a csatlakozódugót és a hálózati csatlakozókábelt a forró felületektől, olajtól és éles peremektől.

A műszaki adatoknál megadott értékeknek meg kell felelniük a telepítés helyén érvényes hálózati feszültségnek. A szerelésért felelős személynek gondoskodnia kell arról, hogy az elektromos csatlakozás szabványos földeléssel legyen ellátva.

Az elektromos csatlakoztatásnak egy nagyérzékenységű diferenciál-kapcsolóval (FI-kapcsoló) kell rendelkeznie: = 30 mA (DIN VDE 0100-739).

A hosszabbítók keresztmetszete nem lehet kisebb, mint a VDE szerint H07RN-F (3 x 1,0 mm²) jelzéssel ellátott gumicsöves vezetékeké. A hálózati csatlakozónak és a kötéseknek fröccsenő víz ellen védettnek kell lennie.

7. Üzembe helyezés

A szivattyú üzemelése közben a vízben nem tartózkodhatnak személyek.

A szivattyút csak olyan teljesítmény-tartományban szabad alkalmazni, amely a típustáblán meg van adva.

A szárazon futást – szivattyú működtetése víz szállítása nélkül - meg kell akadályozni, mert a vízhiány a szivattyú felhevülését eredményezi. Ez a készülék jelentős károsodását okozhatja.

Biztosítsa, hogy a villamos dugaszoló csatlakozások előntéstől mentes területen legyenek.

Szigorúan tilos a szivattyú nyílásaiba kézzel belenyúlni, ha a készülék az elektromos hálózathoz van csatlakoztatva.

Amikor a nyomócső-csatlakozás vagy a nyomóvezeték zárva van, a szivattyút tilos működtetni.

A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó vezetékre és a hálózati dugaszra. Figyeljen a csavarok rögzítésére és minden csatlakozás kifogástalan állapotára. Meghibásodott szivattyút nem szabad használni. Károsodás esetén a szivattyút szakszerviznek meg kell vizsgálnia.

Nyissa ki a nyomóvezetékben esetlegesen megtalálható elzáró berendezéseket, például vízcsapokat. Dugja be a hálózati csatlakozót egy 230V-os váltakozó áramú csatlakozóaljzatba. Első üzembe helyezés esetén a beépített szárazon futás elleni védelem kb. 10 másodperccel késleltetve kapcsolja be a szivattyút. A szivattyú rövid időn belül megkezdi a víz szállítását.

Az üzemeltetés befejezéséhez zárja el a fogyasztót (pl. a vízcsapot). A szivattyú ezután a maximális nyomás elérését követően rövid időn belül leáll. Amint ismét megnyit egy fogyasztót, és a rendszer nyomása 3 bar alá csökken, a szivattyú ismét elindul. Bár a szivattyú beépített szárazon futás elleni védelemmel rendelkezik, a szivattyú vízszállítás nélküli üzemeltetését meg kell akadályozni, mivel a vízhiány a szivattyú felforrósodását okozza. Ez a készülék nagymértékű károsodásához vezethet. A szárazon futás leggyakoribb okai közé tartoznak az eltömödött szívonyílások és a szállítandó folyadék hiánya. E tekintetben ne feledje el, hogy a kiemelt víz mennyiségétől, az időjárási hatásoktól, az évszakok váltakozásától vagy más okoktól függően a vízállás változhat. Ezért ajánlott automatikus vízállásfigyelők beszerelése.

A T.I.P. AJ 4 sorozat villamos szivattyúi integrált termikus motorvédelemmel rendelkeznek. Túlterhelés esetén a motor magától kikapcsol és a lehülés bekövetkezte után ismét bekapcsol. A lehetséges okok és azok megszüntetése a „Karbantartás és segítség üzemzavarok esetén“ részben vannak leírva.

8. Automatikus üzemeltetés / szárazon futás elleni védelem

A beépített elektronikus vezérlőrendszer a szivattyú automatikus üzemeltetését teszi lehetővé, így a szállított folyadék úgy használható, mintha a vízvezetékből jönne. A szivattyú vízcsapok vagy egyéb fogyasztók egyszerű nyitásával vagy zárásával kapcsolható be, illetve ki.

Amint megvalósul az elektromos hálózatra való csatlakozás, a szivattyú 10 másodperccel késleltetve elindul, és megkezdi a víz szállítását. A fogyasztó elzárása és a maximális nyomás elérése után a szivattyú automatikusan lekapcsol. A szivattyú automatikus bekapcsolására akkor kerül sor, ha a fogyasztó megnyitása következtében a vezetékrendszerben kb. 3 bar alá csökken a nyomás.

A szivattyú automatikus lekapcsolására - a nyomástartó edénnyel rendelkező szivattyúktól, például házi vízművektől eltérően - nem egy bizonyos lekapcsolási nyomás elérésekor kerül sor, hanem akkor, amikor az átfolyási mennyiség a fogyasztó elzárását követően minimális értékekre csökken. A vezetékrendszerben ekkor a szivattyú maximálisan elérhető nyomása (kb. 5,7 bar) van jelen. Az elektronikus szivattyúvezérlés ehhez legfeljebb 40 másodperccel késlelteti a szivattyú kikapcsolását. Ez a technika alacsonyabb átfolyási mennyiségek esetén csökkenti a szivattyú bekapcsolásának gyakoriságát, és hozzájárul a kíméletes üzemeltetéshez. A szivattyú szárazon futása esetén ez a funkció szintén bekapcsol, és hatékonyan védi a készüléket azoktól a károktól, amelyek a vízhiányos üzemeltetésből származhatnának.

Vízhiány esetén a szivattyú kb. 40 másodpercig próbálkozik víz szállításával, majd 10 másodpercre lekapcsol. Ezután ismét megpróbál elindulni, és összesen még 3 alkalommal végzi el ezt a kísérletet. Egyórányi szünet elteltével ismét 4 indítási ciklus végrehajtására kerül sor. Ha a víz szállítása például eltömődött szívonyílások vagy túl alacsony vízszint miatt még mindig nem lehetséges, akkor a szivattyú zavar üzemmódba kapcsol, és a felhasználó beavatkozása nélkül nem indítható újra. Szüntesse meg a szárazon futás okát, és győződjön meg arról, hogy a víz szintje elegendő a szivattyú hagyományos teljesítményéhez. A szivattyú újraindításához visszaállítást kell végrehajtani, melyhez a szivattyút a hálózati csatlakozó kihúzásával kb. 10 másodpercre le kell

választani az elektromos hálózatról. Az üzembe helyezés az elektromos hálózatra való újbóli csatlakoztatással történik.

9. Karbantartás és segítség üzemzavarok esetén

Karbantartási munkák előtt a szivattyút le kell választani a villamos hálózatról. Ha ez nem történik meg, akkor fennáll az a veszély, hogy a szivattyú véletlenszerűen elindul.

Nem felelünk olyan károkért, melyek szakszerütlen hibajavítási kísérletek miatt keletkeznek. Szakszerütlen hibajavítási kísérletek következtében keletkező károk minden garanciaigény megszűnését eredményezik.

A készülékre érvényes használati feltételek és alkalmazási területek figyelembevétele csökkenti a lehetséges üzemzavarok veszélyét és hozzájárul a készülék élettartamának meghosszabbításához. Dörzsölődő anyagok a szállított folyadékban - mint például a homok - meggyorsítják a kopást és redukálják a teljesítőképességet. Szakszerű használat esetén a készülék nem igényel karbantartást.

Ha a szivattyúzott víz nem elég tiszta, a (4) beszívószűrőt esetleg egy drótkefével meg kell tisztítani, hogy a külső felületen összegyűlt szennyeződést eltávolítsa. Ehhez a szivattyút válassza le a villamos hálózatról és vegye ki a vízből. Ha a külső tisztítás nem elégséges, a (4) nemesacéllemezt a (3. ábrán látható) két csillagcsavar kioldásával leveheti a szivattyúról. Ezután a (4) beszívószűrő belső oldalát is megtisztíthatja egy drótkefével. Ezután a szűrőlemezt öblítse ki tiszta vízzel, és szerelje vissza a szivattyúra (4. ábra). A veszélyek elkerüléséhez minden további leszerelést és alkatrészcserét csak a gyártó vagy egy meghatalmazott ügyfélszolgálat végezhet.

Szétszerelés	Összeszerelés
Ábra 3	Ábra 4

Adott esetben ajánlott lehet megtisztítani a szívószűrőt (4), amely a megfelelő csavarok szivattyúról való eltávolítása révén emelhető ki. Ezután a szívószűrő belső és külső oldala drótkefével tisztítható meg. Ezt követően a szívószűrőt tiszta vízzel ki kell öblíteni, majd vissza kell szerelni a szivattyúra. A hidraulikus részek tisztítását csak hitelesített szakszerviz vagy ügyfélszolgálat végezheti el.

Minden más szétszerelést és az alkatrészek cseréjét csak a gyártó vagy arra feljogosított ügyfélszolgálat végezheti, hogy a veszélyeztetés elkerülhető legyen.

Fagy esetén a szivattyúban található víz megfagyva komoly károsodásokat okozhat. Ezért fagy közeli hömérsékleteknél a szivattyút ki kell venni a szállítandó folyadékból és teljesen ki kell üríteni. Tárolja a szivattyút száraz, fagybiztos helyen.

Üzemzavarok esetén először ellenőrizze, hogy kezelési hiba történt vagy más olyan ok lépett fel, amely nem a készülék meghibásodásából ered - például áramszünet következett be.

Az alábbi listában a készülék néhány esetleges üzemzavara, azok lehetséges okai és a megszüntetésükre vonatkozó tippek vannak felsorolva. Minden megnevezett intézkedés csak akkor végezhető el, ha a szivattyú le van választva a villamos hálózatról. Ha egy üzemzavart önállóan nem tud megszüntetni, akkor forduljon az ügyfélszolgálathoz, ill. a vásárlás helyéhez. További javításokat csak szakszemélyzet végezhet. Mindenképp vegye figyelembe azt, hogy szakszerűtlen javítás miatt okozott károk esetében a garanciaigény megszűnik és a károkért nem vállalunk felelősséget.

HIBA	LEHETSÉGES OKA	MEGSZÜNTETÉSE
1. A szivattyú nem szállít folyadékot, a motor nem működik.	1. Nincs áram.2. Bekapcsolt a termikus motorvédelem.3. Hibás a kondenzátor.4. A motortengelyt valami akadályozza.	1. Egy GS-minősítésű készülékkel ellenőrizzük, hogy van-e feszültség (vegyük figyelembe a biztonsági utasításokat!). Ellenőrizzük, hogy a csatlakozó dugó rendesen be van-e dugva.2. A szivattyút válassza le a hálózatról, hagyja lehülni, és szüntesse meg az okot.3. Forduljon az ügyfélszolgálathoz.4. Vizsgálja meg az okot, és szüntesse meg a szivattyútengely akadályát.
2. A motor működik, de a szivattyú nem szállít folyadékot.	1. A felszívó nyilások eldugultak.2. A nyomótömlő eldugult.3. Törés vagy más zavar a csatlakozóvezetékekben.4. A visszacsapószelep elakadása vagy károsodása.5. A szívonyilások nem merülnek bele a szállítandó folyadékba.6. Túllépték a szivattyú műszaki adatai között megadott maximális szállítási magasságot.	1. A dugulást meg kell szüntetni.2. A dugulást meg kell szüntetni.3. A csatlakozóvezetékekben fennálló törés vagy más zavar megszüntetése.4. A visszacsapó szelepet a blokkolás alól fel kell szabadítani vagy károsodás esetén pótolni.5. Szívonyilások szállítandó folyadékba való belemerítése.6. A rendszer módosítása úgy, hogy a szállítási magasság ne lépje túl a maximális értéket.
3. A szivattyú egy rövid működés után megáll, mert a termikus motorvédelem bekapcsolt.	1. Az elektromos tápfeszültség nem egyezik meg a típustáblán megadott adatokkal.2. Lásd a 2.1.-2.5. pontokat.3. A folyadék túlságosan sürün folyó.4. A folyadék túl meleg.5. A szivattyú szárazon fut.	1. Egy GS-minősítésű készülékkel ellenőrizzük a csatlakozókábel vezetékein a feszültséget (vegyük figyelembe a biztonsági utasításokat!).2. Lásd a 2.1.-2.5. pontokat.3. A szivattyú nem alkalmas az ilyen folyadékok szállításához. Szükség esetén hígítsa meg a folyadékot.4. Ügyelni kell arra, hogy a szivattyúzott folyadék hőmérséklete ne lépje túl a maximálisan megengedett értéket.5. Szüntesse meg a szárazon futás okát.
4. Elakadó működés, ill. szabálytalan üzemelés.	1. Lásd a 2.1.-2.5. pontokat.2. Lásd a 3.3. pont.3. Lásd a 3.4. pont.4. A hálózati feszültség a tűréshatáron kívül van.5. A motor meghibásodott.	1. Lásd a 2.1.-2.5. pontokat.2. Lásd a 3.3. pont.3. Lásd a 3.4. pont.4. Gondoskodni kell arról, hogy a hálózati feszültség megfeleljen a típustáblán található adatoknak.5. Forduljon az ügyfélszolgálathoz.
5. A szivattyú túl kevés vizet továbbít.	1. Lásd a 2.1.-2.5. pontokat.	1. Lásd a 2.1.-2.5. pontokat.

10. Garancia

Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:

A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszűntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell.

A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.

A gyorsan kopó alkatrészek, mint pl. a járókerék és csúszógyűrű tömítések nem esnek a garancia alá.

Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.

Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.

További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.

H

Különleges útmutatások:

1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:

– Nyugta a vásárlásról

– A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).

1. Mielőtt meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.

11. Alkatrészek rendelése

Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú technológia területéről.

12. Szerviz

Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.

Szükség esetén az aktuális kezelési útmutató pdf-változatát a [e-mail] e-mail címen igényelheti.

Csak EU-országok számára.

Elektromos készüléket soha ne dobjon a háztartási hulladék közé!

A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.

Szanowny Kliencie!

Az elektromos csatlakoztatásnak egy nagyérzékenységű diferenciál-kapcsolóval (FI-kapcsoló) kell rendelkeznie: = 30 mA (DIN VDE 0100-739).

Funkcionális részek / Részletek

1 Leeresztő kötél 3 Hálózati csatlakozó kábel 5 Nyomáscsatlakozás
2 Gyürü a leeresztő kötél megerősítéséhez 4 Szívószűrő / Felszívó nyilások
