Τύπος προϊόντος	Εντοιχιζόμενη επαγωγική εστία
Μάρκα	Hoover
Μοντέλο	HMT65DCS
Πλάτος	65 cm
Βάθος	51 cm
Ύψος	5 cm
Βάρος	Περίπου 15 κιλά
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz ή 380-415 V 2N
Μέγιστη ισχύς	7,4 kW (επίπεδο P8)
Αριθμός εστιών	4
Τύπος ελέγχου	Αφής
Λειτουργίες	Διαχείριση ισχύος (8 επίπεδα), Χρονοδιακόπτης, Κλείδωμα για παιδιά
Υλικό επιφάνειας	Υαλοκεραμική
Καθαρισμός	Υγρό πανί και ειδικό προϊόν για υαλοκεραμική
Προστασία	Αυτόματη διακοπή, Ένδειξη υπολειπόμενης θερμότητας
Εγκατάσταση	Εντοιχιζόμενη (στάνταρ ή στο ίδιο επίπεδο)
Πρότυπα	CE, Κατηγορία I (υποχρεωτική γείωση)
Επισκευασιμότητα	Διαθέσιμα ανταλλακτικά μέσω υπηρεσίας μετά την πώληση

Συχνές ερωτήσεις - HMT65DCS HOOVER

Ποιες είναι οι διαστάσεις εντοιχισμού για την εστία HMT65DCS;

Για πλάτος εστίας 65 cm, οι διαστάσεις εντοιχισμού είναι συνήθως 560 mm πλάτος και 490 mm βάθος. Συμβουλευτείτε το ακριβές σχέδιο στο εγχειρίδιο εγκατάστασης για το μοντέλο σας.

Πώς ρυθμίζω τη διαχείριση ισχύος (Power Management);

Ανάψτε την εστία, στη συνέχεια πατήστε ταυτόχρονα τα πλήκτρα + και -. Η ενδεικτική λυχνία χρονοδιακόπτη εμφανίζει 'P8' (7,4 kW προεπιλογή). Χρησιμοποιήστε + ή - για να επιλέξετε ανάμεσα σε 8 επίπεδα (P1 έως P8) μέγιστης ισχύος.

Μπορώ να εγκαταστήσω την εστία πάνω από ένα φούρνο;

Ναι, υπό την προϋπόθεση ότι ο φούρνος είναι εξοπλισμένος με ανεμιστήρα ψύξης. Μην την εγκαθιστάτε πάνω από πλυντήριο πιάτων, ψυγείο ή στεγνωτήριο.

Πώς καθαρίζω την υαλοκεραμική επιφάνεια χωρίς να τη γρατσουνίσω;

Χρησιμοποιήστε ένα μαλακό υγρό πανί και ένα ειδικό προϊόν για υαλοκεραμική. Αποφύγετε τα λειαντικά σφουγγάρια. Καθαρίζετε μετά από κάθε χρήση για να αποφύγετε καμένα υπολείμματα.

Τι κάνω αν η εστία δεν ανάβει;

Ελέγξτε την ηλεκτρική τροφοδοσία και τον διακόπτη κυκλώματος. Βεβαιωθείτε ότι η εστία είναι σωστά συνδεδεμένη. Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν εξειδικευμένο τεχνικό.

Υπάρχει ασφάλεια για παιδιά;

Ναι, η εστία διαθέτει κλείδωμα για παιδιά. Ενεργοποιήστε το κρατώντας πατημένο το πλήκτρο κλειδώματος (συχνά σύμβολο λουκέτου) για μερικά δευτερόλεπτα.

Τι είδη κατσαρόλας μπορώ να χρησιμοποιήσω;

Χρησιμοποιήστε κατσαρόλες κατάλληλες για επαγωγή (μαγνητικός πυθμένας). Η διάμετρος πρέπει να αντιστοιχεί στη ζώνη μαγειρέματος. Αποφύγετε σκεύη από χαλκό, γυαλί ή αλουμίνιο.

Πώς κάνω την πρώτη θέση σε λειτουργία;

Μετά την εγκατάσταση, περιμένετε 24 ώρες πριν την πρώτη χρήση. Ανάψτε την εστία, λειτουργεί προεπιλεγμένα σε πλήρη ισχύ. Ρυθμίστε τη διαχείριση ισχύος σύμφωνα με την ηλεκτρική σας εγκατάσταση.

Η εστία κάνει ένα βουητό, είναι φυσιολογικό;

Ναι, ένα ελαφρύ βουητό είναι φυσιολογικό, ειδικά σε πλήρη ισχύ. Οφείλεται στη λειτουργία των πηνίων επαγωγής. Αν ο θόρυβος γίνει δυνατός ή οξύς, ελέγξτε την ποιότητα των κατσαρόλων σας.

Μπορώ να επισκευάσω την εστία μόνος μου;

Όχι, κάθε επέμβαση πρέπει να γίνεται από εξειδικευμένο τεχνικό. Μην ανοίγετε ποτέ τη συσκευή. Για την αντικατάσταση του καλωδίου τροφοδοσίας, επικοινωνήστε με την υπηρεσία μετά την πώληση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HMT65DCS HOOVER

ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά, οι εικόνες στο εγχειρίδιο και τα εξαρτήματα του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο που αγοράσατε.

Ευρετήριο

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση 2 2 Πού εγκαθίσταται το προϊόν 3

2.1 Άλλες συμβουλές 3 Εστίες εστίας 4-9

3.1 Πλάτος 60 3.2 Πλάτος 65 3.3 Πλάτος 80

4 Εργασία εγκατάστασης 10

4.1 Τυπική εγκατάσταση 4.2 Χωνευτή εγκατάσταση

5 Αποστάσεις Εγκατάστασης 11 5.1 Προφυλάξεις

6 Έπιπλα και εξαερισμός σ.12 - 13

6.1 Πλάτος 60 - 65 - 80 στη βάση του φούρνου 6.2 Πλάτος 60 - 65 - 80 σε βάση με συρτάρια 6.3 Πλάτος 60 - 65 - 80 σε βάση με ράφια 6.4 Πλάτος άνω επιφάνειας

7 Εστίες εστίας 14-19

7.1 Πλάτος εστίας 60 7.2 Πλάτος εστίας 65 7.3 Πλάτος εστίας 80

8 Σύνδεση στο ηλεκτρικό δίκτυο σ.20 - 22

8.1 Προειδοποιήσεις ασφαλείας 8.2 Οδηγίες 8.3 Άλλες συμβουλές 8.4 Διάταξη της σύνδεσης

9 Οδηγίες Εγκατάστασης σ.24-31

9.1 Σημαντικές προειδοποιήσεις 9.2 Εγκατάσταση Βήμα προς Βήμα

10 Παράδοση του προϊόντος 0.32 11 Πρώτη θέση σε λειτουργία 0.32 12 Αποσυμπίεση του προϊόντος 0.32

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Τηρήστε αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος.

Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν. Η εγκατάσταση πρέπει να γίνεται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να τηρεί τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή. Εάν απαιτείται σέρβις από τον κατασκευαστή για την επανόρθωση βλαβών που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν από την έναρξη λειτουργίας της συσκευής. - Μετά την αποσυσκευασία της συσκευής, ελέγξτε προσεκτικά ότι δεν υπάρχουν ζημιές. Σε περίπτωση οποιουδήποτε προβλήματος επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών πριν από την εγκατάσταση και μη συνδέετε τη συσκευή με την παροχή ρεύματος. Ένα προϊόν που έχει υποστεί ζημιά μπορεί να γίνει αιτία βραχυκυκλώματος, ηλεκτροπληξίας, έναρξης πυρκαγιάς και άλλων κινδύνων. - Ελέγξτε τη συσκευασία για εξαρτήματα ή συνοδευτικό υλικό (έγγραφα, βίδες, αξεσουάρ, τσάντα φυλλαδίου, εγχειρίδιο χρήσης κλπ.) Αφαιρέστε τα και φυλάξτε τα. Το προϊόν μπορεί να τοποθετηθεί επάνω ή χωρίς στήριγμα. - Πριν από την εγκατάσταση του προϊόντος, βεβαιωθείτε ότι ο χώρος αερίζεται καλά, ώστε να επιτρέπεται η κυκλοφορία του φρέσκου αέρα, ο οποίος είναι απαραίτητος για τη σωστή λειτουργία. Ακολουθήστε τις απαιτήσεις για τα ελάχιστα συνιστώμενα διαστήματα ανοίγματος. - Δεν απαιτείται περαιτέρω χειρισμός/ρύθμιση για τη λειτουργία της συσκευής στις ονομαστικές συχνότητες. Εάν απαιτείται η βοήθεια του κατασκευαστή για την αποκατάσταση βλαβών που προκύπτουν από λανθασμένη εγκατάσταση, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Πρέπει να παρέχονται οι οδηγίες εγκατάστασης για επαγγελματικά καταρτισμένο προσωπικό. Η λανθασμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό ανθρώπων, ζώων ή αντικειμένων. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοιες βλάβες ή τραυματισμούς. Η εγγύηση ισχύει μόνο αν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση ζημιών λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν. - Κατά τη διάρκεια της εγκατάστασης η εστία πρέπει να αποσυνδεθεί από το ηλεκτρικό δίκτυο. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη εγκατάσταση.

• Σε περίπτωση λανθασμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος εκπίπτει. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας του προϊόντος είναι ολοκληρωμένο, δεν είναι προσβάσιμο.
• Μετά την εγκατάσταση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη (όπως ένα φτυάρι) και δεν πρέπει να εκτίθεται σε πλαγιές καταπονήσεις. Αυτό το προϊόν απαιτεί συνεχή έλεγχο καθ' όλη τη διάρκεια της ζωής του. Μην καίτε τους αεραγωγούς. Κατά την απόρριψη του προϊόντος στο τέλος της ζωής του, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.

Πριν χρησιμοποιήσετε το προϊόν

2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον. Μην εγκαταστήσετε το προϊόν σε εξωτερικούς χώρους εκτεθειμένο σε ατμοσφαιρικούς παράγοντες. Αυτή η συσκευή έχει σχεδιαστεί για χρήση σε υψόμετρο έως 2000 μέτρα. Τοποθετήστε το προϊόν κοντά σε ηλεκτρική πρίζα. Χρησιμοποιήστε το προϊόν μόνο όταν τηρούνται οι όροι έντασης, διαφορετικά κινδυνεύετε από τραυματισμό και εγκαύματα. Μην εγκαταστήσετε την εστία πάνω από φούρνο, στεγνωτήριο, πλυντήριο ή ψυγείο. Συνιστάται επίσης να αποφεύγεται η εγκατάσταση πάνω από πλυντήριο πιάτων. Επιτρέπεται η εγκατάσταση της εστίας πάνω από ψυγείο.

2.1 Άλλες συμβουλές

Κόψτε την επιφάνεια εργασίας με ακρίβεια, χρησιμοποιώντας τα εργαλεία που απαιτούνται ανάλογα με το υλικό που πρόκειται να κοπεί. Οι επιφάνειες πρέπει να είναι στεγανές ή με άλλο τρόπο ανθεκτικές στη διείσδυση της υγρασίας. Η επιφάνεια εργασίας πρέπει να διαφοροποιείται σύμφωνα με τα διαγράμματα του παρόντος σχεδίου. Η επιφάνεια του πάγκου πρέπει να βρίσκεται σε σωστή θέση. Ελέγξτε ότι ο αγωγός κάτω από την επιφάνεια του πάγκου, όπου προβλέπεται, είναι σωστά τοποθετημένος. Χρησιμοποιήστε ένα μαλακό πανί κατά την εγκατάσταση για να αποφευχθούν οι ζημιές στην εστία και στην επιφάνεια εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς και ζημιών από γυμνές φλόγες. Κρατήστε τις γυμνές φλόγες (π.χ. ένα κερί) μακριά από το προϊόν.

3 Διαστάσεις εστίας

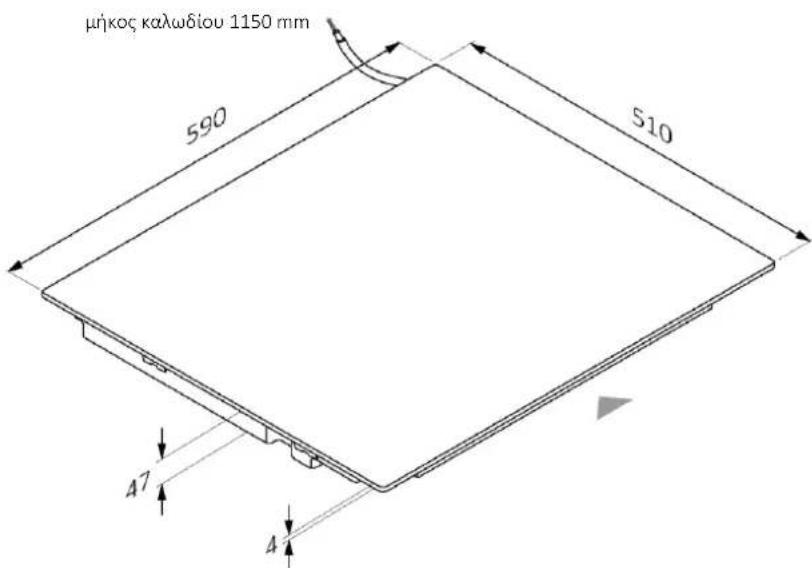

3.1 Πλάτος 60

Διαστάσεις σε mm

Άνω αξονομετρική προβολή

Κάτω αξονομετρική προβολή

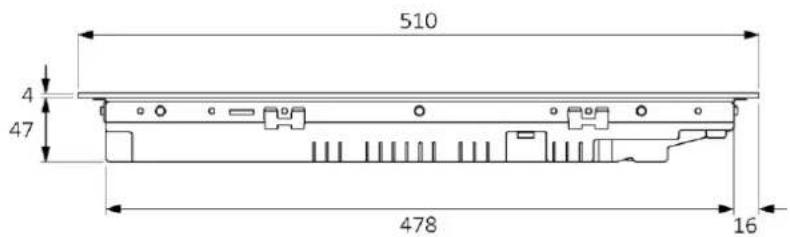

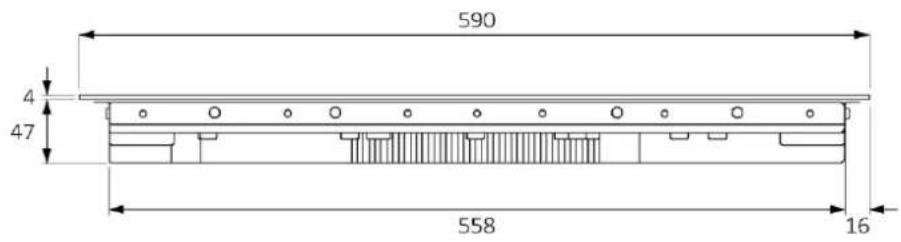

3.1 Πλάτος 60

Διαστάσεις σε mm

Πρόσθια όψη

πλευρική όψη

Κωδικοί προϊόντων

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3 Διαστάσεις εστίας

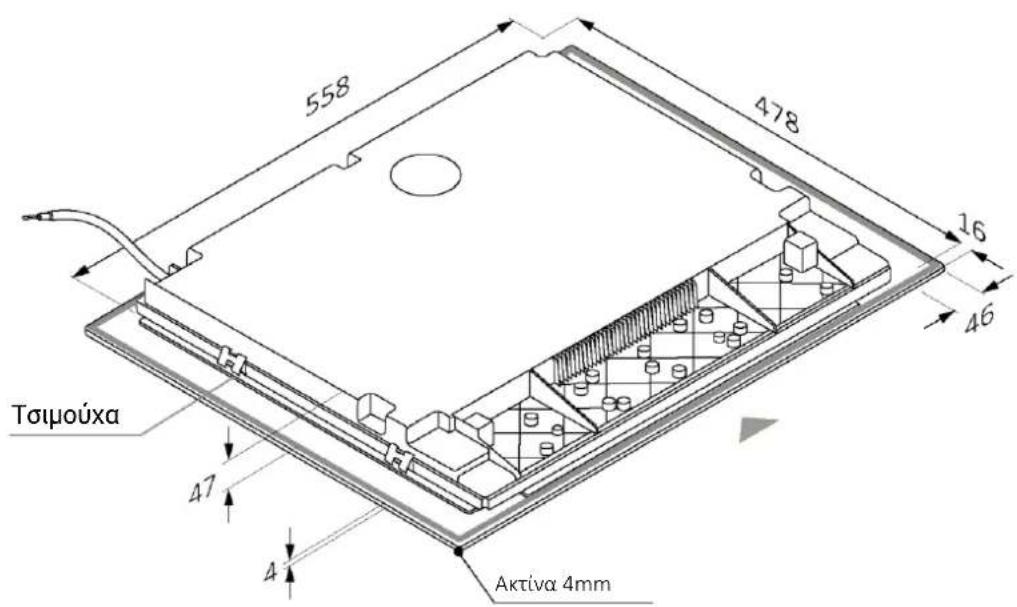

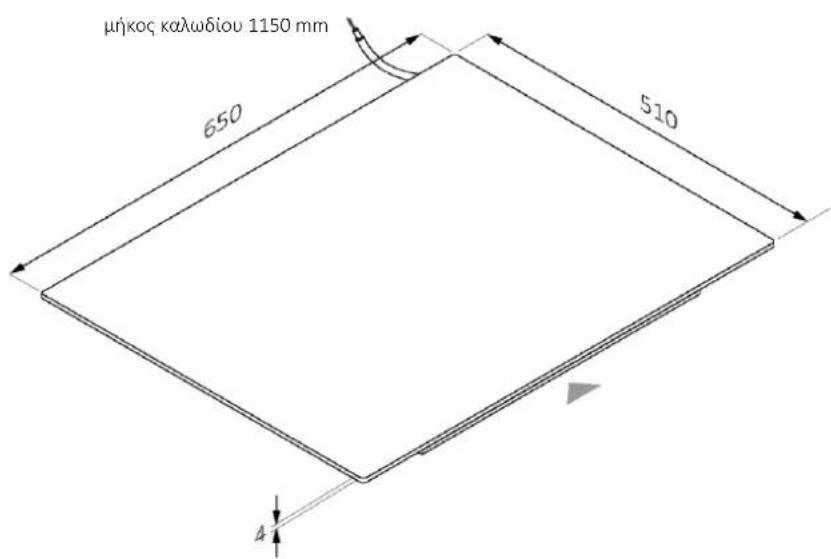

3.2 Πλάτος 65

Διαστάσεις σε mm

Επάνω αξονομετρική προβολή

Κάτω αξονομετρική προβολή

6 HOOVER

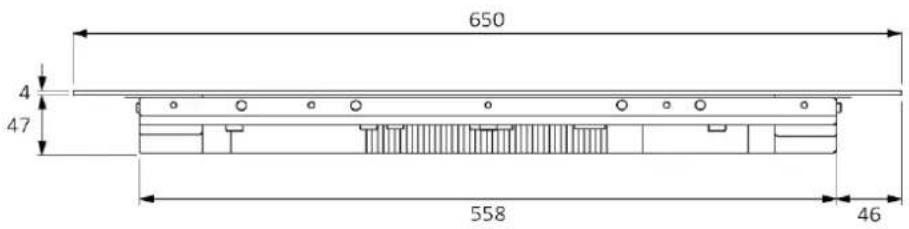

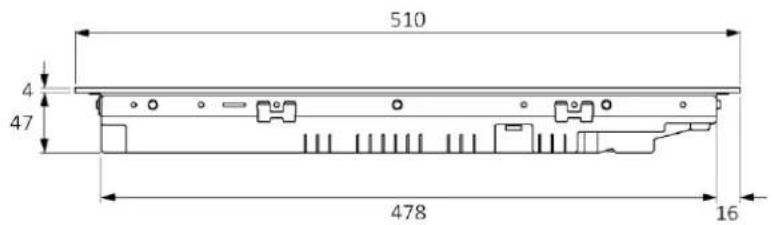

3.2 Πλάτος 65

Διαστάσεις σε mm

πρόσθια όψη

περιπικοίν

Κωδικοί προϊόντων

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3 Διαστάσεις εστίας

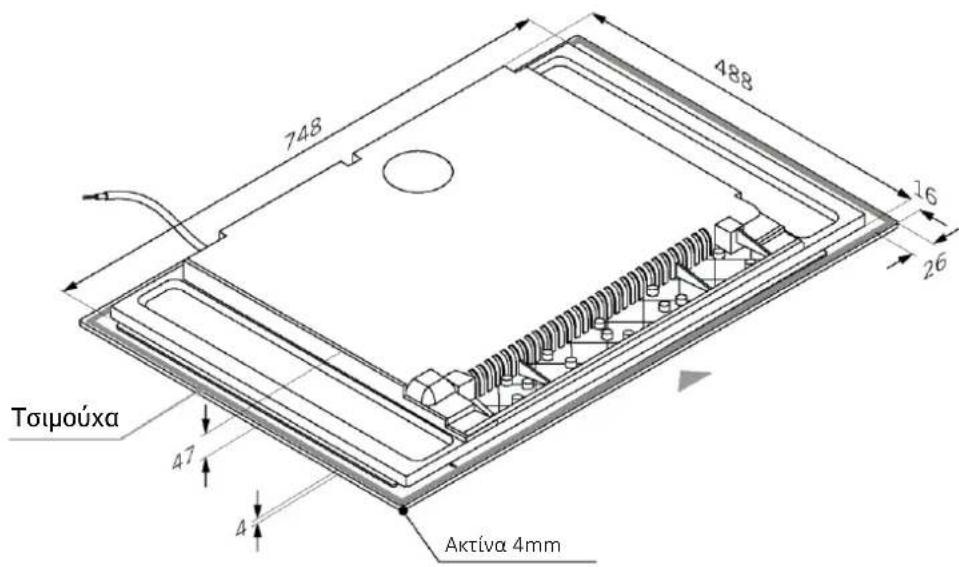

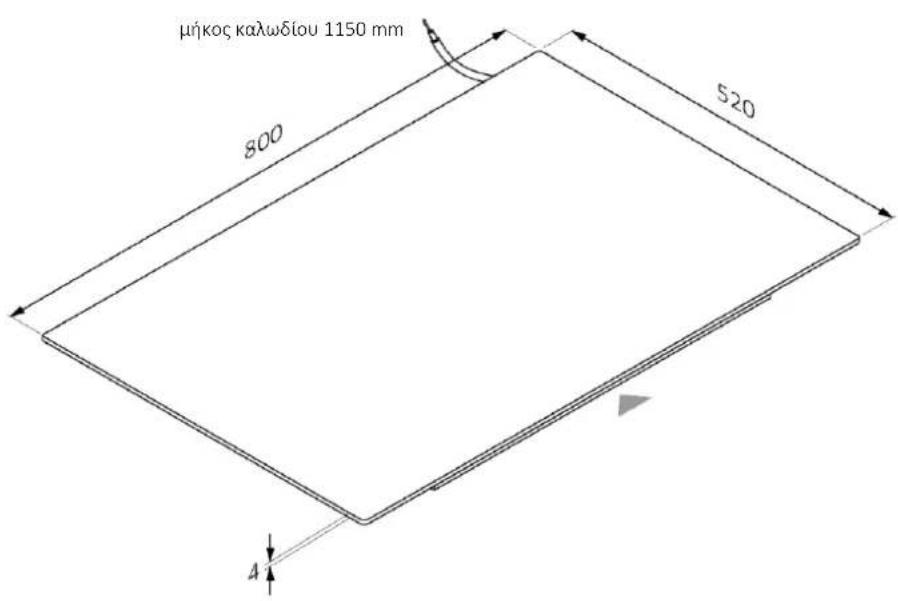

3.3 Πλάτος 80

Διαστάσεις σε mm

Ένα γραμμικό προϊόν

Κάτω αξονομετρική προβολή

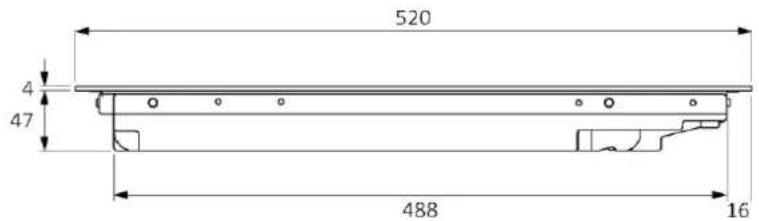

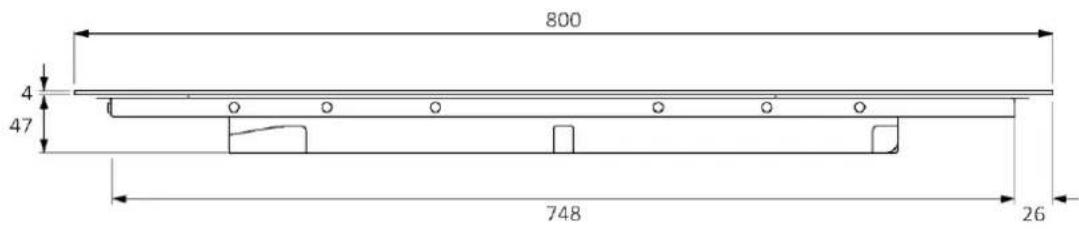

3.3 Πλάτος 80

Διαστάσεις σε mm

πρόσθια όψη

πλευρική όψη

Κωδικοί προϊόντων

HAMTB86IRCS

HAMTB86IWCS

A Συμβουλευτείτε για απόσταση τοιχώματος 650mm, συμβουλευτείτε το εγχειρίδιο χρήσης του απορροφητήρα. B Λάβετε υπόψη ένα ελάχιστο διάστημα για τον χειρισμό κατσαρόλων, κουταλών και άλλων αντικειμένων. C Απόσταση 35 mm από την είσοδο της οπής έως το πίσω πάνελ/backsplash. D 35 mm: πλάτος εστίας 60. 55 mm: πλάτος εστίας 65. 35 mm: πλάτος εστίας 80.

6 Εγκατάσταση και ευθυγράμμιση

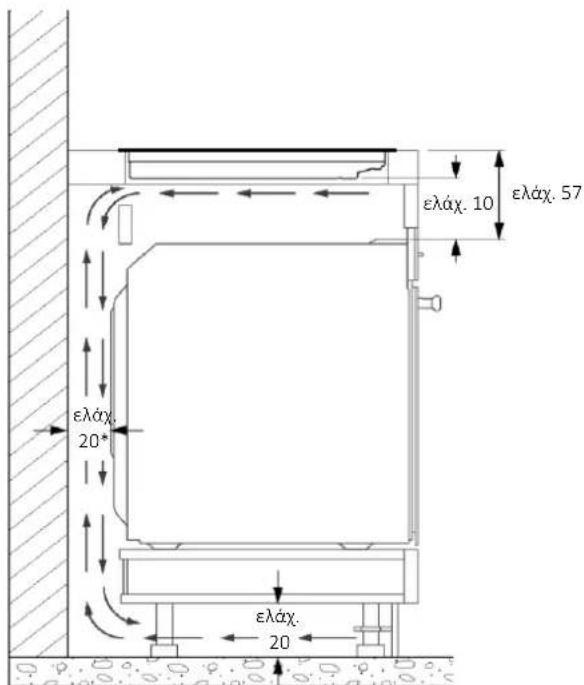

6.1 Πλάτος 60 - 65 - 80 στη Βάση του φούρνου

Ενδεικτικά με την εστία. Για πληροφορίες σχετικά με το φούρνο, συμβουλευτείτε το ειδικό εγχειρίδιο εγκατάστασης.

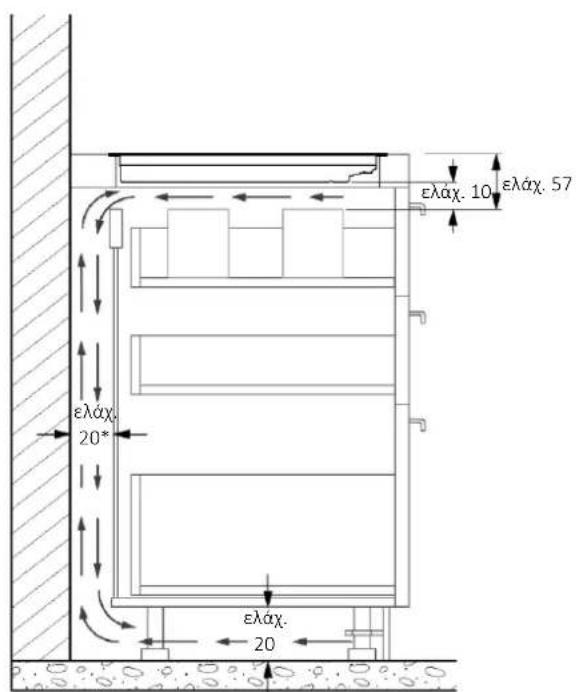

6.2 Πλάτος 60 - 65 - 80 σε Βάση με συρτάρια

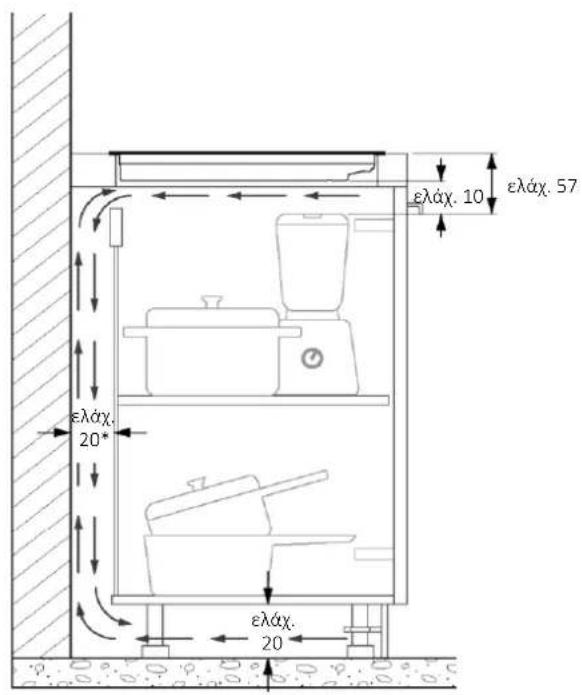

6.3 Πλάτος 60 - 65 - 80 σε βάση με ράφια

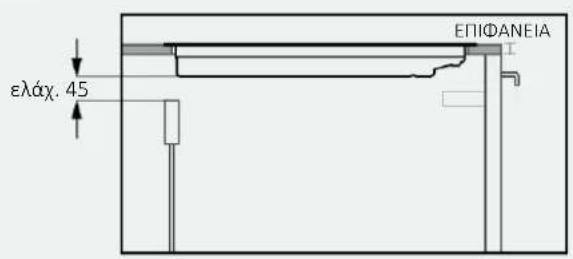

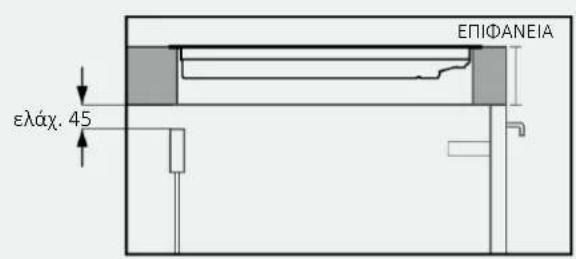

6.4 Ύψος επάνω επιφάνειας

Επιλέξτε με πάχος πάγκου: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ της επάνω επιφάνειας και της οπίσθιας επένδυσης.

Επιλέξτε με πάγκος μειωμένου πάχους: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ της εστίας και της οπίσθιας αλυσίδας.

7 Διαστάσεις εντοιχισμού

Ο πάγκος της κουζίνας θα πρέπει να διαμορφωθεί σύμφωνα με τα παρακάτω διαγράμματα.

Το κάτω μέρος του επίπλου θα πρέπει να διαθέτει ανοίγματα, ακολουθώντας τα παρακάτω διαγράμματα.

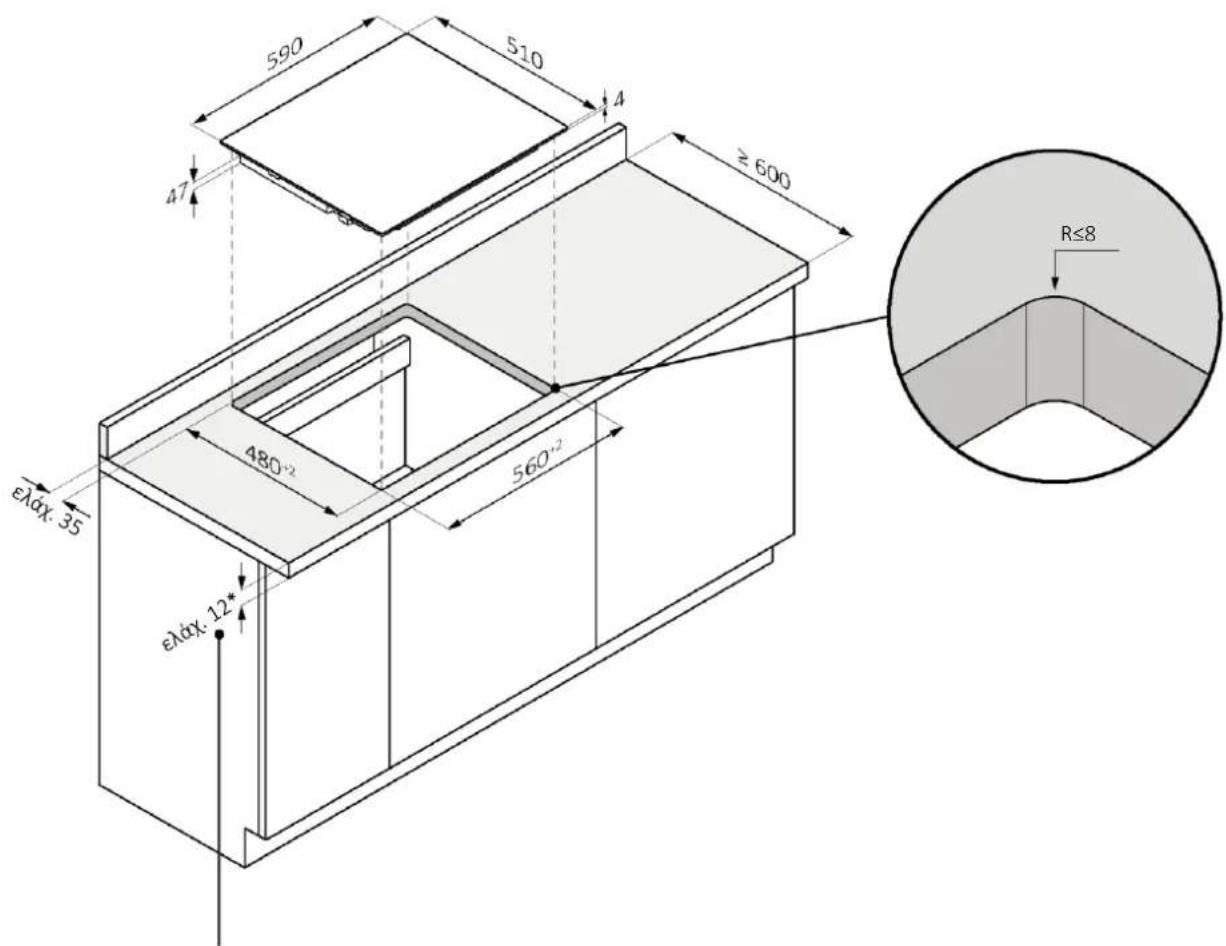

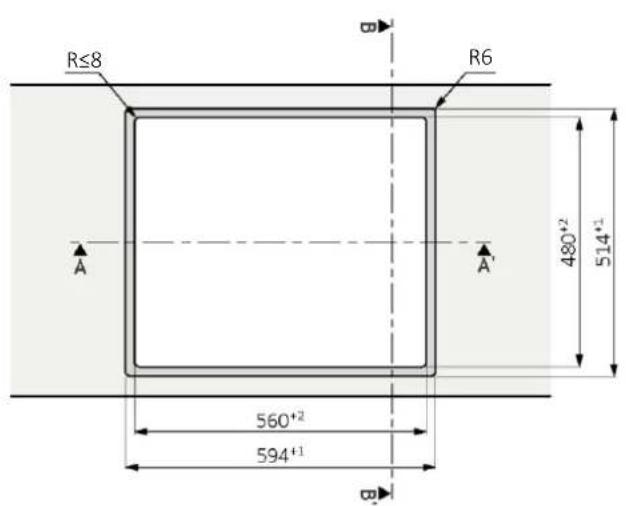

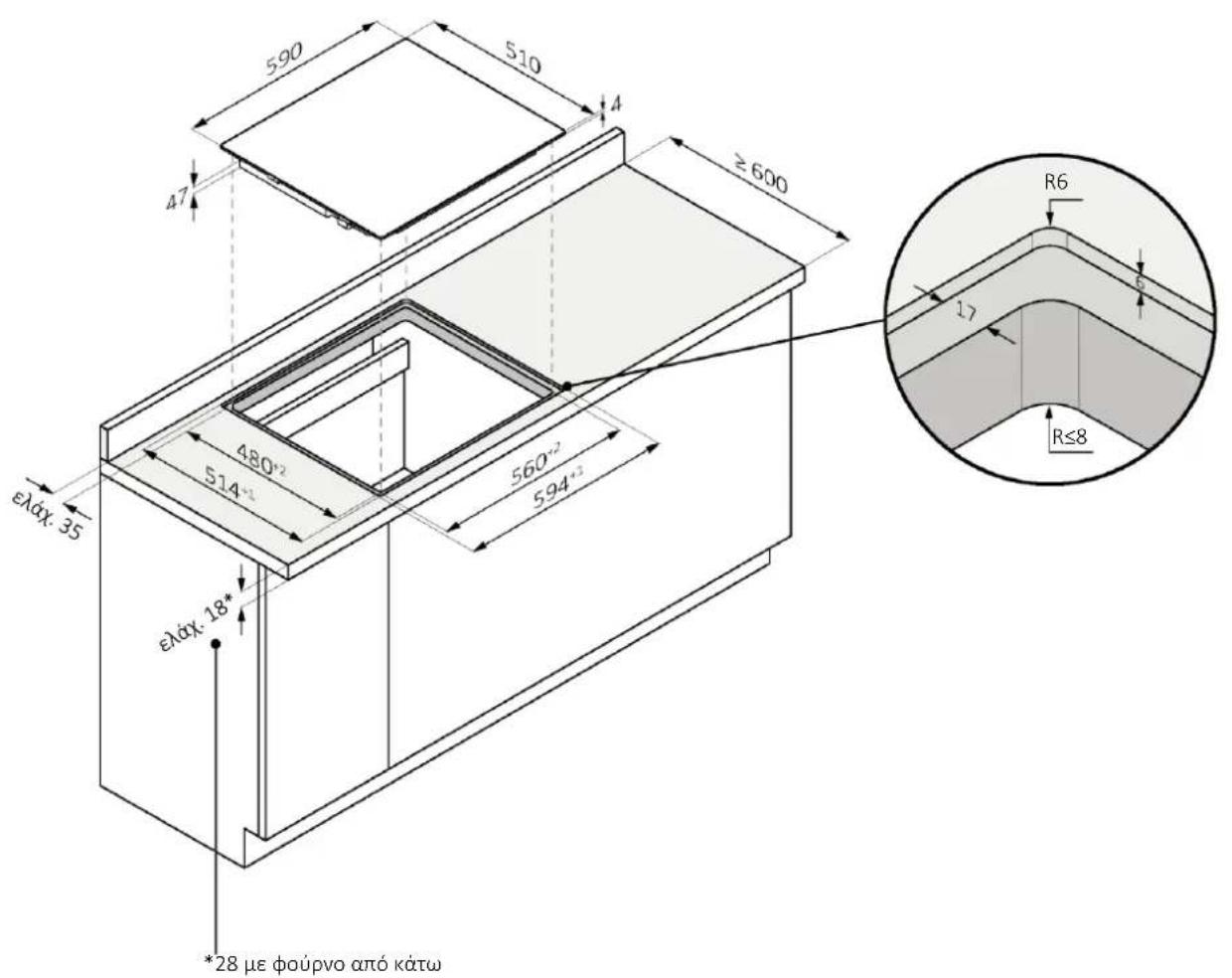

7.1 Πλάτος εστίας 60

Τυπική εγκατάσταση

*28 με φούρνο από κάτω

7.1 Πλάτος εστίας 60

Χωνευτή εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα με πλυντήριο πιάτων.

7 Διαστάσεις εντοιχισμού

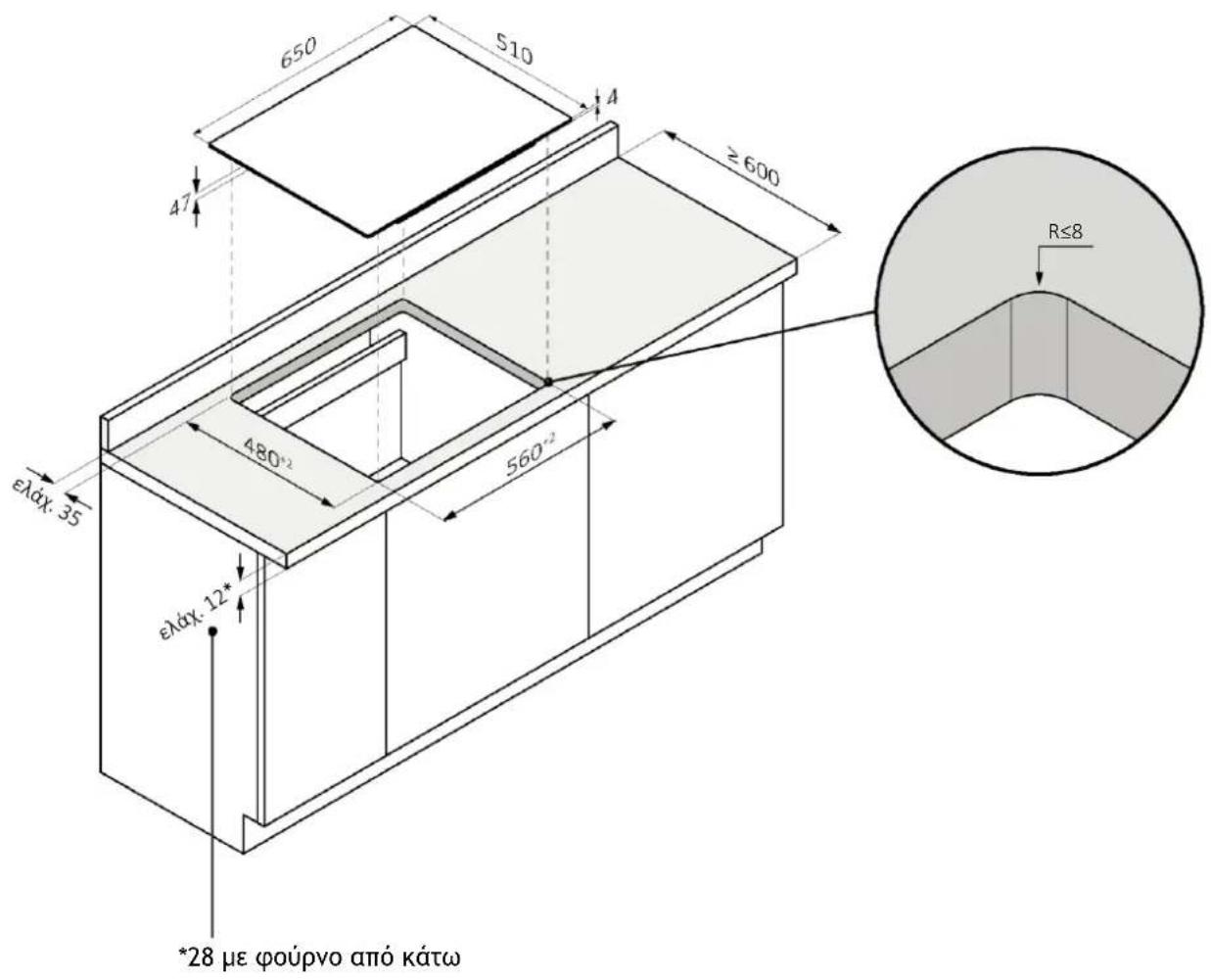

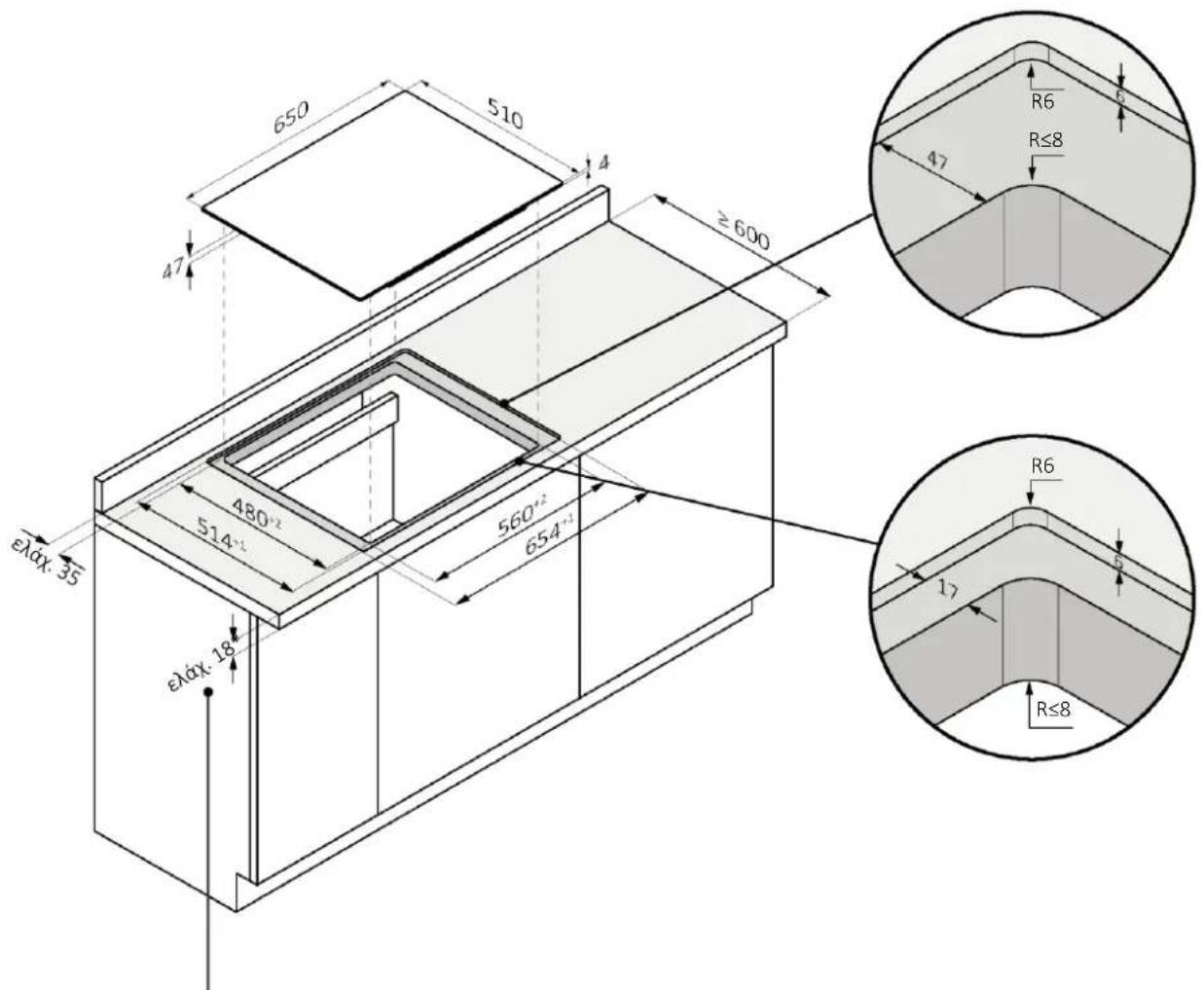

7.2 Πλάτος εστίας 65

Τυπική εγκατάσταση

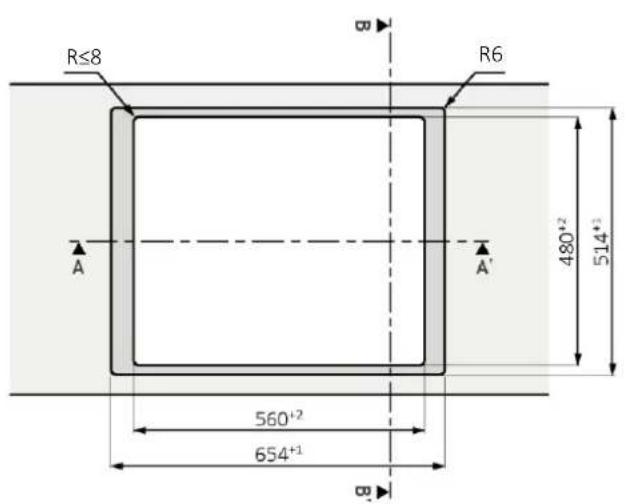

7.2 Πλάτος εστίας 65

Χωρίς εγκατάσταση

ΑΝΑΠΟΔΕΙΞΙΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα με γυαλί μικροσκοπίου.

*34 με φούρνο από κάτω

B-B

7 Διαστάσεις εντοιχισμού

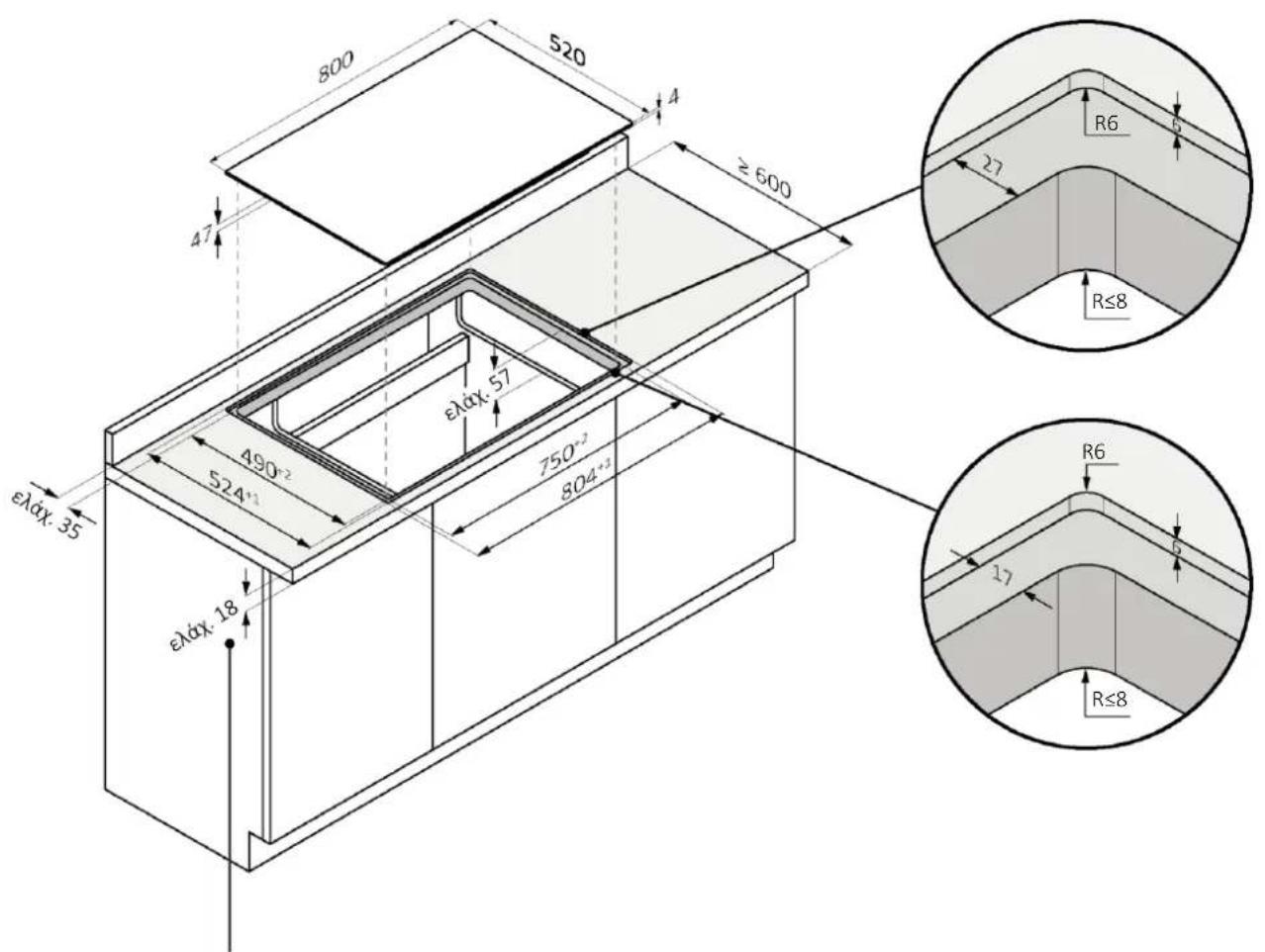

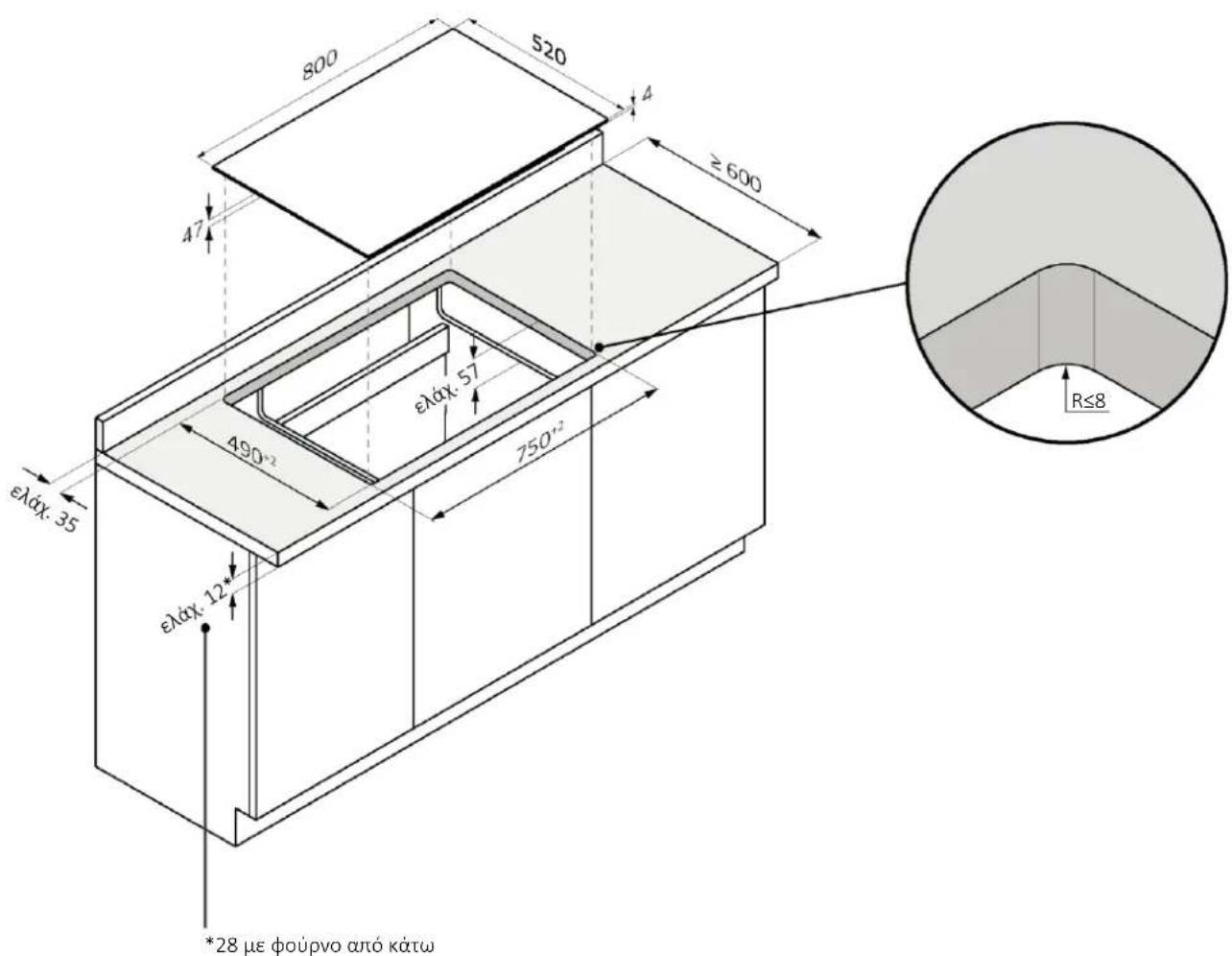

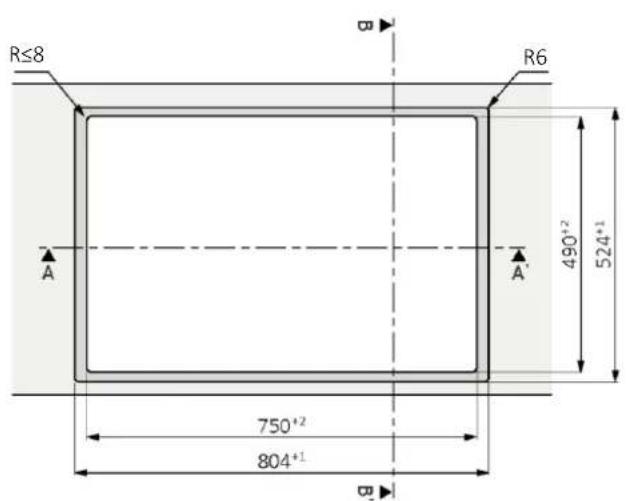

7.3 Πλάτος εστίας 80

Τυπική εγκατάσταση

7.3 Πλάτος εστίας 80

Χωρίς εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα υγείας ή φαρμακευτικά.

*34 με φούρνο από κάτω

B-B'

Σύνδεση στο ηλεκτρικό δίκτυο

8.1 Προειδοποιήσεις ασφαλείας

Για να πραγματοποιήσετε την ηλεκτρική σύνδεση της συσκευής με ασφάλεια, τηρήστε τις ακόλουθες προειδοποιήσεις:

• Οποιαδήποτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τον χρήστη. Ο κατασκευαστής δηλώνει ότι δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση, συντήρηση ή επισκευή. Επίσης, δεν ευθύνεται για ζημιές που προκαλούνται από έλλειψη ή διακοπή του αγωγού υγειονομικού (ηλεκτρολογικού). Κατά τη σύνδεση της συσκευής στο ηλεκτρικό δίκτυο, μόνο εξειδικευμένος τεχνικός ο οποίος γνωρίζει και συμμορφώνεται με τους τοπικούς κανονισμούς και τους προτύπους κανονισμούς της τοπικής εταιρείας ηλεκτρικής ενέργειας. Το προϊόν συμμορφώνεται με τις κατασκευαστικές προδιαγραφές και μπορεί να λειτουργήσει μόνο εάν έχει εγκατασταθεί σωστά ο αγωγός υγειονομικού. Το προϊόν δεν πρέπει να είναι υπό τασή κατά τη διάρκεια της εγκατάστασης.
• Κατά τη διάρκεια της εγκατάστασης, μην τοποθετείτε αιχμηρά αντικείμενα (π.χ. μαχαίρια, προβία, κουτάλια και καλάθια) στην επιφάνεια της εστίας γιατί μπορεί να ζοτοαοβούν.
• Συνδέστε το προϊόν χρησιμοποιώντας μόνο το παρεχόμενο καλώδιο. Το προϊόν πρέπει να συνδεθεί σε ένα σωστά εγκατεστημένο κύκλωμα.
• Σε περίπτωση λανθασμένης εγκατάστασης, παραποίησης της συσκευής ή κακής σύνδεσης, η ισχύς της εγγύησης του προϊόντος εκπίπτει. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, έναν τεχνικό σέρβις ή άτομο ανάλογης ικανότητας για να αποφευχθούν οι κίνδυνοι. Η σύνδεση με ένα απλό σύστημα γείωσης είναι απαραίτητη και προσεκτική. Αυτή η συσκευή θα πρέπει να εγκατασταθεί και να γειωθεί μόνο από κατάλληλο άτομο. Αποσυνδέστε τη συσκευή από την κύρια παροχή ρεύματος πριν από οποιαδήποτε εργασία ή συντήρηση σε αυτήν. Αυτή η συσκευή πρέπει να συνδέεται σε κύκλωμα το οποίο διαθέτει διακόπτη απομόνωσης που παρέχει πλήρη αποσύνδεση από την παροχή ρεύματος. Οι εργασίες στο οικιακό ηλεκτρικό σύστημα πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο ηλεκτρολόγο. Η παράλειψη αυτών των συστημάτων μπορεί να προκαλέσει ηλεκτροπληξία ή ανάφλεξη. Η εστία πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω πολυπολικής διάταξης ή αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των πόλων με άνοιγμα επαφής τουλάχιστον 3 mm και συμμορφώνεται με την κατηγορία υπερτάσεως ΙΙ. Αυτή η διάταξη πρέπει να αντέχει τη μέγιστη συνδεδεμένη φορτία και να συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφευχθεί οποιοσδήποτε κίνδυνος που προκαλείται από ασταθή εναπόθεση της συσκευής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική συσκευή μεταγωγής, όπως χρονοδιακόπτης, ή να συνδέεται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά.

Ηλεκτρικό καλώδιο τροφοδοσίας: Η συσκευή είναι εξοπλισμένη με ένα καλώδιο τροφοδοσίας το οποίο πρέπει να συνδεθεί στο οικιακό δίκτυο. Ανακαλύψτε τις διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο της οικιακής παροχής ρεύματος, από το σχετικό διάγραμμα. Η πινακίδα σειριακού αριθμού υποδεικνύει επίσης την επιτρεπόμενη θέση σύνδεσης για αυτή τη συσκευή και τη σχετική απορροφούμενη ισχύ.

8.2 Οδηγίες

Απορροφούμενη ισχύς

Δείτε την πινακίδα 600W προϊόντος.

Διακόπτης κυκλώματος διαφορικού ρεύματος (αντιηλεκτροπληξιακός)

Συνωστισταί προ ενός διακόντως κυκλώματος παραπέμποντος ρεύματος (διακόντως κυκλώματος διαρροής προς γη) με ρύθμιση αποσύνδεσης που συμμορφώνεται με τα ισχύοντα πρότυπα.

Διατάξεις διαχωρισμού

Σε περίπτωση που είναι απαραίτητο να τη χρησιμοποιείτε, η εστία πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω μιας πολυπολικής διάταξης αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Μια τέτοια διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ανορθωτική διάταξη πρέπει να τροφοδοτείται από εξωτερική διάταξη μετάγωγης, όπως χρυσοδιακόπτης, και να οδηγείται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά. Το προϊόν δεν έχει σχεδιαστεί για να λειτουργεί με εξωτερικό χρυσοδιακόπτη ή έξω από τα πλαίσια λειτουργίας του.

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν είναι εξοπλισμένο με ένα καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο. Ανακαλύψτε τις διάφορες δυνατότητες σύνδεσης, ανάλογα με τον τύπο της οικιακής παροχής ρεύματος, από το σχετικό διάγραμμα. Η πινακίδα δεδομένων υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτή τη συσκευή και τη σχετική απορροφούμενη ισχύ.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μην αφήνετε το καλώδιο να έρχεται σε επαφή με το έδαφος. Εμποδίστε το να έρχεται σε επαφή με το κέντρο ευθύνης.

8 Σύνδεση στο ηλεκτρικό δίκτυο

8.3 Άλλες συμβουλές

Η χρήση οποιαδήποτε ηλεκτρικής οικιακής συσκευής απαιτεί την τήρηση ορισμένων βασικών κανόνων:

Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία. Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια. Εάν συνιστάται η χρήση προσαρμογέα, πρώτα πρώτα η καλωδίωση. Σε περίπτωση δυσλειτουργίας ή/και πτώσης των επιδόσεων, απενεργοποιήστε τη συσκευή και μην την πειράξετε.

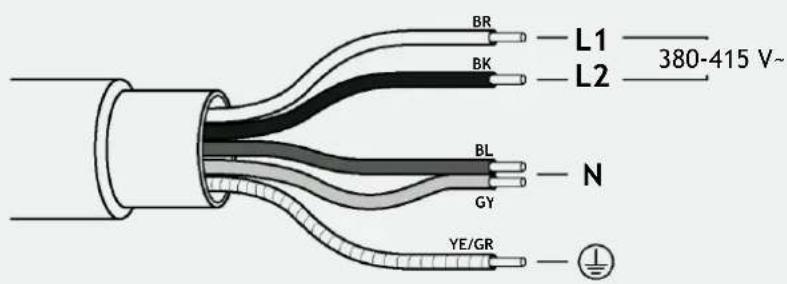

8.4 Διάταξη της σύνδεσης

Συμμορφώνεστε με τους τοπικούς κανονισμούς και προθέσεις κανονισμούς της τοπικής είσπραξης πνεκτρίου.

Σύνδεση της συσκευής

Τοποθετήστε σωστά την πινακίδα ονομαστικών στοιχείων.

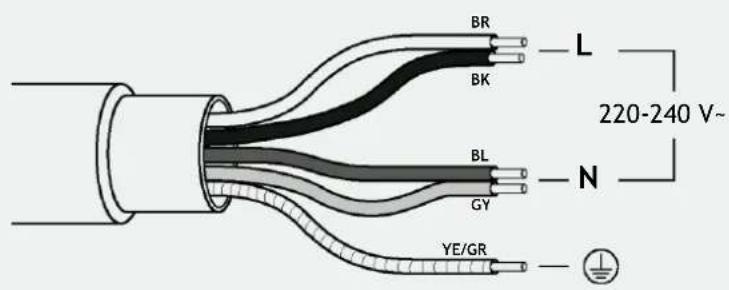

Πραγματοποιήστε τη σύνδεση αποκλειστικά σύμφωνα με το σχετικό διάγραμμα:

BR: καφέ BL: μπλε YE/GN: κίτρινο και πράσινο BK: μαύρο - GY: γκρι

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

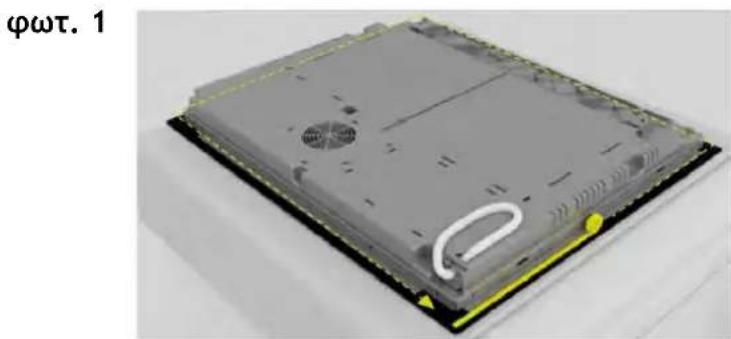

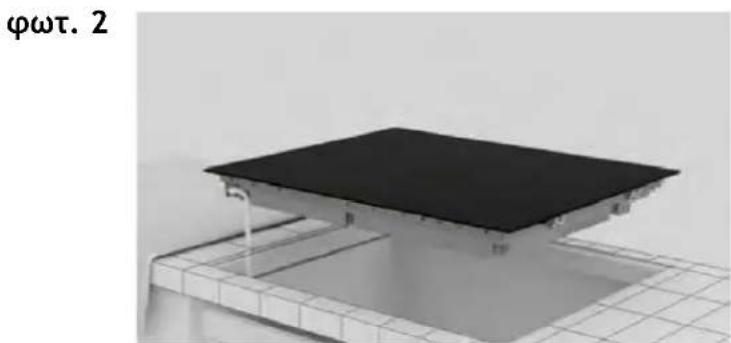

9.1 Σημαντικές προειδοποιήσεις

Αφαιρέστε τυχόν υλικά ή υπολείμματα που βρίσκονται στην περιοχή όπου θα γίνει η εργασία. - Για προστασία από την υγρασία και τη διείσδυση υγρών, όλες οι εκτεθειμένες επιφάνειες πρέπει να στεγανοποιούνται με κατάλληλο προϊόν. Το προϊόν πρέπει να βρίσκεται σε όρθια θέση. - Πριν από την εγκατάσταση, ελέγξτε ότι η συσκευή της εστίας έχει τοποθετηθεί σωστά.

Η επιφάνεια όπου θα τοποθετηθεί η εστία πρέπει να είναι απόλυτα λεία, ώστε να στηρίζεται ολόπλευρα και η εφαρμογή να παρέχει ικανοποιητική στεγανοποίηση (εικ. 2).

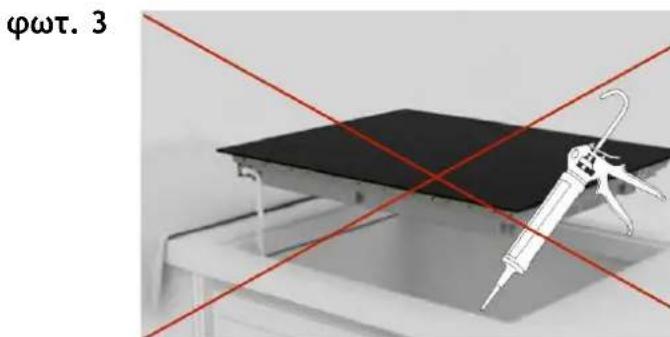

Μη στερεώνετε την εστία χρησιμοποιώντας σιλικόνη ή στεγανωτικό υλικό! Μια τέτοια στερέωση θα μπορούσε να προκαλέσει ζημιά στο προϊόν, ενώ θα δυσκολέψει την αποσυναρμολόγησή του (εικ. 3).

9 Οδηγίες εγκατάστασης

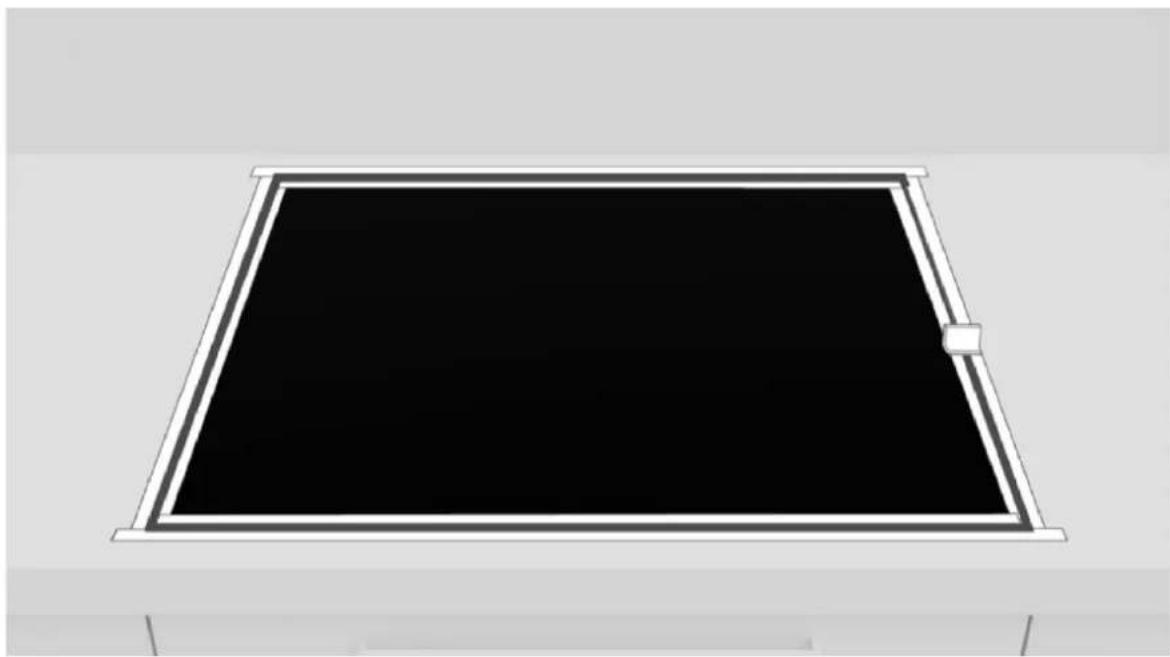

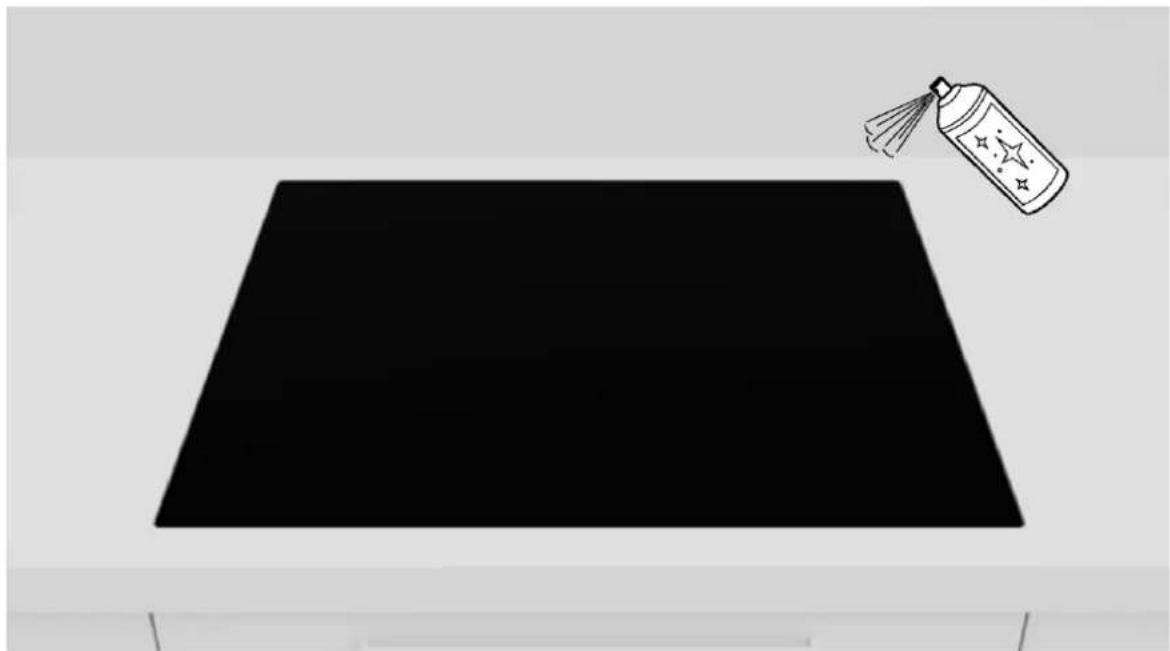

9.2 Εγκατάσταση βήμα προς βήμα

Οι παρακάτω εικόνες υποδεικνύουν την εγκατάσταση του προϊόντος βήμα προς βήμα.

Τυπική εγκατάσταση

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR.

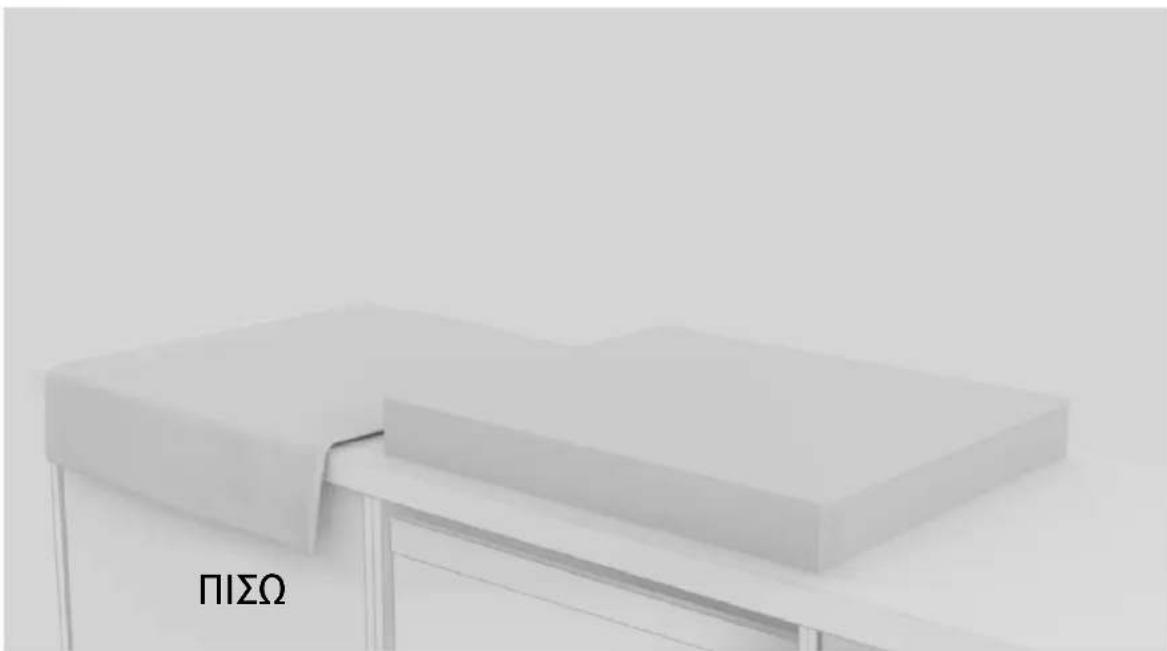

Χωρίς εγκατάσταση

Μην παραλείψετε να δείτε το Βίντεο Εγκατάστασης του προϊόντος ακολουθώντας τον κωδικό QR.

ή κάνοντας κλικ εδώ

σύνδεσμος

ή κάνοντας κλικ εδώ

σύνδεσμος

1

Χρησιμοποιήστε τα εργαλεία που αναφέρονται στο Κεφάλαιο "Εργαλεία Εγκατάστασης" του εγχειριδίου. Τοποθετήστε ένα πανί δίπλα στη συσκευή του προϊόντος για να ακουμπήσετε πάνω του την εστία.

2

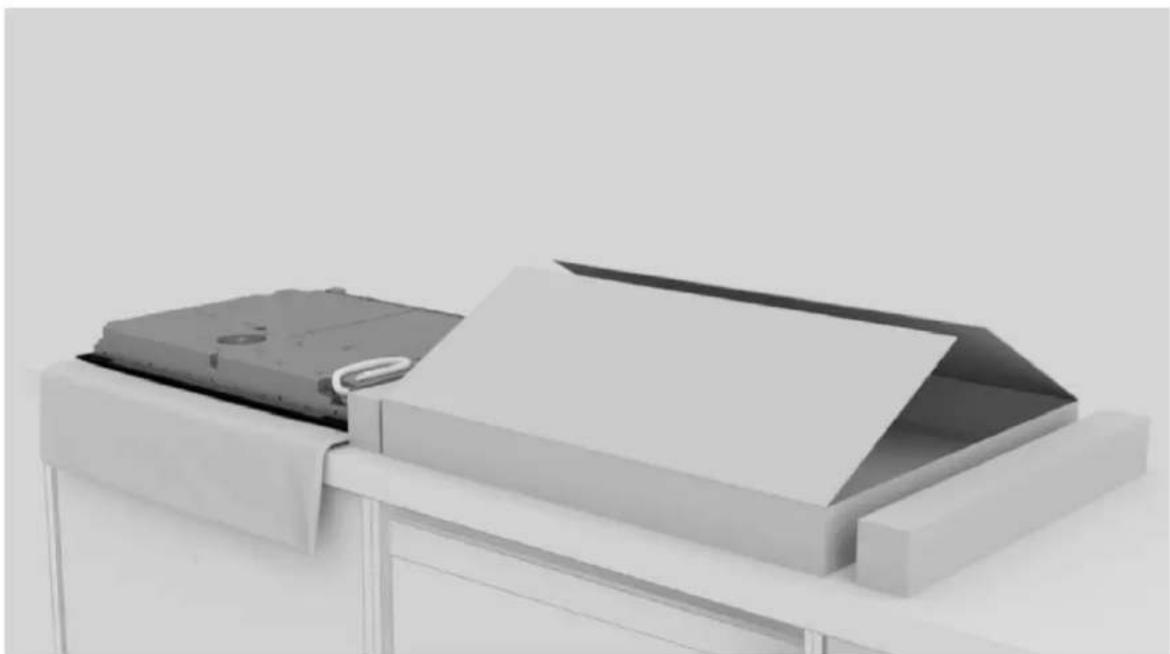

Φορέστε γάντια. Αφαιρέστε το ντουκέταινο και το περιτύλιγμα φροντίζοντας να μην καταστρέψετε το υλικό της εστίας.

3

Το θετικό της ενέργειας αυτής είναι ότι το θετικό της προηγούμενης δήλωσης ουδετεροποιείται.

Περάστε τη σιλικόνη.

9 Οδηγίες εγκατάστασης

12

Αφαιρέστε την περιμετρική σιλικόνη.

13

Αφαιρέστε τη ταινία και καθαρίστε τα άκρα.

14

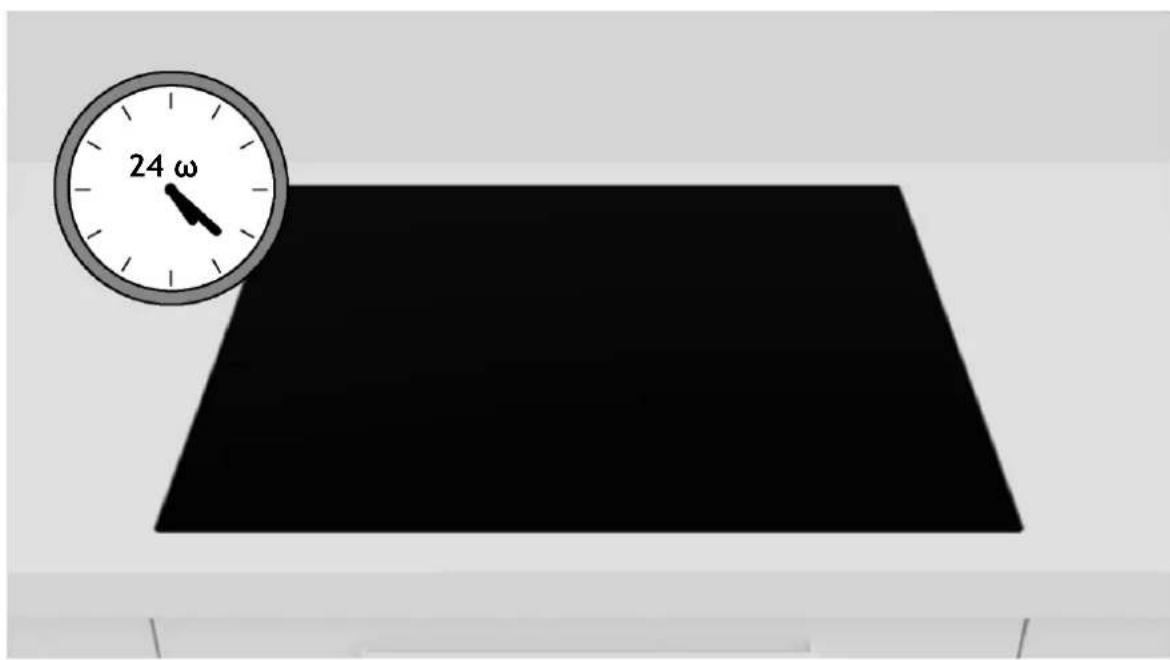

Περιμένετε 24 ώρες πριν ανάψετε για πρώτη φορά.

10 Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

Ενημερωθείτε σχετικά με τις βασικές λειτουργίες. Ενημερωθείτε για όλες τις ρυθμίσεις που σχετίζονται με την ασφαλή χρήση και περισσότερα. - Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη, ώστε για να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, απαιτείται η προστατευτική μεμβράνη ανύψωσης, η ταινία και όλα τα άλλα υλικά συσκευασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν απαιτεί επαρκή εξαερισμό για κανονική λειτουργία. Μη φράζετε τα ανοίγματα εξαερισμού για κανένα λόγο. ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση της συσκευής μπορεί να διαφέρει από το μοντέλο που εμφανίζεται.

11 Πρώτη θέση σε λειτουργία

Όταν το προϊόν χρησιμοποιείται για πρώτη φορά, η εστία μαγειρέματος ρυθμίζεται στη μέγιστη ισχύ. Διαφορετικά όρια ισχύος μπορεί να ελέγχονται σύμφωνα με το κύριο σύστημα τροφοδοσίας του οικίου κατά τη χρήση της λειτουργίας διαχείρισης ισχύος.

Ρυθμίζεται η διαχείριση ισχύος

Είναι δυνατό να επιλέξετε ένα μέγεθος το οποίο να είναι πιο αποδοτικό για την επαγωγική εστία, παρέχοντας διαφορετικές κλίμακες εύρους ισχύος. Οι επαγωγικές εστίες είναι σε θέση να αυτοπεριορίζονται αυτόματα προκειμένου να λειτουργούν σε χαμηλότερο επίπεδο ισχύος, ώστε να αποφεύγεται ο κίνδυνος υπερφόρτωσης.

Για να εισέλθετε στη λειτουργία διαχείρισης ισχύος:

• Ενεργοποιήστε την εστία, στη συνέχεια πατήστε ταυτόχρονα το + και - στον πίνακα ελέγχου. Η ένδειξη κουζίνας θα εμφανίσει "P8" που σημαίνει επίπεδο ισχύος 8. Η προεπιλεγμένη λειτουργία είναι στα 7,4 kW.

Τα μετάγγιση σε άλλο επίπεδο

• Πατήστε το πλήκτρο για να αλλάξετε το επίπεδο ενέργειας.
• Υπάρχουν 8 επίπεδα ισχύος από "P1" έως "P8". Η ένδειξη χρονοδιακόπτη εμφανίζει ένα από αυτά:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

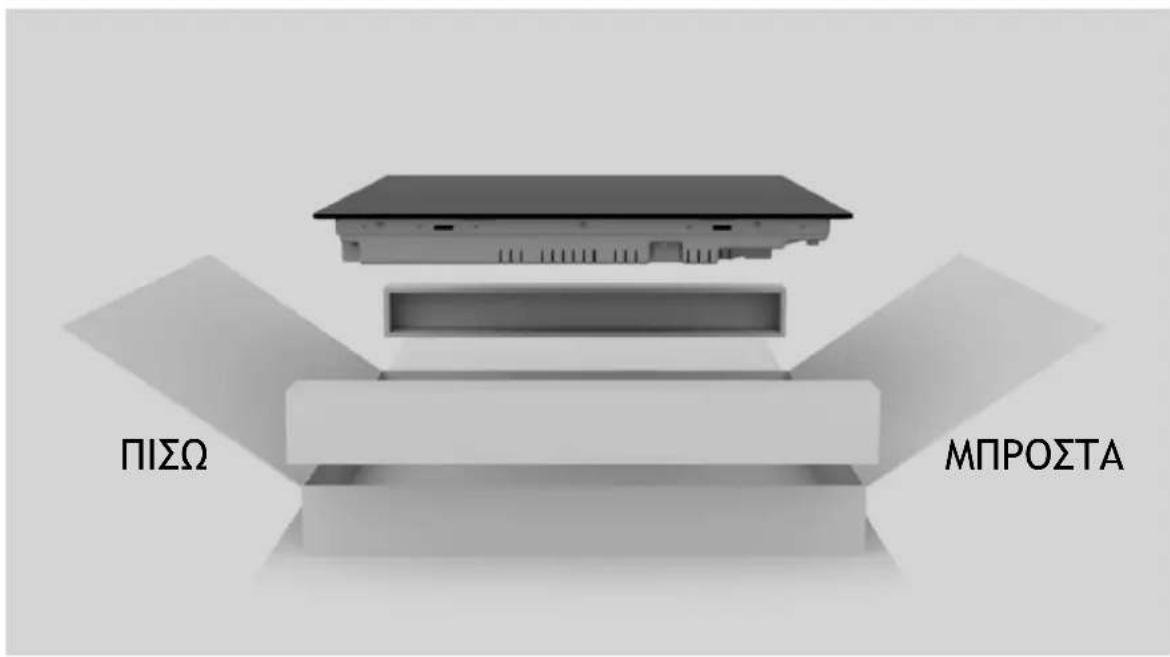

12 Αποσυναρμολόγηση του προϊόντος

Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο. Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω. Αυτό το προϊόν δεν θα προκαλέσει ζημιά στο επίπεδο, το οποίο οφείλει επίσης να χρησιμοποιηθεί σε μια νέα τοποθεσία.
