GEBRUIKSAANWIJZING HMT65DCS HOOVER

Deze installmentehandleiding is bedoeld voor keukenfabrikanten die met deze producten werken. Lees deze handleiding zorgvuldig door, inclusief de veiligheidsinstrumenties, om de veriligte te garanderen en de Beste resultaten te verkrijgen, en bewaar de handleiding voor toekomstig gebruik. Noteer het serienummer voordat uverdergaat met de installatione, want u kunt het nodig hebben in geval van reparaties. Controller op schade tijdens transport en raadpleeg voor gebruik een technicus bij twijfel. Houd al het verpakkingsmateriaal aan de buurt van kinderen.

OPMERKING: Functies, afbeeldingen in de handleiding en productaccessoires können variieren afhankelijk van het aangeschafte model.

index

1 Veiligheidswaarschuwingen voor installmente p.2
2 Waar het product moet worden geinstalleerd p.3

2.1 Andere tips
3 Afmetingen kookplaat p. 4-9

3.1 Breedte 60
3.2 Breedte 65
3.3 Breedte 80

4 Installatiegereedschap p. 10

4.1 Standaard installment
4.2 Verzonken installmentie

6 Meubilair en ventilatie p. 12-13

5 Afstand van installmentie p. 11
5.1 Voorzorgsmaatregelen

6.1 Breedte 60 - 65 - 80 op ovenbasis
6.2 Breedte 60 - 65 - 80 op basis met laden
6.3 Breedte 60 - 65 - 80 op basis met legplanken
6.4 Dikte aanrechtblad

7 Inbouwafmetingen p. 14-19

7.1 Kookplaat breedte 60
7.2 Kookplaat breedte 65
7.3 Kookplaat breedte 80

8 Aansluiting op hetlichtnet p. 20-22

8.1 Veiligheidswaarschuwingen
8.2 Instructies
8.3 Ander advies
8.4 Indeling van aansluiting

9 Instructies voor installmentie p.24-31

9.1 Belangrijke waarschuwingen
9.2 Stap-voor-stap installment

10 Levering aan de gebruiker p. 32

11 Eerste keer aanzetten p. 32
12 Het product demonteren p. 32

1 Veiligheidswaarschuwingen voor installmentie

Neem deze aanwijzingen in ache vtordat u begint met de installmentie van het product.

• Uw verdijk is erg verwongelijk voor ons. Lees deze informatie zorgvuldig door voordat u het product gezruikt.
• De installmentie moet worden uitgevoerd door een gekwalificeerde technicus die de geldende wetgeving in het land van installmentie en de instructies van de fabrikant kent en naleeft.
• Als service van de fabrikant nodig is om fouten te verhelpen die het gevolg zijn van onjuiste installmentie, worden dergelijkke service Niet gedekt bij de reparatie.
• Verwijder het verpakkingsmaterial voordat u het apparaat aanzet.
• Controleer na het uitpakken zorgvuldig of het apparaat Niet beschadigd is. Neem in geval van problemen contact op met de klantenservice voordat u het apparaat installeert en sluit het Niet aan op de voeding.
• Een beschadigd product kan kortsluiting, elektrische schokken, brand en andere gezervaren veroorzaken.
• Controller de verpakking op accessoires of begeleidende materialen (documenten, schroeven, accessoire, brochuretas, gebruikershandleiding, etc.); verwijder ze enbewaar ze.
• Het product kan overlappend of verzonken op het aanrecht worden geinstalleerd.
• Voordat u het product installeert, moet u ervoor zorgen dat de ruimte goed geventileerd is zodate frisse lucht kan circuleren, wat nodig is voor een goede koeling. Volg de illustraties voor de voorgestelde minimale open ruimtes.
• Er is geen extra bediening/instelling nodig om het apparaat op de nominale frequencies te latenten werken.
• Als de service van de fabrikant vereist is om storingen te corrigeren die het gevolg zich van onjuiste installment, worden deze service Niet gedekt door de garantie. De installment-instructies voor professioneel gekwalificeerd personeel要去en worden opgevolgd.
• Een onjuiste installmentie kan schade of persoonlijk letsel veroorzaken aan Personen, dieren of eigendommen. De fabrikant kan nicht aansprakelijk worden gesteld voor dergelijk schade of dergelijk letsel.
• Veilig gebruik is alleen gegarandeerd als de installmentie correct is uitgevoerd volgens deze instructies. In geval van schade als gevolg van onjuiste installmentie ligt de verantwoordelijkheid bij degene die het product heeft geinstalleerd.
• Tijdens de installmentie要去 de kookplaat worden losgekoppeld van hetlichtnet.
• Het worden aanbevolen om tijdens de installmentie beschermende handschoenen te dragen om letsel te voorkomen.

• De garantie dekt geen schade veroorzaakt door onjuiste installment.

• Bij onjuiste installmentie, geknoei met het apparaat en onjuiste aansluiting vervalt de geldigheid van de productgarantie.

• Zorg ervoor dat de voedingskabel van het product Niet toegankelijk is.
• Na montage mag het netsnoer Niet in contact komen met bewegende delen (zoals een lade) en mag het Niet worden blootgesteld aan Mechanische spanningen.
• Dit product vereist constante ventilatie tijdens het gebruik. Dek de ventilatieopeningen Niet af.
• Wonneer het product aan de eindgebruiker worden geleverd, moet de technicus ervoor zorgen dat het correct is geinstalleerd.

Waar het product moet worden geinstalleerd

2

• Installer en gebruik dit product in een gesloten, afgedekte, droge en goed geventileerde omgeving.
• Installee het product Niet in open omgevingen die bloatstaan aan atmosferische invloeden.
• Dit apparaat is ontworpen voor gebruik op een hoogte lager dan 2000m .
• Monteer het product in de buurt van een stopcontact.
• Gebruik het product alleen in een verzonken compartment, anders riskeert u letsel en brandwonden.
• Plaats de kookplaat Niet boven een Niet-gekoelde oven, droger, vaatwasser of koelkast. Het worden ook aanbevolen om installmentie boven een wasmachine te vermijden. Installatie van de kookplaat boven een geleidelde oven is toegestaan.

2.1 Andere tips

• Zaag het werkoppervlak nauwkeuriguit met het benodigde gereedschap, afhankelijk van het te zagen materiaal. Alle oppervlakken要去en afgedacht zichn of op eer andere manier bestand gegen het binnendringen van vocht.
• Het werkoppervlak要去 worden gezormd aan de hand van de diagrammen in deze handledig. Het kookoppvlak要去 perfect horizontaal staan. Controller of de afdichting onder het kookoppvlak, indien aanwezig, goed geplaatst is.
• Gebruik een zachte doek tijdens het installereren om beschadiging van de kookplaat en het werkoppervlak te voorkomen.

WAARSCHUWING: Brandgevaar en schade door open vuur. Houd open vuur

(bijvoorbeeld een kaars)uit de buurt van het product.

3 Afmetingen kookplaat

3.1 Breedte 60

Afmetingen in mm

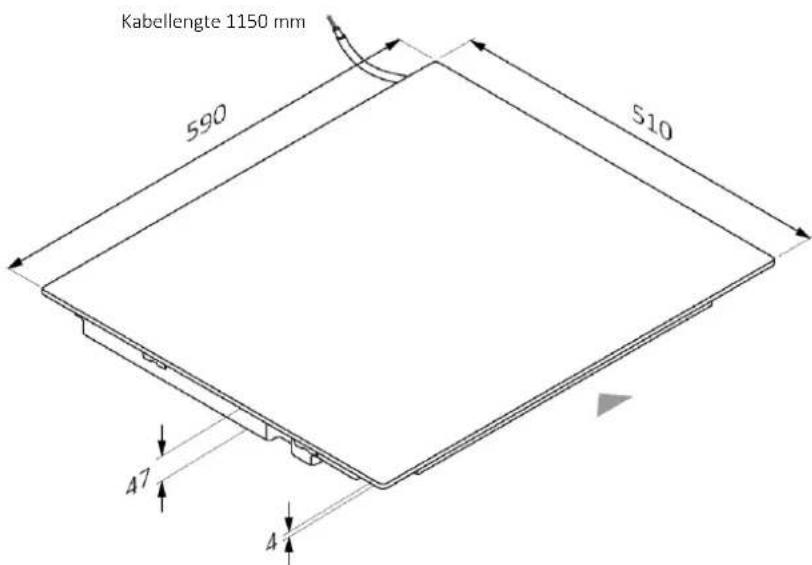

Axonometrisch bovenaanzicht

Axonometrisch onderaanzicht

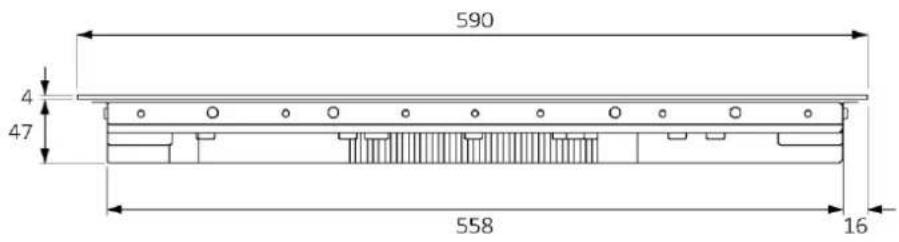

3.1 Breedte 60

Afmetingen in mm

Vooranzicht

Zijaanzicht

Productcodes

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3 Afmetingen kookplaat

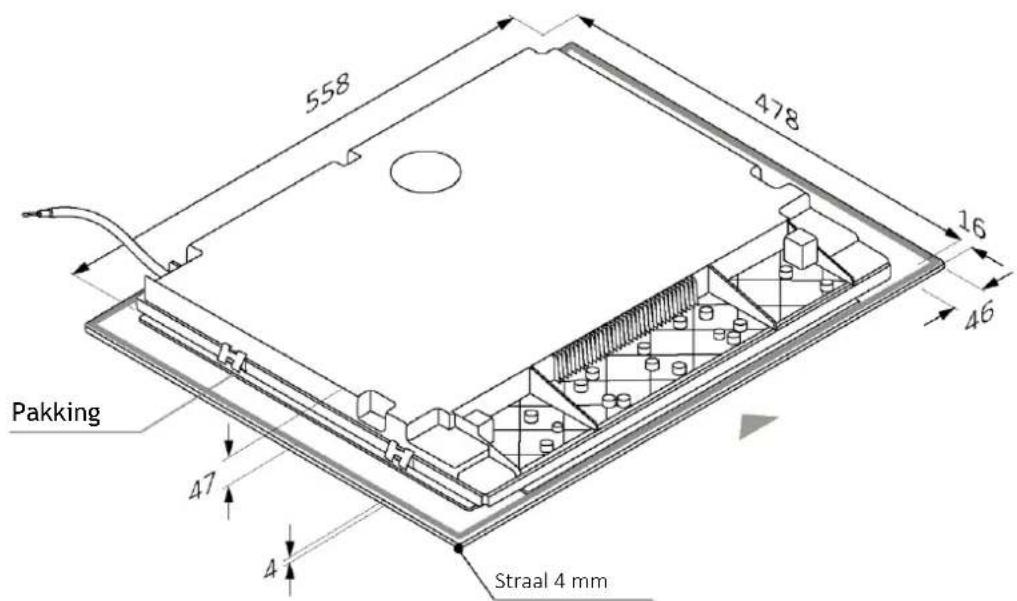

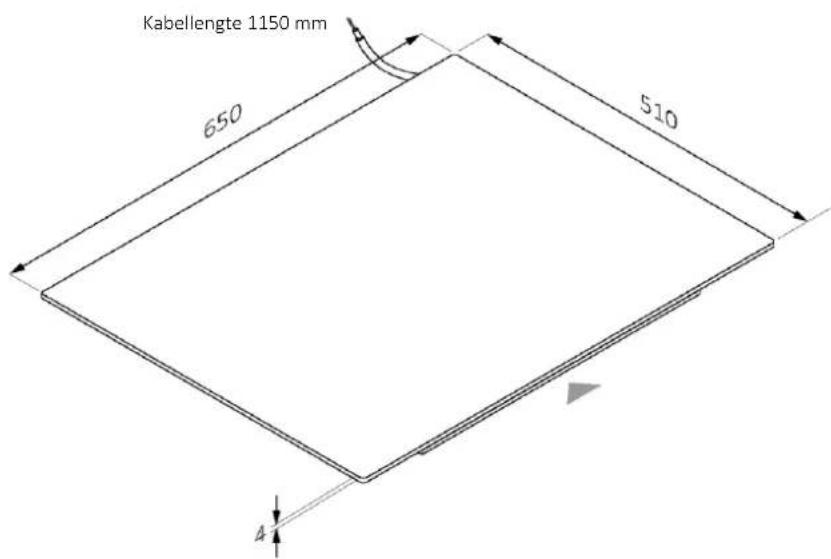

3.2 Breedte 65

Afmetingen in mm

Axonometrisch bovenaanzicht

Axonometrisch onderaanzicht

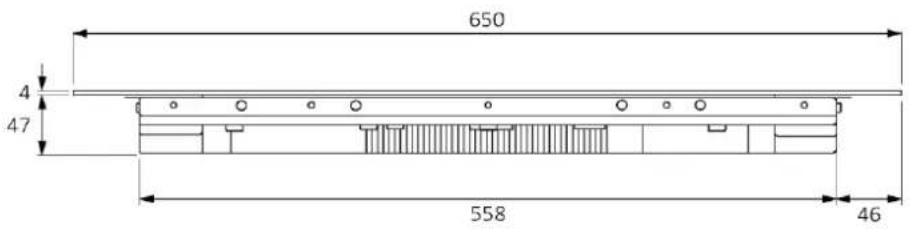

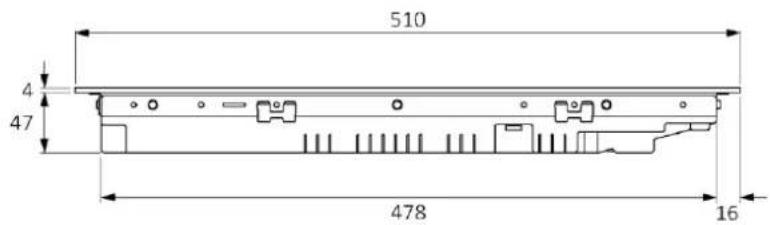

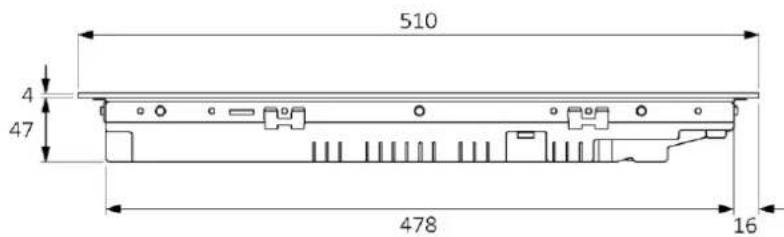

3.2 Breedte 65

Afmetingen in mm

Vooranzicht

Zijaanzicht

Productcodes

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3 Afmetingen kookplaat

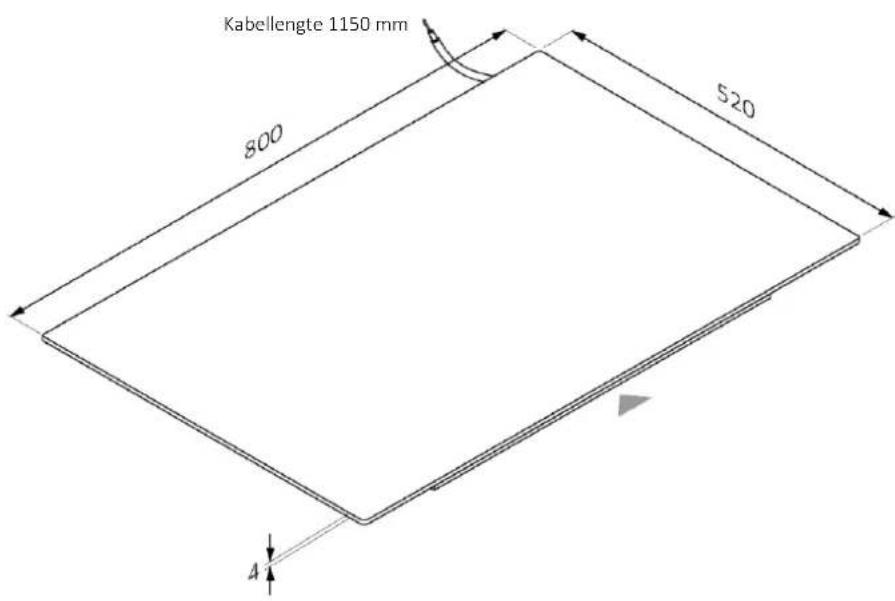

3.3 Breedte 80

Afmetingen in mm

Axonometrisch bovenaanzicht

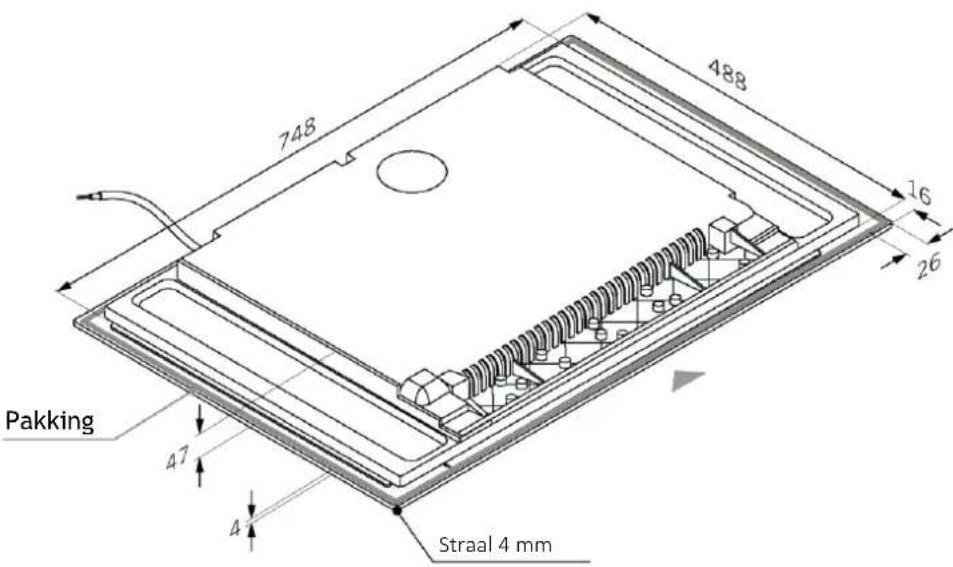

Axonometrisch onderaanzicht

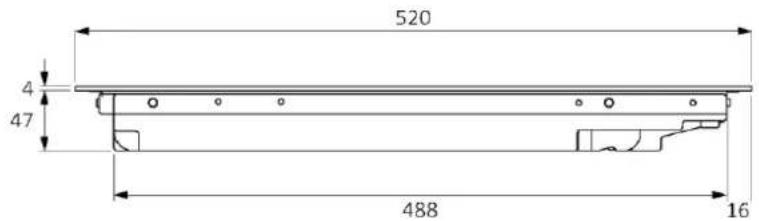

3.3 Breedte 80

Afmetingen in mm

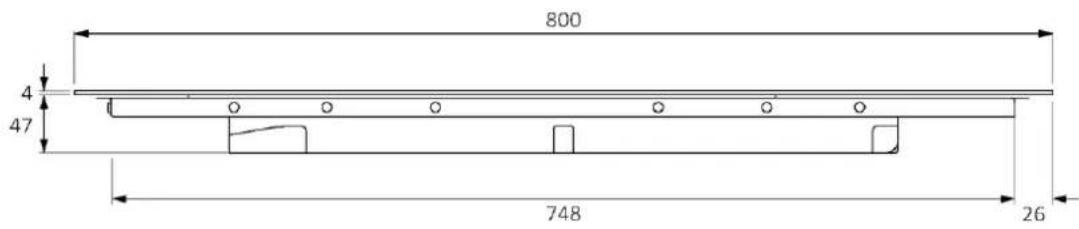

Vooranzicht

Zijaanzicht

Productcodes

HAMTB86IRCS

HAMTB86IWCS

4 Installatiegereedschap

4.1 Standaard installment

Benodigde gereedschappen

Gereedschap meegeleverd met het product

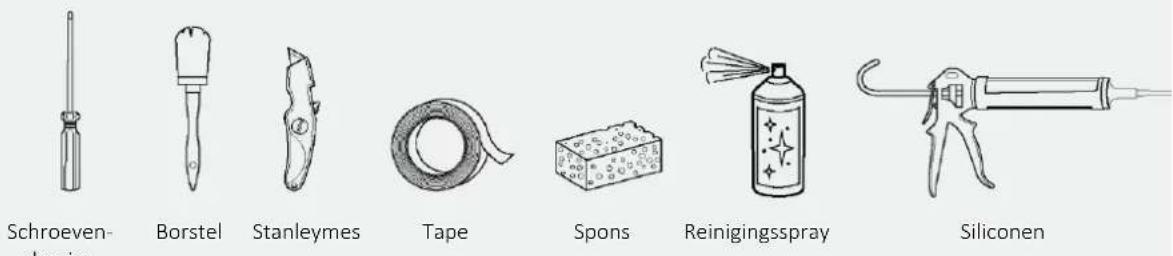

4.2 Verzonken installmentie

Benodigde gereedschappen

Gereedschap meegeleverd met het product

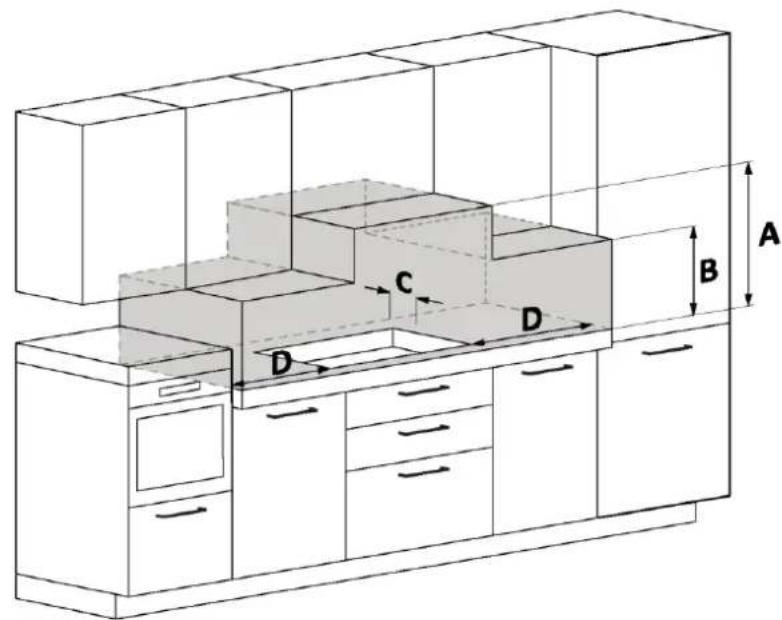

5.1 Voorzorgsmaatregelen

• Met betrekking tot veiligheid voldoet dit product aan de huidige regelgeving.
• De afstand:tussen de kookplaat en de kasten of inbouwapparaten moet zodanig zich dat er voldoende ventilatie en luchtafvoer is.
• De minimale aufstand:tussen de kookplaat en de afzuigkap hangt af van het model van de afzuigkap (A).
• De afstand:tussen de kookplaat en de bovenkasten moet rekening houden met de aanwezigheid van groote voorwerpen (potten/pannen, opscheplepels, etc.) en het gebruik ervan (B).
• De minimale aufstand:tussen de opening van de kookplaat en de hinterwand/ spatwand van de keuken moet minstens 35mm (C) zijn.
• Houd een veilige afstand aan de zijkant tot de meubels (D). De+zijbekleding van de meubels要去 gemaatk着眼 van hittebestendig materiaal.
• In het gebied onder de kookplaat要去 een vrij ruimte van minstens 10mm waar tussen de kookplaat en andere voorwerpen die hunnen worden beinvloed door de hitte dieijdens het gebruik ontstaat.
• Volg de instructies in deze handleiding voor ventilatie van het product.
• Raadpleeg ook de installment-instructies van de oven als het product boven een oven worden geinstalleerd.

A We raden een afstand van minstens 650~mm aan. Raadpleeg ook de handleiding van de afzuigkap.
B Bedenk wat een handige ruimte is voor het hanteren van potten/pannen, pollepels en andere voorwerpen.
C 35 mm afstand van het verzonken gat tot de hinterwand/spatwand.
D 35 mm: kookplaatbreedte 60; 55 mm: kookplaatbreedte 65; 35 mm: kookplaatbreedte 80.

6 Meubilair en ventilatie

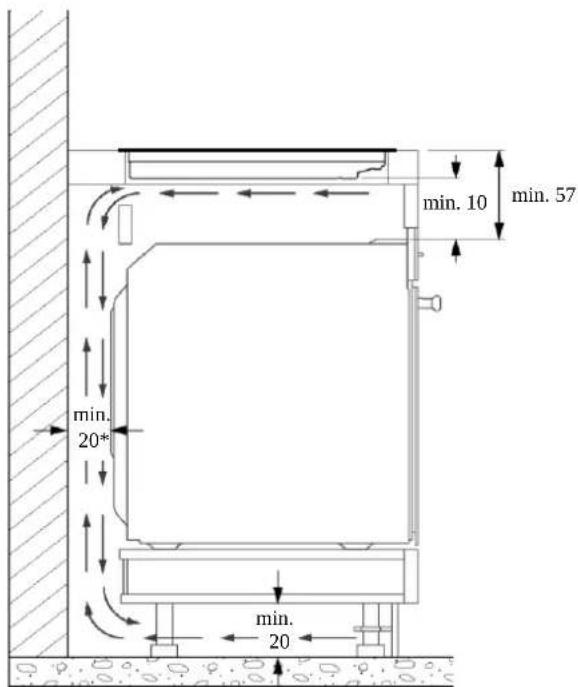

6.1 Breedte 60 - 65 - 80 op ovenbasis

* Indicatie met betrekking tot de kookplaat. Raadpleeg de specifieke installmentehandleiding voor informatatie over de oven.

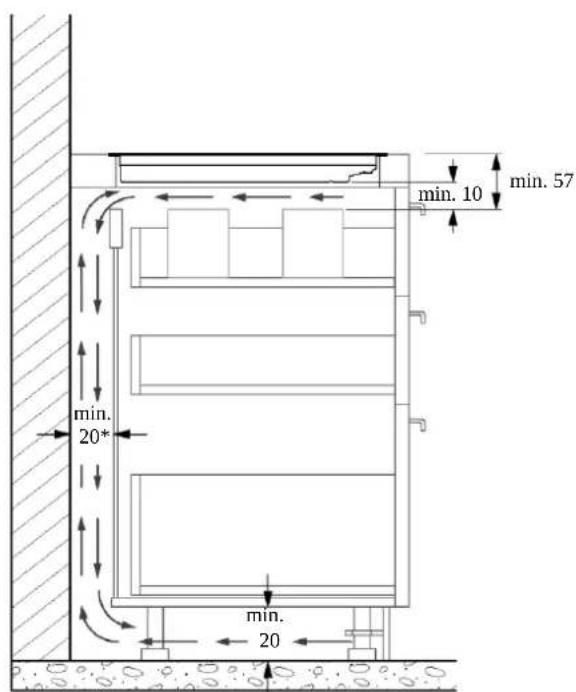

6.2 Breedte 60 - 65 - 80 op basis met laden

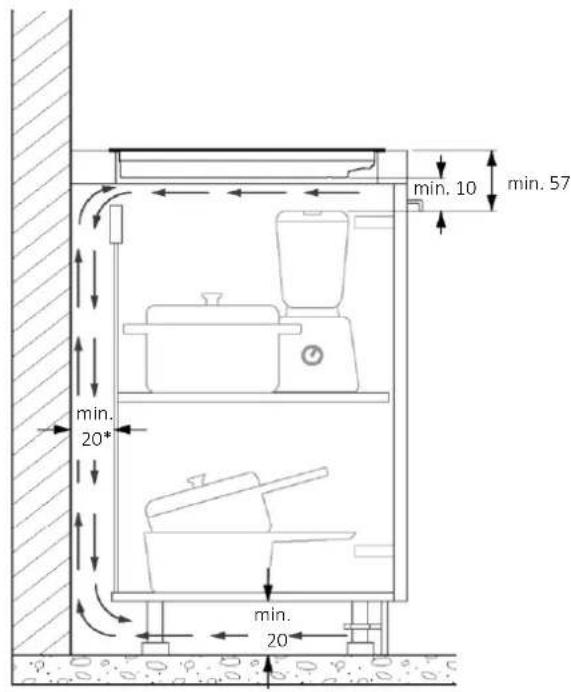

6.3 Breedte 60 - 65 - 80 op basis met legplanken

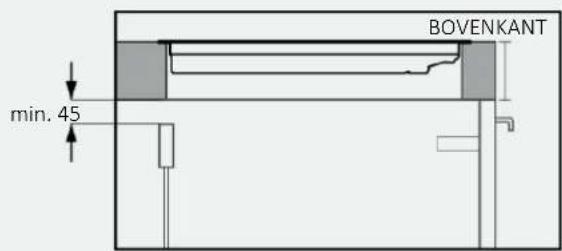

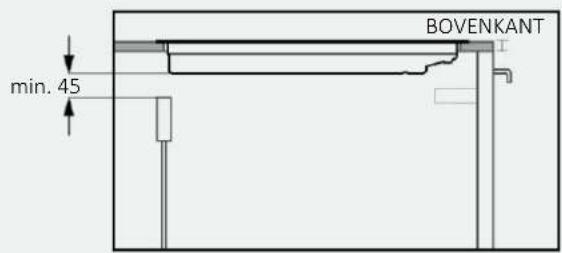

6.4 Dikte aanrechtblad

Meubels met een dik aanrechtblad: zorg voor een opening aan de achterkant van minstens 45mm tussen het aanrechtblad en de ketting aan de achterkant.

Meubels met een minder dik aanrechtblad: zorg voor een opening aan de achterkant van minstens 45mm tussen het aanrechtbladkookveld en de ketting aan de achterkant.

7 Inbouwafmetingen

• Het aanrechtblad要去 worden gezormd aan de hand van de onderstaande diagrammen.
• De darüberkant van de kast moet openings bevatten; volg de onderstaande diagrammen.

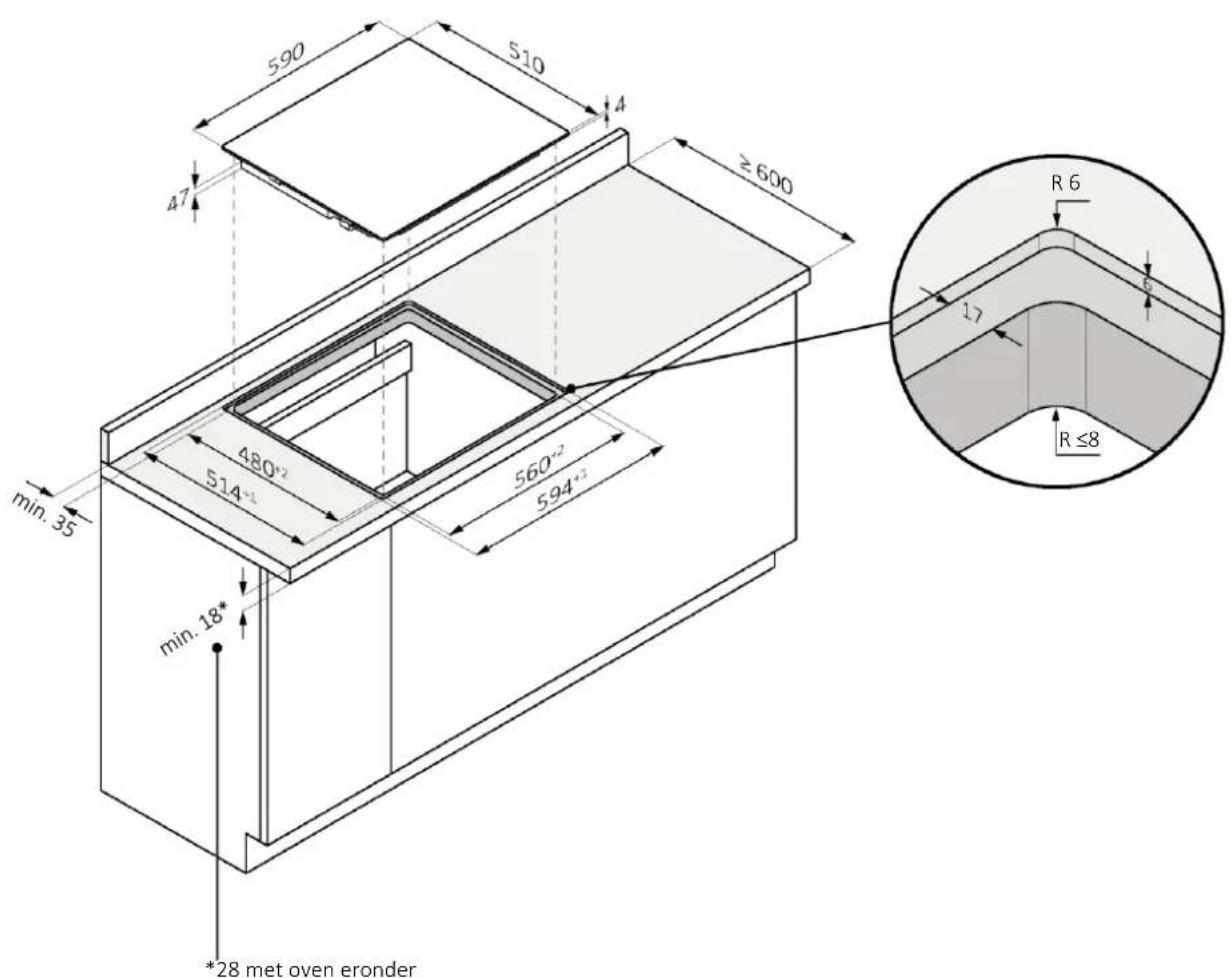

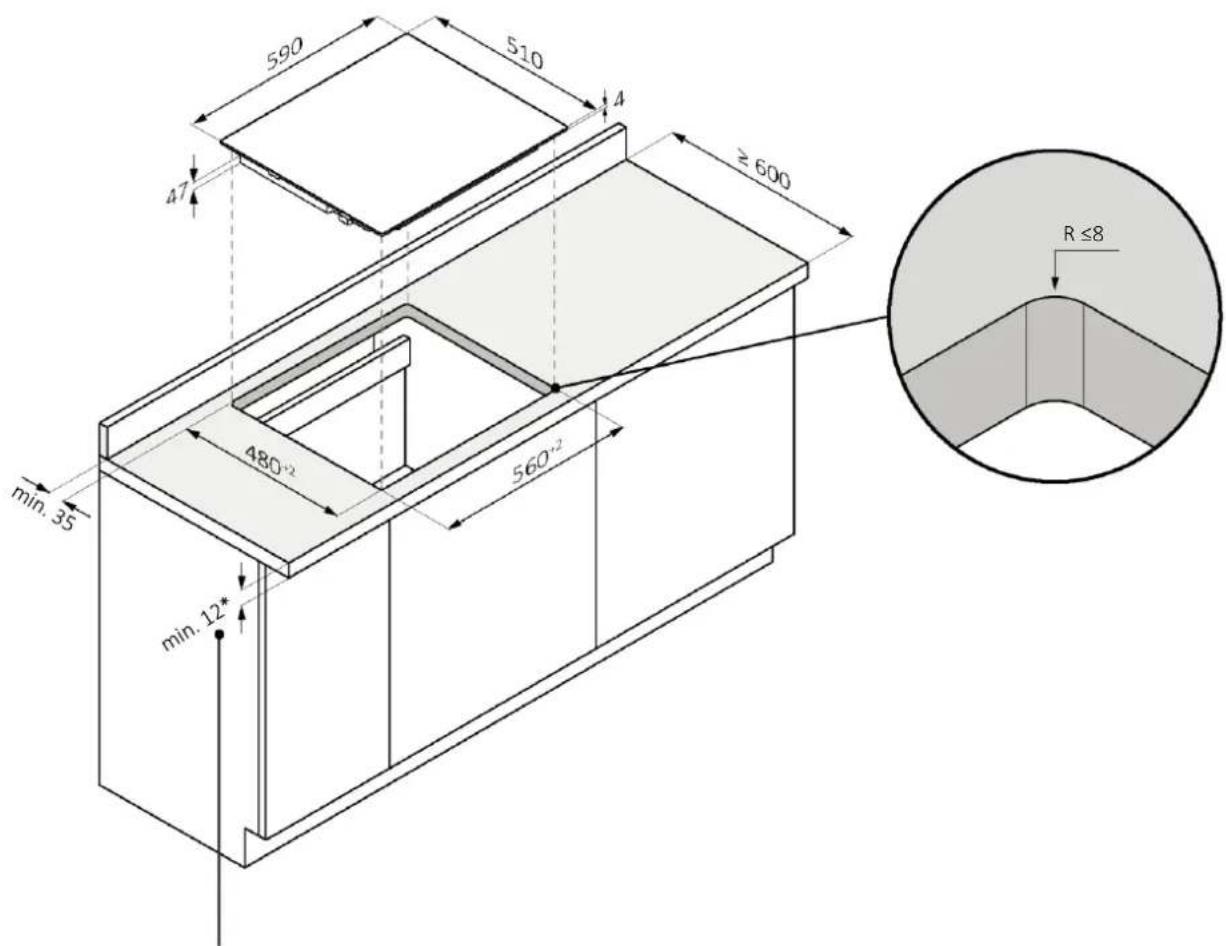

7.1 Kookplaat bredte 60

Standaard installment

*28 met oven eronder

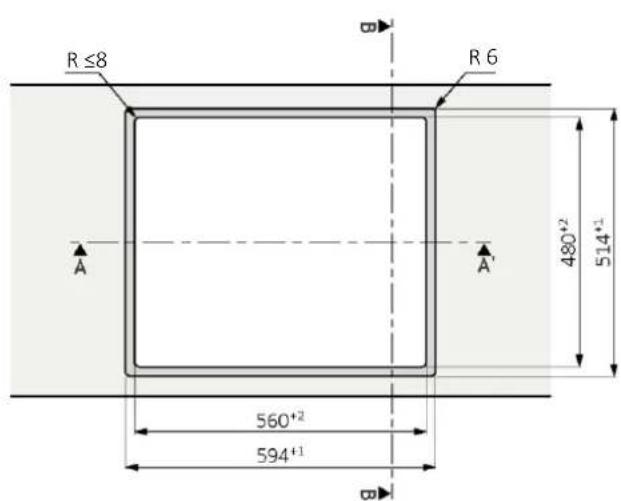

7.1 Kookplaat breedte 60

Verzonken installmentie

WAARSCHUWING: Niet beschikbaar voor producten met afgeschuind glas.

7 Inbouwafmetingen

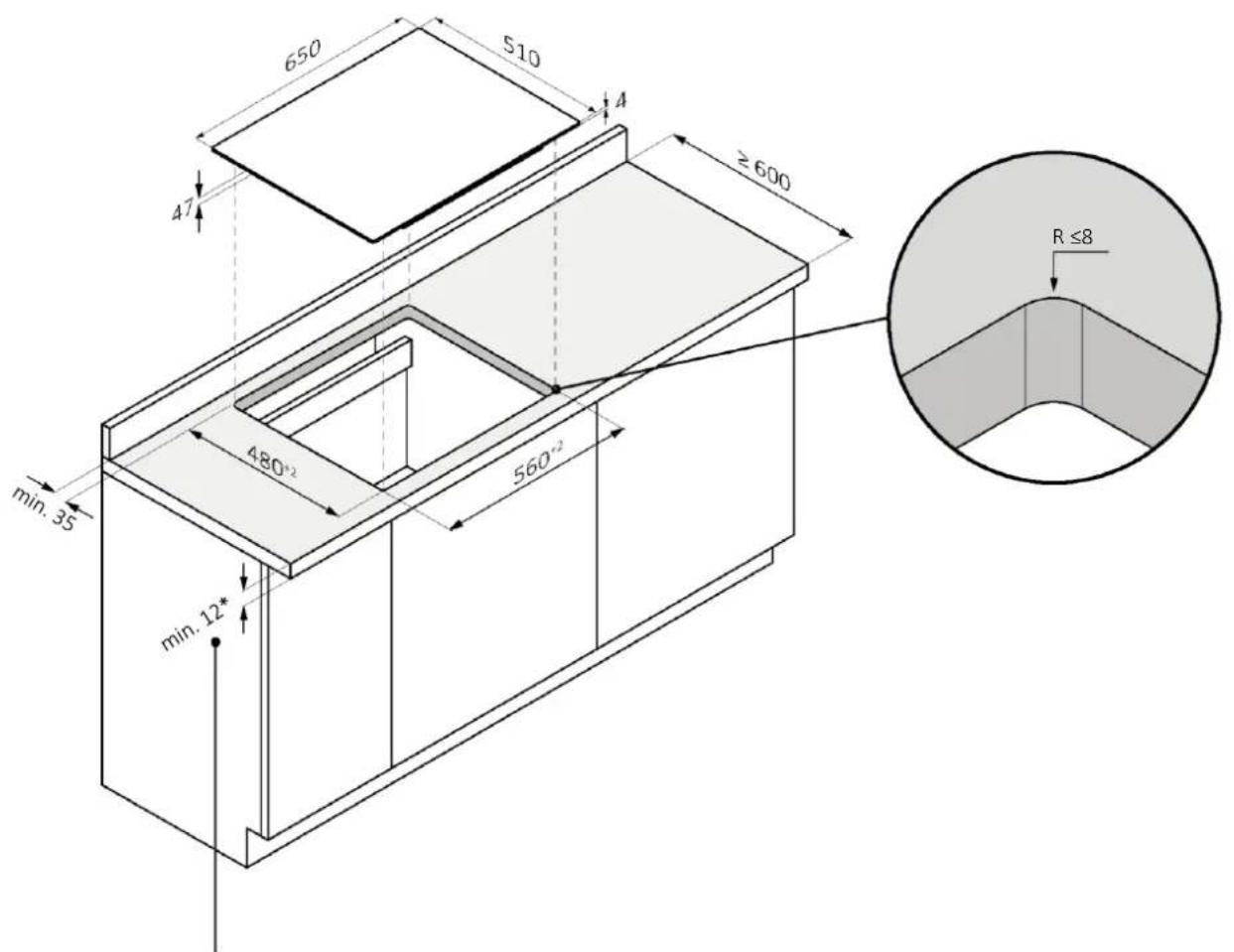

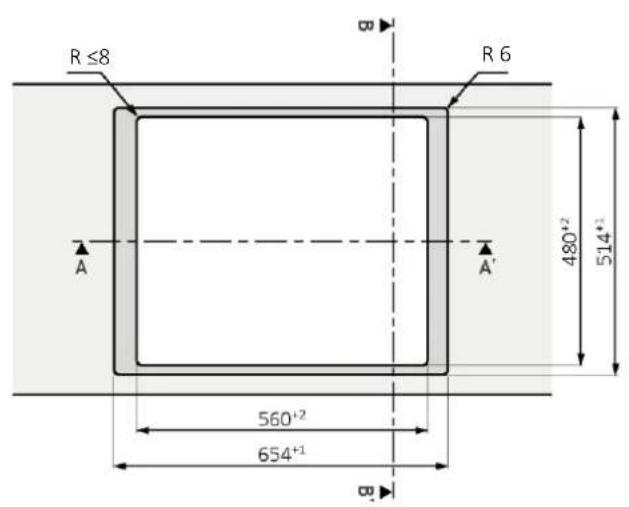

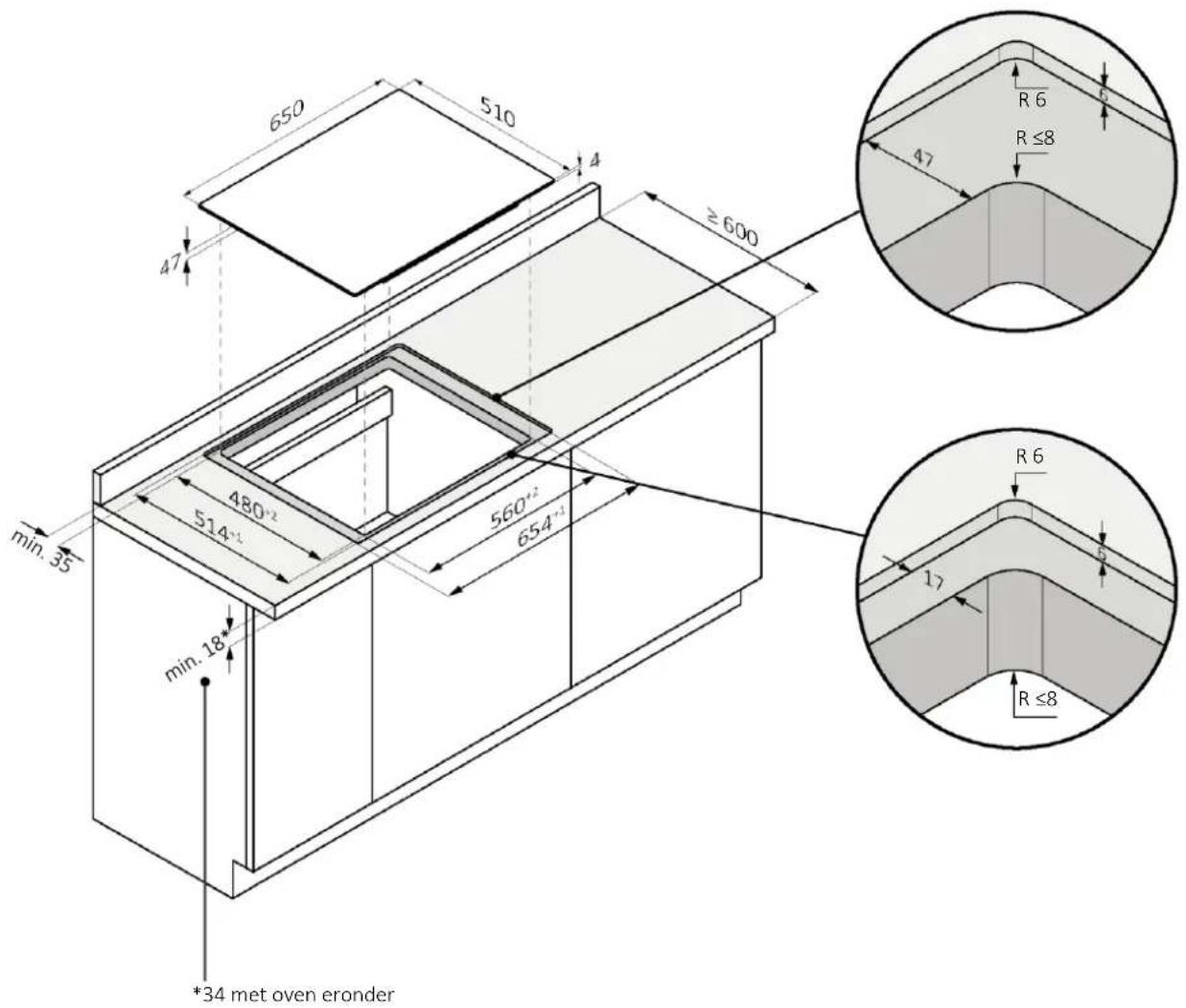

7.2 Kookplaat bredte 65

Standaard installment

*28 met oven eronder

7.2 Kookplaat breedte 65

Verzonken installmentie

WAARSCHUWING: Niet beschikbaar voor producten met afgeschuind glas.

7 Inbouwafmetingen

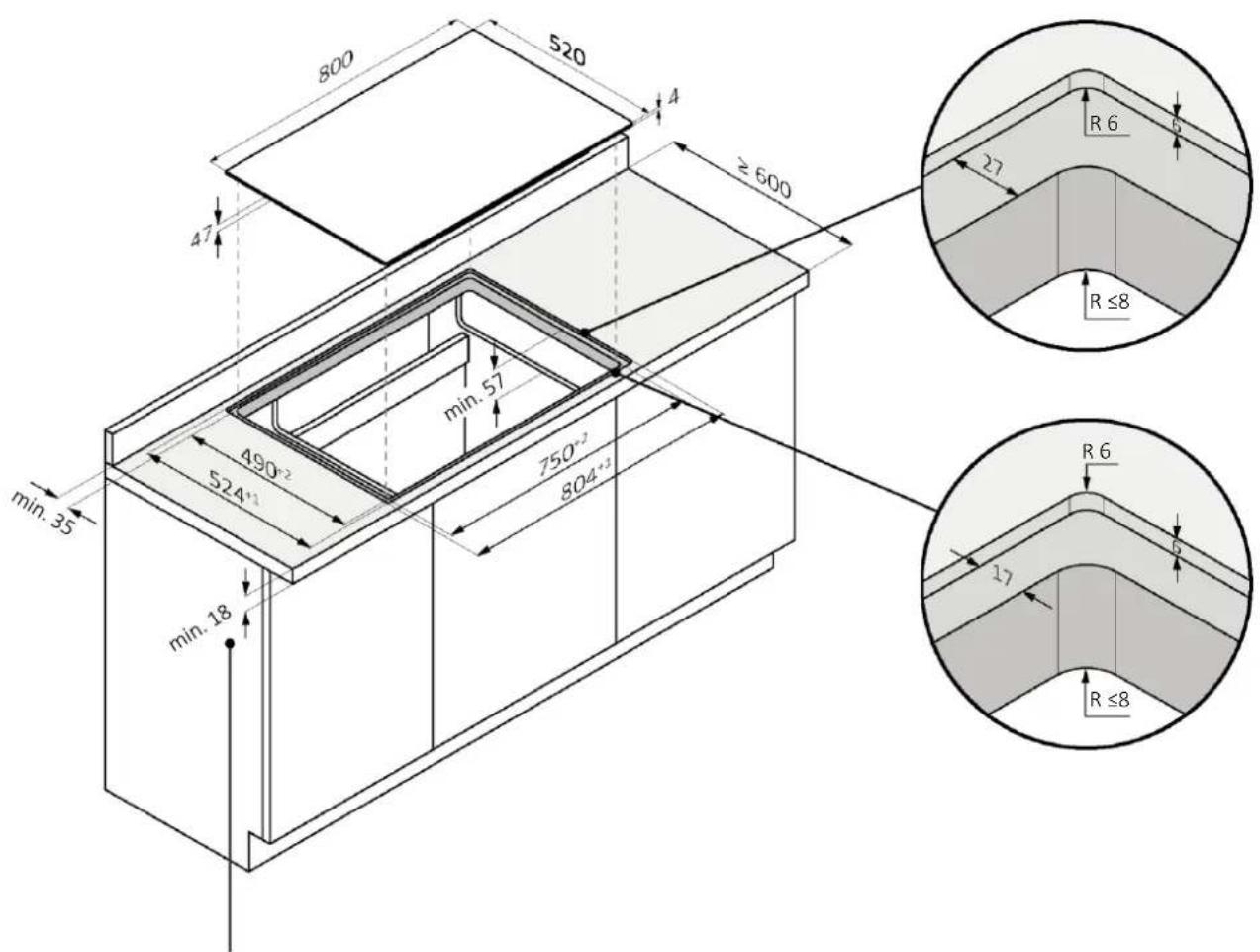

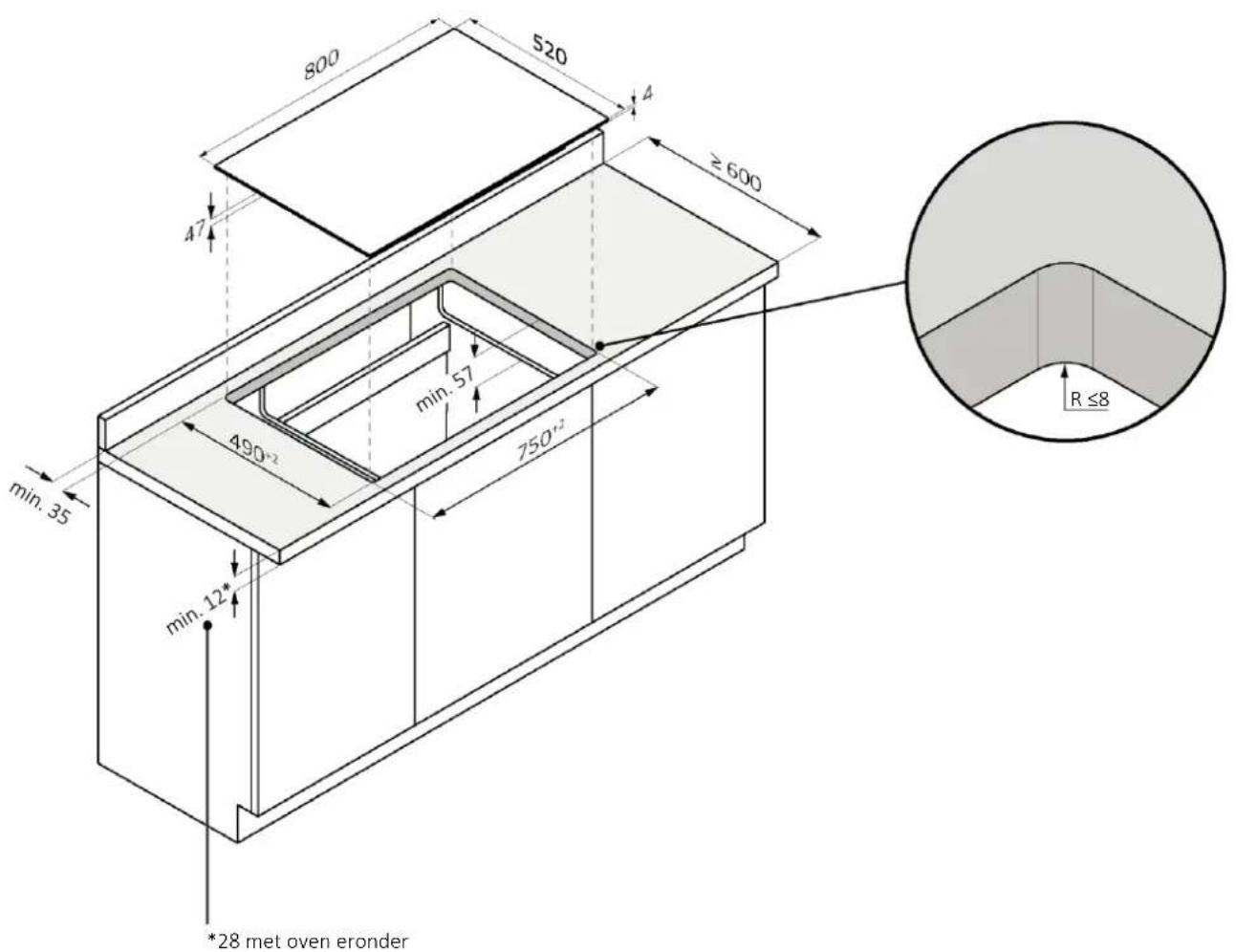

7.3 Kookplaat bredte 80

Standaard installment

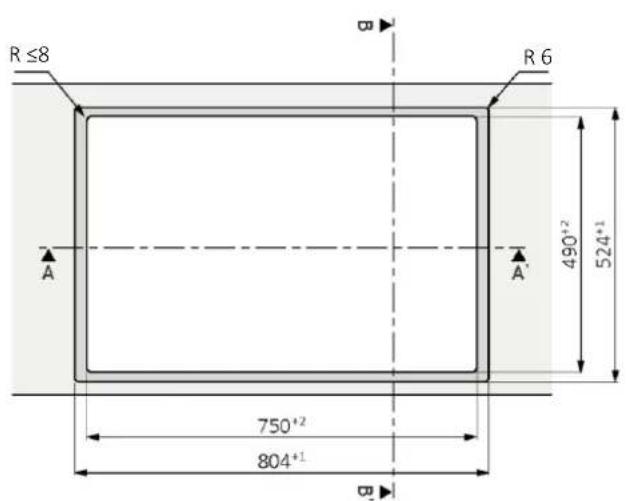

7.3 Kookplaat bredte 80

Verzonken installmentie

WAARSCHUWING: Niet beschikbaar voor producten met afgeschuind glas.

*34 met oven eronder

B-B

8 Aansluiting op hetlichtnet

8.1 Veiligheidswaarschuwingen

Neem de volgende waarschuwingen in acht om de elektrische aansluiting van het apparaat veilig uit te voeren:

• Verkeerd uitgevoerde reparaties, installmenten onderhoud kuren de gebruiker ernstig in gevaar brengen.
• De producent verklaart nicht aansprakelijk te zijn voor directe of indirecte schadeveroorzaakt door onjuiste installmentie, onderhoud of reparatie. De producent is ook Niet aansprakelijk voor schadeveroorzaakt door ontbrekende of onderbroken aardingsleidingen (elektrische schokken).
• Laat de kookplaat alleen aansluten op het elektriciteitsnet door een gekwalificeerde technicus die deplaatselijke voorschriften en aanvullende regels van hetplaatselijke elektriciteitsbedrijf kent en naleeft.
• Het product valt onder beschemingsklasse I en kan alleen worden gebruikt als het is voorzien van een aardleiding.
• Het product要去 spanningsvrijij zijnijdens de installment.
• Plaatsijdens de installmentie geen metalen voorwerpen (zoals messen, vorken, lepels en deksels) op het oppervlak van de kookplaat, waar dat deze heet hunnen worden.
• Sluit het product alleen aan met de meegeleverde kabel.
• Het product moet worden aangesloten op een correct aangelegd elektrisch system.
• Bij onjuiste installmentie, geknoei met het apparaat en onjuiste aansluiting vervalt de geldigheid van de productgarantie.
• Als het netsnoer beschadigd is, moet het wordenervangen door de fabrikant, een servicetechnicus of een vergelijkbaar gekwalificeerd persoon om risico's te voorkomen.
• Aansluiting op een betrouwbaar aardingssysteme is essentieel en verplicht.
• Dit apparaat mag alleen door een bevoegd persoon worden geinstalleerd en geaard.
• Koppel het apparaat los van de netstroom voordat u er werkzaamheden of onderhoud aanuitvoert.
• Dit apparaat要去 worden aangesloten op een circuit met een isolatieschakelaar die het apparaat volledig loskoppelt van de voedingsbron.
• Wijzigingen aan het elektrische system in扣除en worden uitgevoerd door een gekwalificeerde elektricien.
• Het nicht opvolgen van deze aanbevelingen kan elektrische schokken of de dood tot gevolg hebben.
• De kookplaat要去 worden aangesloten op de voeding via een meerpolige scheidingsinrichting die zorgt voor scheiding tussen contacten die voldoen aan drukladingscategoriè III. Dit apparaat要去 bestand zichn谈起 de maximale aangesloten belastingen en voldoen aan de huidige regelgeving.

WAARSCHUWING: Om gevaar door het per ongeluk resetten van de thermische beveiliging te voorkomen, mag het apparaat Niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het Niet worden aangesloten op een circuit dat regelmatig worden in- en uitgeschakeld.

• Stroomkabel: het apparaat is uitgerust met een stroomkabel die moet worden aangesloten op het thuisnetwork. Bekijk de verschillende aansluitmogelijkheden, afhankelijk van het type huishoudelijk voeding, in het relevante diagram. Het gevevensplaatje vermeldt ook de toegestane aansluitsspanning voor dit apparaat en het relatieve geabsorbeerde vermogen aan.

8.2 Instructies

Geabsorbeerd vermogen

Zie het gevevensplaatje van het product.

Differentie stroomonderbreker (levensreddend)

Het gebruik van een aardlekschakelaar met een uitschakelstroom die voldoet aan de huidige normen worden aanbevolen.

Scheidingsapparaten

In het geval dat het nodig is om het te gebruiken, moet de kookplaat worden aangesloten op de voeding via eenmeerpolige scheidingsinrichting die een scheiding garandeert:tussen contacten die voldoen aan overspanningscategorie III. Eendergelijk apparaat moet bestand+zijn tegen de maximaal aangesloten belastingen en voldoen aan de huidige normen.

WAARSCHUWING: Om gevaar door het per ongeluk resetten van de thermische beveiliging te voorkomen, mag het apparaat Niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het Niet worden aangesloten op een circuit dat regelmatig worden in- en uitgeschakeld. Het product is Niet ontworpen om te worden bediend door een externe timer of een apart afstandsbedieningsystem.

Stroomkabel

Het product is uitgerust met een stroomkabel die moet worden aangesloten op het thuisnetwerk. Bekijk de verschillende aansluitmogelijkheden, afhankelijk van het type huishoudelijkke voeding, in het relevante diagram. Het gegevensplaatje geeft ook de toegestane aansluitspanning voor dit apparaat en het relatieve geabsorbeerde vermogen aan.

Het netsnoer verrangen

Vervang de kabel nicht zich. Neem contact op met het erkende assistentiecentrum.

8 Aansluiting op hetlichtnet

8.3 Ander advies

Voor het gebruik van elk huishoudelijk apparaat要去en bepaalde basisregels in ache worden genomen:

Trek Niet aan het netsnoer om het apparaat los te koppelen van de voeding.
- Raak het apparaat Niet aan met natte of vochtige handen of voeten.
Over het algemeen worden het gebruik van adapters, stekkerdozen of verlengsnoeren afgeraden.
- Schakel het apparaat UIT en knoei er Niet mee in geval van een storing en/of prestatieverlies.

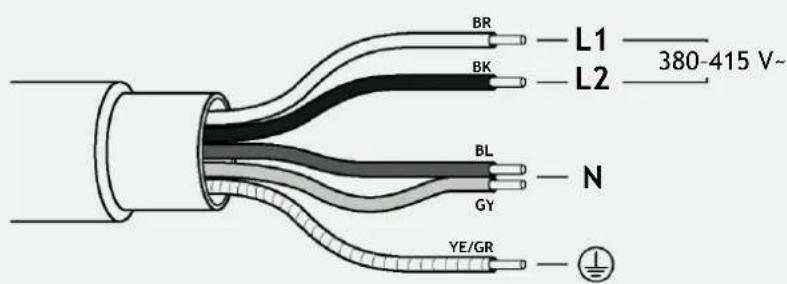

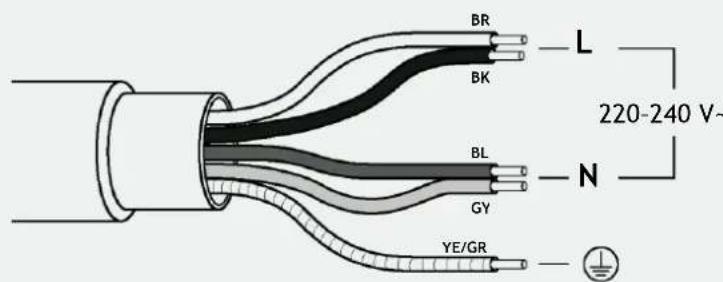

8.4 Indeling van aansluiting

Houd u aan deplaatselijke voorschriften en aanvullende voorschriften van hetplaatselijke elektriciteitsbedrijf.

Het apparaat aansluten

Neem de aansluitgegevens op het typeplaatje in acht.

Voer de aansluiting uitsluitend UIT volgens het betreffende diagram:

BR: bruin
BL: blauw
YE/GN: geel en groen
BK: zwart
GY: grijs

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

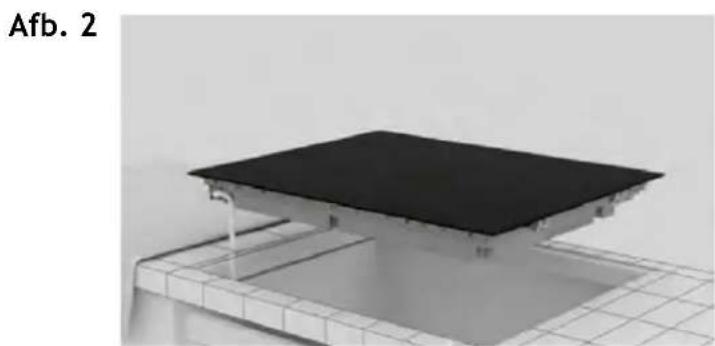

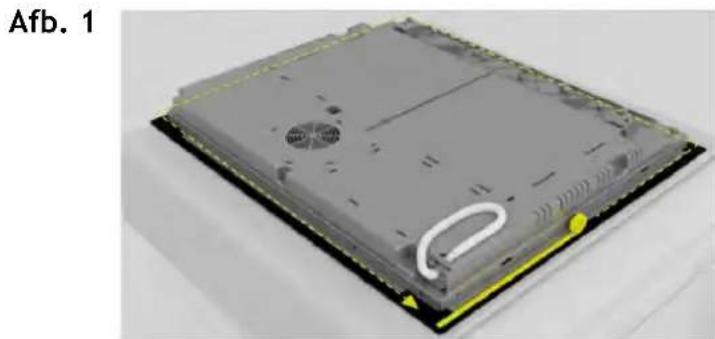

9.1 Belangrijke waarschuwingen

• Verwijder eventuele dwarssstrips die zich in het gebied van het gat in het werkblad bevinden.
• Ter bescherming gegen vocht en het binnendringen van vloeistoffen要去en alle snijvlakken worden afgedicht met een geschikt product.
• Het product moet perfect horizontal zijn.
• Controller voor de installmentie of de pakking van de kookplaat correct is geplaatst (afb. 1).

• Het draagvlak van de kookplaat moet perfect glad়, zodat deplaat er gelijkmatig op rust en de aangebrachte pakking voldoende afdichting kan bieden (afb. 2).

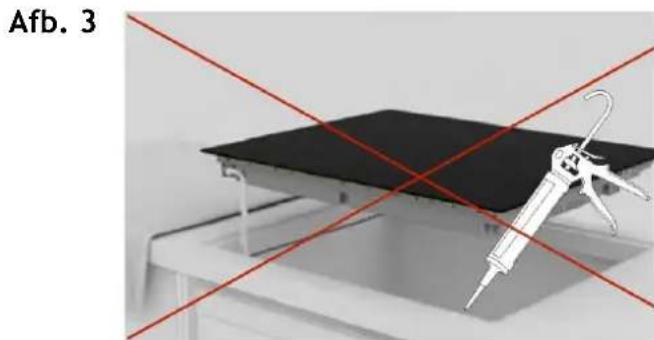

• Bevestig de kookplaat Niet met siliconen of andere lijm! Een dergelijke bevestiging zou het product beschadigen als u het zou demonteren (afb. 3).

9 Instructies voor installmentie

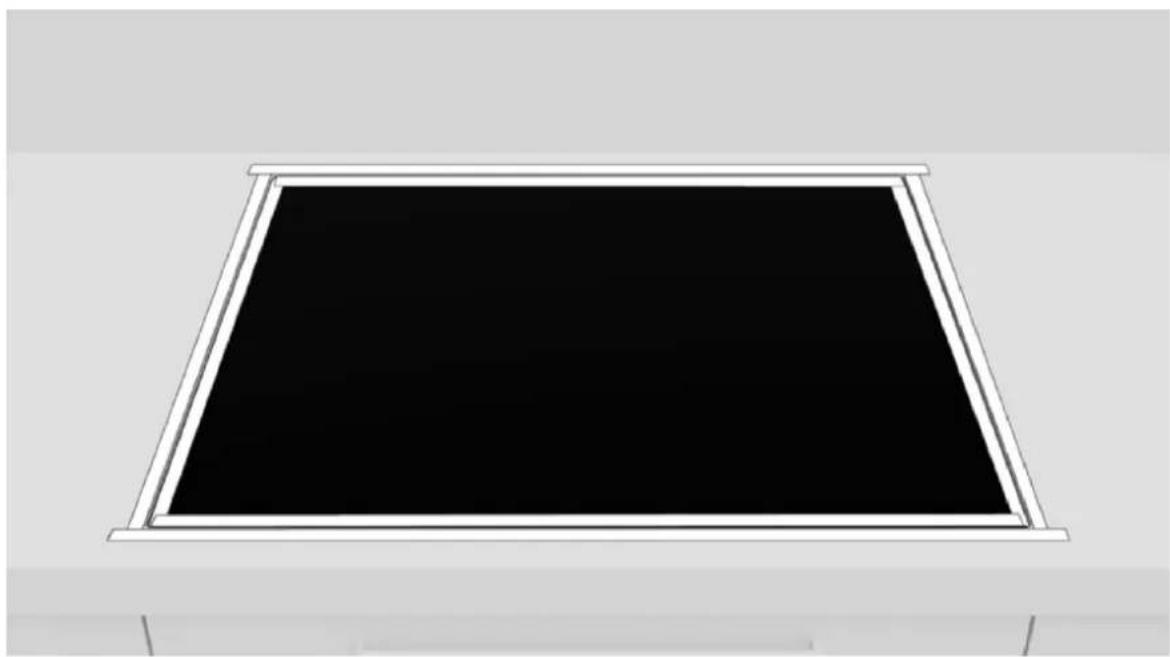

9.2 Stap-voor-stap installment

De afbeeldingen hieronder tonen de stapsgewijze installmentie van het product.

Standaard installation

U kunt de installmentvideo van het product

bekijken door de QR-code te scanden

Verzonken installmentie

U=kunt de installmentvideo van het produc

bekijken door de QR-code te scanden

of door op.dequeue link te klikken

of door op deze link te klikken

ACHTERZIJDE

1

Gebruik het gereedschap dat worden vermeld in het hoofdstuk 'Installatiegereedschap' van de handleiding. Leg een doek naast de productverpakking om de kookplaat op te laten rusten.

2
Draag handschoenen. Verwijder de verpakking en de folie en zorg ervoor dat u het glas van de kookplaat Niet beschadigt.

3

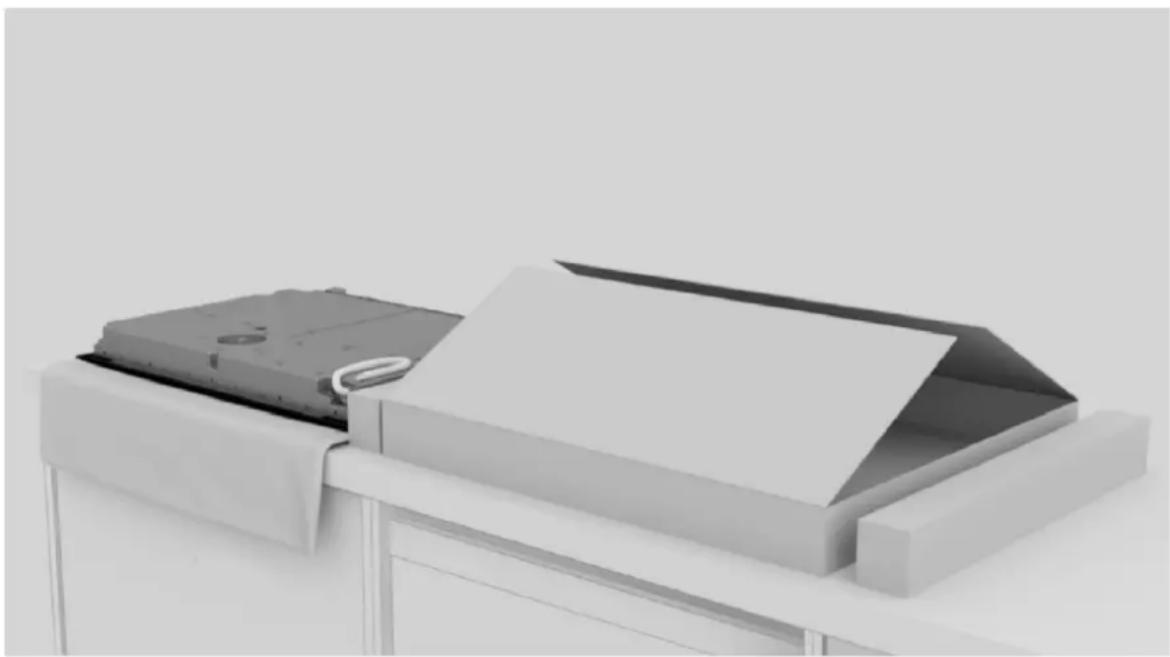

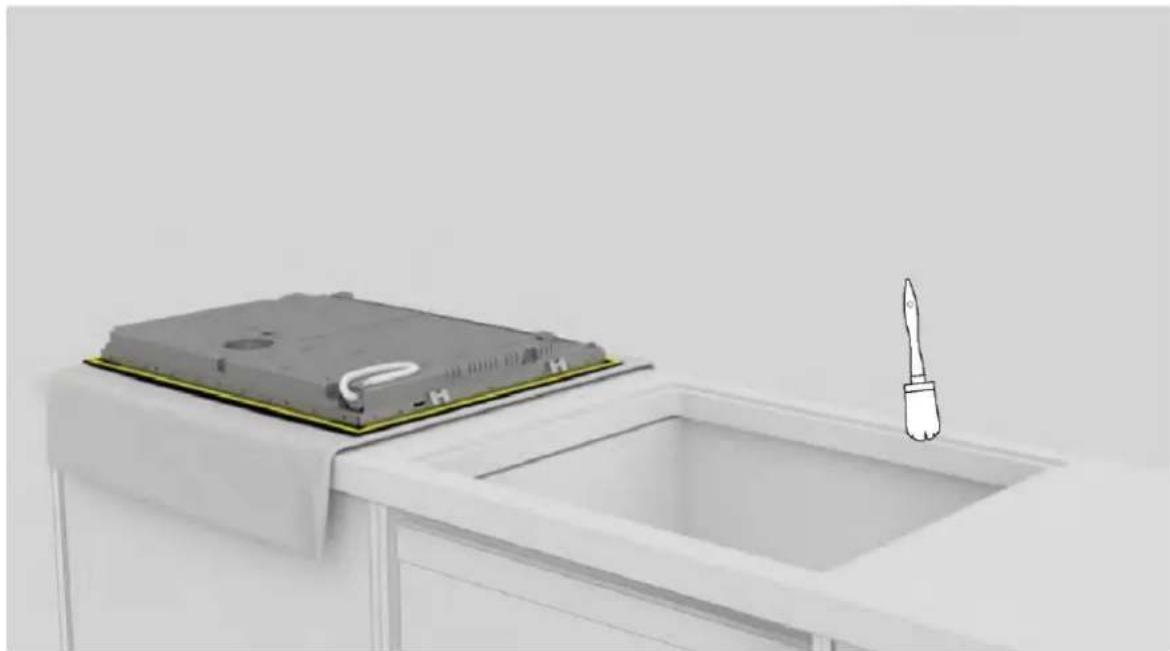

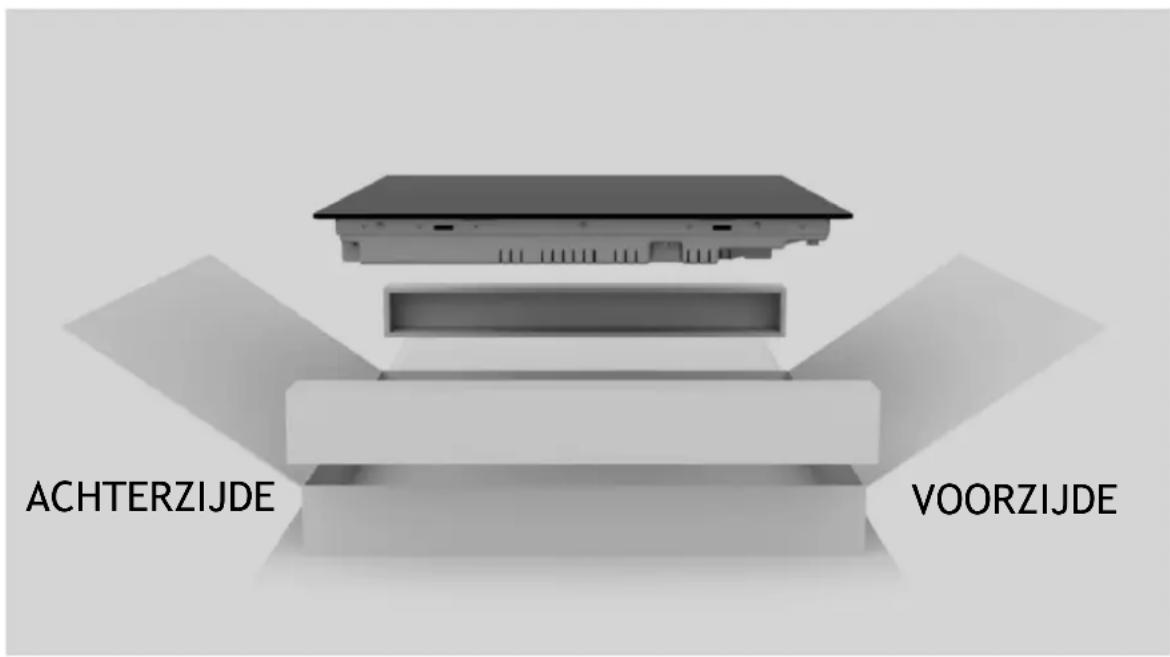

Plaats de kookplaat ondersteboven op de doek die eerder naast de verpakking is gelegd.

9 Instructies voor installmentie

4

Breng de pakking aan rond de omtrek.

5

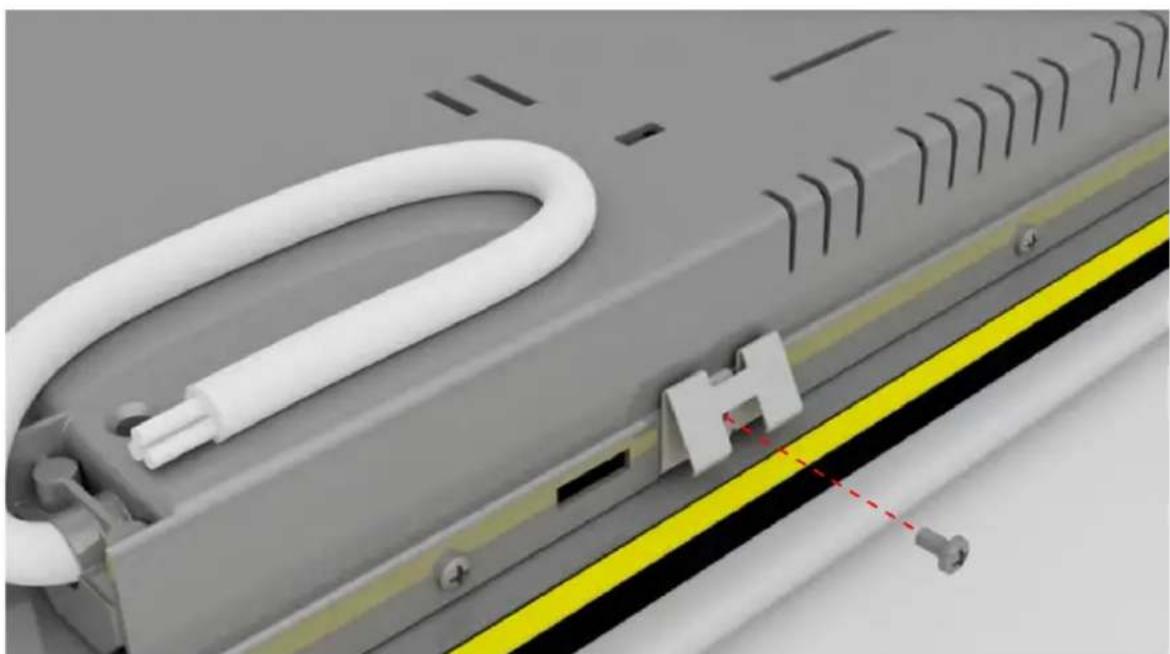

Bevestig de clips aan de korte zichden van de kookplaat.

6

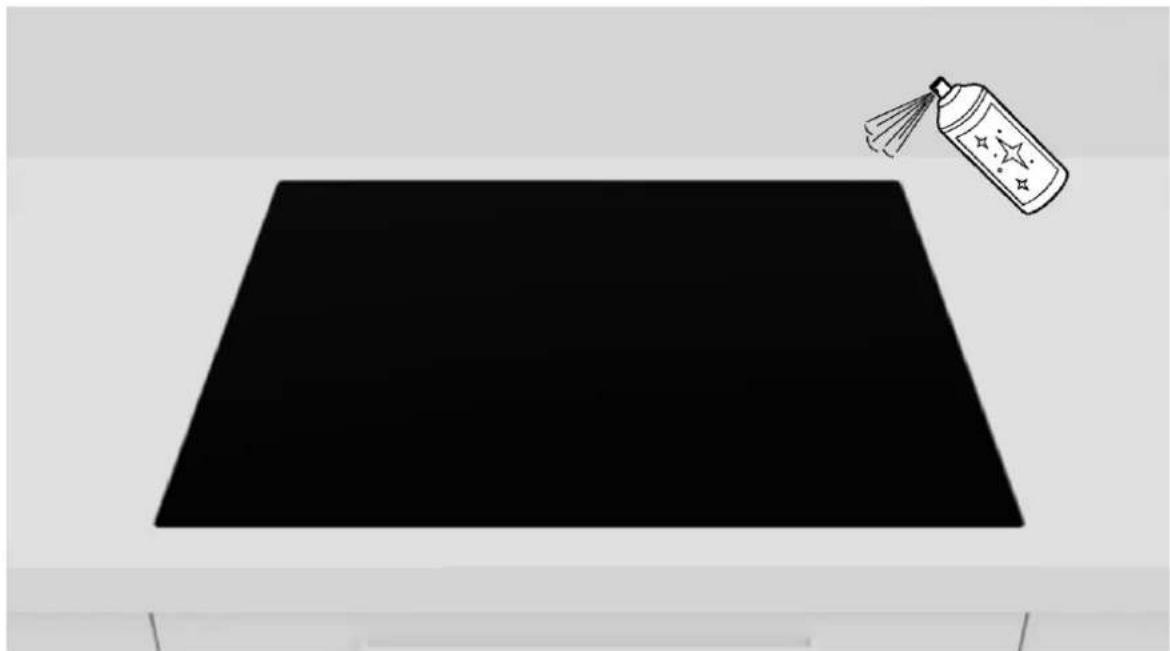

Reinig de rand van de uitsparing.

7

Sluit het netsnoer aan volgens het aansluitschema in het hoofdstuk 'Aansluiting op hetlichtnet' van de handleiding (er mogen zich geen andere voorwerpen op de kookplaat bevinden tijdens het aansluten op hetlichtnet).

9 Instructies voor installmentie

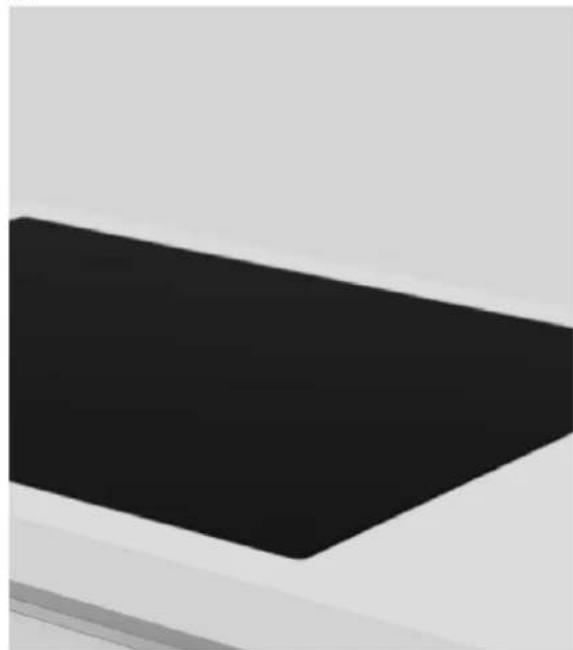

8

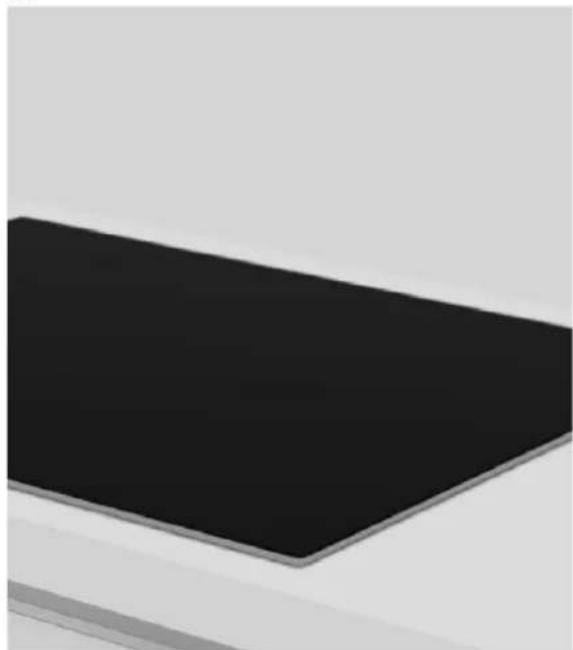

Plaats de kookplaat centraal in de inkeping. Zorg ervoor dat de pakking van de kookplaat op het werkblad rust, zodate afdichting gegarandeerd is.

a.

b.
9

a. Voor standard installatie: installmente voltooid.
b. Voor verzonken installmente: volg de stappen op de volgende pagina's.

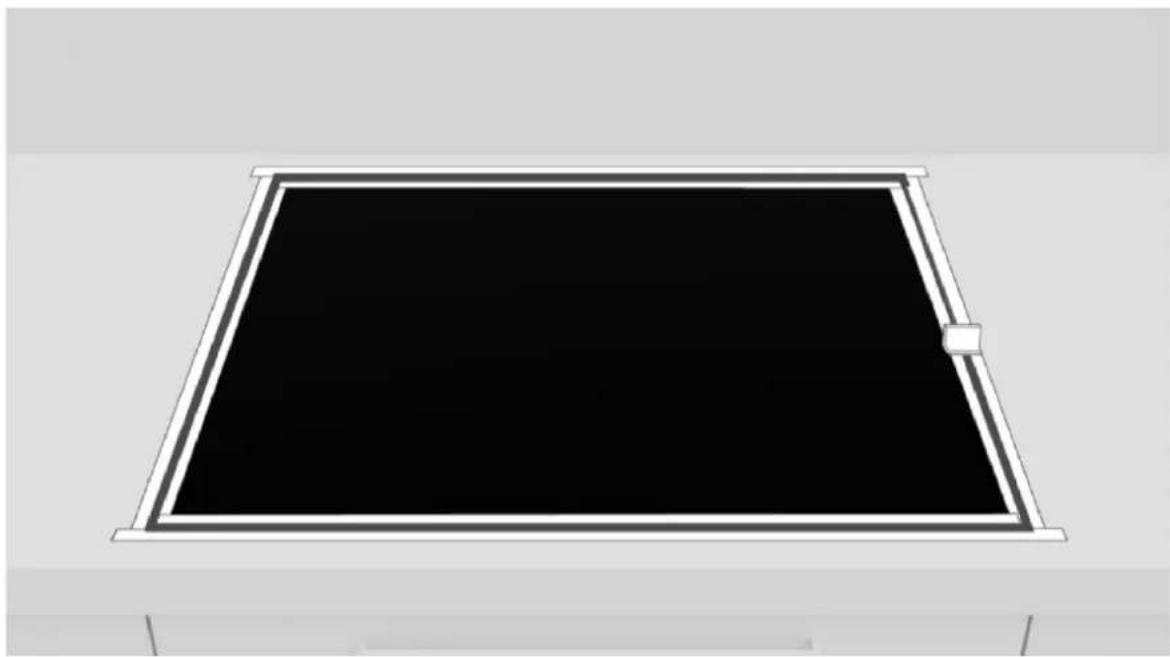

10

Breng tape aan op zowel de binnen- als buitenkant van de rand.

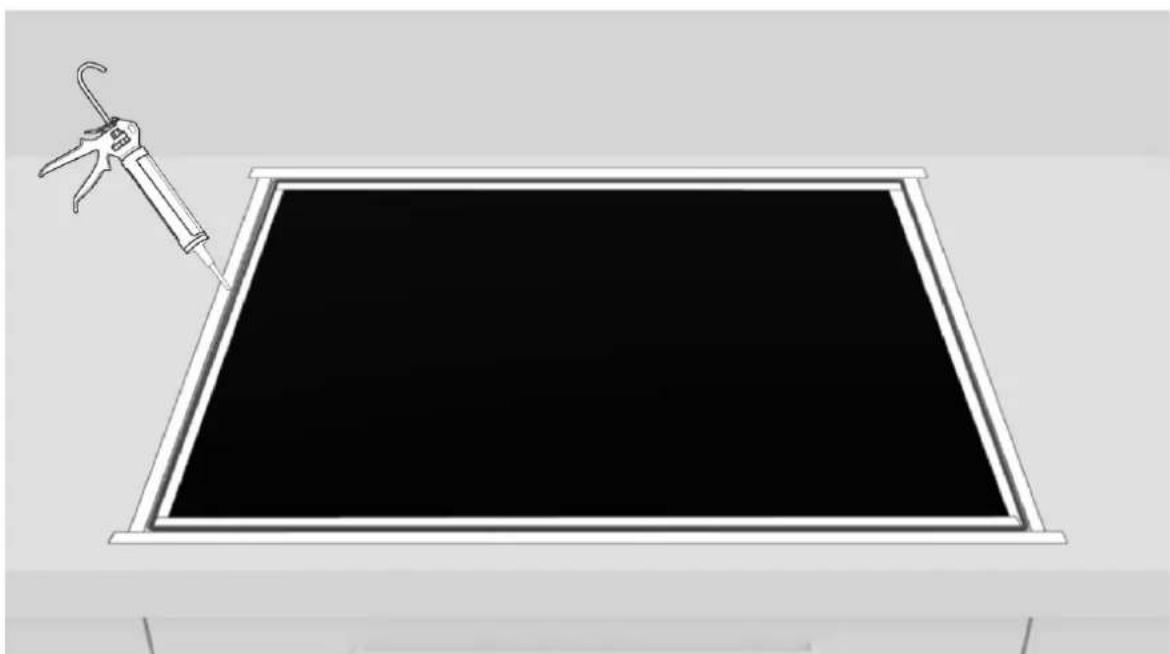

11

Breng de siliconen aan.

9 Instructies voor installmentie

12

Verwijder overtollige siliconen.

13

Verwijder de tape en maak de randen schoon.

14

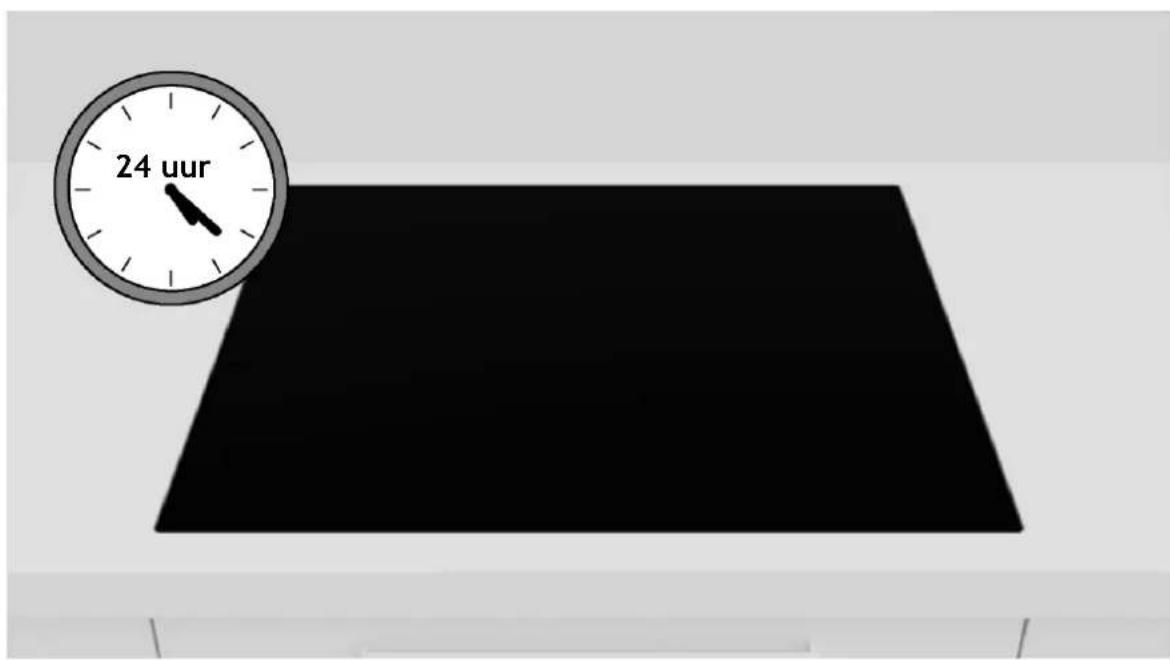

Wacht 24 ihr voordat u het apparaat voor het eerst aanzet.

10 Levering aan de gebruiker

Aan het einde van de installmentie:

• Informeer de gebruiker over essentiele functies.
• Informeer de gebruiker over alle aspecten die relevantlijk voor verilig gebruik en hanteren.
• Lever accessoires en instructies voor gebruik en montage aan de gebruiker om zorgvuldig te bewaren.

Verwijder na de installmentie de beschermfolie, de tape en al het andere verpakkingsmaterial.

WAARSCHUWING: Het product vereist voldoende ventilatie voor normal gebruik. Blokveer de ventilatieopeningen om geen enkele reden.

OPMERKING: Het uiterlijk van de kookplaat hangt af van het gekozen model.

11 Eerste keer aanzetten

Wanneer het product voor het eerst worden gezruikt, worden de kookplaat ingesteld op het maximaal haalbare vermogen. Er+kunnen met behulp van de vermogensbeheer-functie verschillende vermogenslimieten worden gekozen in overeenstemming met het hoofdvoedingsysteme thuis.

Vermogensbeheer instellen

Het is möglichk een maximaal vermogensabsorptieniveau in te stellen voor de inductiekookplaat, waar bij verschillende vermogensbereiken worden gekozen. Inductiekookplaten zijn in staat zichzelf automatisch te beperken om op lager vermogen te werkken, om het risico van overbelasting te voorkomen.

Naar de vermogensbeheerfunctie gaan:

• Zet de kookplaat aan en druk tegelijkertijd op + en - op het bedieningspaneel.
• Op de timer-indicatie worden 'P8' weergegeven, wat vermogensniveau 8 betekent. De standardmodus staat op 7,4kW .

Overschakelenaar eenander niveau

• Druk op + of - om het niveau voor vermogensbeheer te wijzigen.
• Er zijn 8 vermogensniveauaus, van 'P1' tot 'P8'. De timer-indicator zal er een weergeven:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Het product demonteren

• Koppel het product los van de voeding.
• Til het product een beetje op en trek het volledig maar buiten.
• Dit product beschadigt de kast Niet, waardoor het ook waar kan worden gezruikt met een新模式 apparaat.

WITAMY
