Termék típusa	Beépíthető indukciós főzőlap
Márka	Hoover
Modell	HMT65DCS
Szélesség	65 cm
Mélység	51 cm
Magasság	5 cm
Súly	Kb. 15 kg
Elektromos csatlakozás	220-240 V ~ 50/60 Hz vagy 380-415 V 2N
Maximális teljesítmény	7,4 kW (P8 szint)
Főzőzónák száma	4
Kezelés típusa	Érintőkezelés
Funkciók	Teljesítményszabályozás (8 szint), Időzítő, Gyermekzár
Felület anyaga	Vitrokerámia
Tisztítás	Nedves rongy és vitrokerámiához való tisztítószer
Védelem	Automatikus kikapcsolás, Maradékhő jelzés
Beépítés	Beépíthető (szabványos vagy síkba süllyesztett)
Szabványok	CE, I. osztály (földelés kötelező)
Javíthatóság	Pótalkatrészek elérhetők a vevőszolgálaton keresztül

Gyakran ismételt kérdések - HMT65DCS HOOVER

Mik a HMT65DCS főzőlap beépítési méretei?

65 cm széles főzőlap esetén a beépítési méretek általában 560 mm szélesség és 490 mm mélység. A pontos rajzot lásd a modell telepítési kézikönyvében.

Hogyan állítsam be a teljesítményszabályozást?

Kapcsolja be a főzőlapot, majd nyomja meg egyszerre a + és - gombokat. Az időzítő kijelzője 'P8'-at mutat (alapértelmezett 7,4 kW). Használja a + vagy - gombot a maximális teljesítmény 8 szintje (P1-től P8-ig) közötti választáshoz.

Felszerelhetem a főzőlapot egy sütő fölé?

Igen, feltéve, hogy a sütő rendelkezik hűtőventilátorral. Ne szerelje mosogatógép, hűtőszekrény vagy szárítógép fölé.

Hogyan tisztítsam a vitrokerámiát karcolás nélkül?

Használjon puha nedves rongyot és vitrokerámiához való tisztítószert. Kerülje a dörzsszivacsokat. Minden használat után tisztítsa meg, hogy elkerülje az égett maradványokat.

Mit tegyek, ha a főzőlap nem kapcsol be?

Ellenőrizze az elektromos csatlakozást és a megszakítót. Győződjön meg arról, hogy a főzőlap megfelelően van csatlakoztatva. Ha a probléma továbbra is fennáll, hívjon szakképzett szerelőt.

Van gyermekbiztonsági funkció?

Igen, a főzőlap rendelkezik gyermekzárral. Aktiválja a zár gomb (gyakran lakat szimbólum) néhány másodperces lenyomásával.

Milyen edényeket használhatok?

Használjon indukciós főzéshez alkalmas edényeket (mágneses aljú). Az átmérőnek meg kell egyeznie a főzőzónával. Kerülje a réz, üveg vagy alumínium edényeket.

Hogyan végezzem el az első üzembe helyezést?

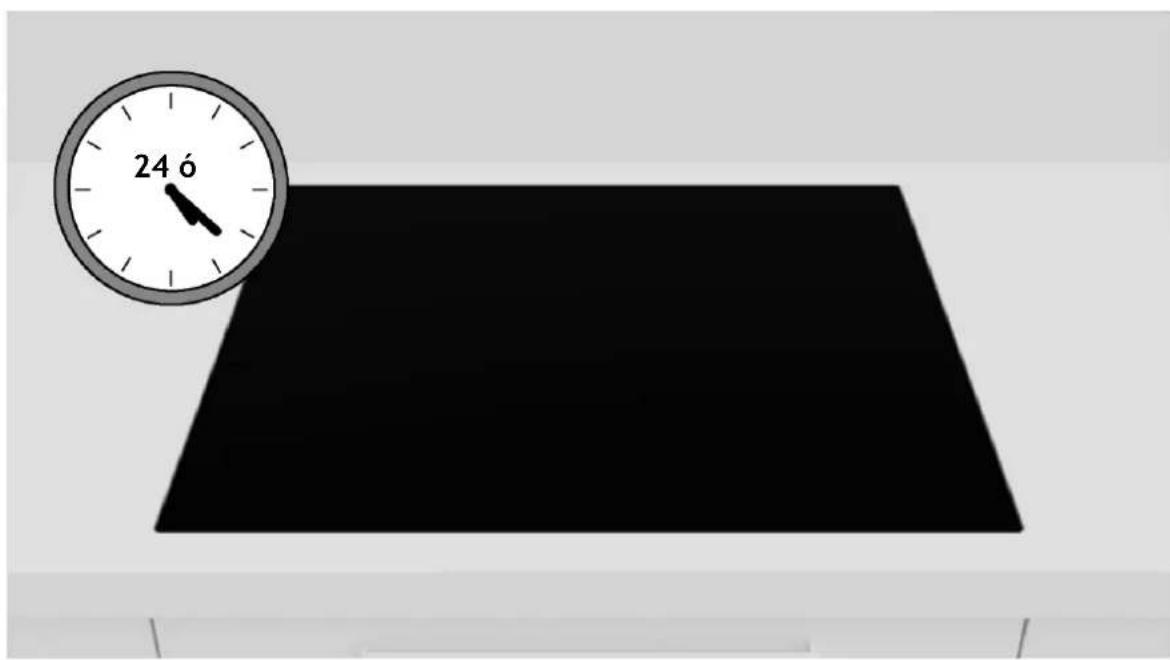

A telepítés után várjon 24 órát az első használat előtt. Kapcsolja be a főzőlapot, alapértelmezés szerint teljes teljesítményen működik. Állítsa be a teljesítményszabályozást az elektromos hálózatának megfelelően.

A főzőlap zümmögő hangot ad ki, ez normális?

Igen, az enyhe zümmögés normális, különösen teljes teljesítményen. Az indukciós tekercsek működése okozza. Ha a hang erős vagy éles lesz, ellenőrizze az edények minőségét.

Megjavíthatom a főzőlapot magam?

Nem, minden beavatkozást szakképzett szerelőnek kell végeznie. Soha ne nyissa fel a készüléket. A tápkábel cseréjéhez lépjen kapcsolatba a vevőszolgálattal.

HASZNÁLATI ÚTMUTATÓ HMT65DCS HOOVER

3.1 Szélesség 60 3.2 Szélesség 65 3.3 Szélesség 80

9 Telepítési útmutató

4

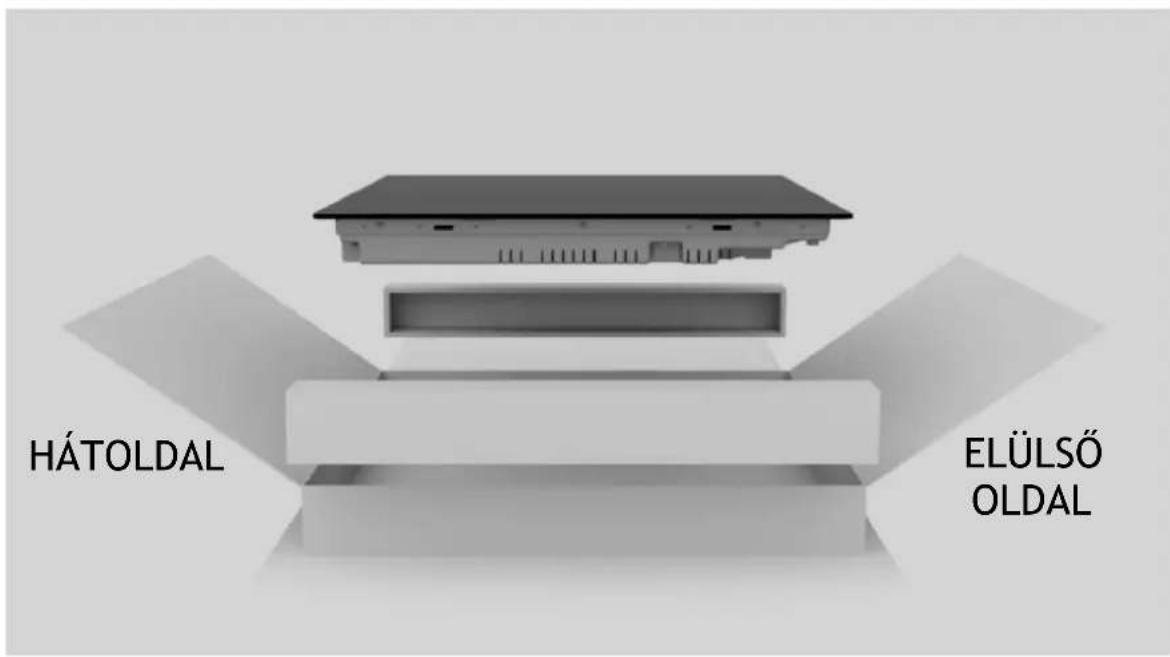

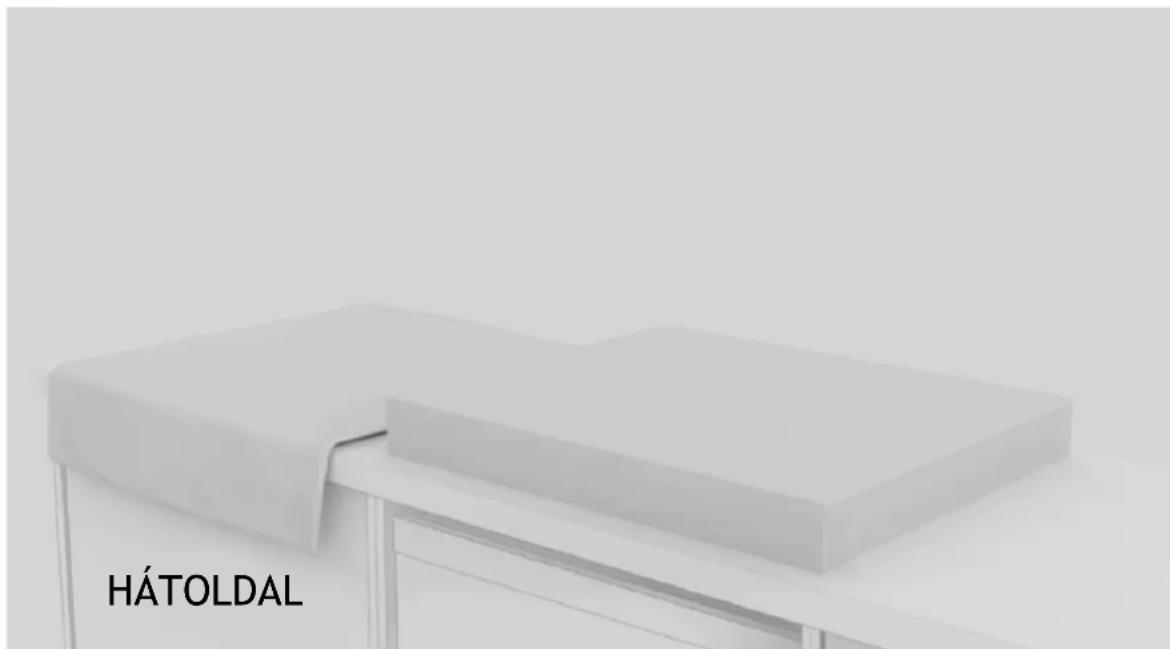

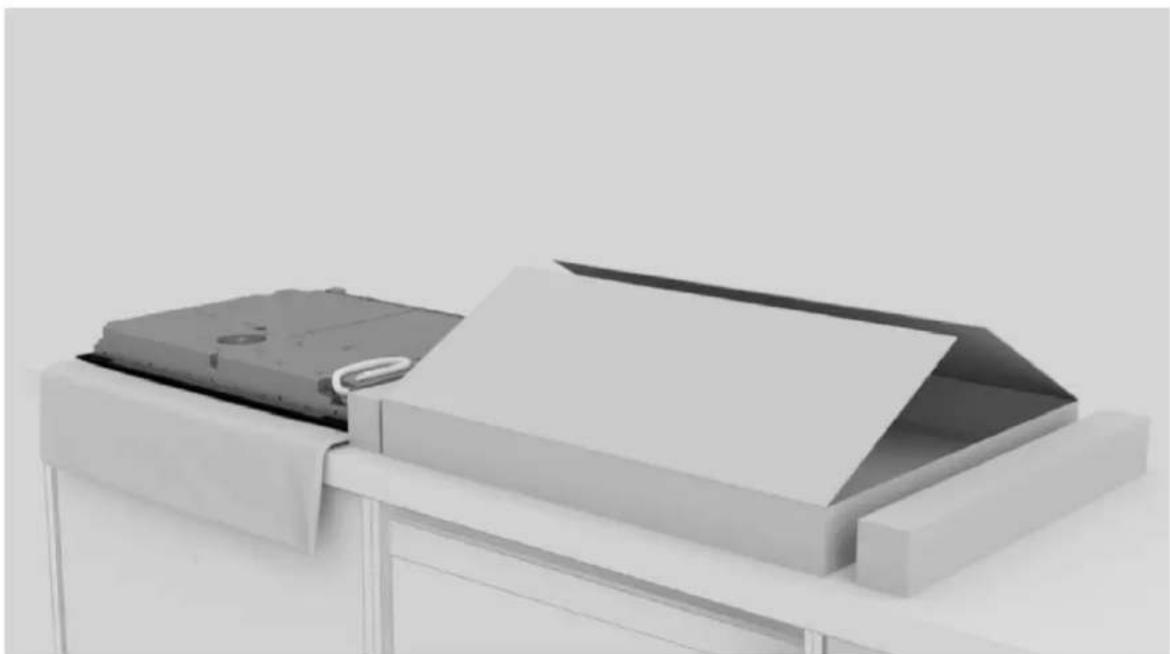

Vegye ki a készüléket a csomagolásból.

5

Helyezze a készüléket a megfelelő helyre.

6

9 Telepítési útmutató

8

Helyezze a készüléket a középpontba a falhoz képest. Győződjön meg arról, hogy a készülék alja a munkafelületen támaszkodik, hogy stabil legyen a rögzítés.

a.

b. 9

a. Teljes telepítés: a telepítés befejeződött.

b. Részleges telepítés: kövesse a következő lépéseket.

10

Ez a szerelési útmutató azoknak a konyhai gyártóknak készült, akik ezekkel a termékekkel foglalkoznak. A biztonság és a legjobb eredmény elérése érdekében kérjük, figyelmesen olvassa el ezt a kézikönyvet, beleértve a biztonsági utasításokat, és őrizze meg későbbi használatra. Mielőtt folytatná a telepítést, jegyezze fel a sorozatszámot, mert javítások esetén szüksége lehet erre. Szállítás közben ellenőrizze, hogy nem sérült-e meg, és használat előtt egyeztessen technikussal. Mindig tartsa minden csomagolóanyagot gyermekeitől távol.

MEGJEGYZÉS: A funkciók, a kézikönyvben található képek és a terméktartozékok a vásárolt modelltől függően változhatnak.

Tárgymutató

1 Biztonsági figyelmeztetések a telepítéshez 2. o. 2 A termék telepítésének helye 3. o.

2.1 Egyéb tippek 3 A főzőlap méretei 4-9. o.

3.1 Szélesség 60 3.2 Szélesség 65 3.3 Szélesség 80

4 Telepítési eszközök 10. o.

4.1 Normál telepítés 4.2 Süllyesztett telepítés

5 Telepítési távolság 11. o. 5.1 Óvintézkedések

6 Bútorok és szellőztetés 12-13. o.

6.1 Szélesség 60 - 65 - 80 a sütő alján 6.2 60 - 65 - 80 szélesség fiókos alapon 6.3 Szélesség 60 - 65 - 80 a polcokkal ellátott alapon 6.4 Felső vastagság

7 Beépített méretek 14-19. o.

7.1 Főzőlap szélessége 60 7.2 Főzőlap szélessége 65 7.3 Főzőlap szélessége 80

8 Csatlakozás a hálózathoz 20-22. o.

8.1 Biztonsági figyelmeztetések 8.2 Utasítások 8.3 Egyéb tanácsok 8.4 A csatlakozás elrendezése

9 Útmutató a telepítéshez 24-31. o.

9.1 Fontos figyelmeztetések 9.2 Telepítés lépésről lépésre

10 Átadás a felhasználónak 32. o. 11 Első indítás 32. o. 12 A termék szétszerelése 32. o.

1 Biztonsági figyelmeztetések a telepítéshez

A termék telepítése előtt tartsa be ezeket az utasításokat.

• Az Ön biztonsága nagyon fontos számunkra. Kérjük, figyelmesen olvassa el ezt az információt a termék használata előtt;
• A telepítést szakképzett technikusnak kell végeznie, akinek ismernie és tiszteletben kell tartania a telepítés országában hatályos törvényeket és a gyártó utasításait;
• Ha a nem megfelelő telepítésből eredő hibák kijavításához gyártói szervizszolgáltatásra van szükség, az ilyen szervizre nem vonatkozik a jótállás;
• A készülék beindítása előtt távolítsa el a csomagolóanyagot;
• A készülék kicsomagolása után óvatosan ellenőrizze a készüléket sérülések tekintetében. Probléma esetén a telepítés előtt forduljon az ügyfélszolgálathoz, és ne csatlakoztassa tápfeszültséghez;
• Egy sérült termék rövidzárlatot, áramütést, tüzet és egyéb veszélyeket okozhat; Ellenőrizze a csomagoláson a tartozékokat vagy a kísérőanyagokat (dokumentumok, csavarok, tartozékok, brosúra tasak, felhasználói kézikönyv stb.), és ha vannak ilyenek, távolítsa el és tárolja ezeket; A termék telepíthető munkalap tetejére vagy besüllyesztve;
• A termék telepítése előtt gondoskodjon a megfelelő szellőzésről, hogy keringhessen a megfelelő hűtéshez szükséges friss levegő. Kövesse az ábrákat a javasolt minimális nyílások tekintetében.
• A készülék névleges frekvencián történő működtetéséhez nincs szükség további műveletre/beállításra;
• Amennyiben a gyártó tevékeny szerepvállalását igényli a nem megfelelő telepítésből adódó hibák kijavításához, erre a szolgáltatásra nem terjed ki a jótállás. Kötelezően kövesse a megfelelően képzett személyzet célzott telepítési utasításait;
• A helytelen telepítés személyek, állatok vagy vagyontárgyak károsodását vagy sérülését okozhatja. A gyártó nem vonható felelősségre ilyen károsodásért vagy sérülésért;
• A biztonságos használat csak akkor garantált, ha a telepítést a jelen utasítások szerint megfelelően végezték el. A szakszerűtlen szerelésből eredő károk esetén a felelősség a terméket beszerelő személyt terheli;
• A telepítés során a főzőlapot le kell választani a hálózatról;
• A vágási sérülések elkerülése érdekében javasoljuk védőkesztyű viselését a telepítés során;
• A jótállás nem terjed ki a nem megfelelő beszerelésből eredő károkra;
• Helytelen beszerelés, a készülék manipulálása és nem megfelelő csatlakoztatás esetén a termékgarancia érvényessége lejár;
• Győződjön meg arról, hogy amikor a termék tápkábelének bekötése elkészült, az ne legyen hozzáférhető;
• Az összeszerelés után a tápkábel nem érintkezhet mozgó alkatrészekkel (pl. fiók), és nem szabad kitenni mechanikai igénybevételnek;
• Ez a termék használat közben állandó szellőzést igényel. Ne fedje le a szellőzőnyílásokat;
• A termék végfelhasználóhoz történő kiszállításakor a technikusnak meg kell győződnie arról, hogy a terméket megfelelően telepítették.

A termék telepítésének helye

2

• A terméket zárt, fedett, száraz és jól szellőző helyen telepítse és használja;
• Ne telepítse a terméket olyan nyílt környezetben, amely ki van téve az időjárás hatásainak; A készüléket 2000 méternél kisebb magasságban történő használatra tervezték; A terméket elektromos aljzat közelében telepítse;
• A terméket csak süllyesztett rekeszbe helyezve használja, ellenkező esetben sérülést és égési sérülést okozhat.
• Ne helyezze a főzőlapot hűtéssel nem rendelkező sütő, szárítógép, mosogatógép vagy hűtőszekrény fölé. Javasoljuk továbbá, hogy kerülje a mosógép fölé történő telepítést. A főzőlap beépíthető hűtéssel rendelkező sütő fölé;

2.1 Egyéb tippek

Vágja ki a munkafelületet a vágni kívánt anyagnak megfelelő szerszámokkal. Az összes felületnek tömítettnek vagy más módon a nedvesség behatolásával szemben ellenállónak kell lennie: - A munkafelületet a jelen kézikönyv alábbi diagramjai szerint kell kialakítani. A főzőfelületnek tökéletes vízszintesnek kell lennie. Bizonyosodjon meg arról, hogy a főzőfelület alatti tömítés, ha létezik, megfelelően van elhelyezve: - A főzőlap és a munkafelület károsodásának elkerülése érdekében a telepítés során használjon puha törlőkendőt:

FIGYELEM: Tűzveszély és nyílt láng okozta károk veszélye. A nyílt lángot (pl. gyertyát) tartsa a terméktől távol.

3 A főzőlap méretei

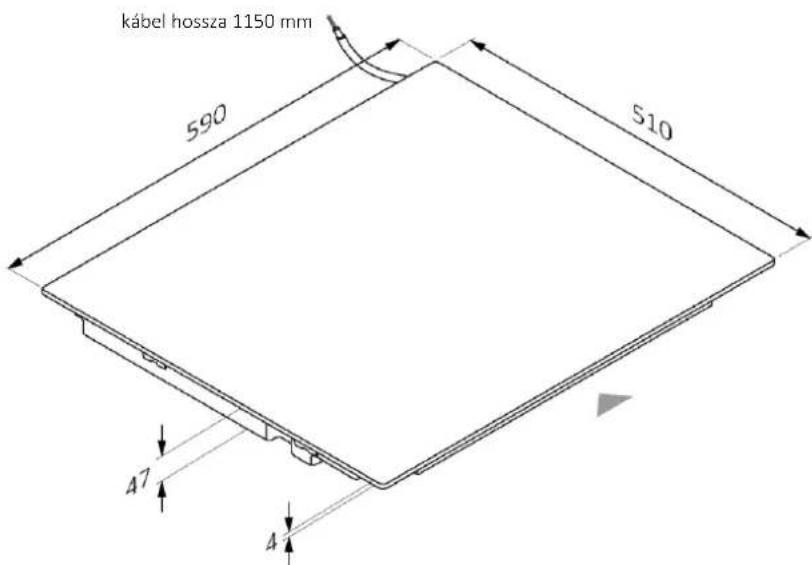

3.1 Szélesség 60

Méretek mm-ben

Felső axonometrikus nézet

Alsó axonometrikus nézet

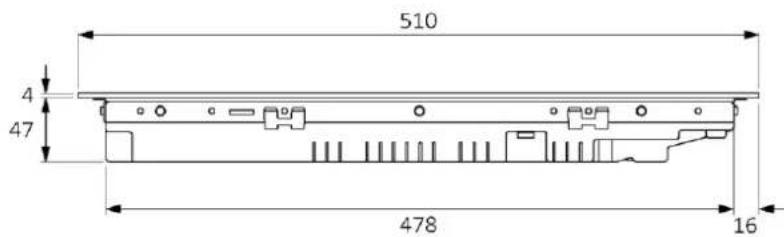

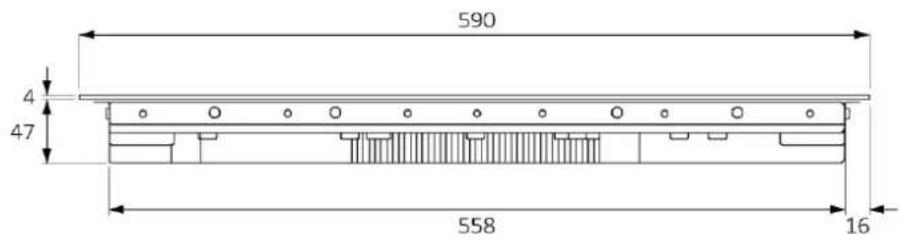

3.1 Szélesség 60

Méretek mm-ben

elölnézet

oldalnézet

Termékkódok

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3 A főlap méretei

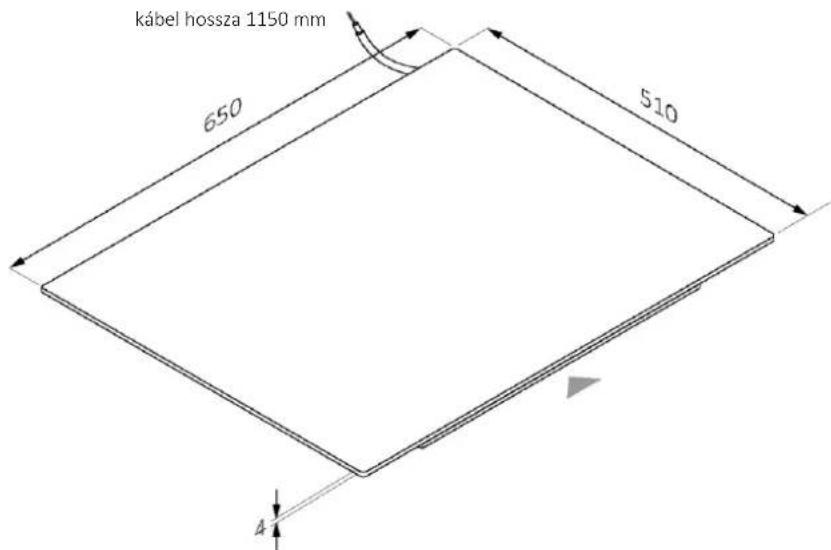

3.2 Szélesség 65

Méretek mm-ben

Felső axonometrikus nézet

Alsó axonometrikus nézet

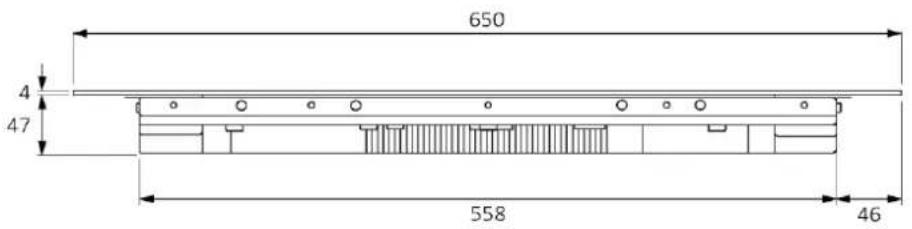

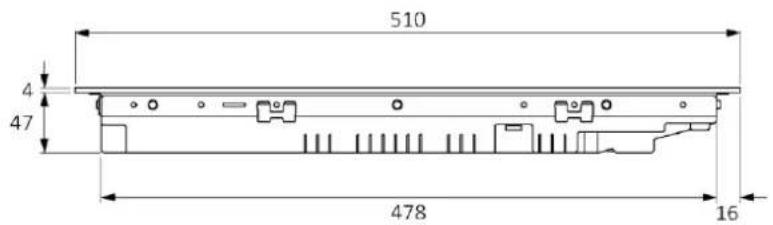

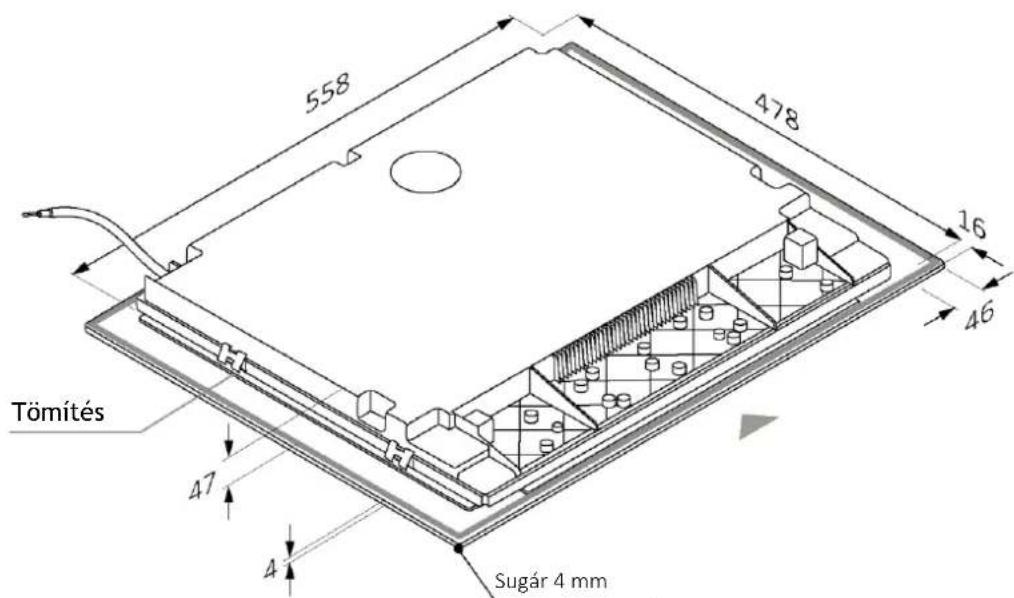

3.2 Szélesség 65

Méretek mm-ben

elölnézet

oldalnézet

Termékkódok

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3 A főlap méretei

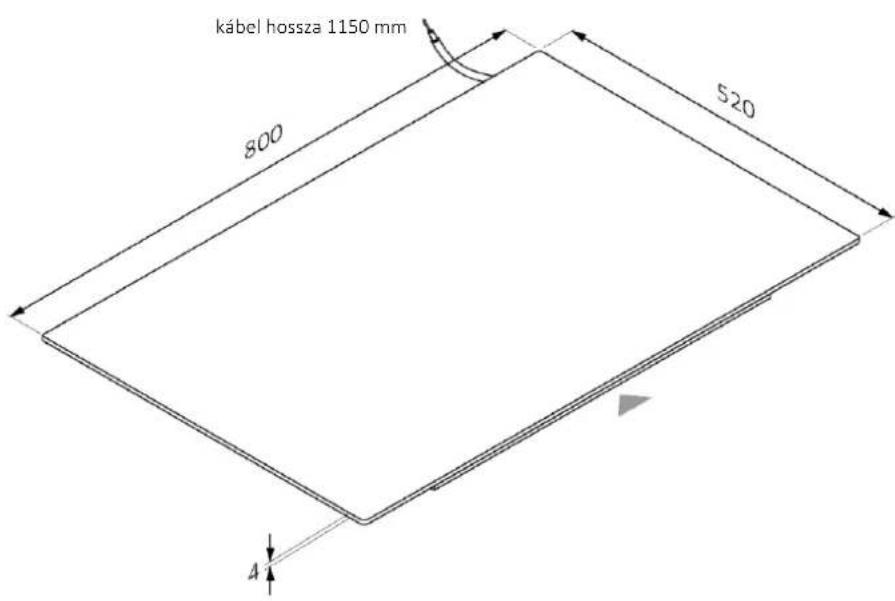

3.3 Szélesség 80

Méretek mm-ben

Felső axonometrikus nézet

Alsó axonometrikus nézet

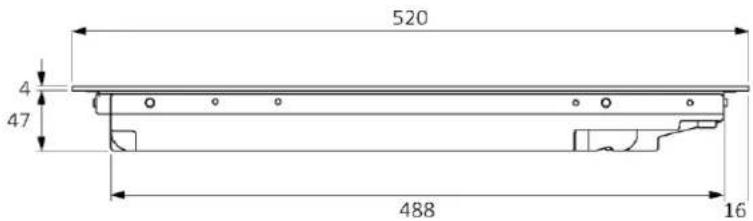

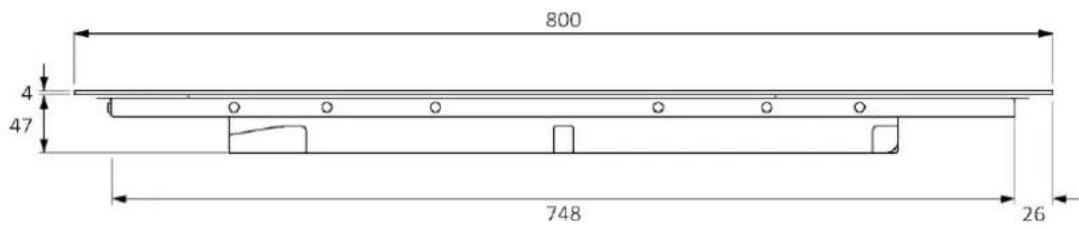

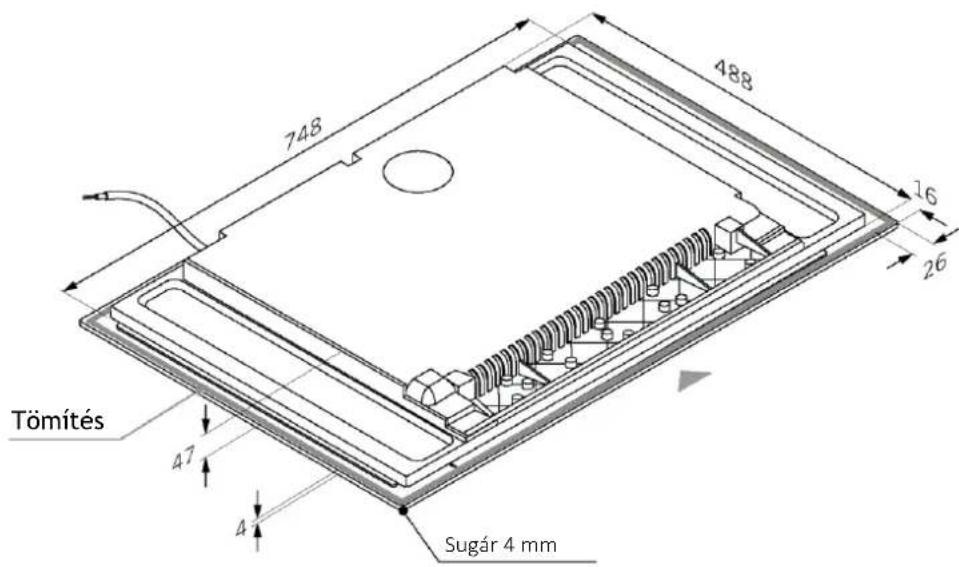

3.3 Szélesség 80

Méretek mm-ben

elölnézet

oldalnézet

Termékkódok

HAMTB86IRCS

HAMTB86IWCS

4 Telepítési eszközök

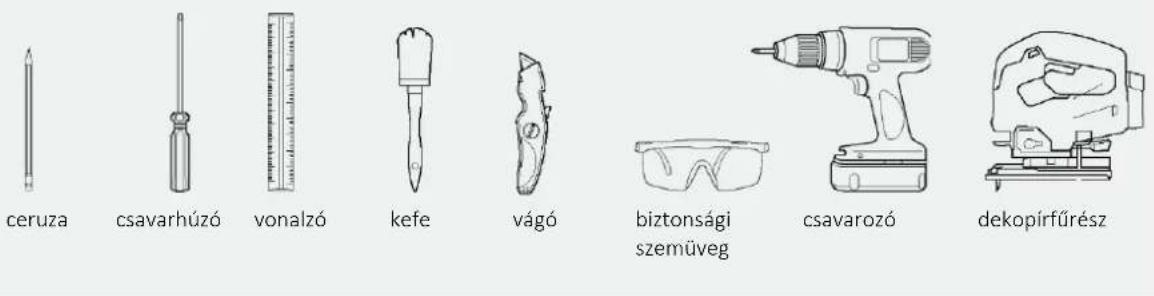

4.1 Normál telepítés

Szükséges eszközök

A termékhez mellékelt eszközök

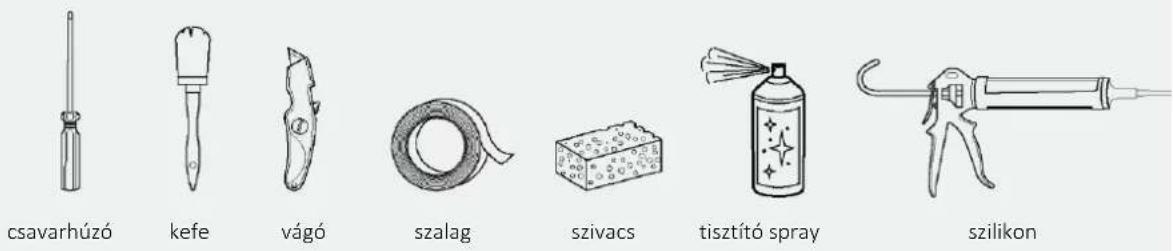

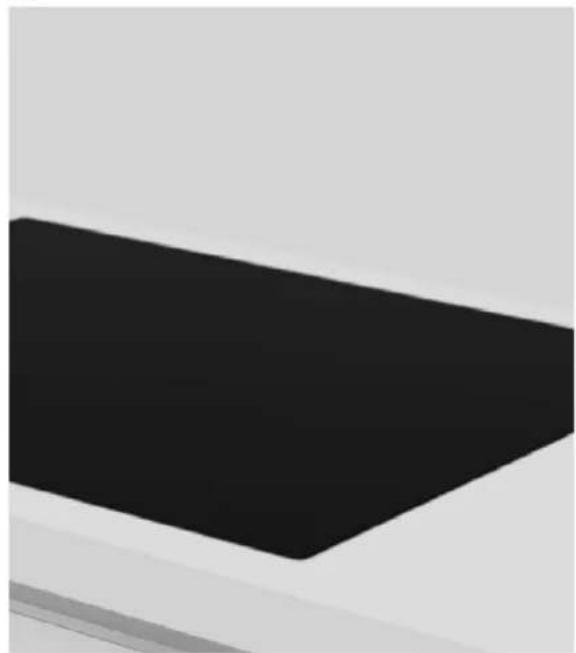

4.2 Süllyesztett telepítés

Szükséges eszközök

A termékhez mellékelt eszközök

csavarok x4

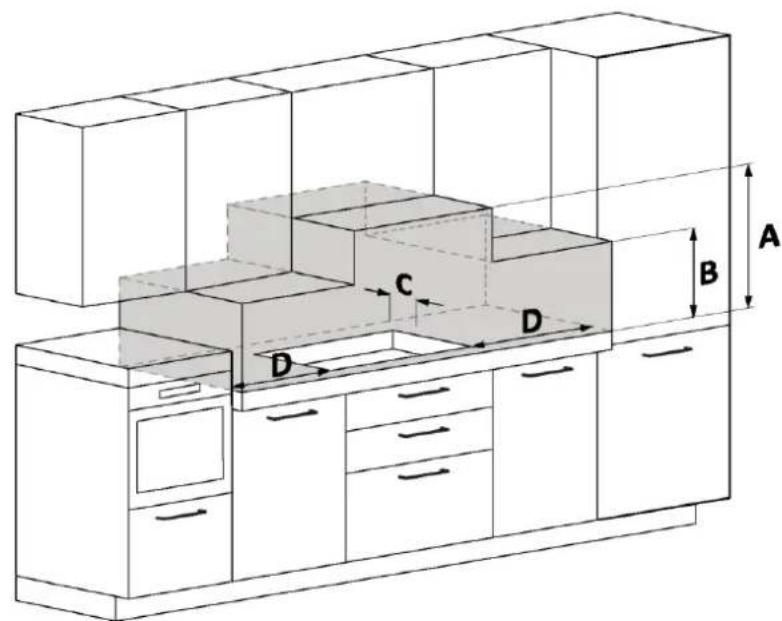

5.1 Öntési óvintézkedések

• A biztonság tekintetében a termék megfelel a hatályos előírásoknak;
• A főzőlap és a szekrények vagy süllyesztett készülékek közötti távolságnak megfelelőnek kell lennie ahhoz, hogy lehetővé tegye az elégséges szellőzést és levegőkibocsátást;
• A főzőlap és a páraelszívó közötti minimális távolság a páraelszívó típusától függ (A);
• A főzőlap és a fali szekrények közötti távolságnál figyelembe kell venni a terjedelmes tárgyak (edények, üstök stb.) jelenlétét és azok használatát (B);
• A főzőlap furata és a konyhai hátlap/fröccsenésvédő közötti minimális távolságnak legalább 35 mm-nek (C) kell lennie;
• Tartson biztonságos oldaltávolságot a bútorokhoz képest (D). A bútor oldalburkolatának hőálló kialakítással kell rendelkeznie;
• A főzőlap alatti területen legalább 10 mm szabad helyet kell hagyni a főzőlap és minden olyan tárgy között, amelyre a használat során hatással lehet a keletkező hő. Kövesse a jelen kézikönyvben található utasításokat a termék szellőztetésére vonatkozóan. Ha a terméket sütő fölé szereli, olvassa el a sütő telepítési útmutatóját is.

A Legalább 650 mm-es távolságot javasolunk, olvassa el a páraelszívó kézikönyvét is; B Vegye figyelembe, hogy maradjon elegendő hely az edények, mérőkanalak és egyéb tárgyak kezelésére; C 35 mm távolság a süllyesztett furattól a hátsó panelig/fröccsenésvédőig; D 35 mm: főzőlap szélessége 60; 55 mm: főzőlap szélessége 65; 35 mm: főzőlap szélessége 80;

Bútorok és szellőztetés

6.1 Szélesség 60 - 65 - 80 a sütő alján

min. 10 min. 57

min. 20*

min. 20

• A főzőlapra vonatkozó jelzés.

A sütővel kapcsolatos információkért olvassa el a megfelelő telepítési kézikönyvet.

6.2 60 - 65 - 80 szélesség fiókos alapon

min. 10 min. 57

min. 20*

min. 20

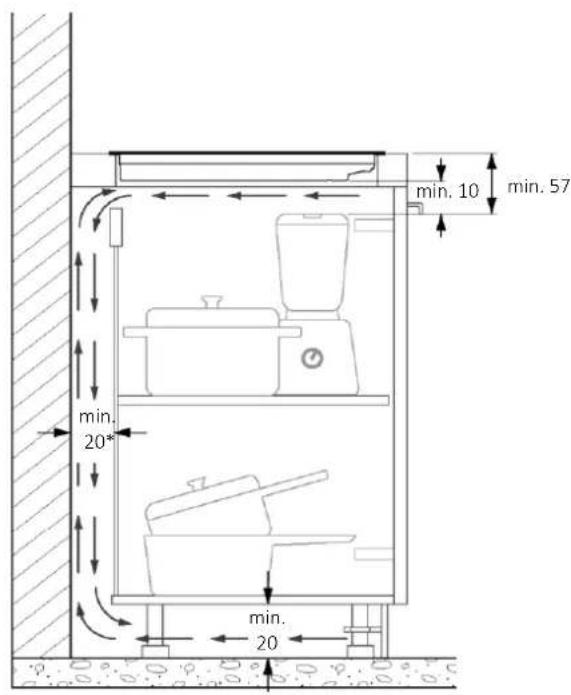

6.3 Szélesség 60 - 65 - 80 a polcokkal ellátott alapon

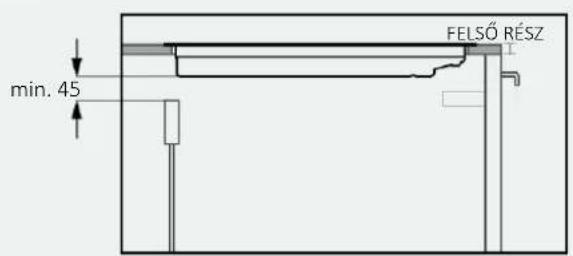

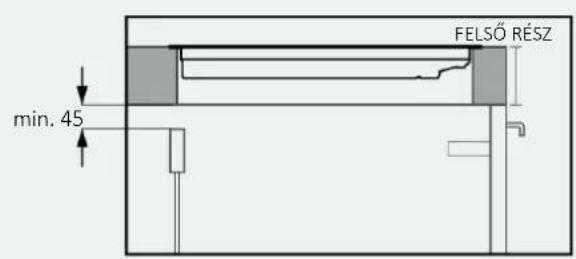

6.4 Felső vastagság

Bútor vastag munkalappal: Biztosítson legalább 45 mm-es hátsó nyílást a felső rész és a hátsó lánc között.

Csökkentett vastagságú munkalappal rendelkező bútor: biztosítson legalább 45 mm-es hátsó nyílást a főzőlap és a hátsó lánc között.

7 Beépített méretek

• A konyhapultot az alábbi diagramok szerint kell kialakítani;
• A szekrény hátulján nyílásokat kell biztosítani, kövesse az alábbi ábrákat.

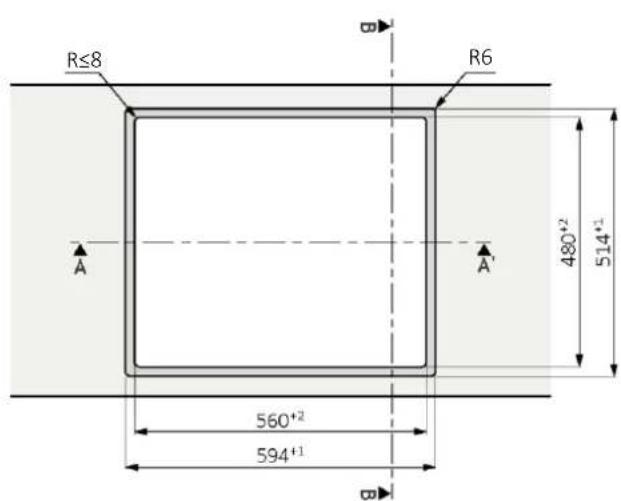

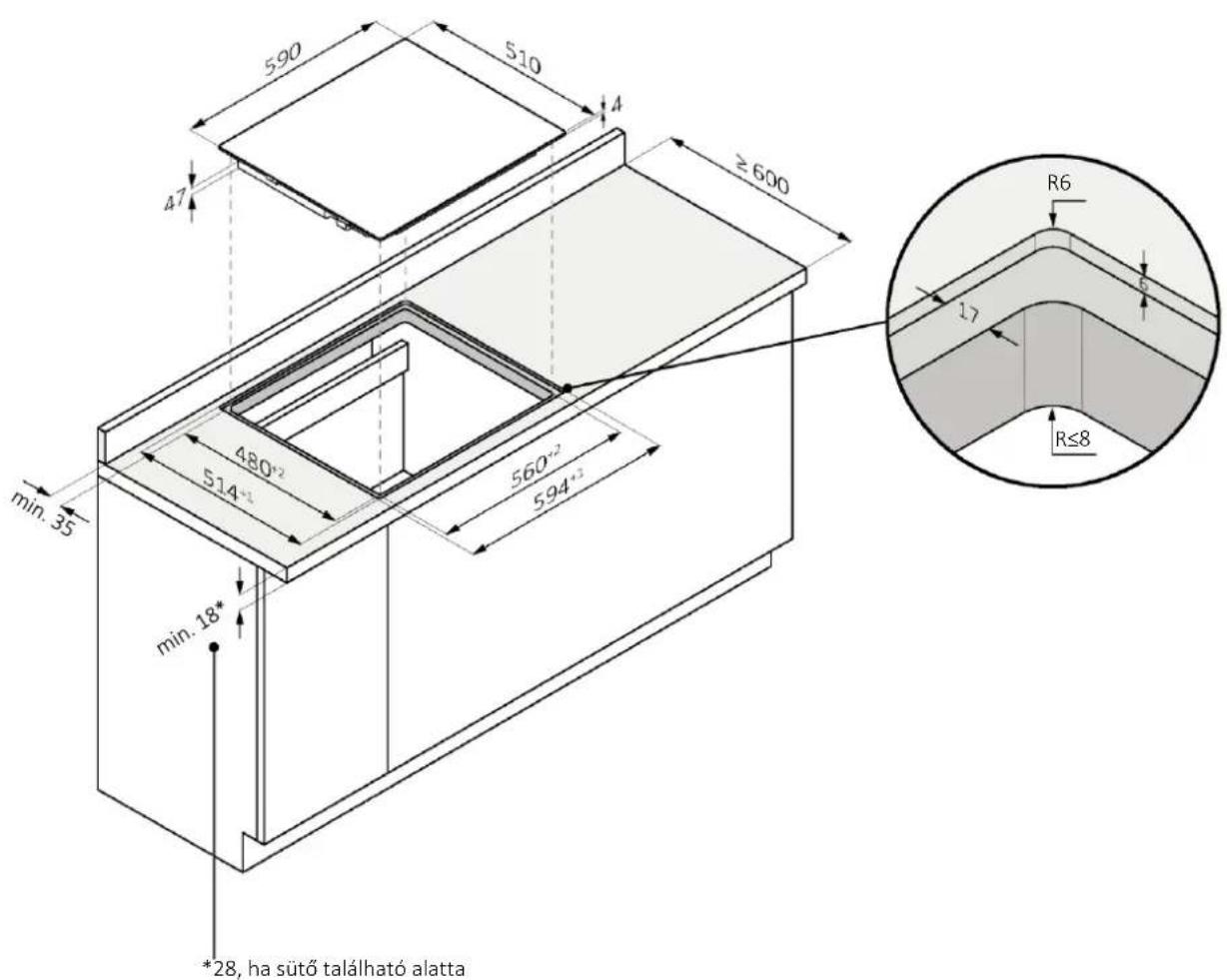

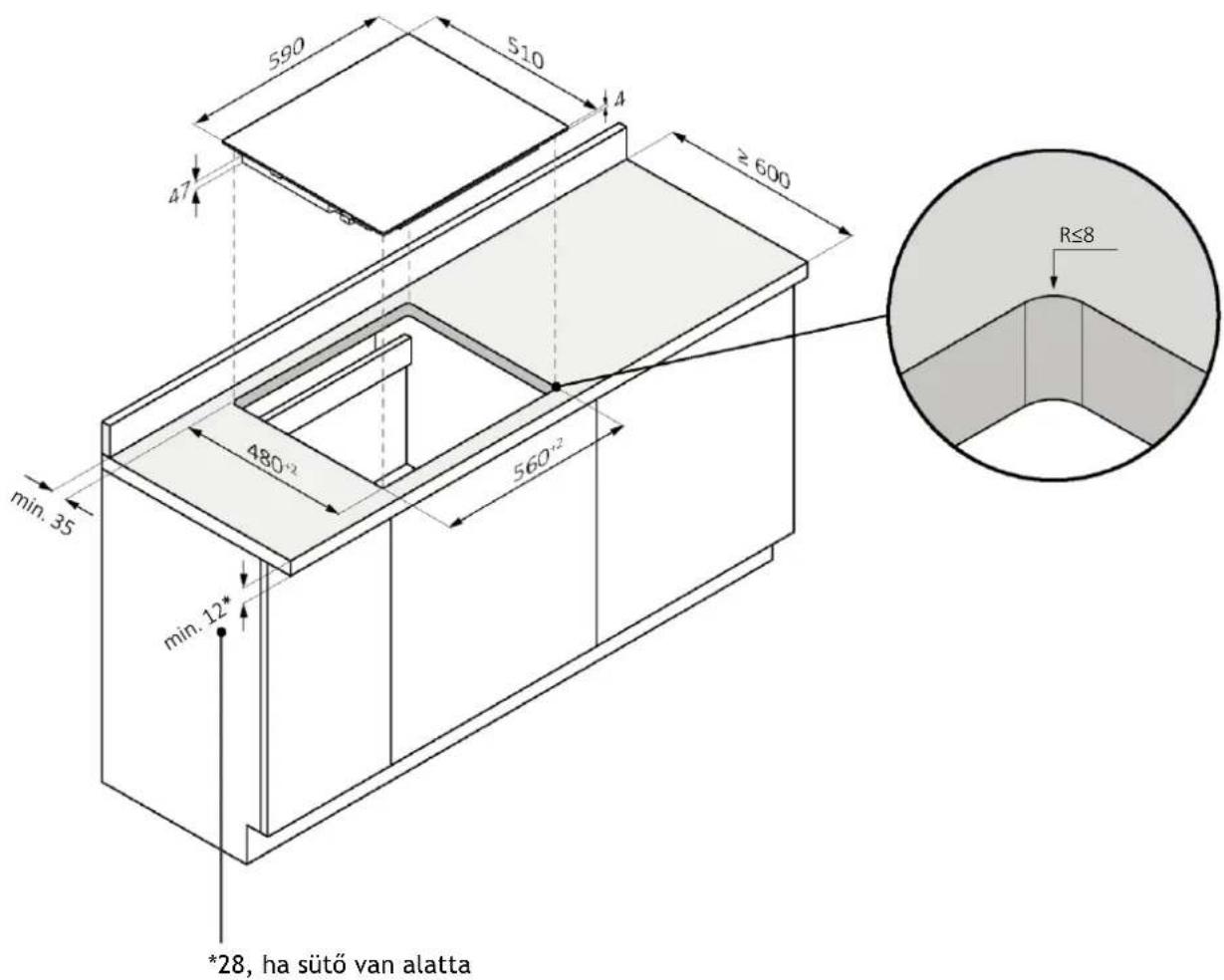

7.1 Főzőlap szélessége 60

normál telepítés

7.1 Főzőlap szélessége 60

süllyesztett telepítés

FIGYELMEZTETÉS: Nem elérhető ferde üveggel szerelt termékekhez.

7 Beépített méretek

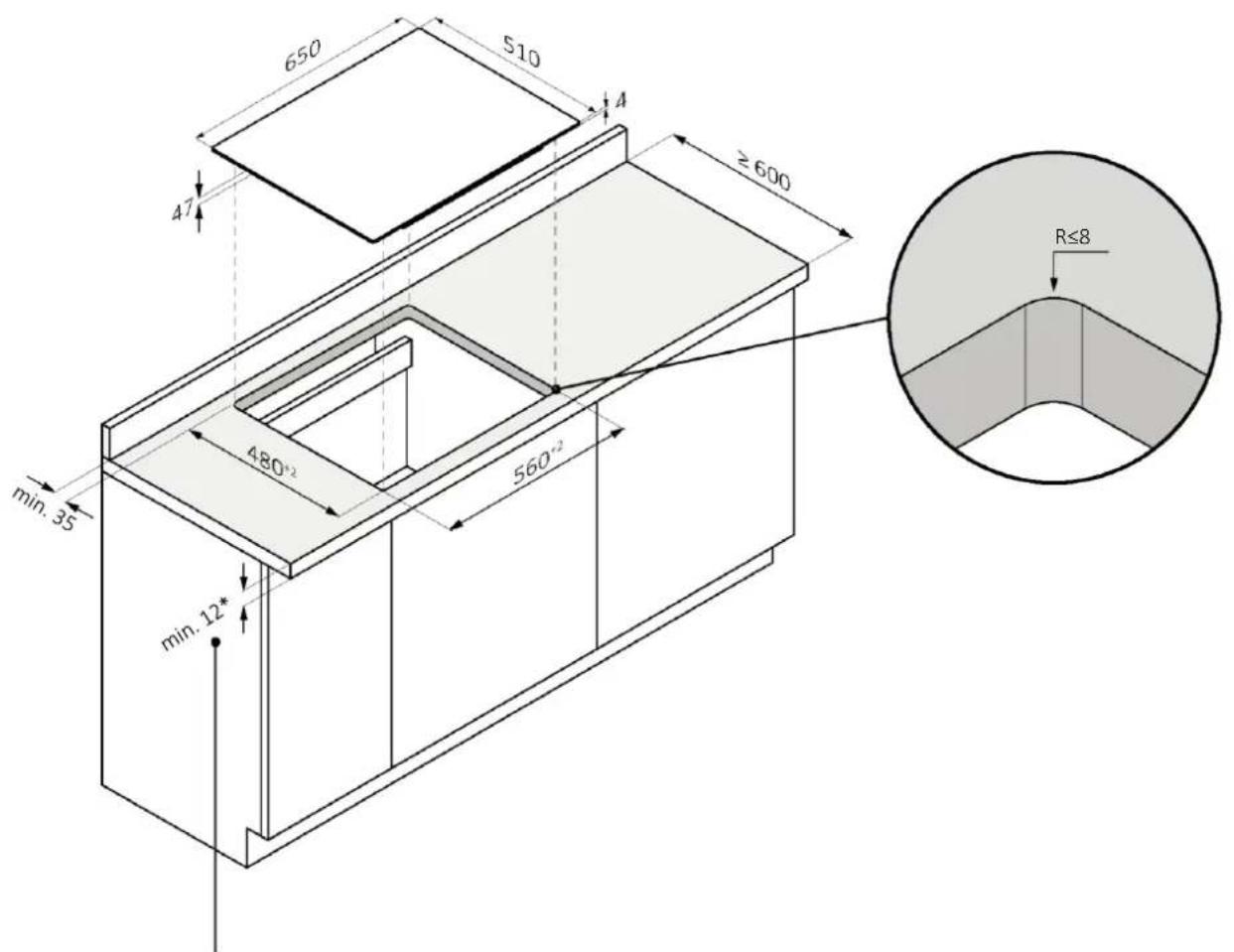

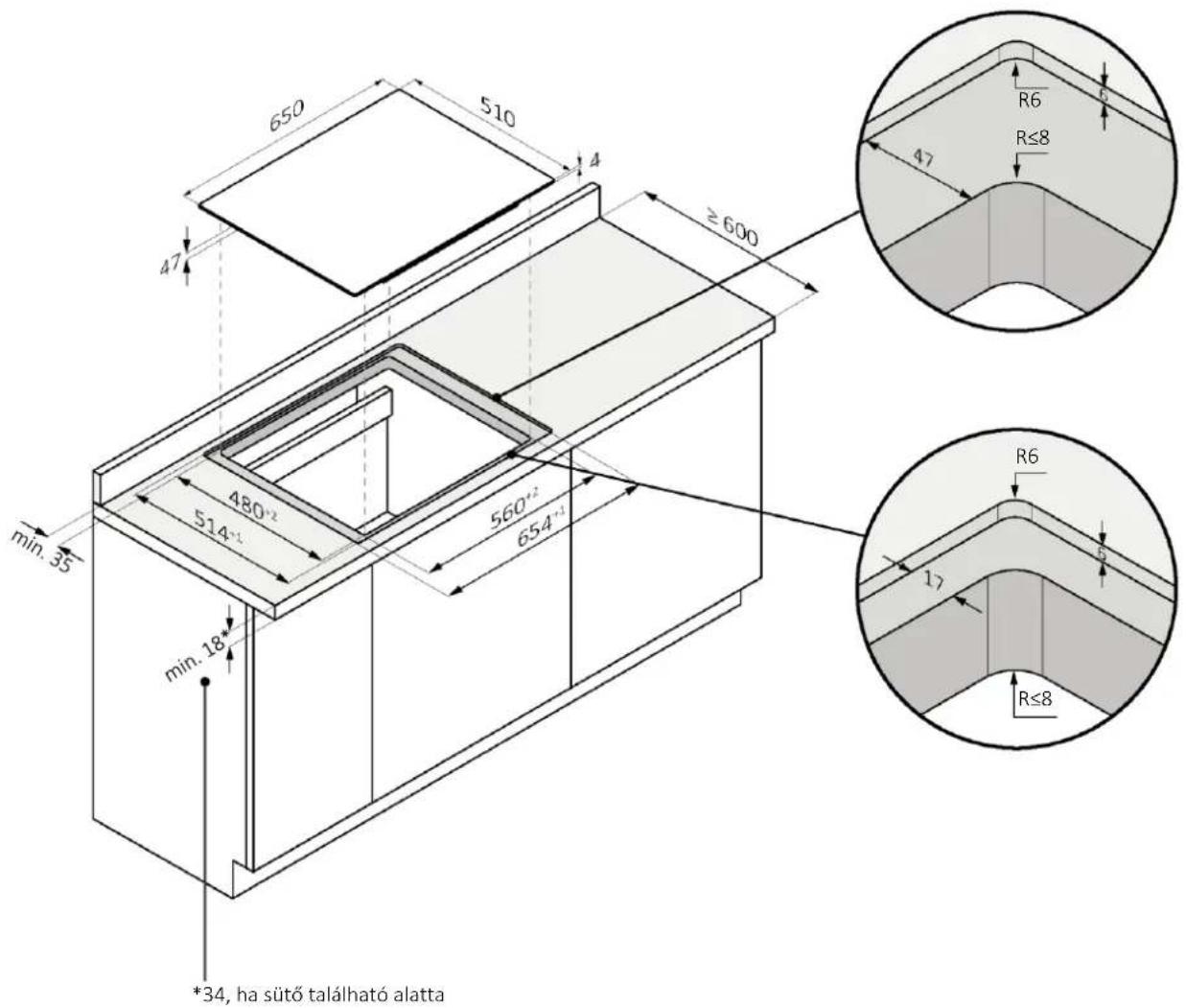

7.2 Főzőlap szélessége 65

normál telepítés

*28, ha sütő található alatta

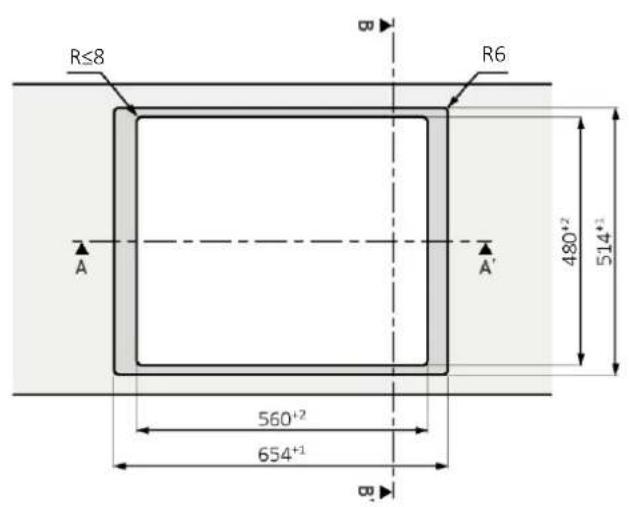

7.2 Főzőlap szélessége 65

süllyesztett telepítés

FIGYELMEZTETÉS: Nem elérhető ferde üveggel szerelt termékekhez.

7 Beépített méretek

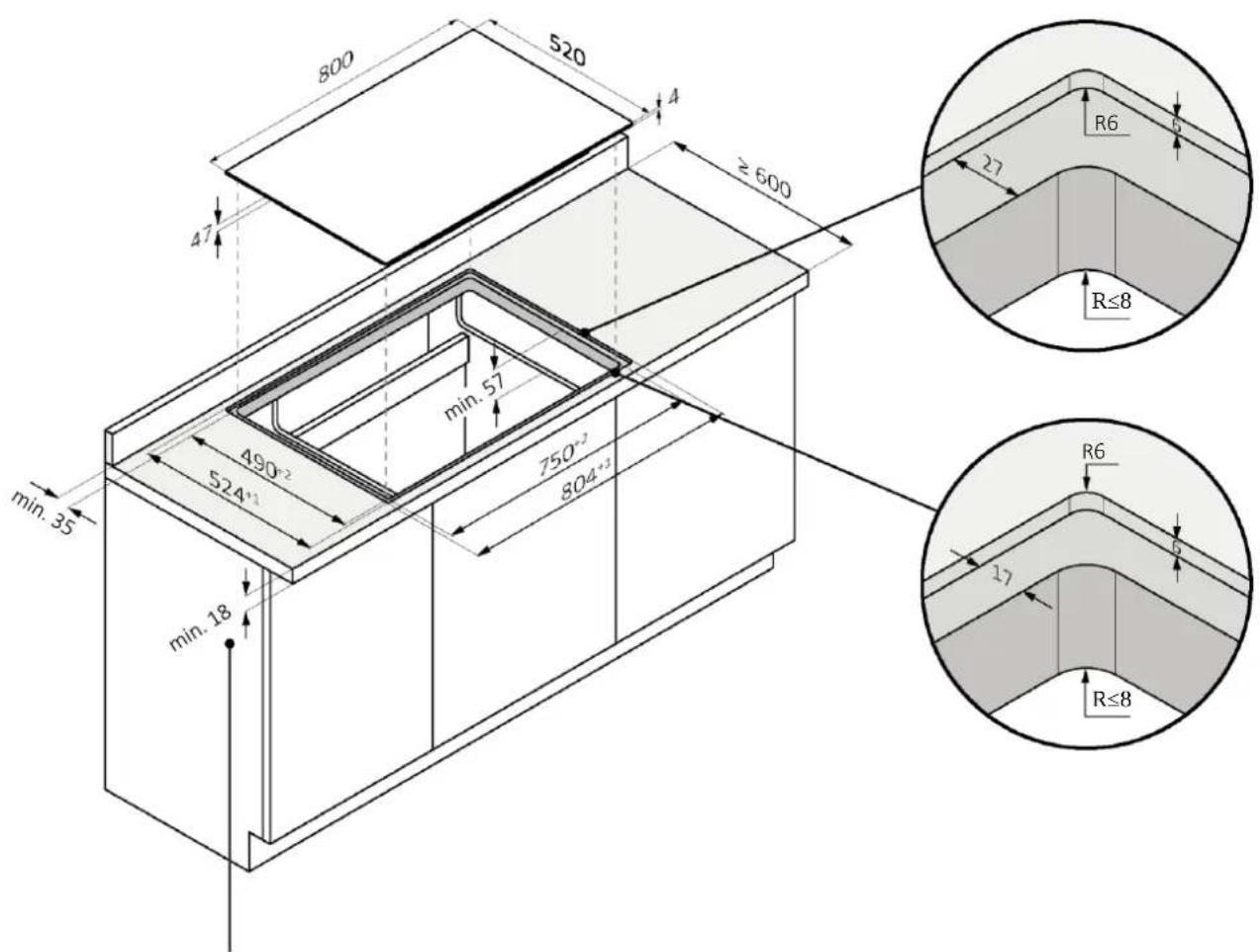

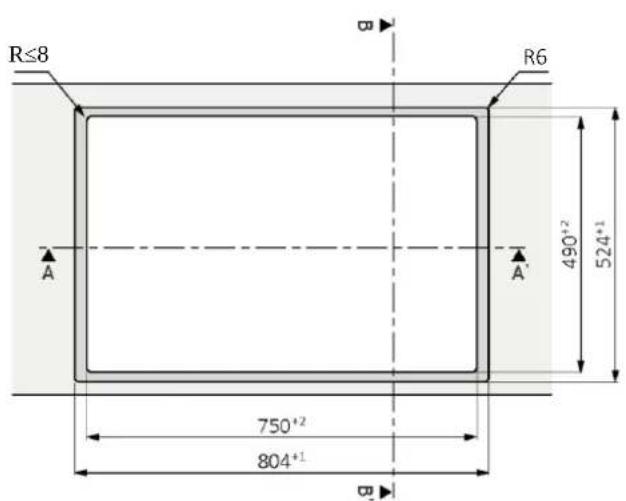

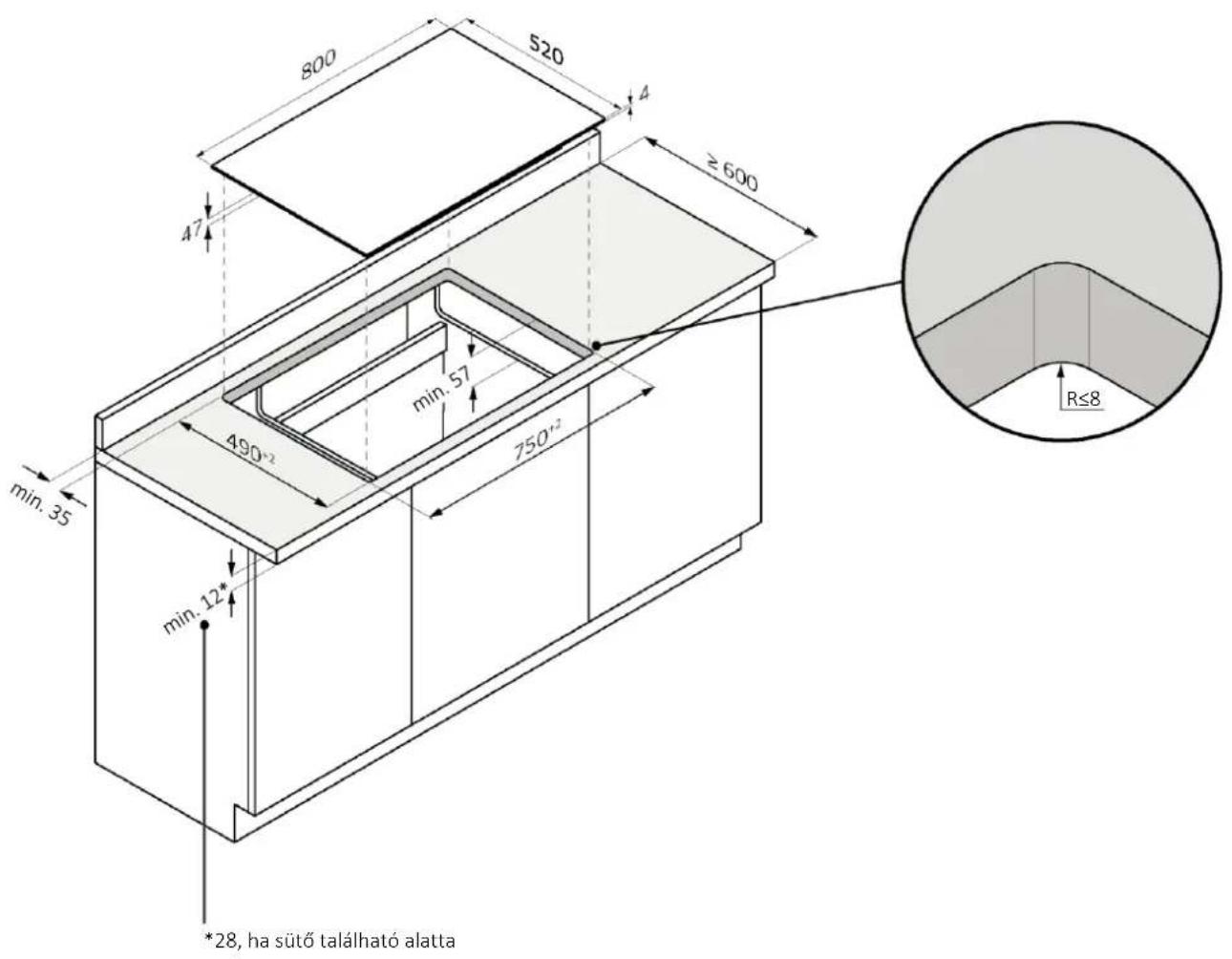

7.3 Főzőlap szélessége 80

normál telepítés

7.3 Főzőlap szélessége 80

süllyesztett telepítés

FIGYELMEZTETÉS: Nem elérhető ferde üveggel szerelt termékekhez.

*34, ha sütő található alatta

B-B'

8 Csatlakozás a hálózathoz

8.1 Biztonsági figyelmeztetések

A készülék elektromos csatlakoztatásának biztonságos elvégzése érdekében tartsa be a következő figyelmeztetéseket:

• Bármilyen nem megfelelően elvégzett javítás, telepítés és karbantartás súlyosan veszélyeztetheti a felhasználót;
• A gyártó kijelenti, hogy nem vállal felelősséget a hibás telepítésből, karbantartásból vagy javításból eredő közvetlen vagy közvetett károkért. Nem vállal felelősséget a földelővezeték hiánya vagy megszakadása okozta károkért sem (áramütés);
• A főzőlap elektromos hálózathoz történő csatlakoztatását csak szakképzett szakember végezheti, aki ismeri és betartja a helyi előírásokat és a helyi áramszolgáltató kiegészítő előírásait;
• A termék az I. védelmi osztályba tartozik, és csak akkor működik, ha fel van szerelve földelő érzékelővel;
• A terméknek a telepítés során feszültségmentesnek kell lennie;
• A telepítés során ne helyezzen fémtárgyakat (pl. kést, villát, kanalat és fedőt) a főzőlap felületére, mivel felforrósodhatnak;
• Csak a mellékelt kábellel csatlakoztassa a terméket;
• A terméket megfelelően kialakított elektromos rendszerhez kell csatlakoztatni;
• Helytelen beszerelés, a készülék manipulálása és nem megfelelő csatlakoztatás esetén a termékgarancia érvényessége lejár;
• Ha a tápkábel megsérült, a kockázat elkerülése érdekében a gyártónak, szerviztechnikusnak vagy hasonlóan képzett személynek kell kicserélnie;
• Alapvető és elengedhetetlen fontosságú a megbízható földelési rendszerhez csatlakoztatás;
• Ezt a készüléket csak megfelelően képzett személy telepítheti és földelheti;
• Mielőtt bármilyen munkálatot vagy karbantartást végez a készüléken, válassza le a készüléket a hálózatról;
• Ezt a készüléket olyan áramkörhöz kell csatlakoztatni, amelynek részét képezi egy leválasztó kapcsoló, amely teljes leválasztást biztosít az áramforrásról;
• A háztartási otthoni elektromos rendszer módosítását csak szakképzett villanyszerelő végezheti el;
• Ezen ajánlások be nem tartása áramütést vagy halált okozhat;
• A főzőlapot egy omnipoláris leválasztó eszközön keresztül kell csatlakoztatni az áramforráshoz, amely biztosítja a III. túlfeszültség kategóriának megfelelő érintkezők szétválasztását. Ennek a készüléknek ki kell bírnia a maximális csatlakoztatott terhelést, és meg kell felelnie az aktuális előírásoknak.

FIGYELMEZTETÉS: A hőkapcsoló véletlen alaphelyzetbe állásából adódó veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolóeszközzel, például időzítővel párosítani, és nem szabad rendszeresen be- és kikapcsolt áramkörhöz csatlakoztatni.

• Elektromos tápkábel: a készülék tápkábellel van felszerelve, amelyet a háztartási hálózathoz kell csatlakoztatni. Ismerje meg a különböző csatlakozási lehetőségeket, a háztartási tápellátás típusától függően, a vonatkozó diagramon. Az adattábla feltünteti a készülékhez megengedett hálózati feszültséget és a relatív felvett teljesítményt is.

8.2 Utasítások

Teljesítményfelvétel

Lásd a termék adattábláját.

Differenciál megszakító (életmentő)

Az aktuális szabványoknak megfelelő maradékáram-megszakító (földzárlati megszakító) használata javasolt.

Leválasztó eszközök

Abban az esetben, ha használni kell, a főzőlapot egy omnipoláris leválasztó eszközön keresztül kell csatlakoztatni az áramforráshoz, amely biztosítja a III. túlfeszültség-kategóriának megfelelő érintkezők szétválasztását. Az ilyen eszköznek ki kell bírnia a csatlakoztatott maximális terhelést, és meg kell felelnie az aktuális szabványoknak.

FIGYELMEZTETÉS: A hókapcsoló véletlen alaphelyzetbe állásából adódó veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolóeszközzel, például időzítővel ellátni, és nem szabad rendszeresen be- és kikapcsolt áramkörhöz csatlakoztatni. A készüléket nem úgy tervezték, hogy külső időzítővel vagy külön távirányító rendszerrel aktiválható legyen.

Elektromos tápkábel

A termék tápkábellel van felszerelve, amelyet a háztartási hálózathoz kell csatlakoztatni. Ismerje meg a különböző csatlakozási lehetőségeket, a háztartási tápfeszültség típusától függően, a vonatkozó diagramon. Az adattábla feltünteti a készülékhez engedélyezett hálózati feszültséget és a relatív felvett teljesítményt is.

A tápkábel cseréje

Ne cserélje ki saját maga a kábelt. Forduljon a hivatalos szervizközponthoz.

8 Csatlakozás a hálózathoz

8.3 Egyéb tanácsok

Bármilyen háztartási készülék használata megköveteli bizonyos alapvető szabályok betartását:

• Ne húzza meg a tápkábelt a készülék áramellátásról való leválasztásához;
• Ne érjen a készülékhez nedves vagy vizes kezekkel vagy lábakkal;
• Általában nem ajánlott adapterek, elosztók vagy hosszabbítók használata;
• Meghibásodás és/vagy teljesítménycsökkenés esetén kapcsolja ki a készüléket, és ne nyissa fel a burkolatot.

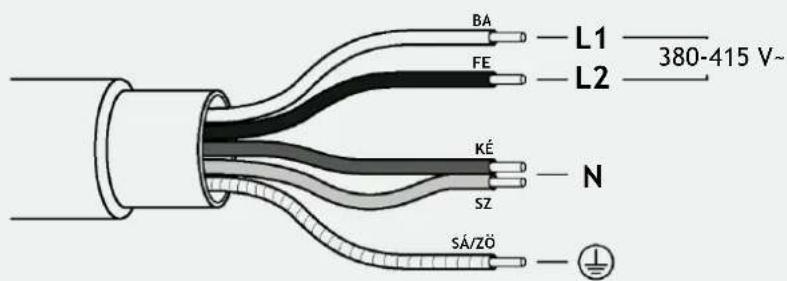

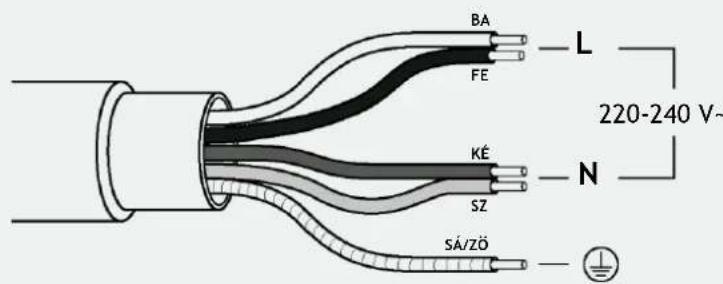

8.4 A csatlakozás elrendezése

Tartsa be a helyi előírásokat és a helyi áramszolgáltató kiegészítő előírásait.

A készülék csatlakoztatása

Vegye figyelembe az adattáblán található csatlakozási adatokat.

A csatlakoztatást kizárólag a vonatkozó diagramnak megfelelően végezze:

BA: barna KE: kék SA/Zo: sárga és zöld FE: fekete SZ: szürke

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

9.1 Fontos figyelmeztetések

• Távolítson el minden lehetséges keresztmerevítőt, amely a munkalap furatának területén található:

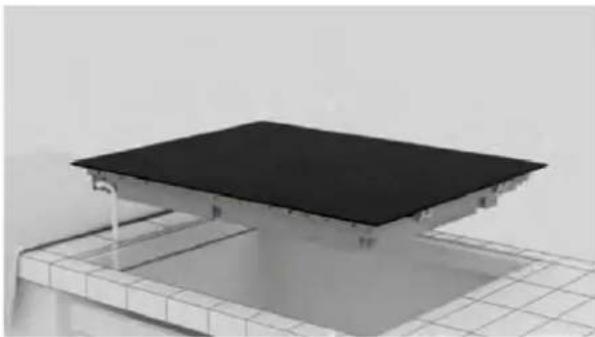

• A nedvesség és a folyadékok beszivárgása elleni védelem érdekében az összes vágott felületet megfelelő termékkel szigetelje le: A terméknek tökéletes vízszintesnek kell lennie:

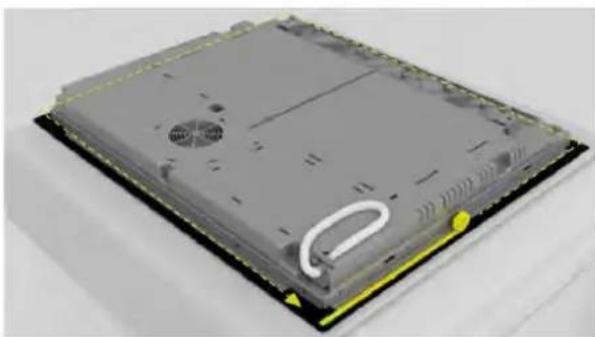

• Telepítés előtt bizonyosodjon meg arról, hogy a főzőlap tömítése megfelelően van elhelyezve (1. ábra).

1. ábra

• A főzőlap támaszfelületének tökéletesen simának kell lennie, hogy egyenletesen feküdjön fel, és a felszerelt tömítés megfelelő szigetelést biztosítson (2. ábra).

2. ábra

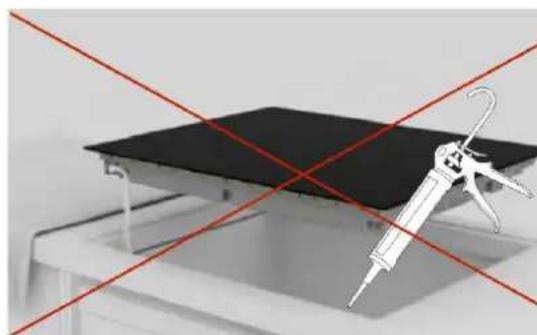

• Ne rögzítse a főzőlapot szilikonnal vagy más ragasztóval! Ez a rögzítés károsítaná a terméket, ha szétszerelés válna szükségessé (3. ábra).

3. ábra

9 Útmutató a telepítéshez

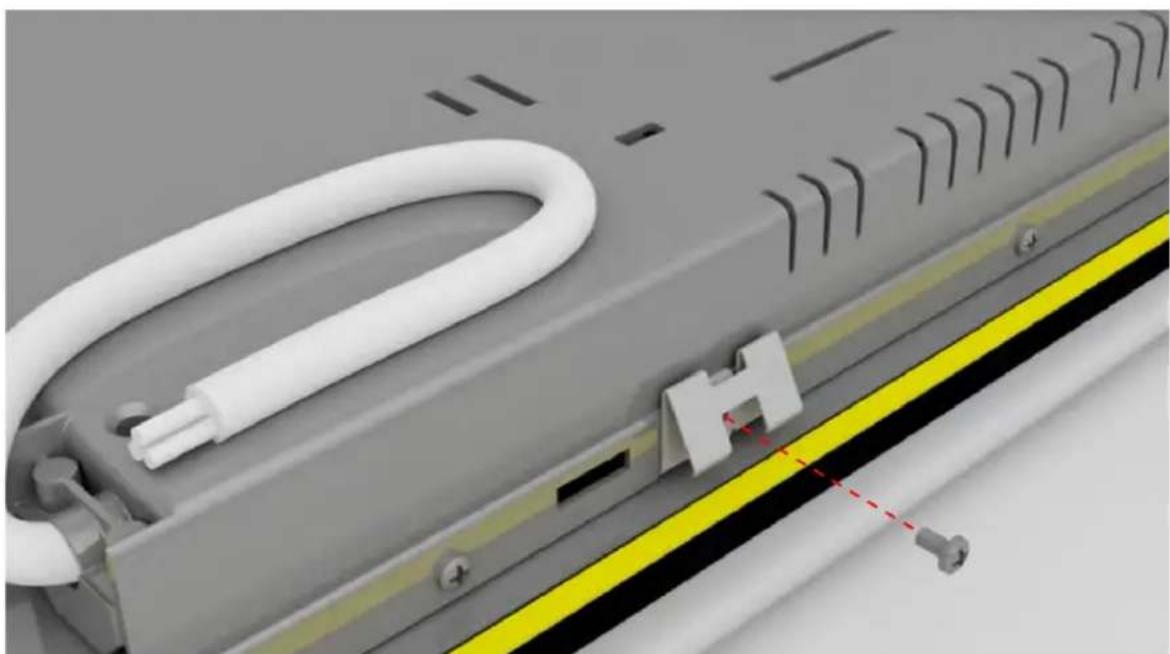

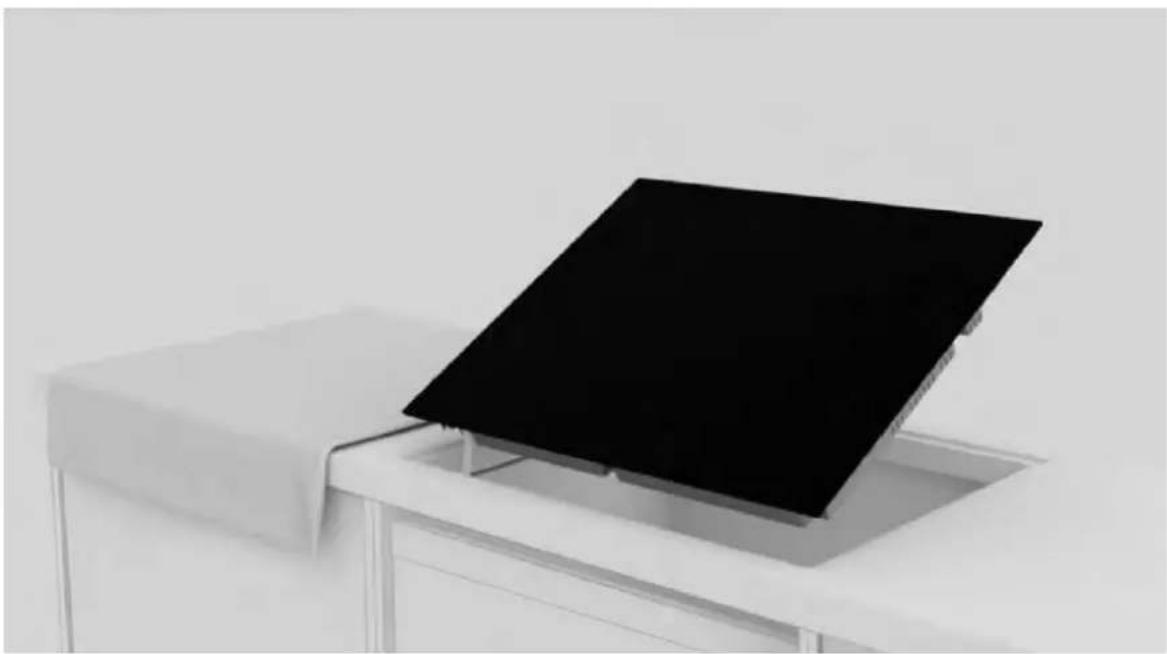

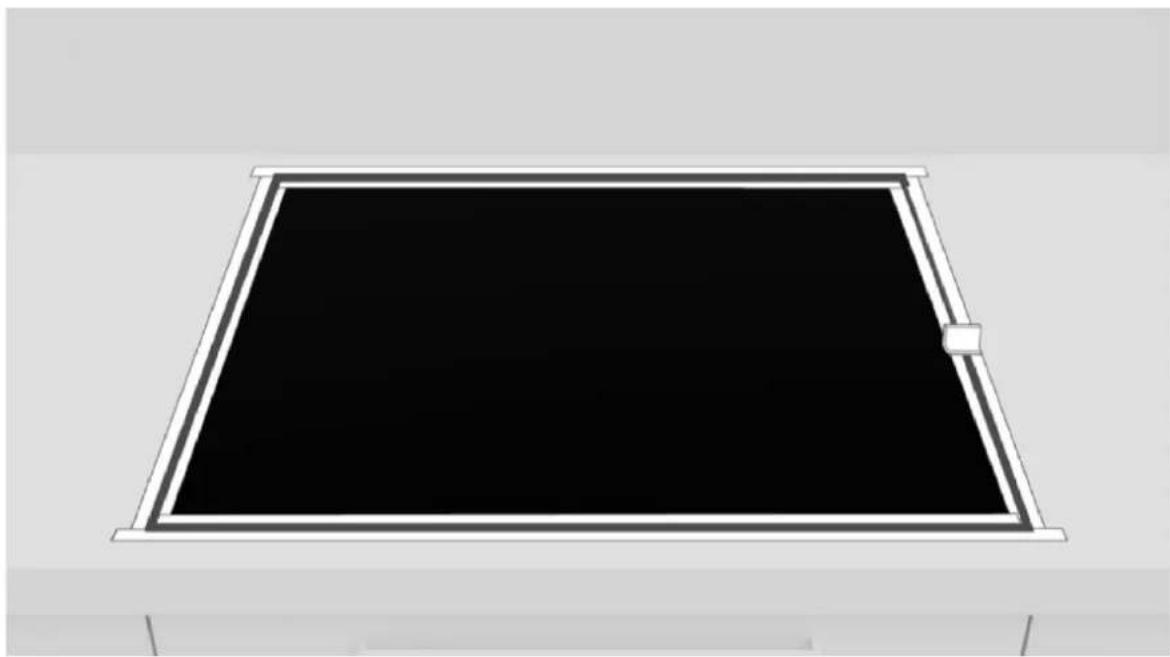

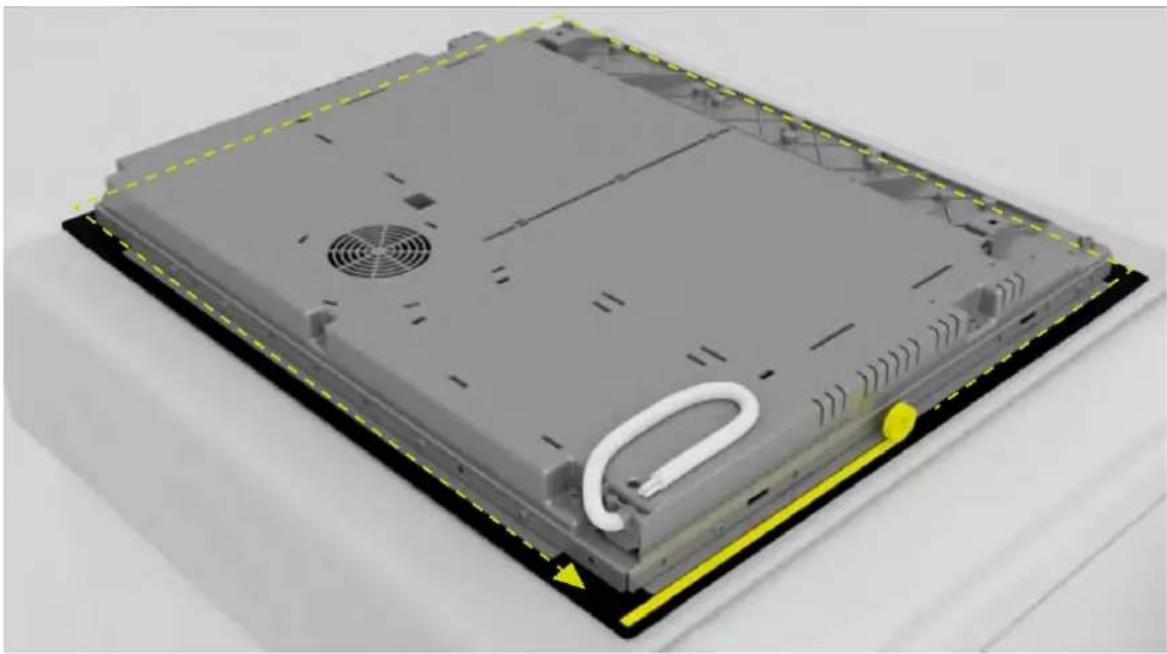

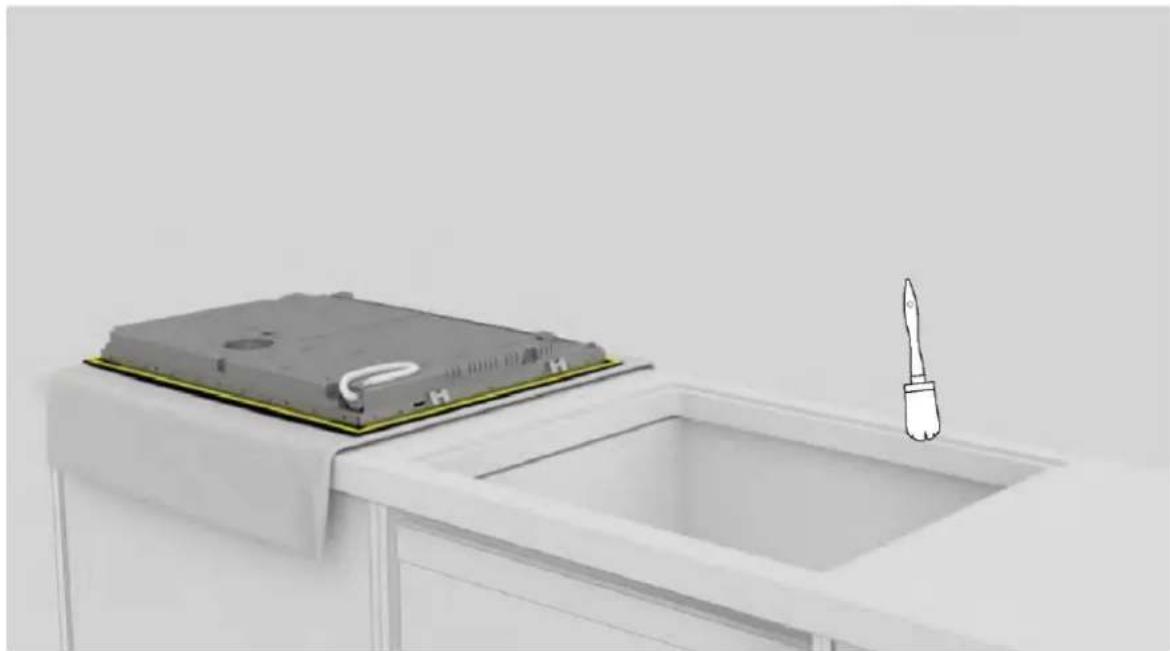

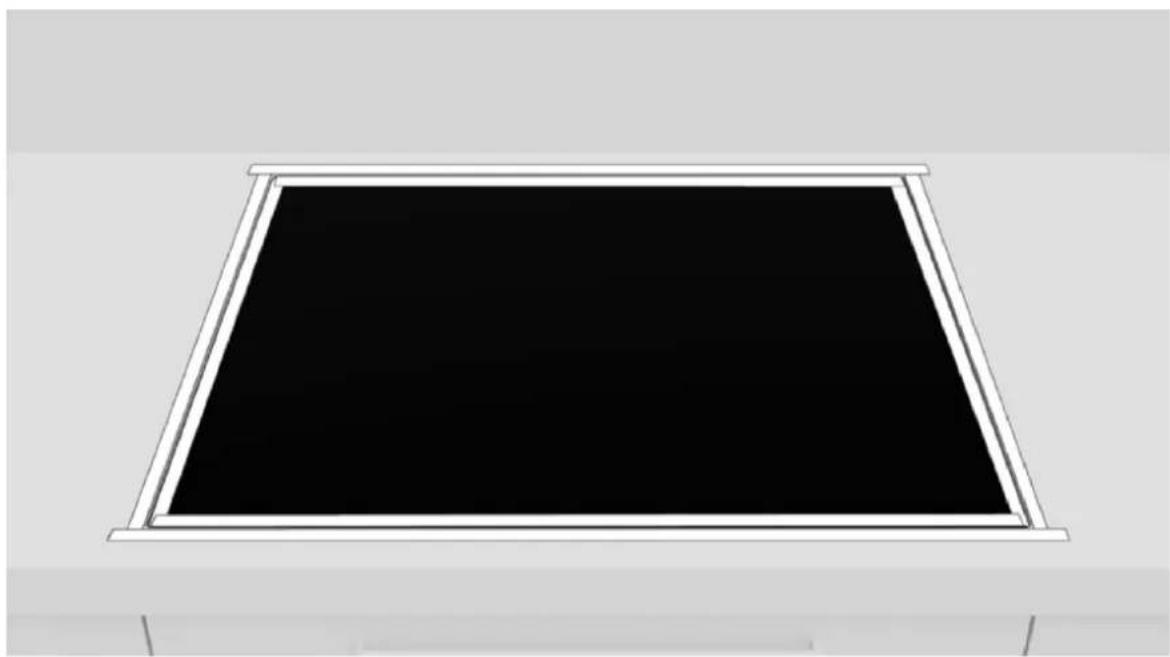

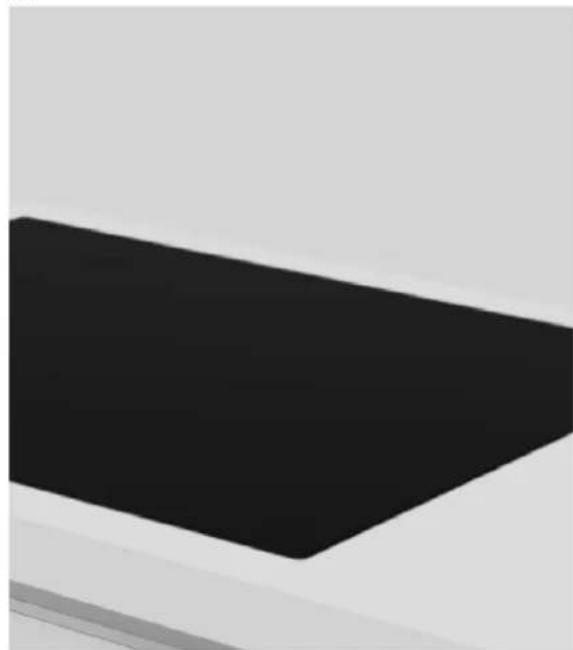

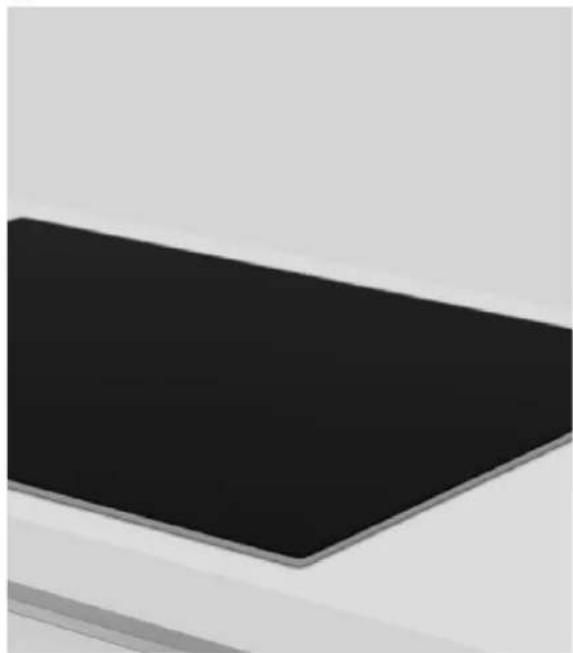

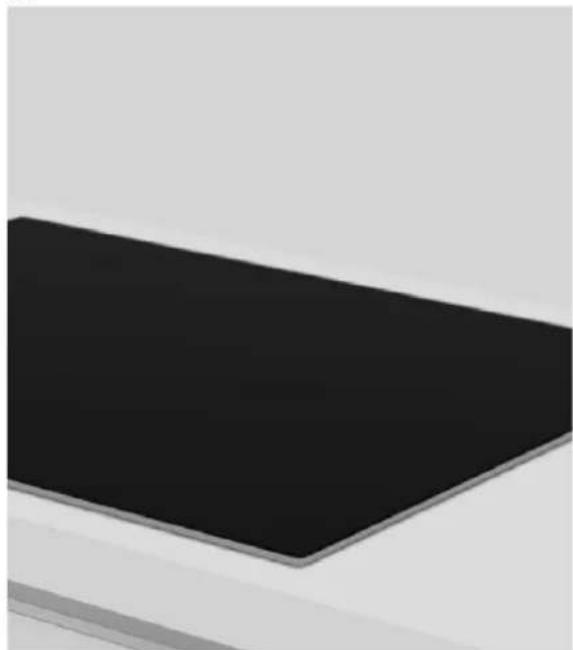

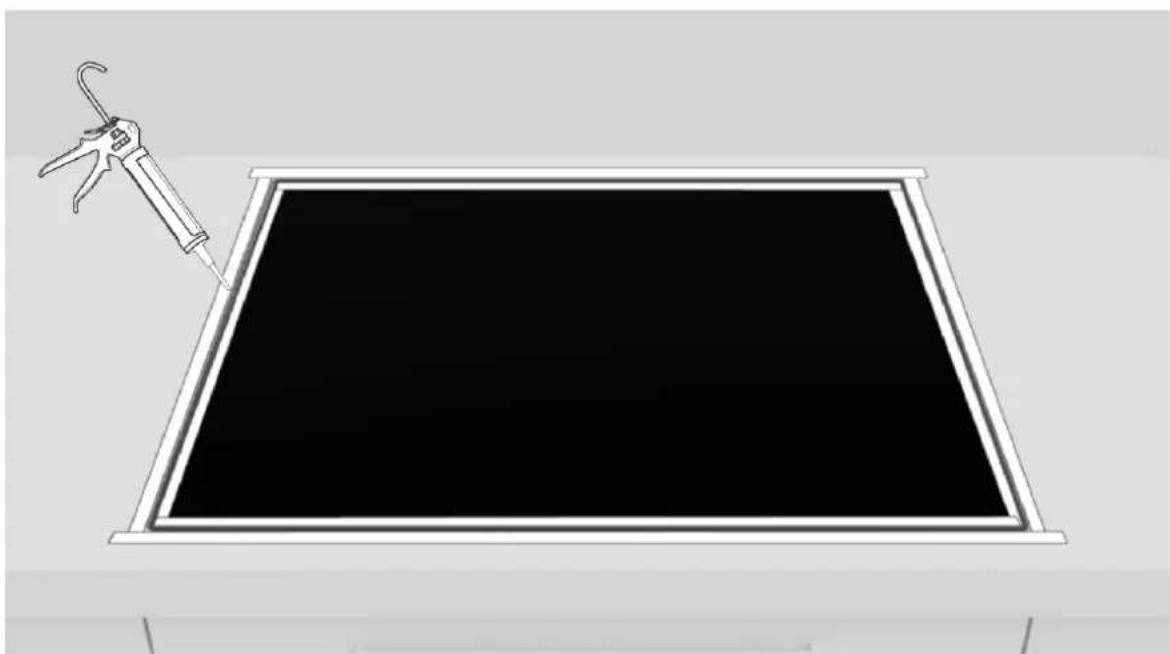

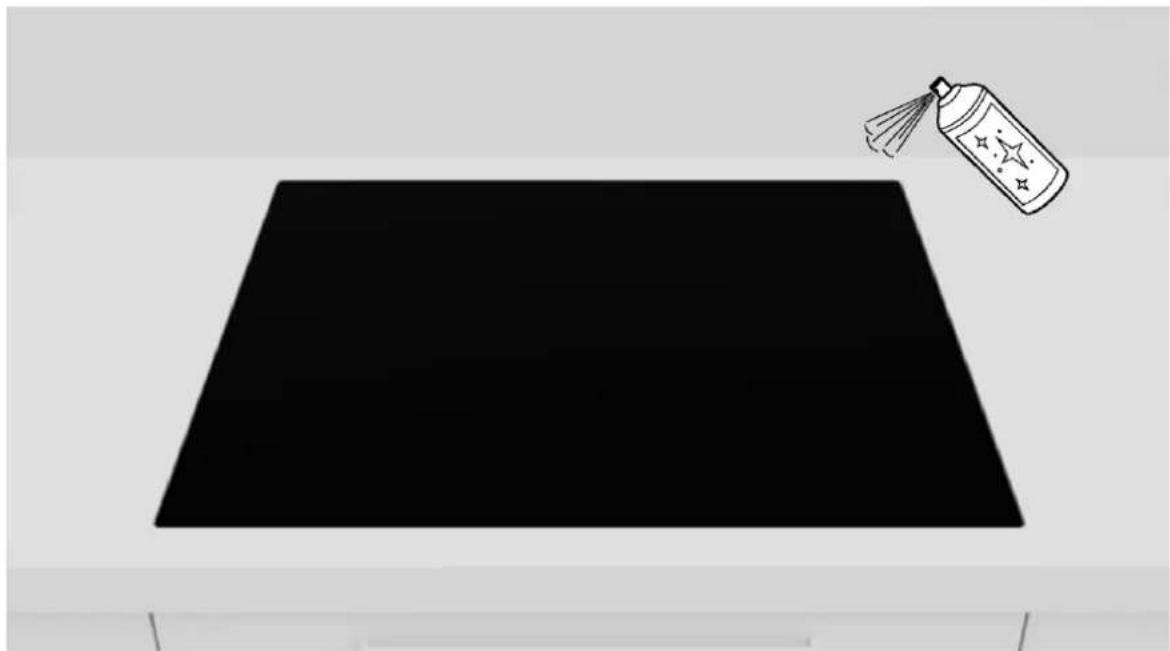

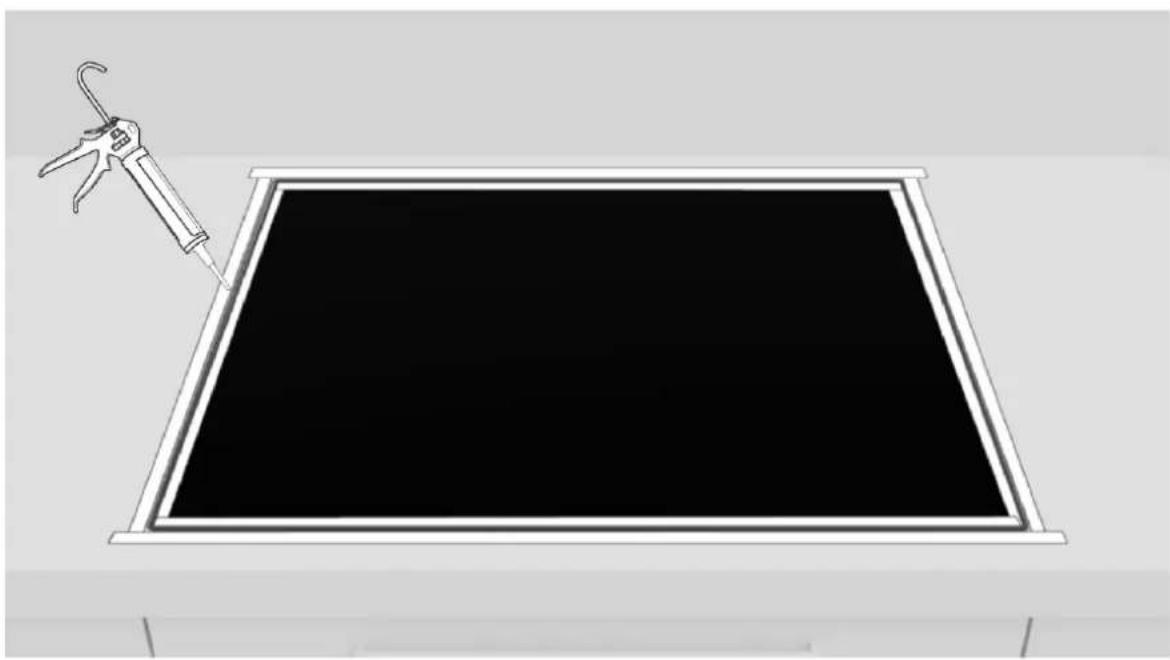

9.2 Telepítés lépésről lépésre

Az alábbi képek a termék telepítését mutatják be lépésről lépésre.

Normál telepítés

A termék telepítési videóját a QR-kód beolvasásával tekintheti meg

A termék telepítési videóját a QR-kód beolvasásával tekintheti meg

vagy erre a linkre kattintva

vagy erre a linkre kattintva

1

Használja a kézikönyv „Telepítési eszközök" fejezetében felsorolt eszközöket. Helyezzen egy trolókendőt a termékcsomag mellé, amelyre ráhelyezheti a főzőlapot;

2

Viseljen kesztyűt. Távolítsa el a dobozt és a csomagolóanyagot ügyelve arra, hogy elkerülje a főzőlap üvegének a sérülését;

3

Tegye a főzőlapot fejjel lefelé a csomag mellé korábban elhelyezett trolókendőre;

9 Útmutató a telepítéshez

Helyezze el a tömítést a termék kerülete mentén;

Rögzítse a szorítóbilincseket a főzőlap rövid oldalára;

Tisztítsa meg a mélyedés szélét;

Csatlakoztassa a tápkábelt a kézikönyv „Hálózati csatlakoztatás” részében látható csatlakozási rajz szerint (a hálózati csatlakoztatás idején ne legyen semmilyen tárgy a főzőlapon).

9 Útmutató a telepítéshez

Helyezze a főzőlapot középen a bevágásba. Ügyeljen arra, hogy a főzőlap tömítése felfeküdjön a munkalapra, így garantált a megfelelő szigetelés.

a. Normál telepítés esetén: a telepítés befejeződött; b. Süllyesztett telepítéshez: kövesse a következő oldalakon található lépéseket;

Ragassza fel a szalagot úgy a belső, mint a külső oldalára;

Vigye fel a szilikont.

9 Útmutató a telepítéshez

Távolítsa el a felesleges szilikont;

Távolítsa el a szalagot, és tisztítsa meg a széleket;

Az első bekapcsolás előtt várjon 24 órát;

10 Átadás a felhasználónak

A telepítés végén:

Tájékoztassa a felhasználót az alapvető funkciókról; - Tájékoztassa a felhasználót a biztonságos használattal és kezeléssel kapcsolatosan; - A tartozékokat és a használati és összeszerelési utasításokat adja át a felhasználónak, és kérje meg, hogy gondosan őrizze meg.

A telepítés befejezése után távolítsa el a védőfóliát, szalagot és minden egyéb csomagolóanyagot.

FIGYELMEZTETÉS: A termék a normál működéshez megfelelő szellőzést igényel. Semmilyen okból ne takarja el a szellőzőnyílásokat. MEGJEGYZÉS: A főzőlap tényleges megjelenése a választott modelltől függ.

11 Első indítás

A termék első használatakor a főzőlap maximálisan elérhető teljesítményre van beállítva. Az energiagazdálkodási funkció használatával az otthoni fő tápellátási rendszerrel összhangban különböző teljesítménykorlátok választhatók.

Az energiagazdálkodás beállítása

Különböző teljesítménytartományok kiválasztásával meghatározhatja az indukciós főzőlap maximális teljesítményfelvételét. A túlterhelés kockázatának elkerülése érdekében az indukciós főzőlapok képesek automatikusan adott, alacsonyabb teljesítményszintre korlátozni saját működésüket.

Teljesítménykezelési funkció elérése:

• Kapcsolja be a főzőlapot, majd nyomja meg egyszerre a + és - gombot a vezérlőpulton;
• Az időzítő kijelzőn megjelenik a „P8" felirat, amely 8-as teljesítményszintet jelöl. Az alapértelmezett üzemmód 7,4 kW.

Másik szintre kapcsolás

• Nyomja meg a + vagy - gombot az energiagazdálkodási szint módosításához;
• 8 teljesítményszint van „P1" és „P8" között. Az időzítő kijelző megjeleníti az egyiket:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 A termék szétszerelése

• Válassza le a terméket az áramforrásról;
• Emelje meg kissé a terméket, és húzza ki teljesen;
• Ez a termék nem károsítja a szekrényt, amely az új készülékkel is használható.

Ez a beépítési kézikönyv konyhabútor-gyártóknak szól, akik a termékekkel foglalkoznak. Saját biztonsága és a legjobb eredmények érdekében figyelmesen olvassa el a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg későbbi használatra. Mielőtt folytatná a beépítést, jegyezze fel a sorozatszámot, mert szüksége lehet rá javítások esetén. Használat előtt ellenőrizze, hogy nem keletkezett-e szállítás közben sérülés, és ha kétségei vannak, forduljon szakemberhez. Minden csomagolóanyagot tartson távol a gyermekektől.

1 MEGJEGYZÉS: A termék jellemzői, a kézikönyvben szereplő képek és tartozékok a megvásárolt modelltől függően eltérhetnek.

Tartalomjegyzék

1 Biztonsági figyelmeztetések a beépítéshez 2. oldal 2 Hová építse be a terméket 3. oldal 2.1 Egyéb tanácsok 3 A főzőlap méretei 4-9. oldal 3.1 60-as szélesség 3.2 65-ös szélesség 3.3 80-as szélesség 4 Beépítési szerszámok 10. oldal 4.1 Standard beépítés 4.2 Felületi beépítés 5 Beépítési távolság 11. oldal 5.1 Óvintézkedések 6 Bútorzat és szellőzés 12-13. oldal 6.1 60-65-80-as szélesség sütő alapon 6.2 60-65-80-as szélesség fiókos alapon 6.3 60-65-80-as szélesség polcos alapon 6.4 Vastagság a tetején 7 Beépítés utáni méretek 14-19. oldal 7.1 60-as főzőlap szélesség 7.2 65-ös főzőlap szélesség 7.3 80-as főzőlap szélesség 8 Elektromos hálózatra csatlakoztatás 20-22. oldal 8.1 Biztonsági figyelmeztetések 8.2 Útmutatások 8.3 Egyéb tanácsok 8.4 Csatlakozási konfiguráció 9 Beépítési útmutató 24-31. oldal 9.1 Fontos figyelmeztetések 9.2 Beépítési útmutató 10 Átadás a felhasználónak 32. oldal 11 Első indítás 32. oldal 12 A termék szétszerelése 32. oldal

1 Biztonsági figyelmeztetések a beépítéshez

A termék beépítésének megkezdése előtt tartsa be ezeket az utasításokat.
