Tipo de produto	Placa de indução embutível
Marca	Hoover
Modelo	HMT65DCS
Largura	65 cm
Profundidade	51 cm
Altura	5 cm
Peso	Aproximadamente 15 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz ou 380-415 V 2N
Potência máxima	7,4 kW (nível P8)
Número de zonas de cozimento	4
Tipo de comando	Tátil
Funções	Gerenciamento de potência (8 níveis), Cronômetro, Trava infantil
Material da superfície	Vitrocerâmica
Limpeza	Pano úmido e produto específico para vitrocerâmica
Proteção	Desligamento automático, Indicador de calor residual
Instalação	Embutido (padrão ou nivelado)
Normas	CE, Classe I (aterramento obrigatório)
Reparabilidade	Peças de reposição disponíveis através do serviço pós-venda

Perguntas frequentes - HMT65DCS HOOVER

Quais são as dimensões de embutimento para a placa HMT65DCS ?

Para uma largura de placa de 65 cm, as dimensões de embutimento são geralmente de 560 mm de largura e 490 mm de profundidade. Consulte o esquema preciso no manual de instalação para o seu modelo.

Como ajustar o gerenciamento de potência (Power Management) ?

Ligue a placa e pressione simultaneamente as teclas + e -. O indicador do cronômetro exibe 'P8' (7,4 kW por padrão). Use + ou - para escolher entre 8 níveis (P1 a P8) de potência máxima.

Posso instalar a placa acima de um forno ?

Sim, desde que o forno tenha um ventilador de resfriamento. Não instale acima de uma lava-louças, geladeira ou secadora.

Como limpar a vitrocerâmica sem riscá-la ?

Use um pano macio úmido e um produto específico para vitrocerâmica. Evite esponjas abrasivas. Limpe após cada uso para evitar resíduos queimados.

O que fazer se a placa não ligar ?

Verifique a alimentação elétrica e o disjuntor. Certifique-se de que a placa esteja corretamente conectada. Se o problema persistir, contate um técnico qualificado.

Há segurança infantil ?

Sim, a placa possui um bloqueio infantil. Ative-o mantendo pressionada a tecla de bloqueio (geralmente um símbolo de cadeado) por alguns segundos.

Que tipos de panelas posso usar ?

Use panelas adequadas para indução (fundo magnético). O diâmetro deve corresponder à zona de cozimento. Evite recipientes de cobre, vidro ou alumínio.

Como realizar a primeira colocação em funcionamento ?

Após a instalação, aguarde 24 horas antes do primeiro uso. Ligue a placa, ela funciona por padrão em potência máxima. Ajuste o gerenciamento de potência de acordo com sua instalação elétrica.

A placa emite um zumbido, é normal ?

Sim, um leve zumbido é normal, especialmente em potência máxima. É devido ao funcionamento das bobinas de indução. Se o ruído se tornar alto ou estridente, verifique a qualidade de suas panelas.

Posso reparar a placa eu mesmo ?

Não, qualquer intervenção deve ser realizada por um técnico qualificado. Nunca abra o aparelho. Para a substituição do cabo de alimentação, contate o serviço pós-venda.

MANUAL DE UTILIZADOR HMT65DCS HOOVER

Este manual de instalação foi concebido para os fabricantes de cozinhas que irão lidar com estes produtos. Para garantir a segurança e obter os melhores resultados, leia atentamente este manual, incluindo as instruções de segurança, e guarde-o para referência futura. Antes de proceder à instalação, tome nota do número de série, pois pode precisar dele em caso de reparação. Verifique a existência de eventuais danos durante o transporte e, em caso de dúvida, consulte um técnico especializado antes da utilização. Mantenha sempre todo o material de embalagem afastado das crianças.

NOTA: As características, as imagens do manual e os acessórios dos produtos podem variar consoante o modelo adquirido.

Índice

1 Avisos de segurança para instalação p.2 2 Onde instalar o produto p.3

2.1 Outras dicas 3 Dimensões da placa p.4-9

3.1 Largura 60 3.2 Largura 65 3.3 Largura 80

4 Ferramentas de instalação p.10

4.1 Instalação standard 4.2 Instalação embutida

5 Distância de instalação p.11 5.1 Precauções 6 Mobiliário e ventilação p.12-13

6.1 Largura 60 - 65 - 80 na base do forno 6.2 Largura 60 - 65 - 80 na base com gavetas 6.3 Largura 60 - 65 - 80 na base com prateleiras 6.4 Espessura superior

7 Dimensões para encastrar p.14-19

7.1 Largura da placa 60 7.2 Largura da placa 65 7.3 Largura da placa 80

8 Ligação à rede elétrica p.20-22

8.1 Avisos de segurança 8.2 Instruções 8.3 Outros conselhos 8.4 Esquema de ligação

9 Instruções de instalação p.24-31

9.1 Avisos importantes 9.2 Instalação passo a passo

10 Entrega ao utilizador p.32

11 Primeiro arranque p.32 12 Desmontagem do produto p.32

1 Avisos de segurança para instalação

Respeite estas instruções antes de iniciar a instalação do produto.

• A sua segurança é muito importante para nós. Leia atentamente estas informações antes de utilizar o produto;
• A instalação deve ser efetuada por um técnico qualificado que deve conhecer e respeitar as leis em vigor no país de instalação e as instruções do fabricante;
• Se for necessário um serviço de assistência do fabricante para eliminar falhas resultantes de uma instalação incorreta, esse serviço não está coberto pela garantia;
• Retire o material de embalagem antes de ligar o aparelho;
• Depois de desembalar o aparelho, verifique cuidadosamente se não existem danos. Em caso de qualquer problema, contacte o serviço de assistência ao cliente antes de o instalar e não o ligue à fonte de alimentação;
• Um produto danificado pode ser a causa de um curto-circuito, choque elétrico, início de incêndio e outros perigos;
• Verifique se a embalagem contém acessórios ou materiais de acompanhamento (documentos, parafusos, acessórios, saco de brochura, manual do utilizador, etc.), retire-os e guarde-os;
• O produto pode ser instalado em sobreposição ou embutido na bancada;
• Antes de instalar o produto, certifique-se de que o espaço está bem ventilado para permitir a circulação de ar fresco, necessária para um arrefecimento adequado. Siga as ilustrações para os espaços mínimos de abertura sugeridos.
• Não é necessária qualquer operação/regulação adicional de forma a operar o aparelho nas frequências indicadas;
• Se for necessária assistência do fabricante para corrigir avarias que decorram de uma instalação incorreta, esta assistência não está abrangida pela garantia. Devem ser seguidas as instruções de instalação para pessoal profissionalmente qualificado;
• Uma instalação incorreta pode prejudicar ou ferir pessoas, animais ou danificar objetos materiais. O fabricante não pode ser considerado responsável por tais danos ou lesões;
• A utilização segura só é garantida se a instalação tiver sido efetuada corretamente de acordo com estas instruções. Em caso de danos devidos a uma instalação incorreta, a responsabilidade recai sobre a pessoa que instalou o produto;
• Durante a instalação, a placa deve ser desligada da rede elétrica;
• Recomenda-se a utilização de luvas de proteção durante a instalação para evitar ferimentos;
• A garantia não cobre danos causados por uma instalação incorreta;
• Em caso de instalação incorreta, adulteração do aparelho e ligação inadequada, a validade da garantia do produto expira;
• Certifique-se de que, quando o cabo de alimentação elétrica do produto estiver conectado, não está acessível;
• Após a montagem, o cabo de alimentação não deve entrar em contacto com peças móveis (como uma gaveta) e não deve ser exposto a tensões mecânicas;
• Este produto requer uma ventilação constante durante a utilização. Não tape as saídas de ar;
• Ao entregar o produto ao utilizador final, o técnico deve certificar-se de que o produto foi corretamente instalado.

Onde instalar o produto

2

• Instale e utilize este produto num ambiente fechado, coberto, seco e bem ventilado;
• Não instale o produto em ambientes abertos expostos a agentes atmosféricos;
• Este aparelho foi concebido para ser utilizado a uma altitude inferior a 2000 m. Monte o produto perto de uma tomada elétrica;
• Utilize o produto apenas quando colocado num compartimento encastrado, caso contrário corre o risco de sofrer ferimentos e queimaduras.
• Não instale a placa sobre um forno, uma máquina de secar roupa, uma máquina de lavar loiça ou um frigorífico não refrigerados. Recomenda-se igualmente fazer a instalação por cima de uma máquina de lavar roupa. É permitida a instalação da placa sobre um forno refrigerado;

2.1 Outras dicas

• Corte a superfície de trabalho com precisão, utilizando as ferramentas necessárias em função do material a cortar. Todas as superfícies devem estar seladas ou ser resistentes à entrada da humidade;
• A superfície de trabalho deve ser modelada de acordo com os diagramas deste manual. A bancada de cozinha deve estar numa posição horizontal perfeita. Verifique se o vedante sob a bancada de cozinha, quando previsto, está corretamente colocado;
• Use um pano macio durante a instalação para não danificar a placa e a superfície de trabalho;

AVISO: Perigo de incêndio e de danos devido a chamas abertas. Mantenha as chamas abertas (por exemplo, uma vela) afastadas do produto.

3 Dimensões da placa

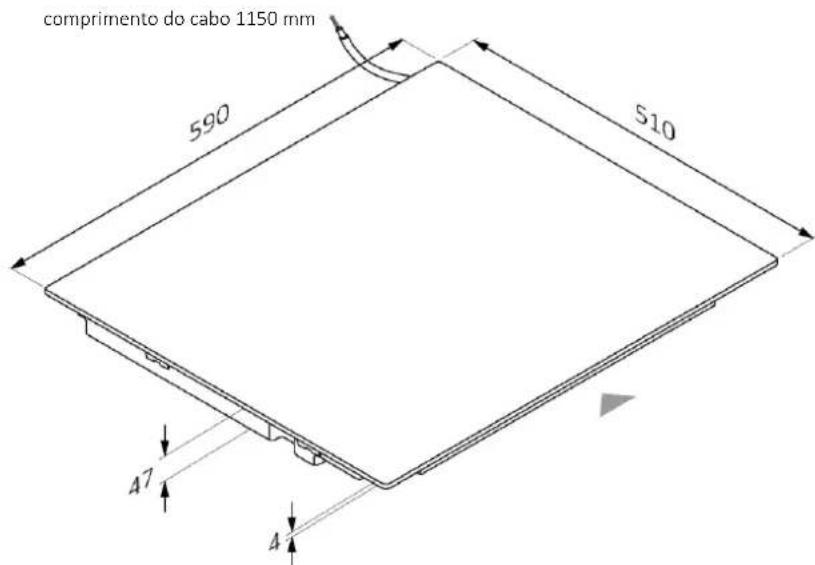

3.1 Largura 60

Dimensões em mm

Vista axonométrica superior

4.1 Instalação standard

4.2 Instalação embutida

Ferramentas necessárias: chave de parafusos

escova

cortador

fita

esponja

spray de limpeza

silicone

Ferramentas fornecidas com o produto: placa

clipes x4

vedante

parafusos x4

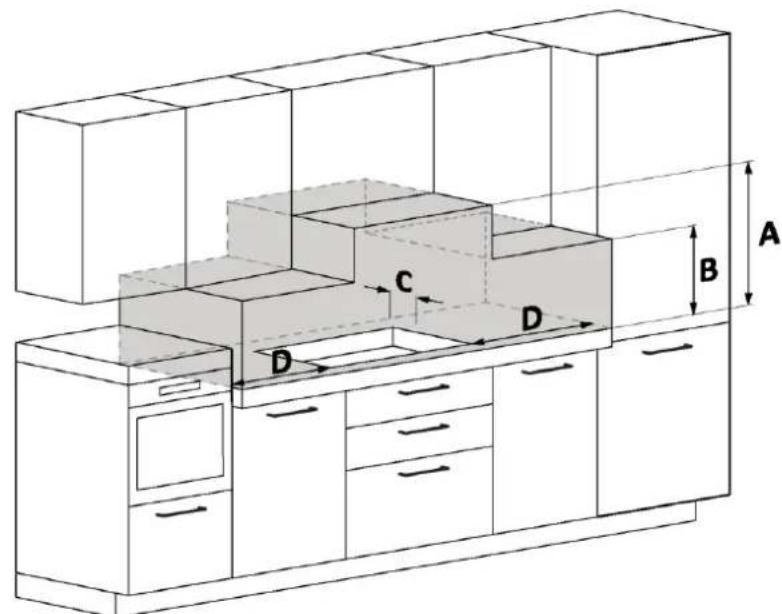

5.1 Precauções

• No que diz respeito à segurança, este produto está em conformidade com os regulamentos atuais;
• A distância entre a placa e os armários ou armários embutidos deve ser tal que garanta uma ventilação e uma saída de ar suficientes;
• A distância mínima entre a placa e o exaustor depende do modelo do exaustor (A);
• A distância entre a placa e os armários superiores deve ter em conta a presença de objetos volumosos (panelas, conchas, etc.) e a sua utilização (B);
• A distância mínima entre o furo para a placa e o painel traseiro/anti-salpicos da cozinha deve ser de pelo menos 35 mm (C);
• Mantenha uma distância lateral segura em relação ao armário (D). O revestimento lateral do mobiliário deve ser feito de material resistente ao calor;
• Na zona por baixo da placa, é necessário que haja um espaço livre de pelo menos 10 mm entre a placa e qualquer outro objeto que possa ser afetado pelo calor gerado durante a utilização;
• Siga as instruções deste manual para a ventilação do produto;
• Se o produto for instalado por cima de um forno, consulte também as instruções de instalação do forno.

A Recomendamos uma distância de pelo menos 650 mm. Consulte também o manual do exaustor; B Considere um espaço útil para manusear panelas, conchas e outros objetos; C Distância de 35 mm entre o furo de encastrar e o painel traseiro/retrovisor; D 35 mm: largura da placa 60; 55 mm: largura da placa 65; 35 mm: largura da placa 80;

6 Mobiliário e ventilação

6.1 Largura 60 - 65 - 80 na base do forno

* Indicação relativa à placa. Para informações relativas ao forno, consulte o manual de instalação específico.

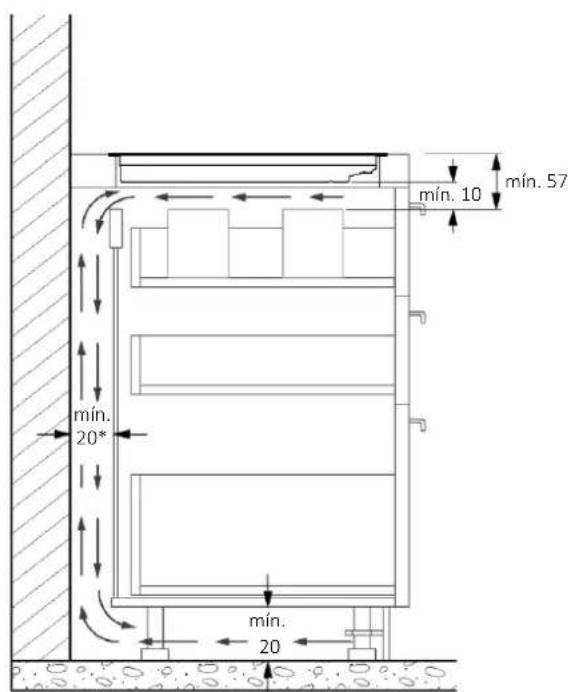

6.2 Largura 60 - 65 - 80 na base com gavetas

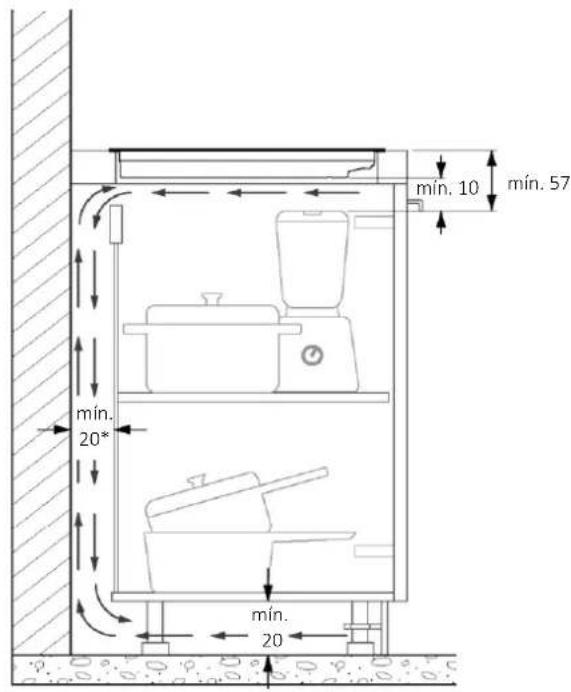

6.3 Largura 60 - 65 - 80 na base com prateleiras

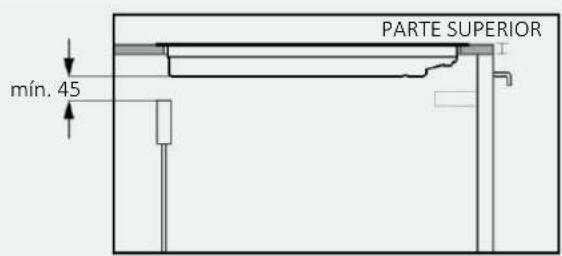

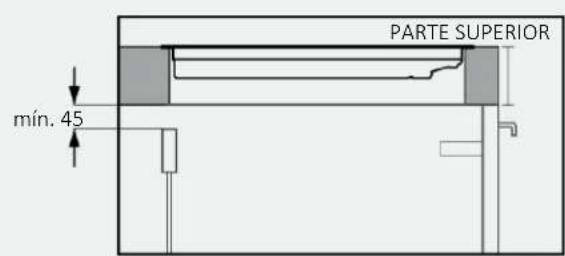

6.4 Espessura superior

Armários com bancada espessa: forneça uma abertura traseira de pelo menos 45 mm entre o tampo e a parede traseira.

Móveis com bancada de espessura reduzida: forneça uma abertura traseira de pelo menos 45 mm entre a placa e a parede traseira.

A bancada da cozinha deve ser moldada de acordo com os DIAGRAMAS abaixo:

• A parte traseira do armário deve ter aberturas, seguindo os diagramas abaixo.

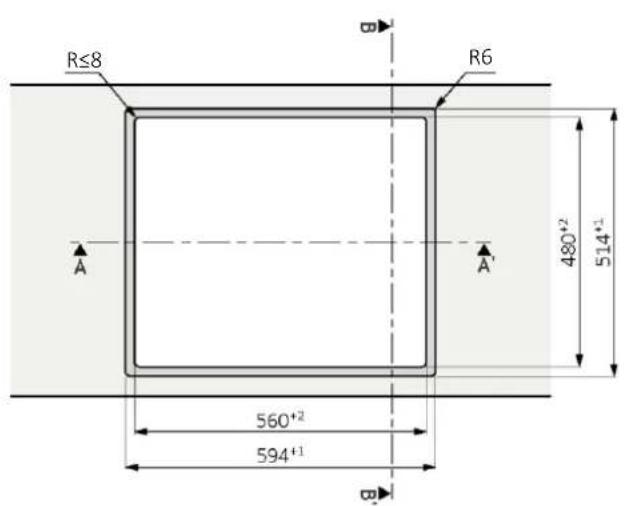

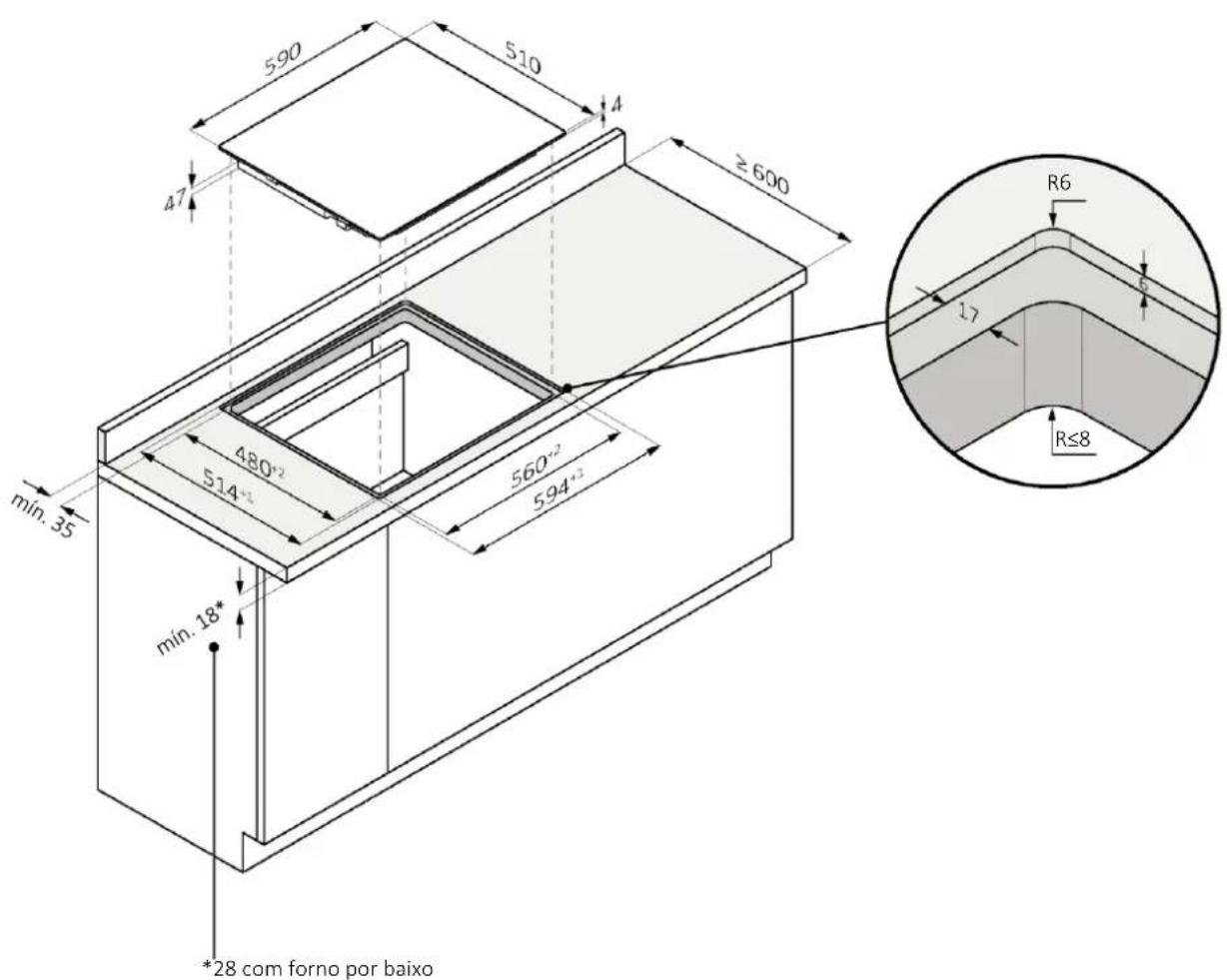

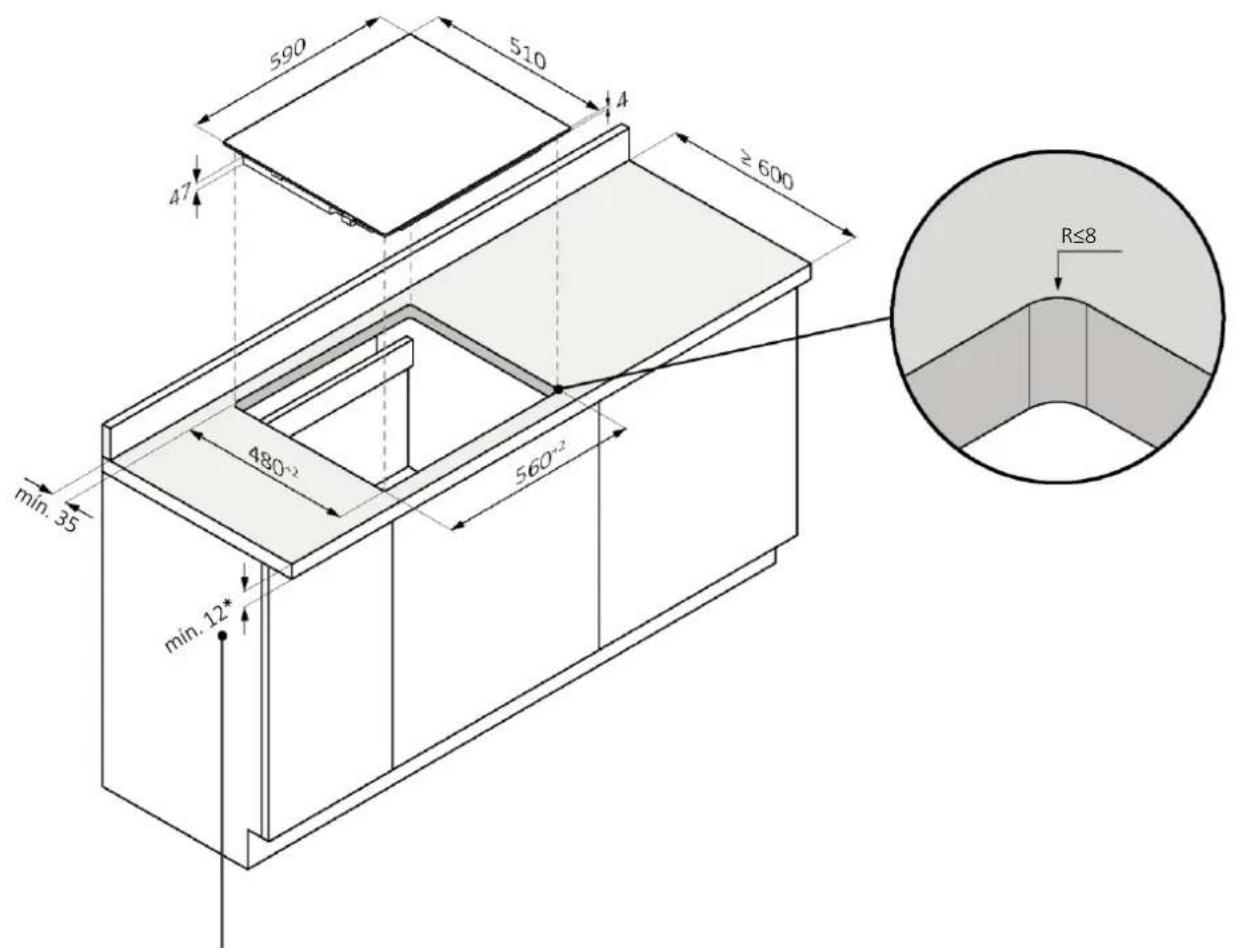

7.1 Largura da placa 60

instalação standard

*28 com forno por baixo

7.1 Largura da placa 60

instalação embutida

AVISO: Não disponível para produtos com vidro biselado.

AVISO: Não disponível para produtos com vidro biselado.

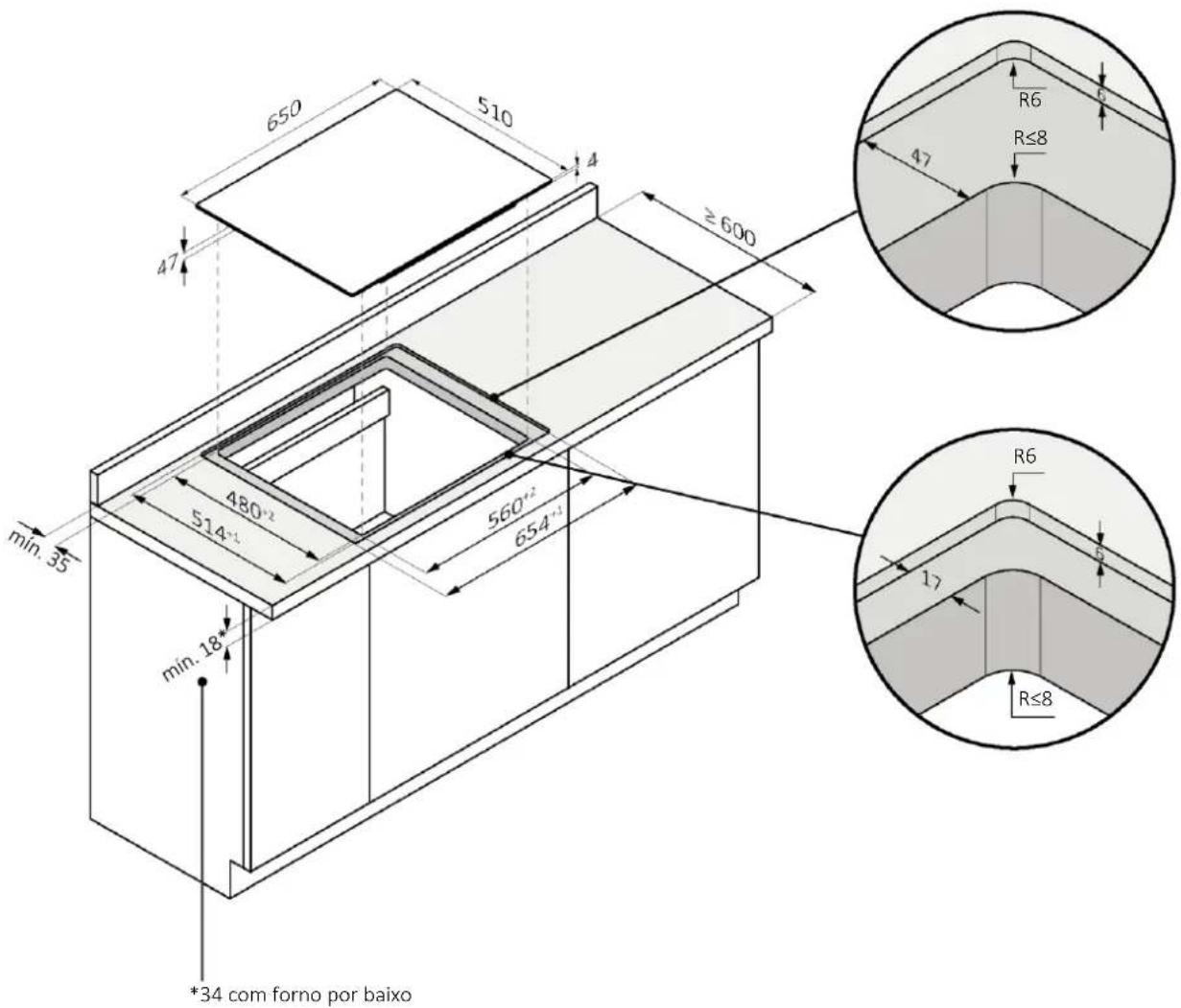

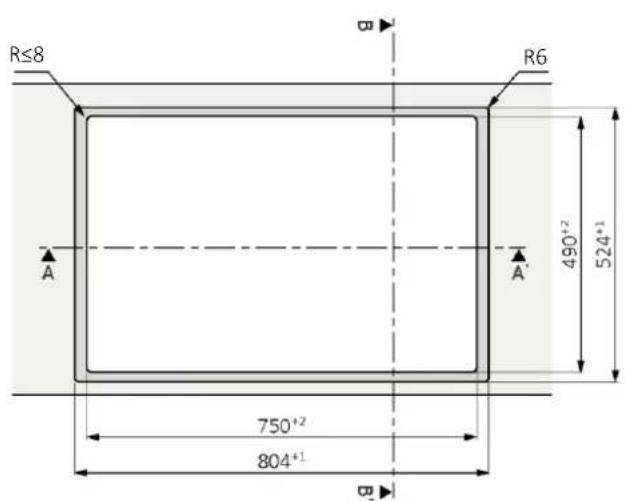

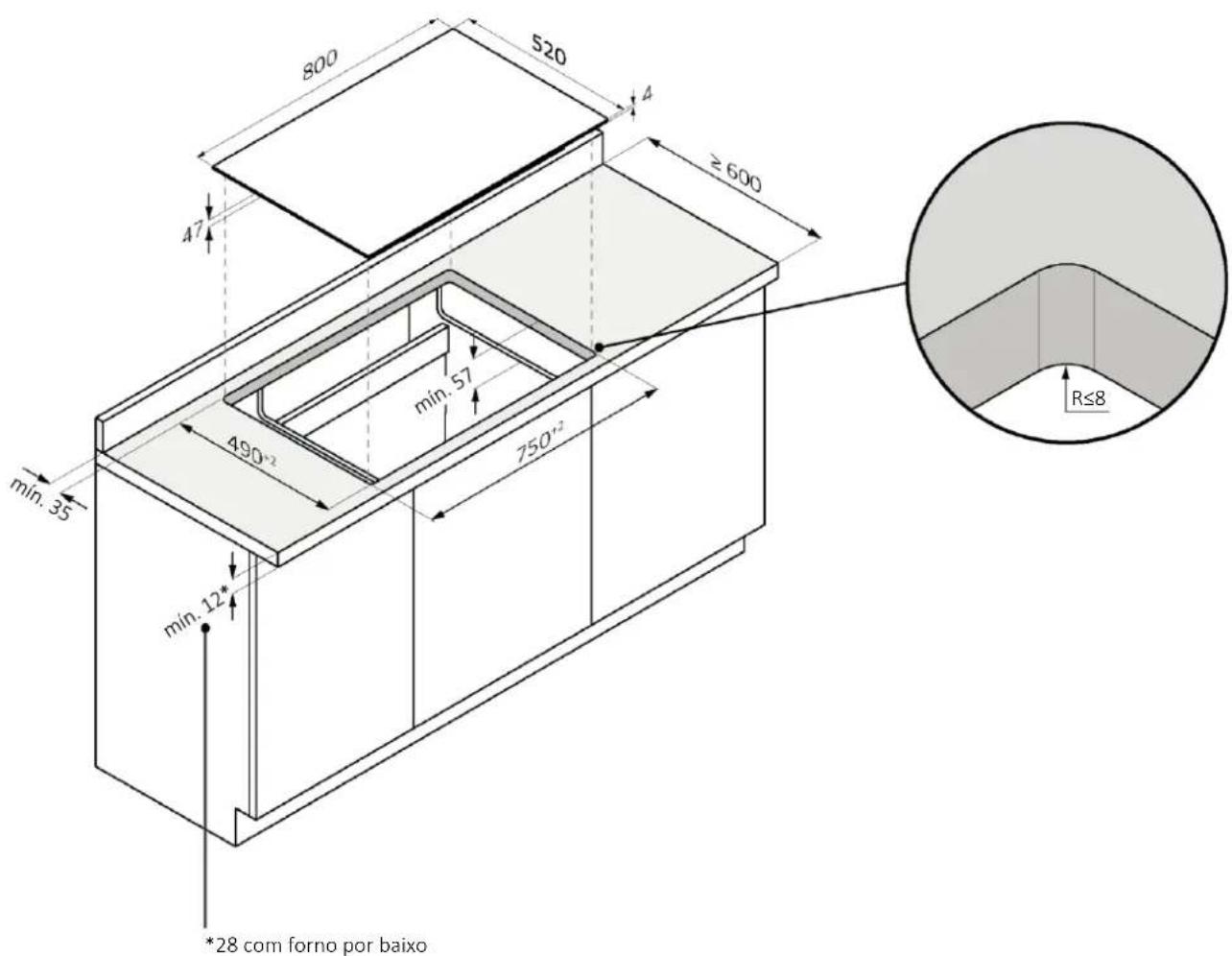

7.3 Largura da placa 80

instalação standard

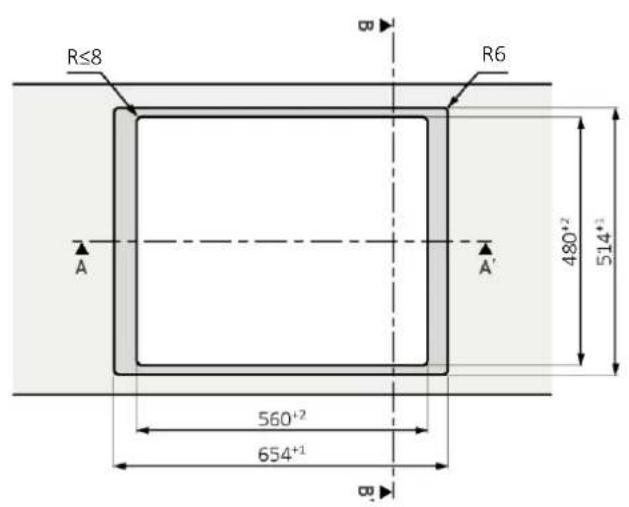

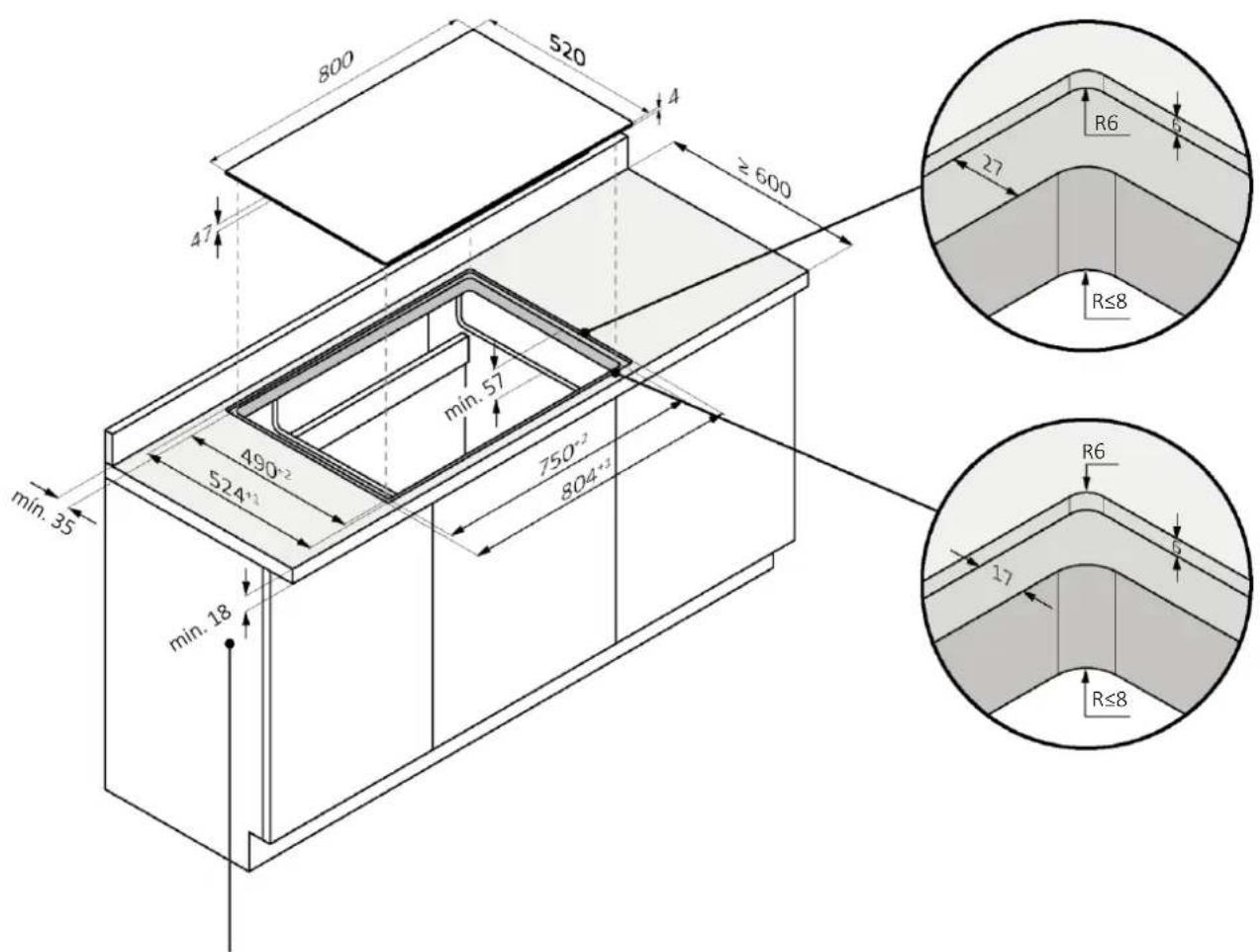

7.3 Largura da placa 80

instalação embutida

AVISO: Não disponível para produtos com vidro biselado.

8 Ligação à rede elétrica

8.1 Avisos de segurança

Para efetuar a ligação elétrica do aparelho de forma segura, observar as seguintes advertências:

• Qualquer reparação, instalação ou manutenção incorretamente efetuada pode pôr seriamente em perigo o utilizador;
• O produtor declara que não assume qualquer responsabilidade por danos diretos ou indiretos causados por instalação, manutenção ou reparação incorretas. Também não é responsável por danos causados pela falta ou interrupção da tubagem de ligação à terra (choque elétrico);
• A ligação da placa à rede elétrica deve ser efetuada por um técnico especializado que conheça e cumpra os regulamentos locais e os regulamentos adicionais da Empresa de eletricidade local;
• O produto pertence à classe de proteção I e só pode funcionar se estiver equipado com um condutor de ligação à terra;
• O produto deve estar livre de tensão durante a instalação;
• Durante a instalação, não colocar objetos metálicos (por exemplo, facas, garfos, colheres e tampas) sobre a superfície da placa, pois podem ficar quentes;
• Ligue o produto utilizando apenas o cabo fornecido;
• O produto deve ser ligado a um sistema elétrico corretamente montado;
• Em caso de instalação incorreta, adulteração do aparelho e ligação inadequada, a validade da garantia do produto pode ser afetada;
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um técnico especializado ou por uma pessoa com qualificações semelhantes, para evitar riscos;
• A ligação a um sistema de ligação à terra fiável é essencial e obrigatória;
• Este aparelho só deve ser instalado e ligado à terra por uma pessoa devidamente qualificada;
• Desligue o aparelho da rede elétrica antes de efetuar qualquer trabalho ou manutenção;
• Este aparelho deve ser ligado a um circuito que incorpore um interruptor de isolamento que permita desligar completamente a fonte de alimentação;
• As modificações no sistema elétrico da casa só devem ser efetuadas por um eletricista qualificado;
• O não cumprimento destas recomendações pode resultar em choque elétrico ou morte;
• A placa deve ser ligada à rede elétrica por meio de um dispositivo de desconexão omnipolar que garanta a separação dos contactos em conformidade com a categoria de sobretensão III. Este aparelho deve suportar as cargas máximas ligadas e cumprir as normas em vigor.

AVISO: Para evitar qualquer perigo causado por um rearme acidental do dispositivo de corte térmico, o aparelho não deve ser alimentado por um dispositivo de comutação externo, como um temporizador, nem ser ligado a um circuito que seja ligado e desligado regularmente.

• Cabo de alimentação elétrica: o aparelho está equipado com um cabo de alimentação que deve ser ligado à rede doméstica. No DIAGRAMA correspondente, descubra as possibilidades de ligação, consoante o tipo de rede elétrica doméstica. A placa de características indica também a tensão de ligação permitida para este aparelho e a potência absorvida relativa.

8.2 Instruções

Potência absorvida

Ver placa de dados do produto.

Recomenda-se a utilização de um disjuntor de corrente residual (disjuntor diferencial) com corrente de disparo em conformidade com as normas atuais.

Dispositivos de separação

Se for necessário utilizá-lo, a placa deve ser ligada à rede elétrica através de um dispositivo de desconexão omnipolar que garanta uma separação entre os contactos em conformidade com a categoria de sobretensão II. Este dispositivo deve suportar as cargas máximas ligadas e respeitar as normas em vigor.

AVISO: Para evitar qualquer perigo causado por um rearme acidental do dispositivo de corte térmico, o aparelho não deve ser alimentado por um dispositivo de comutação externo, como um temporizador, nem ser ligado a um circuito que será ligado e desligado regularmente. O produto não foi concebido para ser acionado por um temporizador externo ou por um sistema de controle remoto separado.

Cabo de alimentação elétrica

O produto está equipado com um cabo de alimentação que deve ser ligado à rede doméstica. No DIAGRAMA correspondente, descubra as possibilidades de ligação, consoante o tipo de rede elétrica doméstica. A placa de características indica também a tensão de ligação permitida para este aparelho e a potência absorvida relativa.

Substituir o cabo de alimentação

Não substituir o cabo por si mesmo. Contactar o centro de assistência autorizada.

8 Ligação à rede elétrica

8.3 Outros conselhos

A utilização de qualquer aparelho exige o cumprimento de algumas regras básicas:

• Não puxar o cabo de alimentação para desligar o aparelho da rede elétrica;
• Não toque no aparelho com mãos ou pés molhados ou úmidos;
• De um modo geral, a utilização de adaptadores, extensões elétricas ou cabos de extensão é desaconselhada;
• Em caso de mau funcionamento e/ou diminuição do desempenho, desligue o aparelho e não mexa nele.

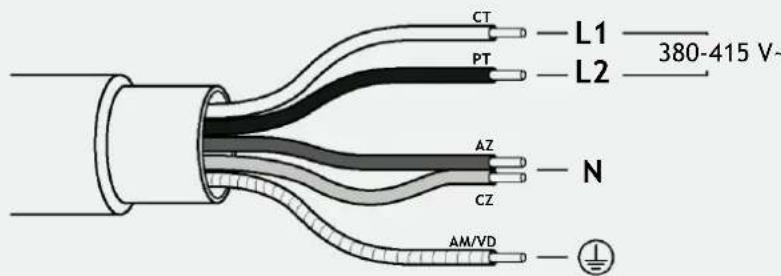

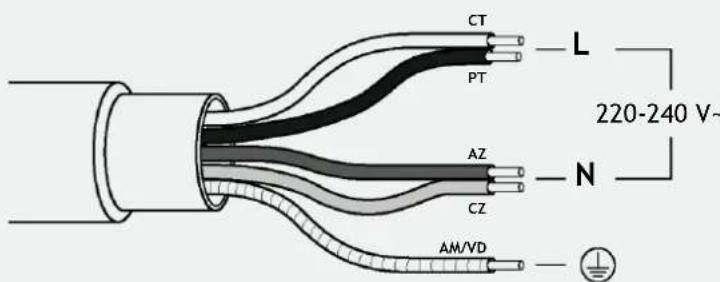

8.4 Esquema de ligação

Cumprir os regulamentos locais e os regulamentos adicionais da Empresa de eletricidade local.

Ligar o aparelho

Observar os dados de ligação na placa de classificação.

Efetuar a ligação exclusivamente de acordo com o esquema correspondente:

CT: castanho AZ: azul AM/VD: amarelo e verde - PT: preto CZ: cinzento

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

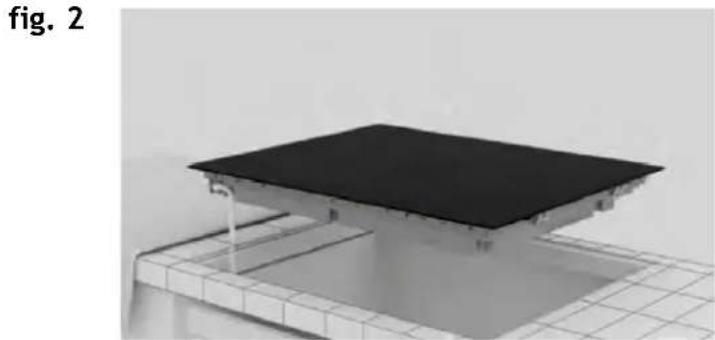

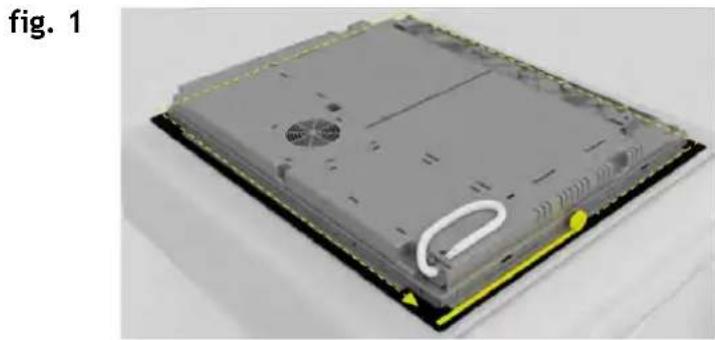

9.1 Avisos importantes

• Retirar as eventuais tiras transversais que se encontram na área do furo da bancada;
• Para proteção contra a humidade e a infiltração de líquidos, todas as superfícies cortadas devem ser seladas com um produto adequado;
• O produto deve estar numa posição horizontal perfeita;
• Antes da instalação, verificar se a junta da placa de fogão está corretamente posicionada (fig. 1).

• A superfície de apoio da placa deve ser perfeitamente lisa para que assente uniformemente e a junta aplicada possa proporcionar uma vedação suficiente (foto 2).

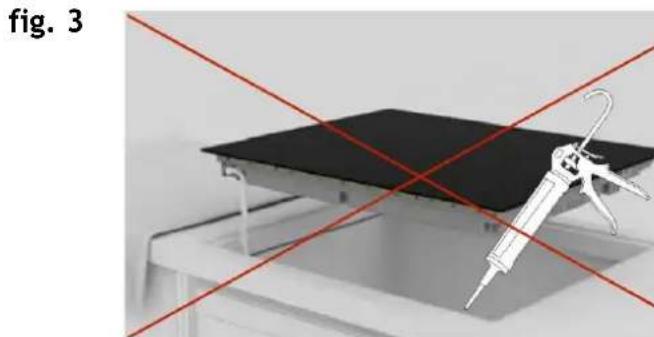

• Não fixar a placa de cozinha com silicone ou qualquer outro tipo de cola! Essa fixação danificaria o produto se o desmontássemos (fig. 3).

9 Instruções de instalação

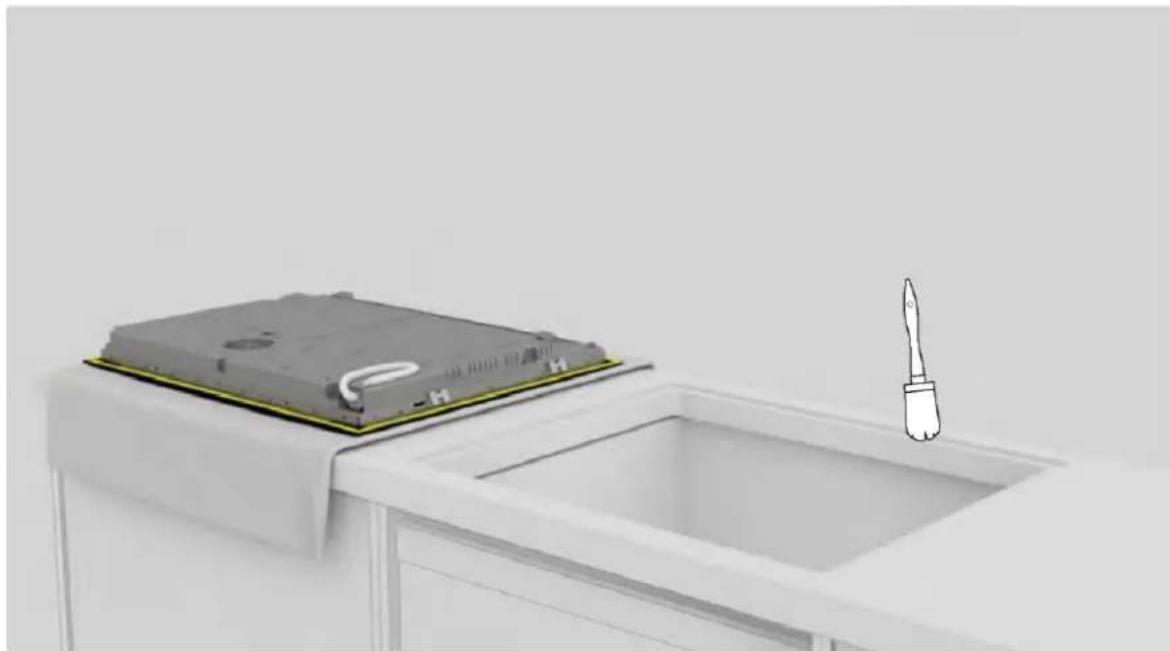

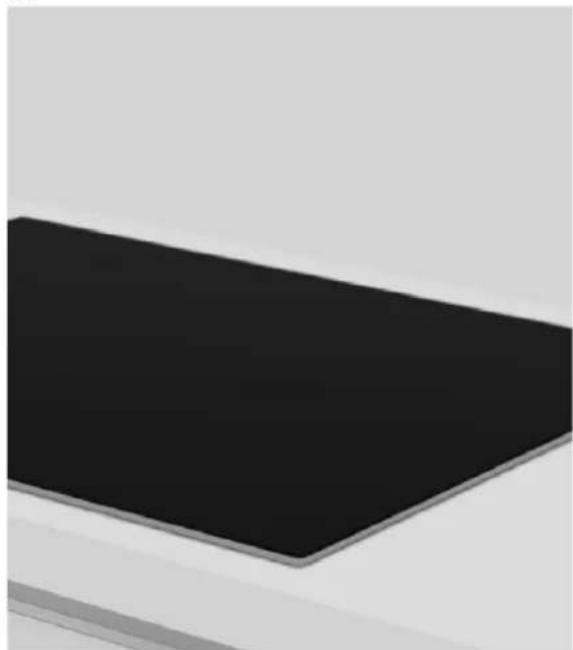

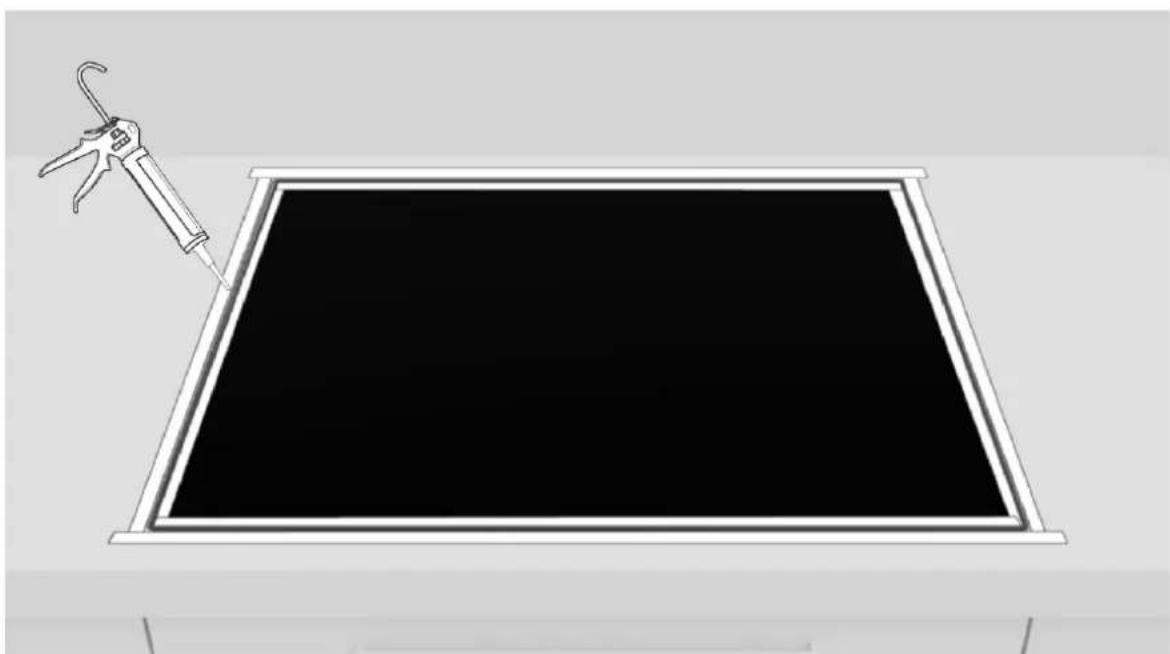

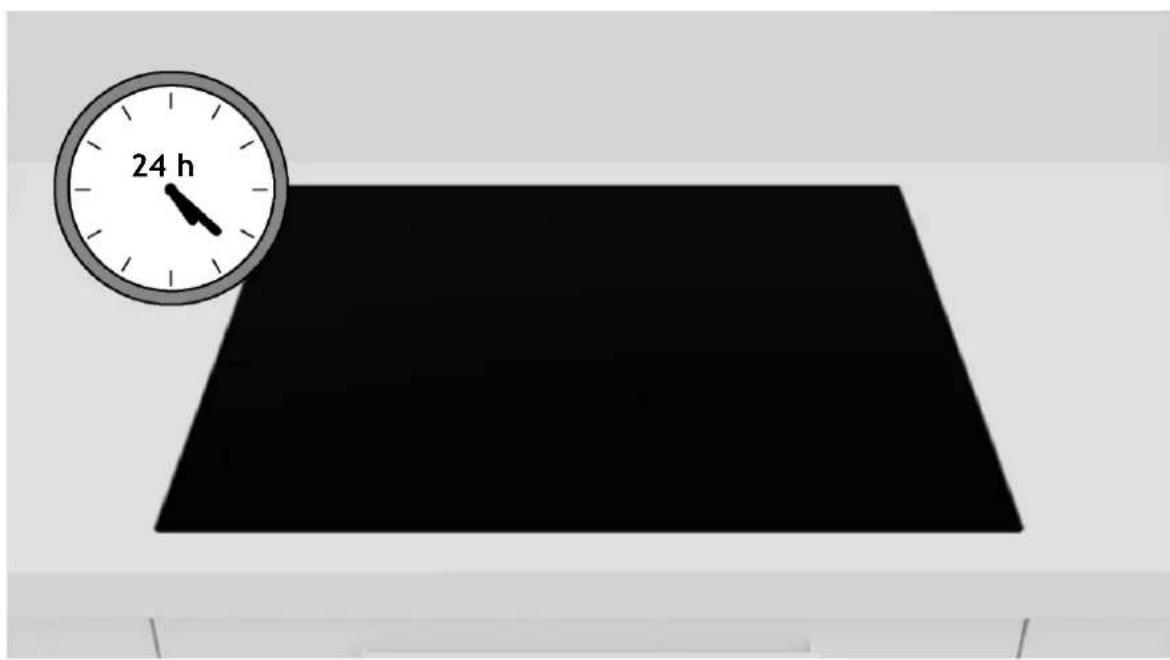

9.2 Instalação passo-a-passo

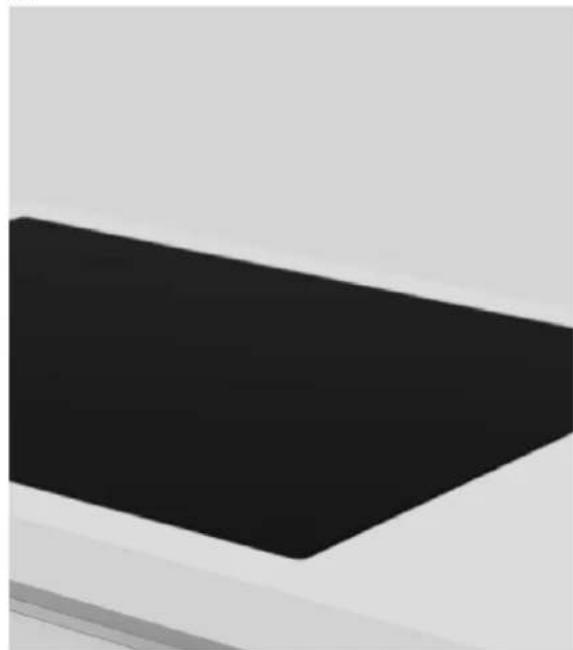

As imagens abaixo mostram a instalação passo a passo do produto.

Instalação standard

Pode ver o vídeo de instalação do produto digitalizando o documento QR

Instalação embutida

Pode ver o vídeo de instalação do produto digitalizando o documento QR

ou clicando nesta ligação

1 Utilizar as ferramentas indicadas no capítulo "Ferramentas de instalação" do manual. Colocar um pano ao lado da embalagem do produto para apoiar a placa;

2

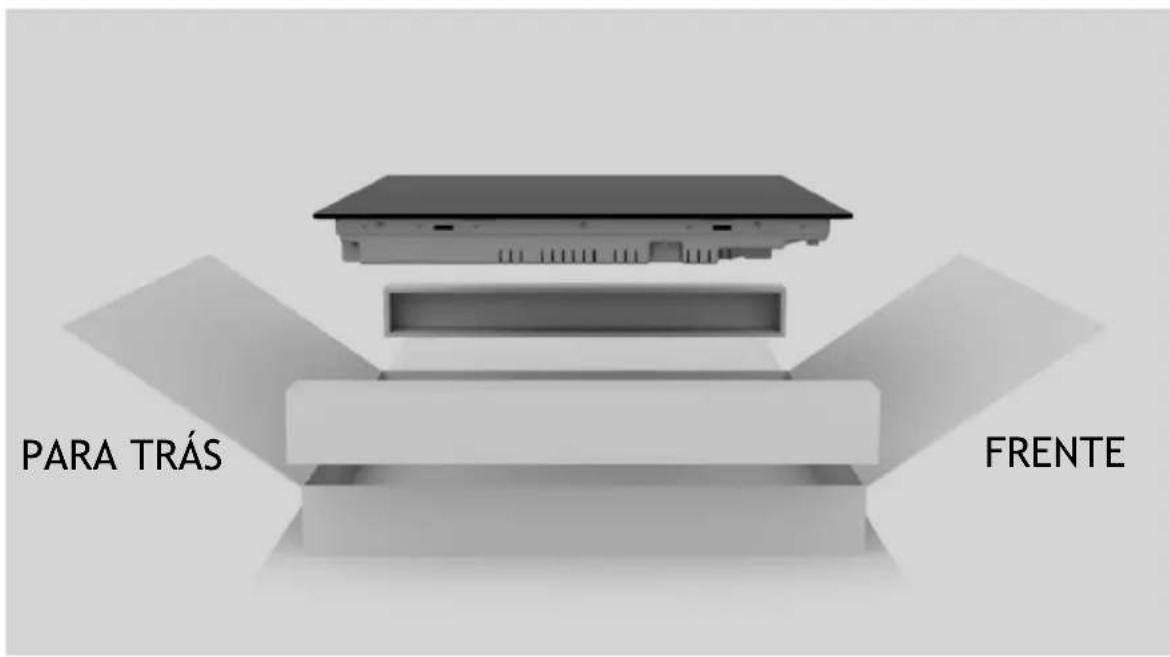

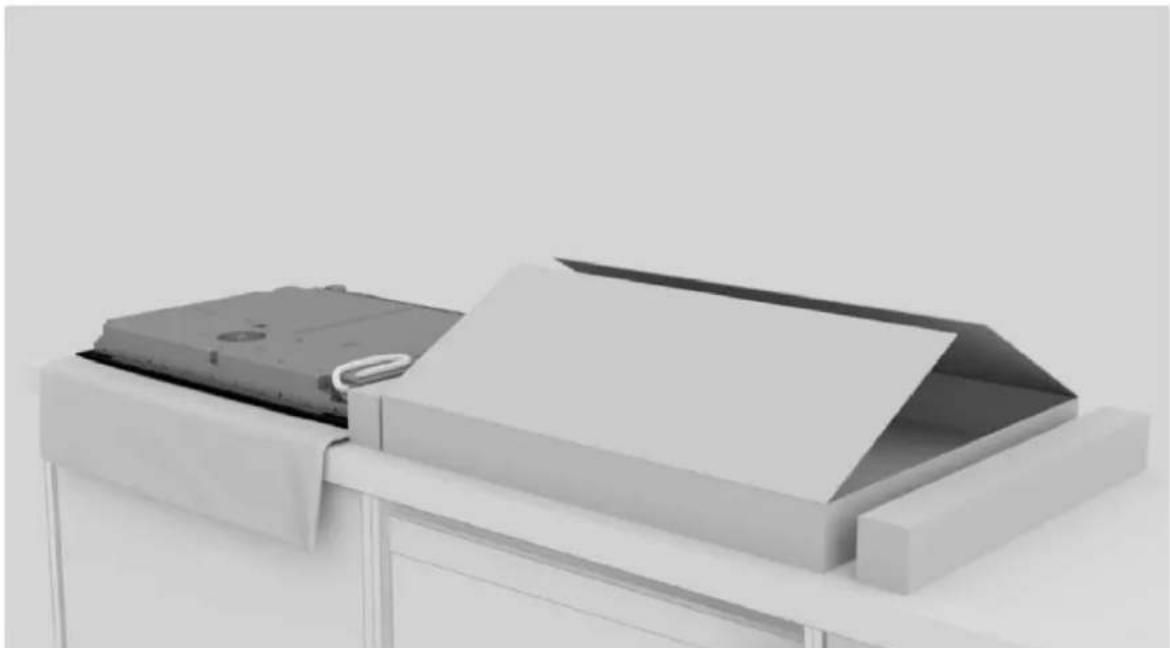

Usar luvas. Retirar a embalagem e o invólucro para não danificar o vidro da placa;

3

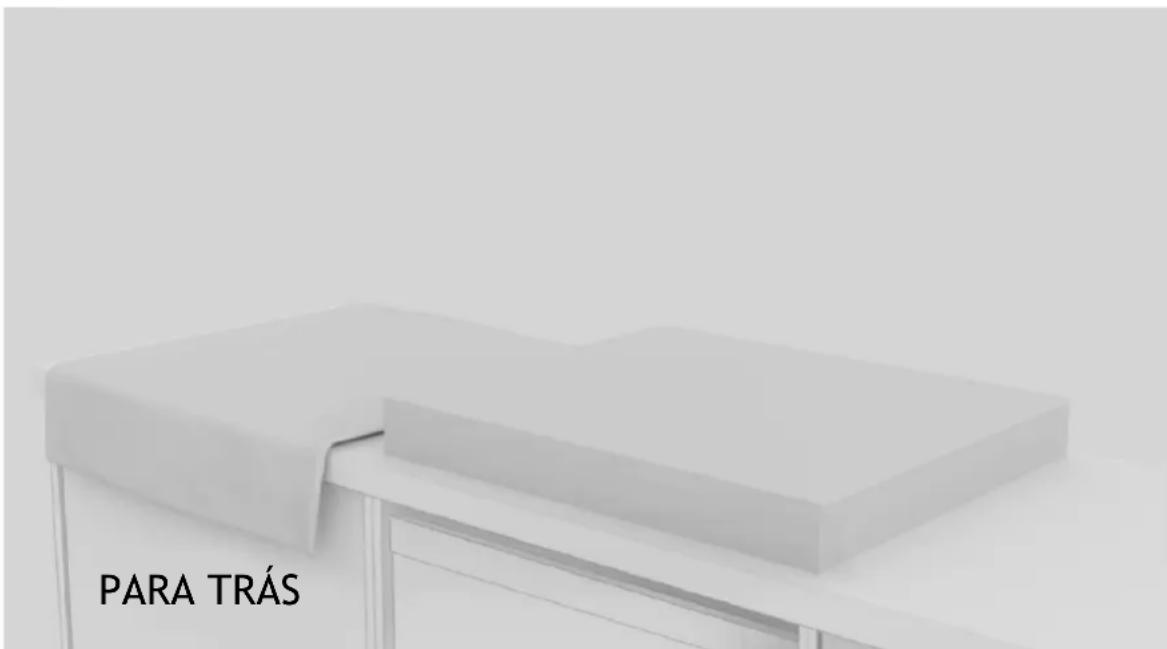

Colocar a placa do fogão de cabeça para baixo sobre o pano previamente colocado ao lado da embalagem;

9 Instruções de instalação

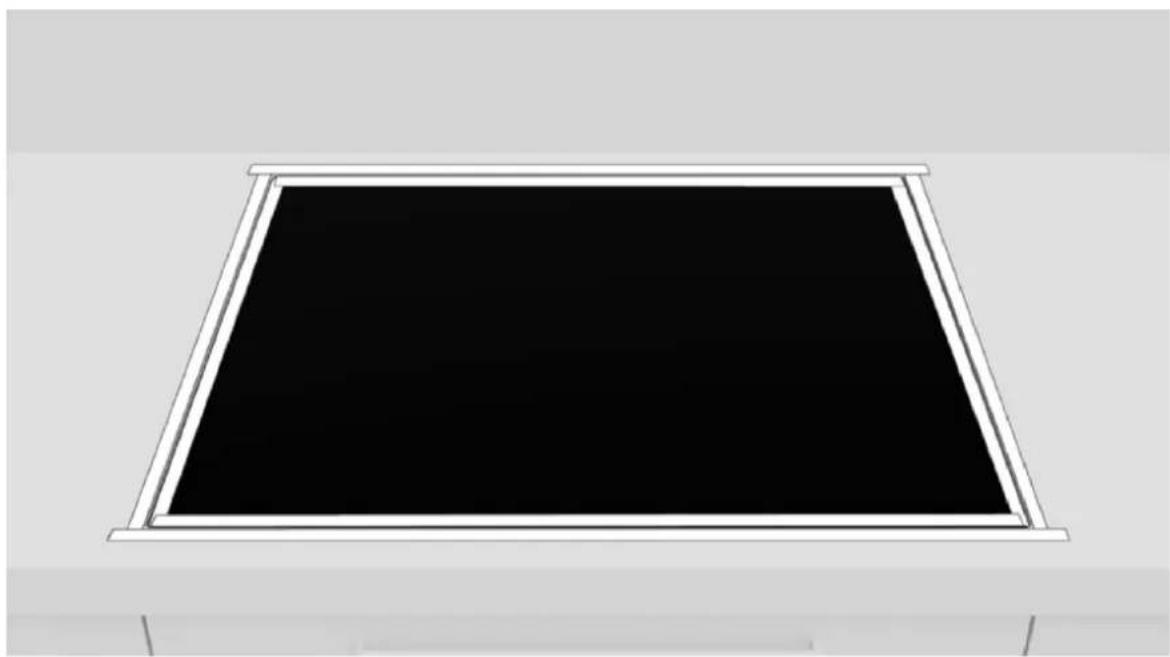

4

Aplicar fita vedante à volta do perímetro;

5

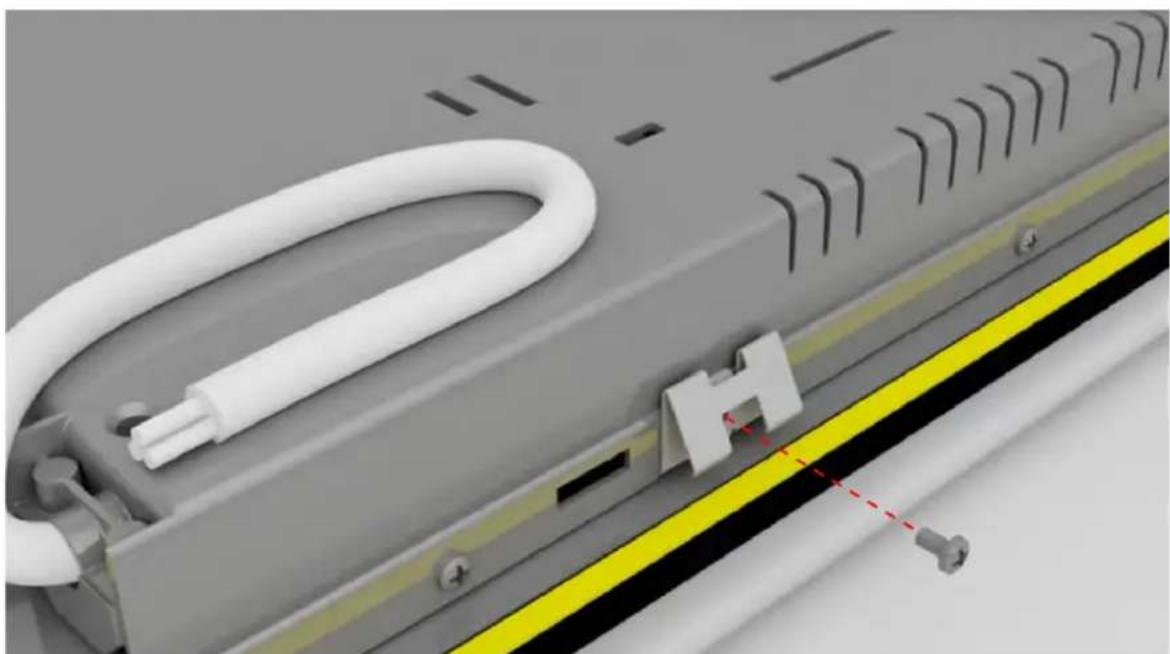

Fixar os clipes nos lados curtos da placa;

6

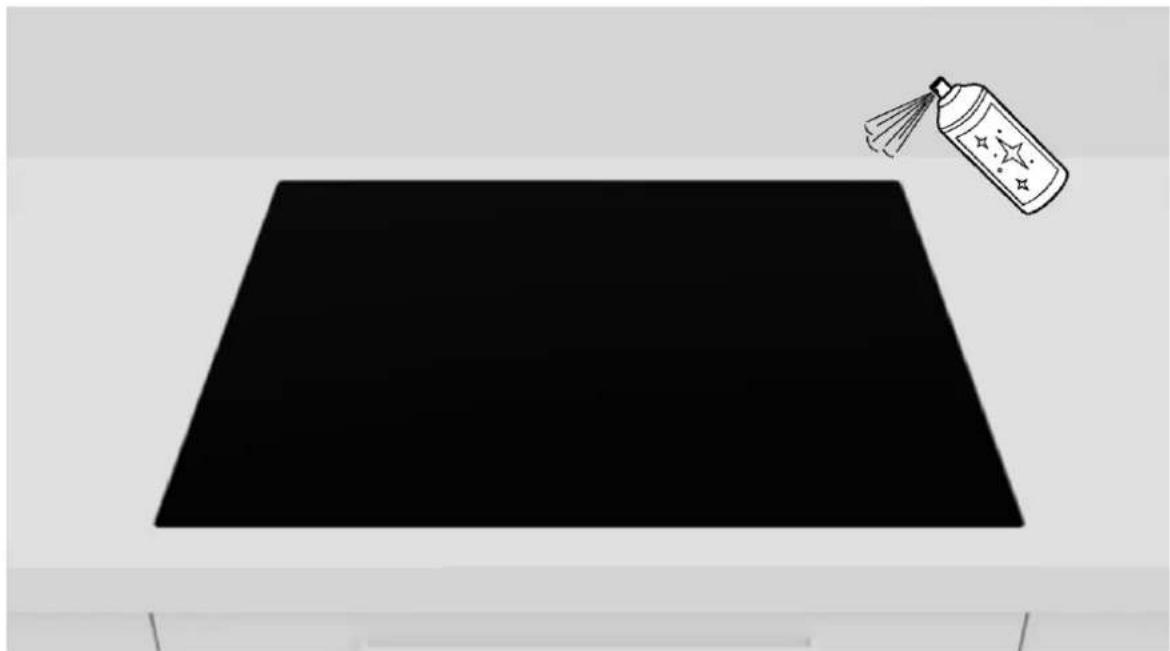

Limpe o rebordo da zona rebaixada;

7

Ligue o cabo de alimentação de acordo com o esquema de ligação indicado no capítulo "Ligação à rede elétrica" do manual (nenhum outro objeto deve estar sobre a placa durante a ligação à rede elétrica).

9 Instruções de instalação

8

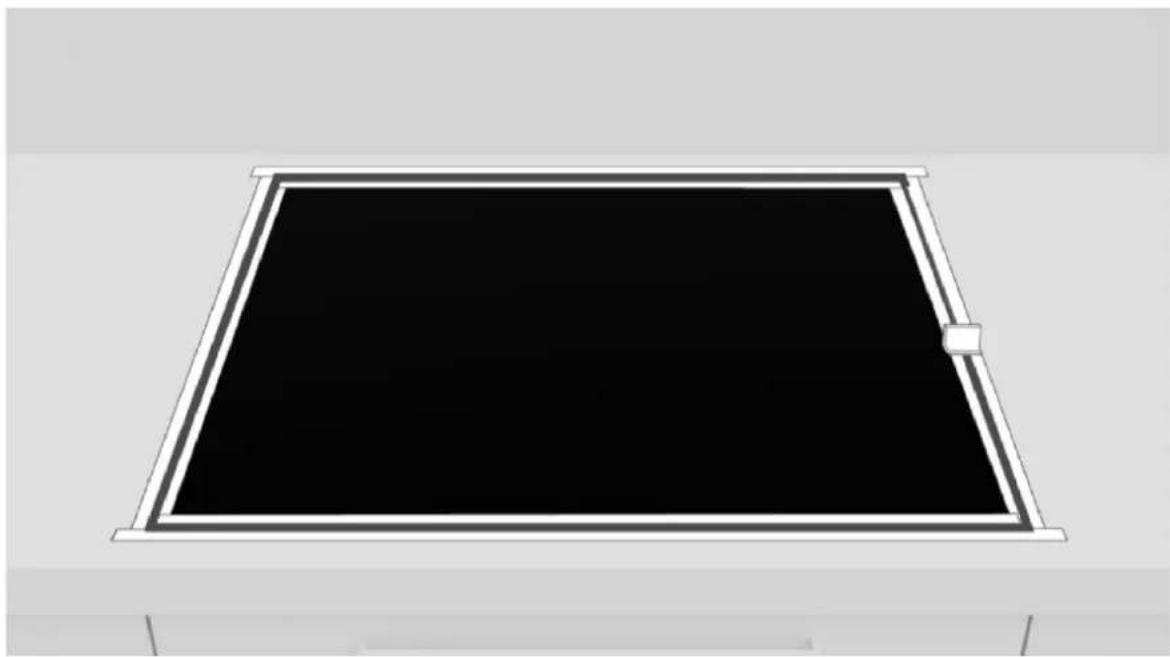

Coloque a placa no centro do entalhe. A junta da placa de fogão deve assentar sobre a bancada para garantir a vedação.

a.

b. 9

a. Para instalação standard: instalação concluída; b. Para instalação embutida: siga os passos nas páginas seguintes;

10

Aplique fita adesiva no interior e no exterior do rebordo;

11

Aplique o silicone.

9 Instruções de instalação

12

Retire o excesso de silicone;

13

Retire a fita adesiva e limpe os rebordos;

14

Aguarde 24 horas antes de iniciar o funcionamento pela primeira vez;

10 Entrega ao utilizador

No final da instalação:

• Informar o utilizador sobre as funções essenciais;
• Informar o utilizador sobre todos os aspetos relevantes para uma utilização e manuseamento seguros;
• Entregar os acessos e as instruções de utilização e de montagem ao utilizador para que os guardem com cuidado.

Depois de concluída a instalação, retire a película de proteção, a fita adesiva e todos os outros materiais de embalagem.

AVISO: O produto requer uma ventilação adequada para o seu funcionamento normal. Não obstrua as aberturas de ventilação por qualquer motivo.

NOTA: O aspeto real da placa depende do modelo escolhido.

11 Primeiro arranque

Quando o produto é utilizado pela primeira vez, a placa está regulada para a potência máxima alcançável. Podem ser escolhidos níveis de potência de acordo com o sistema de alimentação principal da casa, utilizando a função de gestão de energia.

Como definir a gestão de energia

É possível definir um nível máximo de absorção de potência para a placa de indução, escolhendo entre várias faixas de potência. As placas de indução são capazes de se limitar automaticamente a fim de trabalhar com um nível de potência menor, para evitar o risco de sobrecarga.

• Ligue a placa e prima ao mesmo tempo + e - no painel de controlo;
• O indicador de tempo apresenta "P8", que significa nível de potência 8. O modo predefinido é 7,4 kW.

Para mudar para outro nível

• Prima + ou - para alterar o nível de gestão de energia;
• Existem 8 níveis de potência de "P1" a "P8". O indicador do temporizador mostra um destes:
• um destes:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

• Desligue o produto da rede elétrica;
• Levante ligeiramente o produto e puxe-o completamente para fora;
• Este produto não danifica o armário, que também pode ser utilizado com um aparelho novo.
