ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW721KN DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 115

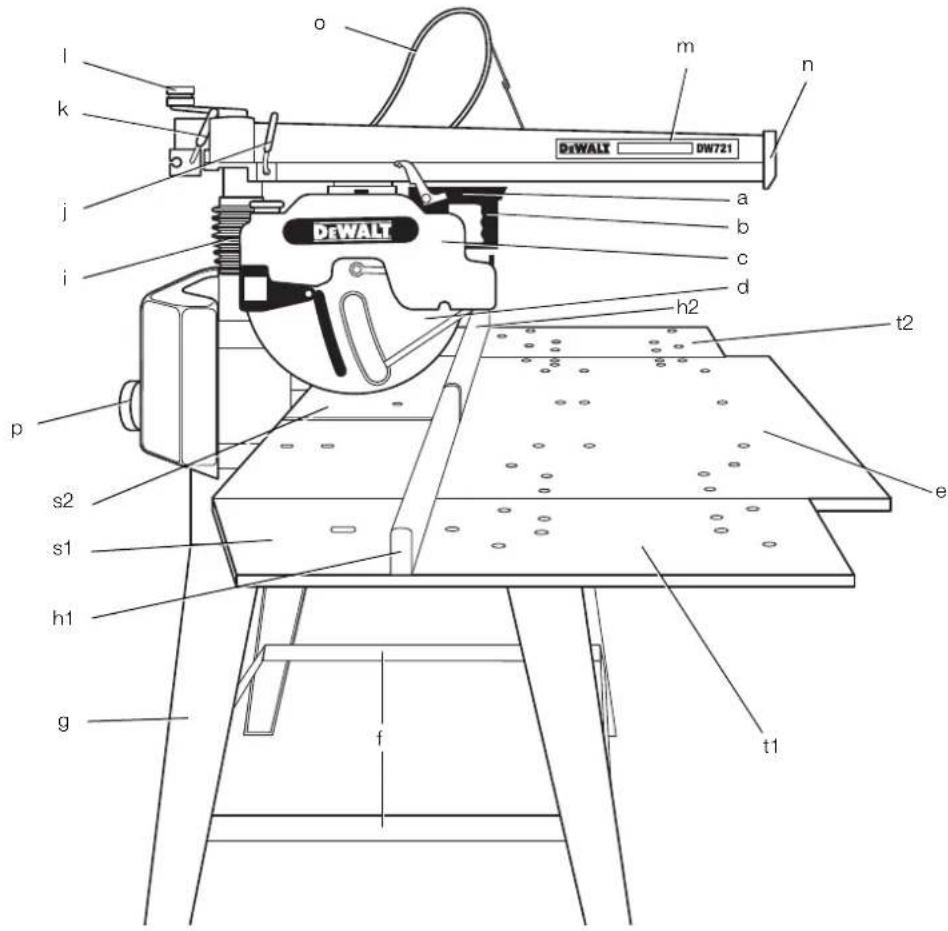

Figure 1

l k j i p s2 s1 h1 g o m n DeWALT DW721 a b c d h2 t2 e f t1

a b v r q

ΠΡΙΟΝΙ ΜΕ ΑΚΤΙΝΙΚΟ ΒΡΑΧΙΟΝΑ

DW721KN, DW722KN

Συγχαρητήρια!

Επιλέξατε ένα ηλεκτρικό εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη των προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες για τους χρήστες των επαγγελματικών εργαλείων.

Τεχνικά δεδομένα

DW721KN DW722KN
Ισχύς εισόδου W 2.000 3.000
Ισχύς εξόδου	W	1.580	2.280
Τύπος 2	1
Τάση	V	230	400
Διάμετρος λεπίδας	mm	300	300
Εσωτερική διάμετρος λεπίδας	mm	30	30
Διάμετρος άξονα	mm	20	20
Ταχύτητα χωρίς φορτίο, 50 Hz	min^-1	3.000	3.000
Ταχύτητα με φορτίο, 50 Hz	min^-1	2.760	2.650
Ταχύτητα χωρίς φορτίο, 60 Hz	min^-1	3.600	–
Ταχύτητα με φορτίο, 60 Hz	min^-1	3.380	–
Βάθος κοπής στις 90°Μέγ. ικανότητα εγκάρσιαςκοπής στις 0°Μέγ. ικανότητα λοξοτομήστις 45°δεξιάαριστερά	mmmm	9050734217260507247272	9050734217260507247272
Βάθος κοπής στις 45°Μέγ. ικανότητα εγκάρσιαςκοπής στις 0°Μέγ. ικανότητα λοξοτομήστις 45°δεξιάαριστερά	mmmm	60507247272	60507247272
Συνολικές διαστάσεις(με βάση με πόδια)	cmcm	176 x 122 x 77176 x 122 x 147	176 x 122 x 77176 x 122 x 147
Προσαρμογέας εξαγωγήσκόνης	mm	100	100
Συνιστώμενες τιμές εξαγωγής σκόνηςΤαχύτητα αέρα στοσημείο της σύνδεσηςΟγκομετρική ροήΤιμή κενού στο σημείοτης σύνδεσηςΘύρα εξαγωγής σκόνηςΔιατομή εγκάρσιαςπεριοχήςΘύρα εξαγωγής σκόνηςΔιατομή εγκάρσιαςπεριοχής	m/s m^3/h PAmm cm^2 mm cm^2	205005.00010078,54012,6	205002.40010078,54012,6
Βάρος	kg	115	115
Χρόνος αυτόματου φρένουλεπίδας		<10 s	<10 s
Κύκλος λειτουργίας	λεπτά	1'/3'	1'/3'
Βαθμός προστασίας		IP5X	IP5X

Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα στους τρεις άξονες), καθορισμένες σύμφωνα με το πρότυπο EN 61029-1:

L_PA (ηχητική πίεση)		dB(A)	96,5	96,5
K_PA (αβεβαιότητα ηχητικής πίεσης) dB(A)	3,0		3,0
L_WA (ηχητική ισχύς)		dB(A)	109,5	109,5
K_WA (αβεβαιότητα ηχητικής ισχύος)		dB(A)	3,3	3,3

Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα στους τρεις άξονες), καθορισμένες σύμφωνα με το πρότυπο EN 61029-1:

Τιμή εκπομπής
κραδασμών a_n =	m/s ^3	2,0	2,0
Αβεβαιότητα K =	m/s ^3	1,5	1,5

ΣΗΜΕΙΩΣΗ: Οι αριθμοί υποδεικνύουν τα επίπεδα εκπομπής και δεν υποδεικνύουν απαραίτητα τα επίπεδα ασφαλούς λειτουργίας. Παρόλο που υπάρχει συσχέτιση μεταξύ των επιπέδων εκπομπής και έκθεσης, δεν είναι δυνατή η αξιότιστη χρήση της για να προσδιοριστεί εάν απαιτούνται ή όχι περαιτέρων προφυλάξεις. Στους παράγοντες που επηρεάζουν το πραγματικό επίπεδο έκθεσης του προσωπικού, περιλαμβάνονται τα χαρακτηριστικά του χώρου εργασίας καθώς και άλλες πηγές θορύβου κ.λπ., όπως π.χ. ο αριθμός των μηχανημάτων και άλλων γειτονικών διεργασιών. Επίσης, το επιτρεπτό επίπεδο έκθεσης ενδέχεται να διαφέρει από χώρα σε χώρα. Ωστόσο, οι πληροφορίες αυτές δίνουν στο χειριστή του μηχανήματος τη δυνατότητα να αξιολογήσουν καλύτερο τους κινδύνους.

Ασφάλειες:

Ευρώπη	Εργαλεία 230 V	16 Αμπέρ, ηλεκτρικό δίκτυο
	Εργαλεία 400 V	16 Αμπέρ, ανά φάση

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προείδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραιματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραιματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο πυρκαγιάς.

Υποδηλώνει αιχμηρές ακμές.

Δήλωση Συμμόρφωσης - Ε.Κ.

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

DW721KN, DW722KN

Η εταιρεία DEWALT δηλώνει όπι τα προϊόντα που περιγράφονται στην ενότητα «Τεχνικά δεδομένα» σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN 1870-17:2007.

Τα προϊόντα αυτά συμμορφώνονται επίσης με την οδηγία 2004/108/ΕΚ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

H. Jopman

Horst Grossmann

Αντιπρόεδρος του τμήματος Μηχανικής και Ανάπτυξης προϊόντων DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Γερμανία

15.06.2009

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρούνται πάντοτε οι βασικές προφυλάξεις ασφαλείας για να ελαττωθεί ο κίνδυνος πυρκαγιάς, ηλεκτροπληξίας και προσωπικού τραυματισμού, όπου συμπεριλαμβάνονται και οι ακόλουθες προφυλάξεις.

Διαβάστε όλες αυτές τις οδηγίες προτού προσπαθήσετε να χειριστείτε το προϊόν αυτό και διατηρήστε αυτές τις οδηγίες.

ΔΙΑΤΗΡΗΣΤΕ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

1. Διατηρείτε καθαρό το χώρο εργασίας.

Ακατάστατοι χώροι και πάγκοι εγκυμονούν κίνδυνο τραυματισμών.

1. Λαμβάνετε υπόψη σας τις περιβαλλοντικές συνθήκες που επικρατούν στο χώρο εργασίας.

Μην εκθέτετε το εργαλείο στη βροχή. Μη χρησιμοποιείτε το εργαλείο σε συνθήκες υγρασίας. Φροντίστε για τον καλό φωτισμό του χώρου εργασίας (250 - 300 Lux). Μη χρησιμοποιείτε το εργαλείο σε χώρους όπου υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης, π.χ. κοντά σε εύφλεκτα υγρά και αέρια.

1. Προστατευτείτε από ηλεκτροπληξία.

Αποφεύγετε τη σωματική επαφή με γειωμένες επιφάνειες (π.χ. σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία). Όταν χρησιμοποιείτε το εργαλείο υπό ακραίες συνθήκες (π.χ. υψηλή υγρασία, παραγωγή γρεζών μετάλλου κ.λπ.). η ηλεκτρική ασφάλεια μπορεί να βελτιωθεί εάν εισάγετε έναν μετασχηματιστή απομόνωσης ή έναν αυτόματο διακόπτη για την περίπτωση απωλειών γείωσης (F1).

1. Κρατήστε μακριά τρίτα άτομα.

Μην αφήσετε άλλα άτομα και ιδιαίτερα παιδιά, τα οποία δεν έχουν σχέση με την εργασία, να αγγίξουν το εργαλείο ή την προέκταση και κρατήστε τα μακριά από το χώρο εργασίας.

1. Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιούνται.

Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να αποθηκεύονται σε στεγνό μέρος και να κλειδώνονται με ασφάλεια, μακριά από μέρος που μπορούν να προσεγγίσουν παιδιά.

1. Μη ζορίζετε το εργαλείο.

Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται με τον προβλεπόμενο ρυθμό.

1. Χρησιμοποιείτε το κατάλληλο εργαλείο.

Μην προσπαθείτε να εκτελέσετε με μικρά εργαλεία εργασίες που προορίζονται να γίνουν από εργαλεία υψηλής απόδοσης. Μη χρησιμοποιείτε τα εργαλεία για σκοπό διαφορετικό από αυτόν για τον οποίο προορίζονται. Για παράδειγμα, μη χρησιμοποιείτε κυκλικά πριόνια για να κόψετε κλαδιά δέντρων ή κούτσουρα.

1. Να είστε ντυμένοι κατάλληλα.

Μη φοράτε φαρδιά ενδύματα ή κοσμήματα, επειδή μπορεί να μαγκώσουν σε κινούμενα μέρη. Όταν εργάζεστε σε εξωτερικούς χώρους, συνιστάται να φοράτε αντιολισθητικά υποδήματα. Να φοράτε κάλιμμα για το κεφάλι προκειμένου να μαζέψετε τα μακριά μαλλιά.

1. Χρησιμοποιείτε προστατευτικό εξοπλισμό.

Να φοράτε πάντοτε προστατευτικά γυαλιά. Χρησιμοποιείτε μάσκα προσώπου ή μάσκα προστασίας από τη σκόνη, εάν από τις εργασίες πρόκειται να δημιουργηθεί σκόνη ή αιωρούμενα σωματίδια. Εάν τα σωματίδια αυτά ενδέχεται να είναι ιδιαίτερα θερμά, να φοράτε επίσης και θερμομονωτική ποδιά. Να φοράτε πάντοτε ωτασπίδες. Χρησιμοποιείτε πάντοτε προστατευτικό κράνος.

1. Να συνδέετε το σύστημα αφαίρεσης σκόνης.

Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα.

1. Μην καταπονείτε υπερβολικά το καλώδιο.

Ποτέ μην τραβάτε βίαια το καλώδιο για να το αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι και αιχμηρές ακμές. Ποτέ μη μεταφέρετε το εργαλείο κρατώντας το από το καλώδιό του.

1. Στερεώνετε με ασφάλεια το υπό κατεργασία αντικείμενο.

Όταν είναι δυνατό, χρησιμοποιείτε σφιγκτήρες ή μέγγενη για να στερεώσετε το αντικείμενο στο οποίο εργάζεστε. Είναι ασφαλέστερο από το να χρησιμοποιείτε το χέρι σας και επιπλέον, με τον τρόπο αυτό μένουν ελεύθερα και τα δύο χέρια για το χειρισμό του εργαλείου.

1. Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία.

Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας.

1. Συντηρείτε τα εργαλεία με επιμέλεια.

Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά, για μεγαλύτερη απόδοση και ασφάλεια. Τηρείτε τις οδηγίες σχετικά με τη λίπανση και την αλλαγή εξαρτημάτων. Επιθεωρείτε τακτικά τα εργαλεία σας και αν διαπιστώσετε ζημιές, φροντίστε για την επιδιόρθωσή τους από εξουσιοδοτημένο κέντρο σέρβις. Διατηρείτε τις λαβές στεγνές, καθαρές και χωρίς λάδι ή γράσο.

15.Αποσυνδέετε τα εργαλεία.

Αποσυνδέετε το εργαλείο από την τροφοδοσία όταν δεν χρησιμοποιείται, πριν από το σέρβις και κατά την αλλαγή εξαρτημάτων όπως λεπίδες, δαγκάνες και εργαλεία κοπής.

1. Αφαιρείτε από το εργαλείο τυχόν κλειδιά που χρησιμοποιούνται για τη ρύθμισή του.

Ελέγχετε τακτικά εάν έχουν αφαιρεθεί από το εργαλείο τυχόν κλειδιά που χρησιμοποιούνται για τη ρύθμισή του, προτού το θέσετε σε λειτουργία.

1. Φροντίστε για την αποφυγή αθέλητης εκκίνησης.

Μην μεταφέρετε το εργαλείο έχοντας το χέρι σας επάνω στο διακόπτη. Προτού τοποθετήσετε το καλώδιο στην πρίζα, βεβαιωθείτε όπι το εργαλείο βρίσκεται στη θέση «Off» (Απενεργοποίηση).

1. Χρησιμοποιείτε καλώδια προέκτασης για εξωτερικούς χώρους.

Πριν από τη χρήση, επιθεωρήστε το καλώδιο προέκτασης και αντικαταστήστε το σε περίπτωση φθοράς. Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που προορίζονται για χρήση σε εξωτερικούς χώρους και έχουν ανάλογη σήμανση.

19. Να είστε σε εγρήγορση.

Προσέχετε την εργασία σας. Χρησιμοποιείτε την κοινή λογική. Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος ή υπό την επήρεια φαρμάκων ή αλκούλ.

20. Ελέγχετε για κατεστραμμένα τμήματα.

Πριν από τη χρήση, ελέγχετε προσεκτικά το εργαλείο και το καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο για να διαπιστώσετε εάν λειτουργεί σωστά και εκτελεί την προβλεπόμενη λειτουργία. Ελέγξτε την ευθυγράμμιση των κινούμενων μερών, τη σύνδεσή τους, εάν υπάρχουν τυχόν σπασμένα τμήματα, την τοποθέτηση και τυχόν άλλες συνθήκες που μπορεί να επηρεάσουν τη λειτουργία του εργαλείου. Προφυλακτήρες ή άλλα τμήματα με τυχόν ζημιές πρέπει να επισκευάζονται κατάλληλα ή να αντικαθίστανται σε εξουσιοδοτημένο κέντρο σέρβις, εκτός αν υποδεικνύεται διαφορετικά στο παρόν εγχειρίδιο οδηγιών. Φροντίστε για την αντικατάσταση τυχόν κατεστραμμένων ή ελατωματικών διακοπτών από εξουσιοδοτημένο κέντρο σέρβις. Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Ποτέ μην επιχειρήσετε να πραγματοποιήσετε επισκευές μόνος σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση οποιουδήποτε παρελκόμενου ή πρόσθετου εξαρτήματος ή η εκτέλεση με αυτό το εργαλείο οποιασδήποτε λειτουργίας που δεν προβλέπεται στο παρόν εγχειρίδιο οδηγιών, ενδέχεται να ενέχει κίνδυνο προσωπικού τραυματισμού.

21. Φροντίζετε για την επισκευή του εργαλείου σας από ειδικευμένο άτομο.

Το παρόν ηλεκτρικό εργαλείο πληροί τους σχετικούς κανόνες ασφαλείας. Τυχόν επισκευές πρέπει να πραγματοποιούνται μόνο από ειδικευμένα άτομα χρησιμοποιώντας γνήσια ανταλλακτικά. Σε διαφορετική περίπτωση, ενδέχεται να υπάρχει σημαντικός κίνδυνος για το χρήστη.

Πρόσθετοι κανόνες ασφαλείας για πριόνια με ακτινικό βραχίονα

- Προστατέψτε την ηλεκτρική τροφοδοσία με κατάλληλη ασφάλεια ή αυτόματο διακόπτη.

- Διατηρείτε καθαρές και χωρίς γράσο τις τροχιές των εδράνων στο βραχίονα και τα έδρανα στη μονάδα της μετακινούμενης κεφαλής.

- Προτού θέσετε το πριόνι σε λειτουργία, βεβαιωθείτε όπ ο οδηγός βρίσκεται στη σωστή θέση. Η λεπίδα δεν πρέπει να έρχεται σε επαφή με το υλικό αν δεν τραβήξετε το πριόνι από τη λαβή.

- Πάντοτε να ρυθμίζετε το προστατευτικό των δακτύλων έτσι ώστε να διέρχεται επάνω από τον σταθερό οδηγό ή να βρίσκεται 3 mm επάνω από την επιφάνεια του υλικού που κόβεται, ανάλογα με το ποιο είναι πιο ψηλά.

- Ελέγχετε τακτικά τις ρυθμίσεις ως προς την ακρίβεια και προσαρμόστε όπως απαιτείται.

- Βεβαιωθείτε ότι η λεπίδα περιστρέφεται προς τη σωστή κατεύθυνση και ότι η οδόντωση δείχνει προς τον οδηγό.

- Ελέγξτε τη σύσφιξη όλων των λαβών των σφιγκτήρων προτού ξεκινήσετε οποιαδήποτε εργασία.

- Ποτέ μη λειτουργείτε το μηχάνημα αν όλα τα προστατευτικά δεν είναι τοποθετημένα στη θέση τους.

- Όταν δεν χρησιμοποιείται, καλύψτε εντελώς τη λεπίδα χρησιμοποιώντας το προστατευτικό λεπίδας.

- Αποσυνδέετε το εργαλείο από την τροφοδοσία, όταν δεν χρησιμοποιείται, προτού αλλάξετε λεπίδες ή πριν από την πραγματοποίηση εργασιών συντήρησης.

- Χρησιμοποιείτε πάντοτε κατάλληλες και ακονισμένες λεπίδες που έχουν κατασκευαστεί σύμφωνα με το πρότυπο EN847-1 και με γωνία κλίσης ίση με +/- 5 mm.

- Ποτέ μη χρησιμοποιείτε λεπίδες στις οποίες η μέγιστη επισημασμένη ταχύτητα είναι χαμηλότερη από την ταχύτητα περιστροφής του άξονα.

- Μη χρησιμοποιείτε λεπίδες από HSS (χάλυβας υψηλής αντοχής).

- Η συνιστώμενη διάμετρος λεπίδας αναφέρεται στα τεχνικά δεδομένα.

- Μη σφηνώνετε τυχόν αντικείμενα στον ανεμιστήρα του κινητήρα για να συγκρατήσετε τον άξονα του κινητήρα.

• Πριν από τη χρήση, βεβαιθείτε ότι τα προστατευτικά και οι μηχανισμοί φρένου, αυτόματης επιστροφής και ασφάλισης λειτουργούν σωστά. Μη χρησιμοποιείτε το μηχάνημα εάν αυτοί οι μηχανισμοί παρουσιάζουν πρόβλημα.

- Κατά το πριόνισμα στρογγυλών αντικειμένων, χρησιμοποιείτε ΠΑΝΤΟΤΕ κατάλληλη διάταξη στερέωσης ή πρίσμα για την αποφυγή της περιστροφής του υπό κατεργασία αντικειμένου.

- Μην ασκείτε υπερβολική δύναμη κατά την κοπή. (Η πλήρης ή μερική απότομη διακοπή του κινητήρα μπορεί να προκαλέσει σημαντική ζημιά.) Προτού κόψετε, περιμένετε έως ότου ο κινητήρας προσεγγίσει τις μέγιστες στροφές του.

- Μην ανυψώνετε το μηχάνημα κρατώντας το από την επιφάνεια εργασίας του.

- Μην κόβετε σιδηρούχα και μη σιδηρούχα μέταλλα ή υλικά τοιχοποιίας.

- Μην εφαρμόζετε λιπαντικά στη λεπίδα ενόσω το μηχάνημα είναι σε λειτουργία.

- Μην τοποθετήσετε ποτέ τα χέρια σας στην περιοχή της λεπίδας όταν το πριόνι είναι συνδεδεμένο στην ηλεκτρική τροφοδοσία.

- Μην πλησιάζετε στο χώρο πίσω από τη λεπίδα του πριονιού ενόσω χρησιμοποιείτε το εργαλείο.

- Μην τοποθετείτε τα χέρια σας σε απόσταση μικρότερη από 150 mm από τη λεπίδα κατά τη διάρκεια της κοπής.

- Μη χρησιμοποιείτε κατεστραμμένες λεπίδες ή λεπίδες με ρωγμές.

- Αντικαταστήστε τον οδηγό εάν υποστεί ζημιά ή/και αν δεν προσφέρει πλέον κατάλληλη υποστήριξη. Ο οδηγός πρέπει να αντικαθίσταται περιοδικά.

- Διασφαλίζετε ΠΑΝΤΟΤΕ την ασφαλή λειτουργία. Τα πριόνια με ακτινικό βραχίονα πρέπει να σταθεροποιούνται στο έδαφος με μπουλόνια διαμέτρου 8 mm και ελάχιστου μήκους 80 mm.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την κοπή στρογγυλών αντικειμένων, είναι απαραίτητο να στερεώνετε το υπό κατεργασία αντικείμενο με κατάλληλη διάταξη στερέωσης ή βάση στήριξης, για να μην περιστρέφεται.

- Μη χρησιμοποιείτε το μηχάνημα σε χώρους όπου η θερμοκρασία μπορεί να προσεγγίσει τους -5° ή τους 40° C. Η κατάλληλη θερμοκρασία είναι 20° C.

- Οι χειριστές πρέπει να ενημερώνονται σχετικά με τους παράγοντες που επηρεάζουν την παρουσία θορύβου (π.χ. χρήση λεπίδων πριονιού ειδικά σχεδιασμένων για την ελάττωση του παραγόμενου θορύβου, συντήρηση λεπίδας πριονιού και μηχανήματος). Αναφέρατε σφάλματα στο μηχάνημα, συμπεριλαμβανομένων των σφαλμάτων στα προστατευτικά ή τη λεπίδα του πριονιού, αμέσως μόλις τα εντοπίσετε. Βεβαιωθείτε ότι ο χειριστής είναι επαρκώς εκπαιδευμένος στη χρήση, τη ρύθμιση και τη λειπουργία του μηχανήματος.

- Όταν πριονίζετε ξύλο, συνδέστε το μηχάνημα με το σύστημα συλλογής σκόνης. Να λαμβάνετε πάντοτε υπόψη σας τους παράγοντες που επηρεάζουν την ύπαρξη σκόνης, όπως:

- Τύπος του υλικού προς κατεργασία (η μοριοσανίδα δημιουργεί περισσότερη σκόνη από το ξύλο).

- Σωστή ρύθμιση της λεπίδας πριονιού.

- Βεβαιωθείτε ότι έχουν ρυθμιστεί σωστά το σύστημα τοπικής αφαίρεσης, καθώς και τα καλύμματα, οι περσίδες και οι ολισθητήρες.

- Να φοράτε πάντοτε γάντια εργασίας όταν εκτελείτε εργασίες συντήρησης στο μηχάνημα, όταν χειρίζεστε αντικείμενα με τραχεία επιφάνεια ή όταν αλλάζετε λεπίδα.

- Εάν εμφανιστεί βλάβη στην τάση όταν το εργαλείο είναι σε κατάσταση αδράνειας, απελευθερώστε αμέσως τη λαβή και βεβαιωθείτε ότι η κεφαλή μετακινείται αυτόματα στη θέση ανάπαυσής της.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Τυχόν κατεστραμμένες ηλεκτρικές καλωδιώσεις πρέπει να αντικαθίστανται αμέσως.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού,λαπενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία

πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

• Αναφέρετε τη βλάβη και σημάνετε το μηχάνημα με κατάλληλο τρόπο ώστε να εμποδίσετε άλλα άτομα να χρησιμοποιήσουν το μηχάνημα που έχει υποστεί βλάβη.
• Όταν η λεπίδα πριονιού είναι μπλοκαρισμένη λόγω μη κανονικής δύναμης προώθησης κατά την κοπή, απενεργοποιήστε το μηχάνημα και αποσυνδέστε το από την παροχή ρεύματος.
  Αφαιρέστε το τεμάχιο εργασίας και διασφαλίστε ότι η λεπίδα πριονιού κινείται ελεύθερα. Ενεργοποιήστε το μηχάνημα και ξεκινήστε καινούργια διαδικασία κοπής με μειωμένη δύναμη προώθησης.

Άλλοι κίνδυνοι

Οι παρακάτω κίνδυνοι συνδέονται εγγενώς με τη χρήση πριονιών με ακτινικό βραχίονα:

Παρά τη συμμόρφωση προς τους σχετικούς κανονισμούς ασφαλείας και την εφαρμογή μηχανισμών ασφαλείας, δεν είναι δυνατή η αποφυγή ορισμένων κινδύνων.

Αυτοί είναι οι εξής:

• Τραυματισμοί που προκαλούνται από την αφή περιστρεφόμενων μερών.
• Εξασθένηση της ακοής.
• Κίνδυνος ατυχημάτων από τα εκτεθειμένα τμήματα της περιστρεφόμενης λεπίδας του πριονιού.
• Κίνδυνος τραυματισμού κατά την αλλαγή της λεπίδας.
• Κίνδυνος σύνθλιψης δακτύλων κατά το άνοιγμα των προστατευτικών.
• Κίνδυνοι για την υγεία λόγω εισπνοής σκόνης που δημιουργείται κατά το πριόνισμα ξύλου και ιδιαίτερα δρυός, οξιάς και MDF.

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προστατευτικά για τα μάτια.

Εάν το καλώδιο ρεύματος υποστεί ζημιά, αποσυνδέστε αμέσως το βύσμα από την τροφοδοσία.

Αποσυνδέετε πάντοτε το βύσμα προτού προβείτε σε οποιεσδήποτε ρυθμίσεις ή εκτελέσετε εργασίες σέρβις/συντήρησης.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Μερικώς συναρμολογημένο πριόνι με ακτινικό βραχίονα
2 Τμήματα έδρας (1 δεξιό, 1 αριστερό)
2 Οδηγοί (1 δεξιός, 1 αριστερός)
2 Επεκτάσεις έδρας (1 δεξιά, 1 αριστερή)
1 Σωλήνας για τη σκόνη
1 Κουτί που περιέχει:

1 βάση με πόδια (4 σκέλη, 4 εγκάρσιες ράγες, 24 M8 x 16 μπουλόνια, 24 περικόχλια M8 και 48 επίπεδες ροδέλες D8)

1 Συσκευασία μπλίστερ που περιέχει:
1 Μηχανικό κλειδί 10/13 mm
1 Μηχανικό κλειδί 22 mm
1 Σωληνωτό κλειδί 13 mm
4 Εξαγωνικά κλειδιά (3, 4, 5, 6 mm)
1 Στρόφαλο ρύθμισης ύψους
1 Ελικοτομημένη βίδα M4,2 x 16
4 Υποστηρίγματα επέκτασης έδρας

19 Μπουλόνια Μ8 x 25

19 επίπεδες ροδέλες D8

19 παξιμάδια Μ8

1 Λαστιχένιο ένθετο

6 Ξύλινα ένθετα

3 Bíðες M8 x 16

3 Ροδέλες D8

1 Εγχειρίδιο οδηγιών

1 Αναλυτικό σχέδιο

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.
• Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

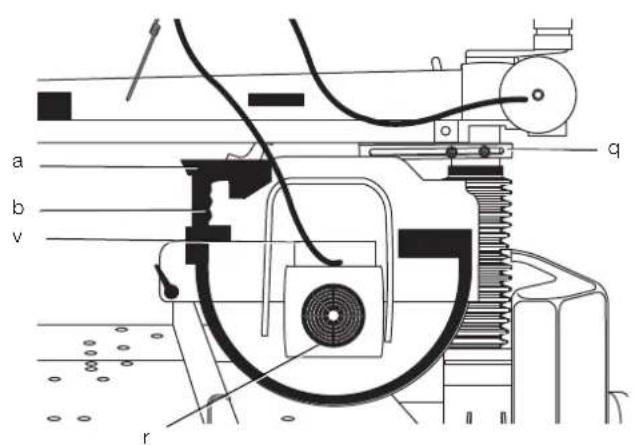

Περιγραφή [εικ. (figure) 1]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

a. Διακόπτης ενεργοποίησης/απενεργοποίησης (On/Off)
b. Λαβή
c. Μπροστινό προστατευτικό
d. Κάτω προστατευτικό
e. Σταθερή επάνω επιφάνεια έδρας
f. Εγκάρσιες ράγες

g. Σκέλος

h1. Αριστερός οδηγός (μικρός)

h2. Δεξιός οδηγός (μεγάλος)

i. Σωλήνας για τη σκόνη
j. Μοχλός ασφάλειας λοξοτομής
k. Μοχλός σύσφιξης λοξοτομής

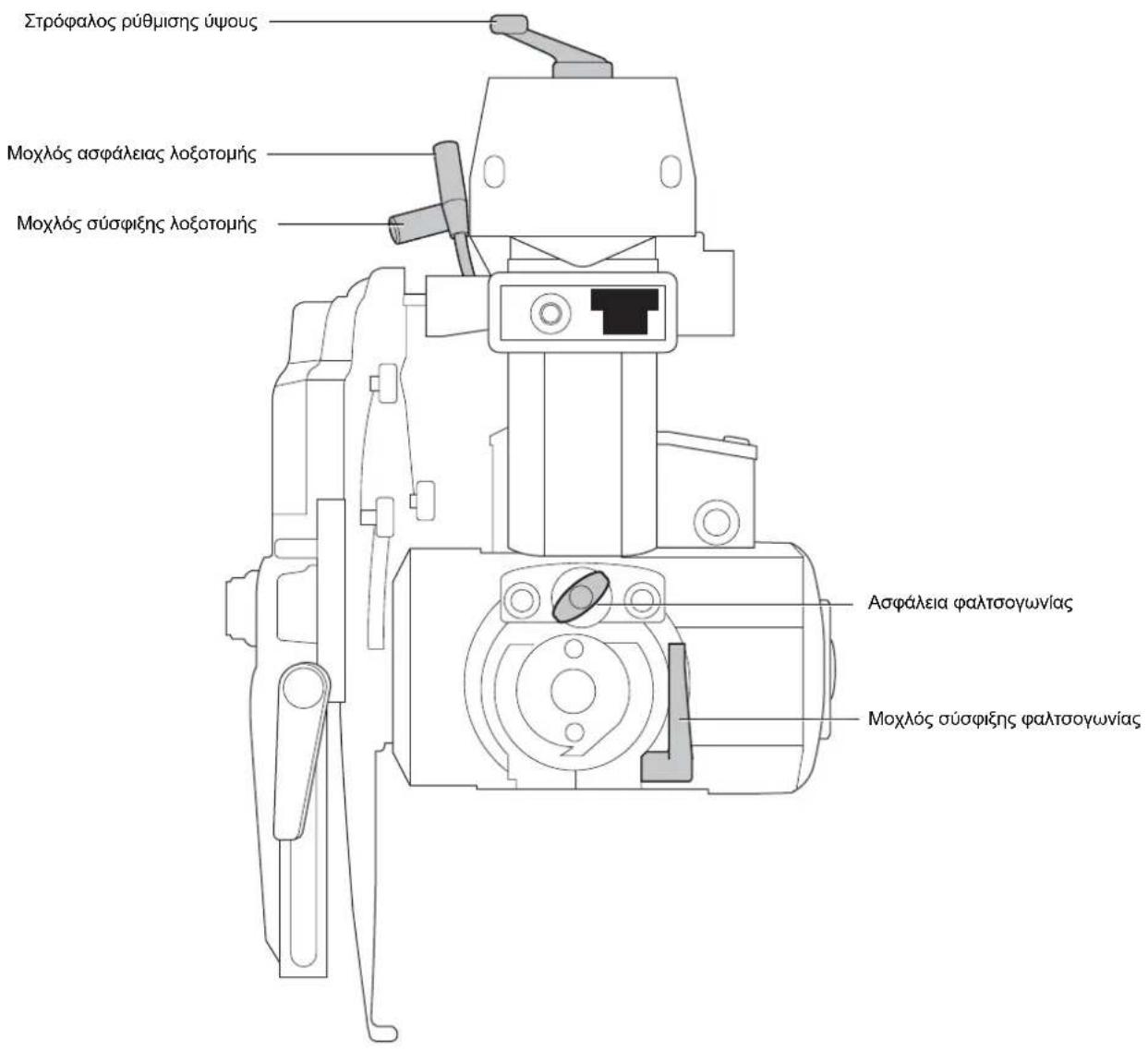

1. Στρόφαλος ρύθμισης ύψους

m. Ακτινικός βραχίονας

n. Καπάκι άκρου

ο. Καλώδιο

p. Έξοδος σκόνης

q. Σύστημα ζεύξης

r. Κινητήρας

s1. Αριστερό τμήμα έδρας

s2. Δεξιό τμήμα έδρας

t1. Αριστερή επέκταση έδρας

t2. Δεξιά επέκταση έδρας

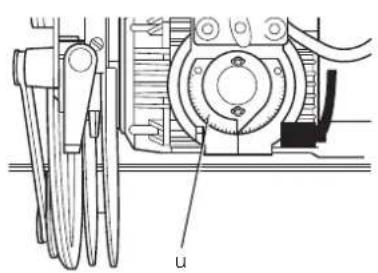

u. Κλίμακα φαλτσογωνίας

v. Σύστημα μετακινούμενης κεφαλής

w. Διακόπτης απεμπλοκής σε μη παρουσία τάσης

x. Κιβώτιο ηλεκτρονικού ελέγχου

ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

Το πριόνι με ακτινικό βραχίονα σχεδιάστηκε για επαγγελματικές εφαρμογές επεξεργασίας ξύλου. Αυτό το υψηλής ακρίβειας μηχάνημα μπορεί να ρυθμιστεί εύκολα και γρήγορα σε εγκάρσια κοπή ή σε κοπή με φαλτσογωνία ή λοξοτομή. Για βέλτιστη ασφάλεια, τα σημαντικότερα

στοιχεία χειρισμού διαθέτουν μάνδαλο και συσκευή ασφάλισης. Επίσης, ανατρέξτε στο διάγραμμα γρήγορης αναφοράς στο τέλος της ενότητας αυτής. Το παρόν πριόνι έχει σχεδιαστεί για χρήση με λεπίδα με άκρο καρβιδίου, διαμέτρου 300 mm.

ΝΑ ΜΗ χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Το πριόνι με ακτινικό βραχίονα είναι ένα ηλεκτρικό εργαλείο επαγγελματικής χρήσης.

ΜΗΝ αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με τα δεδομένα.

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DEWALT.

Χρήση προέκτασης

Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος του μηχανήματος (ανατρέξτε στα τεχνικά δεδομένα). Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς. Το μέγιστο μήκος του καλωδίου είναι 30 m.

ΜΟΝΟΦΑΣΙΚΑ ΜΗΧΑΝΗΜΑΤΑ

Χρησιμοποιήστε τριπύρηνη εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος αυτού του μηχανήματος (ανατρέξτε στα τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm².

ΤΡΙΦΑΣΙΚΑ ΜΗΧΑΝΗΜΑΤΑ

Παρακαλούμε βεβαιωθείτε όπ το καλώδιο διαθέτει βιομηχανικού τύπου φις/σύνδεσμο CEE 16A 5 πόλων (ο ουδέτερος πρέπει να είναι συνδεδεμένος) σύμφωνα με το IEC 60309.

Πτώσεις τάσης

Τα ρεύματα εκκίνησης προκαλούν βραχυχρόνιες πτώσεις τάσεις. Κάτω από μη ευνοϊκές συνθήκες, ενδέχεται να επηρεαστεί και άλλος εξοπλισμός.

Εάν η σύνθετη αντίσταση του συστήματος τροφοδοσίας είναι χαμηλότερη από 0,25 Ω, δεν είναι ιδιαίτερα πίθανό να παρατηρηθεί διαταραχή.

Οι υποδοχές που χρησιμοποιούνται για αυτά τα μηχανήματα πρέπει να έχουν ασφάλεια αποκοπής ίση με 16 Αμπέρ με άδρανή χαρακτηριστική.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τιχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη βέλτιστη απόδοση του πριονιού, είναι εξαιρετικά σημαντικό να ακολουθείτε τις διαδικασίες που αναφέρονται στις παρακάτω παραγράφους.

Ρύθμιση

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΤΡΟΦΑΛΟΥ ΡΥΘΜΙΣΗΣ ΥΨΟΥΣ (ΕΙΚ. 1, 2)

1. Εφαρμόστε τον στρόφαλο ρύθμισης ύψους (Ι) με την ελικοτομημένη βίδα.
   ΣΗΜΕΙΩΣΗ: Ενδέχεται να χρειαστεί να μετακινηθεί ο βραχίονας αυτόματης επιστροφής, για να είναι δυνατή η ρύθμιση του ύψους.
2. Ανυψώστε τον στρόφαλο ρύθμισης ύψους αρκετά ψηλά για να υπάρχει επαρκής απόσταση για την αφαίρεση διαφόρων στοιχείων κάτω από τον κινητήρα.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΒΑΣΗΣ ΜΕ ΠΟΔΙΑ (ΕΙΚ. 1, 3, 4)

Τα στοιχεία και οι συνδετήρες της βάσης με πόδια είναι συσκευασμένα ξεχωριστά.

1. Αφαιρέστε όλα τα τμήματα από τη συσκευασία.
2. Ασφαλίστε τον βραχίονα χρησιμοποιώντας το μοχλό σύσφιξης λοξοτομής (k).
3. Κλίνετε προσεκτικά το μηχάνημα από την παλέτα έως ότου το πίσω μέρος της στήλης ακουμπήσει σταθερά στο δάπεδο.
4. Τοποθετήστε ένα ξύλινο τεμάχιο (γ) κάτω από το άκρο της έδρας (εικ.3).
5. Συναρμολογήστε τα σκέλη (g) όπως φαίνεται, χρησιμοποιώντας τα περικόχλια, τα μπουλόνια και τις επίπεδες ροδέλες που παρέχονται.

ΣΗΜΕΙΩΣΗ: Μη συσφίγγετε.

1. Τοποθετήστε τις εγκάρσιες ράγες (f) (εικ. 4).

2. Συσφίξτε καλά όλους τους συνδετήρες.

3. Κλίνετε το σύστημα σε όρθια θέση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το μηχάνημα πρέπει να βρίσκεται πάντοτε σε ευθεία θέση και να είναι συνεχώς σταθερό.

ΣΗΜΑΝΤΙΚΟ: Ενδέχεται να χρειαστείτε βοήθεια για το χαμήλωμα και την ανύψωση του συστήματος.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΜΗΧΑΝΙΣΜΟΥ ΑΥΤΟΜΑΤΗΣ ΕΠΙΣΤΡΟΦΗΣ (ΕΙΚ. 1, 5–10)

1. Ο μηχανισμός αυτόματης επιστροφής παρέχεται μερικώς συναρμολογημένος όπως φαίνεται στην εικόνα 5.
2. Εεβιδώστε μερικώς τη βίδα συγκράτησης του μηχανισμού αυτόματης επιστροφής (z) με το εξαγωνικό κλειδί 6 mm για να είναι δυνατή η περιστροφή του συστήματος αυτόματης επιστροφής (εικ. 6).
3. Ξεκλειδώστε και μετακινήστε την κεφαλή (εικ. 7).
4. Περιστρέψτε το μηχανισμό αυτόματης επιστροφής. Εισάγετε τη δεύτερη βίδα (aa).

ΣΗΜΕΙΩΣΗ: Μη συσφίγγετε (εικ. 8).

1. Ρυθμίστε το μηχανισμό αυτόματης επιστροφής, ελέγχοντας την ορθή ευθυγράμμιση με τη μετακινούμενη κεφαλή (ν) (εικ. 1, 9).

2. Ο περιοριστής διακένου του ζευκτήρα πρέπει να ρυθμιστεί έτσι ώστε τα έδρανα του συστήματος ζεύξης να μη φτάνουν στο πίσω όριο των τροχιών των εδράνων. Ρυθμίστε τον περιοριστή διακένου (bb) έως ότου ο λαστιχένιος αναστολέας (cc) χτυπήσει στο πίσω μέρος του περιβλήματος της ασφάλειας σχισίματος (εικ. 10).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η κεφαλή πρέπτει να είναι πάντοτε κλειδωμένη στη θέση ανάπταυσης.

1. Συσφίξτε όλες τις βίδες.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΕΠΕΚΤΑΣΗΣ ΤΗΣ ΕΔΡΑΣ (ΕΙΚ. 1, 11–18)

1. Τοποθετήστε δύο από τα υποστηρίγματα επέκτασης έδρας (dd) σε κάθε πλευρά της σταθερής επάνω επιφάνειας της έδρας (e) χρησιμοποιώντας τα μπουλόνια M8 x 25 (εικ. 11).
2. Τοποθετήστε μια επέκταση έδρας (t) στο υποστήριγμα επέκτασης έδρας (εικ. 12). Επαναλάβετε με την άλλη επέκταση έδρας.
3. Βεβαιωθείτε ότι οι επεκτάσεις έδρας βρίσκονται στο ίδιο επίπεδο με τη σταθερή επάνω επιφάνεια της έδρας και συσφίξτε τα μπουλόνια με το χέρι.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι επεκτάσεις έδρας και η σταθερή επάνω επιφάνεια της έδρας ΠΡΕΠΕΙ να βρίσκονται στο ίδιο επίπεδο.

1. Εισάγετε 3 πείρους στον μικρό αριστερό οδηγό (h1) και 3 πείρους στον μεγαλύτερο δεξιό οδηγό (h2) (εικ. 1, 13).
2. Ευθυγραμμίστε τους πείρους του αριστερού οδηγού με τις οπές της αριστερής πλευράς στη σταθερή επάνω επιφάνεια της έδρας και πιέστε σταθερά (εικ. 14).
3. Επαναλάβετε με τον δεξιό οδηγό.

ΕΛΛΗΝΙΚΑ

1. Ευθυγραμμίστε το πίσω αριστερό τμήμα έδρας (s1) με τους πείρους του αριστερού οδηγού και πιέστε σταθερά (εικ. 15). Συσφίξτε το σφιγκτήρα της έδρας (ee) με το σωληνωτό κλειδί (εικ. 16).
2. Εισάγετε μια βίδα M8 x 25 και μια ροδέλα D8 στο πίσω αριστερό τμήμα οδηγού και σφίξτε καλά (εικ. 17, 18).
3. Επαναλάβετε για το πίσω δεξιό τμήμα της έδρας.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΩΛΗΝΑ ΓΙΑ ΤΗ ΣΚΟΝΗ (ΕΙΚ. 19, 20)

1. Τοποθετήστε την είσοδο για τη σκόνη στη θέση της στη βάση της στήλης.
2. Εισάγετε 3 βίδες M8 x 16 και ροδέλες D8 στις οπές της βάσης και της εισόδου για τη σκόνη.
3. Συσφίξτε με 3 μπουλόνια M8 χρησιμοποιώντας το σωληνωτό κλειδί 13 mm και ανοίξτε το κλειδί.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΥΠΟΣΤΗΡΙΓΜΑΤΟΣ ΚΑΛΩΔΙΟΥ (ΕΙΚ. 21, 22)

1. Αφαιρέστε την ελικοτομημένη βίδα (ff).
2. Τοποθετήστε το υποστήριγμα του καλωδίου (gg) και επανατοποθετήστε την ελικοτομημένη βίδα.
3. Αφαιρέστε τους σφιγκτήρες καλωδίου (hh, ii) που βρίσκονται επάνω στο βραχίονα και επαναπροσαρτήστε κρατώντας το καλώδιο στη θέση του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να είναι δυνατή η μετακίνηση του βραχίονα στην οριζόντια και την κατακόρυφη διεύθυνση.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΙΒΩΤΙΟΥ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΛΕΓΧΟΥ (ΕΙΚ. 23)

Εντός του καλωδίου ρεύματος δικτύου είναι συνδεδεμένο το κιβώτιο ηλεκτρονικού ελέγχου (x) που περιέχει το διακόπτη απεμπλοκής σε απουσία τάσης (w), τη διάταξη πέδησης και τη διάταξη προστασίας του κινητήρα από υπερφόρτωση με αυτόματη επαναφορά.

1. Αφαιρέστε τα περικόχλια από τις βίδες (jj) που προεξέχουν από το πίσω μέρος του κιβωτίου (x).
2. Κρατήστε το κιβώτιο επάνω στο πίσω μέρος του πλαισίου της έδρας στα αριστερά της βάσης της στήλης και εισάγετε τις βίδες στις αντίστοιχες οπές.
3. Επανατοποθετήστε τα περικόχλια στο άκρο των βιδών και σφίξτε τα.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ (ΕΙΚ. 24–33)

1. Βεβαιωθείτε ότι η θέση του βραχίονα είναι στις 0° και ανυψώστε το βραχίονα (m) στην επάνω θέση (εικ. 24).
2. Χαλαρώστε τη βίδα του προστατευτικού (κκ) και ανυψώστε το προστατευτικό (d) έξω από την περιοχή (εικ. 25).
3. Με το εξαγωνικό κλειδί των 6 mm τοποθετημένο στον άξονα του κινητήρα και το σωληνωτό κλειδί των 13 mm στη βίδα της λεπίδας (εικ. 27), περιστρέψτε δεξιόστροφα το σωληνωτό κλειδί για να αφαιρέσετε τη βίδα της λεπίδας (II) και την εξωτερική φλάντζα (mm).
4. Αφαιρέστε τη λεπίδα από τον άξονα και τοποθετήστε τη λεπίδα στην υποδοχή (ηη) του οδηγού έδρας. Το οδοντωτό τμήμα της λεπίδας ΔΕΝ ΠΡΕΠΕΙ να έρχεται σε επαφή με τον άξονα (εικ. 27, 28).
5. Απασφαλίστε την κεφαλή και μετακινήστε την προς τα εμπρός, έως ότου να είναι δυνατή η αφαίρεση της λεπίδας από την υποδοχή (nn). Τοποθετήστε τη νέα λεπίδα (οο) στην υποδοχή (nn) και μετακινήστε την κεφαλή αργά προς τη θέση ανάπαυσης (θέση ασφάλισης), διασφαλίζοντας ότι η οδόντωση της λεπίδας δεν έρχεται σε επαφή με τον άξονα (εικ. 29–31).
6. Τοποθετήστε τη νέα λεπίδα στην εσωτερική φλάντζα (qq). Τοποθετήστε την εξωτερική φλάντζα στον άξονα. Με ένα εξαγωνικό κλειδί των 6 mm τοποθετημένο στον άξονα του κινητήρα και το σωληνωτό κλειδί των 13 mm στη βίδα της λεπίδας, συσφίξτε τη βίδα της λεπίδας και την εξωτερική φλάντζα (εικ. 32).
7. Χαμηλώστε το προστατευτικό έτσι ώστε η υποδοχή του προστατευτικού να είναι ευθυγραμμισμένη με τη βίδα του προστατευτικού και συσφίξτε τη βίδα (εικ. 33).
8. Η κεφαλή είναι έτοιμη για κοπή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το οδοντωτό τμήμα μιας καινούριας λεπίδας είναι πολύ αιχμηρό και μπορεί να είναι επικίνδυνο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η διεύθυνση περιστροφής υποδεικνύεται από το βέλος στον κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η ροδέλα του περικοχλίου του άξονα υποδοχής βρίσκεται απέναντι από την εξωτερική φλάντζα.

ΕΛΕΓΧΟΣ ΕΑΝ Ο ΒΡΑΧΙΟΝΑΣ ΕΙΝΑΙ ΠΑΡΑΛΛΗΛΟΣ ΠΡΟΣ ΤΗΝ ΕΠΑΝΩ ΕΠΙΦΑΝΕΙΑ ΤΗΣ ΕΔΡΑΣ (ΕΙΚ. 1, 34)

1. Χαμηλώστε τη λεπίδα (οο) έως ότου μόλις να αγγίζει τη σταθερή επάνω επιφάνεια έδρας (e).
2. Απελευθερώστε το μοχλό ασφάλειας λοξοτομής (j) και το μοχλό σύσφιξης λοξοτομής (k).
3. Εκτείνετε τη λεπίδα προς τα εμπρός περνώντας τον οδηγό και στη συνέχεια, στρέψτε τον βραχίονα έτσι ώστε η λεπίδα να διατρέχει την επάνω επιφάνεια της έδρας σε όλο το πλάτος της.
4. Επαναλάβετε αυτή τη διαδικασία με τη λεπίδα στην πίσω θέση και ρυθμίστε το πίσω μπουλόνι, εάν χρειάζεται.

ΕΛΕΓΧΟΣ ΕΑΝ Η ΛΕΠΙΔΑ ΕΙΝΑΙ ΚΑΘΕΤΗ ΩΣ ΠΡΟΣ ΤΗΝ ΕΠΑΝΩ ΕΠΙΦΑΝΕΙΑ ΤΗΣ ΕΔΡΑΣ (ΕΙΚ. 1, 35–37)

1. Μετακινήστε το βραχίονα (m) πίσω στην κεντρική θέση.
2. Τοποθετήστε ένα χαλύβδινο ορθογωνιόμετρο (rr) έναντι του σώματος της λεπίδας (εικ. 35).

3. Εάν χρειάζεται ρύθμιση, ακολουθήστε την εξής διαδικασία:
   a. Αφαιρέστε το δίσκο ένδειξης φαλτσογωνίας (tt) χαλαρώνοντας τις δύο βίδες (uu) (εικ. 36).
   b. Χαλαρώστε και τις τρεις βίδες εξαγωνικής κεφαλής που θα εμφανιστούν (εικ. 37).
   c. Τοποθετήστε ένα εξαγωνικό κλειδί στον άξονα υποδοχής του κινητήρας και χτυπήστε ελαφριά έως ότου η λεπίδα γίνει επίπεδη ως προς το ορθογωνιόμετρο.

4. Συσφίξτε καλά όλους τους συνδετήρες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Είναι ιδιαίτερα σημαντικό να συσφίξετε την κεντρική βίδα εξαγωνικής κεφαλής.

1. Επανατοποθετήστε το δίσκο ένδειξης φαλτσογωνίας (tt) ευθυγραμμίζοντας το δείκτη (ss) στη θέση των 0°.

ΕΛΕΓΧΟΣ ΕΑΝ Η ΠΟΡΕΙΑ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ ΕΙΝΑΙ ΚΑΘΕΤΗ ΩΣ ΠΡΟΣ ΤΟΝ ΟΔΗΓΟ (ΕΙΚ. 38–42)

1. Εκτείνετε τη λεπίδα εμπρός από τον οδηγό (εικ. 38).
2. Τοποθετήστε ένα ορθογωνιόμετρο (π) σε ένα κομμάτι σανίδας και έναντι του οδηγού, αγγίζοντας απλώς τη λεπίδα, όπως φαίνεται.

3. Τραβήξε τη λεπίδα προς το μέρος σας για να ελέγξετε εάν η λεπίδα διαγράφει τη διαδρομή παράλληλα προς το ορθογωνιόμετρο.

4. Εάν χρειάζεται ρύθμιση, ακολουθήστε την εξής διαδικασία:
   a. Με το το μοχλό ασφάλειας λοξοτομής (j) στη θέση 0°, απελευθερώστε το μοχλό σύσφιξης λοξοτομής (k) με τον τρόπο που φαίνεται στην εικόνα 39.
   b. Χαλαρώστε τα αντιπερικόχλια (ν ν) σε κάθε πλευρά του βραχίονα (m), όπως φαίνεται στην εικόνα 40.

5. Πα να ρυθμίσετε το βραχίονα (m) στα αριστερά, χαλαρώστε το στέλεχος (ww) που βρίσκεται στη δεξιά πλευρά του βραχίονα και συσφίξτε το αντίθετο στέλεχος (εικ. 41).

6. Για να ρυθμίσετε το βραχίονα (m) στα δεξιά, χαλαρώστε το στέλεχος (ww) που βρίσκεται στην αριστερή πλευρά του βραχίονα και συσφίξτε το αντίθετο στέλεχος.
7. Προχωρείτε με μικρά βήματα και ελέγχετε τη ρύθμιση μετά από κάθε βήμα διατηρώντας τους μοχλούς (j, k) σε θέση εμπλοκής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη σφίγγετε υπερβολικά τα στελέχη.

1. Συσφίξτε τα αντιπερικόχλια (ν ν).
2. Ρυθμίστε το δείκτη (xx) στην κλίμακα λοξοτομής (yy) έτσι ώστε να αναγράφει 0° (εικ. 42).

Σύστημα προστατευτικού λεπίδας (εικ. 43)

Το προστατευτικό λεπίδας είναι ένα σύστημα πολλαπλών λειτουργιών που διαθέτει τα ακόλουθα χαρακτηριστικά ασφαλείας:

• Μπροστινό προστατευτικό (c) και ελατηριωτό πίσω προστατευτικό (d) για πλήρη προστασία της λεπίδας.
• Προσαρμογέα εξαγωγής σκόνης (a1).
• Προσαρμοζόμενο προστατευτικό δακτύλων (α2) για χρήση κατά την εγκάρσια κοπή.

ΚΛΙΜΑΚΑ ΦΑΛΤΣΟΓΩΝΙΑΣ (ΕΙΚ. 44)

Βεβαιωθείτε ότι η κλίμακα φαλτσογωνίας (υ) δείχνει 0° όταν τοποθετηθεί για κατακόρυφη κοπή.

Εάν είναι απαραίτητο, χαλαρώστε τις βίδες (υμ) και ρυθμίστε το δείκτη στις 0°.

ΚΛΙΜΑΚΑ ΛΟΞΟΤΟΜΗΣ (ΕΙΚ. 42)

Βεβαιωθείτε ότι η κλίμακα λοξοτομής (γγ) δείχνει 0° όταν τοποθετηθεί για κατακόρυφη κοπή.

Ρυθμίστε το δείκτη (χχ) στις 0° χρησιμοποιώντας τη βίδα (zz).

Ο βραχίονας έχει προκαθορισμένες θέσεις στις 45° αριστερά και δεξιά και στις 0°.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΣΙΔΟΠΟΙΗΣΗ:

• Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.
• Βεβαιωθείτε ότι το υλικό προς πριόνισμα έχει στερεωθεί με ασφάλεια στη θέση του.
• Μην εφαρμόζετε μεγάλη πίεση στο εργαλείο και μην ασκείτε πλευρική πίεση στη λεπίδα πριονιού.
• Αποφεύγετε την υπερφόρτωση.

ΠΡΟΦΙΔΟΠΟΙΗΣΗ:

• Τοποθετήστε την κατάλληλη λεπίδα του πριονιού. Μη χρησιμοποιείτε υπερβολικά φθαρμένες λεπίδες πριονιού. Η μέγιστη ταχύτητα περιστροφής του εργαλείου δεν πρέπει να υπερβαίνει την ταχύτητα περιστροφής της λεπίδας του πριονιού.
- Μην επιχειρήσετε να κόψετε υπερβολικά μικρά τεμάχια.
- Αφήνετε τη λεπίδα να κόψει ελεύθερα. Μη ζορίζετε το εργαλείο.
- Προτού κόψετε, περιμένετε έως ότου ο κινητήρας προσεγγίσει τις μέγιστες στροφές του.
- Ελέγξτε τη σύσφιξη όλων των κομβίων ασφάλισης και των λαβών των σφιγκτήρων.
- Ποτέ μη λειτουργείτε το μηχάνημα αν τα προστατευτικά δεν είναι τοποθετημένα στη θέση τους.
- Ποτέ μην ανυψώνετε το μηχάνημα κρατώντας το από την επάνω επιφάνεια της έδρας.
- Ελέγχετε πάντοτε εάν υπάρχει κατάλληλη υποδοχή στην επάνω επιφάνεια της έδρας.
- Ανατρέχετε πάντοτε στην εικόνα L για τον έλεγχο της θέσης και του τύπου του οδηγού.

Εφιστούμε την προσοχή των χρηστών στο Ηνωμένο Βασίλειο στους «Κανονισμούς του 1974 περί μηχανημάτων επεξεργασίας ξύλου» και σε τυχόν επόμενες τροποποιήσεις.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (ΕΙΚ. 1)

Ο διακόπτης ενεργοποίησης/ απενεργοποίησης του πριονιού με ακτινικό βραχίονα, διαθέτει πολλά πλεονεκτήματα:

• Λειτουργία απεμπλοκής σε μη παρουσία τάσης: Εάν η τροφοδοσία κοπεί για οποιονδήποτε λόγο, ο διακόπτης πρέπτει να ενεργοποιηθεί χειροκίνητα εκ νέου.

• Διάταξη προστασίας κινητήρα από υπερβολικό φορτίο: Σε περίπτωση υπερβολικού φορτίου στον κινητήρα, η τροφοδοσία του κινητήρα διακόπτεται. Εάν αυτό συμβεί, φήστε τον κινητήρα να κρυώσει επί 10 λεπτά και στη συνέχεια, πιέστε το κουμπί επαναφοράς.

• Σύστημα πέδησης: Μετά την απενεργοποίηση, το σύστημα πέδησης σταματάει τη λεπίδα του πριονιού εντός 10 δευτερολέπτων.

• Ο διακόπτης διαθέτει μόνο λειτουργίες πίεσης για λειτουργία.

Για να θέσετε το εργαλείο σε λειτουργία, πιέστε τον ενεργοποιητή πράσινου χρώματος (α) στη λαβή (b). Όταν ο ενεργοποιητής απελευθερωθεί, η λειτουργία του μηχανήματος διακόπτεται αυτόματα.

ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ ΔΟΚΙΜΑΣΤΙΚΗΣ ΚΟΠΗΣ (ΕΙΚ. 1)

1. Με το μοχλό ασφάλειας λοξοτομής (j) σε θέση εμπλοκής, ασφαλίστε το μοχλό σύσφιξης λοξοτομής (k) έτσι ώστε η λετίδα να έχει θέση για ευθεία εγκάρσια κοπή υπό 0°.
2. Χαμηλώστε το βραχίονα έως ότου η λεπίδα να αγγίζει σχεδόν την επάνω επιφάνεια της έδρας.
3. Τοποθετήστε το υπό κατεργασία αντικείμενο εφαρμοστά στο μπροστινό μέρος του οδηγού.
4. Θέστε σε λειτουργία και χαιμηλώστε το βραχίονα έτσι ώστε η λεπίδα να μπορεί να κόψει ένα ρηχό αυλάκι στην επιφάνεια της έδρας.
5. Τραβήξτε τη λεπίδα προς το μέρος σας έτσι ώστε να κόψει μια κατακόρυφη οπή στον ξύλινο οδηγό και διαμέσου του υπό κατεργασία αντικειμένου.
6. Επαναφέρετε τη λεπίδα πίσω στη θέση ανάπαυσης και θέστε το σύστημα εκτός λειτουργίας.
7. Βεβαιωθείτε ότι η κοπή έγινε πράγματι υπό 90° σε όλες τις επιφάνειες και ρυθμίστε αναλόγως, εάν είναι απαραίτητο.

Βασικές εργασίες κοπής με πριόνι (εικ. 45–53)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το οδοντωτό τμήμα μιας καινούριας λεπίδας είναι πολύ αιχμηρό και μπορεί να είναι επικίνδυνο.

ΕΓΚΑΡΣΙΑ ΚΟΠΗ (ΕΙΚ. 45)

1. Ρυθμίστε τον ακτινικό βραχίονα σε κάθετες γωνίες ως προς τον οδηγό.
2. Τοποθετήστε σε θέση εμπλοκής το μοχλό ασφάλειας λοξοτομής (j) στη θέση 0° και συσφίξτε το μοχλό σύσφιξης λοξοτομής (k).
3. Χαμηλώστε τη λεπίδα.
4. Ρυθμίστε το προστατευτικό δακτύλων (α2) έτσι ώστε μόλις και να αγγίζει το υπό κατεργασία αντικείμενο.
5. Εάν δεν υπάρχει οπή στην επάνω επιφάνεια της έδρας, κόψτε μία με τον τρόπο που περιγράφηκε παραπάνω.
6. Κρατήστε το υπό κατεργασία αντικείμενο εφαρμοστά στον οδηγό, προσέχοντας τα δάκτυλά σας να βρίσκονται αρκετά μακριά από τη διαδρομή της λεπίδας.
7. Θέστε το μηχάνημα σε λειτουργία και τραβήξτε αργά τη λεπίδα από τον οδηγό και το υπό κατεργασία αντικείμενο.
8. Επαναφέρετε τη λεπίδα στη θέση ανάπταυσης και θέστε το σύστημα εκτός λειτουργίας.

ΚΟΠΗ ΜΕ ΛΟΞΟΤΟΜΗ (ΕΙΚ. 46, 47)

1. Απτελευθερώστε το μοχλό ασφάλειας λοξοτομής (j) και το μοχλό σύσφίξης λοξοτομής (k).
2. Περιστρέψτε το βραχίονα στην απαιτούμενη γωνία στην κλίμακα λοξοτομής.
3. Για 45° αριστερά ή δεξιά, τοποθετήστε σε θέση εμπλοκής το μοχλό ασφάλειας λοξοτομής (j) και ασφαλίστε με το μοχλό σύσφιξης λοξοτομής (k).
4. Για ενδιάμεσες γωνίες, χρησιμοποιήστε μόνο το μοχλό σύσφιξης λοξοτομής.
5. Προχωρήστε όπως περιγράφεται για την εγκάρσια κοπή.

ΚΟΠΗ ΜΕ ΦΑΛΤΣΟΓΩΝΙΑ (ΕΙΚ. 45, 48)

1. Ρυθμίστε το βραχίονα με τον ίδιο τρόπο όπως στην εγκάρσια κοπή υπό 0°.
2. Ανυψώστε τη λεπίδα αρκετά πιο επάνω από την επιφάνεια της έδρας.
3. Απελευθερώστε το μοχλό σύσφιξης φαλτσογωνίας (a3) και τραβήξτε προς τα έξω την ασφάλεια φαλτσογωνίας (a4).

ΕΛΛΗΝΙΚΑ

1. Δώστε κλίση στον κινητήρα στην απαιτούμενη γωνία στην κλίμακα φαλτσογωνίας (u).
2. Για 45° δεξιά, τοποθετήστε σε θέση εμπλοκής την ασφάλεια φαλτσογωνίας (a4) και ασφαλίστε με το μοχλό σύσφίξης φαλτσογωνίας (a3).
3. Για ενδιάμεσες γωνίες, χρησιμοποιήστε μόνο το μοχλό σύσφιξης φαλτσογωνίας.
4. Ακολουθήστε την ίδια διαδικασία όπως και στην κατακόρυφη εγκάρσια κοπή.

ΣΥΝΘΕΤΗ ΓΩΝΙΑΚΗ ΚΟΠΗ (ΕΙΚ. 47)

Αυτή η κοπή είναι συνδυασμός κοπής με λοξοτομή και φαλτσογωνία.

1. Ρυθμίστε την απαιτούμενη γωνία φαλτσογωνίας.
2. Περιστρέψτε το βραχίονα στην απαιτούμενη θέση λοξοτομής.
3. Προχωρήστε όπως περιγράφεται για την κοπή με λοξοτομή.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΣΗΜΕΙΩΣΗ: Δεν απαιτείται συντήρηση του μηχανικού φρένου.

ΣΗΜΑΝΤΙΚΟ: Αντικαθιστάτε τη σταθερή επάνω επιφάνεια της έδρας όταν αυτή φθαρεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία

πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιθείτε ότι το βύσμα ενεργοποίησης έχει αποσυνδεθεί. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η λεπίδα του πριονιού φθαρεί, αντικαταστήστε την με μια καινούρια ή εκ νέου ακονισμένη λεπίδα.

Ρύθμιση των τροχιών του βραχίονα των εδράνων της μετακινούμενης κεφαλής (εικ. 49–52)

Εάν συμβαίνει πλάγια μετακίνηση του συστήματος της μετακινούμενης κεφαλής, αυτό σημαίνει ότι τα έδρανα χρειάζονται ρύθμιση.

1. Τραβήξτε προς τα εμπρός το σύστημα ζεύξης προς το άκρο των διαδρομών του βραχίονα και διατηρήστε το στη θέση του (εικ. 49).
2. Χαλαρώστε τις βίδες ασφάλισης (α5) (εικ. 50, 51).
3. Χρησιμοποιώντας ένα εξαγωνικό κλειδί, περιστρέψτε ελαφρώς τα έδρανα (α6) έως ότου εξουδετερωθεί η πλάγια κίνηση (εικ. 52).
4. Συσφίξτε πάλι τις βίδες ασφάλισης (α5) προσέχοντας η κεφαλή να μεταβεί αυτόματα στη θέση ανάπαυσης.

Λίπανση

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Καθαρισμός

Πριν τη χρήση, ελέγξτε προσεκτικά το πάνω προστατευτικό της λεπίδας, το κινητό κάτω προστατευτικό της λεπίδας καθώς και το σωλήνα απομάκρυνσης της σκόνης για να βεβαιωθείτε ότι θα λειτουργήσουν σωστά. Βεβαιωθείτε ότι πριονίδια, σκόνη ή σωματίδια από το τεμάχιο εργασίας δεν μπορούν να εμποδίσουν μία από τις λειτουργίες.

Σε περίπτωση που υπάρχουν κομμάτια του τεμαχίου εργασίας σφηνωμένα ανάμεσα στη λεπίδα πριονιού και τα προστατευτικά, αποσυνδέστε το μηχάνημα από την παροχή ρεύματος και ακολουθήστε τις οδηγίες που δίνονται στην ενότητα Τοποθέτηση λεπίδας πριονιού. Αφαιρέστε τα κομμάτια που έχουν σφηνώσει και τοποθετήστε πάλι τη λεπίδα πριονιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, καθαρίζετε τακτικά την επάνω επιφάνεια της έδρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, καθαρίζετε τακτικά το σύστημα συλλογής σκόνης.

Εξαγωγή σκόνης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέετε πάντοτε σύστημα αφαίρεσης σκόνης που έχει σχεδιαστεί σύμφωνα με τους ισχύοντες κανονισμούς σχετικά με την εκπομπή σκόνης. Η ταχύτητα του αέρα εξωτερικά συνδεδεμένων συστημάτων πρέπει να είναι 20 m/s +/-2 m/s. Η ταχύτητα μετριέται στο σημείο σύνδεσης του συνδετικού αγωγού, με το εργαλείο συνδεδεμένο αλλά εκτός λειτουργίας.

Μεταφορά

Για τη μεταφορά του μηχανήματος βεβαιωθείτε ότι η κεφαλή του πριονιού έχει ασφαλίσει κατάλληλα. Παρακαλούμε έχετε υπόψη σας ότι η έδρα δεν είναι κατάλληλη για την ανύψωση του μηχανήματος κρατώντας το από αυτήν. Για τη μεταφορά, να χρησιμοποιείτε πάντοτε ανυψωτικό περονοφόρο όχημα. Για την ασφαλή ανύψωση, τοποθετείτε τις περόνες κάτω από την κάτω εγκάρσια ράβδο της βάσης με πόδια.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Γα να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Συνιστώμενη λεπίδα πριονιού DW721 / DW722 - DT4303

Για την προστασία του περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η παναχρησιμοποίηση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και ελαπτώνει τη ζήτηση πρώτων υλών.

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των πραιόντων DEWALT όταν φτάσουν στο τέλος του φωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήπτοε εξουσιοδοτημένο αντιπρόσωπο σέρβις, ο οποίος θα το συλλέξει εκ μέρους μας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου σέρβις μέσω επικοινωνίας με το τοπικό γραφείο της DEWALT, στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τους εξουσιοδοτημένους αντιπροσώπους σέρβις της DEWALT καθώς και πλήρη στοιχεία και πρόσωπα επικοινωνίας με την υπηρεσία εξυπηρέτησης μετά την πώληση που διαθέτουμε, υπάρχουν στο διαδίκτυο στη διεύθυνση: www.2helpU.com.

ΕΓΓΥΗΣΗ

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 HMEPΩN EΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ •

Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ •

Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ •

Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαττωματική λόγω ελαττώματος στα υλικά ή την εργασία, η DEWALT εγγυάται ότι θα αντικαταστήσει όλα τα ελαττωματικά εξαρτήματα χωρίς χρέωση ή - κατ' επιλογή μας - θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης
• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης
- Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα
- Έχει παρουσιαστεί απόδειξη αγοράς.
- Το προϊόν επιστρέφεται πλήρες με όλα τα αρχικά μέρη του

Αν επιθυμείτε να υποβάλετε μία αξίωση επί της εγγύησης, απευθυνθείτε στον πωλητή σας ή ελέγξε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT στον κατάλογο της DEWALT ή απευθυνθείτε στο τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT και πλήρη στοιχεία για την υποστήριξή μας μετά την πώληση διατίθενται στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

ΔΙΑΓΡΑΜΜΑ ΓΡΗΓΟΡΗΣ ΑΝΑΦΟΡΑΣ

Строфалос рúθμισης ύψους Μοχλός ασφάλειας λοξοτομής Μοχλός σύσφιέης λοξοτομής Ασφάλεια φαλτσογωνίας Μοχλός σύσφιέης φαλτσογωνίας

Belgique et LuxembourgBelgië en Luxembourg	Black & Decker - DEWALTNieuwlandlaan 7, IZ Aarschot B156B-3200 Aarschotwww.dewalt.be	Dutch Tel: [phone]French Tel: [phone]	Fax: [phone]Fax: [phone]
Danmark	DeWALTSluseholmen 2-42450 København SV	www.dewalt.dk	Tlf: 70201511Fax: [phone]
Deutschland	DeWALTRichard Klinger Str. 1165510 Idstein	Fax: [phone]	Tel: [phone]www.dewalt.de
Ελλάς	Black & Decker (Ελλάς) A.E.Στράβωνος 7 & Βουλιαγμένης 159Γλυφάδα 16674, Αθήνα	Τηλ: [phone]Service: [phone]Φαξ: [phone]	www.dewalt.gr
España	DeWALTParque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]www.dewalt.es
France	DeWALT5, allée des hêtresBP 30084, 69579 Limonest Cedex	Fax: [phone]www.dewalt.fr	Tel: [phone]
SchweizSuisseSvizzera	DeWALTIn der Luberzen 408902 Urdorf		Tel: 01 - 730 67 47Fax: 01 - 730 70 67www.dewalt.ch
Ireland	DeWALTCalpe House Rock HillBlack Rock, Co. Dublin	Fax: [phone]www.dewalt.ie	Tel: [phone]
Italia	DeWALTViale Elvezia 220052 Monza (Mi)	Fax: [phone]www.dewalt.it	Tel: [phone]
Nederlands	Black & Decker - DEWALTJoulehof 124600 AB Bergen Op Zoom	Tel: [phone]Fax: [phone]www.dewalt.nl
Norge	DeWALTPostboks 4613, Nydalen0405 Oslo	Tel: [phone]Fax: [phone]	www.dewalt.no
Österreich	DeWALTWerkzeug Vertriebsges m.b.HOberlaaerstrasse 248A-1230 Wien	Fax: 01 - 66116 - 14www.dewalt.at	Tel: 01 - 66116 - 0
Portugal	DeWALTCentro de Escritórios de Sintra Avenida AlmiranteGago Coutinho, 132/134, Edificio 142710-418 Sintra2710-418 Lisboa	Tel: [phone]	Fax: [phone]www.dewalt.pt
Suomi	DeWALTTeknikantie 1202150 Espoo, Finland	Puh: 010 400 430www.dewalt.fi	Faksi: 0800 411 340
Sverige	DeWALTBox 94431 22 Mölndal	Tel: [phone]Fax: [phone]www.dewalt.se
Türkiye	KALE Hírdavat ve Makina A.Ş.Defterdar Mah. Savaklar Cad. No:15Edirnekapı / Eyüp / İSTANBUL 34050 TÜRKİYE		Tel: [phone]Faks: 0212 533 10 05www.dewalt.com.tr
UnitedKingdom	DeWALT210 Bath Road; Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]
Middle EastAfrica	DeWALTP.O. Box - 17164,Jebel Ali (South Zone), Dubai, UAE		Tel: [phone]Fax: [phone]www.dewalt.ae
