BEDIENUNGSANLEITUNG DW721KN DEWALT

Deutsch (übersetzt von den Originalanweisungen) 20

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

15.06.2009

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	DW721KN		DW722KN
Leistungsaufnahme W 2000 3000
Abgabeleistung	W		1580
Type 2 1
Spannung V	230	400
Sägeblattdurchmesser	mm	300	300
Sägeblattbohrung	mm	30	30
Wellendurchmesser	mm	20	20
Leerlaufdrehzahl, 50 Hz	min ^1	3000	3000
Lastdrehzahl, 50 Hz	min ^1	2760	2650
Leerlaufdrehzahl, 60 Hz	min ^1	3600	-
Lastdrehzahl, 60 Hz	min ^1	3380	-
Schnitttiefe bei 90°	mm	90	90
Max. Ablängleistung bei 0°	mm	507	507
Max. Gehrungsschnittleistung bei 45°rechts	mm	342	342
links	mm	172	172
Schnitttiefe bei 45° mm 60		60
Max. Ablängleistung bei 0°	mm	507	507
Max. Gehrungsschnittleistung bei 45°rechts	mm	247	247
links	mm	272	272
Maße über alles (mit Unterstellbock)	cm	176 x 122 x 77	176 x 122 x 77
	cm	176 x 122 x 147	176 x 122 x 147
Staubabsaugadapter	mm	100	100
Empfohlene Staubabsaugwerte
Luftgeschwindigkeit amAnschluss	m/s	20	20
Durchflussvolumen	m ^3 /h	500	500
Vakuumwert amAnschluss	PA	5000	2400
Staubabsaugöffnung	mm	100	100
Querschnitt	cm ^2	78,5	78,5
Staubabsaugöffnung	mm	40	40
Querschnitt	cm ^2	12,6	12,6
Gewicht	kg	115	115
Automatische Sägeblattbremszeit		< 10s	< 10s
Einschaltdauer	min	1'/3'	1'/3'
Schutzart		IP5X	IP5X
Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 61029-1:
L _3/4 (Schalldruckpegel)	dB(A)	96,5	96,5
K _9/4 (Schalldruckpegel-Messungenauigkeit)	dB(A)	3,0	3,0
L _4/4 (Schalldruckpegel)	dB(A)	109,5	109,5
K _9/4 (Schalldruckpegel-Messungenauigkeit)	dB(A)	3,3	3,3
Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 61029-1:
Schwingungsemissionswert a _h =	m/s ^1	2,0	2,0
Messungenauigkeit K =	m/s ^3	1,5	1,5

HINWEIS: Diese Werte sind Emissionswerte und nicht notwendigerweise Werte für sicheres Arbeiten. Es gibt zwar eine Wechselbeziehung zwischen den Emissions- und den Expositionswerten. Diese können jedoch nicht zuverlässig zur Bestimmung verwendet werden, ob zusätzliche Vorkehrungen erforderlich sind. Zu den Faktoren, die die tatsächliche Exposition des Betriebspersonals beeinflussen, gehören die Eigenschaften des Arbeitsraumes und andere Lärmquellen, z. B. die Anzahl der Geräte und weitere Prozesse in unmittelbarer Nähe. Der zulässige Expositionswert kann außerdem von Land zu Land unterschiedlich sein. Diese Informationen versetzen den Anwender des Gerätes jedoch in die Lage, Gefahren und Risiken besser einzuschatzen.

Sicherungen:

Europa	230 V Werkzeuge	16 Ampere Stromversorgung
	400 V Werkzeuge	16 Ampere, pro Phase

Defi nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Weist auf scharfe Kanten hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DW721KN, DW722KN

DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte gemäß den folgenden Richtlinien und Normen konstruiert wurden: 2006/42/EG, EN 1870-17:2007.

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der Adresse oder beziehen sich auf die Rückseite dieser Betriebsanleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

X. Jopman

Horst Großmann

Vizepräsident für Konstruktion und Produktentwicklung

DEWALT, Richard-Klinger-Straße 11,

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen.

Allgemeine Sicherheitsanweisungen

WARNUNG! Bei der Verwendung von Elektrowerkzeugen sollten grundlegende Sicherheitsvorkehrungen immer beachtet werden, um die Gefahr von Brand, Stromunfall und Verletzungen zu reduzieren. Zu diesen Vorkehrungen gehören:

Lesen Sie alle diese Anweisungen, bevor Sie versuchen, das Produkt in Betrieb zu nehmen. Bewahren Sie diese Anweisungen auf.

BEWAHREN SIE DIESE BETRIEBSANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF

1. Halten Sie den Arbeitsbereich sauber.

Unaufgeräumte Bereiche und Werkbänke begünstigen Verletzungen.

2. Berücksichtigen Sie die Arbeitsumgebung.

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung. Sorgen Sie für eine gute Ausleuchtung (250-300 Lux) des Arbeitsbereiches. Verwenden Sie das Gerät nicht, wenn die Gefahr von Brand oder Explosion besteht, z. B. in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor Stromunfällen.

Vermeiden Sie Körperkontakt mit geerdeten Flächen (z. B. Rohrleitungen, Radiatoren, Kochplatten und Kühlgärte). Wenn Sie das Gerät unter extremen Bedingungen verwenden (z. B. bei hoher Luftfeuchtigkeit oder wenn Metallstaub erzeugt wird usw.) kann die Sicherheit hinsichtlich des elektrischen Stroms erhöht werden, indem ein Trenntransformator oder ein (Fl) Fehlerstromschutzschalter zwischengeschaltet wird.

4. Halten Sie andere Personen fern.

Lassen Sie nicht zu, dass Personen, insbesondere Kinder, die nichts mit der Arbeit zu tun haben, das Gerät oder das Verlängerungskabel berühren, und halten Sie sie vom Arbeitsbereich fern.

5. Verwahren Sie nicht genutzte Geräte.

Die Geräte müssen an einem trockenen und sicher verschlossenem Ort, für Kinder unzugänglich, gelagert werden, wenn sie nicht in Gebrauch sind.

6. Überlasten Sie das Gerät nicht.

Das Gerät wird seine Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

7. Verwenden Sie das passende Gerät.

Überlasten Sie nicht kleine Geräte mit Aufgaben für Hochleistungsgeräte. Verwenden Sie die Geräte nicht für bestimmungsfremde Aufgaben. Verwenden Sie z. B. keine Kreissägen für das Sägen von Ästen oder Holzklötzen.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine lose Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Bei Arbeiten im Freien ist rutschfestes Schuhwerk zu empfehlen. Tragen Sie einen Haarschutz, um langes Haar festzuhalten.

9. Verwenden Sie die persönliche Schutzausrüstung.

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Schutz- oder Staubschutzmaske bei Arbeiten, bei denen Staub oder umherfliegende Teile entstehen. Wenn diese Teile sehr heiß werden können, tragen Sie auch eine hitzebeständige Schürze. Tragen Sie immer einen Gehörschutz. Tragen Sie immer einen Schutzhelm.

10. Schließen Sie die Staubabsaugung an.

Wenn Geräte für den Anschluss an eine Staubabsaugung und -sammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden.

11. Überlasten Sie das Kabel nicht.

Zerren Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Kabel fem von Hitze, Öl und scharfen Kanten. Tragen Sie das Gerät niemals am Kabel.

12. Fixieren Sie das Werkstück.

Wenn möglich, verwenden Sie Klemmen oder einen Schraubstock zum Fixieren des Werkstücks. Dies ist sicherer als das Halten mit den Händen und lässt Ihnen beide Händen für die Gerätebedienung frei.

13. Übernehmen Sie sich nicht.

Achten Sie immer auf richtigen Stand und Gleichgewicht.

14. Warten Sie die Geräte sorgfältig.

Halten Sie Schneidwerkzeuge scharf und sauber, um eine bessere und sicherere Leistung zu erzielen. Befolgen Sie die Anweisungen für Schmierung und Zubehörwechsel. Prüfen Sie die Geräte regelmäßig und lassen Sie sie bei Beschädigung durch eine autorisierte Kundendienstwerkstatt reparieren. Halten Sie Griffe trocken, sauber und öl- und fettfrei.

15. Trennen Sie die Geräte vom Netz.

Wenn nicht in Gebrauch, vor der Wartung oder beim Zubehörwechsel, z. B. von Sägeblättern, Bits und Schneidvorsätzen, trennen Sie das Gerät von der Stromversorgung.

16. Entfernen Sie Einstell- und Werkzeugschlüssel.

Machen Sie es sich zur Gewohnheit zu prüfen, dass alle Einstell- und Werkzeugschlüssel vom Gerät entfernt sind, bevor Sie das Gerät in Betrieb nehmen.

17. Vermeiden Sie unbeabsichtigtes Starten.

Tragen Sie das Gerät nicht mit dem Finger am Schalter. Stellen Sie sicher, dass das Gerät in der „AUS“-Position ist, bevor Sie es anschließen.

18. Verwenden Sie Verlängerungskabel für den Außenbereich.

Prüfen Sie vor der Verwendung das Verlängerungskabel und ersetzen Sie es, wenn es beschädigt ist. Wenn Sie das Gerät im Freien einsetzen, verwenden Sie nur Verlängerungskabel, die für den Außeneinsatz bestimmt und entsprechend gekennzeichnet sind.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Verwenden Sie Ihre praktische Vernunft. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Medikamenten oder Alkohol stehen.

20. Überprüfen Sie, ob Teile beschädigt sind.

Vor dem Einsatz prüfen Sie das Gerät und das Netzkabel sorgfältig, um zu gewährleisten, dass es ordnungsgemäß funktionieren und seine bestimmungsgemäße Funktion erfüllen wird. Prüfen Sie, ob bewegliche Teile ausgerichtet, verzogen oder ausgeschlagen, ob Teile oder Anbauteile gebrochen oder in einem Zustand sind, der den Betrieb beeinträchtigen kann. Beschädigte Schutzabdeckungen oder andere Teile müssen durch eine autorisierte Kundendienstwerkstatt richtig repariert oder ersetzt werden, sofern in dieser Betriebsanleitung nicht anderes angegeben ist. Lassen Sie jeden beschädigten oder defekten Schalter durch eine autorisierte Kundendienstwerkstatt austauschen. Verwenden Sie das Gerät nicht, wenn Sie es mit dem Schalter nicht ein- und ausschalten können. Versuchen Sie niemals selbstständige Reparaturen.

WARNUNG! Wenn Sie Zubehör oder Anbauteile verwenden oder das Gerät für Aufgaben einsetzen, die nicht in dieser Betriebsanleitung empfohlen sind, kann die Gefahr von Verletzungen entstehen.

21. Lassen Sie Ihr Gerät durch Fachpersonal reparieren.

Dieses Elektrogerät erfüllt die maßgeblichen Sicherheitsvorschriften. Reparaturen sollten nur durch Fachpersonal unter Verwendung von Originalersatzteilen erfolgen, da sonst erhebliche Gefahren für den Verwender entstehen können.

Zusätzliche Sicherheitsvorschriften für Radialarmsägen

• Sichern Sie die Stromversorgung mit einer passenden Sicherung oder einem passenden Schutzschalter ab.
• Halten Sie die Laufbahnen am Radialarm und die Rollschlittenlageraggregat sauber und fettfrei.
• Stellen Sie vor Einschalten der Säge sicher, dass der Anschlag in der richtigen Position ist. Das Sägeblatt sollte das Werkstück erst berühren, wenn die Säge am Griff gezogen wird.

DEUTSCH

- Stellen Sie den Fingerschutz immer so ein, dass er über den fixierten Anschlag führt oder sich 3 mm über der Werkstückoberfläche befindet, je nachdem, was höher ist.

- Prüfen Sie regelmäßig die Einstellungen auf Genauigkeit und justieren Sie, falls erforderlich, nach.

- Stellen Sie sicher, dass das Sägeblatt in die richtige Richtung dreht und dass die Zähne zum Anschlag hin zeigen.

- Stellen Sie sicher, dass alle Arretierhebel vor Inbetriebnahme festgezogen sind.

- Betreiben Sie das Gerät niemals, ohne dass alle Schutzvorrichtungen angebracht sind.

- Schützen Sie das Sägeblatt mit der Sägeblatt-Schutzhaube, wenn die Säge nicht in Betrieb ist.

- Trennen Sie das Gerät vom Stromnetz, wenn es nicht in Betrieb ist, beim Sägeblattwechsel oder bei der Wartung.

- Verwenden Sie immer die korrekten, geschärften Sägeblätter, die gemäß EN 847-1 hergestellt sind, mit einem Spanwinkel von +/- 5 mm.

- Verwenden Sie niemals Sägeblätter, deren ausgewiesene Höchstdrehzahl unter der Drehzahl der Welle liegt.

- Verwenden Sie keine HSS-Sägeblätter.

- Der empfohlene Sägeblattdurchmesser ist den technischen Daten zu entnehmen.

- Blockieren Sie nicht den Motorlüfter, um die Motorwelle anzuhalten.

- Stellen Sie vor Gebrauch sicher, dass Schutzabdeckungen, Bremse, Rückholautomatik und Sperren richtig funktionieren. Benutzen Sie das Gerät nicht, wenn diese Vorrichtungen defekt sind.

- Beim Sägen von runden Werkstücken verwenden Sie IMMER einen passenden Sägetisch oder Prismen, um ein Rotieren des Werkstücks zu vermeiden.

- Erzwingen Sie nicht den Sägevorgang. (Abwürgen oder teilweises Abwürgen des Motors kann zu schweren Schäden führen). Lassen Sie den Motor auf Volldrehzahl kommen, bevor Sie sägen.

- Heben Sie das Gerät nicht am Sägetisch hoch.

- Sägen Sie keine Eisen- oder Nichteisenmetalle und kein Mauerwerk.

- Tragen Sie kein Schmiermittel auf das Sägeblatt auf, wenn es sich dreht.

- Halten Sie beide Hände fern vom Sägeblattbereich, wenn die Säge an das Stromnetz angeschlossen ist.

- Greifen Sie nicht während des Betriebs um das Sägeblatt herum.

- Kommen Sie mit Ihren Händen nicht näher als 150 mm an das Sägeblatt während des Sägens.

- Verwenden Sie keine beschädigten oder genissenen Sägeblätter.

- Ersetzen Sie den Anschlag, wenn er beschädigt ist und/oder keine richtige Unterstützung mehr bietet. Anschläge müssen regelmäßig ersetzt werden.

- Achten Sie IMMER auf einen sicheren Betrieb. Die Radialarmsägen müssen auf dem Boden mit Bolzen mit 8 mm Durchmesser und einer Mindestlänge von 80 mm befestigt werden.

WARNUNG! Beim Sägen von runden Werkstücken müssen diese gegen Rotieren mit einer Spannvorrichtung oder Halterung gesichert werden.

- Verwenden Sie das Gerät nicht an Orten mit Temperaturen unter -5^ C oder über 40^ C. Die optimale Temperatur beträgt 20 ^ C.

- Die Bediener des Gerätes sollten über die Faktoren aufgeklärt werden, die sich auf die Lärmexposition auswirken (z. B. Verwendung von geräuschgedämpften Sägeblättern und die Wartung des Gerätes). Melden Sie Defekte am Gerät und an den Schutzvorrichtungen oder Sägeblättem sofort, wenn sie bemerkt werden. Stellen Sie sicher, dass der Anwender für Verwendung, Einstellung und Betrieb des Gerätes in geeigneter Weise geschult ist.

- Beim Sägen von Holz schließen Sie das Gerät an eine Staubsammelvorrichtung an. Berücksichtigen Sie immer Faktoren, die die Exposition an Staub beeinflussen, wie z. B.:

- Materialart der Werkstücke (Spanplatten erzeugen mehr Staub als Holz).

- Korrigieren Sie die Einstellung des Sägeblattes.

- Stellen Sie sicher, dass die lokale Absaugung sowie die Hauben, Lenkbleche und Schachte richtig eingestellt sind.

- Tragen Sie immer Arbeitshandschuhe, wenn Sie das Gerät warten, mit rauen Werkstücken umgehen oder das Sägeblatt wechseln.

- Wenn bei Leerlauf eine Störung oder ein Ausfall der Stromversorgung auftritt, lassen Sie den Griff sofort los und stellen Sie sicher, dass der Sägekopf automatisch in seine Ruhestellung zurückkehrt.

WARNUNG! Defekte Elektrokabel müssen sofort ersetzt werden.

WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Vergewissem Sie sich, dass der Schalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

- Melden Sie den Fehler und kennzeichnen Sie die Maschine in geeigneter Form, damit andere Personen die defekte Maschine nicht verwenden.

- Wenn das Sägeblatt beim Sägen aufgrund anomaler Vorschubkraft blockiert, schalten Sie die Maschine ab und trennen Sie sie von der Stromzufuhr. Entfernen Sie das Werkstück und stellen Sie sicher, dass sich das Sägeblatt frei dreht. Schalten Sie die Maschine ein und starten Sie einen neuen Sägevorgang mit reduzierter Vorschubkraft.

Restrisiken

Folgende Risiken sind mit der Verwendung von Radialarmsägen untrennbar verbunden:

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden.

Diese sind:

- Verletzungen durch die Berührung von rotierenden Teilen.

- Schwerhörigkeit.

- Unfallgefahren durch nicht abgedeckte Stellen des rotierenden Sägeblattes.

- Verletzungsgefahr beim Sägeblattwechsel.

- Gefahr, beim Öffnen der Schutzabdeckungen die Finger zu quetschen.

- Gesundheitsrisiken durch das Einatmen von Staub, der beim Sägen von Holz, besonders Eiche, Buche und MDF-Platten, entsteht.

Schilder am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Wenn das Stromkabel beschädigt ist, trennen Sie sofort den Stecker von der Stromquelle.

Trennen Sie immer den Stecker vom Netz, bevor Sie Einstellungen oder Service-/Wartungsarbeiten durchführen.

Packungsinhalt

Die Packung enthält:

1 vormontierte Radialarmsäge
2 Tischleisten (1 rechts, 1 links)
2 Anschläge (1 rechts, 1 links)
2 Tischverbreiterungen (1 rechts, 1 links)
1 Staubstutzen
1 Karton mit:

1 Unterstellbock

(4 Beine, 4 Querschienen, 24 Schrauben M8 x 16, 24 Muttern M8 und 48 Unterlegscheiben D8)

1 Skinverpackung mit:

1 Maulschlüssel 22 mm
1 Steckschlüssel 13 mm
4 Inbusschlüssel (3, 4, 5, 6 mm)
1 Kurbel zur Höhenverstellung
1 Kreuzschlitzschraube M4,2 x 16 4 Tischverbreiterungsstützen

19 Schrauben M8 x 25
19 Unterlegscheiben D8
19 Muttern M8

1 Gummieinsatz
6 Holzeinsätze
3 Schrauben M8 x 16
3 Unterlegscheiben D8
1 Betriebsanleitung
1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

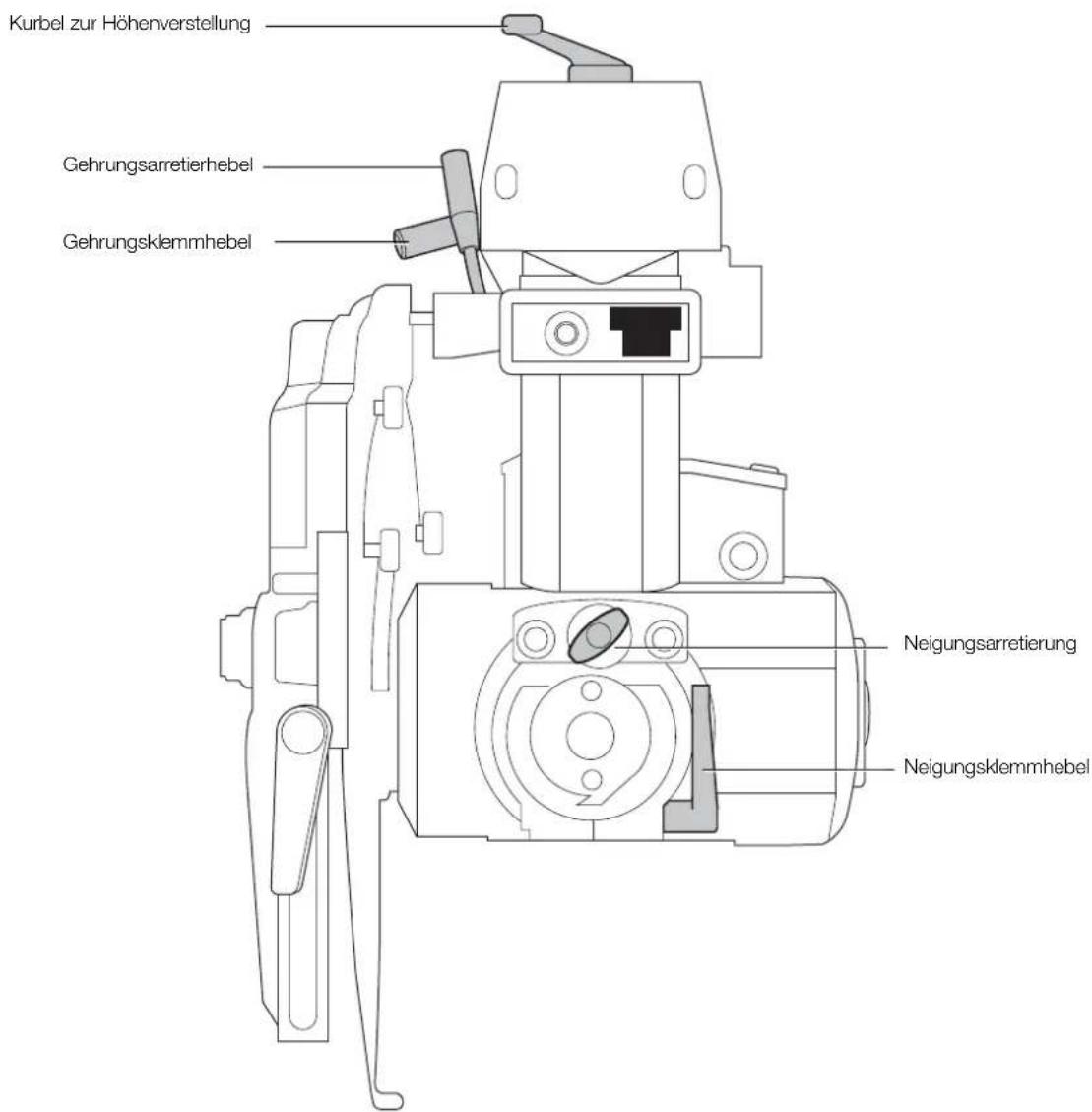

Beschreibung (Abb. [fi g.] 1)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Ein/Aus-Schalter
b. Griff
c. vordere Schutzabdeckung
d. untere Schutzabdeckung
e. fest montierte Tischplatte

f. Querschienen

g. Bein

h1. linker Anschlag (klein)
h2. rechter Anschlag (groß)

i. Staubstutzen
j. Gehrungsarretierhebel
k. Gehrungsklemmhebel
I. Kurbel zur Höhenverstellung

m. Radialarm

n. Endkappe
o. Kabel
p. Staubaustritt
q. Sägeaggregat

r. Motor

s1. linke Tischleiste
s2. rechte Tischleiste
t1. linke Tischverbreiterung
t2. rechte Tischverbreiterung

u. Neigungsskala
v. Rollschlittenaggregat
w. Nullspannungsauslöser
x. Elektronischer Kontrollkasten

VERWENDUNGSZWECK

Die Radialarmsäge wurde für den professionellen Einsatz beim Holzsägen konstruiert. Dieses Hochpräzisionsgerät kann problemlos und schnell für Abläng-, Neigungs- und Gehrungsschnitte eingestellt werden. Für optimale Sicherheit verfügen alle wesentlichen Einstellungen über eine Arretierung und eine Verriegelung. Schauen Sie auch auf die Abbildung zur schnellen Orientierung am Ende dieses Abschnittes. Diese Säge wurde für den Einsatz mit einem Hartmetallsägeblatt mit 300 mm Durchmesser konstruiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Die Radialarmsäge ist ein Gerät für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Gerätes geeignet ist (siehe technische Daten). Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. Die maximale Kabellänge ist 30 m.

EINPHASENGERÄTE

Verwenden Sie ein zugelassenes dreiadriges Verlängerungskabel, das für die Leistungsaufnahme dieses Gerätes geeignet ist (siehe technische Daten). Die Mindestleiterfläche beträgt 1,5 mm².

DREIPHASENGERÄTE

Stellen Sie sicher, dass das Kabel über 5-polige CEE 16A Industriestecker/-koppler (neutral muss angeschlossen sein) gemäß IEC 60309 verfügt.

Spannungsabfälle

Einschaltströme verursachen kurzfristige Spannungsabfälle unter ungünstigen Bedingungen bei der Stromversorgung könnten andere Geräte mitbetroffen werden.

Wenn die Systemimpedanz der Stromversorgung unter 0,25 Ω liegt, sind Störungen unwahrscheinlich.

Die Anschlussdosen für dieses Gerät müssen mit 16 A-Abschaltsicherungen (träge) abgesichert sein.

ZUSAMMENBAU UND EINSTELLUNG

WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Für eine optimale Leistung ihrer Säge ist es unbedingt notwendig, dass Sie den nachfolgenden Abschnitten gemäß vorgehen.

Einstellen

MONTAGE DER KURBEL FÜR DIE HÖHENEINSTELLUNG (ABB. 1, 2)

1. Bringen Sie die Kurbel (I) für die Höheneinstellung mit der Kreuzschlitzschraube an.

HINWEIS: Der Rückholautomatikam muss eventuell bewegt werden, um die Höheneinstellung vomehmen zu können.

DEUTSCH

1. Drehen Sie die Höheneinstellkurbel hoch genug, um Platz für das Entfernen verschiedener Teile unter dem Motor zu ermöglichen.

MONTAGE DES UNTERSTELLBOCKS (ABB. 1, 3, 4)

Die Elemente des Unterstellbocks und die Schrauben sind separat verpackt.

1. Entnehmen Sie alle Elemente aus der Verpackung.
2. Verriegeln Sie den Arm mithilfe des Gehrungsklemmhebels (k).
3. Kippen Sie das Gerät vorsichtig aus der Palette, bis die Rückseite der Säule auf dem Boden aufliegt.

4. Legen Sie ein Holzstück (y) unter die Tischkante (Abb. 3).

5. Montieren Sie die Beine (g) wie dargestellt, mithilfe der mitgelieferten Muttern, Schrauben und Unterlegscheiben.

HINWEIS: Ziehen Sie nicht fest.

1. Montieren Sie die Querschienen (f) (Abb. 4).

2. Ziehen Sie alle Schrauben richtig fest.

3. Kippen Sie das Aggregat in die aufrechte Stellung.

WARNUNG: Das Gerät muss immer eben und stabil stehen.

WICHTIG: Eventuell ist Hilfe notwendig, um das Aggregat abzusenken oder anzuheben.

MONTAGE DER RÜCKHOLAUTOMATIK (ABB. 1, 5–10)

1. Die Rückholautomatik wird vormontiert geliefert, wie in Abb. 5 dargestellt.
2. Lockem Sie die Rückholautomatik-Feststellschraube (z) mit dem 6-mm-Inbusschlüssel, um ein Drehen des Rückholautomatiksystems zu ermöglichen (Abb. 6).
3. Entriegeln und bewegen Sie den Sägekopf (Abb. 7).
4. Drehen Sie die Rückholautomatik. Setzen Sie die zweite Schraube (aa) ein.

HINWEIS: Nicht festziehen (Abb. 8).

1. Stellen Sie die Rückholautomatik ein und überprüfen Sie dabei die richtige Ausrichtung mit dem Rollschlitten (v) (Abb. 1, 9).

2. Der Sägeaggregatanschlag muss so eingestellt sein, dass die Sägeaggregatlager nicht die hintere Begrenzung der Lagerlaufflächen berühren. Stellen Sie die Bewegungspuffer (bb) so ein, dass der Gummipuffer (cc) an die Rückseite des Längsschnittfeststellergehäuses stößt (Abb. 10).

WARNUNG: Der Sägekopf muss immer in der Ruheposition verriegelt sein.

1. Ziehen Sie alle Schrauben fest.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

MONTAGE DER TISCHVERBREITERUNG (ABB. 1, 11–18)

1. Montieren Sie zwei der Tischverbreiterungsstützen (dd) an jeder Seite der festen Tischplatte (e) mithilfe der M8 x 25-Schrauben (Abb. 11).
2. Platzieren Sie eine Tischverbreiterung (t) auf der Tischverbreiterungsstütze (Abb. 12). Wiederholen Sie den Vorgang mit der anderen Tischverbreiterung.
3. Prüfen Sie, dass die Tischverbreiterungen mit der festen Tischplatte fluchten, und drehen Sie die Schrauben handfest.

WARNUNG: Die Tischverbreiterungen und die feste Tischplatte MÜSSEN bündig anliegen.

1. Setzen Sie 3 Dübel in den kleineren linken Anschlag (h1) und 3 Dübel in den größeren rechten Anschlag (h2) (Abb. 1, 13).

2. Richten Sie die Dübel im linken Anschlag an den Löchem der linken Seite in der festen Sägetischplatte aus und drücken Sie sie fest zusammen (Abb. 14).

3. Wiederholen Sie den Vorgang mit dem rechten Anschlag.

4. Richten Sie die hintere linke Sägetischleiste (s1) an den Dübeln im linken Anschlag aus und drücken Sie sie fest zusammen (Abb. 15). Ziehen Sie die Sägetischklemme (ee) mit dem Steckschlüssel fest (Abb. 16).

5. Setzen Sie eine M8 x 25-Schraube und eine D8-Unterlegscheibe in die hintere linke Sägetischleiste und ziehen Sie sie richtig fest (Abb. 17, 18).

6. Wiederholen Sie den Vorgang bei der hinteren rechten Sägetischleiste.

MONTAGE DES STAUBSTUTZENS (ABB. 19, 20)

1. Montieren Sie den Staubanschluss in seiner Position hinter der Säulenbasis.
2. Setzen Sie 3 M8 x 16-Schrauben und D8—Unterlegscheiben in den Staubanschluss und die Basislöcher.
3. Ziehen Sie alle 3 M8-Muttern mit dem 13-mm-Steckschlüssel fest und dem geöffneten Mehrzweckschlüssel.

MONTAGE DES KABELHALTERS (ABB. 21, 22)

1. Entfernen Sie die Kreuzschlitzschraube (ff).
2. Montieren Sie den Kabelhalter (gg) und setzen Sie die Kreuzschlitzschraube wieder ein.
3. Entfernen Sie die Kabelklemmen (hh, ii) am Sägeam und schrauben Sie sie mit dem Kabel wieder an.

WARNUNG: Der Sägearm muss sich waagerecht und senkrecht frei bewegen können.

MONTAGE DES ELEKTRONIK-KONTROLLKASTENS (ABB. 23)

Am Netzkabel ist der elektronische Steuerkasten (x) mit dem spannungsfreien Auslöseschalter (w), der Bremsvorrichtung und dem Motorüberlastungsschutz mit automatischer Rückstellung angeschlossen.

1. Entfernen Sie die Muttern von den Schrauben (jj), die hinten aus dem Kasten (x) herausragen.
2. Halten Sie den Kasten hinten gegen den Sägetischrahmen links von der Säulenbasis und setzen Sie die Schrauben in die entsprechenden Löcher ein.
3. Setzen Sie die Muttern wieder auf die Schraubenenden auf und ziehen Sie sie fest.

MONTAGE DES SÄGEBLATTES (ABB. 24–33)

1. Vergewissern Sie sich, dass die Sägearmposition bei 0° liegt, und heben Sie den Sägearm (m) in die obere Position (Abb. 24).

2. Lockern Sie die Schutzabdeckungsschraube (kk) und heben Sie die Schutzabdeckung (d) weg (Abb. 25).

3. Setzen Sie den 6-mm-Inbusschlüssel auf die Motorwelle und den 13-mm-Schlüssel auf die Sägeblattschraube (Abb. 26) und drehen Sie den Schlüssel im Uhrzeigersinn, um die Sägeblattschraube (II) und den äußeren Flansch (mm) zu entfernen.

4. Nehmen Sie das Sägeblatt von der Welle und setzen Sie das Sägeblatt in den Schlitz (nn) des Sägetischanschlags. Die Sägezähne DÜRFEN NICHT die Welle berühren (Abb. 27, 28).

5. Lösen Sie den Sägekopf und bewegen Sie den Sägekopf vorwärts, bis das Sägeblatt aus dem Schlitz (nn) entfernt werden kann. Setzen Sie das neue Sägeblatt (oo) in den Schlitz (nn) und bewegen Sie den Sägekopf langsam in die (verriegelte) Ruhestellung. Achten Sie dabei darauf, dass die Sägezähne nicht die Welle berühren (Abb. 29–31).

6. Setzen Sie das neue Sägeblatt auf den Innenflansch (qq). Setzen Sie den Außenflansch auf die Welle. Setzen Sie einen 6-mm-Inbusschlüssel auf ein Ende der Motorwelle und den 13-mm-Schlüssel auf die Sägeblattschraube und drehen Sie die Sägeblattschraube und den Außenflansch fest (Abb. 32).

7. Senken Sie die Schutzabdeckung ab, bis der Abdeckungsschlitz an der Abdeckungsschraube ausgerichtet ist, und ziehen Sie die Schraube fest (Abb. 33).

8. Der Sägekopf ist jetzt bereit zum Sägen.

WARNUNG: Die Zähne des neuen Sägeblattes sind sehr scharf und stellen eine Gefahr dar.

WARNUNG: Die Drehrichtung ist durch den Pfeil am Motor angegeben.

WARNUNG: Vergewissem Sie sich, dass die Unterlegscheibe der Welle gegen den Außenflansch anliegt.

ÜBERPRÜFUNG DER PARALLELITÄT DES SÄGEARMS UND DER SÄGETISCHPLATTE (ABB. 1, 34)

1. Senken Sie das Sägeblatt (oo), bis es die feste Sägetischfläche (e) eben berührt.

2. Lösen Sie den Gehrungsarretierhebel (j) und den Gehrungsklemmhebel (k).

3. Ziehen Sie das Sägeblatt vorwärts bis über den Anschlag, schwenken Sie dann den Sägearm, sodass das Sägeblatt die Sägetischfläche über ihre Breite wischt.
4. Wiederholen Sie den Vorgang mit dem Sägeblatt in der hinteren Position und stellen Sie, falls erforderlich, die hintere Schraube ein.

ÜBERPRÜFUNG DES RECHTEN WINKELS ZWISCHEN SÄGEBLATT UND SÄGETISCHFLÄCHE (ABB. 1, 35–37)

1. Setzen Sie den Sägearm (m) zurück in die mittlere Position.

2. Leben Sie einen Stahlwinkel (rr) an den Sägeblattkorpus an (Abb. 35).

3. Falls eine Einstellung erforderlich ist, gehen Sie wie folgt vor:

a. Entfernen Sie den Neigungsanzeiger (tt) durch Lösen der beiden Schrauben (uu) (Abb. 36).
b. Lösen Sie alle drei jetzt sichtbaren Innensechskantschrauben (Abb. 37).
c. Setzen Sie einen Inbusschlüssel auf die Motorwelle und klopfen Sie, bis das Sägeblatt flach am Stahlwinkel anliegt.

1. Ziehen Sie alle Schrauben richtig fest.

WARNUNG: Besonders wichtig ist es, die zentrale Innensechskantschraube festzuziehen.

1. Setzen Sie die Neigungsanzeigescheibe (tt) so ein, dass sie an der Anzeige (ss) bei 0° anliegt.

ÜBERPRÜFUNG, DASS DER ABLÄNGTRAVELLER IM RECHTEN WINKEL ZUM ANSCHLAG STEHT (ABB. 38–42)

1. Ziehen Sie das Sägeblatt bis vor den Anschlag (Abb. 38).
2. Setzen Sie einen Winkel (rr) auf ein Stück Brett und gegen den Anschlag, sodass das Sägeblatt eben berührt wird, wie dargestellt.
3. Ziehen Sie das Sägeblatt zu sich hin und prüfen Sie, dass das Sägeblatt parallel zum Winkel fährt.
4. Falls eine Einstellung erforderlich ist, gehen Sie wie folgt vor:

a. Setzen Sie die Gehrungsarretierung (j) auf die 0°-Position und lösen Sie den Gehrungsklemmhebel (k), wie in Abb. 39 dargestellt.
b. Lösen Sie die Sicherungsmutter (v v) auf beiden Seiten des Sägearms (m), wie in Abb. 40 dargestellt.

1. Um den Sägearm (m) nach links zu justieren, lösen Sie den Bolzen (ww) rechts am Sägearm und ziehen Sie den gegenüberliegenden Bolzen fest (Abb. 41).

2. Um den Sägeam (m) nach rechts zu justieren, lösen Sie den Bolzen (ww) links am Sägearm und ziehen Sie den gegenüberliegenden Bolzen fest.

3. Gehen Sie in kleinen Schritten vor und prüfen Sie die Justierung nach jedem Schritt, wobei die Hebel (j, k) eingerastet sein müssen.

RNUNG: Überdrehen Sie die Bolzen nicht.

1. Ziehen Sie die Sicherungsmuttern (v v) fest.
2. Justieren Sie die Anzeige (xx) auf der Gehrungsskala (yy), sodass sie 0° anzeigt (Abb. 42).

Montage der Sägeblattabdeckung (Abb. 43)

Die Sägeblattabdeckung ist ein Mehrzweckaggregat, das die folgenden Sicherheitsmerkmale aufweist:

• Vordere Abdeckung (c) und federgehaltene hintere Abdeckung (d) für den vollständigen Sägeblattschutz.
• Staubabsaugadapter (a1).
• Justierbarer Fingerschutz (a2) für Ablängarbeiten.

NEIGUNGSSKALA (ABB. 44)

Prüfen Sie, dass die Neigungsskala (u) 0° anzeigt, wenn sie für einen vertikalen Schnitt positioniert ist.

Falls erforderlich, lösen Sie die Schrauben (uu) und justieren Sie die Anzeige auf 0°.

GEHRUNGSSKALA (ABB. 42)

Prüfen Sie, dass die Gehrungsskala (yy) 0° anzeigt, wenn sie für einen vertikalen Schnitt positioniert ist.

Justieren Sie die Anzeige (xx) auf 0° mithilfe der Schraube (zz). Der Sägearm hat Voreinstellungen bei 45° links und rechts und bei 0°.

BETRIEB

Betriebsanweisungen

WARNUNG:

• Beachten Sie immer die Sicherheitsanweisungen und geltenden Vorschriften.
• Stellen Sie sicher, dass das Sägegut sicher fixiert ist.
• Üben Sie nur leichten Druck auf das Gerät aus und üben Sie keinen seitlichen Druck auf das Sägeblatt aus.
  • Vermeiden Sie eine Überlastung.

WARNUNG:

• Setzen Sie ein geeignetes Sägeblatt ein. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die Höchstdrehzahl des Gerätes darf die Höchstdrehzahl des Sägeblattes nicht überschreiten.
• Versuchen Sie nicht, übermäßig kleine Werkstücke zu sägen.
• Das Sägeblatt muss frei sägen können. Überlasten Sie es nicht.
• Lassen Sie den Motor auf volle Drehzahl kommen, bevor Sie sägen.
• Stellen Sie sicher, dass alle Arretierknöpfe und Klemmen fest sind.
• Betreiben Sie das Gerät niemals, ohne dass alle Schutzvorrichtungen angebracht sind.
• Heben Sie das Gerät niemals an der Sägetischplatte an.
• Prüfen Sie immer, dass der Schlitz im Sägetisch passend ist.
• Beachten Sie immer Abb. L zur Überprüfung der Anschlagposition und des Anschlagtyps.

Anwender in Großbritannien werden auf die „Woodworking machines regulations 1974“ mit ihren späteren Ergänzungen hingewiesen.

EIN- UND AUSSCHALTEN (ABB. 1)

Der Ein-/Ausschalter Ihrer Radialarmsäge bietet mehrere Vorteile:

• Nullspannung-Auslösefunktion: Sollte der Strom aus einem beliebigen Grund abgeschaltet werden, muss der Schalter bewusst wieder eingeschaltet werden.
• Motorüberlastungsschutz: Wird der Motor überlastet, wird die Stromzufuhr zum Motor abgeschaltet. In einem solchen Fall lassen Sie den Motor 10 Minuten lang abkühlen und drücken Sie dann den Resetknopf.
• Bremssystem: Nach dem Ausschalten stoppt das Bremssystem das Sägeblatt innerhalb von 10 Sekunden.
• Der Schalter hat nur eine Dauerbetriebsfunktion.

Um das Gerät einzuschalten, drücken Sie den grünen Betätigungsschalter (a) im Griff (b). Wenn der Betätigungsschalter losgelassen wird, stoppt das Gerät automatisch.

PROBESCHNITT (ABB. 1)

1. Arretieren Sie den Gehrungsklemmhebel (k) bei eingerastetem Gehrungsarretierhebel (j) so, dass das Sägeblatt für einen Ablängschnitt bei 0° positioniert ist.
2. Senken Sie den Sägearm ab, bis das Sägeblatt fast die Sägetischfläche berührt.
3. Legen Sie das Werkstück vome an den Anschlag an.
4. Schalten Sie das Gerät ein und senken Sie den Sägearm, um es dem Sägeblatt zu ermöglichen, eine flache Nut in die Sägetischplatte zu sägen.
5. Ziehen Sie das Sägeblatt zu sich hin, damit es einen senkrechten Schlitz in den Holzanschlag und durch das Werkstück sägt.
6. Bringen Sie das Sägeblatt wieder in die Ruhestellung und schalten Sie aus.
7. Prüfen Sie, dass der Schnitt genau 90° in allen Ebenen beträgt, und justieren Sie, falls erforderlich.

Grundschnitte (Abb. 45–53)

WARNUNG: Die Zähne des neuen Sägeblattes sind sehr scharf und stellen eine Gefahr dar.

ABLÄNGEN (ABB. 45)

1. Bringen Sie den Radialarm in einen rechten Winkel zum Anschlag.
2. Rasten Sie den Gehrungsarretierhebel (j) bei 0° ein und ziehen Sie den Gehrungsklemmhebel (k) fest.
3. Senken Sie das Sägeblatt herab.
4. Justieren Sie den Fingerschutz (a2) so, dass es eben das Werkstück freilässt.
5. Wenn kein Schlitz in der Sägetischfläche ist, sägen Sie einen, wie oben beschrieben.
6. Halten Sie das Werkstück gegen den Anschlag. Dabei halten Sie Ihre Finger weit vom Sägeblattweg entfernt.
7. Schalten Sie ein und ziehen Sie das Sägeblatt langsam durch den Anschlag und das Werkstück.
8. Bringen Sie das Sägeblatt wieder in die Ruhestellung und schalten Sie aus.

GEHRUNGSSCHNITTE (ABB. 46, 47)

1. Lösen Sie den Gehrungsarretierhebel (j) und den Gehrungsklemmhebel (k).
2. Schwenken Sie den Sägearm in den gewünschten Winkel auf der Gehrungsskala.
3. Für 45° oder rechts rasten Sie den Gehrungsarretierhebel (j) ein und arretieren Sie mit dem Gehrungsklemmhebel (k).
4. Für Zwischenwinkelgrade verwenden Sie nur den Gehrungsklemmhebel.
5. Fahren Sie fort, wie bei Ablängen beschrieben.

NEIGUNGSSCHNITTE (ABB. 45, 48)

1. Stellen Sie den Sägearm wie für einen 0°-Ablängschnitt ein.
2. Heben Sie das Sägeblatt weit genug über die Sägetischfläche an.
3. Lösen Sie den Neigungsklemmhebel (a3) und ziehen Sie die Neigungsarretierung (a4) heraus.
4. Kippen Sie den Motor in den gewünschten Winkel auf der Neigungsskala (u).
5. Für 45° rechts, rasten Sie die Neigungsarretierung (a4) ein und arretieren Sie den Neigungsklemmhebel (a3).
6. Für Zwischenwinkelgrade verwenden Sie nur den Neigungsklemmhebel.
7. Fahren Sie fort wie bei einem senkrechten Ablängschnitt.

DOPPELGEHRUNGSSCHNITT (ABB. 47)

Dieser Schnitt ist eine Kombination aus Gehrungs- und Neigungsschnitt.

1. Stellen Sie den gewünschten Neigungswinkel ein.
2. Schwenken Sie den Sägearm auf die gewünschte Gehrungsposition.
3. Fahren Sie fort wie bei Gehrungsschnitten.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

HINWEIS: Die mechanische Bremse bedarf keiner Wartung.

WICHTIG: Ersetzen Sie abgenutzte feste Sägetischflächen und Anschläge.

WARNUNG: Um die Gefahr von Verletzungen eiden, schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor Sie Zubehör

anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Vergewissem Sie sich, dass der Auslösestecker herausgezogen ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Wenn das Sägeblatt abgenutzt ist, ersetzen durch ein neues oder nachgeschärftes Sägeblatt.

Einstellen der Laufflächen der Rollschlittenlager (Abb. 49–52)

Wenn im Rollschlittenaggregat ein seitliches Spiel auftritt, müssen die Lager justiert werden.

1. Ziehen Sie das Sägeaggregat nach vome bis zu Ende der Sägearmlaufflächen und halten Sie es in dieser Position (Abb. 49).
2. Lösen Sie die Arretierschrauben (a5) (Abb. 50, 51).
3. Drehen Sie mit einem Inbusschlüssel sanft die Lager (a6), bis das seitliche Spiel neutralisiert ist (Abb. 52).
4. Ziehen Sie die Arretierschrauben (a5) wieder fest und vergewissem Sie sich, dass der Sägekopf automatisch in die Ruhestellung fährt.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

Überprüfen Sie vor der Verwendung sorgfältig den oberen Sägeblattschutz, den beweglichen unteren Sägeblattschutz sowie das Staubabsaugrohr, damit sie korrekt arbeiten. Stellen Sie sicher, dass weder Späne noch Staub oder Werkstückteilchen eine der Funktionen blockieren können.

Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen steckenbleiben, trennen Sie die Maschine von der Stromversorgung und befolgen Sie die Anweisungen in Abschnitt Montage des

Sägeblatts. Entfernen Sie die steckengebliebenen Teile und montieren Sie das Sägeblatt wieder.

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teil verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

WARNUNG: Zur Verminderung von Verletzungsgefahren reinigen Sie regelmäßig die Sägetischfläche.

WARNUNG: Zur Verminderung von Verletzungsgefahren reinigen Sie regelmäßig das Staubabsaugsystem.

Staubabsaugung

WARNUNG: Schließen Sie immer eine Staubabsaugung an, die gemäß den geltenden Vorschriften hinsichtlich Staubemission konstruiert ist. Die Luftgeschwindigkeit des angeschlossenen externen Systems sollte 20 m/s +/- 2 m/s betragen. Die Luftgeschwindigkeit muss im Verbindungsschlauch an der Anschlussstelle bei angeschlossenem, aber nicht laufenden Gerät gemessen werden.

Transport

Um das Gerät zu transportieren, vergewissem Sie sich, dass der Sägekopf sicher arretiert ist. Bedenken Sie, dass der Sägetisch nicht für ein Anheben des Gerätes geeignet ist. Verwenden Sie immer einen Gabelstapler für den Transport. Für einen sicheren Transport setzen Sie die Gabel unter der unteren Querstrebe des Unterstellbocks an.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Empfohlenes Sägeblatt DW721 / DW722 - DT4303

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die getrennte Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT-Kundendienstwerkslätten und vollständige Informationen über unseren Kundendienst im Internet unter:

www.2helpU.com.

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DE-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungsinspektionen für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;
  • Das Produkt war normalem Verschleiß ausgesetzt;
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;
  • Der Kaufbeleg wird vorgelegt;
• Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT-Service-Partner in Ihrer Nähe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter:

www.2helpU.com.

SCHNELLÜBERBLICK

Kurbel zur Höhenverstellung Gehrungsarretierhebel Gehrungsklemmhebel Neigungsarretierung Neigungsklemmhebel

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germania

15.06.2009

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Saksa

15.06.2009

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

15.06.2009

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

15.06.2009
