KULLANIM KILAVUZU DW721KN DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 106

Bir DEWALT elektrikli aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Veriler

	DW721KN	DW722KN
Giriş gücü W 2000 3000
Çıkış gücü W 1580 2280
Tip 2 1
Voltaj	V	230	400
Bıçak çapı	mm	300	300
Bıçak göbek çapı	mm	30	30
Mil çapı	mm	20	20
Yüksüz hız, 50 Hz	dev/dak	3000	3000
Yüklü hız, 50 Hz	dev/dak	2760	2650
Yüksüz hız, 60 Hz	dev/dak	3600	-
Yüklü hız, 60 Hz	dev/dak	3380	-
90°de kesme derinliği	mm	90	90
0°de düz kesim kapasitesi	mm	507	507
45°de azami gönyeli kesim kapasitesi sağ	mm	342	342
sol	mm	172	172
45°de kesme derinliği	mm	60	60
0°de düz kesim kapasitesi	mm	507	507
45°de azami gönyeli kesim kapasitesi sağ	mm	247	247
sol	mm	272	272
Toplam boyutlar (ayaklı sehpah dahl)	cm	176 x 122 x 77	176 x 122 x 77
	cm	176 x 122 x 147	176 x 122 x 147
Toz atma adaptörü	mm	100	100
Önerilen toz çekme değerleri Bağlantı noktasındaki hava hızı	m/s	20	20
Hacim metrik debi	m^3/sa	500	500
Bağlantı noktasındaki vakum değeri	PA	5000	2400
Toz çekme ağzı	mm	100	100
Kesit alanı	cm^2	78,5	78,5
Toz çekme ağzı	mm	40	40
Kesit alanı	cm^2	12,6	12,6
Ağırlık	kg	115	115
Otomatik bıçak frenleme süresi		< 10s < 10s
Görev çevrimi	dk	1'/3'	1'/3'
Koruma sınıfı		IP5X	IP5X
EN 61029-1'e göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı):
LPA(ses basıncı)	dB(A)	96,5	96,5
KPA(ses basıncıbelirsizliği)	dB(A)	3,0	3,0
LWA(ses gücü)	dB(A)	109,5 109,5
KWA(ses gücü belirsizliği)	dB(A)	3,3	3,3

EN 61029-1'e göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı):

Titreşim emisyon değeri a_n =	m/s ^3	2,0	2,0
Belirsizlik değeri K =	m/s ^3	1,5	1,5

NOT: Bu değerler emisyon değerleri olup güvenli çalışma seviyeleri oldukları anlamına gelmez. Emisyon ve maruziyet seviyeleri arasında bağlantı bulunmasına rağmen ilave tedbir alıp almamayı belirlemek için bu bilginin kullanılması güvenilir olmayabilir. İş gücünün gerçek maruziyet değerini etkileyen etkenler arasında çalışma mekanının özellikleri ile makine adedi ve yakında yapılan diğer işlemler gibi başka gürültü kaynakları yer alır. Ayrıca izin verilen maruziyet seviyesi ülkeden ülkeye farklılık gösterebilir. Bununla birlikte bu bilgi, makine kullanıcısının daha iyi tehlike ve risk değerlendirmesi yapmasını sağlayacaktır.

Sigortalar:

Avrupa	230 V aletler	16 Amper, şebeke
	400 V aletler	16 Amper, faz başına

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her uyarı sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Güvenlik alarmı simgesi olmaksızın kullanılırsa, engellenmemesi halinde mal zararı ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

Keskin kenarları belirtir.

AT UYGUNLUK BEYANATI

MAKİNE DİREKTİFİ

DW721KN, DW722KN

DEWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 1870-17:2007 normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

H. Jopman

Horst Grossmann

Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Genel Güvenlik Talimatları

UYARI! Elektrikli aletleri kullanırken daima, yangın, elektrik çarpması ve yaralanma riskini azaltmak için, aşağıdaki dahil temel güvenlik kurallarına uyun.

Aleti kullanmadan önce bu talimatların tümünü dikkatlice okuyun ve bu talimatları saklayın.

BU KULLANIM KILAVUZUNU İLERDE BAŞVURMAK ÜZERE SAKLAYIN

1. Çalışma alanını temiz tutun.

Dağınık yerler ve tezgahlar kazaya davetiye çıkarır.

1. Çalışma alanınızın çevre koşullarına dikkat edin.

Aleti yağmura maruz bırakmayın. Aleti nemli ve ıslak ortamlarda kullanmayın. Çalışma alanınızı iyi ışıklandırın (250 - 300 Lüks). Aleti yangın ve patlama olasılığı olan yerlerde kullanmayın; ömeğin yanıcı sıvı ve gazların bulunduğu yerlerde.

1. Elektrik çarpmasına karşı önlem alın.

Topraklanmış yüzeylere temas etmekten kaçının (örn: borular, radyatörler, ocaklar ve buzdolapları). Aleti olağanüstü şartlarda kullanırken (örmeğin yüksek miktarda nem varsa, maden talaşı üretiliyorsa) izolasyon trafosu veya kaçak akım rölesi yerleştirilerek elektrik emniyeti arttınlabilinir.

1. Alakasız kişileri alete yaklaştırmayın.

İş ile ilgili olmayan kişilerin, özellikle çocukların, alete ve uzatma kablosuna dokunmalarına müsaade etmeyin ve bu kişileri çalışma alanına yaklaştırmayın.

1. Kullanılmayan aletleri saklayın.

Kullanımda değilken aletler kuru bir yerde muhafaza edilmeli ve çocukların ulaşamayacağı şekilde kilit altına alınmalıdır.

1. Aleti zorlamayın.

Kullanım amacına uygun kullanıldığı takdirde daha iyi ve daha güvenli bir iş çıkaracaktır.

1. Doğru aleti kullanım.

Ağır hizmet tipi alet ile yapılması gereken işi küçük aletler kullanarak yapmaya çalışmayın. Aleti kullanım amacı dışında kullanmayın; ağaç dallarını veya kütükleri kesmek için daire testere kullanmayın.

1. Uygun giysiler giyin.

Hareketli parçalara takılabileceğinden dolayı bol giysiler giymeyin, takı takmayın. Dışarıda çalışırken kaymayan ayakkabı giyilmesi tavsiye edilmektedir. Saçınız uzunsa koruyucu başlık takın.

1. Koruyucu ekipman kullanın.

Daima emniyet gözlüğü kullanın. İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın. Eğer bu parçacıklar çok sıcaksa ayrıca ısı geçirmez önlük takın. Her zaman kulak koruyucu takın. Her zaman baret giyin.

1. Toz çekme ekipmanı bağlayın.

Toz çekme ve toplama ekipmanı bağlantısı için aygıtlar sağlanmışsa bu aygıtların bağlandığını ve düzgün kullanıldığı n kontrol edin.

1. Kabloyu amacına uygun kullanın.

Fişten tutarak prizden çıkarın, bu amaçla kablo bedenini kullanmayın. Kabloyu ısı, yağ ve keskin uçlardan uzak tutun. Aleti asla kablosundan tutarak taşımayın.

1. İşlediğiniz parçayı sabitleyin.

Parçayı sabitlemek için mümkünse işkence veya mengene kullanın. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

1. Aşırı uzanarak çalışmayın.

Yere sağlam basın ve dengenizi her zaman muhafaza edin.

1. Aletlerinize iyi bakın.

Daha iyi ve güvenli performans için kesme aletlerini keskin ve temiz tutun. Yağlama ve aksesuar değişimi için talimatlara uyun. Aletlerinizi düzenli olarak kontrol edin ve arızalıysa yetkili servise tamir ettirin. Makinenin saplarını mutlaka kuru ve temiz tutun ve saplara yağ veya gres bulaşmasını önleyin.

1. Aletin fişini prizden çekin.

Kullanımda değilken, bakım öncesi ve biçak, uç, keski gibi aksesuarları değiştirirken aleti güç kaynağından ayırın.

1. Ayar anahtarlarını ve aparatlarını çıkartın.

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtarı ve aparatının bulunmadığını kontrol etmeyi alışkanlık haline getirin.

1. Aletin yanlışlıkla çalışmasına engel olun.

Aleti taşırken parmağınızın açma/kapama düğmesinde olmamasına dikkat edin. Prize takmadan önce aletin "kapalı" konumda olduğunu kontrol edin.

1. Dış mekan uzatma kabloları kullanın.

Kullanmadan önce uzatma kablolarını gözden geçirin ve hasar görmüşse değiştirin. Alet dışanda kullanıldığında, daima dışarıda kullanım için özel yapılmış ve böyle olduğunu gösteren etiket taşıyan uzatma kabloları kullanın.

1. Daima dikkatli olun.

Yaptığınız işe dikkat edin. Sağduyulu olun. Yorgun veya sarhoşken aleti kullanmayın.

1. Hasarlı parça kontrolü yapın.

Kullanmadan önce aletin düzgün çalışacağını ve kullanım amacına uygun iş çıkaracağını teyit etmek için aleti ve elektrik kablosunu kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını, montaj elemanlarını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı siper veya diğer parçalar bu kullanım kılavuzunda aksi belirtilmediği takdirde yetkili servis tarafından tamir edilmeli veya değiştirilmelidir. Hasarlı veya kusurlu tüm düğmeleri yetkili servise değiştirtin. Açma/kapama düğmesi aleti açıp kapatmıyorsa aleti kullanmayın. Asla kendi başınıza tamir etmeye çalışmayın.

UYARI! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar veya parçaların kullanılması ya da aletin kullanım amacı dışında kullanılması yaralanma riski doğurabilir.

1. Aletinizi kalifiye bir elemana tamir ettirin.

Bu elektrikli alet ilgili güvenlik kurallarına uymaktadır. Tamir işlemleri sadece kalifiye kişiler tarafından orijinal yedek parça kullanılarak yapılmalıdır aksi takdirde kullanıcı tehlike altında kalacaktır.

Radyal Kollu Testereler için İlave Güvenlik Kuralları

• Elektrik besleme kaynağınlı uygun bir sigorta veya şalter ile koruyun.
• Koldaki yatak rayları ile döner baş aksamı üzerindeki yatakları temiz ve gresten uzak tutun.
• Testereyi çalıştırmadan önce dayama mesnedinin doğru konumda olduğundan emin olun. Testere, kol tarafından çekilene dek biçak malzemeye temas etmemelidir.
• Parmak siperini daima, sabit dayama mesnedinin üzerinden geçecek şekilde veya kesilecek malzemenin 3 mm üzerinde olacak şekilde (hangisi yüksekse) ayarlayın.

TÜRKÇE

- Ayarlamaların doğru olup olmadıklarını düzenli olarak kontrol edin ve gerekirse ayarlayın.

- Bıçağın doğru yönde döndüğünü dişlerin, dayama mesnedine baktığını kontrol edin.

- İşleme başlamadan önce tüm sıkıştırma kollarının sıkıştırılmış olduğunu kontrol edin.

- Tüm siperler takılı değilken makineyi asla çalıştırmayın.

- Kullanımda değilken biçak siperini kullanarak testere biçağını tamamen muhafaza altına alın.

- Kullanımda değilken, bileçakları değiştirirken veya bakım yaparken makineyi güç kaynağından ayırın.

- Daima doğru, keskin, EN847-1'e uygun olarak üretilmiş ve +/- 5 mm talaş açılı testere biçakları kullanın.

- Bıçağın üzerinde yazılı maksimum hızın, milin devir hızından daha düşük olduğu testere bıçaklarını asla kullanmayın.

- HSS (yüksek hız çeliği) testere bıçağı kullanmayın.

- Önerilen bıçak çapı, teknik verilerde verilmiştir.

- Motor milini tutmak için motor pervanesine herhangi bir şey sıkıştırmayın.

- Kullanmadan önce siperler, fren, otomatik dönüş ve kilitleme aygıtlarının düzgün çalıştıklarını kontrol edin. Bu aygıtlar hasarlı ise makineyi kullanmayın.

- Yuvarlak bir parça keserken parçanın dönmesini engellemek için DAİMA uygun şablon veya prizma kullanın.

- Kesim işlemini zorlamayın. (Motorun tutukluk yapması veya kısmı olarak durması büyük hasara yol açabilir.) Kesmeye başlamadan önce motorun tam hıza ulaşmasını bekleyin.

- Makineyi çalışma tablası ile kaldırmayın.

- Demir veya çelik ihtiva eden metalleri, demir veya çelik ihtiva etmeyen metalleri ya da çimento bazlı malzemeleri kesmeyin.

- Çalışırken bıçağa yağ tatbik etmeyin.

- Testere güç kaynağına bağlıyken ellerinizi birçok alanına sokmayın.

- Kullanımda iken testere bıçağının etrafından uzanmaya çalışmayın.

- Kesim sırasında ellerinizle testere bıçağına arasında en az 150 mm mesafe bırakın.

- Çatlak veya hasarlı testere biçağı kullanmayın.

- Hasarlı ve/veya artık uygun destek sağlamıyorsa dayama mesnedini değiştirin. Dayama mesnedinin düzenli olarak değiştirilmesi gerekir.

- DAİMA güvenli çalıştığınızdan emin olun. Radyal kollu testerelerin 8 mm çapında ve uzunluğu en az 80 mm olan civatalarla zemine sabitlenmeleri gerekmektedir.

UYARI! Yuvarlak parça keserken parçanın dönmesini engellemek için şablon veya mengene kullanmak gerekir.

- Sıcaklığın –5°'nin altında indiği veya 40° C'nin üzerine çıktığı yerlerde makineyi kullanmayın. Uygun sıcaklık 20° C'dir.

- Maruz kalınan gürültüyü etkileyen etkenler konusunda kullanıcı eğitilmelidir (çıkan gürültüyü azaltmak için tasarlanmış testere bıçağı kullanımı ve makine bakımı gibi). Siperler veya testere bıçağı dahil makinedeki arızalar tespit edilir edilmez bildirilmelidir. Kullanıcıya makinenin kullanımı, ayarlanması ve çalıştırılması konusunda yeterli eğitim verildiğinden emin olun.

- Kereste keserken makineyi toz toplama aygıtına bağlayın. Her zaman maruz kalınan tozu etkileyen etkenleri göz önünde bulundurun örneğin:

– İşlenecek malzeme türü (sunta keresteden daha fazla toz üretir).

- Testere bıçağının düzgün ayarlanması.

- Yerel toz çekme, davlumbaz, saptırıcı ve boşaltma oluklarının düzgün ayarlandığını kontrol edin.

- Makine üzerine bakım yaparken, kaba parçaları taşırken veya testere bıçağını değiştirirken daima iş eldiveni giyin.

- Rölanti durumunda elektrik kesintisi meydana gelirse tutma kolunu derhal bırakarak testere kafasının otomatik olarak bekleme pozisyonuna gelmesini sağlayın.

UYARI! Hasarlı elektrik kablolarının derhal değiştirilmesi gerekmektedir.

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Açma/kapama düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

- Arızayı rapor edin ve arızalı makineyi, başkaları tarafından kullanılmaya çalışılmasını önlemek için uygun şekilde işaretleyin.

- Testere bıçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, makineyi kapatıp güç kaynağıyla bağlantısını ke sin. Üzerinde çalıştığınız parçayı çıkarın ve testere bıçağının rahatça döndüğünden emin olun. Makineyi açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.

Diğer Riskler

Aşağıdaki riskler radyal kollu testere kullanmanın özünde mevcuttur: İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir.

Bunlar:

– Dönen parçalara dokunma sonucu yaralanma.

- İşitme bozukluğu.

- Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza riski.

- Bıçak değiştirirken meydana gelebilecek kazalar.

- Siperleri açarken parmakların ezilme tehlikesi.

- Özellikle meşe, akgürgen ve MDF olmak üzere ahşap keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller bulunmaktadır:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Elektrik kablosu hasar görürse makinenin fişini derhal prizden çekin.

Ayarlama veya bakım yapmadan önce daima fışı prizden çekin.

Ambalaj İçeriği

Ambalaj içeriğinde aşağıdaki bulunmaktadır:

1 Kısmen monte edilmiş radyal kollu testere

2 Tabla şeridi (1 sağ, 1 sol)

2 Dayama mesnetleri (1 sağ, 1 sol)

2 Tabla uzatmaları (1 sağ, 1 sol)

1 Toz davlumbazı

Aşağıdakileri içeren 1 kutu:

1 ayaklı sehpa

(4 ayak, 4 zikzak rayı, 24 M8 x 16 civata, 24 M8 somun ve 48 D8 düz rondela)

Aşağıdakileri içeren 1 vakumlu paket:

1 anahtar 10/13 mm

1 anahtar 22 mm

1 lokma anahtari 13 mm
4 altı köşe anahtar (3, 4, 5, 6 mm)
1 yükseklik ayarlama kolu
1 M4,2 x 16 yıldız başlı vida
4 tabla uzatma desteği

19 M8 x 25 civata
19 D8 düz rondela
19 M8 somun
1 plastik ek parça
6 ahşap ek parça
3 M8 x 16 vida
3 D8 pul
1 Kullanım kılavuzu
1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

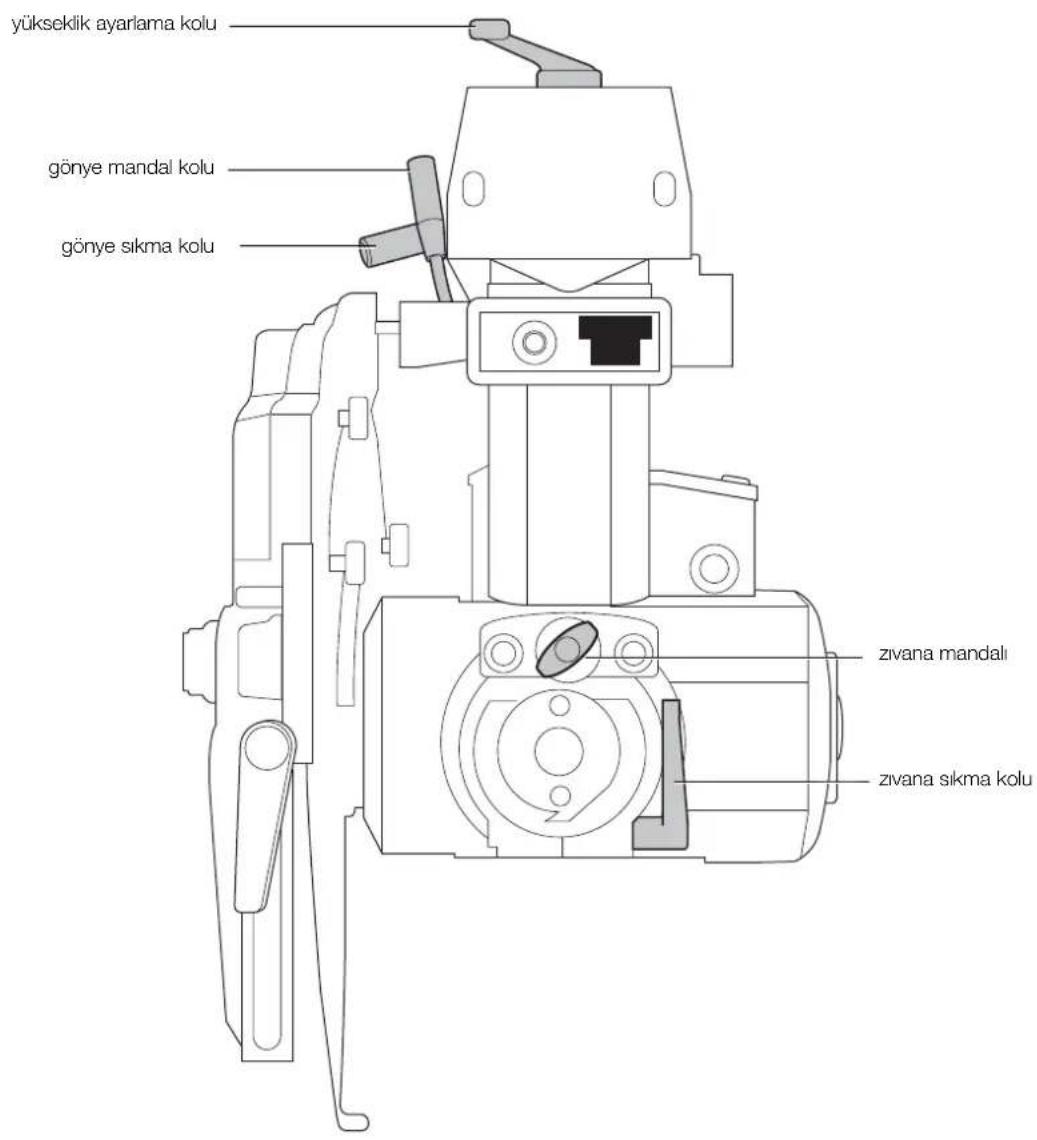

Tanımlama (şekil 1)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Açma/kapama düğmesi
b. Tutamak
c. Ön siper
d. Alt siper
e. Sabit tabla üstü
f. zikzak rayları
g. Ayak
h1. Sol dayama mesnedi (küçük)
h2. Sağ dayama mesnedi (büyük)

i. Toz davlumbazı
j. Gönye mandal kolu
k. Gönye sıkma kolu
I. Yükseklik ayarlama kolu

m. Radyal kol

n. Uç kapak
o. Kablo
p. Toz çıkışı
q. Çatal aksamı
r. Motor

s1. Sol tabla şeridi
s2. Sağ tabla şeridi
t1. Sol tabla uzantısı
t2. Sağ tabla uzantısı
u. Zivana skalasi
v. Döner baş aksamı
w. Akım korumalı şalter
x. Elektronik kumanda kutusu

KULLANIM AMACI

Radyal kollu testere, profesyonel ahşap işleri için tasarlanmıştır. Bu yüksek hassasiyetli makine düz, zivanalı, gönyeli kesimlere kolaylıkla ve çabucak ayarlanabilir. Optimum güvenlik için tüm ana kumandaların hem mandal hem de kilitleme aygıtı bulunmaktadır. Bölümün sonunda bulunan hızlı başvuru şemasına da bakınız. Bu testere 300 mm çaplı, karbür uçlu biçakla kullanılmak üzere tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Radyal kollu testere profesyonel elektrikli bir alettir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

Elektrik Güvenliği

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin.

Elektrik kablosu hasar görürse kablo, yetkili DEWALT servisinden temin edebileceğiniz özel olarak hazırlanmış kablo ile değiştirilmelidir.

Uzatma kablosu kullanılması

Gerekli olmadığı sürece uzatma kablosu kullanılmamalıdır. Makinenizin güç girişine uygun onaylı bir uzatma kablosu kullanın (teknik verilere bakın). Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın. Maksimum kablo uzunluğu 30 m.

TEK FAZLI MAKINELER

Bu makinenin güç girişine uygun onaylı, 3 damarlı bir uzatma kablosu kullanın (teknik verilere bakın). Minimum iletken ebadı 1,5 mm² dir.

ÜÇ FAZLI MAKINELER

Lütfen IEC 60309 doğrultusunda, kablonun CEE 16A endüstriyel priz/5 kutuplu kuplör (nötr bağlanmalıdır) ile tedarik edildiğinden emin olun.

Voltaj Düşümü

Çok akım çekildiği zamanlarda kısa süreli voltaj düşümleri oluşabilir. Uygun olmayan güç kaynağı şartlarında diğer cihazlar etkilenebilir.

Güç kaynağının sistem empedansı 0,25 Ω'dan daha azsa düzensizliğin olma ihtimali düşüktür.

Bu makinelerle kullanılan prizler, yanıcı olmayan özelliğe sahip 16 Amperlik sigorta ile donatılmış olmalıdır.

MONTAJ VE AYARLAMALAR

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Testerenizden optimum performans almak için aşağıdaki paragrafta verilen prosedürlerin izlenmesi önem taşımaktadır.

Kurulum

YÜKSEKLİK AYARLAMA KOLUNUN MONTE EDİLMESİ (ŞEKİL 1, 2)

1. Yükseklik ayarlama kolunu (I) yıldız başlı vida ile monte edin.
   NOT: Yükseklik ayarı için otomatik dönüş kolunun çıkarılması gerekebilir.
2. Motorun altında bulunan çeşitli parçaları çıkarmak üzere boşluk sağlamak için yükseklik ayarlama kolunu yeteri kadar kaldırın.

AYAKLI SEHPANIN MONTE EDİLMESİ (ŞEKİL 1, 3, 4)

Ayaklı sehpaparçaları ile bağlantı elemanları ayrı olarak paketlenmiştir.

1. Tüm parçaları paketten çıkarın.
2. Gönye sıkma kolunu (k) kullanarak kolu sabitleyin.
3. Sütunun arka kısmı zemine dayanana dek makineyi dikkatli bir şekilde paletten yatırım.
4. Tablanın kenarına bir parça odun (y) yerleştirin (şekil 3).
5. Verilen somun, civata ve düz rondelaları kullanarak şekilde gösterildiği gibi ayakları (g) monte edin.

NOT: Sıkmayın.

1. Zikzak rayları (f) monte edin (şekil 4).
2. Tüm bağlantı elemanlarını iyice sıkın.
3. Aksamı üst kısmı üste gelecek şekilde kaldırın.

UYARI: Makinenin her zaman düz ve dengede olması gerekir.

ÖNEMLİ: Aksamı indirmek ve kaldırmak için yardım gerekebilir.

OTOMATİK DÖNÜŞÜN MONTE EDİLMESİ (ŞEKİL 1, 5–10)

1. Otomatik dönüş, şekil 5'de gösterildiği gibi kısmen monte edilmiş olarak gelir.

2. Otomatik dönüş sisteminin (şekil 6) dünmesini sağlamak için 6 mm altı köşe anahtar ile otomatik dönüş tespit vidasını (z) kısmen gevşetin.

3. Başı açarak oynatın (şekil 7).

4. Otomatik dönüş sistemini döndürün. İkinci vidayı (aa) takın. NOT: Sıkmayın (şekil 8).

5. Döner baş (v) ile doğru biçimde hizalandığını kontrol ederek otomatik dönüş sistemini ayarlayın (şekil 1, 9).

6. Çatal aksamı yataklarının, yatak raylarının arka sınırına vurmasını engellemek için çatal hareket tahdidi ayarlanmalıdır. Plastik tahdit (cc) kesme kilit gövdesinin arka kısmına dayanana dek hareket tahdidini (bb) ayarlayın (şekil 10).

UYARI: Baş her zaman bekleme pozisyonunda kilitlenmelidir.

1. Tüm vidaları sıkın.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

TABLA UZANTISININ MONTE EDILMESI (ŞEKIL 1, 11–18)

1. Masa uzantısı desteklerinin (dd) iki adedini sabit tabla üstünün (e) yanlarına M8 x 25 civata kullanarak monte edin (şekil 11).

2. Tabla uzantı desteğinin üzerine bir adet tabla uzantısı (t) yerleştirin (şekil 12). Diğer tabla uzantısını aynı şekilde yerleştirin.

3. Tabla uzantılarının sabit tabla üstü ile aynı hizada olduğunu kontrol ederek civataları elinizle iyice sıkın.

UYARI: Tabla uzantıları ve sabit tabla üstü aynı hizada olmalıdır.

1. Küçük, sol dayama mesnedine (h1) 3 adet kavela, büyük sağ dayama mesnedine (h2) 3 adet kavela takın (şekil 1, 13).
2. Sol dayama mesnedi kavelalarını sabit tabla üstündeki sol taraf delikleriyle hizalayın ve birbirlerine iyice bastırın (şekil 14).
3. Sağ dayama mesnedi için aynı işlemi tekrarlayın.
4. Arka, sol tabla şeridi (s1) ile sol dayama mesnedi kavelalarını hizalayın ve birbirlerine iyice bastırın (şekil 15). Tabla sabitleme kolunu (ee) lokma anahtarı ile sıkın (şekil 16).
5. Arka, sol tabla şeridine bir adet M8 x 25 vida ile D8 pul yerleştirin ve iyice sıkın (şekil 17, 18).
6. Arka sağ tabla şeridi için aynı işlemi tekrarlayın.

TOZ DAVLUMBAZININ MONTE EDİLMESİ (ŞEKİL 19, 20)

1. Toz bağlantı noktasını sütun tabanının arka kısmına, yerine takın.
2. Toz bağlantı noktası ile taban deliklerine 3 adet M8 x 16 vida ile D8 pul takın.
3. 13 mm lokma anahtarı ve açık ağızlı anahtarla 3 adet M8 somunu sıkın.

KABLO DESTEĞININ MONTE EDILMESI (ŞEKIL 21, 22)

1. Yıldız başlı vidayı (ff) sökün.
2. Kablo desteğini (gg) monte edin ve yıldız başlı vidayı takın.
3. Kol üzerine bulunan kablo kroşelerini (hh, ii) çıkarın ve kabloyu içlerinden geçirerek yeniden takın.

UYARI: Yatay ve dikey yönde kol hareketi temin edilmelidir.

ELEKTRONİK KUMANDA KUTUSUNUN MONTE EDİLMESİ (ŞEKİL 23)

Ana kabloya, gerilimsiz serbest bırakma anahtarı (w), frenleme aygı ve otomatik resetli motor aşırı yük koruması içeren elektronik kontrol kutusu (x) bağlanır.

1. Kutunun (x) arka kısmında çıkan vidalardan (jj) somunları çıkarın.
2. Kutuyu sütun tabanının solunda tabla kasasının arka kısmına dayanacak şekilde tutarak vidaları ilgili deliklere sokun.
3. Vidaların uçlarına somunları yerleştirerek sıkın.

TESTERE BIÇAĞININ TAKILMASI (ŞEKİL 24–33)

1. Kol pozisyonunun 0°'de olduğundan emin olarak kolu (m) üst pozisyona kaldırın (şekil 24).
2. Siper vidasını (kk) gevşetin ve siperi (d) engel olmayacak şekilde kaldırın (şekil 25).
3. Motor miline 6 mm altı köşe anahtar ve biçak vidasının üzerine 13 mm lokma anahtarı takarak (şekil 26) biçak vidası (II) ile harici flaşı (mm) sökmek için lokma anahtarını saat yönünde çevirin.
4. Bıçağı milden çıkarın ve bıçağı tabla dayama mesnedinin yuvasına (nn) yerleştirin. Bıçağın dişleri, mile temas ETMEMELİDIR (şekil 27, 28).
5. Başın kilidini açın ve bıçağın yuvadan (nn) çıkarılabilmesi için başı ileri doğru alın. Yuvaya (nn) yeni bıçağı (oo) yerleştirin ve bıçağın dişleri mile temas etmeyecek şekilde başı yavaş yavaş bekleme (kilitli) pozisyonuna alın (şekil 29–31).
6. Yeni bıçağı dahili flavın (qq) üzerine yerleştirin. Harici flavşı mil üzerine yerleştirin. Motor miline 6 mm altı köse anahtar ve biçak vidasının üzerine 13 mm lokma anahtarı takarak biçak vidası ile harici flavşı sıkın (şekil 32).
7. Siper yuvası siper vidası ile aynı hizaya gelecek şekilde siperi indirin ve vidayı sıkın (şekil 33).
8. Baş kesme için hazırldır.

UYARI: Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

UYARI: Dönüş yönü, motor üzerindeki okla gösterilir.

UYARI: Mil somunu pulunun dış flança yaslandığından emin olun.

KOLUN TABLA ÜSTÜ İLE PARALEL OLDUĞUNUN KONTROL EDİLMESİ (ŞEKİL 1, 34)

1. Bıçağı (oo), sadece sabit tabla üstüne (e) halif dokunana dek indirin.
2. Gönye mandal kolu (j) ile gönye sıkma kolunu (k) açın.
3. Bıçağı ileri doğru, dayama mesnedini geçecek şekilde uzatın ve bıçak, tabla üstünü sıyıracak şekilde kolu döndürün.
4. Biçak arka pozisyondayken bu işlemi tekrarlayın ve gerekirse arka civatayı ayarlayın.

BIÇAĞIN TABLA ÜSTÜNE DİK OLDUĞUNUN KONTROL EDİLME- Sİ (ŞEKİL 1, 35–37)

1. Kolu (m) orta pozisyona alın.
2. Bıçak gövdesine bir gönye (rr) yerleştirin (şekil 35).
3. Ayarlama gerekirse aşağıdaki adımları izleyin:

a. İki adet vidayı (uu) gevşeterek zıvana gösterge diskini (tt) sökün (şekil 36).
b. Bu şekilde ortaya çıkacak üç adet altı köşe vidayı gevşetin (sekil 37).
c. Motor miline bir altı köşe anahtar yerleştirin ve biçak gönyeye yaslanana dek açın.

1. Tüm bağlantı elemanlarını iyice sıkın.

UYARI: Ortadaki altı köşe vidayı sıkmak özellikle önem taşımaktadır.

1. Gösterge (ss) 0°'ye gelecek şekilde zıvana gösterge diskini (tt) yerine takın.

DÜZ KESIM HAREKETININ DAYAMA MESNEDINE DIK OLDUĞUNUN KONTROL EDILMESI (ŞEKIL 38–42)

1. Bıçağı, dayama mesnedinin önüne getirin (şekil 38).

2. Şekilde gösterildiği gibi dayama mesnedine dayanacak ve bıçağa hafif dokunacak şekilde bir parça tahtanın üzerinde bir gönye (rr) yerleştirin.

3. Bıçağın gönyeye paralel hareket ettiğini kontrol etmek için bıçağı kendinize doğru çekin.
4. Ayarlama gerekirse aşağıdaki adımları izleyin:

a. Gönye mandal kolu (j) 0° pozisyonda iken gönye sıkma kolunu (k) şekil 39'da gösterildiği gibi açın.

b. Şekil 40'da gösterildiği gibi kolun (m) her iki tarafından bulunan tespit somunlarını (v v) gevşetin.

1. Kolu (m) sola ayarlamak için kolun sağ tarafından bulunan saplamayı (ww) gevşetin ve karşı saplamayı sıkın (şekil 41).
2. Kolu (m) sağa ayarlamak için kolun sol tarafından bulunan saplamayı (ww) gevşetin ve karşı saplamayı sıkın.
3. Küçük adımlarla devam edin ve her adım sonunda kollar (j, k) geçmiş durumda ayarı kontrol edin.

UYARI: Saplamaları fazla sıkmayın.

1. Tespit somunlarını (v v) sıkın.
2. 0°yi gösterecek şekilde gönye skalası (yy) üzerindeki göstergeyi (xx) ayarlayın (şekil 42).

Bıçak Siper Aksamı (şekil 43)

Bıçak siperi aşağıdaki güvenlik özelliklerini sunan çok fonksiyonlu bir aksamdır:

• Tam bıçak koruması için ön siper (c) ve yaylı arka siper (d).
• Toz atma adaptörü (a1).

- Düz kesim yaparken kullanmak için ayarlanabilir parmak siperi (a2).

ZIVANA SKALASI (ŞEKİL 44)

Dikey kesim için konumlandırıldığında zívana skalasının (u) 0"yi gösterdiğini kontrol edin.

Gerekirse vidaları (uu) gevşetin ve göstergeyi 0°'ye ayarlayın.

GÖNYE SKALASI (ŞEKİL 42)

Dikey kesim için konumlandırıldığında gönye skalasının (yy) 0"yi gösterdiğini kontrol edin.

Göstergeyi (xx) 0°'yi gösterecek şekilde vida (zz) ile ayarlayın.

Kolun, 45° sol ve sağ ile 0°de ön ayar pozisyonları mevcuttur.

KULLANMA

Kullanma Talimatları

UYARI:

• Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.
• Kesilecek malzemenin yerine sıkıca sabitlendiğinden emin olun.
• Alete sadece hafif bir baskı uygulayın ve testere bıçağına yanal baskılar uygulamayın.
• Aşırı yüklemekten kaçının.

UYARI:

• Uygun testere biçağı takın. Oldukça aşınmış bileçakları kullanmayın. Aletin azami dönüş hızı testere biçagının azami dönüş hızını geçmemelidir.
• Çok küçük parçaları kesmeye çalışmayın.
• Bıçağın serbestçe kesmesine izin verin. Zorlamayın.
• Kesmeye başlamadan önce motorun tam hızı ulaşmasını bekleyin.
• Tüm kilitleme düğmelerinin ve sıkıştırma kollarının sıkıştırılmış olduğunu kontrol edin.
• Siperler takılı değişken makineyi asla çalıştırmayın.
• Makineyi asla tabla üstünü kullanarak kaldırmayın.
• Tabla üstünde uygun yuva olduğunu her zaman kontrol edin.

- Dayama mesnedi pozisyonu ile tipini kontrol etmek için daima şekil L'ye bakın.

İngiliz kullanıcıların “ağaç işleri makinaları hakkında düzenlemeler 1974” ve bu düzenleme ile ilgili tüm değişikliklere bakmaları tavsiye edilir.

AÇMA KAPAMA (ŞEKİL 1)

Radyal kollu testerenizin açma/kapama düğmesi birkaç avantaj sunar:

• Akım korumalı şalter: Herhangi bir nedenle gücün kapatılması gerekirse şalter güç verilmeden önce bilinçli olarak sıfırlanmalıdır.
• Motor aşın yük koruma aygıtı: Motorun aşırı yüklenmesi durumunda motora giden besleme voltajı kesilir. Bu durumda motorun 10 dakika soğumasını bekleyin ve sıfırlama düğmesine basın.

- Fren sistemi: Kapattıktan sonra fren sistemi testere bıçağını 10 saniye içinde durdurur.

- Düğme yalnızca çalıştırmak için bas şeklinde kullanılır.

Makineyi açmak için tutamak (b) üzerindeki yeşil çalıştırma düğmesine (a) basın. Çalıştırma düğmesi bırakıldığında makine otomatik olarak durur.

DENEME KESİMİ YAPMA (ŞEKİL 1)

1. Gönye mandal kolu (j) kapalı durumda bıçak 0° düz kesim için konumlandırılacak şekilde gönye sıkma kolunu (k) kilitleyin.
2. Biçak tabla üstüne hemen hemen dokunana dek kolu indirin.
3. Parçayı dayama mesnedinin ön kısmına yerleştirin.
4. Bıçağın tabla yüzeyinde sığ bir kanal kesmesi için makineyi açın ve kolu indirin.
5. İş parçası boyunca ahşap dayama mesnedinde dikey bir yarık kesmesi için bıçağı kendinize doğru çekin.
6. Bıçağı bekleme pozisyonuna geri alın ve makineyi kapatın.
7. Kesimin tüm düzlemlerde 90° olduğunu kontrol edin ve gerekirse ayarlayın.

Temel Testere Kesimleri (şekil 45–53)

UYARI: Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

DÜZ KESİM (ŞEKİL 45)

1. Radyal kolu dayama mesnedine dik olacak şekilde ayarlayın.
2. Gönye mandal kolunu (j) 0° pozisyonuna alın ve gönye sıkma kolunu (k) sıkın.
3. Bıçağı indirin.
4. İş parçası ile aralarında çok az boşluk kalacak şekilde parmak siperini (a2) ayarlayın.
5. Tabla üstünde yuva yoksa yukarıda anlatıldığı şekilde bir tane kesin.
6. Parmaklarınız biçak yolundan uzakta kalacak şekilde iş parçasını dayama mesnedine dayayın.
7. Makineyi açın ve biçağı yavaş yavaş dayama mesnedi ve iş parçası boyunca çekin.
8. Biçağı bekleme pozisyonuna geri alın ve makineyi kapatın.

GÖNYELİ KESİMLER (ŞEKİL 46, 47)

1. Gönye mandal kolu (j) ile gönye sıkma kolunu (k) açın.
2. Kolu, gönye skalasında istediğiniz açıya gelecek şekilde döndürün.
3. 45° sol veya sağ için gönye mandal kolunu (j) kapatın ve gönye sıkma kolu (k) ile sabitleyin.
4. Ara açılar için sadece gönye sıkma kolunu kullanın.
5. Düz kesimde olduğu gibi devam edin.

ZIVANALI KESİMLER (ŞEKİL 45, 48)

1. Kolu 0° düz kesimde olduğu gibi ayarlayın.
2. Bıçağı tabla yüzeyinin iyice üzerinde kalacak şekilde kaldırın.

TÜRKÇE

1. Zivana sıkma kolunu (a3) açın ve zivana mandalını (a4) dışarı çekin.
2. Motoru, zivana skalasında (u) istenilen açıya gelene dek yatırım.
3. 45° sağ için zıvana mandalını (a4) kapatın ve zıvana sıkma kolu (a3) ile sabitleyin.
4. Ara açılar için sadece zıvana sıkma kolunu kullanın.
5. Dikey düz kesimde olduğu gibi devam edin.

BİRLEŞİK GÖNYE (ŞEKİL 47)

Bu kesimde gönyeli ve zıvanalı kesim birlikte yapılır.

1. İstenen zivana açısını ayarlayın.
2. Kolu istenilen gönye pozisyonuna döndürün.
3. Gönyeli kesimlerde olduğu gibi devam edin.

BAKIM

DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır.

NOT: Mekanik fren bakım gerektirmez.

ÖNEMLİ: Eskidiğinde sabit tabla üstü ile dayama mesnedini değiştirin.

UYARI: Yaralanma riskini azaltmak için aksesuarları akıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik tapasının dışarı çekili olduğundan emin olun. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Testere bıçağı aşınırsa yeni veya bileylenmiş testere bıçağı ile değiştirin.

Döner Baş Yatakları Kol Raylarının Ayarlanması (şekil 49–52)

Döner baş aksamında yanal hareket oluşursa yatakların ayarlanması gerekir.

1. Çatal aksamını ileri doğru, kol raylarının sonuna çekin ve bu pozisyonda tutun (şekil 49).
2. Tespit vidalarını (a5) sökün (şekil 50, 51).
3. Bir altı köşe anahtar kullanarak yanal hareket kaybolana dek yatakları (a6) hafifçe döndürün (şekil 52).
4. Başın otomatik olarak bekleme pozisyonuna geldiğinden emin olarak tespit vidalarını (a5) sıkın.

Yağlama

Elektrikli aletiniz ilave yağlama gerektirmez.

Temizleme

Kullanmadan önce, üst biçak siperini, hareketli alt biçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatlı bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından emin olun.

Üzerinde çalışılan parçadan çıkan küçük parçacıkların testere bıçağı ile siperler arasında sıkışması halinde makenen güç kaynağıyla bağlantısını kesin ve Testere Bıçağının Takılması bölümünde verilen talimatları izleyin. Sıkışmış parçaları çıkartın ve testere bıçağını takın.

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi birsıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

UYARI: Yaralanma riskini azaltmak için, tabla üstünü düzenli olarak temizleyin.

UYARI: Yaralanma riskini azaltmak için, toz toplama sistemini düzenli olarak temizleyin.

Toz Çekme

UYARI: Toz emisyonuna ilişkin ilgili düzenlemelere uygun olarak tasarlanmış bir toz çekme aygıtı bağlayın. Haricen bağlanan sistemin hava hızı 20m/s +/- 2 m/s olmalıdır. Hız, alet bağlı fakat çalışmazken bağlantı noktasındaki bağlantı hortumunda ölçülmelidir.

Taşıma

Makineyi taşımak için testere kafasının emniyetli bir şekilde sabitlenmiş olduğundan emin olun. Makineyi kaldırmak için tablanın kullanılmaması gerektiğini unutmayın. Taşımak için daima fork-lift kullanın. Güvenli kaldırma için forkliftin çatalını, ayaklı sehpanın alt çapraz çubuğunun altına getirin.

ilave Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Tavsiye edilen testere bıçağı DW721 / DW722 - DT4303

Çevrenin Korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

DEWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

• 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazi;
• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI •

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTI •

Sahip olduğunu DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir.
• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternete www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKINA A.Ş.

Defterdar Mah. Savaklar Cad. No. 15 34050

Edirnekapı Eyüp İstanbul

HIZLI BAŞVURU ŞEMASI

yükseklik ayarlama kolu gönye mandal kolu gönye sikma kolu zivana mandalı zivana sikma kolu
