KÄYTTÖOHJE DW721KN DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 90

Olet valinnut DEWALT-sähkötyökalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

	DW721KN		DW722KN
Virransyöttö W 2000 3000
TehoW15802280
Tyyppi	2	1
Jännite		V	230	400
Terän halkaisija		kk	300	300
Terän aukko		kk	30	30
Karan halkaisija		kk	20	20
Kuormittamaton nopeus, 50 Hz		min ^-1	3000	3000
Nopeus kuormitettuna, 50 Hz		min ^-1	2760	2650
Kuormittamaton nopeus, 60 Hz		min ^-1	3600	-
Nopeus kuormitettuna, 60 Hz		min ^-1	3380	-
Sahaussyvyys 90°		kk	90	90
Suurin sahauskapasiteetti, 0°		kk	507	507
Suurin jiiraskapasiteetti, 45°
oikeakätinen	mm		342	342
vasenkätinen	mm		172	172
Sahaussyvyys 45°		mm	60	60
Suurin sahauskapasiteetti, 0°		mm	507	507
Suurin jiiraskapasiteetti, 45°
oikeakätinen	mm		247	247
vasenkätinen	mm		272	272
Kokonaismitat		cm 176 x 122 x 77		176 x 122 x 77
(jalustaa käytettäessä)		cm 176 x 122 x 147		176 x 122 x 147
Pölynpoistosovitin		mm	100	100
Suositellut pölynpoistoarvot
Ilman nopeus liitoskohdassa		m/s	20	20
Virtauksen tilavuus		m3/h	500	500
Tyhjiö liitoskohdassa		PA	5000	2400
Pölynpoistoliitäntä		mm	100	100
Poikkileikkaus		cm ^2	78,5	78,5
Pölynpoistoliitäntä	mm	40		40
Poikkileikkaus		cm ^2	12,6	12,6
Paino		kg	115	115
Automaattisen teräjarrun toiminta-aika			< 10s < 10s
Käyttösuhde vähintään			1'/3'	1'/3'
Suojausluokka			IP5X	IP5X

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 61029-1 -standardin mukaisesti:
L_PA	(äänenpaine)	dB(A)	96,5	96,5
K_PA	(äänenpaineen vaihtelu)	dB(A)	3,0	3,0
L_AKI	(akustinen teho)	dB(A)	109,5	109,5
K_AKI	(akustisen tehon vaihtelu)	dB(A)	3,3	3,3

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 61029-1 -standardin mukaisesti:
Tärinän päästöarvo a_h =	m/s ^§	2,0	2,0
Vaihtelu K=	m/§	1,5	1,5

HUOMAUTUS: Arvot ovat päästöarvoja. Ne eivät välttämättä ole turvallisia työskentelyarvoja. Vaikka päästön ja altistumisen välillä vallitsee yhteys, näitä arvoja ei voi käyttää määritettäessä varotoimien tarpeellisuutta. Henkilöstön todelliseen altistumiseen vaikuttaa useita tekijöitä, kuten työskentelypaikka, muut melulähteet, koneiden määrä ja muut samassa tilassa tehtävät työt. Lisäksi sallittu altistuminen voi vaihdella maakohtaisesti. Nämä tiedot kuitenkin auttavat koneen käyttäjää arvioimaan vaaroja ja riskejä paremmin.

Sulakkeet:

Eurooppa	230 voltin työkalut	16 ampeerin sulake
	400 voltin työkalut	16 ampeerin sulake vaihetta kohden

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen tai vakavan henkilövahingon vaara.

VAROITUS: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, se saattaa aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

Terävä terä.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DW721KN, DW722KN

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN 1870-17:2007.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

X. Jopsmann

Horst Grossmann

suunnittelusta ja tuotekehityksestä vastaava varatoimitusjohtaja

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Yleiset turvallisuusohjeet

VAROITUS! Käytettäessä sähkötyökaluja on aina kiinnitettävä huomiota turvaohjeisiin tulipalon ja sähköiskun vaaran vähentämiseksi, sillä niistä voi aiheutua henkilövahinko.

Lue kaikki nämä ohjeet ennen tämän laitteen käyttämistä ja säästä ne.

SÄILYTÄ NÄMÄ OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

1. Pidä työskentelyalue siistinä.

Epäsiistiys aiheuttaa onnettomuuksia.

2. Valitse työskentelypaikka huolellisesti.

Älä altista laitetta sateelle. Älä käytä työkalua kosteassa tai märässä ympäristössä. Työskentelyalueella tulee olla kirkas vähintään 250–300 luksin valaistus. Älä käytä työkalua, jos on olemassa tulipalon tai räjähdyksen vaara esimerkiksi syttyvien nesteiden tai kaasujen vuoksi.

3. Suojaudu sähköiskulta.

Vältä koskettamasta maadoitettuja pintoja, esimerkiksi putkia, jäähdyttimiä, liesiä ja jääkaappeja. Jos käytät työkalua hankalissa olosuhteissa, esimerkiksi kosteissa paikoissa tai jos syntyy metallilastuja, voit parantaa sähköturvallisuutta vikavirtakytkimen avuilla.

4. Pidä muut ihmiset kaukana.

Älä anna sivullisten, varsinkaan lasten, koskettaa työkalua tai jatkojohtoa. Pidä heidät loitolla.

5. Laita käyttämättömät työkalut takaisin paikoilleen.

Jos työkaluja ei käytetä, säilytä niitä kuivassa paikassa poissa lasten ulottuvilta.

6. Älä kohdista työkaluun liikaa voimaa.

Työkalu toimii paremmin ja turvallisemmin, jos sitä käytetään sen käyttötarkoituksen mukaisesti.

7. Käytä oikeaa työkalua.

Älä käytä keveitä työkaluja raskaille työkaluille tarkoitettuihin tehtäviin. Käytä työkaluja vain niiden käyttötarkoituksen mukaisesti. Älä esimerkiksi käytä kaarisahaa katkaisemiseen.

8. Pukeudu oikein.

Löysät vaatteet tai korut voivat tarttua liikkuviin osiin. Ulkona työskenneltäessä on suositeltavaa käyttää liukumattomia jalkineita. Suojaa pitkät hiukset.

9. Käytä suojavarusteita.

Käytä aina suojalaseja. Suojaudu pölyltä tai lentäviltä lastuilta kasvo- tai pölysuojuksen avulla. Jos lastut ovat kuumia, käytä myös kuumuutta kestäviä suojavaatteita. Käytä aina kuulonsuojaimia. Käytä aina kypärää.

10. Yhdistä laite pölynkeräimeen.

Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä.

11. Älä vaurioita sähköjohtoa.

Älä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä sähköjohto kaukana kuumuudesta, öljystä ja terävistä reunoista. Älä kanna työkalua sen johdosta.

12. Kiinnitä työstettävä kappale.

Kiinnitä kappale paikoilleen esimerkiksi puristimien avulla, jos mahdollista. Se on turvallisempaa kuin kappaleen pitäminen kädessä. Lisäksi molemmat kädet vapautuvat työkalun käsittelemiseen.

13. Älä kurkottele.

Seiso aina vakaasti tasapainossa.

14. Huolehdi työkaluista hyvin.

Pidä leikkaavat työkalut terävinä ja puhtaina. Näin ne toimivat paremmin ja turvallisemmin. Noudata ohjeita, kun voitelet työkalua tai vaihdat siihen tarvikkeita. Tarkista työkalut säännöllisesti. Jos ne vaurioituvat, vie ne korjattaviksi valtuutettuun huoltokorjaamoon. Pidä kahvat kuivina, puhtaina ja öljyttöminä sekä rasvattomina.

15. Irrota pistoke pistorasiasta.

Irrota pistoke pistorasiasta, kun työkalua ei käytetä tai siihen vaihdetaan esimerkiksi terä.

16. Irrota säätöavaimet ja vääntimet.

Ota tavaksi tarkistaa ennen työkalun käyttämistä, että säätöavaimet ja väänlimet on poistettu.

17. Vältä tahatonta käynnistämistä.

Älä kanna työkalua pitämällä sormea kytkimellä. Varmista ennen pistokkeen työntämistä pistorasiaan, että työkalusta on katkaistu virta.

18. Käytä ulkona ulkokäyttöön tarkoitettuja jatkojohtoja.

Tarkista jatkojohto ennen käyttämistä. Jos se on vaurioitunut, vaihda se virheeltömään. Jos käytät työkalua ulkona, käytä vain ulkokäyttöön tarkoitettua ja sellaiseksi merkittyä jatkojohtoa.

19. Ole valpas.

Pysy tilanteen tasalla. Käytä tervettä järkeä. Älä käytä työkalua ollessasi väsynyt tai lääkkeiden tai alkoholin vaikutuksen alaisena.

20. Tarkista osien vaurioituminen.

Tarkista työkalu ja johto huolellisesti ennen käyttämistä sen varmistamiseksi, että ne toimivat oikein. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos suojus tai muu osa on vaurioitunut, se on vaihdettava valtuutetussa huoltokorjaamossa, elle käyttöohjeessa muuta neuvota. Vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltokorjaamossa. Älä käytä työkalua, jos kytkin ei toimi. Älä yritä tehdä korjauksia itse.

VAROITUS! Jos tässä työkalussa käytetään muita kuin käyttöohjeessa suositeltuja varusteita tai jos sitä käytetään muuhun tarkoitukseen, on olemassa henkilövahingon vaara.

21. Korjauta työkalu valtuutetulla asentajalla.

Tämä sähkötyökalu täyttää oleellisten turvallisuusmääräysten vaatimukset. Vain valtuutetut henkilöt saavat tehdä korjaukset käyttäen alkuperäisiä varaosia. Muutoin käyttäjä joutuu huomattavaan vaaraan.

Jiirisirkkeleiden muut turvallisuusohjeet

• Suojaa virransyöttö sulakkeella tai virrankatkaisimella
• Pidä varren laakeroidut urat ja pään laakenit puhtaina ja rasvattomina.
• Ennen jiirisirkkelin käynnistämistä varmista, että suoja on oikeassa asennossa. Terä ei saa koskettaa materiaalia ennen kuin jiirisirkkelin kahvaa vedetään.
• Aseta sormisuuja aina siten, että se kulkee kiinteän suojan päältä tai on 3 mm sahattavan materiaalin pinnan yläpuolella sen mukaan, kumpi on korkeammalla.
• Tarkista säätöjen tarkkuus säännöllisesti ja säädä tarvittaessa.
• Varmista, että terä pyörii oikeaan suuntaan ja että hampaat osoittavat suojaa kohden.
• Varmista ennen käytön aloittamista, että kaikki puristimet ovat tiukalla.
• Älä koskaan konetta, jos kaikki suojat eivät ole paikallaan.

- Kun konetta ei käytetä, suojaa sahanterä kokonaan suojiksen avulla.

- Irrota pistoke pistorasiasta, kun konetta ei käytetä, siihen vaihdetaan esimerkiksi terä tai sitä huolletaan.

- Käytä aina oikeita teräviä sahanteriä, jotka on valmistettu EN847-1-standardin mukaisesti ja joiden kulma on +/- 5 mm.

- Älä koskaan käytä sahanteriä, joihin merkitty suurin pyörintänopeus alittaa karan pyörintänopeuden.

- Älä käytä HSS-teriä.

- Teknisissä tiedoissa on terien läpimittasuositus.

- Älä aseta mitään moottorin puhallinta vasten moottorin akselin tukemiseksi.

- Ennen käyttämistä varmista, että suojat, jarru, automaattinen palautus ja lukituslaitteet toimivat kunnolla. Älä käytä konetta, jos näissä laitteissa on vikaa.

- Kun sahaat pyöreää kappaletta, käytä AlNA sopivaa tukea työstettävän kappaleen pyörimisen estämiseksi.

- Älä pakota jiirisirkkeliä. Jos moottori jumiutuu edes osittain, kone voi vaurioitua pahasti. Anna moottorin saavuttaa täysi nopeus ennen sahaamista.

- Älä nosta konetta työpöydän avulla.

- Älä sahaa rautaa sisältäviä tai muita metalleja tai tiiliä.

- Älä levitä voiteluainetta pyörivään terään.

- Älä vie kättäsi terän lähelle, kun saha on yhdistetty sähkövirtaan.

- Älä kurota sahanterän taakse, kun konetta käytetään.

SUOMI

• Älä vie käsiä 150 mm lähemmäs terää sahaamisen aikana.
• Älä käytä teriä, joissa on halkeamia tai vaurioita.
• Jos suoja vaurioituu tai se ei enää tue kunnolla, se on vaihdettava. Suoja on vaihdettava säännöllisesti.
• Huolehdi AINA turvallisuudesta. Jiirisirkkeli on kiinnitettävä lattiaan 8 mm:n pulteilla, joiden vähimmäispituus on 80 mm.

VAROITUS! Kun sahaat pyöreää kappaletta, kiinnitä se pyörimison estämiseksi.

• Älä käytä konetta, jos lämpötila alittaa -5 ° tai yllittää 40 °C. 20 °C on sopiva lämpötila.
• Käyttäjä on perehdytettävä melulle altistumiseen vaikuttaviin tekijöihin, esimerkiksi vähemmän melua tuottavan sahanterän käyttämiseen ja koneen kunnossapitoon. Ilmoita koneeseen tulevista viosta mahdollisimman pian. Varmista, että käyttäjä saa riittävästi koulutusta koneen käyttämiseen ja säätämiseen.
• Yhdistä kone pölynkeräimeen sahatessasi puuta. Ota aina huomioon sahajauhojen syntymiseen vaikuttavat tekijät:

- Työstettävä materiaali (lastulevystä tulee enemmän sahajauhoja kuin puusta)

• Sahan terän oikea säätö
• Varmista, että esimerkiksi levyt ja suojukset on säädetty oikein.
• Käytä aina kestäviä työkäsineitä huoltaessasi konetta, käsitellessäsi teräväkulmaisia työstettäviä kappaleita tai vaihtaessasi sahanterää.
• Jos sattuu jännitehäiriö laitteen ollessa tyhjäkäynnillä, vapauta kahva heli ja varmista, että sahan pää siirtyy automaattisesti takaisin lepoasentoon.

VAROITUS! Vialliset sähköjohdot on vaihdettava heti.

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Vamnista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

• Raportoi viasta ja merkitse kone, jotta muut ihmiset eivät käytä viallista konetta.
• Kun sahan terä on jumissa epänormaalin syöttövoiman vuoksi leikkauksen aikana, sammuta kone ja irrota se lehonsyötöstä. Poista työkappale ja varmista, että sahan terä liikkuu vapaasti. Sammuta kone ja aloita uusi leikkaustoiminto pienemmällä syöttövoimalla.

Vaarat

Seuraavat vaarat ovat olemassa käytettäessä jiirisirkkeliä:

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää.

Niitä ovat

• pyöriviin osiin koskemisen aiheuttamat vammat
• kuulon heikkeneminen
• pyörivän sahanterän paljaiden alueiden aiheuttama onnettomuusvaara
• onnettomuusvaara terää vaihdettaessa
• sormien puristumisen vaara suojia avattaessa
• sahajauhon hengittämisen aiheuttamat terveysvaarat sahattaessa varsinkin tammea, pyökkia ja MDF-levyä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohje ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Jos virtajohto vaurioituu, irrota pistoke heti virtalähteestä.

Irrota aina virtapistoke pistorasiasta ennen huoltamista tai säätämistä.

Pakkauksen sisältö

Pakkauksen sisältö:

1 osittain koottu jiirisirkkeli
2 pöydän jatko-osaa (1 oikealle, 1 vasemmalle)
2 suojaa (1 oikea, 1 vasen)
2 pidennyspöytää (1 oikealle, 1 vasemmalle)
1 pölysuoja
1 laatikko, jossa

1 jalusta

(4 jalkaa, 4 poikkipalkkia, 24 M8 x 16 -pulttia, 24 M8-mutteria ja 48 tasaista D8-aluslevyä)

1 pakkaus, jossa

1 kiintoavain 10/13 mm
1 kiintoavain 22 mm
1 tulppa-avain 13 mm
4 kuusiokoloavainta (3, 4, 5 ja 6 mm)

1 korkeudensäätökampi

1 M4,2 x 16 -ristipääruuvi
4 jatkopöydän tukea

19 M8 x 25 -pulttia

19 tasaista D8-aluslevyä

19 M8-mutteria

1 kumiosa
6 puuosaa
3 M8 x 16 -ruuvia
3 D8-aluslevyä

1 käyttöohje

1 poikkileikkauspiirros

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

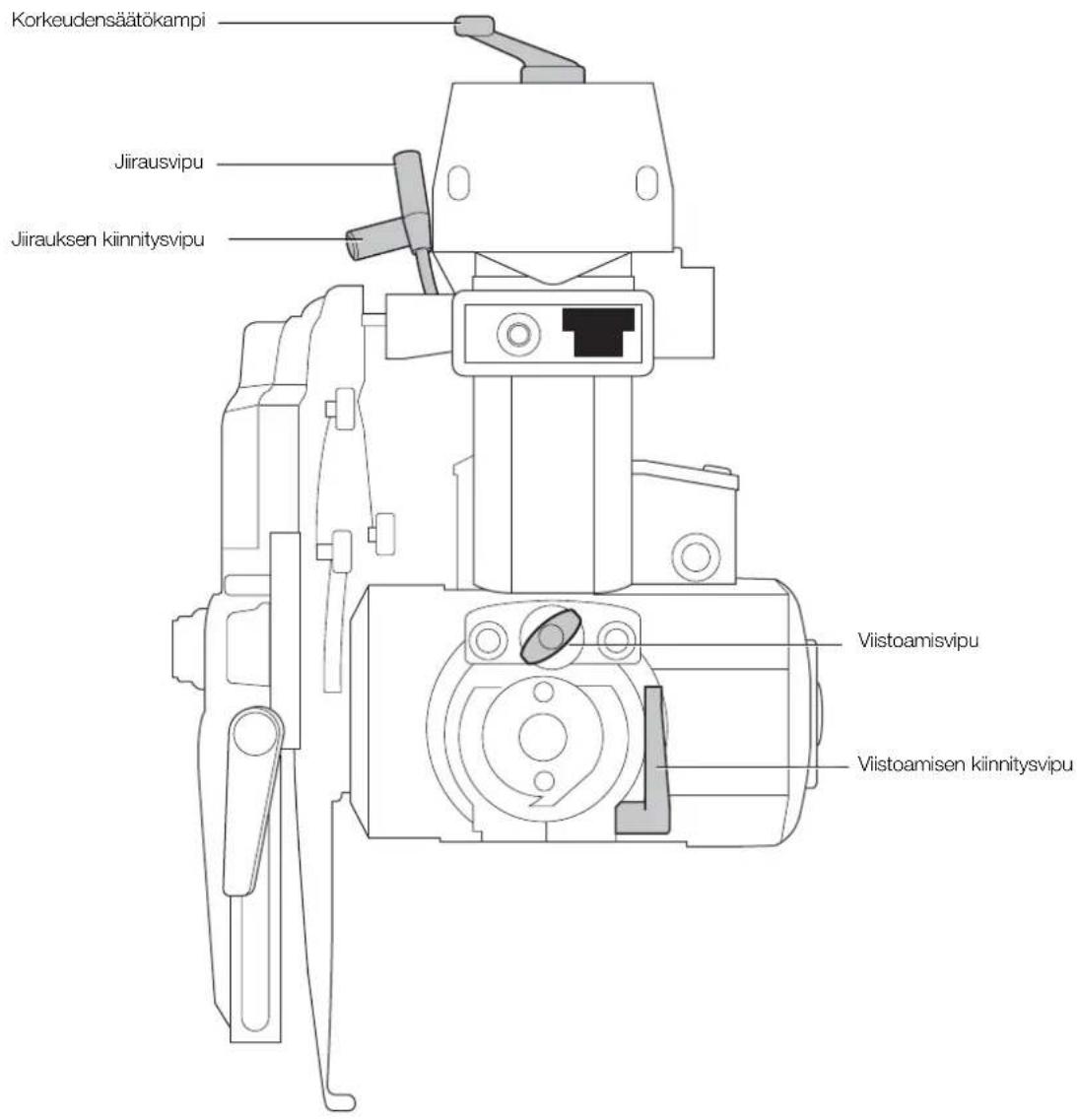

Kuvaus [kuva (fig.) 1]

VAROITUS: Älä tee sähkötyökaluun tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin
b. Kahva
c. Etusuoja
d. Alempi suoja
e. Kiinteä pöytä

f. Poikkikiskot
g. Jalka

h1. Vasen suoja (pieni)
h2. Oikea suoja (suuri)

i. Pölysuoja
j. Jiirausvipu
k. Jiirauksen kiinnitysvipu
I. Korkeudensäätökampi

m. Jiirisirkkeli

n. Pääty
o. Johto
p. Pölynpoistoaukko

q. Silta-asetelma

r. Moottori

s1. Vasen pöytä

s2. Oikea pöytä

t1. Vasen jatkopöytä

t2. Oikea jatkopöytä

u. Viistoasteikko

v. Pyörivän pään asetelma

w. Jännitteenpalauttamiskytkin

x. Ohjausrasia

KÄYTTÖTARKOITUS

Tämä jirisirkkeli on tarkoitettu ammattimaiseen puun työstämiseen. Tämän erittäin tarkan työkalun avulla on helppoa ja nopeaa sahata, viistottaa tai jirata. Kaikissa keskeissä säätimissä on salpa ja lukituslaite turvallisuuden parantamiseksi. Lisätietoja on myös pikachjekaaviossa tämän luvun lopussa. Tässä jirisirkkelissä on käytettävä karbidikärkisiä teriä, joiden läpimitta on 300 mm.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä jiirisirkkeli on ammattikäyttöön tarkoitettu sähkötyökalu.

ÄLÄ ANNA lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTIN huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välltämätöntä. Käytä koneen virransyöttövaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Jos käytät johtokelaa, kelaa johto aina kokonaan auki. Suurin mahdollinen johdon pituus on 30 m.

YKSIVAIHEISET KONEET

Käytä koneen virransyöttövaatimukset täyttävää hyväksyttyä kolmijohtimista jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten vähimmäispinta-ala on 1,5 mm².

KOLMIVAIHEISET KONEET

Varmista, että kaapeli toimitetaan teollisella CEE 16A -pistokkeella/ liittimellä, jossa on 5 napaa (neutraali on kytkettävä) standardin IEC 60309 mukaisesti.

Jännitteen putoaminen

Virtapiikit aiheuttavat lyhytaikaisia jännitteen putoamisia. Tämä voi vaikuttaa muihin laitteisiin.

Jos virtalähteen impedanssi on alle 0,25 Ω, häiriöitä ei pitäisi esiintyä.

Pistorasia, johon tämä laite yhdistetään, on suojattava 16 ampeerin hitaalla sulakkeella.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Seuraavat toimet on tehtävä, jotta jiirisirkkeli toimii oikein.

Ottaminen käyttöön

KORKEUDENSÄÄTÖKAMMEN KIINNITTÄMINEN (KUVAT 1, 2)

1. Kiinnitä korkeudensäätökampi (i) ristipääruuvilla.

HUOMAUTUS: Automaattipalautusvartta on ehkä siirrettävä, jotta korkeussäätö on mahdollista.

1. Nosta korkeudensäätökampi riittävän korkealle, jotta osien poistamiselle moottorin alta jää tilaa.

JALUSTAN KOKOAMINEN (KUVAT 1, 3, 4)

Jalustan osat ja kiinnikkeet on pakattu erikseen.

1. Poista kaikki osat pakkauksesta.
2. Lukitse varsi käyttämällä jiirauksen kiinnitysvipua (k).
3. Kallista konetta varovaisesti lavalta, kunnes pylvään takaosa lepää lattialla.

4. Aseta puupala (y) pöydän kulman alle (kuva 3).

5. Kokoa jalat (g) kuvassa näkyvällä tavalla käyttämällä mukana toimitettuja pultteja, muttereita ja aluslevyjä.

HUOMAUTUS: Älä kiristä.

1. Asenna poikkikiskot (f) (kuva 4).

2. Kiristä kaikki kiinnittimet tiukasti.

3. Nosta kone pystyasentoon.

VAROITUS: Koneen alustan on aina oltava suora ja vakaa.

TÄRKEÄÄ: Nostamisen ja laskemisen aikana tarvitaan ehkä apua.

AUTOMAATTISEN PALAUTTIMEN KIINNITTÄMINEN (KUVAT 1, 5–10)

1. Automaattinen palautin toimitetaan osittain koottuna kuvassa 5 näkyvällä tavalla.
2. Avaa automaattisen palauttimen kiinnitysruuvi (z) 6 mm:n kuusiokoloavaimella, jotta automaattinen palautusjärjestelmä pääsee pyörimään (kuva 6).
3. Avaa pään lukitus ja siirrä sitä (kuva 7).
4. Käännä automaattista palautinta. Aseta toinen ruuvi (aa) paikalleen.
   HUOMAUTUS: Älä kiristä (kuva 8).
5. Säädä automaattinen palautin ja tarkista, että se on kohdistettu pyörivään päähän oikein (v) (kuva 1, 9).
6. Silta-asetelman pysäytin on säädettävä siten, että silta-asetelman laakerit eivät osu laakeriurien takareunaan. Säädä pysäytintä (bb) siten, että kuminen pysäytin (cc) osuu lukituksen kotelon takaosaan (kuva 10).

VAROITUS: Pään on oltava aina lukittuna päätyasentoon.

1. Kiristä kaikki ruuvit.

Saat lisätietoja jälleenmyyjältäsi.

JATKOPÖYDÄN ASENTAMINEN (KUVAT 1, 11–18)

1. Kiinnitä kaksi jatkopöydän tukea (dd) kiinteän pöydän (e) molemmille puolille M8 x 25 -pulttien avulla (kuva 11).
2. Aseta jatkopöytä (t) jatkopöydän tuelle (kuva 12). Tee nämä samat toimet toiselle jatkopöydälle.
3. Tarkista, että jatkopöydät ovat samalla tasolla kiinteän pöydän kanssa. Kiristä pultit käsin.

VAROITUS: Jatkopöytien ja kiinteän pöydän TÄYTYY olla samalla tasolla.

1. Työnnä 3 tappia pieneen vasemmanpuoleiseen suojaan (h1) ja 3 tappia suurempaan oikeanpuoleiseen suojaan (h2) (kuva 1, 13).

2. Kohdista vasemman suojan tapit ja aukot kiinteään pöytään ja paina tiukasti yhteen (kuva 14).

3. Tee nämä samat toimet oikealle suojalle.

4. Kohdista vasemman pöydän takaosa (s1) ja vasemman suojan tapit toisiinsa. Paina tiukasti yhteen (kuva 15). Kiristä pöydän kiinnike (ee) tulppa-avaimella (kuva 16).

5. Työnnä M8 x 25 -ruuvi ja D8-aluslevy pöyclän takaosaan vasemmalle ja kiristä tiukasti (kuvat 17, 18).

6. Tee nämä samat toimet pöydän oikealla puolella.

PÖLYSUOJAN KIINNITTÄMINEN (KUVAT 19, 20)

1. Kiinnitä pölysuoja paikalleen pylvään tyveen.
2. Työnnä 3 M8 x 16 -ruuvia ja D8-aluslevyä pölynpoistoon ja jalustan aukkoihin.
3. Kiristä kaikki 3 M8-mutteria 13 mm:n tulppa-avaimella ja kiintoavaimella.

JOHDON TUEN KIINNITTÄMINEN (KUVAT 21, 22)

1. Irrota ristipääruuvi (ff).
2. Kiinnitä johdon tuki (gg) ja aseta ristipääruuvi takaisin paikalleen.
3. Irrota johdon kiinnikkeet (hh, ii) varresta. Kiinnitä ne uudelleen paikalleen pitelemällä johtoa samanaikaisesti.

VAROITUS: Varren on päästävä liikkumaan vaaka- ja pystysuunnassa.

OHJAUSRASIAN KIINNITTÄMINEN (KUVA 23)

Verkkovirtajohtoon johdotettu elektroninen ohjauslaatikko (x), jossa on jännitteen vapautuskytkin (w), jarrutuslaite ja moottorin ylikuormitussuoja automaattisella resetoinnilla.

1. Irrota rasian (x) takaosasta ulos työntyvät (jj)-ruuvit.
2. Pitele rasiaa pöydän takaosan kehystä vasten pylvään tyven vasemmalla puolella. Kiinnitä ruuvit niille tarkoitettuihin aukkoihin.
3. Aseta ruuveihin mutterit ja kiristä ne.

SAHANTERÄN KIINNITTÄMINEN (KUVAT 24–33)

1. Varmista, että varsi on asennossa 0°. Nosta varsi (m) yläasentoon (kuva 24).
2. Irrota ruuvi (kk) ja nosta suoja (d) pois tieltä (kuva 25).
3. Työnnä 6 mm:n kuusikulma-avain moottorin karaan ja 13 mm:n tulppa-avain terän ruuviin (kuva 26). Irrota terän ruuvi (ll) ja ulompi laippa (mm) kääntämällä tulppa-avainta myötäpäivään.
4. Irrota terä karasta ja sovita terä pöydän suojan uraan (nn). Terän hampaat EIVÄT SAA koskeltaa karaa (kuvat 27, 28).
5. Vapauta pää ja siirrä päätä eteenpäin, kunnes terä voidaan poistaa urasta (nn). Aseta uusi terä (oo) uraan (nn) ja siirrä päätä hitaasti lukittuun asentoon. Varmista, että terän hampaat eivät kosketa karaa (kuvat 29–31).
6. Aseta uusi terä sisempää laippaa (qq) vasten. Aseta ulompi laippa karaan. Kiristä terän ruuvi ja ulkoinen laippa asettamalla 6 mm:n kuusikulma-avain moottorin karaan ja 13 mm:n tulppa-avain terän ruuviin (kuva 32).
7. Laske suojaa alaspäin, jotta ura on kohdistettu suojan ruuviin. Kiristä ruuvi (kuva 33).
8. Jiirisirkkelin pää on nyt käyttövalmis.

VAROITUS: Uuden terän hampaat ovat hyvin teräviä. Ne voivat olla vaarallisia.

VAROITUS: Pyörimissuunta näkyy moottoriin merkitystä nuolesta.

VAROITUS: Varmista, että mutterin aluslevy osuu ulompaan laippaan.

VARREN JA PÖYDÄN PINNAN SAMANSUUNTAISUUDEN TARKISTAMINEN (KUVAT 1, 34)

1. Laske terää (oo) alaspäin, kunnes koskettaa kevyesti kiinteän pöydän pintaa (e).
2. Vapauta jiirivipu (j) ja jiirauksen kiinnitysvipu (k).
3. Työnnä terää eteenpäin suojan ohi. Käännä vartta, jotta terä osuu pöydän pintaan sivusuunnassa.
4. Toista nämä toimet terän ollessa taka-asennossa ja säädä takapulttia tarvittaessa.

TERÄN JA PÖYDÄN PINNAN SUORUUDEN TARKISTAMINEN (KUVAT 1, 35–37)

1. Vie varsi (m) takaisin keskiasentoon.
2. Aseta teräksinen suorakulma (rr) terää vasten (kuva 35).

3. Jos on tehtävä säätöjä, toimi seuraavasti:
   a. Irrota jiiraamisen osoituslevy (tt) irrottamalla kaksi ruuvia (uu) (kuva 36).
   b. Irrota kaikki kolme kuusioruuvia, jotka tulevat näkyviin (kuva 37).
   c. Aseta kuusikulma-avain moottorin kohoumaan ja naputtele, kunnes terä koskettaa suorakulmaa tasaisesti.

4. Kiristä kaikki kiinnittimet tiukasti.

VAROITUS: On erittäin tärkeää kiristää varsinkin keskimmäinen kuusikulmaruuvi.

1. Aseta jiiraamisen osoituslevy (tt) siten, että osoitin (ss) osoittaa lukua 0°.

KATKAISUPYSÄYTTIMEN JA SUOJAN SUORUUDEN TARKISTAMINEN (KUVAT 38–42)

1. Vedä terä suojan eteen (kuva 38).
2. Aseta suorakulma (rr) levynpalalle suojaa vasten siten, että se koskettaa terää juuri ja juuri.
3. Vedä terää itseäsi kohden ja tarkista, että terä kulkee samansuuntaisesti suorakulman kanssa.

4. Jos on tehtävä säätöjä, toimi seuraavasti:
   a. Kun jiirivipu (j) on asennossa 0°, vapauta jiirauksen kiinnitysvipu (k) kuvassa 39 näkyvällä tavalla.
   b. Irrota lukkopultit (v v) varren (m) molemmilta puolilta kuvassa 40 näkyvällä tavalla.

5. Voit säätää vartta (m) vasemmalle löysentämällä tappia (ww) varren oikealta puolelta ja kirstämällä vastakkaista tappia (kuva 41).

6. Voit säätää vartta (m) oikealle löysentämällä tappia (ww) varren vasemmalta puolelta ja kirstämällä vastakkaista tappia.

7. Etene hitaasti. Tarkista säätö jokaisen vaiheen jälkeen, kun vivut (j, k) on kiinnitetty.

VAROITUS: Älä kiristä tappeja liikaa.

1. Kiristä lukkomutterit (v v).

2. Säädä osoitinta (xx) jiirausasteikolla (yy) siten, että arvo on 0° (kuva 42).

Terän suojus (kuva 43)

Terän suojuksella on useita turvallisuutta lisääviä toimintoja:

- Etusuojus (c) ja jousikiinnitteinen takasuojus (d) suojaavat koko terää.

- Pölynpoistosovitin (a1)

- Säädettävä sormisujoja (a2) katkaisusahaamista varten.

JIIRAUSASTEIKKO (KUVA 44)

Jos sahaat pystysuunnassa, viistousasteikon (u) lukeman on oltava 0°. Löysennä ruuveja tarvittaessa (uu) ja säädä osoitin asentoon 0°.

JIIRAUSASTEIKKO (KUVA 42)

Jos sahaat pystysuunnassa, jiirausasteikon (yy) lukeman on oltava 0°. Säädä osoitinta (xx) ruuvin (zz) avulla siten, että arvo on 0°.

Varren asennoksi on esiasetettu 45° vasemmalle ja oikealle sekä 0°.

TOIMINTA

Käyttöohjeet

• Noudata aina turvaohjeita ja määräyksiä.
  • Varmista, että sahattava kappale on tiukasti kiinni.
• Paina sahaa vain kevyesti. Älä kohdista sahan terään sivusuuntaista voimaa.
  • Vältä ylikuomittamista.

• Asenna sahaan oikea terä. Älä käytä erittäin kuluneita sahanteriä. Sahan suurin pyörintänopeus ei saa ylittää terälle sallittua suurinta nopeutta.
• Älä yritä sahata liian pieniä kappaleita.
• Anna terän leikata vapaasti. Älä pakota sitä.
• Anna moottorin saavuttaa täysi nopeus ennen sahaamista.
• Varmista, että kaikki lukitusnupit ja kiinnikkeet ovat tiukalla.
• Älä koskaan käytä konetta, jos kaikki suojat eivät ole paikallaan.
• Älä nosta konetta pöydästä.
• Varmista aina, että pöydän pinnassa on sopiva ura.
• Kuvassa L on tietoja suojien sijainnista ja tyypistä.

Iso-Britanniassa on noudatettava vuoden 1974 puuntyöstökoneasetusta.

KÄYNNISTÄMINEN JA SAMMUTTAMINEN (KUVA 1)

Jiirisirkkelin varren virtakytkin tarjoaa useita etuja:

• Jännitteenpalauttaminen: Jos virta katkeaa jostain syystä, ennen koneen käynnistämistä on käytettävä tätä kytkintä.
• Moottorin ylikuormitussuojaus: Jos moottori ylikuormittuu, sen virransyöttö katkaistaan. Jos näin käy, anna moottori jäähtyä 10 minuuttia ja paina nollauspainiketta.
• Jarrujärjestelmä: Virran katketessa jarrujärjestelmä pysäyttää sahanterän 10 sekunnin kuluessa.

- Tämä kytkin vain pitää paikallaan.

Käynnistä kone painamalla kahvan (b) vihreää käynnistyspainiketta (a). Kun painike vapautetaan, kone pysähtyy heti.

SAHAAMINEN KOKEEKSI (KUVA 1)

1. Kun jiirivipu (j) on kiinnitetty, lukitse jiirauksen kiinnitysvipu (k) siten, että terä on asennossa 0° katkaisemista varten.
2. Laske terää vartta alaspäin, kunnes terä lähes koskettaa pöydän pintaa.
3. Aseta sahattava kappale suojan etuosaa vasten.
4. Kytke virta. Laske vartta alaspäin, jotta terä sahaa matalan uran pöydän pintaan.
5. Vedä terää itseäsi kohden, jotta se sahaa pystysuoran uran puiseen suojaan ja työstettävän kappaleen läpi.
6. Palauta terä takaisin lepoasentoon ja katkaise virta.
7. Tarkista, että sahauskulma on 90° kaikissa tasoissa. Säädä tarvittaessa.

Perussahaaminen (kuvat 45–53)

VAROITUS: Uuden terän hampaat ovat hyvin teräviä. Ne voivat olla vaarallisia.

KATKAISEMINEN (KUVA 45)

1. Aseta varsi oikeaan kulmaan suojaan nähden.
2. Kiinnitä jiirivipu (j) asentoon 0° ja kiristä jiirauksen kiinnitysvipu (k).
3. Laske terä alas.
4. Säädä sormisuojaa (a2) siten, että se koskettaa työstettävää kappaletta.
5. Jos pöydän pinnassa ei ole uraa, sahaa ura edellä kuvatulla tavalla.
6. Pitele työstettävää kappaletta suojaa vasten. Pidä sormet poissa terän kulkureitiltä.
7. Kytke virta. Vedä terää hitaasti suojan ja työstettävän kappaleen läpi.
8. Palauta terä takaisin lepoasentoon ja katkaise virta.

JIIRISAHAAMINEN (KUVAT 46, 47)

1. Vapauta jiirivipu (j) ja jiirauksen kiinnitysvipu (k).
2. Käännä varsi haluamaasi kulmaan jiirausasteikkoa käyttämällä.
3. Voit jiirisahata 45° vasemmalle tai oikealle kiinnittämällä jiirivivun (j) ja lukitsemalla jiirauksen kiinnitysvivun (k).
4. Voit käyttää väliin jääviä kulmia käyttämällä pelkkää jiirauksen kiinnitysvipua.
5. Toimi samalla tavalla kuin katkaisusahattaessa.

VIISTOSAHAAMINEN (KUVAT 45, 48)

1. Aseta varsi asentoon 0° katkaisusahaa mista varten.
2. Nosta terä korkealle pöydän pinnan yläpuolelle.
3. Vapauta viistokiinnitysvipu (a3) ja vedä viistoamisvipua ulospäin (a4).
4. Kallista moottori haluamaasi kulmaan viistoamisasteikon (u) avulla.
5. Voit viistosahata 45° oikealle kiinnittämällä viistoamisvivun (a4) ja lukitsemalla viistoamisen kiinnitysvivun (a3).
6. Voit käyttää väliin jääviä kulmia käyttämällä pelkkää viistoamisen kiinnitysvipua.
7. Toimi samalla tavalla kuin katkaistaessa pystysuunnassa.

YHDISTETTY JIIRAUS (KUVA 47)

Tällainen sahaaminen on jiiri- ja viistosahaamisen yhdistelmä.

1. Valitse haluamasi viistoamiskulma.
2. Käännä varsi haluamaasi jiirauskulmaan.
3. Toimi samalla tavalla kuin jiirisahattaessa.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

HUOMAUTUS: Mekaanista jarrua ei tarvitse huoltaa.

TÄRKEÄÄ: Vaihda kiinteä pöytä ja suoja, kun ne kuluvat.

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekernistä. Vamnista, että pistoke on irrotettu pistorasiasta. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Vaihda kulunut sahanterä uuteen tai teroita se.

Varren pyörivän pään laakeriurien säätäminen (kuvat 49–52)

Jos pyörivä pää liikkuu sivusuunnassa, laakereita on säädettävä.

1. Vedä silta-asennelmaa eteenpäin varren urien päähän ja pidä se paikallaan (kuva 49).
2. Irrota lukitusruuvit (a5) (kuvat 50, 51).
3. Kierrä laakereita (a6) hieman kuusikulma-avaimen avulla, kunnes sivusuuntainen liike lakkaa (kuva 52).
4. Kiristä lukitusruuvit (a5). Varmista, että pää siirtyy lepoasentoon automaattisesti.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

Tarkista huolellisesti ennen käyttöä ylempi terän suojus, siirrettävä alempi terän suojus sekä pölynpoiston putki määrittääksesi, että ne toimivat oikein. Varmista, että lastut, pöly tai työkappaleen partikkelit eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen osat jumiutuvat sahan terän ja suojusten väliin, irrota kone sähkönsyötöstä ja noudata osassa Sahan terän asennus annettuja ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun niitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

VAROITUS: Puhdista pöydän pinta säännöllisesti vamman vaaran vähentämiseksi.

VAROITUS: Puhdista pölynpoistojärjestelmä säännöllisesti vamman vaaran vähentämiseksi.

Pölynpoisto

VAROITUS: Yhdistä jiirisirkkelin aina määäräykset täyttävä sahanpurun poistolaite. Ulkoisen järjestelmän ilmavirran nopeuden täylyy olla 20 m/s +/-2 m/s. Nopeus mitataan liitosputken liitoskohdasta, kun työkalu on yhdistetty mutta ei käynnissä.

Kuljettaminen

Jos konetta on kuljetettava, varmista, että sahauspää on lukittu turvallisesti. Huomaa, että konetta ei saa nostaa pöydästä. Kuljeta konetta aina haarukkatrukin avulla. Voit nostaa turvallisesti asettamalla haarukan jalustan alemman ristitangon alle.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT in suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Suositeltu sahanterä DW721 / DW722 - DT4303

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana.

Jos DEWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen.

Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta.

Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen.

DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille.

Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT-toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa

www.2helpU.com

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttornaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUÖDEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyijään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com

PIKAOPAS

Korkeudensäätökampi Jiirausvipu Jiirauksen kiinnitysvipu Viistoamisvipu Viistoamisen kiinnitysvipu
