ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D21585 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 119

Figure 1

A B C D E

ΔΡΑΠΑΝΟ ΔΙΑΜΑΝΤΙΟΥ D21585

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Η πολύχρονη εμπειρία, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία, έκαναν τη DEWALT έναν από τους πλέον αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

D21585
Táση V 230
Túπος 1
Ισχύς εισόδου W 2.500/2.220
Απορροφούμενη ισχύς W 1.500/1.350
Ταχύτητα άνευ φορτίου
Ταχύτητα 1 min	-1 0–500
Ταχύτητα 2 min	-1 0–1.200
Ταχύτητα 3 min	-1 0–2.000
Ταχύτητα με φορτίο
Ταχύτητα 1 min	-1 0–290
Ταχύτητα 2 min	-1 0–760
Ταχύτητα 3 min	-1 0–1.280
Σπείραμα του άξονα	1 1/4" (Αρσενικό)
Κατηγορία προστασίας		1
Μέγιστη πίεση νερού	bar	3
Βάρος	kg	11,2

ΙΚΑΝΟΤΗΤΕΣ ΔΙΑΤΡΗΣΗΣ

Ικανότητα διάτρησης σε μπετόν
Ταχύτητα 1	mm	52-300
Ταχύτητα 2	mm	52-300
Ταχύτητα 3	mm	52-250
μέγιστο μήκος	mm	400

Ικανότητα διάτρησης σε σκυρόδεμα

Taxútna 1	mm	52-250
Taxútna 2	mm	52-200
Taxútna 3	mm	52-150
μέγιστο μήκος	mm	400

Τιμές θορύβου και δόνησης (άθροισμα τριαξονικών ανυσμάτων) σύμφωνα με EN61029-1:

LPA(επίπεδο πίεσης ήχου)	dB(A)	84,3
LWA(επίπεδο ισχύος ήχου)	dB(A) 97,2
K(aβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	3

Τιμή εκπομπής κραδασμών a_h=m/s 2 2,4

Αβεβαιότητα Κ = m/s² 2,1

Το επίπεδο εκπομπής κραδασμών που παρέχεται στο παρόν φυλλάδιο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένο τεστ του προτύπου EN61029 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Μπορεί να χρησιμοποιηθεί για προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωθέν επίπεδο εκπομπής κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιείται σε διαφορετικές εφαρμογές, με διαφορετικά παρελκόμενα ή δεν έχει συντηρηθεί κατάλληλα, η εκπομπή κραδασμών μπορεί να διαφέρει. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια ολόκληρης της εργασίας.

Η αξιολόγηση του επιπέδου έκθεσης σε κραδασμούς θα πρέπει επίσης να λαμβάνει υπόψη τις φορές που το εργαλείο κλείνει ή όταν λειτουργεί αλλά δεν ολοκληρώνει την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια ολόκληρης της εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιδράσεις των κραδασμών, όπως: συντήρηση του εργαλείου και των παρελκομένων, διατήρηση των χεριών σε θερμή κατάσταση, οργάνωση των προτύπων εργασίας.

Ασφάλειες:

Ευρώπη

για εργαλεία 230 Vένταση 10 Ampere

ΣΗΜΕΙΩΣΗ: Η συσκευή αυτή προορίζεται για σύνδεση σε σύστημα τροφοδοσίας ρεύματος με μέγιστη επιτρεπόμενη σύνθετη αντίσταση συστήματος Ζατα 0,28 Ω στο σημείο διασύνδεσης (κιβώτιο υπηρεσίας παροχής ρεύματος) της τροφοδοσίας του χρήστη.

Ο χρήστης πρέπει να διασφαλίσει ότι αυτή η συσκευή συνδέεται μόνο σε σύστημα ρεύματος

ΕΛΛΗΝΙΚΑ

που πληροί την πιο πάνω απαίτηση. Αν χρειάζεται, ο χρήστης μπορεί να ρωτήσει τη δημόσια εταιρεία παροχής ρεύματος σχετικά με τη σύνθετη αντίσταση του συστήματος στο σημείο διασύνδεσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Η: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Δήλωση Συμμόρφωσης - Ε.Κ. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

ΔΡΑΠΑΝΟ ΔΙΑΜΑΝΤΙΟΥ D21585

Η εταιρεία DEWALTδηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK,EN61029-1:2009 +A11:2010.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω

διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

M. Bergel

Markus Rompel

Διευθυντής Μηχανολογικού τμήματος DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 20.04.16

ΟΠΟΙΗΣΗ: Για να ελαπτώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Οδηγίες ασφάλειας

ΔΟΠΟΙΗΣΗ! Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία πρέπει να λαμβάνετε πάντοτε βασικά προληττικά μέτρα ασφαλείας για να περιορίζετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και προσωπικών τραυματισμών συμπεριλαμβανομένων των ακολούθων.

Διαβάστε όλες τις παρούσες οδηγίες προτού επιχειρήσετε να χρησιμοποιήσετε αυτό το προϊόν και φυλάξτε το εγχειρίδιο οδηγιών.

ΦΥΛΑΞΕΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Γενικοί κανονισμοί ασφάλειας

1. Διατηρείτε το χώρο εργασίας σε τάξη. Η ακαταστασία στο χώρο και στον πάγκο εργασίας εγκυμονεί κινδύνους τραυματισμού.
2. Λάβετε υπόψη το περιβάλλον του χώρου εργασίας.

Μην εκθέτετε το εργαλείο σε βροχή. Μη χρησιμοποιείτε το εργαλείο σε υγρές συνθήκες, ή συνθήκες υγρασίας γενικότερα. Διατηρείτε επαρκή φωτισμό στο χώρο εργασίας (250–300 Lux). Μη χρησιμοποιείτε το εργαλείο σε χώρους όπου υφίσταται κίνδυνος φωτιάς ή έκρηξης, π.χ. παρουσία εύφλεκτων υγρών και αερίων.

3. Προστατευτείτε από ηλεκτροπληξία.

Αποτρέψτε τυχόν επαφή με γειωμένες επιφάνειες (π.χ. σωληνώσεις, καλοριφέρ, συσκευές μαγειρέματος και ψυγεία).

4. Απομακρύνετε κάθε άλλο άτομο.

Μην επιτρέπετε σε άλλα άτομα, ιδίως σε παιδιά, να συμμετέχουν στην εργασία, να αγγίζουν το εργαλείο ή το καλώδιο προέκτασης και απομακρύνετέ τα από το χώρο εργασίας.

5. Να αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε.

Όταν δεν χρησιμοποιείτε τα εργαλεία, πρέπει να τα αποθηκεύετε σε ξηρό και κλειδωμένο χώρο, μακριά από μέρη όπου έχουν πρόσβαση παιδιά.

6. Μην καταπονείτε υπερβολικά το εργαλείο.

Είναι πιο αποτελεσματικό και ασφαλές όταν το χρησιμοποιείτε με την ισχύ για την οποία προορίζεται.

7. Χρησιμοποιείτε το κατάλληλο εργαλείο.

Μην προσπαθείτε να κάνετε εργασίες για εργαλεία βαριάς χρήσης με μικρά εργαλεία. Μη χρησιμοποιείτε εργαλεία για σκοπούς για τους οποίους δεν προορίζονται, για παράδειγμα, μη χρησιμοποιείτε δισκοπρίονα για να κόψετε κλαδιά δέντρων ή κούτσουρα.

8. Φοράτε τα κατάλληλα ρούχα.

Μη φοράτε χαλαρά ρούχα ή κοσμήματα, γιατί μπορεί να εμπλακούν σε κινούμενα εξαρτήματα. Για την εργασία σε υπαίθριους χώρους συνιστάται η χρήση αντιολισθητικών υποδημάτων. Χρησιμοποιείτε προστατευτικό κάλυμμα των μαλλιών για να καλύψετε τα μακριά μαλλιά.

9. Χρησιμοποιείτε προστατευτικό εξοπλισμό.

Φοράτε πάντα προστατευτικά γυαλιά. Χρησιμοποιείτε προσωπίδα ή μάσκα σκόνης εάν κατά την εργασία σχηματίζεται σκόνη.

10. Συνδέστε εξοπλισμό εκβολής σκόνης.

Εάν διατίθενται συσκευές για τη σύνδεση εκβολής σκόνης και εγκαταστάσεων συλλογής, βεβαιωθείτε ότι έχουν συνδεθεί σωστά και χρησιμοποιούνται κατάλληλα.

11. Μην κακομεταχειρίζεστε το καλώδιο.

Μην τραβάτε ποτέ το καλώδιο για να αποσυνδέσετε το εργαλείο από την πρίζα.

Διατηρείτε το φορτιστή μακριά από πηγές θερμότητας, ελαιώδεις ουσίες και αιχμηρά αντικείμενα.

12. Ασφαλής εργασία.

Χρησιμοποιείτε σφιγκτήρες ή μέγγενη για τη συγκράτηση του τεμαχίου εργασίας. Αυτό είναι

ασφαλέστερο από το να χρησιμοποιείτε τα χέρια σας και κατ' αυτόν τον τρόπο μπορείτε να χειρίζεστε το εργαλείο και με τα δύο χέρια.

13. Μην τεντώνετε υπερβολικά το σώμα σας.

Διατηρείτε συνεχώς σταθερό πάτημα και ισορροπία.

14. Να εκτελείτε τη συντήρηση των εργαλείων προσεκτικά.

Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά για καλύτερη και ασφαλέστερη απόδοση. Εφαρμόζετε τις οδηγίες για τη λίπανση και την αντικατάσταση των παρελκομένων. Επιθεωρείτε περιοδικά τα εργαλεία και εάν διαπιστώσετε ζημίες, αναθέστε την επισκευή τους σε εξουσιοδοτημένο συνεργείο. Διατηρείτε όλες τις λαβές και τους διακόπτες χωρίς υγρασία, ακαθαρσίες, λάδια και γράσα.

15. Αποσύνδεση των εργαλείων.

Αποσυνδέετε τα εργαλεία από την παροχή ηλεκτροδότησης όταν δεν τα χρησιμοποιείτε, πριν από τη συντήρηση και για την αντικατάσταση παρελκομένων, όπως δίσκων κοπής, τρυπανιών και πριονιών.

16. Αφαιρέστε τυχόν κλειδιά και πένσες ρύθμισης.

Συνηθίζετε να ελέγχετε αν έχουν αφαιρεθεί από το εργαλείο τα κλειδιά και οι πένσες ρύθμισης προτού το χρησιμοποιήσετε.

17. Αποφύγετε απροσδόκητη εκκίνηση του εργαλείου.

Βεβαιώνεστε ότι το εργαλείο είναι στη θέση "off" προτού το συνδέσετε στην πρίζα.

18. Χρησιμοποιείτε καλώδια προέκτασης για υπαίθριους χώρους.

Όταν χρησιμοποιείτε το εργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε αποκλειστικά καλώδια προέκτασης που προορίζονται και επισημαίνονται ειδικά για χρήση σε υπαίθριο χώρο.

19. Παραμένετε σε εγρήγορση.

Προσέχετε τι κάνετε. Χρησιμοποιήστε κοινή λογική. Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια φαρμάκων ή οινοπνεύματος.

20. Ελέγξτε για τυχόν ζημιές σε εξαρτήματα.

Πριν από τη χρήση ελέγχετε προσεκτικά το εργαλείο και το καλώδιο τροφοδοσίας για να εξακριβώσετε αν το εργαλείο λειτουργεί κανονικά όσον αφορά στην προβλεπόμενη λειτουργία του. Ελέγχετε την ευθυγράμμιση

ΕΛΛΗΝΙΚΑ

και τη σύνδεση των κινούμενων εξαρτημάτων, τυχόν ζημίες στα εξαρτήματα, την εγκατάσταση και οποιεσδήποτε άλλες καταστάσεις οι οποίες ενδέχεται να επηρεάσουν τη λειτουργία. Ένας προφυλακτήρας ή άλλο εξάρτημα που έχουν υποστεί ζημίες πρέπει να επισκευασθούν κατά τον ενδεδειγμένο τρόπο ή να αντικατασταθούν από εξουσιοδοτημένο συνεργείο, εκτός και αν αναφέρεται κάτι άλλο στο παρόν εγχειρίδιο οδηγιών. Αναθέστε την αντικατάσταση των ελαττωματικών διακοπτών σε εξουσιοδοτημένο συνεργείο.

Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόπτης (on-off) δεν λειτουργεί.

Μην επιχειρείτε ποτέ να κάνετε επισκευές μόνοι σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση

οποιουδήποτε παρελκόμενου ή αξεσουάρ, ή ο εξαναγκασμός του σε απόδοση για την οποία δεν συνιστάται στο παρόν εγχειρίδιο χρήσης, μπορεί να αποτελέσει αιτία κινδύνου πρόκλησης προσωπικού τραυματισμού.

21. Αναθέστε την επισκευή του εργαλείου σας σε πιστοποιημένο τεχνικό.

Το συγκεκριμένο ηλεκτρικό εργαλείο πληροί τις απαιτήσεις των σχετικών κανόνων ασφαλείας. Οι επισκευές πρέπει να πραγματοποιούνται μόνο από πιστοποιημένα άτομα με τη χρήση των αυθεντικών ανταλλακτικών, διαφορετικά μπορεί να προκληθεί σημαντικός κίνδυνος για το χρήστη.

Πρόσθετες οδηγίες ασφαλείας για δράπανα διαμαντιού

• Οι μύτες, τα εργαλεία και οι περιοχές διάτρησης θερμαίνονται πολύ κατά την εργασία. Φοράτε γάντια όταν τα αγγίζετε.
• Χρησιμοποιήστε το δράπανο διαμαντιού κάτω από συνεχές επιτήρηση.
• Βεβαιωθείτε ότι δεν κόβετε μέσα από τους ηλεκτρικούς αγωγούς, αγωγούς υγραερίου η σωλήνες νερού. Χρησιμοποιήστε συστήματα ανιχνεύσεις πριν τη διάτρηση.
• Βεβαιωθείτε ότι το εξάρτημα κοπής έχει τοποθετηθεί σωστά.
• Ελέγξτε όλες τις βίδες και σφίξτε καλά πριν χρησιμοποιήστε το μηχάνημα.

• Κατά τη διάτρηση προς τα κάτω, βεβαιωθείτε ότι το τρυπάνι κατεβαίνει ασφαλές χωρίς να τραυματίσει κάποιον που κάθετε κάτω.

• Φροντίζετε να κάθεστε σε σταθερή επιφάνεια και κρατήστε πάντα την ισορροπία του σώματος για καλύτερο έλεγχο της ροπής αντίδρασης.

• Επιθεωρήστε το μηχάνημα πριν από κάθε χρήση. Μην χρησιμοποιήστε το μηχάνημα αν υπάρχουν σφάλματα στη πρίζα ρεύματος, στο καλώδιο ρεύματος, στον διακόπτη η σε οποιοδήποτε μέρος της επιφάνειας. Ζητήστε την επισκευή του μηχανήματος από εξουσιοδοτημένο συνεργείο σέρβις.
• Μη χρησιμοποιείτε το μηχάνημα σε νοτισμένο ή υγρό χώρο.
• Σβήστε αμέσως το μηχάνημα αν υπάρχει διαρροή νερού.
• Όταν σταματάτε την διάτρηση, μην ανάβετε το μηχάνημα μέχρι το σωληνωτό τρυπάνι να περιστρέφεται ελεύθερα.
• Ασφάλιστε πάντα τον διακόπτη για να αποτρέψτε την κατά λάθος αυτόματη εκκίνηση. Προσέξτε αυτή την διαδικασία ειδικά μετά τη διακοπή ρεύματος η όταν το βύσμα αποσυνδέεται από την παροχή ρεύματος.
• Σε περίπτωση που το ποτηροτρύπανο σφηνώσει, αποσυνδέστε το μηχάνημα από την τροφοδοσία ρεύματος και εξαλείψτε την αιτία του σφηνώματος πριν ενεργοποιήσετε πάλι το μηχάνημα.

Πρόσθετες οδηγίες ασφαλείας για δράπανα με παροχή νερού

- Ελέγχετε τα ποτηροτρύπανα πριν τη χρήση. Ποτέ μην χρησιμοποιήσετε ποτηροτρύπανα που έχουν υποστεί ζημιά ή παραμορφωθεί.

- Χρησιμοποιείτε μόνο ποτηροτρύπανα που έχουν σχεδιαστεί και συνιστώνται για το μηχάνημα αυτό. Πάντα λαμβάνετε υπόψη τις ελάχιστες και μέγιστες τιμές διαμέτρου και μήκους που αναφέρονται στα τεχνικά χαρακτηριστικά.

- Πάντα χρησιμοποιείτε προστασία ακοής για να μειώσετε τον κίνδυνο πρόκλησης βλάβης της ακοής.

• Φοράτε γυαλιά ασφαλείας ή άλλη προστασία των ματιών. Οι εργασίες διάτρησης προκαλούν εκτίναξη θραυσμάτων. Τα εκτινασσόμενα σωματίδια μπορούν να προκαλέσουν μόνιμη βλάβη στα μάτια.

• Φοράτε γάντια, όταν χειρίζεστε ποτηροτρύπανα ή τραχιά υλικά, για να μειώσετε τραυματισμούς από αιχμηρές ακμές.

• Χρησιμοποιείτε αντιολισθητικά υποδήματα για πρόληψη τραυματισμών από ολισθηρές επιφάνειες.
• Η διάτρηση με τη βάση επιτρέπεται μόνο προς τα κάτω ή οριζόντια. Η βάση πρέπει να είναι σταθεροποιημένη είτε με μπουλόνια (π.χ. D215825) είτε με διάταξη κενού.
• Ελέγξτε την επιφάνεια όπου θα πρέπει να στερεωθεί η βάση δραπάνου. Αν η επιφάνεια είναι τραχιά μπορεί να μειωθεί σημαντικά η αποτελεσματικότητα του συστήματος με βεντούζες. Μια επικαλυμμένη ή συγκολλητή επιφάνεια μπορεί να αποκολληθεί κατά την εργασία.
• Ελέγχετε το ελάχιστο επίπεδο υποπίεσης πριν και κατά τη διάρκεια της εργασίας όταν χρησιμοποιείτε την αντλία κενού. Το ελάχιστο επίπεδο δεν θα πρέπει να είναι κάτω από 650 mbar.
• Για ασφαλή λειτουργία και στερέωση με κενό, η διάμετρος του ποτηροτρύπανου δεν θα πρέπει να είναι μεγαλύτερη από 82 mm.

ΥΓΡΗ ΔΙΑΤΡΗΣΗ

• Χρησιμοποιείτε πάντα μια συσκευή ψύξης νερού και ένα σύστημα συλλογής νερού.
• Να χρησιμοποιείτε πάντα τρυπάνια για υγρή διάτρηση.
• Η μέγιστη πίεση νερού είναι 3 bar. Χρησιμοποιείστε μια βαλβίδα απελευθέρωσης πίεσης σε περίπτωση υψηλότερης πίεσης νερού.
• Χρησιμοποιήστε μόνο νερό βρύσης για ψύξη.
• Μην επιτρέψτε το νερό να μπει στο μοτέρ η τα άλλα ηλεκτρικά διαμερίσματα. Βεβαιωθείτε ότι το PRCD δεν είναι σε επαφή με νερό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30 mA ή μικρότερη.

Λοιποί κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή των συσκευών ασφαλείας, ορισμένοι κίνδυνοι δεν μπορούν ν' αποφευχθούν. Αυτοί είναι:

• Βλάβες στην ακοή
• Κίνδυνος τραυματισμού λόγω αιωρούμενων σωματιδίων.
• Κίνδυνος εγκαυμάτων λόγω παρελκομένων, τα οποία θερμαίνονται κατά τη διάρκεια της χρήσης.

- Κίνδυνος τραυματισμού λόγω παρατεταμένης χρήσης.

Οι ακόλουθοι παράγοντες αυξάνουν τον κίνδυνο αναπνευστικών προβλημάτων:

• Δεν έχει συνδεθεί διάταξη απομάκρυνσης της σκόνης όταν εκτελείτε ξηρή λειτουργία
• Ανεπαρκής απομάκρυνση σκόνης που προκαλείται από ακαθάριστα φίλτρα εξαγωγής

Σημάνσεις στο εργαλείο

Πάνω στο εργαλείο βρίσκονται οι παρακάτω εικόνες:

Ειδοποίηση ασφαλούς χρήσης

Διαβάστε το εγχειρίδιο χρήσης πριν από τη χρήση.

Φοράτε προστατευτικά ακουστικά.

Να φοράτε προστατευτικά για τα μάτια.

Na φοράτε πάντα μια μάσκα για τη σκόνη

Na φοράτε πάντα προστατευτικά υποδήματα

Να φοράτε πάντα προστατευτικά γάντια.

Με παροχή νερού

Επιλογή ταχύτητας

Εφαρμογές σε επιφάνειες από λίθο

Εφαρμογές σε σκυρόδεμα

Όταν χρησιμοποιείτε το μηχάνημα, βεβαιωθείτε ότι το μηχάνημα είναι τοποθετημένο σε βάση. Ποτέ μη χρησιμοποιήσετε το μηχάνημα με το χέρι, γιατί θα προκληθεί απώλεια ελέγχου και σοβαρός τραυματισμός.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2016 XX XX

'Ετος κατασκευής

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1 Μηχάνημα διάτρησης με διαμαντοτρύπανο
1 Γερμανικό κλειδί, 32 mm
1 Γερμανικό κλειδί, 41 mm
1 Εύκαμπτος σωλήνας με διακόπτη παροχής
1 εγχειρίδιο οδηγιών

- Ελέγξτε για τυχόν ζημιά σε εργαλεία, εξαρτήματα ή παρελκόμενα, που μπορεί να έχει συμβεί κατά τη μεταφορά.

- Αφιερώστε επαρκή χρόνο, για να διαβάσετε και να κατανοήσετε αυτό το εγχειρίδιο, προτού θέσετε το εργαλείο σε λειτουργία.

Περιγραφή [ εικ. (fig.) 1, 2]

τροποποιήσετε το ηλεκτρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

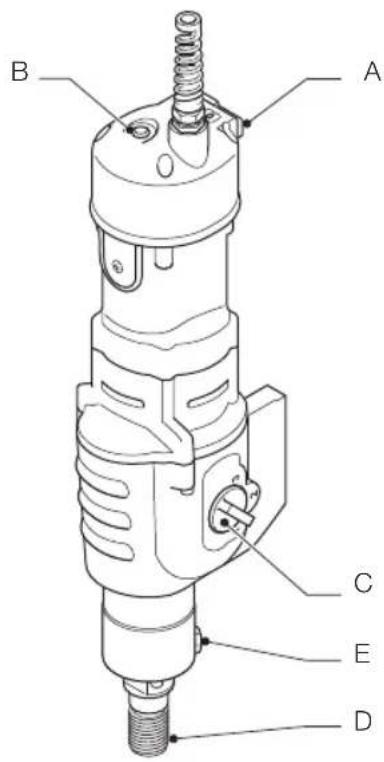

EIK. 1

A. Διακόπτης ενεργοποίησης/απενεργοποίησης (on/off)
B. Ενδεικτική λυχνία LED προειδοποίησης υπερφόρτωσης
C. Επιλογέας τριών ταχυτήτων
D. Άξονας
Ε. Σύνδεσμος παροχής νερού

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ (ΕΙΚ. 2)

F. D215854 Σετ χάλκινων δακτυλίων (5 τεμ)

G. D27902 Διάταξη εξαγωγής σκόνης

Η. D215851 Βάση δραπάνου

I. D215824 Αντλία νερού

J. D215852

Δακτύλιος συλλογής νερού (για χρήση με D215851)

K. D215853

Εφεδρική στεγανοποίηση για δακτύλιο συλλογής νερού

(3 τεμ.)

(για χρήση με D215852)

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Το μηχάνημά σας Δράπανο D21585 για ποτηροτρύπανα διαμαντιού έχει σχεδιαστεί για υγρή διάτρηση σε υλικά τοιχοποίας όπως τούβλο, τσιμεντόλιθους σκωρίας κλπ, καθώς και τεχνητά τούβλα, σκυρόδεμα και ενισχυμένο σκυρόδεμα με διαμαντοτρύπανα υγρής λειτουργίας και παροχή νερού. Το μηχάνημα δεν θα πρέπει να χρησιμοποιείται για εφαρμογές ξηρής διάτρησης.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο πάνω σε βάση δραπάνου.

Το μηχάνημα δεν θα πρέπει ποτέ να χρησιμοποιηθεί σε εφαρμογές όπου συγκρατείται με το χέρι.

ΜΗ χρησιμοποιείτε το εργαλείο σε συνθήκες υψηλής υγρασίας ή παρουσία εύφλεκτων υγρών ή αερίων.

Αυτά τα δράπανα διαμαντιού είναι επαγγελματικά ηλεκτρικά εργαλεία.

MHN επιτρέπετε σε παιδιά να έρθουν σ' επαφή με το εργαλείο. Απαιτείται επιτήρηση, όταν αυτό το εργαλείο χρησιμοποιείται από άπειρους χρήστες.

- Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Συμπλέκτης περιορισμού ροπής στρέψεως

Ολα τα περιστροφικά δράπανα είναι εφοδιασμένα με συμπλέκτη που περιορίζει τη μέγιστη αντίδραση της ροπής στρέψης που μεταδίδεται στο χρήστη στην περίπτωση εμπλοκής κάποιου τρυπανιού. Η λειτουργία αυτή προφυλάσσει επίσης το μηχανισμό λειτουργίας και το ηλεκτρικό μοτέρ για την περίπτωση απώλειας στηρίξεως. Η ρύθμιση του συμπλέκτη έχει γίνει στο εργοστάσιο και δεν είναι δυνατό να τροποποιηθεί.

Ηλεκτρονική προστασία υπερφόρτωσης (εικ. 1)

Η ηλεκτρονική προστασία υπερφόρτισης προσφέρει πρόσθετη ασφάλεια: αν η τάση φτάσει σε ένα όριο, η ενδεικτική λυχνία υπερφόρτισης (Β) ανάβει για να δείξει ότι το μηχάνημα αλλάζει στην κατάσταση υπερφόρτισης αν η λειτουργία συνεχίζετε στον ίδιο επίπεδο πίεσης. Η μείωση πίεσης χρήσης στο μηχάνημα αλλάζει τον ηλεκτρονικό διακόπτη πίσω στη κανονική κατάσταση.

Αν εφαρμόζεται συνεχές πίεση, το μηχάνημα σβήνει. Κατά αυτό το τρόπο αποτρέπονται οι κυμάνσεις του μοτέρ. Το μηχάνημα μπορεί να χρησιμοποιηθεί ξανά όταν το φορτίο απελευθερώνεται.

Θερμική προστασία

Οταν το μηχάνημα δουλεύει σε υπερφόρτωση σε μεγάλα διαστήματα, η θερμική προστασία σβήνει το μηχάνημα για να προστατέψει το μοτέρ. Το μηχάνημα μπορεί να χρησιμοποιηθεί ξανά όταν η θερμική προστασία έχει κρυώσει. Ο χρόνος ψύξης εξαρτάται από την υπερθέρμανση του μοτέρ και την θερμοκρασία περιβάλλοντος.

Με παροχή νερού

Ο ενσωματωμένος στροφέας νερού λειτουργεί άμεσα από τον άξονα του μοτέρ για να παρέχει συνεχές ψύξη τρυπανιών σε εφαρμογές υγρής διάτρησης.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί μόνο για μία συγκεκριμένη ηλεκτρική τάση. Να βεβαιώνεστε πάντα ότι η τάση ηλεκτροδότησης αντιστοιχεί στην τάση της πινακίδας τεχνικών χαρακτηριστικών.

Το εργαλείο σας DEWALT είναι γειωμένο (κατηγορίας I) σύμφωνα με το EN61029. Επομένως δεν απαιτείται καλώδιο γείωσης.

Σε περίπτωση αντικατάστασης καλωδίου ή φις, το εργαλείο πρέπει να επισκευαστεί από εξουσιοδοτημένο αντιπρόσωπο σέρβις ή από εξειδικευμένο ηλεκτρολόγο.

Χρήση καλωδίου επέκτασης

Αν απαιτείται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης 3 αγωγών κατάλληλο για την ισχύ αυτού του εργαλείου (βλ. τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm², ενώ το μέγιστο μήκος είναι 30 m.

Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Διακόπτης DI (προστατευτικό PRCD εντός γραμμής) (εικ. 1)

Το μηχάνημα είναι εξοπλισμένο με διάταξη ρεύματος διαρροής (PRCD) (R), η οποία προστατεύει το χρήστη από ηλεκτροπληξία διακόπποντας το κύκλωμα αν ανιχνευτεί ρεύμα διαρροής 10 mA ή μεγαλύτερο. Για μονάδες 115 V, το ονομαστικό ρεύμα διαρροής είναι 6 mA.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη

λειτουργήσετε το μηχάνημα χωρίς τη διάταξη PRCD στη θέση της. Μη χρησιμοποιείτε το μηχάνημα αν η διάταξη PRCD δεν λειτουργεί κανονικά. Για να λειτουργεί η διάταξη PRCD, το μηχάνημα πρέπει να είναι συνδεδεμένο σε γειωμένη πρίζα τοίχου.

ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ ΤΗ ΔΙΑΤΑΞΗ ΡΩD

I = ON (ανάβει η κόκκινη λυχνία LED).

Ενεργοποιήστε το μηχάνημα (ανατρέξτε και στο τμήμα Ενεργοποίηση και απενεργοποίηση).

Για να το απενεργοποιήσετε, προχωρήστε με την αντίστροφη σειρά.

ΓΙΑ ΝΑ ΕΛΕΓΞΕΤΕ ΤΗ ΔΙΑΤΑΞΗ ΡΩD

Ο = Κουμπί ελέγχου: ο διακόπτης θα πρέπει να διακόψει το κύκλωμα (το μηχάνημα απενεργοποιείται).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Διντοτη λειτουργία ελέγχου ο διακόπτης δεν διακόπτει το κύκλωμα, συνιστούμε να επιθεωρηθεί η μονάδα από εξουσιοδοτημένο αντιπρόσωπο επισκευών της DE WALT.

• Δεν επιτρέπεται να κάνετε οποιεσδήποτε τροποποιήσεις στο μηχάνημα, και ιδιαίτερα δεν επιτρέπεται να ανοίξετε τη μονάδα PRCD ή να επισκευάσετε ή να αντικαταστήσετε το καλώδιο.

• Ποτέ μη χρησιμοποιήσετε τη μονάδα PRCD ως γενικό διακόπτη. Πάντα ενεργοποιείτε τη μονάδα PRCD σε κατάσταση χωρίς φορτίο.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση του κινδύνου τραυματισμού, απενεργοποιήστε τη μονάδα και αποσυνδέστε το μηχάνημα από την πρίζα πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν τη ρύθμιση, την αλλαγή των ρυθμίσεων ή την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης της σκανδάλης είναι στη θέση απενεργοποίησης (OFF). Τυχόν απροσδόκητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Τοποθέτηση του δραπάνου στη βάση (εικ. 3)

Το μηχάνημα πρέπει να τοποθετηθεί στη βάση D215851 με το στήριγμα τοποθέτησης που συνοδεύει τη βάση.

ΠΡΟ ΕΙΔΟΠΟΙΗΣΗ: Ανατρέξτε και στο εγχειρίδιο της βάσης δραπάνου.

1. Τοποθετήστε το στήριγμα τοποθέτησης στη βάση του μηχανήματος.
2. Τοποθετήστε προσεκτικά το μηχάνημα με το στήριγμα μέσα στην υποδοχή στηρίγματος στη βάση όπως δείχνει η εικόνα.
3. Στερεώστε το μηχάνημα στη βάση συσφίγγοντας τον κοχλία με τη λαβή προώθησης.

ΠΡΟΦΕΙΔΟΠΟΙΗΣΗ: Πάντα στερεώνετε σταθερά το δράπανό σας για να αποτρέψετε τη μετακίνησή του.

Τοποθέτηση και αφαίρεση ενός αξεσουάρ (εικ. 4)

Το εργαλείο αυτό χρησιμοποιεί ποτηροτρύπανα και προσαρμογείς με σπείρωμα που βιδώνονται απ' ευθείας πάνω στον άξονα (D).

Συνιστούμε να χρησιμοποιείτε μόνο επαγγελματικά αξεσουάρ.

1. Επιλέξτε το κατάλληλο ποτηροτρύπανο για υγρή διάτρηση.

2. Τηρήστε τις υποδείξεις του ποτηροτρύπανου ή του κατασκευαστή για την τοποθέτηση του αξεσουάρ. Μπορεί να χρειαστείτε προσαρμογέα για να τοποθετήσετε το εξάρτημα στον άξονα.

3. Φροντίστε απαραίτητα να τοποθετήσετε ένα χάλκινο δακτύλιο (F) ανάμεσα στον άξονα και στο ποτηροτρύπανο για να διευκολύνετε την αφαίρεση του ποτηροτρύπανου μετά τη χρήση.

4. Συγκρατήστε τον άξονα με το γερμανικό κλειδί (L) και συσφίξτε το ποτηροτρύπανο (M) περιστρέφοντάς το δεξιόστροφα με το γερμανικό κλειδί (N).

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι ολόκληρο το συγκρότημα είναι σφιγμένο πριν αρχίσετε την εργασία.

Επιλογέας τριών ταχυτήτων (εικ. 1)

Το μηχάνημα είναι εξοπλισμένο με επιλογέα τριών ταχυτήτων (C) για μεταβολή του λόγου ταχύτητας/ ροπής.

1. Απελευθερώστε το διακόττη και επιλέξτε την απαιτούμενη θέση αφού το μοτέρ έχει ακινητοποιηθεί πλήρως.
2. Πάντα ευθυγραμμίζετε τον επιλογέα με τα σημάδια στο περίβλημα των γραναζιών.
3. Ανατρέξτε στα τεχνικά δεδομένα για να επιλέξετε την κατάλληλη ταχύτητα σύμφωνα με τη διάμετρο του ποτηροτρύπανου και το προς διάτρηση υλικό.
4. Μην αλλάζετε ταχύτητες σε πλήρεις στροφές ή κατά τη διάρκεια της χρήσης.

Σύνδεση σε παροχή νερού (εικ. 5)

ΠΡΟΦΙΔΟΠΟΙΗΣΗ:

• Ποτε μη χρησιμοποιήσετε το εργαλείο χωρίς τη μονάδα PRCD που συνοδεύει το εργαλείο.
• Η αντικατάσταση του φις ή του καλωδίου ρεύματος θα πρέπει πάντα να γίνεται από τον κατασκευαστή του εργαλείου ή του οργανισμού σέρβις του.
• Διατηρείτε το νερό μακριά από τα ηλεκτρικά εξαρτήματα του εργαλείου και μακριά από άτομα στην περιοχή εργασίας.
1. Ελέγξτε ότι ο εύκαμπτος σωλήνας νερού (Ρ) έχει συσφιχτεί καλά μέσα στο σύνδεσμο (Ε).
2. Κλείστε το διακόπτη παροχής νερού (Q).

1. Συνδέστε τον εύκαμπτο σωλήνα νερού σε κατάλληλο σύστημα παροχής νερού.

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση της παροχής νερού είναι κάτω από τη μέγ. πίεση που αναφέρεται στα τεχνικά χαρακτηριστικά.

Ρύθμιση της παροχής νερού (εικ. 5)

Ο διακόπτης παροχής νερού (Q) του εύκαμπτου σωλήνα νερού μπορεί να ρυθμιστεί ώστε να προσαρμοστεί η παροχή του νερού ψύξης προς το εξάρτημα διάτρησης.

1. Για να μειώσετε την παροχή, περιστρέψτε το διακόπτη δεξιόστροφα.
2. Για να αυξήσετε την παροχή, περιστρέψτε το διακόπτη αριστερόστροφα.

Πριν τη λειτουργία

1. Τοποθετήστε το κατάλληλο αξεσουάρ.
2. Σημειώστε το σημείο όπου πρόκειται να διατρηθεί η οπή.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΣΕΙΔΟΠΟΙΗΣΗ:

• Για σωστή λειτουργία, βεβαιωθείτε ότι η θερμοκρασία του περιβάλλοντος δεν είναι πολύ ψυχρή, το μηχάνημα και τα παρελκόμενά του συντηρούνται καλά και το μέγεθος του ποτηροτρύπανου είναι κατάλληλο για το μηχάνημα αυτό.

- τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσες ρυθμίσεις.

• Φροντίστε να ενημερωθείτε σχετικά με τη θέση σωλήνων και καλωδίων.

- Μην ασκείτε μεγάλη πίεση στο εργαλείο. Η υπερβολική πίεση δεν επιταχύνει τη διάτρηση αλλά μειώνει την απόδοση του εργαλείου και ενδέχεται να ελαπτώσει και τη διάρκεια ζωής του.

Κατάλληλη θέση χεριών (εικ. 6)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στο πάνω μέρος της βάσης δραπάνου, με το άλλο χέρι στη λαβή της βάσης.

Ενεργοποίηση και απενεργοποίηση (εικ. 1)

Για να ενεργοποιήσετε το εργαλείο, θέστε το διακόπτη ενεργοποίησης/ απενεργοποίησης (Α) στη θέση 1.

Για να απενεργοποίησετε το εργαλείο, θέστε το διακόπτη ενεργοποίησης/ απενεργοποίησης (Α) στη θέση 0.

Γενικές συμβουλές για διάτρηση με ποτηροτρύπανα διαμαντιού

ΕΙΔΟΠΟΙΗΣΗ: Για τη χρήση του ποτηροτρύπανου τηρείτε τις υποδείξεις του κατασκευαστή του αξεσουάρ.

ΣΗΜΕΙΩΣΗ: Δεν απαιτείται χρήση κεντρικού τρυπανιού.

1. Ενεργοποιήστε το μοτέρ του δραπάνου.
2. Αργά προωθήστε το αξεσουάρ μέσα στο τεμάχιο εργασίας χρησιμοποιώντας τη λαβή προώθησης.

ΕΛΛΗΝΙΚΑ

1. Στην αρχή της κοπής, εφαρμόστε ελαφρά πίεση για να επιτρέψετε στο αξεσουάρ να επιτύχει την αρχική αυλάκωση.
2. Συνεχίστε να ασκείτε επαρκή πίεση για να επιτύχετε ομαλή προοδευτική κοπή. Μην ασκείτε άσκοπη δύναμη.
3. Προσέχετε ιδιαίτερα όταν το αξεσουάρ πρόκειται να βγει από την αντίθετη επιφάνεια για να αποφύγετε σχίσιμο του τεμαχίου εργασίας.
4. Πάντα απενεργοποιείτε το εργαλείο όταν τελειώσει η εργασία και πριν το αποσυνδέσετε από την πρίζα.

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Μην αναμιγνύετε ή αναδεύετε εύφλεκτα υγρά που φέρουν ανάλογη σήμανση.

Υγρή διάτρηση

1. Συνδέστε το μηχάνημα σε ένα κατάλληλο σύστημα παροχής νερού.
2. Ρυθμίστε τη ροή νερού όπως απαιτείται.
3. Ενεργήστε όπως περιγράφεται παραπάνω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν βγαίνει νερό από τις οπές αποχέτευσης, σταματήστε αμέσως και επισκευάστε το μηχάνημα σε έναν εξουσιοδοτημένο σημείο συντήρησης.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από την κατάλληλη φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΦΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση του κινδύνου τραυματισμού, απενεργοποιήστε τη μονάδα και αποσυνδέστε το μηχάνημα από την πρίζα πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν τη ρύθμιση, την αλλαγή των ρυθμίσεων ή την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης της σκανδάλης είναι στη θέση απενεργοποίησης (OFF). Τυχόν απροσδόκητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Πηγαίνετε τακτικά το εργαλείο σε έναν εξουσιοδοτημένο σημείο συντήρησης για επιθεώρηση. Αυτό συμπεριλαμβάνει τον έλεγχο ψηκτρών από άνθρακα, του λαδιού στο κιβώτιο ταχυτήτων και αντικατάσταση του δακτύλιου σφραγίσματος.

Αντιμετώπιση προβλημάτων

Αν το εργαλείο σας δεν λειτουργεί κανονικά, ακολουθήστε τις οδηγίες. Εάν το πρόβλημα δεν λυθεί, επικοινωνήστε με το κέντρο επισκευών.

Το τρυπάνι δεν κόβει

Το υλικό είναι πολύ σκληρό για το τρυπάνι

• Επιλέξτε ένα κατάλληλο τρυπάνι (με ποιο μαλακά διαστήματα).
• Εφαρμόστε υγρή διάτρηση αν χρειαστεί.

Τα διαστήματα φαίνονται γυαλιστερά και καθαρά

- Εκτελέστε διάτρηση σε τραχύ υλικό για να επαναεκθέτετε τα διαστήματα διαμαντιού.

Το νερό είναι πολύ καθαρό και ρευστό.

Η ροή νερού καθυστερεί τη διάτρηση και αποτρέπει τα διαστήματα διαμαντιού να αυτό-ακονιστούν.

- Μειωμένη ροή νερού.

Η ταχύτητα περιστροφής δεν είναι κατάλληλη

- Αναφερθείτε στα τεχνικά στοιχεία για τις σωστές ταχύτητες.

Συσσωρευμένη σκόνη στο τρυπάνι.

Η συσσωρευμένη σκόνη καθυστερεί τη ταχύτητα διάτρησης.

• Χρησιμοποιήστε κατάλληλη συσκευή εξαγωγής σκόνης.
• Βγάλτε τακτικά το τρυπάνι για να βγάλτε τα κοψίματα.

Τα διαστήματα και τα τρυπάνια είναι καμένα

• Αυξήστε την ροή νερού.

Τα διαστήματα χαλάνε πολύ γρήγορα

• Επιλέξτε ένα κατάλληλο τρυπάνι (με ποιο σκληρά διαστήματα).
• Μειώστε την πίεση που εφαρμόζεται στο τρυπάνι.

Λίπανση

Το ηλεκτρικό εργαλείο σας δεν απαιτεί πρόσθετη λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φυσήξτε με ξηρό αέρα και αφαιρέστε οποιαδήποτε ακαθαρσία και σκόνη από το κύριο περίβλημα, όποτε παρατηρείτε ακαθαρσία ή σκόνη μέσα και γύρω από τους αεραγωγούς. Φοράτε εγκεκριμένα προστατευτικά γυαλιά και εγκεκριμένη μάσκα σκόνης, όταν πραγματοποιείτε αυτή τη διαδικασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλα ισχυρά χημικά για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτά τα χημικά μπορεί να αποδυναμώσουν τα υλικά που χρησιμοποιούνται σ' αυτά τα εξαρτήματα. Χρησιμοποιήστε ένα πανάκι βρεγμένο μόνο με νερό και ήπιο σαπούνι. Μην αφήνετε ποτέ οποιοδήποτε υγρό μέσα στο εργαλείο. Μη βυθίζετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα εξαρτήματα εκτός απ' αυτά που διατίθενται από την DEWALT, δεν έχουν δοκιμαστεί μ' αυτό το προϊόν. Η χρήση αυτών των εξαρτημάτων με το παρόν εργαλείο μπορεί να αποβεί επικίνδυνη. Για τη μείωση του κινδύνου τραυματισμού, πρέπει να χρησιμοποιείτε μ' αυτό το προϊόν μόνο τα εξαρτήματα που συνιστώνται από τη DEWALT.

Συμβουλευτείτε τον αντιπρόσωπό σας για περισσότερες λεπτομέρειες όσον αφορά τα κατάλληλα παρελκόμενα.

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ (ΕΙΚ. 6)

Το σύστημα εξαγωγής σκόνης D27902 (G) εξασφαλίζει κατάλληλη και ασφαλή απομάκρυνση

της σκόνης σε όλες τις εφαρμογές διάτρησης. Ο δακτύλιος συλλογής νερού D215852 (J) απαιτείται για την υποδοχή του συγκροτήματος για εφαρμογές υγρής διάτρησης.

ANTAIA NEPOY (EIK. 6)

Με την αφαίρεση των υπολειμμάτων από την περιοχή εργασίας και την ψύξη του αξεσουάρ διάτρησης, η D215824 αντλία νερού (Ι) διασφαλίζει παροχή νερού εκεί που δεν διατίθεται κύρια παροχή νερού.

ΒΑΣΗ ΔΡΑΠΑΝΟΥ (ΕΙΚ. 6)

Η D215851 βάση δραπάνου (Η) επιτρέπει γρήγορη εγκατάσταση για στατική χρήση του δραπάνου διαμαντιού.

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: ΜΗ χρησιμοποιήσετε τη βάση με αντλία κενού πάνω σε τοίχο ή ταβάνι.

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Belgique et Luxembourg België en Luxemburg	DEWALT - Belgium BVBA Egide Walschaertsstraat 16 2800 Mechelen	Tel: NL 32 15 47 37 63 Tel: FR 32 15 47 37 64 Fax: [phone]	www.dewalt.be [e-mail]
Danmark DEWALT	Roskildevej 22 2620 Albertslund	Tel: [phone] Fax: [phone]	www.dewalt.dk [e-mail]
Deutschland DEWALT	Richard Klinger Str. 11 65510 Idstein	Tel: [phone] Fax: [phone]	www.dewalt.de [e-mail]
Ελλάς	DEWALT (Ελλάς) A.E. ΕΔΡΑ-ΓΡΑΦΕΙΑ : Στράβωνος 7 & Λ. Βουλιαγμένης, Γλυφάδα 166 74, Αθήνα SERVICE : Ημερος Τόπος 2 (Χάνι Αδάμ) – 193 00 Ασπρόπυργος	Tηλ: 00302108981616 Φαξ: 00302108983570	www.dewalt.gr [e-mail]
España	DEWALT Ibérica, S.C.A. Parc de Negocios "Mas Blau" Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona)	Tel: [phone] Fax: [phone]	www.dewalt.es [e-mail]
France	DEWALT 5, allée des Hètres BP 30084, 69579 Limonest Cedex	Tel: [phone] Fax: [phone]	www.dewalt.fr [e-mail]
Schweiz Suisse Svizzera	DEWALT In der Luberzen 42 8902 Urdorf	Tel: 044 - 755 60 70 Fax: 044 - 730 70 67	www.dewalt.ch [e-mail]
Ireland	DEWALT Calpe House Rock Hill Black Rock, Co. Dublin	Tel: [phone] Fax: [phone]	www.dewalt.ie
Italia	DEWALT via Energypark 20871 Vimercate (MB), IT	Tel: [phone] 9590200 Fax: [phone]	www.dewalt.it
Nederlands	DEWALT Netherlands BV Holtum Noordweg 35 6121 RE BORN, Postbus 83, 6120 AB BORN	Tel: [phone] Fax: [phone]	www.dewalt.nl
Norge	DEWALT Postboks 4613, Nydalen 0405 Oslo	Tel: [phone] Fax: [phone]	www.dewalt.no [e-mail]
Österreich	DEWALT Werkzeug Vertriebsges m.b.H Oberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0 Fax: 01 - 66116 - 614	www.dewalt.at [e-mail]
Portugal	DEWALT Limited, SARL Centro de Escritórios de Sintra Avenida Almirante Gago Coutinho, 132/134, Edificio 14 2710-418 Sintra	Tel: [phone] Fax: [phone]	www.dewalt.pt [e-mail]
Suomi DEWALT	PL 47 00521 Helsinki	Puh: 010 400 4333 Faksi: 0800 411 340	www.dewalt.fi [e-mail]
Sverige	DEWALT Box 94 431 22 Mölndal	Tel: [phone] Fax: [phone]	www.dewalt.se [e-mail]
Türkiye	KALE Hirdavat ve Makina A.Ş. Defterdar Mah. Savaklar Cad. No:15 Edirnekapı / Eyüp / İSTANBUL 34050 TÜRKİYE	Tel: [phone] Faks: 0212 533 10 05	www.dewalt.com.tr
United Kingdom	DEWALT, 210 Bath Road; Slough, Berks SL1 3YD	Tel: [phone] Fax: [phone]	[e-mail]
Australia	DEWALT 82 Taryn Drive, Epping VIC 3076 Australia	Tel: Aust 1800 338 002 Tel: NZ 0800 339 258	www.dewalt.com.au www.dewalt.co.nz
Middle East Africa	DEWALT P.O. Box - 17164, Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone] Fax: [phone]	www.dewalt.ac [e-mail]
