ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EWAD320D-XR DAIKIN

Α – Υδραυλικό διάγραμμα για μονάδες χωρίς οικονομητήρες, Β - Υδραυλικό σχεδιάγραμμα για μονάδες με οικονομητήρες (Οι εικόνες δείχνουν ένα και μόνο κύκλωμα, αλλά στην πραγματικότητα οι μονάδες διαθέτουν δύο κυκλώματα)

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΤΑ ΑΓΓΛΙΚΑ

Αυτό το εγχειρίδιο αποτελεί ένα σημαντικό έγωραφο για το εξειδικευμένο προσωπτικό υποστήριξης, ωστόσο δεν μπορεί σε καμιά περίπτωση να αντικαπαστήσει το ίδιο το προσωπτικό.

Σας ευχαριστούμε για την αγορά αυτού του chiller

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΚΑΙ ΠΡΙΝ ΘΕΣΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΗ ΜΟΝΑΔΑ’. ΜΙΑ ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΙΚΕΣ ΔΟΝΗΣΕΙΣ, ΡΡΑΧΥΚΥΚΛΩΜΑ, ΔΙΑΡΡΟΕΣ, ΦΩΤΙΑ Η ΑΛΛΕΣ ΖΗΜΙΕΣ ΣΤΗ ΣΥΣΚΕΥΗ Η ΤΡΑΥΜΑΤΙΣΜΟΥΣ.

Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤ. ΑΠΟ ΕΝΑΝ ΕΠΑΓΓΕΛΜΑΤΙΑ ΧΕΙΡΙΣΤΗ/ΤΕΧΝΙΚΟ. Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΑΚΟΛΟΥΘΕΙΤΑΙ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΚΑΙ ΚΑΤΑΡΤΙΣΜΕΝΟΥΣ ΕΠΑΓΓΕΛΜΑΤΙΕΣ. ΟΛΕΣ ΟΙ ΕΡΓΑΣΙΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΥΝΤΑΙ ΣΥΜΦΩΜ ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΝΟΜΟΥΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ.

Η ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΑΠΑΓΟΡΕΥΟΝΤΑΛ ΚΑΤΗΓΟΡΗΜΑΤΙΚΑ ΑΝ ΟΙ ΟΔΗΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙΔΙΟΥ

ΔΕΝ ΕΧΟΥΝ ΓΙΝΕΙ ΣΑΦΗΣ.

ΑΝ ΥΠΑΡΧΕΙ ΑΜΦΙΒΟΛΙΑ, ΓΙΑ ΠΛΗΡΟΦΟΡΙΕΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΑΝΤΙΠΡΟΣΩΠΟ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

Περιγραφή

Η αγορά της μονάδας είναι ένα “chiller συμπυκνωμένου αέρα, ένα μηχάνημαναγράφεται στην ετικέτα είναι σωστά. Η ευθύνη για τυχόν ζημιές μετά την αποδοχή της προγραμματισμένο για την ψύξη του νερού (ή μείγματος νερού γλικόζης) στο πλρώπάδα δεν μπορεί να αποδοθεί στον παραγωγό.

των περιορισμών που περιγράφονται στη συνέχεια. Η λειτουργία της μονάδας βασίζεται

στη συμπίεση, συμπύκνωση και εξάτμιση του ατμού, σύμφωνα με την αντιστροφής ορία λειτουργιας κύκλου Carnot. Τα βασικά συστατικά είναι:

• Ελικοειδής συμπιεστής για την αύξηση της πίεσης του ατμού ψύξης από πίεση εξάτμισης σε πίεση συμπύκνωσης.
• Εξατμιστήρας, όπου ο υγρός ψυκτήρας χαμηλής πίεσης εξατμίζεται ψύχοντας έτσι τον αέρα.
• Συμπυκνωτής, όπου η υψηλή πίεση ατμού συμπυκνώνεται στην ατμόσφαιρα αφαιρώντας τη θερμότητα που ελευθερώνεται από το νερό, η οποία ψύχετη βοήθεια ενός μετατροπέα θερμότητας αερόψυκτο.
• Βαλβίδα επέκτασης που μεταβάλλει την πίεση του συμπυκνωμένου υγρού από συμπυκνωμένη σε εξατμιζόμενη.

Γενικές πληροφορίες

Όλες α μονάδες παραδίδονται με ηλεκτρικά διαγράμμαπακυρωμένα σχέδιαπινακίδα αναγνώρισκηθ.DOC (Δήλωση συμμόρφωσηθ)

έγγραφα αυτά δείχνουν όλα τα τεχνικά στοιχεία της μονάδας που αγοράστηκε και ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΠΟΣΠΑΣΤΟ ΚΑΙ ΣΗΜΑΝΤΙΚΟ ΜΕΡΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ

Σε περίπτωση οποιασδήποτε διαφοράς μεταξύ του παρόντος εγχειριδίου και των εγγράφων του εξοπλισμού, συμβουλευτείτε τα έγωραφα σχετικά με το μηχάνημα. Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του κατασκευαστή.
Σκοπός του παρόντος εγχειριδίου είναι να βοηθήσει τον τεχνικό εγκατάστασης και τον καταρτισμένο χερικτή να εξασφαλόσουν μια σωστή λετουργία, εξυπτρέτηση και συντήρηση της μονάδας μαώνοντας την πιθανότητα κινδύνου για άτομα, ζώα καιή

λαντικείμενα.

Λήψη της μονάδας

Αμέσως μόλις η μονάδα φτάσει στον τελικό τόπο εγκατάστασης πρέπει να επίθεωρείτε Άγια τυχόν ζημιές. Όλα τα στοιχεία που περιγράφονται στο δελτίο παραλαβής πρέπει να επίθεωρούνται και να ελέγχονται.

Αν η μονάδα υποστεί ζημιά, μην αφαιρέσετε το κατεστραμμένο τμήμα και ειδοποιείστε αμέσως για τη ζημιά την εταιρία μεταφορών ζητώντας την επιθεώρηση της μονάδας.

Κάνετε γωστή τη ζημιά στον ανππρόσωπο του παραγωγού, στέλνοντας αν γίνεται φωτογραφίες που μπορεί να είναι χρήσιμες για την απόδοση ευθυνών.

Η ζημιά δεν θα πρέπει να επισκευαστεί έως ότου πραγματοποιηθεί η επιθεώρηση από πλευράς του αντιπροσώπου της εταιρίας μεταφορών.

Πριν εγκαταστήσετε τη μονάδα βεβαιωθείτε πως το μοντέλο και η ηλεκτρική τάση που μαναγράφεται στην ετικέτα είναι σωστά. Η ευθύνη για τυχόν ζημιές μετά την αποδοχή τη λράνιάδα δεν μπορεί να αποδοθεί στον παραγωγό.

ασίζεται Ορια λειτουργίας

Αποθήκευση

Οι περιβαντολλογικές συνθήκες πρέπει να είναι εντός των ακολούθων ορίων:

Θερμακραισία περιβάλλοντος ελάχιστη : -20°C

Θερμοκρασία περιβάλλοντος μέγιστη : ℃ 57

Σχεπική υγρασία μέγιστη : 95% χωρίς συμπύκνωση

Η αποθήκευση σε μια θερμοκρασία κατώτερη της ελάχιστης μπορεί να καταστρέψει τα εξαρτήματα, ενώ η αποθήκευση σε θερμοκρασία ανώτερη της μέγιστης μπορεί να ανοίξει τις βαλβίδες ακφαλείας. Η αποθήκευση σε μια συμπικνωμένη απμόκφαρα μπορεί να καταστρέψει τα ηλεκτρικά εξαρτήματα.

Λειτουργία

Η λειτουργία πέρα από τα όρια που αναφέρονται μπορεί να βλάψει τη μονάδα. Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του κατασκευαστή.

Όλες α μονάδες παραδίδονται με ηλεκτρικά διαγράμμαπακυρωμένα σχέδιαπινακίδα αναγνώρισκηθ.DOC (Δήλωση συμμόρφωσηθ)

έγγραφα αυτά δείχνουν όλα τα τεχνικά στοιχεία της μονάδας που αγοράστηκε και ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΠΟΣΠΑΣΤΟ ΚΑΙ ΣΗΜΑΝΤΙΚΟ ΜΕΡΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ

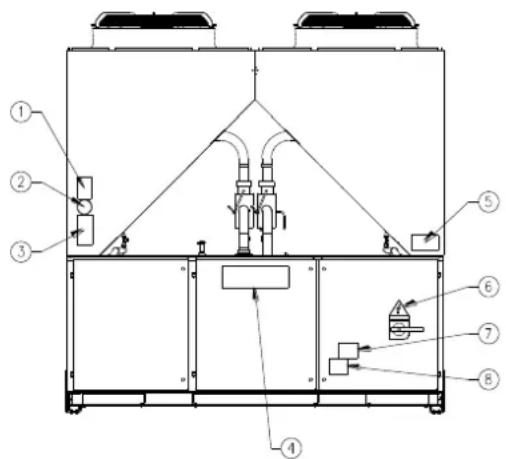

Εικόνα 1 – Περιγραφή των ετικετών που εφαρμόζονται στον ηλεκτρικό πίνακα

Ταυτοποίηση της ετικέτας

1 – Σύμβολο μη εύφλεκτου αερίου	6 – Σύμβολο ηλεκτρικού κινδύνου
2 – Τύπος αερίου	7 – Προειδοποίηση επικίνδυνης τάσης
3 – Στοιχεία πινακίδας της μονάδας	8 – Προειδοποίηση σύσφιξης καλωδίων
4 – Λογότυπο του κατασκευαστή	9 – Οδηγίες ανύψωσης
5 – Προειδοποίηση γεμίσματος του κυκλώματος νερού

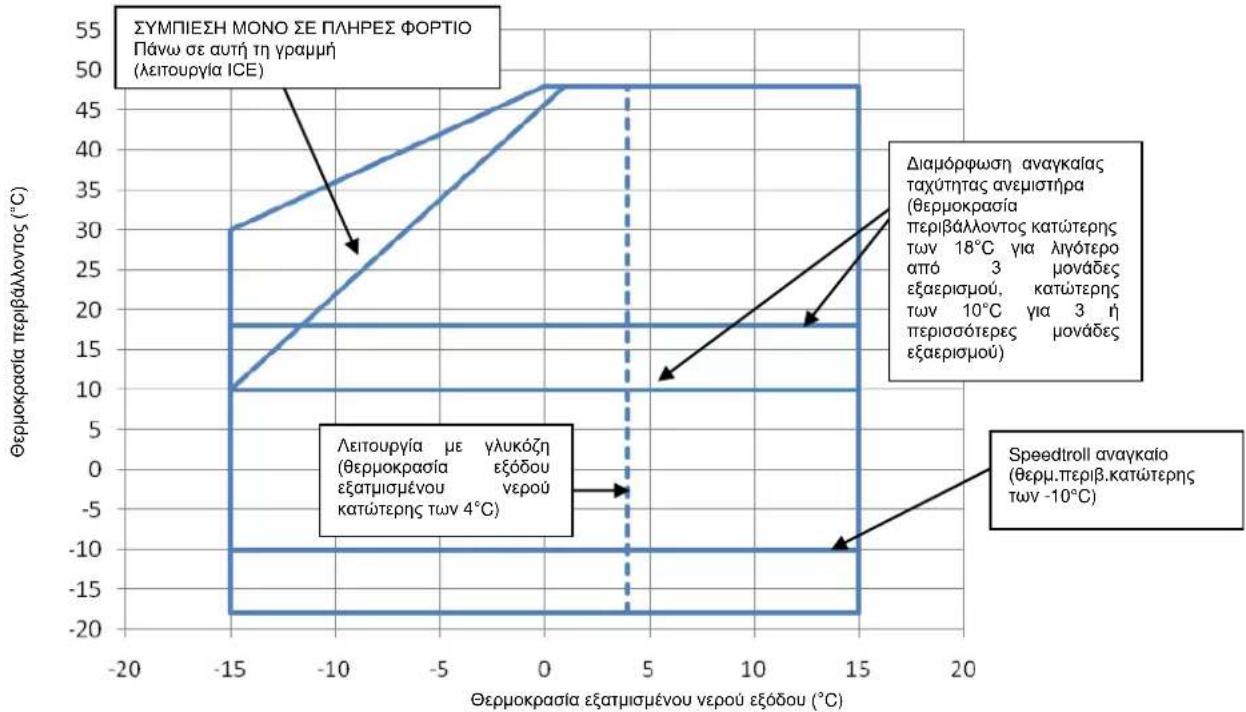

Εικόνα 2 – Όρια λειτουργίας

Ασφάλεια

Η μονάδα πρέπει να είναι γερά τοποθετημένη στο έδαφος Εναι βασικό να προσέξετε τις ακόλουθες οδημές

• Η μονάδα μπορεί να ανυψωθεί μόνο με τη χρήση των ειδικών σημείων που τονίζονται σε κίτρινο και στερεώνονται στη βάση της.
• Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς πριν να έχετε ανοίξει τον κεντρικό διακόπτη της μονάδας και να έχετε απενεργοποιήσειήρηλεκτρική τροφοδότηση.
• Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς τη χρήση μιας ανεμιστήρων. μονωτικής πλατφόρμας. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς τη χρήση μιας ανεμιστήρων. Μοσθέθη του θορύβου για κάθε μοντέλο αναφέρεται στα έγγραφα πώλησης. επί της παρουσίας νερού και/ή υγρασίας. Αν η εγκατάσταση της μονάδας όπως επίσης ο χειρισμός και η συντήρησή της έχουν
• Οι αίχμηρές άκρες και η επιφάνεια του τμήματος του συμπικνωτή μπορεί να προκαλέσουν τραυματισμούς. Αποφεύγετε την άμεση επαφή χρησιμοποποι φραθεταευτική συσκευή για τις εργασίες που διεξάγονται κοντά σε αυτή. Σε περίπτωση εγκατάστασης με ειδικές ηχητικές απαιτήσεις μπορεί να απαιτείται πεγκατάσταση επιπλέον συσκευών εξασθένισης του δορύβου..
• Αποσμινέστε την πλεκτοική τοφωδοσία ανοίνοντας το κεντοικό διακόπτη πεγκατάσταση επιπλέον συσκευών εξασθένισης του δορύβου..
  Αποσούτες πη πρακτριμή προφοσούτα αντρησίες το κετρικό ειαλούτη πρη ακολουθήσετε τις βοηθητικές εργασίες στους ανεμιστήρες ψύξης και/ή στους συμπιστές. Η μη τήρηση αυτού του κανόνα μπορεί να προκαλέσει σοβαρούς Αποφ τραυματισμούς.
  Μην ασάγετε αντικαμενα στους σωλήνες του νερού ενώ η μονάδα έναι συνδεδεμένη με το σύστημα.
• Ένα μηχανικό φίτρο πρέπει να είναι εγκατεστημένο στο σωλήνα του νερού συνδεδεμένο στην είσοδο του εναλλακτή θερμότητας.
• Η μονάδα έχει βαλβίδες ασφαλείας καταχωρημένες στις πλευρές υψηλής καόλες οι μονάδες είναι εξοπλισμένες με σημεία ανύψωσης που σημειώνονται μαμηλής πίεσης του ψυκτικού κυκλώματος. Απαγορεύεται αυστηρά η αφαίρεση όλων των προστασιών των κινούμεων Μης νονάδας, όπως φαίνεται στις ακόλουθεξεικόνες 3
  Η μονάδα παράγει θόρυβο κυρίως λόγω της περιστροφής των συμπιεστών και των ανεμιστήρων.
  Ηματάθμη του θορύβου για κάθε μοντέλο αναφέρεται στα έγγραφα πώλησης. Αν η εγκατάσταση της μονάδας όπως επίσης ο χειρισμός και η συντήρησή της έχουν
  θραγματοποιηθεί σωστά, το επίπεδο εκπομπής θορύβου δεν θα απαιτεί καμιά ειδική πραστατευτική συσκευή για τις εργασίες που διεξάγονται κοντά σε αυτή.
  Σε περίπτωση εγκατάστασης με ειδικές ηχητικές απαιτήσεις μπορεί να απαιτείται τ εγκατάσταση επιπλέον συσκευών εξασθένισης του θορύβου..
  Αποφύγετε να χτυπήσειε καιή να τροντάζετε τη μονάδα κατά τη δάρκεια της φόρτωσης/εκφόρτωσης από το μεταφορικό μέσο και την κίνηση. Σπρώξετε ή τραβήξτ τη μονάδα μόνο από το πλαίσιο της βάσης. Στερεώστε τη μονάδα στο εσωτερικό του μεταφορικού μέσου έτσι ώστε να αποφύγετε ζημιές από την τυχόν μετακίνησή της. Δώστε προσοχή έτσι ώστε να μην πέσει κανένα τμήμα της μονάδας κατά τη διάρκεια καταφοράς και της φόρτωσης/εκφόρτωσης.
  Ολες οι μονάδες είναι εξοπλισμένες με σημεία ανύψωσης που σημειώνονται μ. κίτρινο. Μόνο αυτά τα σημεία μπορούν να χρησιμοποιηθούν για την ανύψωσης μονάδας, όπως φαίνεται στις ακόλουθεξεικόνες 3

μερων.

Σε περίπτωση ξαφνικού σταματήματος της μονάδας, ακολουθείστε τις οδηγίες αναφέρονται ένχειρίδιο των οδηγιών του πίνακατελέγχωνελεί μέρος των εγγράφων του μηχανήματος που παραδίδονται στον αγοραστή.

Σας συμβουλεύουμε να ακολουθείτε τις εργασίες εγκατάστασης και συντήρησι άλλα άτομα. Σε περίπτωση τραυματισμού από ατύχημα ή προβλημάτων είναι να συμπεριφερθείτε με τον ακόλουθο τρόπο:

- Επικοινωνήστε αμέσως με το προσωπικό έκτακτης ανάγκης του κτιρίου ή μεδακών για τη διανομή του βάρους. επείγοντα περιστατικά.

• Κρατείστε την ψυχραιμία
• Πατήστε το κουμπί συναγερμού αν υπάρχει στο χώρο της εγκατάστασης
• Μεταφέρετε τον τραυματισμένο σε ζεστό χώρο, μακριά από τη μονάδα τοποθετήστε τον σε άνετη θέση
  Μην αφήρετε τον πληγωμένο μόνο του σλλά περιμένετε την άφέη των σωστικών συνεργείων

⚠️ Αποφύγετε την εγκατάσταση του chiller σε περιοχές που μπορεί να είνα επικίνδύνες κατά τη διάρκεια των εργασιών συντήρησης, όπως πλατφόρμα χωρίς προσταευτικά κιγκλιδώματα ή οδηγούς ή περιοχές που δεν πληρούν τι απαιτήσεις του χώρου γύρω από τον chiller.

Οάρυβος

Κινηση και ανύψωση

Ta σχοινιά ανύψωσης και οι ράβδοι απόστασης πρέπει να είναι αρκετά ανθεκτικά για να αντέξουν τη μονάδα με ασφάλεια. Ελέγξτε το βάρος της μονάδας στην πινακίδα με τα στοιχεία της ίδιας.

Η μονάδα πρέπει να ανασηκώνεται με την μέγιστη προσοχή και φροντίδα, ακολουθώντας τις οδηγίες ανύψωσης. Ανυψώστε τη μονάδα πολύ αργά, κρατώντας την οριζοντίως.

15 μαζι με τοποθέσηση και συναρμολόγηση

Ολες οι μονάδες είναι σχεδιασμένες για εξωτερική χρήση, σε μπαλκόνια ή στο έδαφε με την προϋπόθεση πως ο χώρος εγκατάστασης είναι απαλλαγμένος από εμπόδια που μπορεί να μειώσουν τη ροή του αέρα στις μπαταρίες συμπύκνωσης.
Ημονάδα πρέπει να εγκαθίσταται σε ισχυρά θεμέλια και πλήρως ευθυγραμμισμένα. η μονάδα εγκαθίσταται σε μπαλκόνια ή οροφές, μπορεί να είναι απαραίτητο η χρήση
δακών για τη διανομή του βάρους.

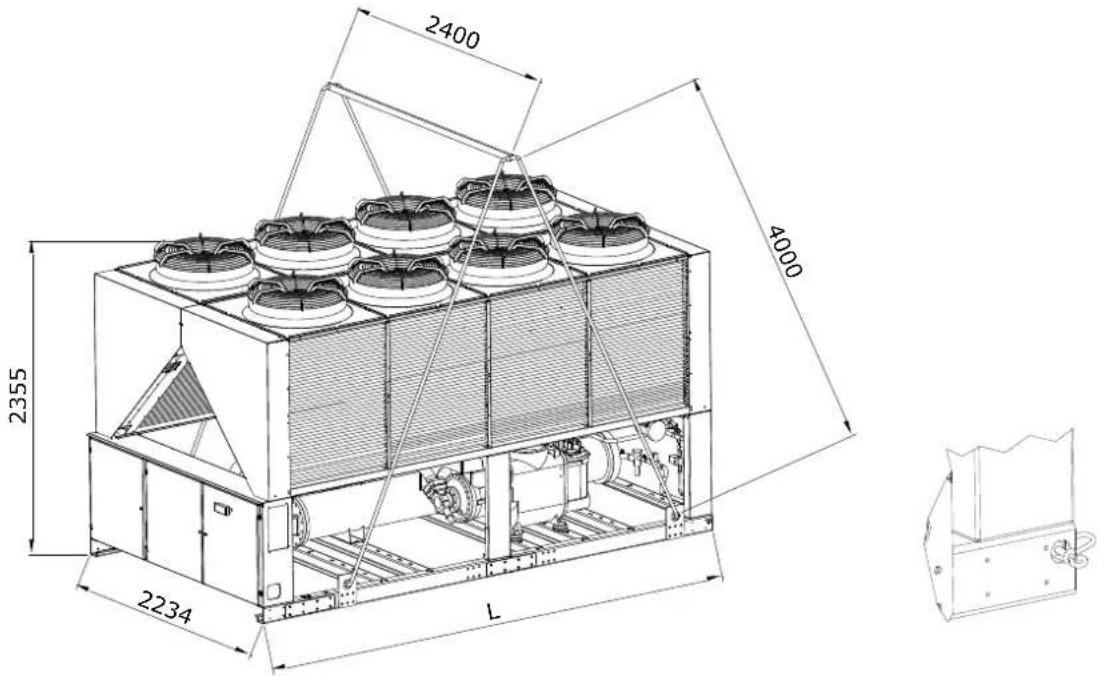

Εικόνα 3 – Ανύψωση της μονάδας

2400 4000 2355 2234 L

Για την εγκατάσταση στο έδαφος πρέπει να δοθεί μια τοιμεντένια ανθεκτιλή βόσται η εγκατάσταση της μονάδα χωρίς την τήρηση των ελάχιστων αποστο πάχους τουλάχιστον 250 mm και πλάτους ανώτερου από εκείνο της μονάδας, ακωνάτανται για τοίχους και/ή κάθετα εμπόδια, μπορεί να διαπιστωθεί έν να αντέξει το βάρος αυτής της τελευταίας. συνδυασμός ανακύκλοφορίας ζεστού αέρα και/ή ανεπαρκής τροφοδότησης τοι

Αν η μονάδα έχα εγκαποσταθεί σε χώρους όπου έχουν αύκολη πρόσβαση άνθρωποι και κατοκδία φλα, σας συμβουλεύσωμε ναι εγκαποστήρετε γολές ασφαλείας για τα τμήματα του συμπτυκνωτή και του συμπτιεστή. Γα ναι εξασκαλοτεί η καλύτερη δυνατή απάδαση στο χώρο εγκαπάστασης ακολουθείστε τις ακόλουθες προφυλάξεις και οδηγίες:

• Αποφύγετε την ανακυκλοφορία της ροή αέρα.
• Βεβαωθείε πως δεν υπάρχουν εμπόδια που να εμποδίζουν τη σωστή ροή του αέρα.
• Βεβαωθείτε πιως προσφέρετε θεμέλια ανθεκτικά και γερά για τη μείωση του θορύβου και των δονήσεων.
• Αποφύγετε την εγκατάσταιοη της μονάδας σε διαίτερα οκονομένους χώρους για να μειώσετε τη πιθανότητα να λερωθούν οι μπαταρίες συμπύκνα
• Τονερόστο σύστημα πρέπε να είναιδιαθερα καθαρό καιλατα ήνηλαδού και σκουριάς πρέπει να καθαρίζονται. Ένα μηχανικό φίλτρο νερού εγκαθίσταται στο σωλήνα εισόδου της μονάδας.

Απαιτήσεις χώρου ελάχιστες

Είναι βασικό να σέβεστε τις ελάχιστες αποστάσεις όλων των μονά εξασφαλίσετε έναν τέλειο αερισμό των μπαταριών συμπύκνωσης. Όταν αποφασίσετε που να τοποθετήσετε τη μονάδα και για να εξασφαλ κατάλληλη ροή αέρα, εξετάστε τους ακόλουθους παράγοντες:

• Απτοφύγετε την ανακυκλοφορία του θερμού αέρα
• Αποφύγετε την ανεπαρκή πταροχή σέρα στον αεράψυκτο συμπικνωτή.

Και οι δυο προϋποθέσεις μπορεί να προκαλέσουν αυξημένη πίεση της συμπύκνωσης, η οποία μειώνει την ενεργειακή απόδοση της ψύξης.

Κάθε πλευρά της μονάδας πρέπει να είναι προσβάσιμη για την εκτέλεση εργασιών συντήρησης μετά από την εγκατάσταση.

Η κάθετη εκφόρτωση του αέρα δεν πρέπει να είναι φραγμένη.

Αν γύρω από τη μονάδα υπάρχουν τοίχοι ή εμπόδια ίδιου ύψους με τη μονάδα πρέπει να εγκαθίσταται σε μια απόσταση όχι κατώτερη των 2500 mm. Αν αυ εμπόδια ξεπερνούν σε ύψος τη μονάδα, πρέπει να εγκαθίσταται σε μια απόσ τακώτερη των 3000 mm.

συνδυασμός ανακύκλοφορίας ζεστού αέρα και/ή ανεπαρκής τροφοδότησης του αερόψυκτου συμπυκνωτή που μπορεί να οδηγήσει σε μειωμένη παραγωγ ικανότητα και αποδοτικότητα.

Σε κάθε περίπτωση ο μικροεπεξεργαστής θα επιτρέψει στη μονάδα να προσαρμοστεί στις νέες λειτουργίες προσφέροντας την μέγιστη διαθέσιμη ικανο υπό καθοριομένες προϋποθέσες, ακόμη και αν η τιλευρική απόστοση είναι κατώλερη από αυτή πιου συνόστατοι, εκτός και αν α λειτουργικές συνθήκες

επηρεάζουν την ασφάλεια του προσωπικού ή την αξιοπιστία της μονάδας. Όταν δύο ή περισσότερες μονάδες τοποθετούνται η μια δίπλα στην άλλη, σας συμβουλεύουμε να τηρείτε μια απόσταση τουλάχιστον 3600 mm μεταξύ τ συμπυκνωτών.

Για επιπλέον λύσεις, συμβουλευτείτε έναν αντιπρόσωπο του κατασκευαστή.

Hxntikή proostasia

Όταν τα επίπεδα των ηχητικών εκτομπών απαιτούν έναν ειδικό έλεγχο, πρέπε πρέπει να ανδια μελοη προσοχή στην απομόωση της μονάδας από τη βάση της εφαρμόζοντας σωστά ανικροδασμικά στοχεία (προσφεράμενα σαν optional). Ευέλικτες συνδέσεις πρέπει επίσης να εφαρμόζονται και στις υδραυλικές συνδέ

Συληνεζαρού

Οι σωλήνες πρέπει να σχεδιάζονται με τις λιγότερο δυνατές στροφές και αλλαγ σετε την καθείης κατεύθυνσης. Με αυτόν τον τρόπο το κόστος εγκατάστασης μειώνεται αισθητά και η αποδοτικότητα του συστήματος καλυτερεύει.

Το σύστημα νερού πρέπει να έχει:

1. Ανικραδαιμικά στηρίγματα για τη μείωση της μετάδοσης των δονήσεων στις δομές.
2. Βαλβίδες μόνωσης για να απομονώνεται η μονάδα από το υδραυλικό σύστημα κατά τη διάρκεια των βοηθητικών εργασιών.
   ЗИМ συσκευή για χειροκίνητο ή αυτόματο αεραγωγό στο ψηλότερο σημείο του συστήματος, ενώ η συσκευή αποχέτευσης στο χαμηλότερο σημε
3. Η εξάμιοη και η συσκευή ανάκτηρης θερμότητας που δεν έχουν α, αυτή τόποθετηθεί στο πιοψηλό σημαίο του συστήματος
   (5. Τα κα πάλνην συσκευή που μπορεί να διατρήσει του υδραυλκό σύστημα ταση όχτό πίεση(λεκάνη επέκτασης κλπ.).
4. Δείκτες πέσης και θερμακρασίας του νερού πιου βοηβούν το χεριστή κατά τη διάρκεια των βοηθητικών εργασιών και της συντήρησης.

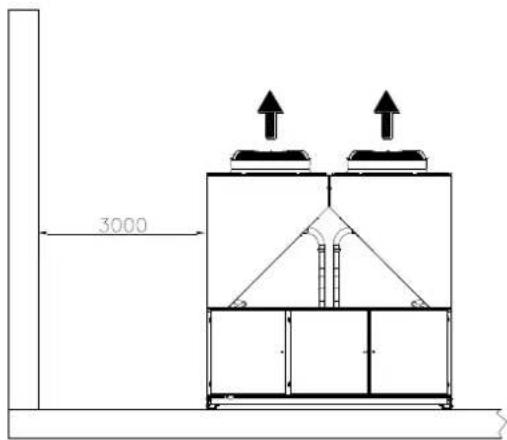

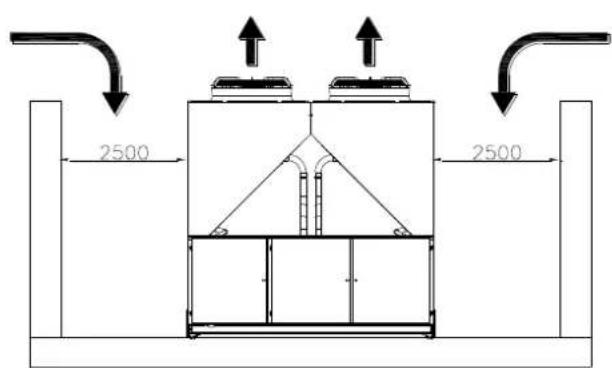

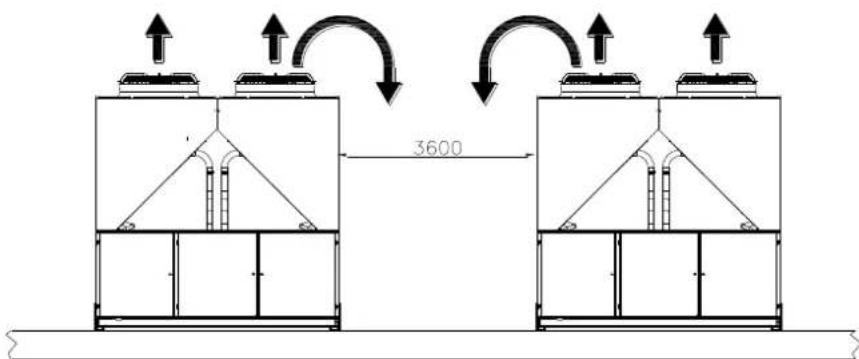

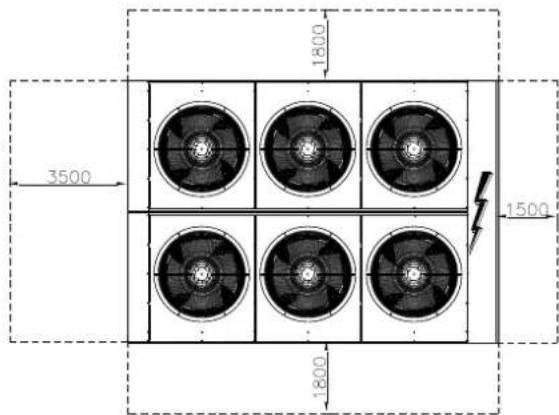

Εικόνα 4 – Απαιτήσεις χώρου ελάχιστες

1800 3500 1500 1800

3000

2500 2500

3600

1. Ένα φίλτρο ή μια συσκευή που μπορεί να αφαιρέσει τα σωματίδια από το υγρό. Η χρήση ενός φίλτρου επετκείνει τη διάρκεια ζωής του εξατμιστή και της αντλίας βοηθώντας το υδραυλικό σύστημα να διατηρηθεί με τον καλύτερο δυνατό τρόπο.

2. Εξατμιστής έχει μια ηλεκτρική αντοχή με ένα θερμοστάτη που εγγυάται την προστασία ενάνπια στο πάγωμα του αέρα σε μια θερμοκρασία περιβάλλοντος τουλάχιστον των -25°C. Όλοι οι άλλοι σωλήνες του νερού/υδραυλικές συσκευές εκτός της μονάδας πρέπει κατά συνέπεια να προστατεύονται από τον πάγο.

3. Η συσκεων ανάκτησης θερμότητας πρέπει να αδειάζεται από το νερό κατά τη χειμωνιάτικη περίοδο, εκτός και αν προστίθεται στο υδραυλικό κύκλωμα ένα κατάλληλο ποσοστό μίγματος αίθυλενογλυκόλης.

4. Σε περίπτωση αντικατάστασης της μονάδας, όλο το υδραυλικό σύστημα πρέπει να αδειάζεται και να καθαρίζεται πριν την εγκατάσταση της νέας μονάδας. Πριν θέσετε σε κίνηση τη νέα μονάδα, σας συνιστούμε να ακολουθείτε τακτικές δοκιμές και ειδικές χημικές επεξεργασίες του νερού.

5. Αν η γλυκόλη προστίθεται στο υδραυλικό σύστημα ως αντιψυκτικό, προσέξτε έτσι ώστε η πίεση αναρρόφησης να είναι πιο χαμηλή, η απόδοση της μονάδας πράγματι θα είναι μειωμένη και η πτώση της πίεσης μεγαλύτερη. Όλα τα συστήματα προστασίας της μονάδας όπως το αντιψυκτικό,

και η προστασία από τη χαμηλή πίεση θα πρέπει να ξαναρυθμιστούν. 12. Πριν μονώσετε τους σωλήνες νερού, βεβαιωθείτε πως δεν υπάρχουν διαρροές.

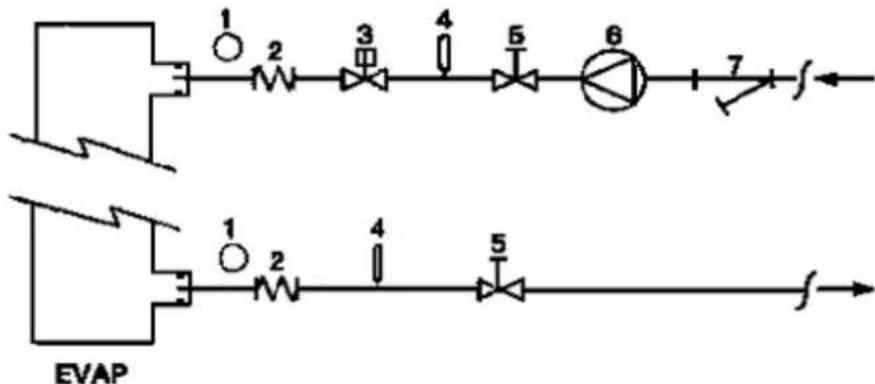

Εικόνα 5 – Σύνδεση των σωλήνων του νερού για τον εξατμιστή

1. Μανόμετρο
2. Ευέλικτη σύνδεση
3. Κατάσταση ροής

4. Αισθητήρας θερμότητας

5. Βαλβίδα μόνωσης

6. Αντλία
7. Φίλτρο

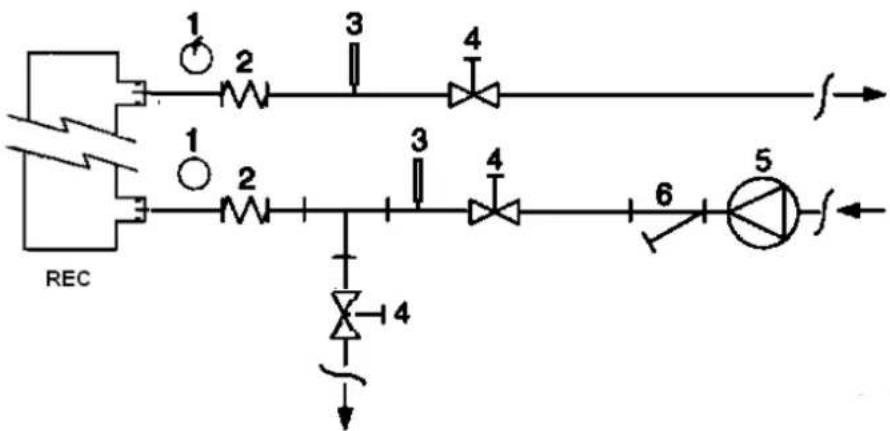

Εικόνα 6 - Σύνδεση των σωλήνων νερού για τους εναλλακτές ανάκτησης θερμότητας

1. Μανόμετρο
2. Ευέλικτη σύνδεση

3. Αισθητήρας θερμότητας

4. Βαλβίδα μόνωσης

5. Αντλία
6. Φίλτρο

Επεξεργασία νερού

Πριν θέσετε σε κίνηση τη μονάδα, καθαρίστε το κύκλωμα του νερού. Βρωμιά, άλατα, υπολείμματα διάβρωσης και άλλα υλικά μπορεί να συσσωρευτούν στο εσωτερικό του εναλλακτή θερμότητας μειώνοντας την αποδοτικότητά της θερμικής εναλλαγής. Μπορεί να αυξηθεί ακόμη και η πτώση της πίεσης, μειώνοντας τη ροή του νερού. Μια κατάλληλη επεξεργασία του νερού μπορεί κατά συνέπεια να μειώσει τον κίνδυνο διάβρωσης, δημιουργίας αλάτων κλπ. Η πιο κατάλληλη

επεξεργασία του νερού πρέπει να καθορίζεται τοπικά, με βάση τον τύπο του συστήματος και των άλλων χαρακτηριστικών του νερού.

Ο παραγωγός δεν ευθύνεται για τυχόν ζημιές ή κακή λειτουργία του εξοπλισμού που μπορεί να προκληθεί από την απουσία ή την ακατάλληλη επεξεργασία του νερού.

Πίνακας 1 – Αποδεκτά όρια ποιότητας του νερού

pH (25°C)	6,8÷8,0		Ολική σκληρότητα (mg CaCO_3 / l)	< 200
Ηλεκτρική αγωγιμότητας μS/cm (25°C)	<800		Σίδερο (mg Fe / l)	< 1,0
'lov χλωρίου (mg CaCO_3 / l)	<200		'lov σουλφιδίου (mg CaCO_3 / l)	Κανένα
'lov σουλφιδίου (mg SO_4^2- / l)	<200		'lov αμμωνίου (mg NH_4^+ / l)	< 1,0
Αλκαλικότητα (mg CaCO_3 / l)	<100		Πυρίπιο (mg SiO_2 / l)	< 50

Αντιψυκτική προστασία των εναλλακτών ανάκτησης και εξάτμισης

Όλοι οι εξατμιστές είναι εξοπλισμένοι με μια ηλεκτρική αντίσταση που ελέγχεταί

θερμοστατικά και που προσφέρει αντιψυκτική προστασία κατάλληλη για θερμοκρασίες τουλάχιστον των -25°C. Παρόλα αυτά, εάν οι εναλλακτές θερμότητας είναι εντελώς άδειοι και καθαρισμένοι με αντιψυκτικό διάλυμα, μπορείτε να χρησιμοποιείσετε ακόμη και επιπτρόσθετες μεθόδους ψύξης. Όταν σχεδιάζεται το σύστημα στο σύνολό του εξετάζονται όλο ή περισσότεροι τρόποι προστασίας, που περιγράφονται ακολούθως:

• Κύκλος συνεχούς ροής του νερού στο εσωτερικό των σωλήνων και των εναλλακτών
• Προσθήκη μιας κατάλληλης ποσότητας γλυκόλης στο εσωτερικό του κυκλώματος νερού.
• Προσθήκη Θερμικής μόνωσης και θέρμανσης των σωλήνων που είναι εκτεθειμένοι.
• Εκκένωση και καθαρισμός του εναλλακτή θερμότητας κατά τη διάρκεια της χειμερινής περιόδου

Είναι ευθύνη του τεχνικού εγκατάστασης καιή του προσωπικού τοπικής συντήρησης να χρησιμοποιήσει μεθόδους αντιψύξης. Βεβαιωθείτε πως ακολουθούνται πάντα οι κατάλληλες εργασίες συντήρησης της αντιψυκτι προστασίας. Η αδυναμία τήρησης των παραπάνω οδηγιών μπορεί να προκαλέσει βλάβες στη μονάδα. Οι βλάβες που μπορεί να προκληθούν από τον πάγο δεν καλύππονται από την εγγύηση.

Εγκατάσταση της ροής

Για να εξασφαλίσετε μια επαρκής ροή νερού σε όλον τον εξατμιστήρα, είναι βασικό να εγκαταστασήσετε ένα σύστημα ροής στο υδραυλικό κύκλωμα που μπορεί να τοποθετηθεί στους σωλήνες του νερού στην είσοδο ή στην έξοδο. Σκοπός του συστήματος ροής είναι να σταματήσει τη μονάδα σε περίπτωση διακοπής της ροής του νερού, προστατεύοντας έτσι τον εξατμιστή από τη ψύξη.

Ο κατασκευαστής προσφέρει, ως εναλλακτική λύση, ένα σύστημα ροής που επιλέγεται για αυτό το σκοπό.

Αυτό το σύστημα ροής τύπου φτυαράκι είναι κατάλληλο για συνεχόμενα εξωτερικές εφαρμογές (IP67) με διάμετρο σωλήνων από 1" έως 6".

Το σύστημα ροής είναι εξοπλισμένο με μια επαφή καθαρή που πρέπει συνδέεται ηλεκτρικά με τα τερματικά που αναφέρονται στο ηλεκτρικό σχήμα. Το σύστημα ροής πρέπει να είναι βαθμολογημένο με τέτοιο τρόπο έτσι ώστε επέμβει όταν η ροή του νερού του εξαπιστήρα πέφται κάτω των 50% της ονομαστικής ικανότητας.

Ανάκτηση αξίας

Αν θέλετε, οι μονάδες μπορεί να εξοπλιστούν ακόμη και με ένα σύστη ανάκτηση θερμότητας.

Το σύστημα αυτό εφαρμόζεται με έναν υδρόψυκτο εναλλακτή θερμότητο τοποθετημένο στο σωλήνα εξάτμισης του συμπιεστή και με μια συσκευή διαχείρισης κατάλληλη της πίεσης συμπύκνωσης.

Για να εξαφαλίσετε τη λειτουργία του συμπιεστή στο περίβλημά της, οι μονάδες ανάκτησης της αξίας δεν μπορούν να λειτουργήσουν με μια θερμοκρασία νερού κατώτερη των 28°C.

Ο σχεδιαστής και ο τεχνικός της εγκατάστασης του chiller πρέπει να τηρούν τέτοιου είδους αξία (παράδειγμα. χρησιμοποιώντας μια βαλβίδα ανακυκλοφορίας bypass)

Ηλεκτρική εγκατάσταση

Γενικές προδιαγραφές

Όλες οι ηλεκτρικές συνδέσεις της μονάδας πρέπει να ακολουθούνται σύμφωνα με τους νόμους και τους κανονισμούς που ισχύουν. Όλες οι εργασίες εγκατάστασης, διαχείρισης και συντήρησης πρέπει να ακολουθούνται από καταρτισμένο προσωπικό. Σας συνιστούμε να εξετάσετε το ειδικό ηλεκτρικό σχεδιάγραμμα της μονάδας που έχετε αγοράσει. Αν το ηλεκτρικό σχεδιάγραμμα βρίσκεται πάνω στη μονάδα ή έχει χαθεί, επικοινωνήστε με τον ειδικό αντιπρόσωπο του παραγωγού ο οπολος θα σας στείλει ένα αντίγραφο. Σε περίπτωση ασυμφωνίας μεταξύ του ηλεκτρικού σχεδιαγράμματος και του πίνακα/ηλεκτρικών καλωδίων, επικοινωνήστε με τον αντιπρόσωπο του κατασκευαστή.

Χρησιμοποιήστε μόνο αγωγούς από χαλκό, διαφορετικά μπορεί να εκδηλωθεί μια υπερθέρμανση ή διάβρωση στα σημεία σύνδεσης με κίνδυνο ζημιάς για τη μονάδα.

Για να αποφύγετε παρεμβολές, όλα τα καλώδια ελέγχου πρέπτε να είναι συνδεδεμένα χωριστά από τα ηλεκτρικά. Για το λόγο αυτό χρησιμοποιήσ διαφορετικούς αγωγούς ηλεκτρικού περάσματος.

Πριν την εκτέλεση των βοηθητικών εργασιών της μονάδας, ανοίξτε το διακόπτη γενικής αποσύνδεσης της κεντρικής τροφοδότησης της μονάδας. Όταν η μονάδα είναι κλειστή αλλά ο διακόπτης αποσύνδεσης είναι σε θέση κλεισίματος, τα κυκλώματα που δεν χρησιμοποιούνται θα παραμένουν ενεργό

Μην ανοίγετε ποτέ τα τερματικά των συμπιεστών πριν ανοίξετε το διακόπτη γενικής αποσύνδεσης της μονάδας.

Ο συγχρονισμός ενός και τριών φάσεων φορτίων και η έλλειψη ισορροπίας μπορεί να προκαλέσουν απώλειες προς το έδαφος έως και 150mA, κατά τη φυσιολογική λειτουργία των μονάδων της σειράς.

Αν η μονάδα περιέχει συσκευές που παράγουν υψηλότερες αρμονικές (όπως VFD και κομμένη φάση), οι απώλειες προς τη γη μπορεί να φτάσουν αξίες πολύ πιο ψηλές (2 Ampere περίπου).

Οι προφυλάξεις του συστήματος ηλεκτρικής τροφοδότησης πρέπει να σχεδιάζονται με βάση τις αξίες που αναφέρθηκαν παραπάνω.

Λειτουργία

Ευθύνη του χειριστή

Είναι βασικό να λάβει ο χειριστής μια κατάλληλη επαγγελματική ενημέρωση και να εξοικειωθεί με το σύστημα πριν να χρησιμοποιήσει τη μονάδα. Εκτός της ανάγνωσης του παρόντος εγχειρίδίου, ο χειριστής πρέττει να μελετήσει το λειτουργικό εγχειρίδιο του μικροεπτέξεργαστή και το ηλεκτρικό σχεδιάγραμμα για ήφ καταλάβει την ακολουθία ανοίγματος, τη λειτουργία, την ακολουθία κλεισίματος και τη λειτουργία όλων των συσκευών ασφαλείας.

Κατά τη διάρκεια της φάσης έναρξης της μονάδας, ένας εξουσιοδοτημένος τεχνικός του παραγωγού είναι έτοιμος να απαντήσει σε οποιαδήποτε ερώτηση και να δώσει οδηγίες για τη σωστές διαδικασίες λειτουργίας.

Ο χειρκοτής πρέπει να κρατάει πρακτικά των λειπουργικών δεδομένων για κάθε μονάδα που έχει εγκατασταθεί. Πρέπει επίσης να κρατείτε και ένα επιπλέον αφχείο για όλες τις τακτικές εργασίες συντήρησης και βοήθειας.

Αν ο χειριστής παρατηρήσει αφύσικες ή ασυνήθιστες λειτουργικές συνθήκες, πρέπει να συμβουλευτεί την εξουσιοδοτημένη τεχνική υπηρεσία του Κατασκευαστή.

Συνήθη συντήρηση

Οι ελάχιστες εργασίες συντήρησης αναφέρονται στον Πίνακα 2

Περιορισμένη βοήθεια και εγγύηση

Ολες οι μονάδες έχουν δοκμαστεί στο εργοστάσιο και έχουν εγγύηση για 12 μήνες από την πρώτη έναρξη ή 18 μήνες από την ημερομηνία παράδοσης. Άωτές οι μονάδες σχεδιάστηκαν και κατασκευάστηκαν τηρώντας τις μέγιστες προδιαγραφές ποιότητας και εγγιώνται χρόνια λεπουργίας χωρίς βλάβες. Είναι σημαντικό, παρόλα αυτά να εξασφαλίσετε μια σωστή και τακτική συντήρηση σύμφωνη με όλες τις διαδικασίες που αναφέρονται στο παρόν εγχειρίδιο και στα ωσωτά πρακτικά συντήρησης των μηχανών.

Σας συμβουλεύωμε να συνάψετε ένα συμβόλαιο συντήρησης με μια εξουσιοδοτημένη υπτηρεσία του παραγωγού που θα είναι σε θέση να εγγυηθεί μια σωσητ έχυπηρέτηση χωρίς προβλήματα χάρις στην εμπειρία και την τεχνογνωσία του προσωπτικού μας.

Πρέπει να γνωρίζετε επίσης ότι η μονάδα απαιτεί μια συντήρηση και κατά τη διάρκεια της περιόδου εγγύησης.

Σας γνωστοποιούμε ότι η χρήση της μονάδας με ακατάλληλο τρόπο. για παράδειγμα πέρα από τα λεπουργικά της όρια ή από έλλειψη σωστής συντήρησης σύμφωνα με τα όσα αναφέρονται στο παρόν εγχειρίδιο, ακυρώνει την εγγύηση.

Δώστε ιδιαίτερη προσοχή στα ακόλουθα σημεία τηρώντας τα όρια της εγγύησης:

1. Η μονάδα δεν μπορεί να λεπουργήσει πέρα από τα καθορισμένα όρια
2. Η ηλεκτρική τροφοδοσία πρέπει να είναι εντός των ορίων της τάσης και να μην έχει αρμονικές ή ξαφνικές εναλλαγές τάσης.
3. Η τριφαική τροφοδοσία δεν πρέπει να παρουσιάζει ανισορροτία μεταξύ των φάσεων ανώτερης των 3%. Η μονάδα πρέπει να παραμείνει κλειστή μέχρις ότου το ηλεκτρικό πρόβλημα δεν έχει λυθεί.
4. Μην απενεργοποιήσετε ή ακυρώσετε καμία συσκευή ασφαλείας, είτε αυτή είναι μηχανική, ηλεκτρική ή ηλεκτρονική.
5. Το νερό που έχει χρησμοποηθεί για να γεμίστα το υδραυλικό κύκλωμα πρέπει να καθαρίζεται και να επεξεργάζεται σωστά. Ένα μηχανικό φίλτρο πρέπει να τοποθετείτε στο πιο κοντινό σημείο εισόδου του εξατμιστή.
6. Αν έχουν γίναι ειδικές συμφωνίες τη στημή της παραγγελίας, η ποσότητα του νερού του εξατμιστή δεν πρέπει να είναι ανώτερη των 120% και κατώτερη των 80% της ονομαστικής ικανότητας.

Υποχρεωτικοί τακτικοί έλεγχοι και αρχή των

εφαρμογών υπό πίεση

Φι μονάδες συμπεριλαμβάνονται στην κατηγορία IV της ταξινόμησης που έχει καθοριστεί από την Ευρωπαϊκή Οδηγία PED 2014/68/ΕΕ.

Για τους chiller που ανήκουν σε αυτή την κατηγορία, ορισμένοι τοπικοί εξουσιοδοτημένης εταιρίας. Ελέγξτε τις απαιτήσεις που ισχύουν στο χώρο της κανονισμοί απαιτούν μια τακτική επιθεώρηση από πλευράς της εγκατάστασης.

Πίνακας 2 – Πρόγραμμα συντήρησης ρουτίνας

Κατάλογος των δραστηριοτήτων	Εβδομαδιαίες	Μηνιαίες(Σημείωση 1)	Ετήσιες/εποχακές(Σημείωση 2)
Γενικά:
Ανάγνωση των λειτουργικών δεδομένων (Σημείωση 3)	X
Οπτική επιθεώρηση της μονάδας για τυχόν ζημιές καιή χαλάρωση		X
Έλεγχος της ακεραιότητας της θερμομόνωσης			X
Καθαρισμός και βάψιμο όπου είναι απαραίτητο			X
Ανάλυση του νερού (6)			X
Έλεγχος της λειτουργίας του συστήματος ροής		X
Ηλεκτρική εγκατάσταση:
Επαλήθευση της ακολουθίας ελέγχου			X
Έλεγχος της φθοράς του μετρητή – αντικαταστήστε αν είναι αναγκαίο			X
Έλεγχος της στεγανότητας όλων των ηλεκτρικών σταθμών – σφίξε ταν είναι απαραίτητο			X
Καθαριότητα στο εσωτερικό του ηλεκτρικού πίνακα ελέγχου			X
Οπτική επιθεώρηση των εξαρτημάτων για τυχόν σημάδια υπερθέρμανσης		X
Έλεγχος της λειτουργίας του συμπιεστή και της ηλεκτρικής αντίστασης		X
Μέτρηση της μόνωσης του κινητήρα συμπίεσης χρησιμοποιώντας το Megger			X
Κύκλωμα ψύξης:
Έλεγχος για διαρροές του ψυκτικού		X
Έλεγχος της ροής του ψυκτικού υγρού μέσω του γυαλιού οπτικής επιθεώρησης το γυαλί επιθεώρησης πρέπει να είναι πλήρης	X
Έλεγχος της πτώσης πίεσης του φίλτρου αφυδάτωσης		X
Έλεγχος της πτώσης της πίεσης του φίλτρου του λαδιού (σημείωση 5)		X
Ανάλυση των δονήσεων του συμπιεστή			X
Ανάλυση της οξύτητας του λαδιού του συμπιεστή (7)			X
Τμήμα του συμπυκνωτή:
Καθαρισμός των συμπυκνωτών (Σημείωση 4)			X
Έλεγχος για το σωστό σφίξιμο των ανεμιστήρων			X
Έλεγχος των πτερυγίων του συμπυκνωτή – αφαιρέστε εφόσον είναι αναγκαίο			X

Σημειώσεις:
1. Οι μηνιαίες εργασίες συμπεριλαμβάνουν και όλες τις εβδομαδιαίες.
2. Οι επήσιες εργασίες (ή κατά την έναρξη της σεζόν) συμπεριλαιμβάνουν και όλες πις εβδομαδιαίες και μηνιαίες.
3. Οι λεπουργικές αξίες της μονάδας μπορούν να διαβάζονται καθημεριά τηρώντας υψηλές προδιαγραφές προσοχής.
4. Σε χώρους με υψηλή συγκέντρωση σωμαπίδιων που μεταφέρονται από τον αέρα, μπορεί να είναι απταραίτητο να καθαρζετε τον συμπυκνωτή πιο συχνά.
5. Αντικαταστήρε το φίλτρο λαδιού όταν η πτώση της πίεσης φτάνει τα 2,0 bar.
6. Ελέγζε για την παρουσία τυχόν διαλυμένων μετάλλων.
7. TAN (Συνολικός αριθμός οξέων): ≤0,10 : καμιά δράση
Μεταξύ 0,10 και 0,19: αντικαταστήστε τα αντόξηνα φίλτραι και ελέγζε ται πτάν μετά απτό 1000 λετουργικές ώρες. Συνεχίστε με την αντικατάσταση των φίλτρων μέχρις ότου το TAN δεν είναι κατώτερο των 0,10.

0,19 : αντικαταστήστε το λάδι, το φίλτρο του λαδιού και τον στεγνωπή λαδιού. Ελέγξτε σε τακτικά χρονικά διαστήματα.

Χρήσιμες πληροφορίες σχετικές με τον ψύκτη που χρησιμοποιείτε

Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκητίου. Μην ελευθερώνετε τα αέρια στην απμόσφαιρά.

Τύπος ψύκτη: R134a

Aξía GWP(1): 1430

(1)GWP = θέρμανση του

πλανήτη

Η ποσότητα της ψύξης που απαπείται για την κανονική λειτουργία αναγράφεται στην πτνακίδα της μονάδας.

Η ποσότητα πραγμαπικής ψύξης που φορτώνεται στη μονάδα φαίνεται σε μια ράβδο αργύρου στο εσωτερικό του ηλεκτρικού πίνακα.

Σύμφωνα με τα όσα καθορίζονται από την ευρωπταϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανοη τυχόν διαρροών του ψύκτη.

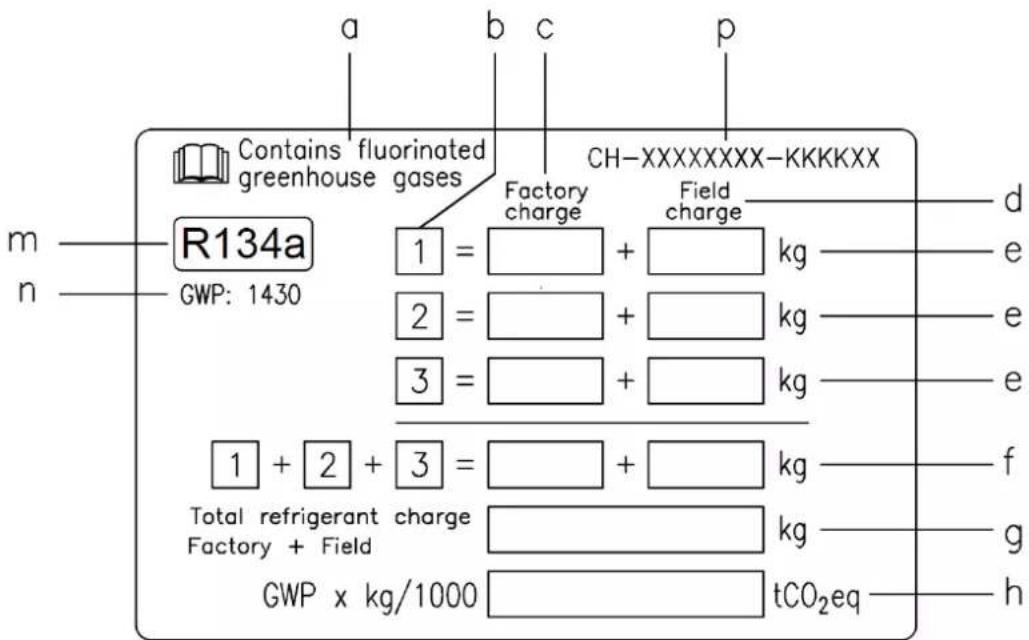

Οδηγίες εργοστασίου και πεδίου πλήρωσης μονάδων

(Σημαντικές πληροφορίες σχετικές με το ψυκτικό μέσο που χρησιμοποιείτε)

Το σύστημα ψυκτικού μέσου θα φορτωθεί με φθοριούχα αέρια θερμοκηπίου.

Μην ελευθερώνετε τα αέρια στην ατμόσφαιρά.

1 Συμπληρώστε με ανεξίτηλη μελάνη την ετικέτα του φορτίου πλήρωσης του φυκτικού μέσου που παρέχεται με το προϊόν σύμφωνα με τις ακόλουθες οδηγίες:

- to φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (1; 2; 3)

- to συνολικό φορτίο πλήρωσης του ψυκτικού μέσου (1 + 2 + 3)

- υπολογίστε την εκπομπή αερίων θερμοκηπίου με την παρακάτω φόρμουλα:

Τιμή GWP του ψυκτικού μέσου x Συνολικο φορτίο πλήρωσης ψυκτικού μέσου (σε kg) / 1000

α Περιέχονται φθοριούχα αέρια θερμοκηπίου.

β Αριθμός κυκλωμάτων

γ Εργοστασιακό φορτίο πλήρωσης

δ Φορτίο πλήρωσης πεδίου

ε Φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (σύμφωνα με τον αριθμό κυκλωμάτων)

στ Συνολικό φορτίο πλήρωσης ψυκτικού μέσου

ζ Συνολικό φορτίο πλήρωσης (Εργοστάσιο + Πεδίο)

η Εκπομπή αερίων θερμοκηπίου το συνολικό φορτίο πλήρωσης εκφράζεται

σε τόνους του αντίστοιχου CO2

m Τύπος ψυκτικού μέσου

n GWP = Πιθανότητα θέρμανσης του πλανήτη

ρ Σειριακός αριθμός μονάδας

2 Η συμπληρωμένη ετικέτα πρέπει να προσκολλάται στο εσωτερικό του ηλεκτρολογικού πίνακα.

Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες.

ΣΗΜΕΙΩΣΗ

Στην Ευρώτη, η εκπομπή αερίων θερμοκηπίων του συνολικού φορτίου πλήρωσης του ψυκτικού μέσου στο σύστημα

(εκφράζεται σε τόνους αντίστοιχου CO₂) χρησιμοποιείται για να καθορίσετε τα χρονικά διαστήματα συντήρησης. Τηρήστε την ισχύουσα νομοθεσία.

Φόρμουλα για να υπολογίσετε την εκπομπή αερίων θερμοκηπίου:

Τιμή GWP του ψυκτικού x Συνολική φόρτωση ψυκτικού (σε kg) / 1000

Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα αερίων θερμοκηπίου. Αυτή η τιμή GWP βασίζεται στην 4η Έκθεση αξιολόγησης IPCC. Η τιμή GWP που αναφέρεται στο εγχειρίδιο μπορεί να μην ισχύει (π.χ. βασίζεται στην 3η Έκθεση αξιολόγησης IPCC)

Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες

Διάθεση

Η μονάδα αποτελείται από μεταλλικά, πλαιστικά και ηλεκτρονικά εξαρτήματα. Όλα αυτά τα μέρη πρέτει να απορρίπτονται σύμφωνα με τις τοπικούς ισχύοντες κανονισμούς. Οι μπαταρίες από μόλυβόο πρέτει να συγκεντρώνονται και να στέλνονται σε ειδίκα κέντρα συλλογής απορριμμάτων.

Το λάδι πρέπει να συλλέγεται και να αποστέλλεται σε ειδικά κέντρα συλλογής απορριμμάτων.

Το παρόν εγχειρίδιο αποτελεί ένα τεχνικό βοήθημα και δεν αποτελεί προσφορά δεσμευτική. Το περιεχόμενο δεν αποτελεί ρητή ή σιωτιπλή εγγύηση ως πλήρες,ακριβές ή αξότιπτο. Όλα τα δεδομένα και οι προδιαγραφές που περιέχονται μπορούν να τροποποιηθούν χωρίς προειδοποίηση. Τα δεδομένα που γνωστοποιούνται τη στιγμή της παραγγελίας θα θεωρηθούνως ως οριοτικά

Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για τυχόν άμεσες ή έμμεσες ζημιές με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή την ερμηνεία αυτού του εγχειρίδιου.

Σας παρέχουμε το δικαίωμα να κάνετε τροποποιήσεις σχεδιασμού και δομής οποιαδήποτε στιγμή χωρίς προειδοποίηση. Κατά συνέπεια η εικόνα στο εξώφυλλο δεν είναι δεσμευτική.

INSTRUÇÕES ORIGINAIS EM INGLÊS
