BEDIENUNGSANLEITUNG EWAD320D-XR DAIKIN

A – Hydraulikschaltbild für Einheiten ohne Economiser; B - Hydraulikschaltbild für Einheiten mit Economiser (die Bilder zeigen nur einen Kreislauf, tatsächlich besitzen die Einheiten jedoch zwei Kreisläufe)

ORIGINALANLEITUNG IN ENGLISCH

Diese Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dennoch kann es niemals ein Ersatz für das Personal sein.

Vielen Dank für den Kauf dieses Kaltwassersatzes

DIESE ANLEITUNG BITTE VOR DER INSTALLATION UND DE INBETRIEBNAHME AUFMERKSAM LESEN.

BEI EINER UNSACHGEMÄSSEN INSTALLATION KANN ES ZU ELEKTRISCHEN SCHLÄGEN, KURZSCHLÜSSEN, LECKAGEN, BRÄNDEN ODER ANDEREN SCHÄDEN AM GERÄT BZW. VERLETZUNGEN AN PERSONEN KOMMEN. DIE EINHEIT MUSS DURCH FACHPERSONAL INSTALLIERT WERDEN.

DIE INBETRIEBNAHME DER EINHEIT MUSS DURCH AUTORISIERTES UND GESCHULTES FACHPERSONAL ERFOLGEN.

SÄMTLICHE ARBEITEN SIND GEMÄSS GESETZ UND ÖRTLICHE VORSCHRIFTEN AUSZUFÜHREN.

INSTALLATION UND INBETRIEBNAHME DER EINHEIT SIND STRENGTHENS VERBOTEN, WENN NICHT ALLE IN DER VORLIEGENDEN ANLEITUNG ENTHALTENEN ANWEISUNGE EINDEUTIG SIND.

BITTE BEI ALLEN ZWEIFELSFALLEN UND BEI FRAGEN AN DEN VERTRETER DES HERSTELLERS WENDEN.

Beschreibung

Die erworbene Einheit ist ein „luftgekühlter Kaltwassersatz“, d. h. eine Maschyprenzschäd angegebene Spannung korrekt sind. Nach der Annahme der Einheit Kühlen von Wasser (oder einer Wasser-Glykol-Mischung) in den nachstehekahn der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden, beschriebenen Grenzen. Der Betrieb der Einheit basiert auf der Kompression,

Kondensation und Verdampfung nach dem umgekehrten Carnot-Zyklus. Die Betriebsgrenzen wichtigsten Komponenten sind:

• Schraubenverdichter zur Druckerhöhung des Kältemitteldampfes vom Verdampfungs- auf den Kondensationsdruck.
• Verdampfer, in dem das flüssige Kältemittel bei geringem Druck verdam und so das Wasser kühlt.
• Verflüssiger, in dem der Hochdruckdampf kondensiert und so die dem gekühlten Wasser entzogene Wärme mithilfe eines luftgekühlten Wärmetauschers in die Atmosphäre abführt.
• Expansionsventil, mit dem der Druck der kondensierten Flüssigkeit vom Kondensations- auf den Verdampfungsdruck vermindert wird.

Allgemeine Informationen

Alle Einheiten werden Schaltplänegeprüften Zeichnungen Typenschilnd DOC (Konformitätserklärung geliefert; diese

Unterlagen zeigen alle technischen Daten der erworbenen Einheit und

GELTEN ALS FESTER UND WESENTLICHER BESTANDTEIL DIESER ANLEITUNG

Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den Unterlagen der Geräts gelten stets die Unterlagen am Gerät. In Zweifelsfällen bitte an den Vertreil des Herstellers wenden.

Zweck der vorliegenden Anleitung ist es, dem Installateur und dem qualifizierten Techniker alle für die korrekte Installation, Inbetriebnahme und Wartung der Einheit erforderlichen Informationen an die Hand zu geben, ohne dass Gefahren für Personen, Tiere oder Sachen entstehen.

Empfang der Einheit

Sobald die Einheit am Installationsort eintrifft, ist sie auf Beschädigungen zu untersuchen. Alle im Lieferchein genannten Komponenten müssen inspiziert und Rontrolliert werden.

Sollte die Einheit beschädigt sein, darf das beschädigte Material nicht entfernt werden, sondern der Schaden ist unverzüglich der Speditionsfirma anzuzeigen ur diese zur Inspektion der Einheit aufzufordern.

Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und sende Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nützlich sein können.

Der Schaden darf nicht repariert werden, bevor de Inspektion durch den Vertreter der Speditionsfirma erfolgt ist.

Vor dem Installieren der Einheit ist zu prüfen, ob das Modell und die auf dem

chivenschild angegebene Spannung korrekt sind. Nach der Annahme der Einheit

dohn der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden.

Betriebsgrenzen

Lagerung

Die Umgebungsbedingungen müssen in folgenden Grenzen liegen:

Minimale Umgebungstemperatur : -20°C

Maximale Umgebungstemperatur : 57°C

Maximale relative Luftfeuchtigkeit : 95% ohne Kondensation

Die Lagerung bei einer niedrigeren als der minimalen Temperatur kann zur Beschädigung der Komponenten führen, bei Lagerung oberhalb der maximalen Temperatur können sich die Sicherheitsventile öffnen. Bei Lagerung in einer Atmosphäre mit Kondenswasserbildung können die elektrischen Bauteile beschädigt werden.

Betrieb

Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werde In Zweifelsfällen bitte an den Vertreter des Herstellers wenden.

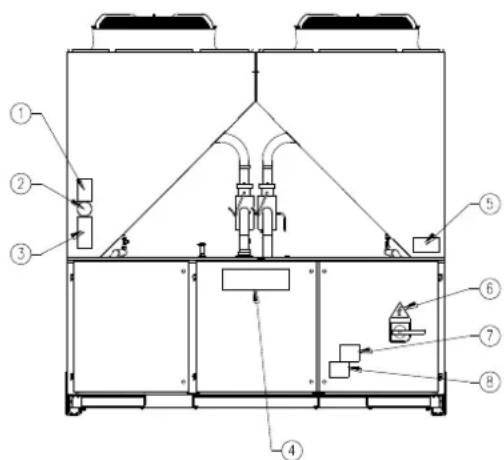

Abbildung 1 – Am Schaltschrank angebrachte Klebeschilder

Angabe des Klebeschilds

1 – Symbol des nicht entzündlichen Gases	6 – Symbol für Stromschlaggefahr
2 – Gasart	7 – Warnung vor gefährlicher Spannung
3 – Typenschilddaten der Einheit	8 – Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss
4 – Logo des Herstellers	9 – Anweisungen zum Anheben
5 – Hinweis zum Füllen des Wasserkreislaufs

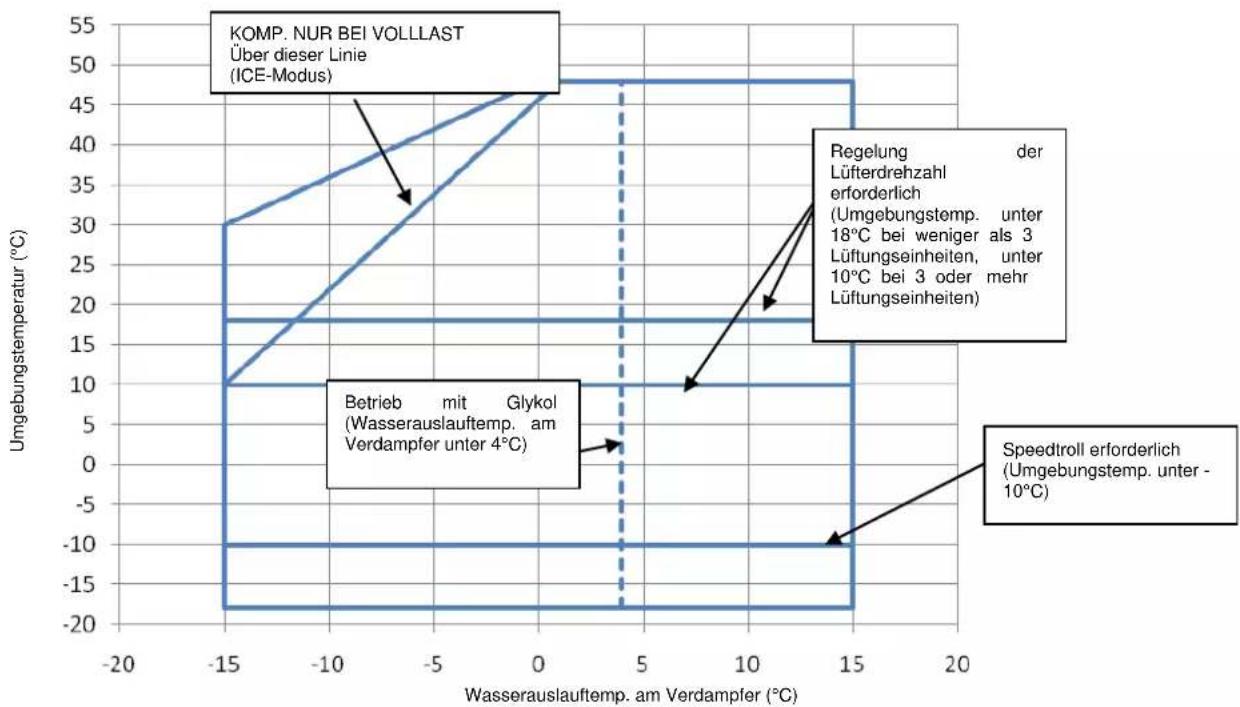

Abbildung 2 – Betriebsgrenzen

Sicherheit

Die Einheit ist fest am Untergrund zu verankern.

Die folgenden Anweisungen sind unbedingt zu beachten:

• Die Einheit darf nur an den dafür vorgesehenen, in gelb markierten Stellen an ihrem Gestell angehoben werden.
• Vor der Wartung der elektrischen Bauteile müssen der Hauptschalter der Einheit ausgeschaltet und die Stromversorgung abgeschaltet werden.
• Für Arbeiten an den elektrischen Bauteilen ist eine isolierte Unterlage zu verwenden. Elektrische Bauteile nur in völlig trockenem Zustand berühren.
• An scharfen Kanten und der Oberfläche der Sektion des Verflüssigers besteht Verletzungsgefahr. Direkten Kontakt vermeide und geeignete Schutzmaßnahmen treffen.
• Vor Wartungsarbeiten an den Kühlerventilatoren und/oder Verdichtern Stromversorgung durch Abschalten des Hauptschalters unterbrechen. Bei Nichtbeachtung dieser Vorschrift kann es zu schweren Verletzungen kommen.
• Keine festen Gegenstände in die Wasserleitungen einführen, während die Einheit mit der Anlage verbunden ist.
• An der Wasserleitung am Zulauf zum Wärmetauscher ist ein mechanischer Filter zu installieren.
• Die Einheit ist mit Sicherheitsventilen an der Hoch- und Niederdruckseite des Kältemittel-Kreislaufs ausgerüstet.

Das Entfernen der Schutzvorrichtungen an den beweglichen Teilen ist strengstens verboten.

Bei plötzlichem Stillstand der Einheit sind die Anweisungen in der Bedienungsanleitung der Bedientafel zu beachten, die zu der dem Endbenutzer ausgehängigten Dokumentation am Gerät gehören.

Es wird dringend empfohlen, die Installations- und Wartungsarbeiten im Beisein anderer Personen durchzuführen. Bei Unfällen oder Problemen wie folgt verhalten:

• Ruhe bewahren
• Notruf-Taste drücken, wenn am Installationsort vorhanden
• Verletzte Person von der Einheit entfemen und an einem warmen Ort ausruhen lassen
• Sofort das Notfall-Personal im Gebäude oder bei einem Erste-Hilfe-Dienst verständigen.
• Eintreffen des Hilfspersonals abwarten, ohne den Verletzten allein zu lassen.
• Dem Hilfspersonal sind alle notwendigen Informationen zu geben.

Kaltwassersatz möglichst nicht in Bereichen installieren, in denen während der Wartungsarbeiten Gefahren bestehen können, wie Plattformen ohne Geländer oder Führungen oder in Bereichen, in denen die Mindestabstände um das Gerät herum nicht eingehalten werden können.

Lärm

en der Einheit entsteht Lärm hauptsächlich durch den Lauf der Verdichter und der Lüfter.

Der Lärmpegel ist für jedes Modell in den Verkaufsunterlagen angegeben. Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird, ist für den abgegebenen Schallpegel keine besondere Schutzvorrichtung erforderlich, die ständig neben der Einheit in Betrieb sein muss, weil keine Gefahren bestehen.

Bei Installationen mit besonderen Schallschutzanforderungen kann es erforderlich sein, zusätzliche Schalldämmvorrichtungen zu installieren.

Bewegen und Anheben

Während des Auf-/Abladens vom Transportfahrzeug und dem Bewegen sind Erschütterungen und Kollisionen der Einheit zu vermeiden. Einheit ausschließlich am Rahmen des Gestells schieben oder ziehen. Einheit im Innern des Transportfahrzeugs fixieren, um Schäden durch Bewegung zu vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des Transports und beim Auf-/Abladen herunterfallen kann. Alle Einheiten sind mit gelb markierten Hubanschlagstellen versehen. Die Einheit darf nur an diesen Stellen angehoben werden, wie in Abb. 3 gezeigt. Figure 3

Die Hebeseile und Abstandsstangen müssen ausreichend belastbar sein, um die Einheit sicher anzuheben. Das Gewicht der Einheit ist deren Typenschild zu entnehmen.

Beim Anheben der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen. Die Hebeanweisungen auf dem Klebeschild sind zu beachten. Einheit sehr langsam anheben und dabei in Waage halten.

Aufstellung und Montage

Alle Einheiten sind für die Außenaufstellung vorgesehen, auf Balkonen oder ebenerdig, vorausgesetzt der Installationsbereich ist frei von Hindernissen, die den Luftstrom zu den Verflüssigerregistern behindern können.

Die Einheit ist auf tragfähigen und völlig waagerechten Fundamenten zu installieren. Wenn die Einheit auf Balkonen oder Dächern installiert wird, kann es erforderlich sein, Träger zur Gewichtsverteilung zu verwenden.

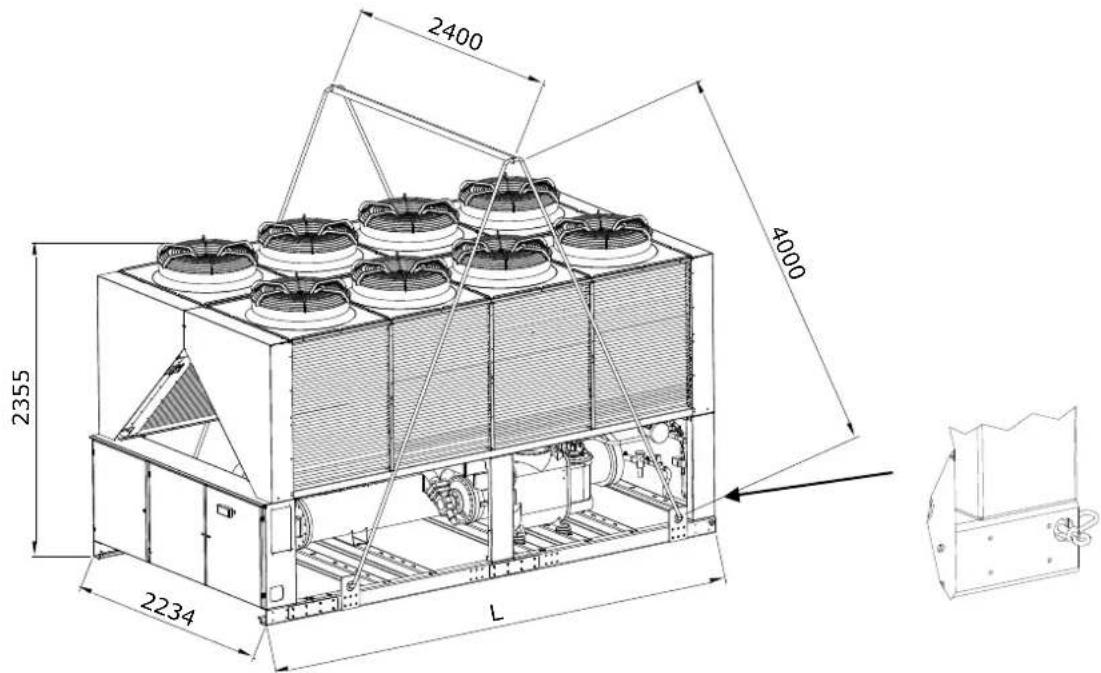

Abbildung 3 – Anheben der Einheit

2400 4000 2355 2234 L

Für die ebenerdige Installation muss ein ausreichend tragfähiges Betonfundament mit mindestens 250 mm Dicke bereitgestellt were breiter als die Einheit ist.

Wenn die Einheit an einem für Personen und Tiere leicht zugänglichen C installiert wird, sollten für die Sektionen des Verflüssigers und des Verdien Schutzgitter installiert werden.

Um die besten Leistungen am Installationsort zu erreichen, sollten folger Anweisungen und Vorsichtsmaßnahmen beachtet werden:

- Rückfluss des Luftstroms vermeiden.

• Sicherstellen, dass der Luftstrom nicht durch Hindernisse behindert wir
• Sicherstellen, dass die Fundamente belastbar und solide sind, um Lärm und Vibrationen zu reduzieren.
• Einheit möglichst nicht an besonders staubigen Orten installieren, um Verschmutzung der Verflüssigerregister zu reduzieren.
• Das in der Anlage zirkulierende Wasser muss besonders sauber sein, Spuren von Öl und Rost müssen entfernt werden. An der Zulaufleitur Einheit ist ein mechanischer Wasserfilter zu installieren.

Mindestabstände

Um eine optimale Belüftung der Verflüssigerregister zu gewährleisten, ist Einhaltung der Mindestabstände an allen Einheiten von grundlegend Bedeutung.

Bei der Wahl des Aufstellungsortes und zur Gewährleistung eines einwa Luftstroms sind folgende Faktoren zu beachten:

- Rückstrom warmer Luft vermeiden.

- Ungenügende Luftzufuhr zum luftgekühlten Verflüssiger vermeiden.

Beide Bedingungen können zu einer Zunahme des Kondensationsdr

führen, was die Energieeffizienz und das Kühlvermögen reduziert.

Die Einheit muss an allen Seiten für Wartungsarbeiten nach der Installat zugänglich sein.

Der vertikale Luftauslass darf nicht behindert sein.

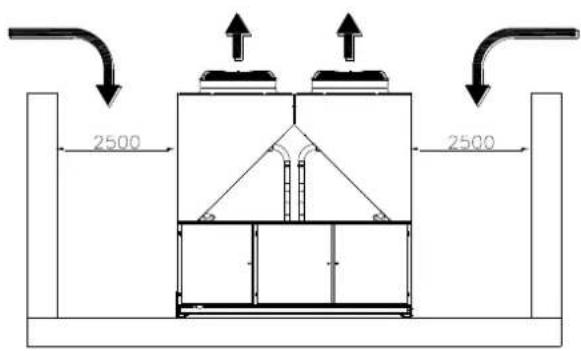

Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die Höhe wie die Einheit haben, ist diese in einem Abstand von nicht wenige

2500 mm zu installieren. Wenn diese Hindernisse höher sind, ist die Ein einem Abstand von nicht weniger als 3000 mm zu installieren.

Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse empfohlenen Mindestabstände zu beachten, kann es zu einer Kombination aus

Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgekühlten Verlässiger kommen, was zu einer Reduzierung der Leistung und Effizienz führen kann.

In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen Betriebsbedingungen anpassen, indem die unter bestimmten Umständen verfügbare Maximalleistung abgegeben wird, auch wenn der seitliche Abstand geringer als empfohlen ist, es sei denn die Betriebsbedingungen beeinträchtige die Sicherheit des Personals oder die Betriebssicherheit der Einheit.

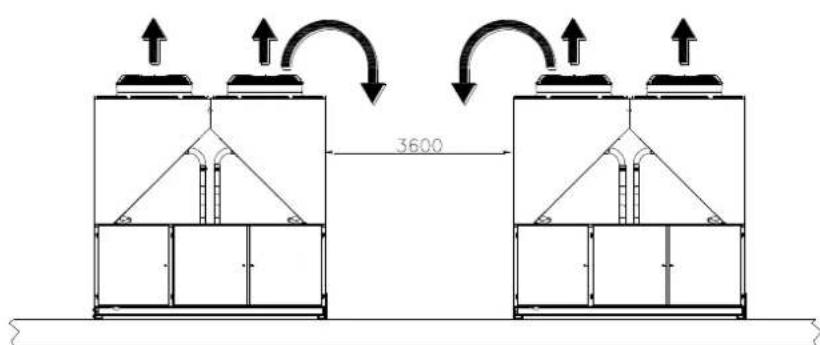

Wenn zwei oder mehr Einheiten direkt nebeneinander aufgestellt werden, sollte ein Mindestabstand von 3600 mm zwischen den Verflüssigerreihen eingehalten werden.

Weitere Lösungen sind bei einem Vertreter des Herstellers zu erfragen.

die Schallschutz

Wenn die Schallemissionspegel besondere Maßnahmen erfordern, ist alle besonders auf die Isolierung der Einheit von ihrem Gestell zu achten. Dazu sind zur geeignete Schwingungsdämpfer einzubauen, die als Sonderzubehör geliefert werden. Elastische Kupplungen sind auch an den Wasseranschlüssen zu einzubauen.

Wasserleitungen

Bei der Planung der Leitungsführung ist die Zahl von Bögen und vertikalen Richtungsänderungen möglichst gering zu halten. Auf diese Weise werden die installationskosten deutlich gesenkt und die Leistungen der Anlage verbessert. Das Wassersystem muss über folgendes verfügen:

1. Schwingungsdämpfer zur Reduzierung der Vibrationsübertragung auf den Unterbau.
2. Absperrventile zum Trennen der Einheit von der Anlage während der rucks Wartung.
3. Manuelle oder automatische Entlüftungsvorrichtung an der höchsten und ion Entwässerungsvorrichtung an der tiefsten Stelle der Anlage.
4. Verdampfer und Vorrichtung zur Wärmerückgewinnung, die nicht an der höchsten Stelle der Anlage angeordnet sein dürfen.

Leichte geeignete Vorrichtung, um den Wasserdruck in der Anlage zu er als halten (Ausdehnungsgefäß usw.).

BeitAnzeigen für Wasserdruck und -temperatur, die den Techniker bei der Wartung unterstützen.

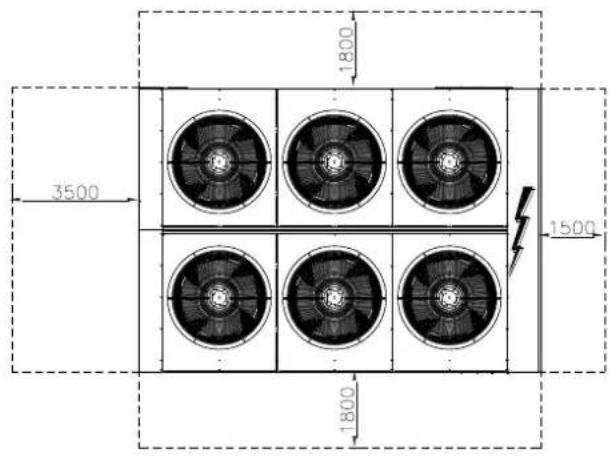

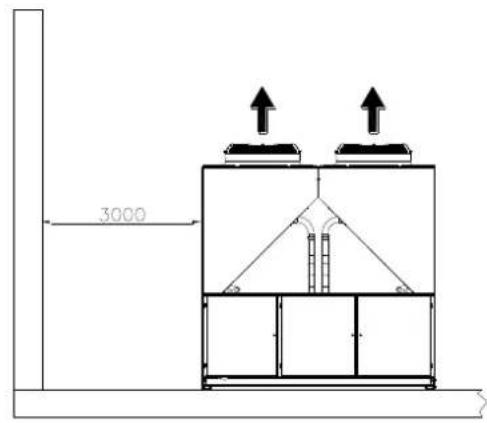

Abbildung 4 – Mindestabstände

1800 3500 1500 1800

3000

2500 2500

3600

1. Bei Austausch der Einheit muss das Wasser aus der gesamten Anlage

2. Ein Filter oder eine Vorrichtung zur Entfernung von Feststoffteilchen aus abgelassen und diese vor der Installation der neuen Einheit gereinig dem Fluid. Der Einsatz eines Filters verlängert die Lebensdauer desverden. Vor der Inbetriebnahme der neuen Einheit sollte das Wasser Verdampfers und der Pumpe, indem er dazu beiträgt, die Anlage in regelmäßigen Tests und geeigneten chemischen Behandungen einwandfreiem Zustand zu halten. unterzogen werden.

3. Der Verdampfer besitzt ein elektrisches Heizelement mit einem Thermistä- sollte das Glykol der Anlage als Frostschutzmittel zugesetzt werden, ist der einen Schutz vor dem Einfrieren des Wassers bis zu einer darauf zu achten, dass der Ansaugdruck niedriger sein muss, de Umgebungstemperatur von -25°C gewährleistet. Alle anderen Leistungen der Anlage werden geringer und die Druckabfälle stärker sein Wasserleitungen/-vorrichtungen außerhalb der Einheit müssen daher Alle Maßnahmen zum Schutz der Einheit, wie der Frostschutz und der gegen Frost geschützt werden. Schutz vor zu geringem Druck müssen erneut eingestellt werden.

4. Während der Winterzeit ist das Wasser aus der Vorrichtung zur 12. Vor dem Absparen der Wasserleitungen sind diese auf Leckagen zu Wärmerückgewinnung abzulassen, es sei denn, dem Wasserkreis wird prüfen. eine Mischung aus Ethylenglykol in geeigneter Konzentration zugesetzt.

Abbildung 5 – Anschluss der Wasserleitungen am Verdampfer

1. Manometer
2. Elastisches Verbindungsstück
3. Durchflusswächter

4. Temperaturfühler

5. Absperrventil

6. Pumpe
7. Filter

Abbildung 6 - Anschluss der Wasserleitungen an die Rückgewinnungswärmetauscher

1. Manometer
2. Elastisches Verbindungsstück

3. Temperaturfühler

4. Absperrventil

5. Pumpe
6. Filter

Wasserbehandlung

Vor Inbetriebnahme der Einheit den Wasserkreislauf reinigen. Schmutz, Kalk, Rostsplitter oder anderes Material können sich im Wärmetauscher ablagern und dadurch dessen Wärmeaustauschvermögen reduzieren. Es kann auch der Druckabfall zunehmen und den Wasserdurchfluss reduzieren. Eine geeignete Wasserbehandlung kann somit die Gefahr von Korrosion, Erosion, Kalkbildung usw. reduzieren. Welche die

geeignetste Wasserbehandlung ist, muss vor Ort je nach Art der Anlage und den Eigenschaften des Wassers festgelegt werden.

Der Hersteller haftet nicht für Schäden oder Betriebsstörungen des Geräts infolge unterlassener oder ungeeigneter Wasserbehandlung.

Tabelle 1 – Grenzwerte für akzeptable Wasserqualität

pH (25°C)	6,8÷8,0		Gesamthärte (mg CaCO_3 / l)	< 200
Elektrische Leitfähigkeit μS/cm (25°C)	<800		Eisen (mg Fe / l)	< 1,0
Chloridionen (mg Cl^- / l)	<200		Sulfidionen (mg S^2- / l)	Keine
Sulfationen (mg SO_4^2- / l)	<200		Ammoniumionen (mg NH_4^+ / l)	< 1,0
Alkalinität (mg CaCO_3 / l)	<100		Kieselerde (mg SiO_2 / l)	< 50

Frostschutz von Rückgewinnungs-Wärmetauschern und Verdampfer

Alle Verdampfer sind mit einem thermostatisch geregelten Heizelement ausgerüstet, das einen geeigneten Frostschutz für Temperaturen bis -25^ gewährt. Es können jedoch, außer wenn die Wärmetauscher völlig leer und mit Frostschutzlösung gereinigt wurden, auch zusätzliche Maßnahm gegen das Einfrieren eingesetzt werden.

Bei der Gesamtplanung der Anlage sind zwei oder mehr Schutzmaßnahmen vorzusehen, wie im Folgenden beschrieben:

Ständige Wasserzirkulation in den Rohrleitungen und Wärmetauschern.

- Zusatz einer geeigneten Menge Glykol in den Wasserkreislauf.

- Wärmedämmung und Zusatzbeheizung der gefährdeten Rohrleitungen.

- Leerung und Reinigung des Wärmetauschers während der Winterzeit. Der Installateur bzw. das örtliche Wartungspersonal haben dafür zu sorgass dass die Frostschutzmaßnahmen umgesetzt werden. Sicherstellen, immer geeignete Wartungsmaßnahmen für den Frostschutz durchgeführt werden. Bei Nichtbeachtung der obigen Hinweise kann es zu Schäden an der Einheit kommen. Frostschäden fallen nicht unter die Garantie.

Installation des Durchflusswächters

Um im ganzen Verdampfer einen ausreichenden Wasserdurchfluss zu gewährleisten, muss im Wasserkreislauf unbedingt ein Durchflusswächter installiert werden, entweder an der Wasserzu- oder der Wasserablaufleit. Der Durchflusswächter soll die Einheit bei Unterbrechung des Wasserfluss.

abschalten, um so den Verdampfer vor dem Einfrieren zu schützen.

Als Sonderleistung bietet der Hersteller einen speziell ausgewählten Durchflusswächter.

Dieser Paddel-Durchflusswächter eignet sich für den Dauereinsatz im Außenbereich (IP67) bei Rohrdurchmessern von 1" bis 6".

Der Durchflusswächter besitzt einen potentialfreien Kontakt, der elektrisch den im Schaltplan angegebenen Anschlüssen zu verbinden ist.

Der Durchflusswächter muss so eingestellt sein, dass er ausgelöst wird, der Wasserdurchfluss des Verdampfers unter 50% der Nenndurchflussmenge sinkt.

Wärmerückgewinnung

Auf Wunsch können die Einheiten auch mit einem Wärmerückgewinnungssystem ausgerüstet werden.

Bei diesem System werden ein wassergekühlter Wärmetauscher an der Abflussleitung des Verdichters und eine spezielle Vorrichtung zur Steuer des Kondensationsdrucks eingebaut.

Um den Betrieb des Verdichters in seinem Gehäuse zu gewährleisten, die Wärmerückgewinnungseinheiten nicht mit Wassertemperaturen ur 28°C arbeiten.

Der Anlagenplaner und der Installateur des Kaltwassersatzes müssen die Einhaltung dieses Wertes garantieren (z. B. durch den Einsatz eines Zirkulations-Bypass-Ventils).

Elektroanlage

Allgemeine Anforderungen

Alle elektrischen Anschlüsse an die Einheit müssen gemäß der geltenden Gesetze und Vorschriften erfolgen.

Alle Installations-, Einstellungs- und Wartungsarbeiten müssen durch Fachpersonal beaufsichtigt werden.

Es ist der jeweilige Schaltplan für die erworbene Einheit zu beachten. Sollte sich der Schaltplan nicht an der Einheit befinden oder verloren gegangen sein, ist beim zuständigen Vertreter des Herstellers eine Kopie anzufordern.

Bei Abweichungen zwischen Schaltplan und Schaltkasten/Elektrokabeln ist der Vertreter des Herstellers zu verständigen.

Es sind ausschließlich Kupferleiter zu verwenden, andemfalls kann es zu Überhitzung oder Korrosion an den Anschlüssen kommen und die Einheit beschädigt werden.

Um Interferenzen zu vermeiden, sind alle Steuerkabel getrennt von Elektrokabeln anzuschließen. Zu diesem Zweck sind verschiedene Kabelkanäle zu verwenden.

Vor der Wartung der Einheit ist der Hauptschalter an der Stromversorgungsleitung der Einheit auszuschalten.

Wenn die Einheit ausgeschaltet, der Trennschalter jedoch in geschlosse Position ist, führen die nicht verwendeten Stromkreise dennoch Spannur Niemals den Anschlusskasten der Verdichter öffnen, ohne vorher den Haupttrennschalter der Einheit geöffnet zu haben.

Bei gleichzeitigen ein- und dreiphasigen Lasten und Ungleichgewicht zwischen den Phasen kann es während des normalen Betriebs der Einheiten der Serie zu Verlusten gegen Erde von bis zu 150 mA kommen. Wenn die Einheit Vorrichtungen enthält, die Oberschwingungen erzeugen (wie VFD und Phasenanschnitt), können die Verluste gegen Erde auf sehr sind viel höhere Werte zunehmen (etwa 2 Ampere). Die Absicherung der Stromversorgungsanlage ist entsprechend der oben genannten Werte zu planen.

Betrieb

Pflichten des Benutzers

Grundsätzlich muss der Benutzer eine ausreichende fachliche Schulung erhalten und sich mit der Anlage vertraut machen, bevor er die Einheit benutzt. Der Benutzer muss nicht nur die vorliegende Anleitung lesen, sondern auch die Betriebsanleitung des Mikroprozessors und den Schaltplan, um die Startsequenz, die Funktionsweise, die Abschaltsequenz und die Funktion aller Sicherheitsvorrichtungen zu verstehen.

Wahrend der Erstinbetriebnahme der Einheit steht ein autorisierter Techniker des Herstellers für alle Fragen und Hinweise zur ordnungsgemäßen Bedienung zur Verfügung.

Der Benutzer hat die Betriebsdaten jeder installierten Einheit zu vermerken. Außerdem hat er auch über alle regelmäßigen Wartungsarbeiten und Inspektionen Buch zu führen.

e) sollte der Benutzer fehlerhafte oder ungewöhnliche Betriebsbedingungen (funkstellen, hat er den autorisierten technischen Kundendienst des Herstellers überverständigen.

Routinemäßige Wartung

Mindestwartungsarbeiten sind in Tabelle 2 aufgeführt.

Kundendienst und begrenzte Garantie

Der Hersteller testet sämtliche Einheiten im Werk und leistet 12 Monate ab Erstinbetriebnahme bzw. 18 Monate ab Auslieferungsdatum Garantie. Unsere Einheiten wurden gemäß der höchsten Qualitätsstandards entwickelt und hergestellt und gewährleisten jahrelang störungsfreien Betrieb. Dennoch ist es wichtig, für die richtige und regelmäßige Wartung zu sorgen. Dabei sind die in der vorliegenden Anleitung beschriebenen Verfahrensweisen und die Regeln für eine fachgerechte Maschinenwartung zu beachten.

Es wird dringend empfohlen, einen Wartungsvertrag mit einem vom Hersteller autorisierten Kundenservice abzuschließen. Unser erfahrenes und kompetentes Personal gewährleistet einen effizienten und problemlosen Service.

Zinfebeachten ist auch, dass die Einheit auch während der Garantiezeit derwartet werden muss.

Bitte beachten Sie, dass der unsachgemäße Einsatz der Einheit, z. B. über ihre Betriebsgrenzen hinaus oder ohne ausreichende Wartung, wie sie in der vorliegenden Anleitung beschrieben ist, die Garantie nichtig macht. Zur Einhaltung der Garantiebedingungen sind besonders folgende Punkte zu beachten:

1. Die Einheit darf nicht über die genannten Grenzen hinaus betrieben werden.

2. Bei der Stromversorgung dürfen die Spannungsgrenzen nicht überschritten werden und sie muss frei von Oberschwingungen oder plötzlichen Spannungswechseln sein.

3. Die dreiphasige Stromversorgung darf eine Phasenunsymmetrie von maximal 3% aufweisen. Die Einheit darf nicht eingeschaltet werden, solange das elektrische Problem nicht gelöst ist.

4. Die Sicherheitsvorrichtungen, egal ob mechanisch, elektrisch oder elektronisch, dürfen nicht deaktiviert oder unwirksam gemacht werden.

5. Das in den Wasserkreislauf eingefüllte Wasser muss sauber und auf geeignete Weise behandelt sein. Ein mechanischer Filter muss an der dem Zulauf des Verdampfers nächsten Stelle installiert werden.

6. Außer wenn ausdrücklich bei der Bestellung anders vereinbart, darf die Wasserdurchflussmenge des Verdampfers niemals höher als 120% und niedriger als 80% der Nennkapazität sein.

Vorgeschriebene regelmäßige Kontrollen und Inbetriebnahme von Druckanlagen

Die Einheiten gehören in Kategorie IV der durch die EG-Druckgeräte-Richtlinie 2014/68/EU festgelegten Klassifizierung.

Für die zu dieser Kategorie gehörenden Kaltwassersätze fordern einige örtliche Vorschriften eine regelmäßige Inspektion durch eine autorisierte Stelle. Bitte die am Installationsort geltenden Anforderungen beachten.

Tabelle 2 – Programm für routinemäßige Wartung

Tätigkeiten	Wöchentlich	Monatlich (Anmerkung 1)	Jährlich/ Saisonal (Anmerkung 2)
Allgemein:
Ablesen der Betriebsdaten (Anmerkung 3)	X
Sichtkontrolle der Einheit auf Beschädigungen bzw. lose Teile		X
Kontrolle der Wärmedämmung auf Beschädigungen und Vollständigkeit			X
Reinigung und Lackierung wo nötig			X
Analyse des Wassers (6)			X
Funktionskontrolle des Durchflusswächters		X
Elektroanlage:
Prüfen der Steuersequenzen			X
Verschleißkontrolle des Schaltschützes – wenn nötig austauschen			X
Prüfen des korrekten Anzugs aller Elektroklemmen – wenn nötig festziehen			X
Reinigung der Schalttafel von innen			X
Sichtkontrolle der Komponenten auf Anzeichen von Überhitzung		X
Funktionsprüfung des Verdichters und des elektrischen Heizelements		X
Isolationsmessung des Verdichtermotors mit Isolationsprüfgerät (Megger)			X
Kühlkreislauf:
Prüfen auf Kältemittel-Leckagen		X
Prüfen des Kältemittelflusses über das Flüssigkeitsschauglas – das Schauglas muss voll sein	X
Prüfen des Druckabfalls des Entwässerungsfilters		X
Prüfen des Druckabfalls des Ölfilters (Anmerkung 5)		X
Vibrationsanalyse des Verdichters			X
Säureanalyse des Öls im Verdichter (7)			X
Sektion des Verflüssigers:
Reinigung der Verflüssigerreihen (Anmerkung 4)			X
Prüfen, ob die Lüfter korrekt gespannt sind			X
Prüfen der Lamellen der Verflüssigerreihe – wenn nötig entfernen			X

Anmerkungen:
1. Die monatlichen Tätigkeiten schließen alle wöchentlichen ein.
2. Die jährlich (oder bei Beginn der Saison) durchzuführenden Tätigkeiten schließen alle wöchentlichen und monatlichen ein.
3. Die Betriebsdaten der Einheit können täglich abgelesen werden, so dass hohe Beobachtungsstandards eingehalten werden.
4. In Umgebungen mit einer hohen Teilchen-Konzentration in der Luft kann es erforderlich sein, die Verflüssigerreihe häufiger zu reinigen.
5. Ölfilter austauschen, wenn der Druckabfall daran 2,0 bar erreicht.
6. Auf gelöste Metalle kontrollieren.
7. TAN (Gesamtsäurezahl): ≤0,10: keine Tätigkeit erforderlich
0,10 bis 0,19: Säureschutzfilter austauschen und nach 1000 Betriebsstunden erneutkontrollieren. Filter solange weiter austauschen bis die TAN weniger als 0,10 beträgt.

0,19 : Öl, Ölfiter und Ölentwässerungsfilter austauschen. In regelmäßigen Zeitabständen prüfen.

Wichtige Hinweise zum eingesetzten Kältemittel

Dieses Mittel enthält fluorierte Treibhausgase, . Gase nicht in die Atmosphäre freisetzen.

Kältemittel-Typ: R134a

GWP-Wert (1): 1430

(1) GWP = Treibhauspotenzial

Die für den Standardbetrieb erforderliche Menge Kältemittel ist auf dem Typenschild der Einheit angegeben.

Die tatsächlich in der Einheit enthaltene Menge Kältemittel wird über einen versilberten Peilstab in der Schalttafel angezeigt.

Je nach Vorgaben auf europäischer oder lokaler Ebene können regelmäßige Inspektionen erforderlich sein, um Kältemittel-Leckagen festzustellen.

Weitere Informationen erteilt der örtliche Händler.

Entsorgung

Die Einheit besteht aus metallischen, elektronischen und Kunststoffbauteilen. Alle diese Teile sind gemäß den örtlich geltenden Vorschriften zu entsorgen.

Anweisungen von werkseitig und über die Felder geladene Einheiten

(Wichtige Information zum verwendeten Kältemittel)

Das Kältemittelsystem wird mit fluorierten Treibhausgasen geladen.

Diese Gase dürfen nicht in die Atmosphäre entweichen.

1 Mit unauslöschlicher Tinte das Schild mit den Angaben zur Kältemittelladung ausfüllen, das mit dem Produkt mitgeliefert wurde:

- die Kältemittelladung für jeden Kreislauf (1; 2; 3)

- die Gesamtkältemittelladung (1 + 2 + 3)

- Berechnung der Treibhausgasemission nach folgender Formel:

GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000

a Enthält fluorierte Treibhausgase

b Nummer des Kreislaufs

c Werkseitige Ladung

d Feldladung

e Kältemittelladung mit jeden Kreislauf (entsprechend der Anzahl von Kreisläufen)

f Gesamtkältemittelladung

g Gesamtkältemittelladung (werkseitig + Feld)

h Treibhausgasemission der Gesamtkältemittelladung ausgedrückt in

Tonnen CO _2 -Äquivalent

m Kältemitteltyp

p Seriennummer Gerät

2 Das ausgefüllte Schild muss im Schaltschrank angebracht werden

Regelmäßige Prüfungen auf Leckagen des Kältemittels können je nach europäischen oder örtlichen Vorschriften erforderlich sein. Bitte, wenden Sie sich an ihren örtlichen Händler für dementsprechende Auskünfte.

HINWEIS

In Europa wird die Treibhausgasemission der Gesamtkältemittelladung in das System

(ausgedrückt in Tonnen CO₂-Äquivalent) benutzt, um die Zeitabstände für die Wartung festzulegen.

Die geltende Gesetzgebung beachten.

Formel zur Berechnung der Treibhausgasemission:

GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000

Den auf dem Treibhausgas-Schild angegebenen Wert benutzen. Diese GWP-Wert beruht auf dem 4. Sachstandsbericht des IPCC. Der im Handbuch angegebene GWP-Wert könnte veraltet sein (z.B. weil er auf dem 3. 4. Sachstandsbericht des IPCC basiert)

Die Bleibatterien sind zu sammeln und entsprechenden Schadstoffsammelstellen zuzuleiten. Das Öl ist aufzufangen und entsprechenden Schadstoffsammelstellen zuzuleiten.

Die vorliegende Anleitung ist eine technische Unterlage und stellt kein bindendes Angebot dar. Es kann nicht explizt oder implizt gerantiert werden, dass der Inhalt vollständig, präzise oder zuverlässig ist. Alle darin enthaltenen Daten und Beschreibungen können umangekündigt geändert werden. Die zum Zeitpunkt der Bestellung mitgealten Daten gelten als definitiv. Der Hersteller halft in keinem Fall für direkte oder indirekte Schäden imwetesten Sinne, die auf den Gebrauch bzw. die Auslegung der vorliegenden Anleitung zurückzuführen bzw. damit verbunden sind.

Wir behalten uns das Recht vor, jederzeit unangekündigt an Entwurf und Aufbau Änderungen vorzunehmen. Dementsprechend ist das Bild auf dem Titelblatt unverbindlich.

INSTRUCTIONS ORIGINALES EN ANGLAIS
