HASZNÁLATI ÚTMUTATÓ EWAD320D-XR DAIKIN

A - Hidraulika kapcsolási rajz az előhűtővel (economiser) nem rendelkező berendezésekhez; B - hidraulika kapcsolási rajz az előhűtővel (economiser) ellátott berendezésekhez (a rajzok csak egy áramkört mutatnak, de a berendezések a valóságban két áramkörrel rendelkeznek)

Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét.

Köszönjük, hogy termékünket választotta.

A BERENDEZÉS BESZERELÉSE ÉS HASZNÁLATÁNAK MEGKEZDÉSE ELÖTT OLVASSA EL FIGYELMESEN A JELEN ÚTMUTATÓT.

A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST, RÓVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT. A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS SZERELHETI BE.

A BERENDEZÉS BEINDÍTÁSÁT CSAK MEGFELELŐ SZAKÉRTELEMMEL ÉS ENGEDÉLLYEL RENDELKEZŐ SZEMÉLYEK VÉGEZHETIK.

A MÜVELETEKET A HELYI TÖRVÉNYEKNEK ÉS SZABÁLYOZÁSOKNAK MEGFELELÖEN KELL ELVÉGEZNI

AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM LENNE EGYÉRTELMÜ A BERENDEZÉS BESZERELESE ÉS BEINDÍTÁSA SZIGORÚAN TILOS.

KÉRDÉSEK ESETÉN ILL. TANÁCSOKÉRT ÉS INFORMÁCIÓKÉRT FODULJON A GYÁRTÓ KÉPVISELŐJÉHEZ.

Leírás

Az ön által vásárolt "léghűtéses folyadékhűtő" egy olyan berendezés, amelyet víz (vagy víz és glikol) hűtésére terveztek az alábbi üzemi tartományokon belül. A berendezés működése a fordított Carnot ciklus részeire (kompresszió, kondenzáció és a göz elpárolgása) alapul. A legfontosabb alkotóelemek:

• Csavarkompresszor a hütő göz nyomásának növelésére a párolgás nyomásról a kondenzációs nyomásra.
• Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárológ, és ezzel hűti a vízet.
• Kondenzátor, ahol a nagy nyomású gáz kondenzálódik, és egy léghütéses hócserélő segítségével leadja a légkörbe a lehütött vízb eltávollított hót.
• Szabályozószelep, amely lehetővé teszi a kondenzált folyadék nyomásának csökkentését a kondenzációs nyomásról a párolgási nyomásra.

Álatános információk

Minden berendezést kapcsolási rajzokkal, hitelesített rajzokkal, azonosító címkével; és megfelelőségi nyllatkozattalszállítunk; ezek tartalmazzák az ön által vásárolt berendezés minder adatát. EZEKET AZ ÚTMUTATÓ ALAPVETÓ ÉS SZERVES RÉSZEKÉNT KELL KEZELNI.

Amennyiben az útmutatóban szereplő és a berendezés dokumentumai által tartalmazott adatok között eltérések lennének, a berendezés dokumentumaiban szereplő adatok az irányadóak. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

A jelen útmutató célja, hogy a berendezést beszerelő szakember és a berendezés kezelője biztosíthassák a berendezés megfelelő beszerelését, üzembehelyezését és karbantartását anélül, hogy károkat okozna tárgyakban, háziállatokban vagy személyi sérüléseket okozna.

A berendezés átvétele

Amikor a berendezés eléri a beszerelés helyét, vizsgálja át, hogy nem szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben szereplő összes alkatrészt ellenőrizze.

Ha a berendezésen sérülések láthatók ne távolítsa el a sérült alkatrészt, hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását. A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség kérdése.

A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte a berendezést.

A berendezés beszerelése előtt ellenőrizze, hogy modell és a címkén jelzett feszültségérték megfelelőek. A berendezés átvételét követően az esetleges károkért a gyártó nem vonható felelősségre.

Üzemi tartomány

Tárolás

A környezeti értékeknek az alábbi tartományokon belül kell maradniuk: Minimum külső hőmérséklet : -20°C

Maximum külső hőmérséklet : 57°C

Relatív páratartalom : 95% lecsapódás nélkül Ha a berendezét a fentinél alacsonyabb hömérsékleten tárolja az egyes részek sérülhetnek. Ha a hömérséklet meghaladja a fenti határértéket, Kinyilhatnak a biztonsági szelepek. Az olyan kömyezetben, ahol nagy a páralescapódás mértéke, az elektromos részek sérülhetnek.

Működés

Az üzemeltetés a 2. ábra határértékein belül engedélyezett. Az egységet a párologtató névleges vizhozamához képest 50% és 140%-os teljesítményértékek között kell működtetni (normál üzemi körülmények között).

A üzemeltetési tartományon kívű eső működtetés károsíthatja a kberendezést.

Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

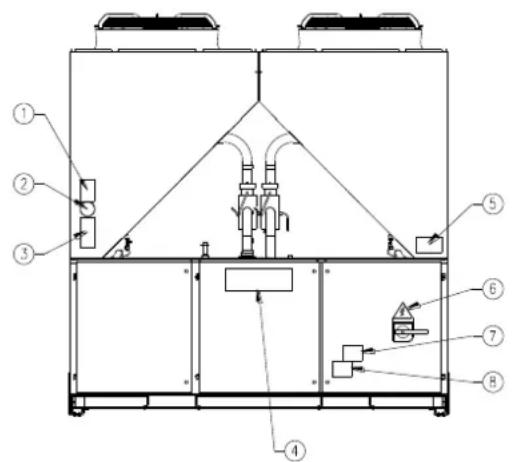

Ábra 1 – Az elektromos burokaltokra elhelyezett címkék értelmezése

1 – Nem gyűlékony gáz jele	6 – Áramütés veszélye jel
2 – Gáz típusa	7 – Figyelem veszélyes feszültség
3 – A berendezés adatait tartalmazó tábla	8 – Figyelem vezeték befogás
4 – A gyártó logója	9 – Utasítások a berendezés felemeléséhez
5 – Figyelem vízvezetékek feltöltése

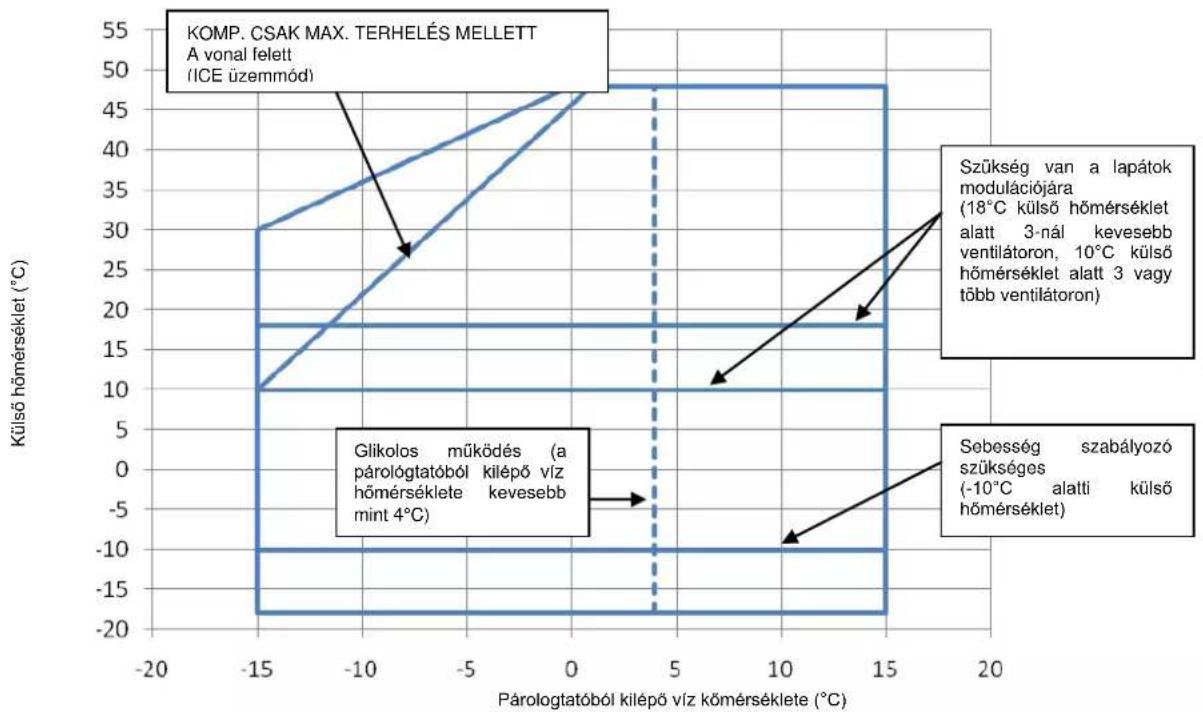

Ábra 2 – Üzemi tartomány

Biztonság

A berendezést rögzítse szilárdan a talajhoz.

Az alábbi szabályok betartása alapvető fontosságú:

• A berendezést csak az alaphoz rögzített sárgával jelölt emelőpontok használatával emelje fel.
• A fökapcsoló kinyitása és az áramellátás megszüntetése előtt a berendezés elektromos részeihez nyúlni tilos.
• A megfelelő védőszigetelés használata nélkül, az elektromos részekhez nyúlni tilos. Ne nyúljon az elektromos részekhez víz vagy nedvesség jelenlétében.
  – Az éles szélek ill. a kondenzátor egység környékének felületei sérüléseket okozhatnak. Kerülje ezekkel a részekkel való közvetlen érintkezést, és használjon megfelelő védőfelszerelést.
• Mielött a hütőlapátokon és/vagy a kompresszorokon karbantartási munkálatokat végezne, nyissa ki a főkapcsolót, és szüntesse meg a berendezés áramellátását. Ezen szabályok figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet.
• Ne helyezzen szilárd tárgyakat a vízvezetékbe, amíg a berendezés csatlakoztatva van a rendszerhez.
  A vízvezetékbe szereljen be egy szűrőt a hócserélő bemenete elé.
• A berendezés biztonsági szelepekkel van ellátva mind a hürökör nagy nyomású mind a kis nyomású oldalán.

A mozgó részek biztonsági berendezéseit eltávolítani szigorúan tilos.

A berendezés hirtelen leállása esetén, kövesse a berendezés átvételekor kapott dokumentáció szerves részét képező irányító pult kezelési útmutatójának utasításait.

Ne állítsa fel a berendezést olyan helyen, amely a karbantartási munkák során veszélyes lehet (pl. korlát nélküli állványzat, vagy a folyadékhűtőnek alkalmatlan hely).

Zaj

A berendezés által keltett zaj elsősorban a kompresszorok és a ventilátor lapátok forgásából származik.

Az egyes modellek által kibocsátott zajszint az eladáskor átadott dokumentációban kerül feltüntetésre.

Ha berendezést megfelelően szerelik be, megfelelően használják és rendszeresen karbantartják, a berendezés által kibocsátott zajaszínt nem jelent kockázati tényezőt, így nincs a berendezés mellett tartósan dolgozók számára speciális védőfelszerelésre.

Különleges zajkibocsátási szintet igénylő beszerelés esetén szükség lehet zajszint csökkentő berendezések alkalmazására.

Mozgatás és felemelés

A fel- és lerakodás ill. szállítás során kerülje el, hogy a berendezés rázkódjon vagy más tárgyakkal ütközzön. A berendezés csúsztatása csak a szállítójárműről való fel- és lerakodás esetén megengedett. Rögzítse a berendezést a szállítójárművön úgy, hogy a berendezés ne mozdulhasson el, és ne okozzon károkat. Járjon el kellő körültekintéssel, hogy a szállítás, fel- és lerakodás során a berendezés egyetlen része se essen le.

A berendezés minden eleme rendelkezik sárga színnel jelölt emelőpontokkal. A berendezés felemeléséhez csak ezek a pontok használahtóak a 3 ábrán látható utasításoknak megfelelőenFigur

A teljes biztonság érdekében használjon a berendezés súlyának megfelelő teherbírású köteleket és távtartó rudakat. Ellenőrizze a berendezés súlyát a berendezésen elhelyezett címkén.

Tanácsos a berendezés beszerelését és karbantartását más személyek jelenlétében végezni. Balesetek vagy felmerülő problémák esetén a alábbi módón járjon el:

Orizze meg a nyugalmát

• Ha a beszerelés helye rendelkezik vészjelző gombbal, nyomja meg.
• A sérült személyt vigye a berendezéstől távol meleg helyre, és fektesse pihenő pozícióba
• Lépjen haladéktalanul kapcsolatba az épületben tartózkodó biztonsági felelőssel, vagy a sürgősségi szolgálat embereivel.
• A sérült személy mellett maradva várja meg az orvosi segítséget
• Az elsősegélyt nyújtó személyeket lással el minden szükséges információval.

A berendezsét a lehető legnagyobb körültekintéssel emelje fel, követve a Žímke felemelésre vonatkozó utasításait. A berendezést lassan emelje fel annélkül, hogy a berendezés megdölne.

Felállítás és összeszerelés

A berendezést kültéri használatra tervezték (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadályoktól, amelyek csökkenthetik a kondenzáló egységekbe jutó levegő mennyiségét. A berendezést nagy teherbírású sík felületen állítsa fel. Ha a berdezést teraszon vagy tetőn kívánja felállítani, szükség lehet súlyelosztó gerendák alkalmazására.

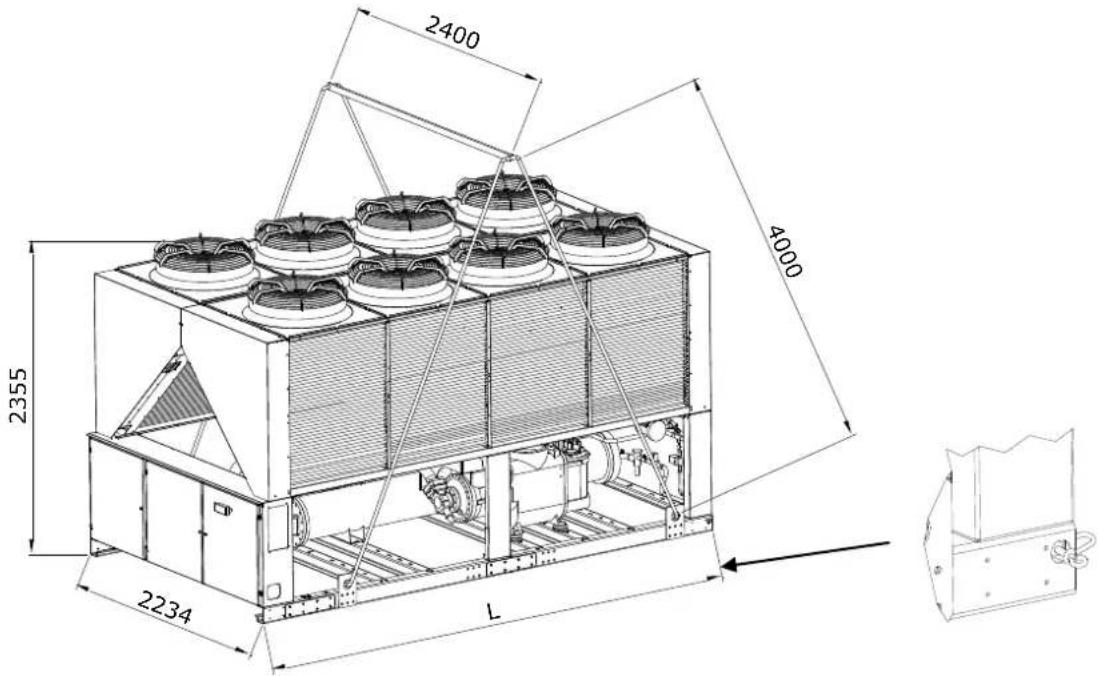

Ábra 3 – A berendezés felemelése

2355 2234 L 2400 4000

Amennyiben a berendezést a talajon kívánja felállítani, helyezze a gépetléghütéses kondenzátor nem megfelelő levegőellátás olyan együttese egy olyan legalább 250 mm magas beton alapra, amely szélesebb, mint léphet fel, amely csökkentheti a berendezés teljesítményét és a berendezés, és képes megtartani a berendezés súlyát. hatékonyságát.

Ha a berendezést emberek vagy állatok által könnyen megközelíthető helyre állítja fel, tanácsos a konenzátor és a kompresszor köré védőrácsot emelni.

A jobb teljesítmény biztosítása érdekében, kövesse az alábbi tanácsokat és utasításokat:

• Kerülje el a levegő visszaforgatását.
• Biztosítsa, hogy nincs a berendezés környékén olyan nagyobb akadály, amely meggátolhatja a megfelelő levegőáramlást.
• A zaj és vibráció csökkentése érdekében győződjön meg arról, hogy az alap elég szilárd.
• Annak elkerülése érdekében, hogy a kondenzátor egységek porral szennyeződjenek, ne állítsa fel a berendezést különösen poros környezetben.
• A rendszerben lévő víznek különösen nagy tisztasági fokúnak kell lennie: távolítsa el az olaj és rozsdamaradványokat. A berendezés bemeneti csöveére szereljen be egy víztisztító szűrőt.

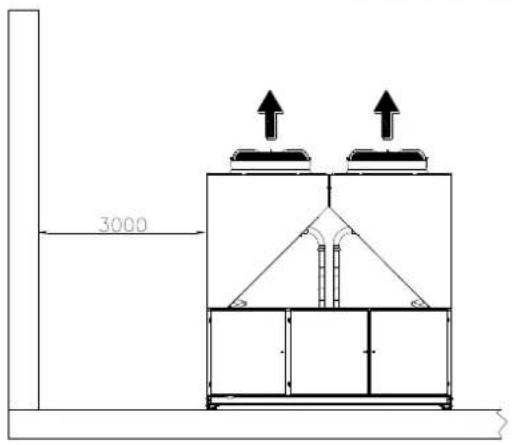

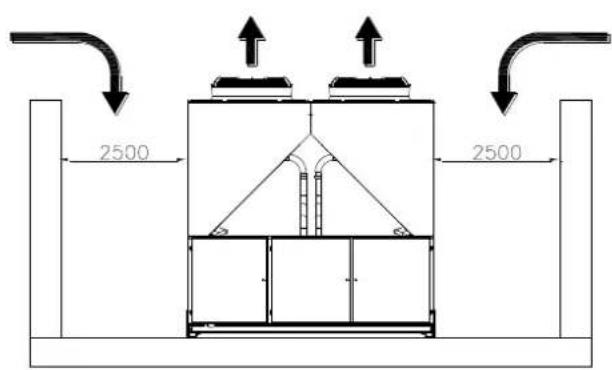

Minimális térszükséglet

A kondenzáló egységek megfelelő levegőelláttása érdekében tartsa be a minimális térkövetelményeket.

Amikor a berendezés felállításához kiválasztja a megfelelő helyet, vegye figyelembe az alábbi tényezőket:

• Kerülje el a levegő visszaforgatását
• Biztosítson a léghűtésés kondenzátor számára megfelelő levegőellátást.

A fenti tényezők növelhetik a kondenzációs nyomást, amely az energiafelhasználás hatékonyságának csökkenéséhez, tehát a hűtés hatékonyságának csökkenéséhez vezet.

Biztosítani kell, hogy a későbbi karbantatási munkálatok elvégzéséhez elegendő hely álljon rendelkezésre a berendezés midnen oldalán. Biztosítsa, hogy a levegő függőleges kivezetése akadálymentes. Ha a berendezést a berendezéssel azonos magasságú fal vagy más akadály veszi körbe, a berendezést a faltól ill. az akadálytól legalább 2500 mm távolságra állítsa fel. Ha az akadályok a berendezésnél magasabbak, ez a távolság legalább 3000 mm legyen.

Ha a berendezést a falaktól ill. függőleges akadályoktól az ajánlottnál kisebb távolságra állítja fel, a meleg levegő visszaforgatás és/vagy a

Minden esetben a mikroprocesszor lehetővé teszi, hogy a berendezés alkalmazkodjon az új működési körülményekhez, midnenkor biztosítva a körülmények által megengedett maximális teljesítményt (akkor is, thogyha az oldalsó távolságok az ajánlottnál kisebbek) kivéve ha a működési körülmények veszélyeztetik a személyzet biztonságát vagy a berendezés megbízhatóságát.

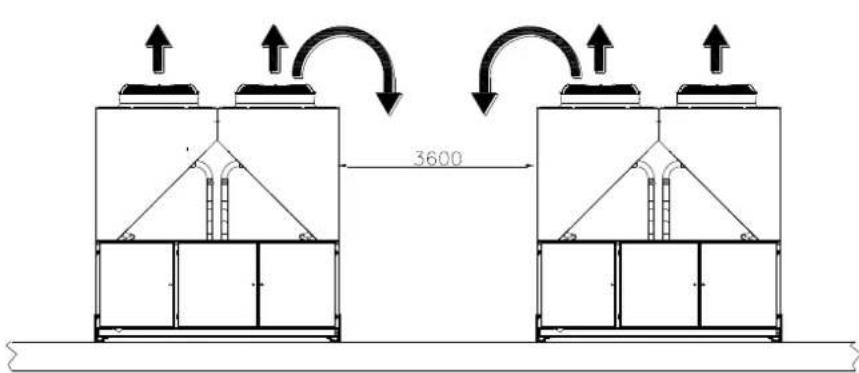

Amikor két vagy több berendezést állít fel egymás mellé, azt tanácsoljuk, hogy tartson legalább 3600 mm-es távolságot a kondenzátor bankok között.

További megoldásokért, kérjük fordujon a gyártó képviselőjéhez.

Zajvédelem

Amikor a zajkibocsátás ellenőrzése fokozott jelentőséggel bír, fordítson különös figyelmet a berendezés alapjának szigetelésére. Ehhez szerelje fel a megfelelő rezgéscsökkentő elemeket (opciós kiegészítő). A vízvezeték csatlakozásaira is szereljen fel felxibilis csatlakozókat.

Vízvezetékek

A vízvezetékeket a lehető legkevesebb kanyarral és függőleges irányváltással kell megtervezni. Így jelentősen csökkenthetőek a szerelési költségek, és javul a berendezés teljesítménye.

'A vízrendszernek a következőkkel kell rendelkeznie:

1. Vibráció csökkentő szerelékekkel, amelyek csökkentik a rezgés átadását a berendezéseknek.
2. Izoláló szelepekkel a vízvezetékrendszer berendezésről való leválasztására a karbantartási munkálatok idejére.
3. Kézi vagy automata levegőztető berendezéssel a rendszer legmagasabb pontján és leeresztő berendezéssel a legalacsonyabb ponton.
4. Egy párologtatóval és egy hővisszanyerő berendezéssel (fontos, hogy ezeket ne a rendszer legmagasabb pontjára helyezzék el).
5. Egy megfelelő berendezéssel, amely a vízvezeték renszert nyomás alatt tartja (szabályozó kád, stb.).
6. Víznyomás- és hőmérséklet kijelzőkkel, amelyek segítik a személyzetet a karbantartási munkálatok során.

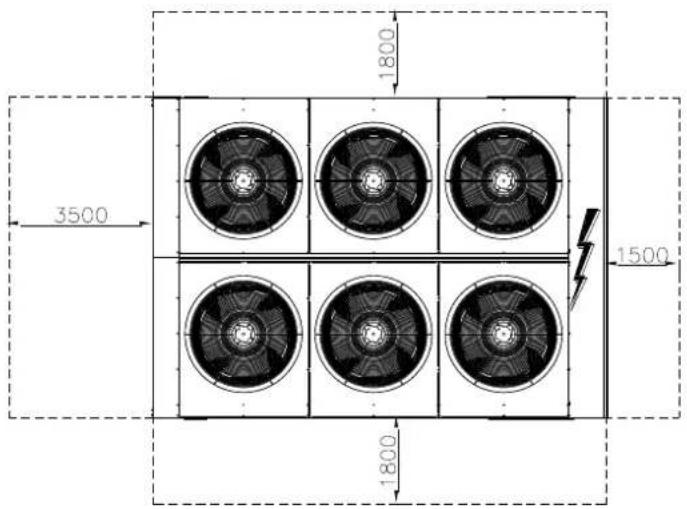

Ábra 4 – minimális térszükséget

1800 3500 1500 1800

3000

2500 2500

3600

1. Egy szűrőrvel vagy más olyan beredezéssel, amely eltávolítja a vízből a szilárd részecskéket. A szűrő használata meghosszabbítja a berendezés élettartamát, és segít a vízvezeték rendszer jó állapotának fenntartásában.
2. A párologtatóban egy elektromosfűtőszál és termosztát van, amely védelmet biztosít a víz megfagyása ellen -25^ -os külső hőmérsékletig. A vízvezeték rendszer minden más a berendezésen kívül található részét védeni kell a fagy ellen.

3. A hővisszanyerő berendezésböl öntse ki télen a vizet, kivéve ha a vízhez a megfelelő arányban etilénglikolt kever.

4. A berendezés cseréje esetén az egész vízvezeték rendszert ki kell üríteni és meg kell tisztítani az új berendezés beszerelése előtt. Az új berendezés beindítása előtt ajánlatos a vizet a megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni.

5. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az elszívónyomást csökkentse; a berendezés teljesítménye csökken, és a nyomás esés nő. A gép minden biztonsági renszerét, pl. fagyálló és a kis nyomás elleni védelem újra be kell állítani.
6. A vízvezetékek szigetelése előtt ellenőrizze, hogy a vezeték nem folyik-e.

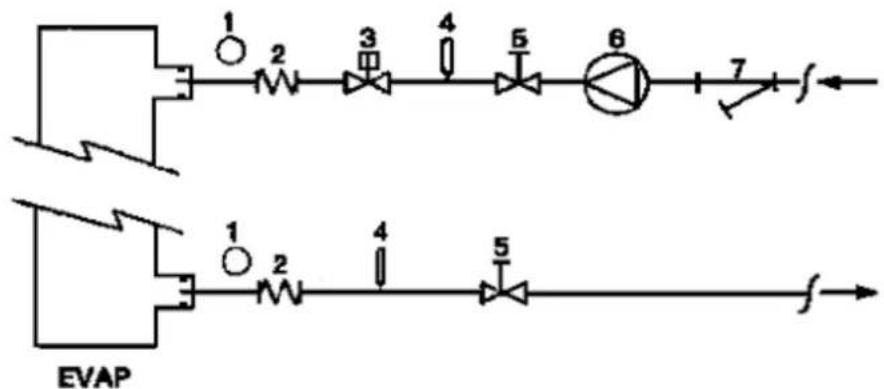

Ábra 5 – A vízvezetékek bekötése a párologtatóba

1. Manométer
2. Fexibilis csatlakozó
3. Áramlás kapcsoló

4. Hömérséket mérő szonda

5. Izoláló szelep

6. Szivattyú
7. Szürő

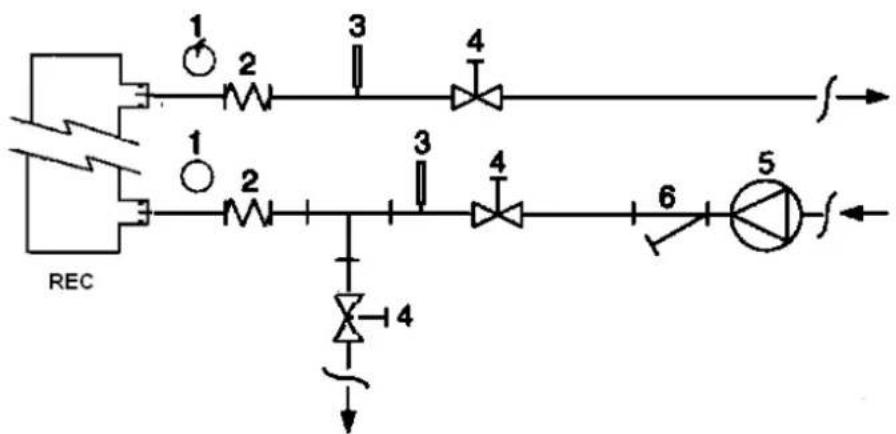

Ábra 6 - Vízvezetékek bekötése a hővisszanyerő höcserélőkhöz

1. Manométer
2. Fexibilis csatlakozó

3. Hömérséket mérő szonda

4. Izoláló szelep

5. Szivattyú
6. Szürö

A víz kezelése

A berendezés beindítása előtt, tisztítsa ki a vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb anyagok lerakódhatnak a hőcserélő belsejében csökkentve a hőcserélő teljesítményét. Valamint növelheti a nyomás esést, csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő kezelésével csökkentheti a korrózó, erózió, vízkőképződés,

stb. veszélyét. A megfelelő vízkezelést helyben kell meghatározni a renszer és a víz tulajdonságai alapján.

A gyártó nem vonható felelősségre a nem megfelelő vízkezelésből származó károkért vagy a berendezés elégtelen működéséért.

Táblázat 1 – Az elfogadható vízminőség határértékei

pH (25°C)	6,8÷8,0		Osszes vízkeménység (mg CaCO_3 / l)	< 200
Elektromos vezetőképesség μS/cm (25°C)	<800		Vas (mg Fe / l)	< 1,0
Klórion (mg Cl / l)	<200		Szulfidion (mg S^2- / l)	Nincs
Szulfátion (mg SO_4^2- / l)	<200		Ammóniumion (mg NH_4^+ / l)	< 1,0
Alkalinitás (mg CaCO_3 / l)	<100		Szilíciumdioxid (mg SiO_2 / l)	< 50

Hővisszanyerő höcserélők és párologtatók fagyás elleni védelme

Minden párologtató rendelkezik egy termosztát által ellenőrzött fütőszálla megfelelő fagyás elleni védelmet biztosít -25°C-ig. Azonban egyéb kiegészítő

módszereket is használhat a fagyás elleni védelem biztosítására (kivéve höcserélők teljesen üresek, és fagyálló folyadékkal ki vannak tisztítva).

Egy teljes rendszer tervezése során az alábbiakban felsorolt két (vagy tö védelmi módszert kell figyelembe venni:

- A víz áramlása folyamatos kell hogy legyen a vezetékekben és a höcserélőkben

A megfelelő mennyiségű glikol használata a rendszerben.

- Hőszigetelés és az alacsony hőmérsékletnek kitett csövek kiegészítő fűtése

A höcserélő kiünftése és kitisztítása a téli időszakban

A beszerelésért és/vagy a karbantartásért felelős személyek feladata a r befagyását megakadályozó módszerek kialakítása. Biztosítsa, hogy elleni védelem során a megfelelő karbantartási munkálatokat elvégezzék utasítások figyelmen kívül hagyása károkat okozhat a berendezésben. A fagykárokra a garancia nem terjed ki.

Az áramlás kapcsoló beszerelése

A párologtató működéséhez megfelelő vízmennyiség biztosítása mia

elengedhetetlen egy áramlás kapcsoló beszerelése a vízvezeték rendszerbe.

Az áramlás kapcsolót felszerelheti a bemeneti vagy a kimeneti vízvezeté

áramlás kapcsoló feladata az, hogy leállítsa a berendezést ha a víz megszűnik; ezzel védi a párologtatót a befagyástól.

A gyártó opcióként elláthatja a gépet egy kifejezetten az ön berend számára kiválasztott áramlás kapcsolóval.

Ezt a típusú lapátos áramlás kapcsolót folyamatos külső használatra ter (IP67) 1"-6" vezetékátmérőkre.

Az áramláskapcsolót egy tiszta érintkezővel látták el, amelyet a kapcsolá jelölt kapcsokhoz kell bekötni.

Az áramlás kapcsolót úgy kell beállítani, hogy akkor kapcsoljon be, amik párologtatóba érkező víz mennyisége a névleges hozam 50%-a alá esik

Hővisszanyerő

Kérésére a berendezést hővisszanyerő rendszerrel is ellátjuk.

A rendszer egy a komprsszor kimeneti csövére felszerelt vízzel hütött hő és egy a kondenzációs nyomást ellenőrző berendezést tartalmaz.

A kompresszor burkolaton belüli megfelelő működédének biztosításá

hővisszanyerő egység nem üzemelhet 28°C-nál alacsonyabb vízhömér séklet mellett.

A berendezés tervezőjének és a folyadékhűtő beszerelőjének a feladata értékek betartását biztosítani (pl. visszaforgatás megkerülő szelep használatával).

Elektromos rendszer

Általános információk

A bernedezés minden elekotrmos csatlakozását a hatályos jogszabályoknak megfelelően kell bekötni.

A beszerelés, kezelés és karbantartás miden lépését megfelelő képzéssel rendelkező személyek végezzék.

Nézze át az ön állal vásárol berendezés kapcsolási rajzát. Ha a beredezésen nem található meg a kapcsolási rajz vagy a rajz elveszett, 5 lépjen kapcsolatba a gyártó képviselőjével, aki eljuttat egy másolatót önhöz.

Ha a rajzon szereplő adatok és a berendezés kapcsolótáblája/elektromos vezetékei nem egyeznének meg, forduljon a gyártó képvselőjéhez.

Ha a berendezés olyan egységeket tartalmaz, amely harmonikus rezgéseket hoz létre (pl. VFD és fázis megszakító) az áramszökés a föld felé sokkal amely nagyobb is lehet (kb 2 Amper).

Az áramellátás vádőberendendezéseit a fenti értékeknek megfelelően tervezze ha a meg.

Működés

A kezelő felelősségei

Alapvető fontosságú, hogy a kezelő a berendezés használatának megkezdése elött megfelelő képzésben részesüljön, és megismerkedjen a berendezéssel. A jelen útmutató elovásása mellett, a kezelőnek tanulmányoznia kell a mikroprocesszor működését és az elektromos rendszer rajzát, hogy megértse i műszerek bekapcsolásának sorrendjét, a működést, a műszerek leállásának sorrendjét és az összes biztonsági berendezés működését.

A berendezés első beindításakor a gyártó egy technikusa válaszol az ön tagyas Kerdeseire és segítséget nyújt a berendezés helyes üzemeltetéséhez.

A kezelőnek fel kell jegyeznie minden egyes beszerelt berendezés működési adatait. Egy másik naplóban tüntesse fel a berendezésen elvégzett időszakos karbantartási munkálatokat és egyéb a gépen végzett beavatkozásokat.

Ha a kezelő szokatlan működést vagy meghibásodásra utaló jeleket észlel,

afbrduljon a gyártó által megbízott műszaki szolgálathoz.

Idoszakos karbantartási munkálatok

Az alapvető karbantartási munkálatokat a 2 Táblázat tartalmazza.

Zematas

dazás Asszisztencia és korlátozott jótállás

A gyában minden egyes berendezést tesztelnek, és a gyártó a berendezésekre az első beindítást követően 12 hónapig vagy az átadást követően 18 hónapig jótállást vállal.

A berendezéseket a legmagasabb minőségi stadardek alapján fejlesztették ki é gyárották, hogy a többéves probléma mentes működést biztosítsanak.

Mindazonáltal a berendezések meghibásodásának elkerülése érdekében fontos, hogy a jelen útmutatóban tartalmazott időszakos karbantartási munkálatokat az előírásoknak megfelelően elvégezzék.

Azt tanácsoljuk, hogy kössön a gyártó által meghatalmazott szolgáltatóval kseberdarási szerződést, mert szakembereink tapasztalatuknak köszönhetően biztosítani tudják a berendezés hatékony és probléma mentes üzemeltetését.

áfielzívjak figyelmét, hogy a berendezés a jótállési időszakban is igényel karbantartást.

Kérjük, vegye figyelembe, hogy a berendezés nem megfelelő használata (az észeti tartomány feletti üzemeltetés, az útmutató által előírt karbantartási munkálatok elvégzésének hiánya) a jótállás megszűnését vonja maga után.

A jótállás fenntartása érdekében tartsa be az alábbiakat:

1. A beredezés nem műköchet a megadott üzemi tartományon kívül.

2. Az áramelltátás maradjon a megadott feszültségértéken belül, és legyen harmonikus rezgésektől vagy hirtelen feszültségingadozásoktól mentes.

3. A hármofázisú rendszerben az egyenlőtenség ne halajda meg a 3%ot. A berendezést ne kapcsolja be, amíg az elektromos rendszert érintő problémát meg nem oldotta.

4. Ne kapcsoljon ki egyetlen elektromos, elektronikus vagy mechanikus biztonsági berendezést sem.

5. A vízvezeték rendszer feltötéséhez használt víz legyen tiszta, és megfelelően kezelt. A szűrőt a párologtatóhoz lehető legközelebb szerelje be.

6. A vízhozam nem lehet kevesebb, mint a névleges teljesítmény 80%-a, és nem haladhatja meg a névleges teljesítmény 120%-át (kivételt képez ezalól a gyártóval a megrendelés pillanatában kötött egyéb megállapodás).

Csak réz vezetőket használjon, mert ellenkező esetben a csatlakozási pontok túlmelegedhetnek vagy korrodálódhatnak, és ezzel károsíthatják a berendezést.

Az interferencia elkerülése érdekében az irányítószervek vezetéketit elektromos vezetékektől elkülönítve kösse be. Használjon különböző ele csöveket.

A berendezés karbantartásának megkezdése előtt nyissa a berende áramellátásáért felelős főkapcsolót.

Ha a berendezés ki van kapcsolva, de a főkapcsoló zárt állásban van, a használt áramkörök továbbra is aktívak maradnak.

Ne nyissa ki a kompresszorok csatlakozásait, amíg a főkapcsoló zárt álla van.

Kötelező időszakos ellenőrzések és a nyomás alatt

tevo berendezések elindítása

A berendezés a 2014/68/EU Nyomástartó berendezések (PED) irányelve által felállított besorolás IV. osztályába tartozik.

Azebbe a kategóriába sorolt folyadékhütők esetében néhány ország szabályozása előírja a berendezés egy megbízott hivatal által végzett

gendszeres felülvizsgálatát. Ellenőrizze a felállítás helyén érvényben lévő követelményeket.

Az egyidejű egy- és hármofázisú terhelés és a fázisok egyenlöttensége miatt a

föld felé max. 150mA áramszökés jöhet létre a berendezés egységeinek normál működési körülményei között.

Táblázat 2 – Idöszakos karbantartási munkálatok

A munkálatok felsorolása	Hetente	Havonta(Megj. 1)	Évente/szezo onként(Megj. 2)
Általános:
A működési adatok leolvasása (Megj.3)	X
A berendezés átnézése az esetleges károk és/vagy meglazult elemek keresése		X
A hőszigetelés épsegének ellenőrzése			X
Tisztítás és ahol szükséges festés			X
Víz elemzése (6)			X
Az áramláskapcsoló működésének ellenőrzése		X
Elektromos rendszer:
Az ellenőrzési sorrend átnézése			X
A kontaktor kopásának ellenőrzése - szükség esetén cseréje			X
Az elektromos kapcsok rögzítésének ellenőrzése - szükség esetén a rögzítés meghúzása			X
Az elektromos kapcsolótábla belsejének tisztítása			X
Az elemek átvizsgálása, esetleges túlmelegedésre utaló jelek keresése		X
A kompresszor és az elektromos fűtőszál működésének ellenőrzése		X
A motor és a kompresszor szigetelésének mérése Megger segítségével			X
Hűtőkör:
A hűtőközeg esetleges szivásgásának ellenőrzése		X
A hűrőközeg áramlásának ellenőrzése a folyadék kémlelőüvegén keresztül - az lennie	X
A nyomásesés ellenőrzése a víztelenítő szűrőben		X
A nyomásesés ellenőrzése az olajszűrőben (megj. 5)		X
A kompresszor rezgésének vizsgálata			X
A kompresszorolaj savasságának mérése (7)			X
Kondenzártor egység:
A kondenzátorbankok tisztítása (megj. 4)			X
A lapátok megfelelő meghúzásának ellenőrzése			X
Elenőrizze a kondenzátorbank lemezeit - ha szükséges távoltsa el őket			X

Megj.:
1. A havimunkálatok magukban foglaják a hetente elvégzendőeketis.
2. Azévente (vagy a szezon kezletekor) elvégzendő munkálatok magukbanfogalaják a havi és heti munkálatokat is
3. A működésiértékeketnaponta is le lehet olvasni a magas megfigyelésistandardek betartása érdekében.
4. Azolyan kömyezetben, ahola levegőben levő részecskékkoncentrációjamagas, akondenzátorbanksűrűbb fisztítására lehetszükség.
5. Ha az olajszüröben a nyomásesés eléri a 2,0 bart, cserélje ki az olajszüröt
6. Elenőrizze az esellegesen felddott fémek jelenlétét.
7. TAN (teljes savszám): ≤0,10: nincs szükség beavalkozásra
0,10 és 0,19 között: cseréje ki a savszürőket majd 1000 üzemí óra után elenőrizze ismét. Addig folytassa a szűrők cseréjét, amíg a TAN nem megy 0,10 alá.

0,19: cseréje ki az olajat, az dajszüröt és az olaj víztelenítő berendezését. Végezzen rendszeres ellenőrzést.

A használatban lévő hűtővel kapcsolatos fontos információk

Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe.

Hütöközeg: R134a

GWP érték(1): 1430

(1)GWP = Globális Felmelegedési

Potencial

A standard működéshez szükséges hűtőközeg mennyiségét a berendezésen található tábla adatai mutatják.

A berendezésbe töltött tényleges hűtőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja.

A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére a berendezés időszakos átvizsgálására lehet szükség.

További információért forduljon a helyi kereskedőhöz.

Útmutató a gyári és helyszíni töltésű egységekhez

(A felhasznált hütöközegre vonatkozó fontos információ)

A hütörendszer feltöltése fluortartalmú üvegházhatású gázokkal történik.

Kerülje el a hütögáz légkörbe kerülését.

1 Kitörölhetetlen tintával töltse ki a termékhez adott hütöközeg töltő címkét az alábbiak szerint:

- hütőközeg töltési mennyisége az egyes körökben (1; 2; 3)

- hütöközeg teljes töltési mennyisége (1 + 2 + 3)

- számítsa ki az üvegházhatású gázkibocsátást a következő képlettel:

hütöközeg GWP értéke x Hütöközeg teljes mennyisége a rendszerben (kg) / 1000

a Fluortartalmú üvegházhatású gázokat tartalmaz

b Kör száma

c Gyári feltöltés

d Helyszíni feltöltés

e Hütőközeg töltési mennyiség az egyes körökben (a körök számának megfelelően)

f Hütöközeg teljes töltési mennyisége

g Hütőközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés)

h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása

tonna CO2-ekvivalens szerint kifejezve

m Hütőközeg-típus

n GWP=Global warming potential (Globális felmelegedési potenciál)

p Egység sorozatszáma

2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani.

Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további információért vegye föl a kapcsolatot a helyi forgalmazóval.

MEGJEGYZÉS

Európában a rendszerben lévő teljes hűtőközeg mennyiség üvegházhatású gázkibocsátásának értékét

(tonna CO₂-ekvivalens szerint kifejezve) a karbantartás gyakoriságának megállapítására használják.

Vegye figyelembe a vonatkozó jogszabályokat.

Képlet az üvegházhatású gázkibocsátás kiszámításához:

Hütöközeg GWP értéke x Hütöközeg teljes töltési mennyisége (kg) / 1000

Alkalmazza az üvegházhatású gázok címkéjén szereplő GWP értéket. A GWP érték

a Negyedik IPCC Értékelő Jelentés alapján került megállapításra. A kézikönyvben feltüntetett GWP érték idejétmúlt lehet (pl. lehet, hogy a Harmadik IPCC Értékelő Jelentés alapján lett kiszámítva)

Hulladékbe helyezés

A berendezés fém, műanyag és elektromos alkatrészekből épül fel. Ezeket az alkatrészeket a hatályos jogszabályoknak megfelelően helyezze hulladékba.

Az ólomtartalmú akkumulátorokat a megfelelő hulladékgyűjő központokban kell leadni.

A használt olajat a megfelelő hulladékgyűjtő központban kell leadni.

A jelen használal útmutató csak technikai segítiség, nem kötelező érvényű. Az útmutató tartalmának mindenre kitejedő lejessége, megbízhatósága és pontossága nem graantálható. Az útmutató minden adata előzetes bejelentés nélkül megváltoztalható. A megrendelés pillanatában között adatokat tekintjük véglegesenk.

Agyártónem vállalfeldösséget az útmutató használattából vagy egyéri értelmezéséből származóbármilyennemű közvelen vagy közvetetikárát.

Agyérő fenntarja megánek ajogota tervekben szereplő vagy szerkezeti adatok megvalkoztatásáraelözetes érteslés nélkül. Ezért a bontónszerepő kép nemtekinthető kötelező évényűnek

INSTRUCTIUNI GENERALE
