ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 6 Special Kärcher

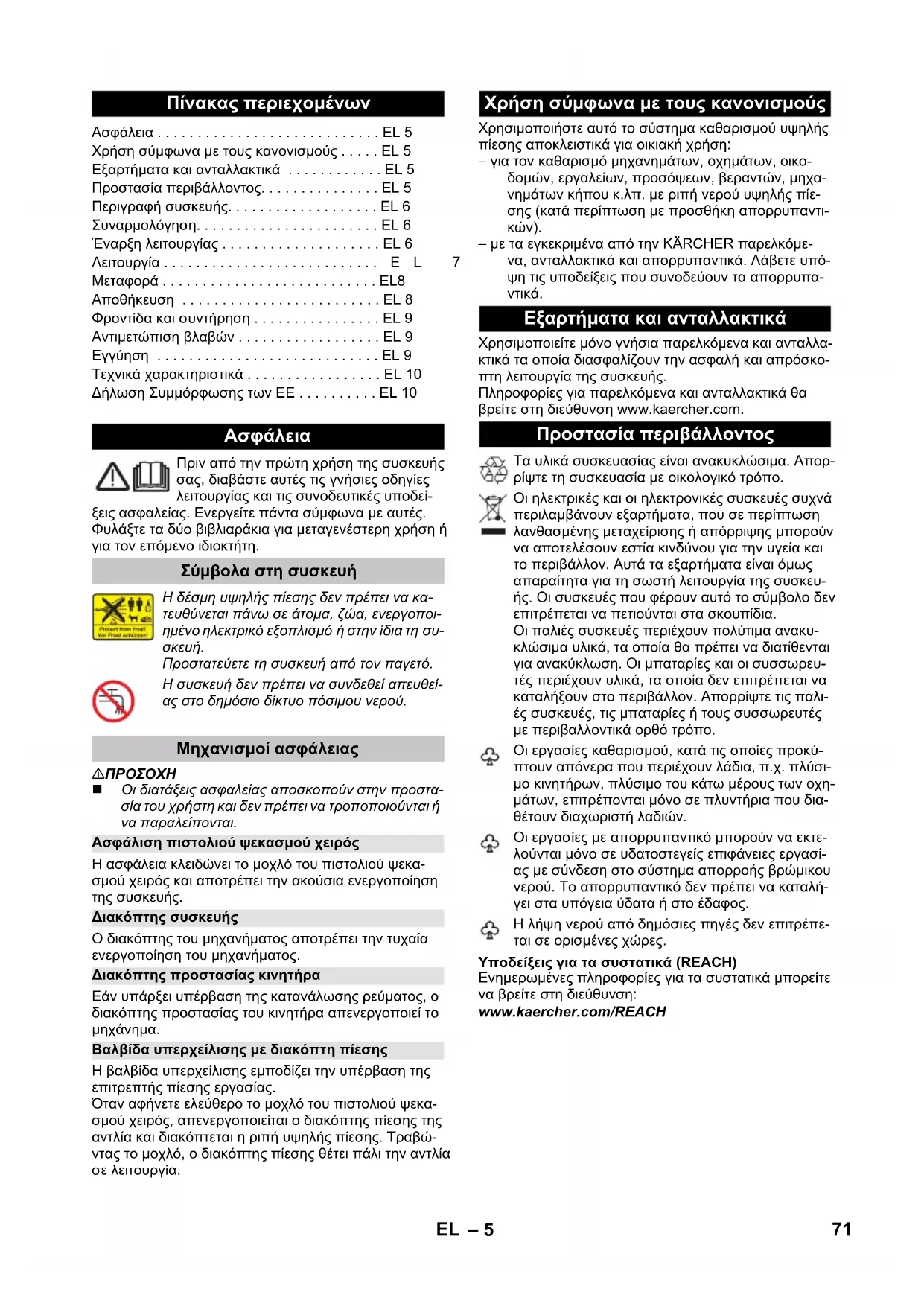

2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 92 Taattu: 95 Winnenden, 2021/06/01 Chairman of the Board of Management Director Regulatory Affairs & Certification 70 FI– 5 Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε αυτές τις γνήσιες οδηγίες λειτουργίας και τις συνοδευτικές υποδεί- ξεις ασφαλείας. Ενεργείτε πάντα σύμφωνα με αυτές. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Οι διατάξεις ασφαλείας αποσκοπούν στην προστα- σία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκα- σμού χειρός και αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκα- σμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώ- ντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση: – για τον καθαρισμό μηχανημάτων, οχημάτων, οικο- δομών, εργαλείων, προσόψεων, βεραντών, μηχα- νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε- σης (κατά περίπτωση με προσθήκη απορρυπαντι-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε- να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό- ψη τις υποδείξεις που συνοδεύουν τα απορρυπα-

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα- κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο- πτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Πίνακας περιεχομένων Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 5 Χρήση σύμφωνα με τους κανονισμούς . . . . . EL 5 Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 5 Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 5 Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 6 Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 6 Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . EL 6 Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL 7 Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . EL8 Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . EL 8 Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 9 Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 9 Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 9 Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 10 Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 10

Σύμβολα στη συσκευή Η δέσμη υψηλής πίεσης δεν πρέπει να κα- τευθύνεται πάνω σε άτομα, ζώα, ενεργοποι- ημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συ-

Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθεί- ας στο δημόσιο δίκτυο πόσιμου νερού. Μηχανισμοί ασφάλειας Ασφάλιση πιστολιού ψεκασμού χειρός Διακόπτης συσκευής Διακόπτης προστασίας κινητήρα Βαλβίδα υπερχείλισης με διακόπτη πίεσης Χρήση σύμφωνα με τους κανονισμούς Εξαρτήματα και ανταλλακτικά Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ- ρίψτε τη συσκευασία με οικολογικό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευ- ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια. Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ- κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευ- τές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλι- ές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο. Οι εργασίες καθαρισμού, κατά τις οποίες προκύ- πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι- μο κινητήρων, πλύσιμο του κάτω μέρους των οχη- μάτων, επιτρέπονται μόνο σε πλυντήρια που δια- θέτουν διαχωριστή λαδιών. Οι εργασίες με απορρυπαντικό μπορούν να εκτε- λούνται μόνο σε υδατοστεγείς επιφάνειες εργασί- ας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλή- γει στα υπόγεια ύδατα ή στο έδαφος. Η λήψη νερού από δημόσιες πηγές δεν επιτρέπε- ται σε ορισμένες χώρες. 71EL– 6 Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι- εχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

Εικόνες, βλ. σελίδα 2 1 Σύνδεση νερού με ενσωματωμένη σίτα 2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

3 Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής πίεσης 4 Αποθήκευση του πιστολέτου υψηλής πίεσης 5 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 6 Ελεγκτής δοσολόγησης απορρυπαντικού 7 Αποθήκευση του πιστολέτου υψηλής πίεσης 8 Λαβή μεταφοράς 9 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγι- ζόμενο καπάκι 10 Αποθήκευση φιάλης απορρυπαντικού Plug 'n' Clean με σύνδεση για απορρυπαντικό 11 Θήκη φύλαξης του ελαστικού σωλήνα υψηλής πίε-

12 Θήκη φύλαξης του σωλήνα ρίψης 13 Άγκιστρο φύλαξης σύνδεσης με το δίκτυο 14 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 15 Τροχός μεταφοράς 16 Πιστόλι υψηλής πίεσης 17 Ασφάλιση πιστολιού ψεκασμού χειρός 18 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός 19 Ελαστικός σωλήνας υψηλής πίεσης 20 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους 21 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Για τις συνηθέστερες εργασίες καθαρισμού Η πίεση εργασίας μπορεί να αυξάνεται αδιαβάθμη- τα από "SOFT" μέχρι 'HARD". Για τη ρύθμιση της πίεσης εργασίας, αφήστε τη σκανδάλη του πιστο- λέτου υψηλής πίεσης και περιστρέψτε το σωλήνα ρίψης στην επιθυμητή θέση. Ενδείκνυται για εργασία με απορρυπαντικό. Εικόνες, βλ. αναδιπλούμενες σελίδες! Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.

Τοποθετήστε την κάτω βάση στις εγκοπές και σπρώξτε προς τα εμπρός, έως ότου ασφαλίσει κά- νοντας έναν χαρακτηριστικό ήχο.

Τοποθετήστε την πάνω βάση και πιέστε προς τα κάτω μέχρι τέρμα.

Πιέστε το άγκιστρο φύλαξης και ασφαλίστε το στην επάνω θέση. Θα χρειαστείτε τις 2 παρεχόμενες βίδες και ένα σταυρο- κατσάβιδο PH 2.

Συνδέστε και τους δύο ελαστικούς σωλήνες απορ- ρυπαντικού. Τοποθετήστε τον ελεγκτή δοσολόγησης και στερε- ώστε τον με τις 2 βίδες. Υπόδειξη: Κατά τη συναρμολόγηση προσέχετε οπωσδήποτε ώστε τα πτερύγια του ελεγκτή δοσο- λόγησης να στερεωθούν στις προβλεπόμενες εγκοπές στο περίβλημα.

Τοποθετήστε τη λαβή μεταφοράς, τοποθετήστε και βιδώστε τους κοχλίες στις οπές.

Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ- σκευασία στην σύνδεση νερού του μηχανήματος.

Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμε- νης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδε- σης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοι- νωνήστε με την εταιρεία ηλεκτροδότησης. Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρα- κτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ- ντας τον ελαστικό σωλήνα υψηλής πίεσης.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στον ταχυσύνδεσμο, έως ότου κλειδώσει με το χα- ρακτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ- ντας τον ελαστικό σωλήνα υψηλής πίεσης. Εισάγετε τον ρευματολήπτη στην πρίζα. Περιγραφή συσκευής ** Επιπροσθέτως απαραίτητο 22 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m. Συναρμολόγηση Συναρμολόγηση θήκης φύλαξης του πιστολέτου χειρός Συναρμολόγηση άγκιστρου φύλαξης σύνδεσης με το δίκτυο Συναρμολόγηση ελεγκτή δοσολόγησης απορρυπαντικού Συναρμολόγηση λαβής μεταφοράς Συναρμολόγηση συνδέσμου Έναρξη λειτουργίας 72 EL– 7 Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη-

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059). Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Aquastop μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμο- ποιήστε ένα συνθετικό σύνδεσμο ελαστικού σωλήνα ή έναν ορειχάλκινο σύνδεσμο ελαστικού σωλήνα της KÄRCHER. Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού. Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

Ανοίξτε εντελώς τη βάνα νερού. Το παρόν μηχάνημα καθαρισμού υψηλής πίεσης ενδεί- κνυται για χρήση με τον ελαστικό σωλήνα αναρρόφη- σης της KARCHER με βαλβίδα αντεπιστροφής (ειδικός εξοπλισμός, κωδ. παραγγελίας 2.643-100) για αναρρό- φηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλ. τεχνικά χαρακτηριστικά). Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού. Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νε-

Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμ- βριων υδάτων). Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί- δες από το πιστολέτο χειρός. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συ- σκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργο- ποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινή- των, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης.

Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε τον περιστρέφο- ντάς τον κατά 90°. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό- νον υπό χαμηλή πίεση.

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας. Υποδείξεις για το απορρυπαντικό: Τα απορρυπαντι- κά ευρείας κυκλοφορίας της KÄRCHER για τις συσκευ- ές αυτές διατίθενται και σε έτοιμη προς χρήση φιάλη απορρυπαντικού Plug 'n' Clean με σφραγιζόμενο καπά- κι. Με αυτό τον τρόπο αποφεύγετε την ενοχλητική συ- μπλήρωση και μεταφορά απορρυπαντικού από το ένα δοχείο στο άλλο.

Αφαιρέστε το καπάκι της φιάλης απορρυπαντικού Plug 'n' Clean και πιέστε τη φιάλη πάνω στη σύνδε- ση απορρυπαντικού με το άνοιγμα προς τα κάτω. Χρησιμοποιήστε έναν σωλήνα εκτόξευσης με ελε- γκτή πίεσης (Vario Power). Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην κατεύθυνση "SOFT". Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευ-

Ρυθμίστε την ποσότητα αναρρόφησης του διαλύ- ματος απορρυπαντικού με τον ελεγκτή δοσολόγη- σης απορρυπαντικού. Ψεκάστε με οικονομία το απορρυπαντικό σε στε- γνή επιφάνεια και αφήστε το να δράσει (όχι να στε-

Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Παροχή νερού Παροχή νερού από τον αγωγό νερού Αναρρόφηση νερού από ανοιχτό δοχείο

Λειτουργία με υψηλή πίεση Λειτουργία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού 73EL– 8 Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης. Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι- πλέον το μηχάνημα στη θέση „0/OFF“.

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση. Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Πε- ριστρέψτε την κατά 180 ° και τοποθετήστε την στην υποδοχή για φύλαξη. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποσυνδέστε το ρευματολήπτη από την πρίζα. Κλείστε τη βρύση. Πατήστε το μοχλό του πιστολιού ψεκασμού χειρός, για να εξαλείψετε την εναπομείνασα πίεση του συ-

Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Κατά την αποσύνδεση του ελαστικού σωλήνα προσαγω- γής ή υψηλής πίεσης είναι δυνατόν να εξέλθει καυτό νερό από τις συνδέσεις μετά τη λειτουργία. Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευ-

Τραβήξτε τη συσκευή από τη λαβή μεταφοράς. Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συ-

Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Πιέστε το περίβλημα του ταχυσυνδέσμου του ελα- στικού σωλήνα υψηλής πίεσης προς την κατεύθυν- ση του βέλους και τραβήξτε τον ελαστικό σωλήνα υψηλής πίεσης. Πιέστε το πλήκτρο απόσπασης του πιστολιού ψε- κασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός. Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης. Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το σκοπό αυτόν θήκη φύλαξης. Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτήμα- τα στο μηχάνημα.

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω- θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα- γετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκό- μενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ- γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλή- να παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύν- δεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνη-

Απενεργοποιήστε τη συσκευή. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή- ματα σε χώρο όπου δεν επικρατεί παγετός. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα

Φύλαξη της συσκευής Αντιπαγετική προστασία 74 EL– 9

Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

Το φίλτρο δεν πρέπει να υποστεί βλάβη. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια. Καθαρίστε το φίλτρο με τρεχούμενο νερό. Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού. Το μηχάνημα δεν χρειάζεται συντήρηση. Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την

Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύμα-

Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Υπερφόρτωση κινητήρα, ο διακόπτης κυκλώματος κινητήρα ενεργοποιήθηκε. – Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. – Αφήστε τη συσκευή να κρυώσει για μία ώρα. – Ενεργοποιήστε και θέστε σε λειτουργία τη συ-

Εάν η βλάβη επανεμφανιστεί αρκετές φορές, καλέ- στε την υπηρεσία εξυπηρέτησης πελατών προκει- μένου να ελέγξει τη συσκευή. Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης. Κατά την ενεργοποίηση, τραβήξτε πρώτα το μοχλό του πιστολιού ψεκασμού χειρός και στη συνέχεια ρυθμίστε το διακόπτη της συσκευής στη θέση "I/ ON". Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμε-

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέ- σει το σωλήνα ψεκασμού και αφήστε την να λει- τουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Απενεργοποιήστε τη συσκευή και συνδέστε και πάλι το σωλήνα ψεκασμού. Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ- στε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευ- ρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυ- σιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

Χρησιμοποιήστε έναν σωλήνα εκτόξευσης με ελε- γκτή πίεσης (Vario Power). Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην κατεύθυνση "SOFT". Ελέγξτε τις ρυθμίσεις στον ελεγκτή δοσολόγησης απορρυπαντικού. Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n' Clean είναι τοποθετημένη στη σύνδεση απορρυ- παντικού με το άνοιγμα προς τα κάτω. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή- ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα- λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά- στημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch Φροντίδα και συντήρηση Καθαρισμός του φίλτρου σύνδεσης νερού

Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Το μηχάνημα δεν ενεργοποιείται, ο κινητήρας βουίζει Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται

75EL– 10 Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε- ξούσιο από το διοικητικό συμβούλιο. Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Τεχνικά χαρακτηριστικά Ηλεκτρολογική σύνδεση Τάση 230 1~50

Ισχύς σύνδεσης 3,0 kW Βαθμός προστασίας IP X5 Κατηγορία προστασίας I Ασφάλεια δικτύου (βραδείας τήξης) 16 A Μέγιστη επιτρεπόμενη αντίσταση δι-

0,394 + j0,246 Ohm Ohm Υδραυλική σύνδεση Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 60 °C Ποσότητα προσαγωγής (ελάχ.) 12 l/min Μέγ. ύψος αναρρόφησης 0,5 m Στοιχεία ισχύος Πίεση λειτουργίας 15 MPa Μέγ. επιτρεπόμενη πίεση 16 MPa Παροχή, νερό 9,2 l/min Παρεχόμενη ποσότητα, μέγιστη 10,0 l/min Παροχή, απορρυπαντικό 0-0,3 l/min Δύναμη αντεπιστροφής πιστολιού ψεκασμού χειρός 27 N Διαστάσεις και βάρη Μήκος 404 mm Πλάτος 440 mm Ύψος 968 mm Βάρος, έτοιμο για λειτουργία με εξαρ-

20,3 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K <2,5 0,3 m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύ- ος L

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύ- ος L
