ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ P20SB HiKOKI

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

⚠️ ΠΡΟΣΟΧΗ

Διαθάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος "ηλεκτρικό εργαλείο" στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα.
b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.
Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον καπνό.
c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες.
Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία.
Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη δροχή ή σε συνθήκες υγρασίας.

Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραθήξετε ή να δγάλετε από την πρίζα το ηλεκτρικό εργαλείο.

Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη.

Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο.

Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD).

Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να θλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων.

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα μάτια.

Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς.

c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεθαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Na aφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

'Ενα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξαρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας.

Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη.

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να θεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο.

Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει.

'Ενα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προθείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού εργαλείου.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος.

d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων.

e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου.

Σε περίπτωση θλάθης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) Χρησιμποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Σέρθις

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΦΥΛΑΞΗ

Μακριά από τα παιδιά και τους αναπήρους.

Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗΝ ΠΛΑΝΗ

1. Περιμένετε να σταματήσει ο κόπτης προτού ακουμπήσετε κάτω το εργαλείο.

'Ενας εκτεθειμένος περιστρεφόμενος κόπτης ενδεχομένως να εμπλακεί στην επιφάνεια οδηγώντας σε πιθανή απώλεια ελέγχου και σοβαρό τραυματισμό.

1. Κρατήστε την εργαλειομηχανή μονώνοντας την επιφάνεια πρόσφυσης μόνο, καθώς ο κόπτης ενδέχεται να έρθει σε επαφή με το καλώδιό του. Εάν κόψετε "αγώγιμο" καλώδιο ενδέχεται ενεργοποιήσετε τα εκτιθέμενα μεταλλικά μέρη της εργαλειομηχανής και να προκαλέσετε ηλεκτροπληξία στον χειριστή.

2. Χρησιμοποιείται λαβίδες ή ένα άλλο πρακτικό τρόπο για να ασφαλίσετε και να υποστηρίξετε το προς εργασία κομμάτι σε μια σταθερή πλατφόρμα. Εάν κρατάτε το κομμάτι στο χέρι σας ή αντίθετα με το σώμα σας αυτό είναι ασταθές και ενδεχομένως να χάσετε τον έλεγχο του οργάνου.

3. Μην χρησιμοποιείτε την πλάνη με τις λεπίδες τοποθετημένες με την κοπτική τους άκρη προς τα πάνω (η πλάνη σε σταθερή θέση).

4. Χρησιμοποιείτε προσαρμογέα για τη συλλογή σκόνης, αν χρειάζεται να μειώσετε τους κινδύνους που σχετίζονται με τη δημιουργία σκόνης κατά τη χρήση του εργαλείου.

(1) Ξεβιδώστε τον κοχλία στην αριστερή πλευρά του καλύμματος εδράνου (αρ. τεμαχίου 23, όπως φαίνεται στο σχέδιο κατασκευής) πάνω στο περίβλημα.

(2) Συνδέστε τον προσαρμογέα για τη συλλογή σκόνης πάνω στο περίβλημα με κοχλίες. Προσαρμογέας για τη συλλογή σκόνης (Κωδικός 313928)

(3) Συνδέστε καλά τα εξαρτήματα για την εξαγωγή και συλλογή της σκόνης με το σωλήνα του προσαρμογέα συλλογής της σκόνης.

(4) Φορέστε επιπλέον μάσκα προστασίας από τη σκόνη, εφόσον διατίθεται.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Τάση (ανά περιοχή)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)	~
Είσοδος 570W*
Πλάτος κοπής 82mm
Μέγιστο πλάτος κοπής 1mm
Ταχύτητα χωρίς φορτίο 2,5kg
Βάρος (χωρίς καλώδιο) 15000min	-1

* Ελέγξτε την ετικέτα στο προΒόν καθώς υπάγεται σε αλλαγές από περιοχή σε περιοχή.

ΤΥΠΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

1. Κλειδί περικοχλίων (για την ασφαλή τοποθέτηση της λεπίδας του κόφτη) ...... 1
2. Όργανο μέτρησης (για ρύθμιση του ύψους του κοφτη) 1
3. Οδηγός (με σύνολο κοχλιών) 1
4. Εξάρτημα τροχίσματος λεπίδας .... 1 Τα τυπικά εξαρτήματα υπάγονται σε αλλαγές δίχως προηγούμενη ειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

○Πλάνιση σε διάφορες ξύλινες σανίδες και πλάκες.

Πλάνιση

Μέγιστο 6mm

Περιστροφή

Μέγιστο 12mm

Βεβαιθείτε ότη πηγή ρεύματοσ που πρόκειται να χρησιμοποιηθεί είναι εναρμονισμένη με τισ απαιτήσεισ σε ρεύμα που αναφέτεται στην πινακίδα του εργαλείου.

2. Διακόπτης ρεύματος

Βεβαιωθείτε ότι ο διακόπτησ ρεύματοσ βρίσκεται στη θέση OFF. Αν το βίσμα είναι στη μπρίζα καθώσ ο διακόπτησ ρεύματοσ βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αμέσωσ, με πιθανότητα πρόκλησησ σοβαρού ατυχήματοσ.

3. Καλώδιο προέκτασης

Όταν ο χώροσ εργασίασ βρίσκεται μακριά από την παροχή ρεύματοσ. Χρησιμοποιήστε ένα καλώδιο προέκτασησ με κατάλληλο πάχοσ και ικανότητα μεταφοράσ ρεύματοσ. Το καλώδιο προέκτασησ πρέπει να είναι τόσο κοντό όσο είναι πρακτικά δυνατό.

1. Ετοιμάστε έναν σταθερό ξύλινο πάγκο εργασίασ κατάλληλο για εργασίεσ πλάνισησ. Καθώσ ο πάγκοσ εργασίασ που δεν είναι σταθερά τοποθετημένος και δεν ισορροπεί καλά μπορεί να καταστεί επικίνδυνος, εξασφαλίστε την ασφαλή τοποθέτησή του πάνω σε σταθερό, επίπεδο έδαφοσ.

ΒΗΜΑΤΑ ΕΡΓΑΣΙΑΣ ΠΛΑΝΙΣΗΣ

1. Ρύθμιση του δάθους κοπής:

(1) Γυρίστε το κομβίο κατά τη φορά του βέλουσ στην εικόνα 1 (δεξιόστροφα), μέχρι το τριγωνικό σημείο να ευθυγραμμιστεί με το επιθυμητό βάθοσ κοπήσ πάνω στην κλίμακα ενδείξεων. Η μονάδα τησ κλίμακασ χωρίζεται σε χιλιοστά.

(2) Το βάθοσ κοπήσ μπορεί να ρυθμιστεί σε εύροσ 0-1 mm.

2. Κοπή επιφάνειας:

Οι δύσκολεσ εργασίεσ κοπήσ θα πρέπει να πραγματοποιούνται σε μεγάλο βάθοσ κοπήσ και σε ανάλογη ταχύτητα, ώστε τα ροκανίδια να αποβάλλονται ομαλά από το μηχάνημα. Για να εξασφαλιστεί μία λεία επιφάνεια στο στάδιο τησ τελικήσ επεξεργασίασ, η εργασία κοπήσ-φινιρίσματοσ θα πρέπει να πραγματοποιείται σε μικρό βάθοσ κοπήσ και σε χαμηλή ταχύτητα τροφοδοσίασ.

3. Έναρξη και ολοκλήρωση της λειτουργίας κοπής:

Ακολουθήστε την εικόνα 2 και τοποθετήστε την πρόσθια βάση τησ πλάνησ πάνω στο υλικό και στηρίξτε το εργαλείο (πλάνη) σε οριζόντια θέση. Γυρίστε το διακόπτη λειτουργίασ στη θέση ΟΝ και χειριστείτε αργά την πλάνη με φορά προσ το πρόσθιο άκρο του υλικού. Βυθίστε με δύναμη το μπροστινό μισό μέροσ τησ πλάνησ κατά το πρώτο στάδιο τησ εργασίασ κοπήσ. όπωσ φαίνεται στην εικόνα 3, στην συνέχεια βυθίστε το πίσω μισό μέροσ τησ πλάνησ στο τέλοσ τησ εργασίασ κοπήσ. Η πλάνη πρέπει να διατηρείται πάντα σε θέση οριζόντια καθ'όλη τη διάρκεια τησ λειτουργίασ κοπήσ.

4. Οδηγίες προφύλαξης μετά την ολοκλήρωση της εργασίας πλάνισης:

Όταν αποσύρετε το εργαλείο (πλάνη) με το ένα χέρι μετά την ολοκλήρωση τησ λειτουργίασ πλάνισησ, εξασφαλίστε ότι η λεπίδεσ κοπήσ (βάση) τησ πλάνησ δεν έρχονται σε επαφή ή δεν βρίσκονται υπερβολικά κοντά στο σώμα σασ. Σε περίπτωση που δεν ακολουθήσετε τισ παραπάνω οδηγίεσ, υπάρχει κίνδυνοσ σοβαρού τραυματισμού.

ΣΥΝΔΕΣΗ ΚΑΙ ΑΠΟΣΥΝΔΕΣΗ ΤΗΣ ΛΕΠΙΔΑΣ ΚΟΦΤΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΥΨΟΥΣ ΤΗΣ ΛΕΠΙΔΑΣ

1. Αποσύνδεση λεπίδας κόφτη:

(1) Όπωσ περιγράφεται στην εικόνα 4, χρησιμοποιήστε το κλειδί περικοχλίων που διατίθεται ωσ εξάρτημα για να αφαιρέσετε τουσ τρεισ κοχλίεσ που χρησιμοποιούνται για τη συγκράτηση τησ λεπίδασ του κόφτη, και αφαιρέστε τον συγκρατητή τησ λεπίδασ του κόφτη.
(2) Όπωσ περιγράφεται στην εικόνα 5, σπρώξτε ελαφρά την πίσω πλευρά τησ λεπίδασ κόφτη κατά τη φορά του βέλουσ για να αποσυνδέσετε τη λεπίδα.

ΠΡΟΣΟΧΗ

ΟΠροσέχετε να μην τραυματίσετε τα χέρια σασ.
ΟΔεν είναι απαραίτητο να αφαιρέσετε την οπίσθια μεταλλική στήριξη από τη λεπίδα του κόφτη. (βλέπε εικόνα 6)
ΟΗ αφαίρεση τησ οπίσθιασ μεταλλικήσ στήριξησ από τη λεπίδα του κόφτη πρέπει να γίνεται μόνο κατά το τρόχισμα τησ λεπίδασ.

2. Σύνδεση λεπίδας κόφτη:

ΠΡΟΣΟΧΗ

ΟΠριν τη σύνδεση τησ λεπίδασ, πρέπει να καθαριστούν προσεκτικά όλα τα απόβλητα κοπήσ που είναι συσσωρευμένα πάνω στη λεπίδα του κόφτη.

(1) Γυρίστε την επίπεδη επιφάνεια τησ λάμασ του κόφτη στο πλάι και συνδέστε την λεπίδα του κόφτη που έχετε ρυθμίσει ανάλογα, όπωσ περιγράφεται στην εικόνα 7. Αφού εξασφαλίσετε ότι το ελατήριο ελάσματοσ πάνω στη λάμα του κόφτη αντιστοιχεί στην οπή που βρίσκεται πάνω στον πίσω δίσκο, σπρώξτε το πίσω μέροσ τησ λεπίδασ του κόφτη με το άκρο του δαχτύλου κατά τη φορά του βέλουσ, μέχρι η άκρη τησ οπίσθιασ μεταλλικήσ στήριξησ να τοποθετηθεί σωστά πάνω στην επιφάνεια τησ λάμασ του κόφτη. Οδηγίεσ για σωστή εγκατάσταση θα βρείτε στην εικόνα 8.
(2) Τοποθετήστε τον συγκρατητή τησ λεπίδασ πάνω στο ολοκληρωμένο εργαλείο που συναρμολογήσατε, όπωσ περιγράφεται στην εικόνα 10, και στερεώστε τον καλά με τουσ τρεισ κοχλίεσ. Εξασφαλίστε ότι έχετε σφίξει καλά τουσ κοχλίεσ.
(3) Γυρίστε ανάποδα τη λάμα του κόφτη, και συνδέστε και την άλλη πλευρά κατά τον ίδιο τρόπο.

3. Ρύθμιση ύψους της λεπίδας του κόφτη: ΠΡΟΣΟΧΗ

ΟΤο όργανο μέτρησησ έχει ρυθμιστεί από το εργοστάσιο κατασκευήσ με απόλυτη ακρίβεια, για το λόγο αυτό μην επιχειρήσετε ποτέ να το χαλαρώσετε.

(1) Μετά την τοποθέτηση τησ οπίσθιασ μεταλλικήσ στήριξησ στη λεπίδα του κόφτη, ενώστε προσωρινά τα δύο αυτά εξαρτήματα σφιχτά με κοχλίεσ κίνησησ, όπωσ περιγράφεται στην εικόνα 11.
(2) Εισάγετε το επίπεδο ελατήριο του οργάνου μέτρησησ μέσα στην οπή τησ οπίσθιασ μεταλλικήσ στήριξησ και σπρώξτε με δύναμη το επίπεδο ελατήριο κατά τη φορά του βέλουσ, όπωσ περιγράφεται στην εικόνα 12, μέχρι να εφαρμοστεί στη σωστή θέση.
(3) Κρατώντασ το όργανο μέτρησησ με το άκρο τησ λεπίδασ προσ τα κάτω, όπωσ περιγράφεται στην

εικόνα 13, χαλαρώστε τους κοχλίες κίνησης που είχατε σφίξει προσωρινά και σπρώξτε ελαφρώς τη λεπίδα του κόφτη με τον αντίχειρα, μέχρι η λεπίδα να ακουμπήσει ελαφρώς το δίσκο.

ΠΡΟΣΟΧΗ

ΟΜην ασκείτε υπερβολική πίεση όταν σπρώχνετε τη λεπίδα. Η άσκηση υπερβολικής πίεσης μπορεί να προκαλέσει εσφαλμένη ρύθμιση του ύψους της λεπίδας.
(4) Στο τέλος της διαδικασίας, σφίξτε ξανά τον κοχλία κίνησης για να συνδέσετε με ασφάλεια τη λεπίδα του κόφτη και την οπίσθια μεταλλική στήριξη, ολοκληρώνοντας κατ' αυτόν τον τρόπο τα βήματα ρύθμισης του ύψους της λεπίδας.
(5) Κρατώντας το όργανο μέτρησης, όπως φαίνεται στην εικόνα 14, σπρώξτε την οπίσθια μεταλλική στήριξη προς τα πάνω και αποσυνδέστε την από το όργανο μέτρησης.
(6) Η λεπίδα του κόφτη είναι τώρα έτοιμη να τοποθετηθεί στην πλάνη, όπως περιγράφεται στο κεφάλαιο για τη σύνδεση της λεπίδας κόφτη.

ΤΡΟΧΙΣΜΑ ΤΩΝ ΛΕΠΙΔΩΝ ΚΟΦΤΗ

Για την εξυπηρέτησή σας συνιστάται η χρήση του εξαρτήματος για το τρόχισμα της λεπίδας που διατίθεται ως προαιρετικό εξάρτημα.

(1) Χρήση του εξαρτήματος για το τρόχισμα της λεπίδας ὅπως φαίνεται στην εικόνα 15, δύο λεπίδες μπορούν να τοποθετηθούν πάνω στο εξάρτημα για το τρόχισμα λεπίδων, προκειμένου να εξασφαλιστεί ότι οι απολήξεις των λεπίδων έχουν τις ίδιες γωνίες βάθους. Κατά τη διάρκεια του τροχίσματος πρέπει να ρυθμίζετε τη θέση των λεπίδων του κόφτη κατά τέτοιον τρόπο, ώστε οι άκρες τους να έρχονται ταυτόχρονα σε επαφή με το λίθο τροχίσματος, όπως φαίνεται στην εικόνα 16.
(2) Διαστήματα τροχίσματος λεπίδας κόφτη: Τα διαστήματα για το τρόχισμα της λεπίδας του κόφτη είναι ανάλογα με τον τύπο του ξύλου που χρησιμοποιείται στο εργαλείο και το βάθος κοπής. Ωστόσο, το τρόχισμα σε γενικές γραμμές θα πρέπει να καθίσταται αναγκαίο μετά την ολοκλήρωση εργασίας κοπής 500 μέτρων.
(3) Όριο τροχίσματος των λεπίδων του κόφτη: Όπως περιγράφεται στην εικόνα 17, για τη λεπίδα του κόφτη ισχύει όριο τροχίσματος 3,5 mm. Αυτό σημαίνει ότι η λεπίδα του κόφτη μπορεί να τροχιστεί επανειλημμένα, μέχρι το συνολικό της ύψος να μειωθεί στα 24,5 mm.
(4) Λίθος τροχίσματος Όταν διατίθεται λίθος τροχίσματος για επεξεργασία μέσα στο νερό, χρησιμοποιήστε τον, αφού πρώτα τον εμβαπτίσετε επαρκώς μέσα στο νερό, καθώς οι λίθοι αυτοί συνήθως φθείρονται κατά τη διάρκεια της διαδικασίας τροχίσματος, και φροντίστε να λειαίνετε την πάνω επιφάνεια του λίθου τροχίσματος όσο πιο συχνά μπορείτε.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος των λεπίδων κόφτη

Η παρατεταμένη χρήση θαμπών ή κατεστραμμένων λεπίδων κόφτη θα έχει ως αποτέλεσμα τη μείωση της αποτελεσματικής κοπής και είναι πιθανό να προκαλέσει την υπερφόρτωση του κινητήρα. Τροχίστε ή αντικαταστήστε τις λεπίδες του κόφτη όσο συχνά χρειάζεται.

2. Χειρισμός:

ΠΡΟΣΟΧΗ

ΟΗ μπροστινή βάση, η πίσω βάση, και το κομβίο ελέγχου του βάθους κοπής είναι κατασκευασμένα και ρυθμισμένα με τέτοιο τρόπο, ώστε να αποδίδουν αποτελέσματα υψηλής ακριβείας. Αν τα εξαρτήματα αυτά υποστούν βίαιο χειρισμό ή κάποια σοβαρή μηχανική βλάβη λόγω πρόσκρουσης, είναι πιθανό να προκληθεί επίπτωση στην ακρίβειά τους και μείωση της απόδοσης κοπής. Πρέπει να χειρίζεστε τα εξαρτήματα αυτά με ιδιαίτερη προσοχή και φροντίδα.

3. Έλεχος των διδών στερέωσης

Ελέγχετε περιοδικά όλες τις βίδες στερέωσης και βεβαιωθείτε ότι είναι κατάλληλα σφιγμένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αμέσως. Αν δεν το κάνετε αυτό μπορεί να έχει ως αποτέλεσμα το σοβαρό τραυματισμό.

4. Έλεγχος στα καρβουνάκια (Εικ. 18)

Το μοτέρ χρησιμοποιεί καρβουνάκια τα οποία είναι αναλώσιμα μέρη. Επειδή ένα υπερβολικά φθαρμένο καρβουνάκι μπορεί να προκαλέσει πρόβλημα στο μοτέρ αντικαταστήστε το καρβουνάκι με καινούργιο το οποίο έχει τον ίδιο Αριθμό άνθρακα που φαίνεται στην εικόνα όταν φθαρεί ή όταν φτάσει στο όριο φθοράς. Επιπρόσθετα, πάντοτε κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε ότι ολισθαιίνουν ελεύθερα ανάμεσα στις θήκες.

5. Αντικατάσταση καρθουνακιών:

Αποσυνδέστε τα καλύμματα των καρβουνακιών με ένα κατσαβίδι εγκοπτώμενης κεφαλής. Τα καρβουνάκια μπορούν μετά να αφαιρεθούν εύκολα.

6. Συντήρηση του μο τέρ

Η περιέλιξη της μονάδα του μοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να σιγουρευτείτε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βρεχθεί με λάδι ή νερό.

7. Αντικατάσταση του καλωδίο υ παρο χής

Αν η αντικατάσταση του καλωδίου παροχής είναι αναγκαία, αυτή πρέπει να γ ίνει από Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης HiKOKI έτσι ώστε να αποφευχθεί τυχόν κίνδυνος ασφάλειας.

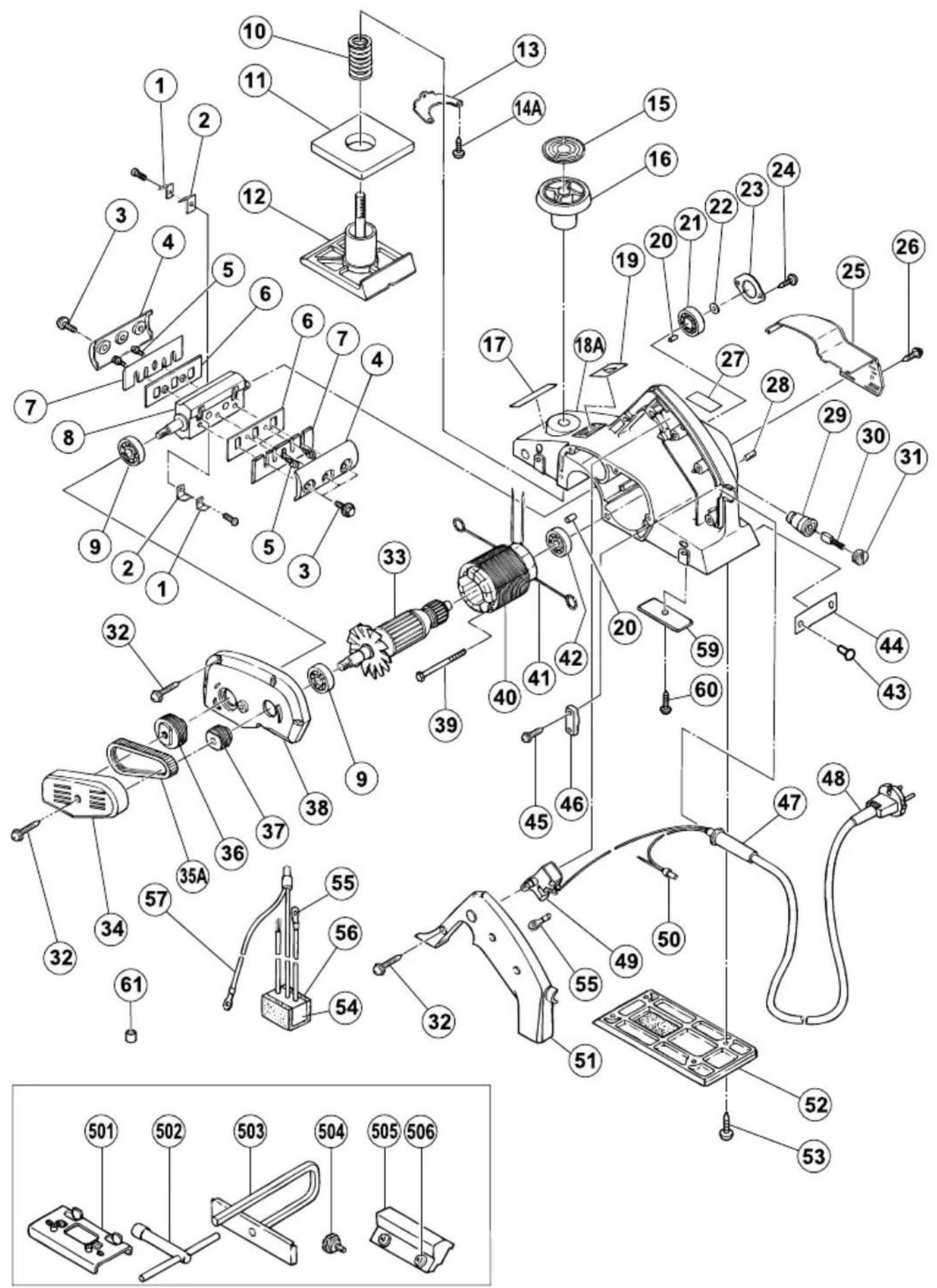

8. Λίστα συντήρησης των μ ερών

A: Αρ. Αντ κειμένου
B: Ap. Kwδικού
C: Αρ. που χρησιμοποιήθηκε
D: Παρατηρήσεις

ΠΡΟΣΟΧΗ

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων HiKOKI πρέπει να γίνεται από ένα Εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI. Αυτή η Λίστα των Μερών θα είναι χρήσιμη αν παρουσιαστεί μαζί με το εργαλείο στο Εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI όταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΤΡΟΠΟΠΟΙΗΣΗ

Τα Ηλεκτρικά Εργαλεία ΗιΚΟΚΙ βελτιώνονται συνεχώς και τροποποιούνται για να συμπεριλάβουν τις τελευταίες τεχνολογικές προόδους. Κατά συνέπεια, ορισμένα τμήματα (δηλ. κωδικοί αριθμοί και / ή σχεδιασμός) μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

ΕΓΓΥΗΣΗ

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI.

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυδο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα τυπική στάθμη ηχητικής ισχύος Α: 100 dB (Α) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης Α: 89 dB (Α) Αβεβαιότητα ΚρΑ: 3 dB (Α)

Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN60745.

Πλάνισμα μαλακής ξυλείας:

Τιμή εκπομπής δόνησης a h = 2,5 m/s^2

Αβεβαιότητα Κ = 1,5 m/s²

Η εγκεριμένη συνολική τιμή των δόνησεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΟΗ εκπομπή δονησεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο.
○Αναγνωρίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι σβηστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).
