ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MG-20 DUCATI

Via Bargellino 10, 40012, Calderara di Reno (BO), Itália Pessoa autorizada: Alessandro Summa Cargo: Administrador-delegado NOTA: Esta declaração de conformidade aplica-se apenas a Bicicletas elétricas vendidas em países que seguem as diretrizes da marcação CE. Marca do Produto Modelo do Produto Descrição do produto Avaliação Ducati MG-20 Bicicleta elétrica Produto: CC 36 V, 250 W Alessandro Summa325 Εγχειρίδιο χρήσης και συντήρησης Προτού χρησιμοποιήσετε το ποδήλατο, θα πρέπει να το συναρμολογείτε σωστά και να ελέγχετε όλα του τα μέρη. Τυχόν ζημιά που οφείλεται στη συναρμολόγηση ή στην εσφαλμένη συντήρηση δεν καλύπτεται από την εγγύηση. Για περισσότερες πληροφορίες, τεχνική υποστήριξη και βοήθεια, επικοινωνήστε με τον προμηθευτή σας ή επισκεφθείτε την ιστοσελίδα www.ducatiurbanemobility.com

αναδιπλούμενο ηλεκτρικό ποδήλατο326 Περιεχόμενα

Προειδοποιήσεις ασφαλείας Περιεχόμενο συσκευασίας Περιγραφή του ποδηλάτου (epac) Ανύψωση και μεταφορά Πρώτη χρήση του ποδηλάτου Γρήγορος οδηγός Οθόνη LCD Οδηγίες ρύθμισης οθόνης Οδηγίες συντήρησης Διάγραμμα συνδέσεων Επίλυση προβλημάτων Μπαταρία (Προειδοποιήσεις) Τεχνικά χαρακτηριστικά Όροι εγγύησης327

Γενική επισκόπηση Το παρόν εγχειρίδιο αποτελεί αναπόσπαστο και ουσιαστικό μέρος του υποβοηθούμενου με πεντάλ ποδηλάτου (EPAC) και πρέπει να παρέχεται στον χρήστη. Πριν από την πρώτη χρήση του ποδηλάτου, είναι βασικό οι χρήστες να διαβάζουν, να κατανοούν και να τηρούν αυστηρά τους ακόλουθους όρους. Ο κατασκευαστής δεν φέρει ευθύνη για ζημιές σε άτομα ή/και σε αντικείμενα ή στο υποβοηθούμενο με πεντάλ ποδήλατο εάν αυτό χρησιμοποιείται με εσφαλμένο τρόπο που δεν συμμορφώνεται με τις οδηγίες που παρέχονται. Δεδομένης της συνεχούς τεχνολογικής εξέλιξης, ο κατασκευαστής διατηρεί το δικαίωμα να επιφέρει αλλαγές στο υποβοηθούμενο με πεντάλ ποδήλατο (EPAC) χωρίς προηγούμενη ειδοποίηση και χωρίς το παρόν εγχειρίδιο να ενημερώνεται αυτομάτως. Συνιστάται η επίσκεψη στην ιστοσελίδα www.ducatiurbanemobility.com όπου μπορείτε να βρείτε τις ενημερώσεις ή τις αλλαγές του παρόντος εγχειριδίου Υπηρεσία Υποστήριξης Εάν αντιμετωπίζετε κάποιο πρόβλημα ή αν έχετε κάποιο αίτημα για διευκρίνιση, μη διστάζετε να επικοινωνήσετε με την Υπηρεσία Υποστήριξης του εξουσιοδοτημένου προμηθευτή σας Ducati Urban e-Mobility, ο οποίος μπορεί να σας παρέχει εκπαιδευμένο και εξειδικευμένο προσωπικό, ειδικό εξοπλισμό και γνήσια ανταλλακτικά. Γραφική απεικόνιση των προειδοποιήσεων ασφαλείας Τα ακόλουθα γραφικά σύμβολα χρησιμοποιούνται για τον προσδιορισμό των προειδοποιήσεων ασφαλείας που περιέχονται στο παρόν εγχειρίδιο. Σκοπός τους είναι να τραβούν την προσοχή του αναγνώστη/χρήστη ώστε να εξασφαλίζεται η σωστή και ασφαλής χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου. Απαιτείται προσοχή Επισημαίνει τους κανόνες συμπεριφοράς που πρέπει να υιοθετούνται ώστε να μην προκαλείται ζημιά στο υποβοηθούμενο με πεντάλ ποδήλατο ή/και την εκδήλωση επικίνδυνων καταστάσεων. Υπολειπόμενοι κίνδυνοι Αυτό επισημαίνει την παρουσία καταστάσεων που προκαλούν υπολειπόμενους κινδύνους απέναντι στους οποίους ο χρήστης πρέπει να είναι προσεκτικός προκειμένου να αποφεύγει τραυματισμό ή ζημιά σε ιδιοκτησία. Νομική σημείωση σχετικά με τη χρήση Τηρείτε πάντα τον κώδικα οδικής κυκλοφορίας καθώς και τους κανονισμούς και νόμους σχετικά με την κυκλοφορία που ισχύουν για τους ποδηλάτες στη χώρα χρήσης του

2. Προειδοποίηση ασφαλείας

Γενικοί κανόνες ασφαλείας Κίνδυνοι που σχετίζονται με τη χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου Παρά τη χρήση των διατάξεων ασφαλείας, για τη διασφάλιση της ασφαλούς χρήσης του υποβοηθούμενου με πεντάλ ποδηλάτου, θα πρέπει να λαμβάνετε υπόψη όλες τις οδηγίες πρόληψης ατυχημάτων που περιέχονται στο παρόν εγχειρίδιο. Θα πρέπει να είστε διαρκώς συγκεντρωμένοι όταν οδηγείτε το ποδήλατό σας και να μην υποτιμάτε τους υπολειπόμενους κινδύνους που σχετίζονται με τη χρήση του υποβοηθούμενο με πεντάλ ποδηλάτου. Ακόμη και όταν είστε εξοικειωμένοι με τη χρήση υποβοηθούμενων με πεντάλ ποδηλάτων, θα πρέπει να ακολουθείτε τις οδηγίες που αναφέρονται εδώ, καθώς και τις γενικές προφυλάξεις που πρέπει να τηρούνται κατά την οδήγηση ενός μηχανοκίνητου ποδηλάτου.

Ο Χρήστης πρέπει να χρησιμοποιεί το υποβοηθούμενο με πεντάλ ποδήλατο με τη μέγιστη δυνατή προσοχή και σε πλήρη συμμόρφωση με τον κώδικα οδικής κυκλοφορίας και με όλους τους σχετικούς κανονισμούς για την ποδηλασία που ισχύουν στη χώρα χρήσης του

Επίσης, ο Χρήστης πρέπει να διατηρεί το υποβοηθούμενο με πεντάλ ποδήλατο απόλυτα καθαρό, αποτελεσματικό και συντηρημένο, να εκτελεί επιμελώς τους ελέγχους ασφαλείας που εμπίπτουν στο πεδίο των γνώσεών του, σύμφωνα με την περιγραφή στην ενότητα των προειδοποιήσεων και υποδείξεων, καθώς και να διατηρεί όλα τα έγγραφα που αφορούν το υποβοηθούμενο με πεντάλ ποδήλατο. Ο Χρήστης πρέπει να αξιολογεί προσεκτικά τις καιρικές συνθήκες που μπορεί να καταστήσουν επικίνδυνη τη χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου. Για το λόγο αυτό, συνιστάται να μετριάζει την ταχύτητα και να διατηρεί κατάλληλη απόσταση πέδησης σε περίπτωση που η οδήγηση γίνεται υπό αντίξοες συνθήκες ή και έντονη κυκλοφοριακή

Χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου Ο κάθε χρήστης θα πρέπει να διαβάζει το παρόν εγχειρίδιο χρήσης και συντήρησης προτού χρησιμοποιήσει για πρώτη φορά το ποδήλατο, και ιδιαίτερα το κεφάλαιο που αναφέρεται στις οδηγίες ασφαλείας.

ΠΡΟΣΟΧΗ329 Προειδοποιήσεις για τους χρήστες - Απαγορεύεται να οδηγείτε έχοντας κάποιον επιβάτη. - Μην καταναλώνετε αλκοόλ ή άλλες ουσίες προτού οδηγήσετε το υποβοηθούμενο με πεντάλ ποδήλατο. - Το εν λόγω μοντέλο υποβοηθούμενου με πεντάλ ποδηλάτου έχει σχεδιαστεί και κατασκευαστεί για χρήση σε εξωτερικούς χώρους, δημόσιους δρόμους ή ποδηλατοδρόμους. - Μην επιχειρείτε να ωθήσετε το υποβοηθούμενο με πεντάλ ποδήλατο να υπερβεί τα όρια των προδιαγραφών για τις οποίες είναι σχεδιασμένο. - Μην οδηγείτε ποτέ το υποβοηθούμενο με πεντάλ ποδήλατο έχοντας αφαιρέσει κάποια εξαρτήματα. - Αποφύγετε ανώμαλες επιφάνειες και εμπόδια. - Οδηγείτε έχοντας και τα δύο χέρια στο τιμόνι. - Αντικαταστήστε τα φθαρμένα ή/και κατεστραμμένα εξαρτήματα και ελέγξτε ότι τα προστατευτικά λειτουργούν σωστά πριν από τη χρήση. Σημειώσεις σχετικά με τη συντήρηση Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται με τη μπαταρία αποσυνδεδεμένη. Κατά τη διάρκεια κάθε σταδίου συντήρησης, οι χειριστές πρέπει να είναι εξοπλισμένοι με τον απαραίτητο εξοπλισμό πρόληψης ατυχημάτων. Τα εργαλεία που χρησιμοποιούνται για τη συντήρηση πρέπει να είναι κατάλληλα και να έχουν καλή ποιότητα. Μη χρησιμοποιείτε βενζίνη ή εύφλεκτους διαλύτες όπως απορρυπαντικά, αλλά χρησιμοποιείτε πάντα μη εύφλεκτους και μη τοξικούς διαλύτες. Περιορίστε όσο το δυνατό περισσότερο τη χρήση πεπιεσμένου αέρα (μέγστο 2 bar) και προστατευτείτε με γυαλιά με πλευρική προστασία. Μη χρησιμοποιείτε ποτέ γυμνή φλόγα ως μέσο φωτισμού όταν εκτελείτε εργασίες ελέγχου ή συντήρησης. Μετά από οποιαδήποτε διαδικασία συντήρησης ή προσαρμογής, βεβαιωθείτε ότι δεν παραμένουν εργαλεία ή ξένα αντικείμενα ανάμεσα στα κινούμενα μέρη του υποβοηθούμενου με πεντάλ ποδηλάτου. Γνήσια ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Ducati Urban e-Mobility. Ο κατασκευαστής δεν ευθύνεται για τυχόν ζημιά ή απώλεια λειτουργικότητας που οφείλεται στη χρήση μη γνήσιων αξεσουάρ και εξαρτημάτων. ΠΡΟΣΟΧΗ330330 Άλλες οδηγίες Το πρώτο πράγμα που πρέπει να κάνετε όταν αρχίσετε να χρησιμοποιείτε το ποδήλατο είναι να ελέγξετε την παρουσία και την ακεραιότητα των προστατευτικών και τη λειτουργία των διατάξεων ασφαλείας. Εάν διαπιστώσετε οποιοδήποτε ελάττωμα, μη χρησιμοποιείτε το υποβοηθούμενο με πεντάλ ποδήλατο! Μακροχρόνια αποθήκευση Σε περίπτωση που το υποβοηθούμενο με πεντάλ ποδήλατο χρειάζεται να αποθηκευτεί για μεγάλο χρονικό διάστημα χωρίς να χρησιμοποιηθεί, θα πρέπει να εκτελούνται οι παρακάτω

- Επισκευάστε το σε ξηρό και καλά αεριζόμενο χώρο. - Εκτελέστε γενικό καθαρισμό του υποβοηθούμενου με πεντάλ ποδηλάτου. - Αφαιρέστε τη μπαταρία από την υποδοχή της. - Αφήστε το ποδήλατο να στέκεται με το σταντ. - Προστατεύστε τις εκτεθειμένες ηλεκτρικές επαφές με αντιοξειδωτικά προϊόντα. - Λιπάνετε όλες τις επιφάνειες που δεν προστατεύονται από βαφή ή από αντιδιαβρωτική

Προστατευτικές διατάξεις Ως εκ τούτου, απαγορεύεται αυστηρά να τροποποιείτε ή να αφαιρείτε τη μπαταρία, τα προστατευτικά αλυσίδας, κτλ., καθώς και τις προειδοποιητικές και αναγνωριστικές

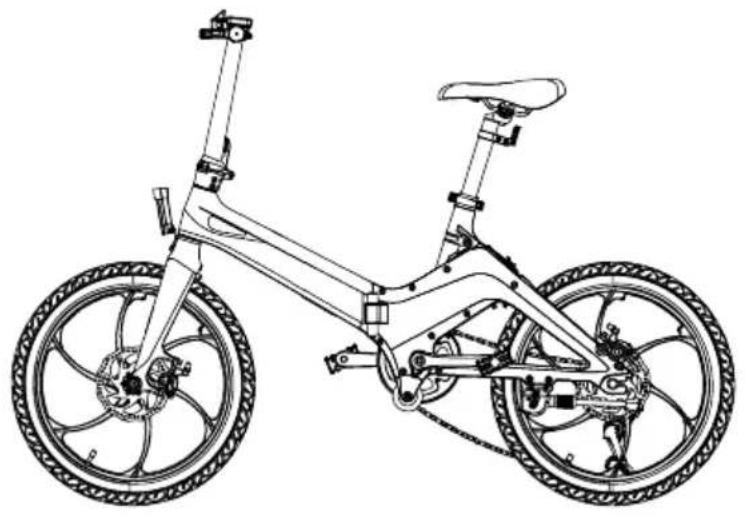

3. Περιεχόμενο συσκευασίας

- Πλαίσιο ποδηλάτου - Σέλα + λαιμός σέλας - Φορτιστής - Οπίσθιος φωτεινός ανακλαστήρας - Κλειδί allen (4mm) - Μπροστινός προφυλακτήρας - Οπίσθιος προφυλακτήρας - 2 κλειδιά για κλείδωμα μπαταρίας332

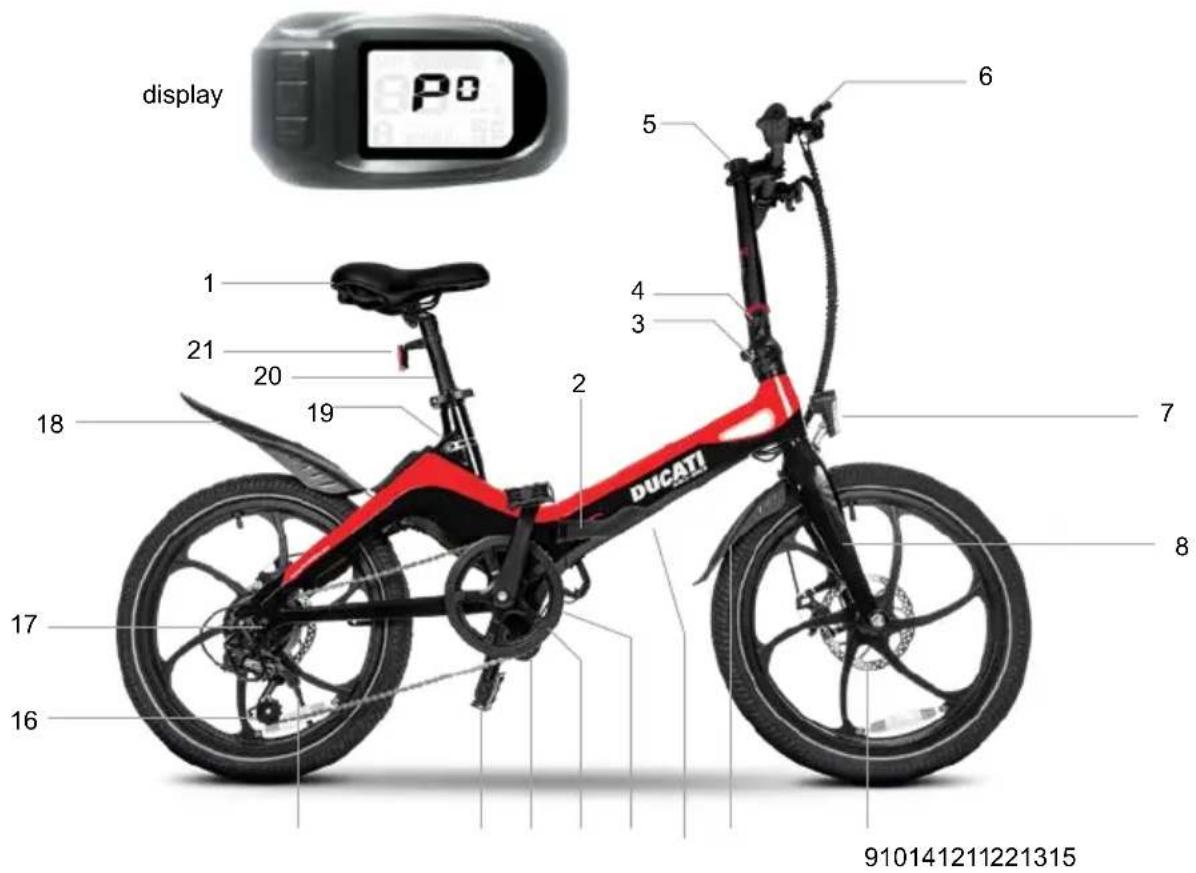

4. Περιγραφή του ποδηλάτου (epac)

2. Διάταξη αναδίπλωσης πλαισίου

3. Διάταξη αναδίπλωσης λαιμού τιμονιού

4. Κλειδαριά ασφαλείας

8. Μπροστινό πιρούνι

10. Μπροστινός προφυλακτήρας (απαιτείται συναρμολόγηση, περιέχεται στο κουτί)

12. Προστασία τροχού αλυσίδας

18. Οπίσθιος προφυλακτήρας (απαιτείται συναρμολόγηση, περιέχεται στο κουτί)

19. Κολάρο λαιμού σέλας

21. Οπίσθιος φωτεινός ανακλαστήρας (απαιτείται συναρμολόγηση, περιέχεται στο κουτί)

22. Σειριακός αριθμός

Όροι χρήσης Το υποβοηθούμενο με πεντάλ ποδήλατο έχει σχεδιαστεί και κατασκευαστεί για χρήση σε εξωτερικούς χώρους, σε δημόσιους δρόμους και σε ποδηλατοδρόμους, αλλά πάντα σε ασφαλτοστρωμένες επιφάνειες. Οποιαδήποτε τροποποίηση στην κατασκευή μπορεί να επηρεάσει την ασφάλεια και τη σταθερότητα του υποβοηθούμενου με πεντάλ ποδηλάτου και μπορεί να οδηγήσει σε

Άλλοι τύποι χρήσης, ή χρήση πέραν της προβλεπόμενης χρήσης, δεν ανταποκρίνονται στη χρήση που προβλέπεται από τον κατασκευαστή και συνεπώς ο κατασκευαστής παύει να φέρει ευθύνη για τυχόν ζημιές που μπορεί να προκύψουν. Η διάρκεια ζωής της μπαταρίας, και συνεπώς η εκτιμώμενη διανυθείσα απόσταση σε km, μπορεί να ποικίλλει σημαντικά ανάλογα με τον τύπο της χρήσης και των εξωτερικών παραγόντων. Λάβετε υπόψη αυτούς τους ιδιαίτερα σημαντικούς παράγοντες: βάρος χρήστη, συχνότητα χρήσης πεταλιών, επιλεγμένο επίπεδο υποστήριξης στην οθόνη, μέση ταχύτητα, πάχος και φθορά επιφάνειας ελαστικών, κλίση και επιφάνεια δρόμου, καιρικές

Περιβάλλον χρήσης Το υποβοηθούμενο με πεντάλ ποδήλατο μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους, όταν δεν υπάρχουν αντίξοες καιρικές συνθήκες (βροχή, χαλάζι, χιόνι, δυνατός αέρας, κτλ.). Μέγιστη επιτρεπόμενη θερμοκρασία: + 40°C Ελάχιστη επιτρεπόμενη θερμοκρασία: + 0°C Μέγιστη επιτρεπόμενη υγρασία: 80% Το περιβάλλον χρήσης πρέπει να αποτελείται από επίπεδη, συμπαγή ασφαλτοστρωμένη επιφάνεια, χωρίς τραχύτητα, λακκούβες ή σημεία που έχουν υποχωρήσει, και χωρίς εμπόδια και κηλίδες λαδιού. Επίσης, ο χώρος χρήσης πρέπει να φωτίζεται, είτε από τον ήλιο είτε τεχνητό φωτισμό, προκειμένου να διασφαλίζεται η σωστή ορατότητα της διαδρομής και τα στοιχεία ελέγχου του υποβοηθούμενου με πεντάλ ποδηλάτου (συνιστώνται 300 έως 500 lux). Απαγορευμένο περιβάλλον χρήσης Το υποβοηθούμενο με πεντάλ ποδήλατο δεν πρέπει να χρησιμοποιείται: σε περιοχές όπου υπάρχει ο κίνδυνος πυρκαγιάς ή έκρηξης, σε περιβάλλον με διαβρωτική ή/και χημικά ενεργή ατμόσφαιρα, σε ανεπαρκώς φωτιζόμενους χώρους, σε σημεία με κλίση μεγαλύτερη από 10%, ή σε ανώμαλο, μη ασφαλτοστρωμένο έδαφος. ΠΡΟΣΟΧΗ334 Απαγορευμένες ενέργειες Η εκτέλεση απαγορευμένων ενεργειών συνεπάγεται την ακύρωση της εγγύησης. Ο κατασκευαστής απαλλάσσεται από κάθε ευθύνη για τυχόν ζημιές σε ανθρώπους και αντικείμενα που προκαλούνται από την εκτέλεση απαγορευμένων ενεργειών. Απαγορεύεται αυστηρά: Να οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατό σας για σκοπούς διαφορετικούς από αυτούς για τους οποίους έχει κατασκευαστεί, π.χ. για τη μεταφορά επιβατών. Να οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατό σας σε περιοχές όπου υπάρχει κίνδυνος έκρηξης. Να οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατό σας σε αντίξοες καιρικές συνθήκες (καταρρακτώδης βροχή, χαλάζι, χιόνι, δυνατός αέρας, κτλ.). Να μεταφέρετε κάποιον επιβάτη. Να οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατό σας υπό την επήρεια αλκοόλ ή άλλων

Να οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατό σας εάν το βάρος σας ξεπερνά το επιτρεπόμενο βάρος. Να φορτίζετε τη μπαταρία σε πολύ ζεστό ή μη καλά αεριζόμενο περιβάλλον. Να καλύπτετε τη μπαταρία ενώ φορτίζει. Να καπνίζετε ή να χρησιμοποιείτε ελεύθερες φλόγες κοντά στο σημείο φόρτισης. Να διέρχεστε ή να σταματάτε σε επιφάνειες με κλίση μεγαλύτερη από 10% ή σε ανώμαλες επιφάνειες (μη ασφαλτοστρωμένες, με λακκούβες, υποχώρηση εδάφους, εμπόδια, κτλ.). Να εκτελείτε οποιαδήποτε εργασία συντήρησης με τη μπαταρία συνδεδεμένη. Να χρησιμοποιείτε μη γνήσια ανταλλακτικά. Να τοποθετείτε τα άκρα σας ή τα δάχτυλά σας ανάμεσα στα κινούμενα μέρη του

Απαγορεύεται αυστηρά να σηκώνετε τον λαιμό της σέλας πάνω από το όριο των 10 εκ. προκειμένου να αποφεύγονται θραύσεις στο πλαίσιο.

Μη κατάλληλη χρήση και αντενδείξεις Οι ενέργειες που περιγράφονται παρακάτω, με τις οποίες προφανώς δεν καλύπτεται ολόκληρο το φάσμα των πιθανοτήτων «κακής χρήσης» του υποβοηθούμενου με πεντάλ ποδηλάτου, πρέπει να απαγορεύονται αυστηρώς.335

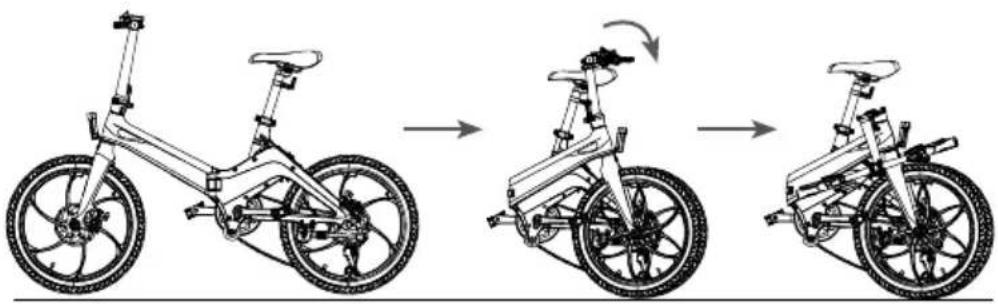

5. . Ανύψωση και μεταφορά

Πρόσκρουση και σύνθλιψη Κατά τη διάρκεια της ανύψωσης, απαιτείται μέγιστη προσοχή προκειμένου να αποφεύγεται ζημιά σε ανθρώπους και αντικείμενα. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν θραύσεις που προκαλούνται από την ανύψωση ή/και μεταφορά του υποβοηθούμενου με πεντάλ ποδηλάτου μετά την παράδοσή του. Το βάρος του υποβοηθούμενου με πεντάλ ποδηλάτου είναι περίπου 21 kg και η μεταφορά του συνιστάται να γίνεται από δύο ενήλικα άτομα.

Για να διασφαλίσετε υψηλό βαθμό ασφάλειας κατά τη μεταφορά μέσα σε οχήματα, είναι απαραίτητο να προλαμβάνεται η μετατόπιση του υποβοηθούμενου με πεντάλ ποδηλάτου. Αυτό επιτυγχάνεται στηρίζοντας το ποδήλατο στο σταντ που διαθέτει και δένοντάς το με ιμάντες ή συρματόσχοινα που είναι σε καλή κατάσταση. Σχετικά με αυτό, οι διατάξεις στερέωσης πρέπει να τοποθετούνται με τέτοιο τρόπο ώστε να μην προκαλούν ζημιά στο πλαίσιο και στα άλλα μέρη του ποδηλάτου. ΚΙΝΔΥΝΟΣ336 Φόρτιση μπαταρίας Προτού χρησιμοποιήσετε το ποδήλατο για πρώτη φορά, είναι απαραίτητο να φορτίσετε τη μπαταρία για τουλάχιστον 4-6 ώρες, μέχρι να ολοκληρωθεί η φόρτιση, χρησιμοποιώντας τον φορτιστή μπαταρίας που παρέχεται. Το ποδήλατο τροφοδοτείται από μπαταρία ιόντων λιθίου 36V. Ο μέσος χρόνος φόρτισης είναι περίπου 4-6 ώρες. Οι μπαταρίες είναι τύπου λιθίου. Για να επεκτείνετε τη διάρκεια ζωής της μπαταρίας όσο το δυνατό περισσότερο, συνιστάται μια πλήρης φόρτιση κάθε τριάντα ημέρες, ακόμη και αν το ποδήλατο δεν χρησιμοποιείται. Συνιστάται η φόρτιση της μπαταρίας με τον ειδικό φορτιστή μπαταριών ύστερα από κάθε χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου. Κατά τη διάρκεια της φόρτισης είναι αναμμένο το κόκκινο φως του φορτιστή, ενώ όταν η φόρτιση ολοκληρωθεί, σβήνει το κόκκινο φως και ανάβει το πράσινο φως.

6. Πρώτη χρήση του ποδηλάτου

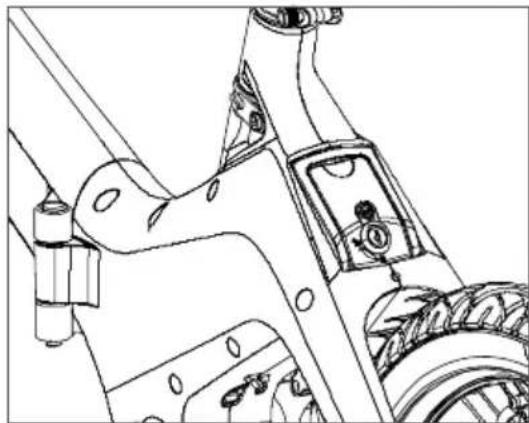

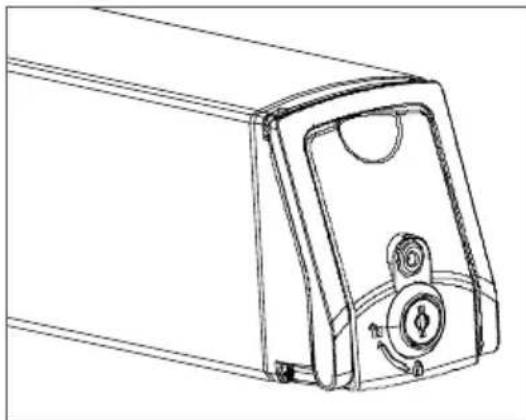

Πρώτη επιλογή φόρτισης: ανοίξτε το ελαστικό κάλυμμα που υπάρχει στη θύρα φόρτισης και φορτίστε. Δεύτερη επιλογή φόρτισης: αφαιρέστε τη μπαταρία και φορτίστε τη χωρίς να χρειάζεται να μετακινήσετε το ποδήλατο.337 Προφυλάξεις κατά τη φόρτιση Συνδέετε πάντα πρώτα το βύσμα στη μπαταρία και έπειτα το φις στην πρίζα ρεύματος. Όταν ολοκληρώνεται η φόρτιση, αποσυνδέετε πάντα πρώτα το φις από την πρίζα ρεύματος και έπειτα το βύσμα από τη μπαταρία. Φορτίζετε πάντα πλήρως της μπαταρία. Χρησιμοποιείτε πάντα γνήσια τροφοδοτικά ισχύος. Μην αφήνετε τη μπαταρία να φορτίζει για περισσότερο από 16 ώρες. Φορτίζετε πάντα σε καλά αεριζόμενο χώρο. Μη φορτίζετε τη μπαταρία σε περιβάλλον που είναι πολύ ζεστό. Μη φορτίζετε τη μπαταρία κοντά σε εύφλεκτα υγρά. Μην καλύπτετε τη μπαταρία με οποιονδήποτε τρόπο την ώρα που φορτίζεται. Εάν η μπαταρία αναδίδει άσχημη μυρωδιά, αποσυνδέστε την αμέσως από το ρεύμα, αερίστε το δωμάτιο και μην αγγίζετε τη μπαταρία. Διατηρείτε τη μπαταρία σε δροσερό και ξηρό μέρος όταν δεν τη χρησιμοποιείτε. Απεγκατάσταση & Εγκατάσταση μπαταρίας

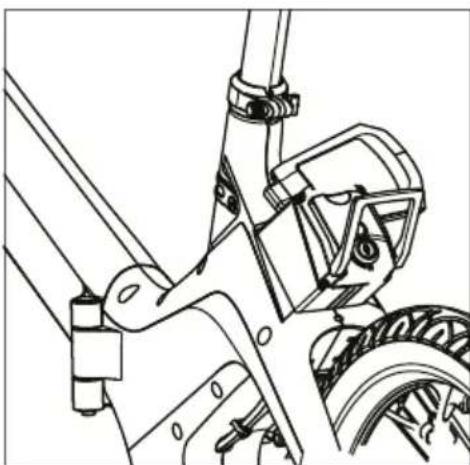

1. Απενεργοποιήστε το

ποδήλατο, ξεκλειδώστε τη μπαταρία και έπειτα τραβήξτε προς τα έξω το κουτί της μπαταρίας με τη λαβή ανύψωσης όπως φαίνεται στην

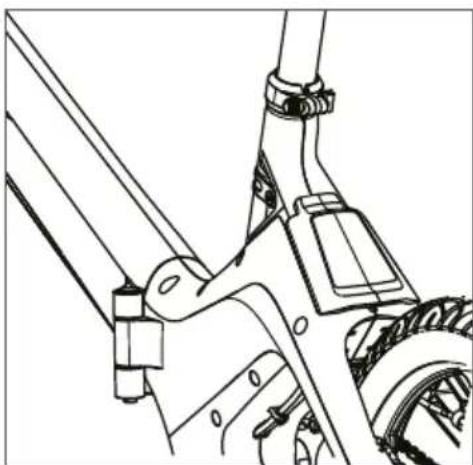

2. Κατά την εγκατάσταση

της μπαταρίας, κλειδώστε τη μπαταρία με το κλειδί και αφαιρέστε το κλειδί, πιέστε τη λαβή της μπαταρίας για να μπει μέσα και ξεδιπλώστε το πλαίσιο του ποδηλάτου.338 Προετοιμασία για κυκλοφορία Προτού χρησιμοποιήσετε το υποβοηθούμενο με πεντάλ ποδήλατο, προκειμένου να διασφαλίσετε τη σωστή χρήση του προϊόντος, συνιστάται να εκτελείτε προσεκτικό έλεγχο σε όλα του τα μέρη και να φροντίζετε για τη σωστή ρύθμιση των μηχανικών εξαρτημάτων του, απευθείας ή με τη βοήθεια εξειδικευμένου προσωπικού, π.χ. ρύθμιση και σύσφιξη του τιμονιού και αντίστοιχου λαιμού, ρύθμιση και σύσφιξη της σέλας και του αντίστοιχου λαιμού, ρύθμιση των φρένων, ρύθμιση του κιβωτίου ταχυτήτων, έλεγχος της πίεσης των ελαστικών, λίπανση αλυσίδας και οδοντωτών τροχών, έλεγχος σωστής σύσφιξης των κοχλιών στερέωσης και γενικός έλεγχος όλων των εξαρτημάτων. Συνιστάται οι εργασίες προετοιμασίας για κυκλοφορία να εκτελούνται από εξειδικευμένο προσωπικό.

Ελέγξτε την πίεση των ελαστικών, έχοντας ως αναφορά τις τιμές που αναγράφονται επάνω στα ελαστικά. Ελέγξτε το βαθμό φθοράς του ελαστικού: δεν πρέπει να υπάρχουν τομές, ρωγμές, ξένα σώματα, μη φυσιολογικά εξογκώματα, εκτεθειμένα λινά και άλλες φθορές. Σύστημα πέδησης Ελέγξτε τη λειτουργία των φρένων με έλεγχο της πέδησης σε χαμηλή ταχύτητα (μέγ. 6 km/h) σε χώρο χωρίς εμπόδια, πρώτα με το πίσω φρένο και έπειτα με το μπροστινό φρένο. Έλεγχος με αρνητικά αποτελέσματα Σε περίπτωση που διαπιστωθούν ελαττώματα οποιουδήποτε είδους κατά τη διάρκεια των προκαταρκτικών ελέγχων και έστω και ένας από τους ελέγχους δώσει αρνητικό αποτέλεσμα, μη χρησιμοποιείτε το υποβοηθούμενο με πεντάλ ποδήλατο. Λάβετε αμέσως όλα τα μέτρα προκειμένου να γίνει σωστή προσαρμογή, και αν χρειάζεται, επικοινωνήστε με την Υπηρεσία Υποστήριξης. ΠΡΟΣΟΧΗ339

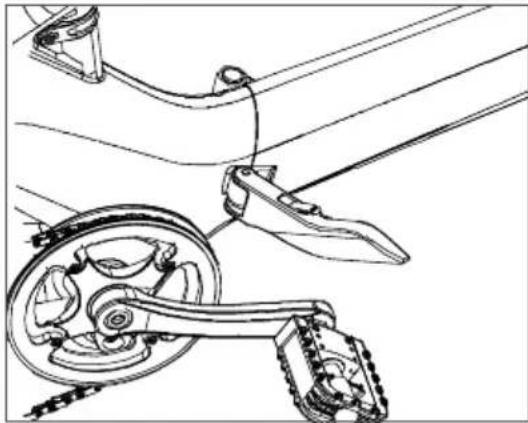

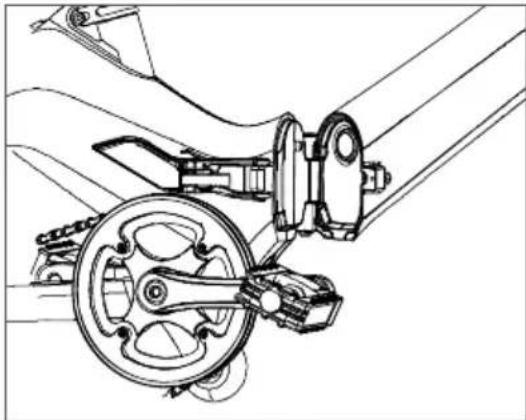

1. Κρατήστε το σώμα του

ποδηλάτου και ξεδιπλώστε το

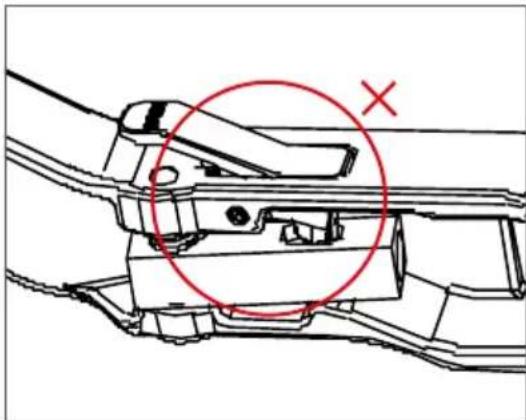

3. Αν ο σύνδεσμος συγκράτησης

είναι όπως φαίνεται στην εικόνα, θα πρέπει να το πατήσετε προς τα κάτω ώστε να απελευθερωθεί το κυρτό στοιχείο.

2. Ασφαλίστε το κούμπωμα σφιχτά,

όπως φαίνεται στην εικόνα, αφού πρώτα ολοκληρώσετε τα βήματα

3) και 4) προτού ασφαλίσετε το

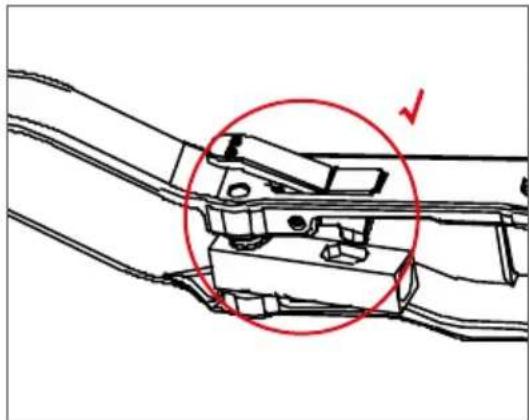

4. Αν ο σύνδεσμος συγκράτησης

είναι όπως φαίνεται στην εικόνα, τότε μπορείτε να εκτελέσετε το βήμα 2) για να κλειδώσετε το

Ξεδίπλωμα του ποδηλάτου340

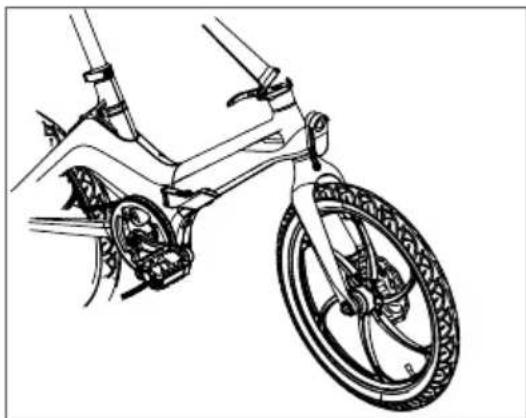

1. Κρατήστε το σώμα του

ποδηλάτου και σηκώστε τον λαιμό του τιμονιού σε όρθια θέση ώστε ο λαιμός να συνδεθεί ανεμπόδιστα στο κάτω μέρος.

3. Κουνήστε ελαφρώς τον λαιμό

του τιμονιού και ελέγξτε αν το κούμπωμα ασφαλείας έχει κλειδώσει πλήρως.

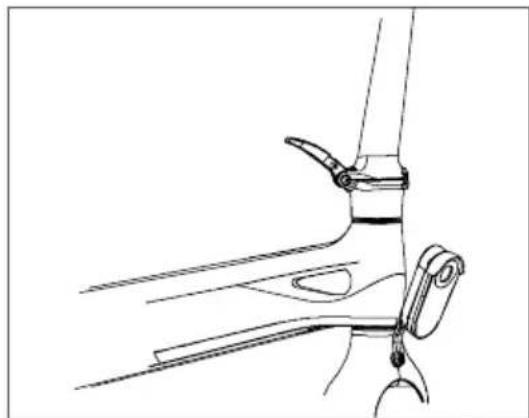

2. Κλείστε το κλειδί ασφάλισης

μετακινώντας το προς την κατεύθυνση του λαιμού του

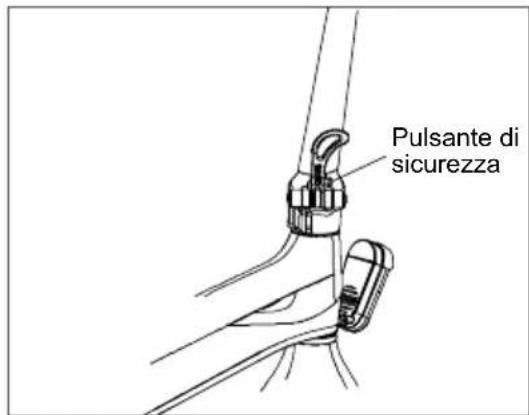

4. Για να αναδιπλώσετε τον

λαιμό του τιμονιού, θα πρέπει να πατήσετε το κουμπί ασφαλείας και έπειτα να ανοίξετε το κλειδί

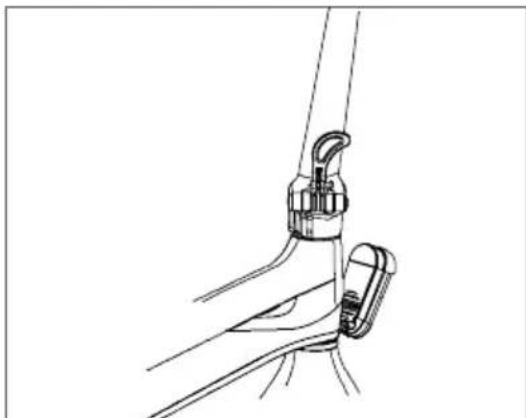

Ξεδίπλωμα του λαιμού του τιμονιού Pulsante di sicurezza341

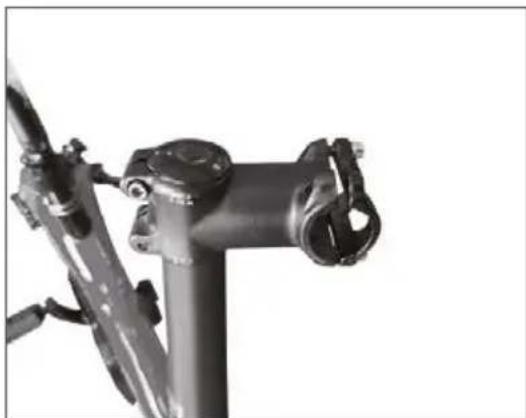

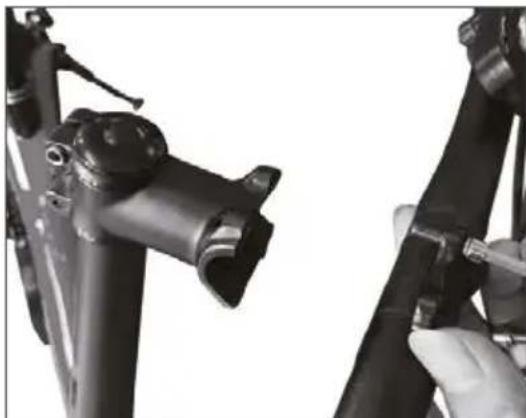

1. Χρησιμοποιήστε το Κλειδί Allen M4 για να χαλαρώσετε τις βίδες στην κεφαλή

του λαιμού του τιμονιού και αφαιρέστε το κολάρο.

3. Ελέγξτε τη σύσφιξη και τη σωστή

θέση του τιμονιού και διορθώστε προτού οδηγήσετε.

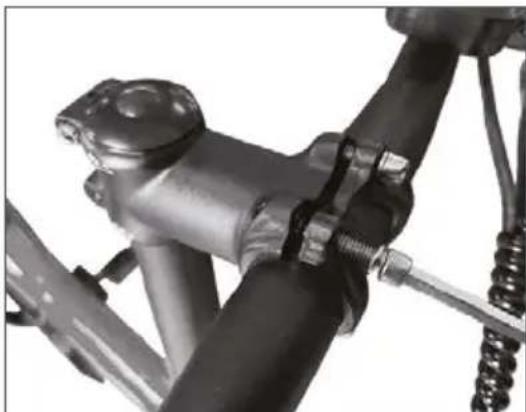

2. Τοποθετήστε προσεκτικά το

κολάρο στη μέση του τιμονιού και έπειτα σφίξτε τις βίδες με το Κλειδί Allen M4. Τοποθέτηση τιμονιούΡύθμιση ύψους σέλας

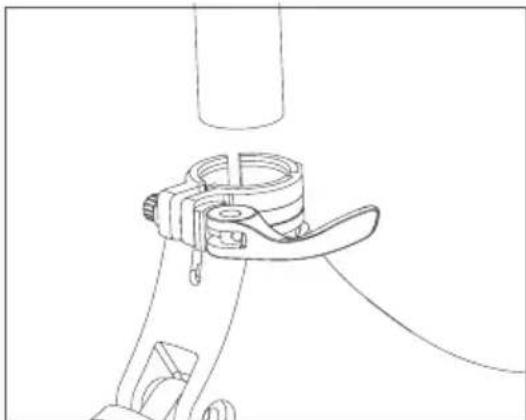

Συναρμολόγηση λαιμού σέλας

1. Χαλαρώστε το κολάρο του

λαιμού της σέλας κρατώντας το ποδήλατο σταθερό και εισάγετε το λαιμό της σέλας στο πλαίσιο.

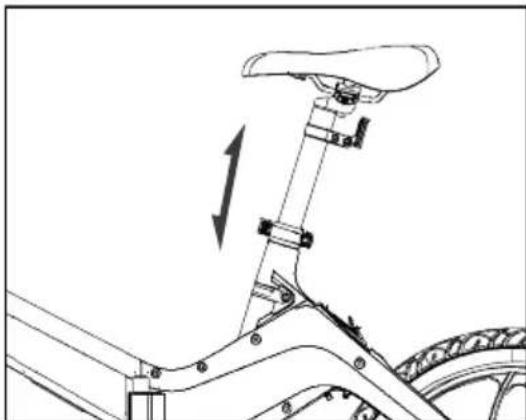

1. Όταν χρειάζεται να ρυθμίσετε

το ύψος της σέλας, χαλαρώστε πρώτα το κολάρο του λαιμού της σέλας, έπειτα μετακινήστε το λαιμό της σέλας στο επιθυμητό ύψος και τέλος σφίξτε το κολάρο του λαιμού

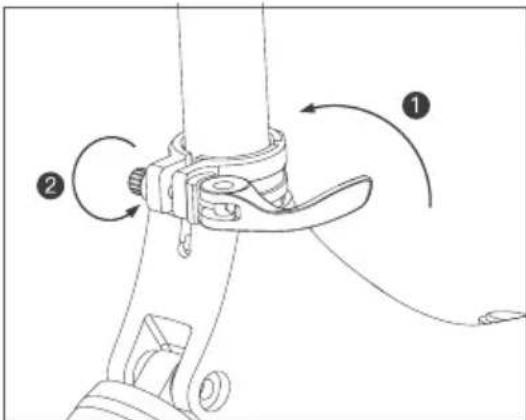

2. Ρυθμίστε τη βίδα, σφίξτε το

κολάο και έπειτα πιέστε τη σέλα με δύναμη για να εξασφαλίσετε ότι ο λαιμός της σέλας έχει κλειδώσει καλά και ότι δεν περιστρέφεται ή κινείται πάνω κάτω.

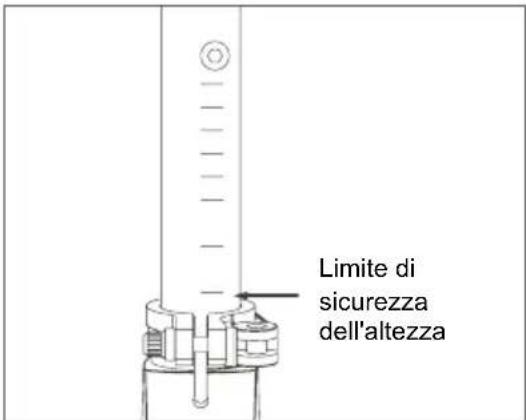

2. Το ύψος της σέλας δεν πρέπει

να ξεπερνά τη γραμμή ελάχιστου ορίου ύψους ασφαλείας. Limite di sicurezza dell'altezza1. Φορτίστε τη μπαταρία πριν από την πρώτη οδήγηση. Σημείωση: Μόλις ολοκληρωθεί η φόρτιση, καλύψτε το βύσμα για να αποφύγετε τη διείσδυση νερού στη θύρα φόρτισης.

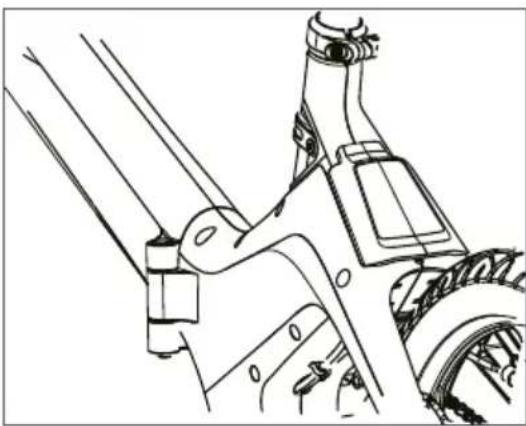

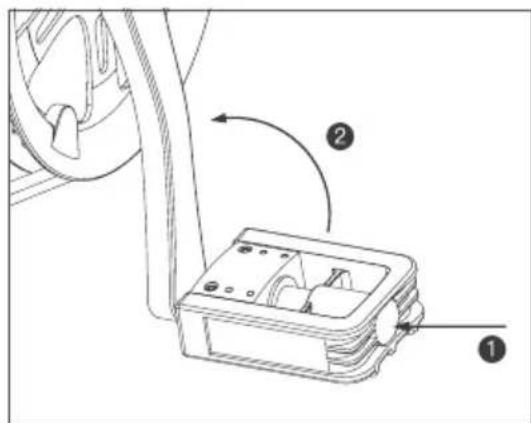

Ξεδίπλωμα και αναδίπλωση πεντάλ Εκκίνηση λειτουργίας

1. Κρατήστε σταθερό το σώμα

του ποδηλάτου και ξεδιπλώστε τα

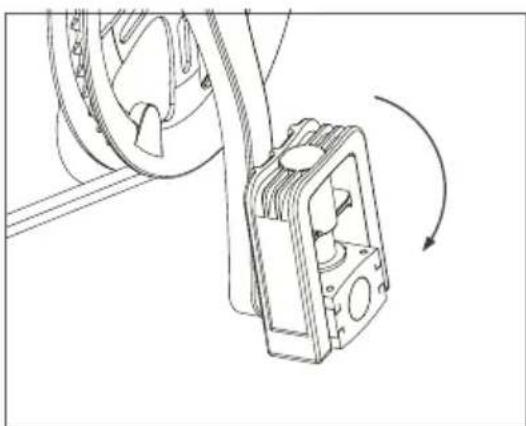

2. Πιέστε το πεντάλ προς τον

δισκοβραχίονα και διπλώστε το.344

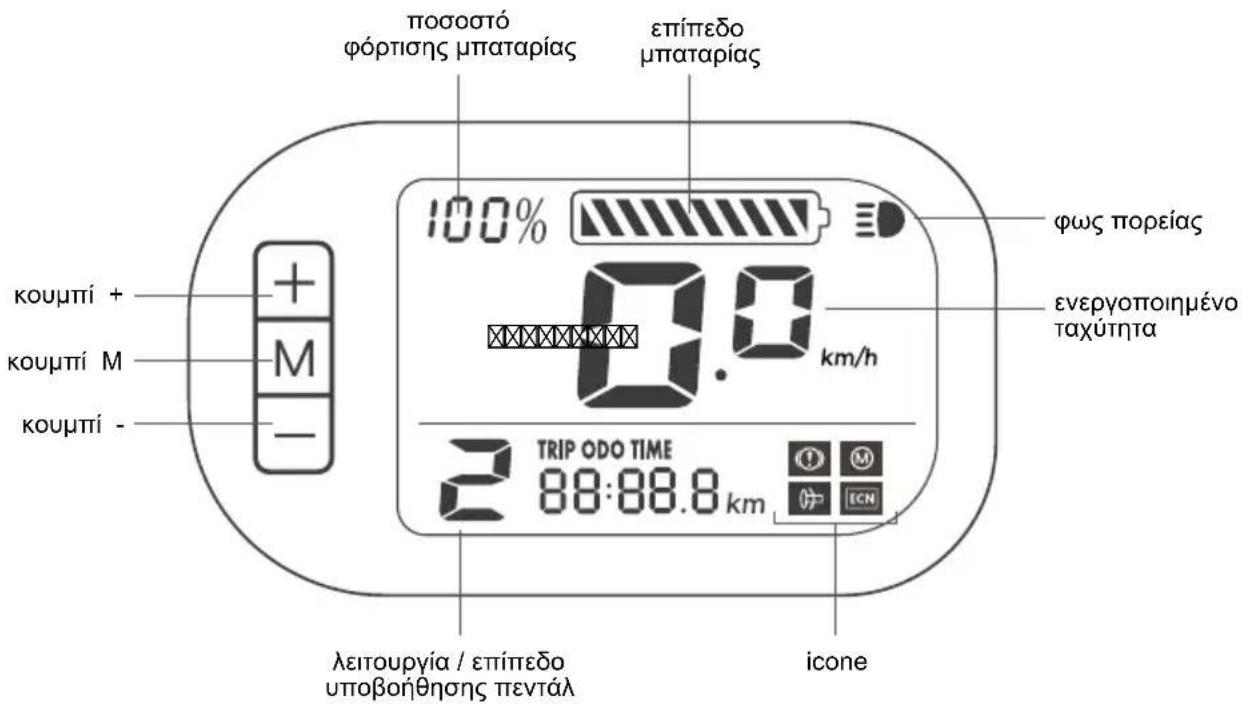

φόρτισης μπαταρίας λειτουργία / επίπεδο υποβοήθησης πεντάλ icone

Λειτουργίες κουμπιών: Κουμπί M : πολυλειτουργικό κουμπί, πιέστε παρατεταμένα για 3 δευτερόλεπτα για ενεργοποίηση/απενεργοποίηση του ποδηλάτου. Πατήστε στιγμιαία για ένδειξη μεμονωμένης διανυθείσας απόστασης, συνολικής διανυθείσας απόστασης και χρόνου λειτουργίας. Κουμπί + : πατήστε παρατεταμένα για 3 δευτερόλεπτα για να ανάψετε/σβήσετε το φως

Κουμπί + : πατήστε στιγμιαία για να αυξήσετε την ταχύτητα. Κουμπί - : πατήστε στιγμιαία για να μειώσετε την ταχύτητα. Η ένδειξη της μπαταρίας είναι γεμάτη όταν η μπαταρία του υποβοηθούμενου με πεντάλ ποδηλάτου σας είναι πλήρως φορτισμένη. Το επίπεδο της μπαταρίας μειώνεται καθώς χρησιμοποιείται το υποβοηθούμενο με πεντάλ ποδήλατο. Η ένδειξη της μπαταρίας μπορεί να αυξομειώνεται ως προς το επίπεδο φόρτισης ανάλογα με τη χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου, π.χ. εάν οδηγείτε σε επιφάνεια με κλίση, το επίπεδο της μπαταρίας μπορεί να πέσει γρήγορα καθώς καταναλώνετε πολύ περισσότερη ισχύ της μπαταρίας του ποδηλάτου σας. Για να διασφαλίσετε τη βέλτιστη χρήση και συντήρηση της μπαταρίας, συνιστάται η πλήρης φόρτιση της μπαταρίας μετά από κάθε χρήση. εεεεεεεεε345 Επεξήγηση εικονιδίων: Δείχνει ότι το φως πορείας είναι αναμμένο Δείχνει ότι το φρένο είναι σε λειτουργία Δείχνει ότι το γκάζι δεν λειτουργεί ή ότι δεν λειτουργεί σωστά Δείχνει ότι ο κινητήρας δεν λειτουργεί ή δεν λειτουργεί σωστά Δείχνει ότι ο ελεγκτής δεν λειτουργεί ή ότι δεν λειτουργεί σωστά Εναλλαγή μεταξύ μεμονωμένης διανυθείσας απόστασης, συνολικής διανυθείσας απόστασης και χρόνου λειτουργίας346

9. Οδηγίες ρύθμισης οθόνης

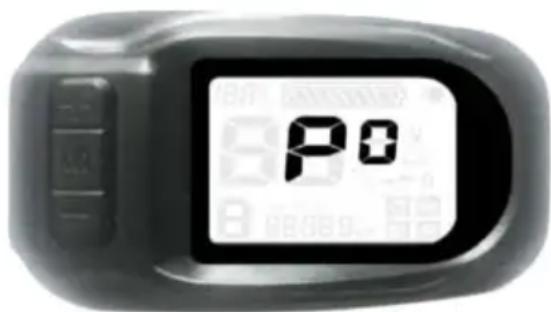

1. Πιέστε + και - ταυτόχρονα για 3 δευτ. στη ρύθμιση P0 της οθόνης.

2. Επαναφορά εργοστασιακών ρυθμίσεων: Πιέστε + για περίπου 30 δευτ. στη ρύθμιση P0 και

θα εξέλθετε αυτόματα από τη Λειτουργία Ρυθμίσεων.

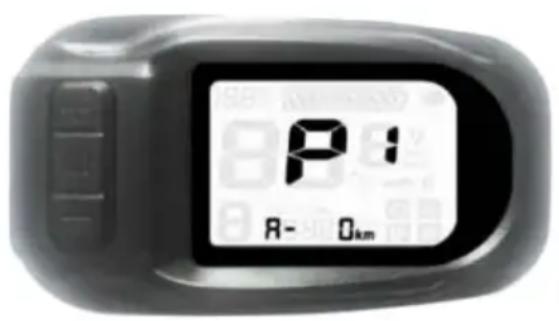

3. Εναλλαγή Χιλιομέτρων/Μιλίων (Km/Mile):

A. Πιέστε το κουμπί M και αλλάξτε από P0 σε P1 B. Στο P1, πιέστε +/- για εναλλαγή Χιλιομέτρων/Μιλίων. 0=Km, 1=Mile C. Πιέστε + και - ταυτόχρονα για να εξέλθετε από τη Λειτουργία Ρυθμίσεων. Αλλιώς, γίνεται αυτόματη έξοδος από τη Λειτουργία Ρυθμίσεων ύστερα από 15 δευτ.347

4. Ρυθμίστε ελαφρώς την ταχύτητα:

A. Πιέστε το κουμπί M και αλλάξτε από P0 σε P2 Το P2 μπορεί μόνο να ρυθμίσει ελαφρώς την ταχύτητα που φαίνεται στην οθόνη, δεν μπορεί να αλλάξει την πραγματική ταχύτητα. B. Πιέστε +/- για να αλλάξετε την τιμή. Η κανονική ρύθμιση είναι 15,6 για τροχούς 16 ιντσών και 18,5 για τροχούς 20 ιντσών. Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι και η ταχύτητα στην οθόνη (δεν θα αλλάξει η πραγματική ταχύτητα).348

10. Οδηγίες συντήρησης

Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται με το σύστημα απενεργοποιημένο, τη μπαταρία αποσυνδεδεμένη και το ποδήλατο να στηρίζεται

Μετά από κάθε εργασία τακτικής συντήρησης, συνιστάται έλεγχος της άριστης λειτουργίας όλων των στοιχείων χειρισμού. Το παρόν εγχειρίδιο δεν αναφέρει λεπτομέρειες σχετικά με την αποσυναρμολόγηση και την έκτακτη συντήρηση, διότι οι εργασίες αυτές πρέπει πάντα να εκτελούνται αποκλειστικά από το προσωπικό της Υπηρεσίας Υποστήριξης του εξουσιοδοτημένου προμηθευτή σας της Ducati Urban e-Mobility. Η Υπηρεσία Υποστήριξης είναι ικανή να σας παρέχει όλες τις πληροφορίες που χρειάζεστε και να απαντήσει σε όλα σας τα αιτήματα αναφορικά με τη σωστή φροντίδα και συντήρηση του υποβοηθούμενου με πεντάλ ποδηλάτου σας.

Ο καθαρισμός του υποβοηθούμενου με πεντάλ ποδηλάτου δεν αποτελεί μόνο ζήτημα αισθητικής αλλά βοηθά επίσης στον άμεσο εντοπισμό τυχόν ελαττωμάτων στο ποδήλατο. Προκειμένου να μην προκληθεί ζημιά ή βλάβη στη λειτουργία των διαφόρων εξαρτημάτων, ιδιαίτερα στα ηλεκτρικά μέρη, ο καθαρισμός πρέπει να γίνεται υπό τη λήψη ορισμένων μέτρων προφύλαξης. Απαγορεύεται αυστηρά η απευθείας εκτόξευση νερού υπό πίεση στα ηλεκτρικά μέρη, στον κινητήρα, στην οθόνη και στη μπαταρία, και επομένως συνιστάται το πλύσιμο με τη χρήση σφουγγαριού. Προτού θέσετε σε λειτουργία το υποβοηθούμενο με πεντάλ ποδήλατο, στεγνώστε το καλά με ένα πανί ή χαρτί, προσέχοντας να μην γρατζουνιστούν τα βαμμένα μέρη. Αποφύγετε τη χρήση πεπιεσμένου αέρα, ιδίως από πολύ μικρή απόσταση και με υψηλή πίεση. Βεβαιωθείτε ότι δεν υπάρχει υπολειπόμενη υγρασία στα ηλεκτρικά εξαρτήματα. Λίπανση αλυσίδας Είναι σημαντική η λίπανση της αλυσίδας τακτικά για την αποφυγή της υπερβολικής φθοράς και την παράταση της διάρκειας ζωής της.

1. Καθαρίστε ολόκληρο το μήκος των συνδέσμων της αλυσίδας με ένα πανί.

2. Ψεκάστε όλους τους συνδέσμους της αλυσίδας με ειδικό λιπαντικό σπρέι για αλυσίδες

μετάδοσης κίνησης. Έλεγχος με αρνητικά αποτελέσματα

• Έστω και αν κάποιος μεμονωμένος έλεγχος δώσει αρνητικό αποτέλεσμα, μην οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατο.

• Λάβετε αμέσως όλα τα απαραίτητα μέτρα για την εκτέλεση των κατάλληλων εργασιών επισκευής και αν χρειάζεται, επικοινωνήστε με την Υπηρεσία Υποστήριξης του προμηθευτή σας. ΠΡΟΣΟΧΗ349 Έλεγχος των εξαρτημάτων Το πλαίσιο στήριξης του υποβοηθούμενου με πεντάλ ποδηλάτου και οι συγκολλήσεις δεν πρέπει να έχουν ορατά ελαττώματα όπως: ρωγμές, παραμορφώσεις, τομές, διάβρωση,

Βεβαιωθείτε ότι όλες οι βίδες και τα πεντάλ του υποβοηθούμενου με πεντάλ ποδηλάτου είναι σωστά σφιγμένα. Ελέγξτε την κατάσταση και τη σύνδεση της μπαταρίας, τα περιβλήματα των ηλεκτρικών καλωδίων πρέπει να είναι σε καλή κατάσταση και οι ακροδέκτες πρέπει να είναι καλά σφιγμένοι και όχι διαβρωμένοι. Ελέγξτε την κατάσταση φόρτισης της μπαταρίας μέσω της ένδειξης στην οθόνη του

Για τη σωστή χρήση της μπαταρίας στο EPAC όχημά σας, συνιστάται πάντα να φορτίζετε τη μπαταρία μετά από κάθε χρήση του ποδηλάτου. Μέσω της βαλβίδας πλήρωσης που βρίσκεται στις ζάντες, ελέγξτε την πίεση των ελαστικών χρησιμοποιώντας έναν αεροσυμπιεστή και ένα πιστόλι μέτρησης πίεσης ή μια τρόμπα. Ελέγξτε την κατάσταση του πέλματος των ελαστικών, της ζάντας και της σύνδεσης των ζαντών στις πλήμνες. Εάν χρειαστεί να αντικαταστήσετε τα ελαστικά, επικοινωνήστε με την Υπηρεσία Υποστήριξης ή με έναν ειδικευμένο έμπορο ελαστικών. Τα φρένα πρέπει να ρυθμίζονται με τέτοιο τρόπο ώστε το φρενάρισμα να είναι αποτελεσματικό και ταυτόχρονα οι μοχλοί ελέγχου πρέπει να έχουν επαρκές εύρος για αυξομείωση του φρεναρίσματος: με άλλα λόγια, τα φρένα δεν πρέπει να είναι ούτε πολύ χαλαρά ούτε πολύ σφιχτά.350

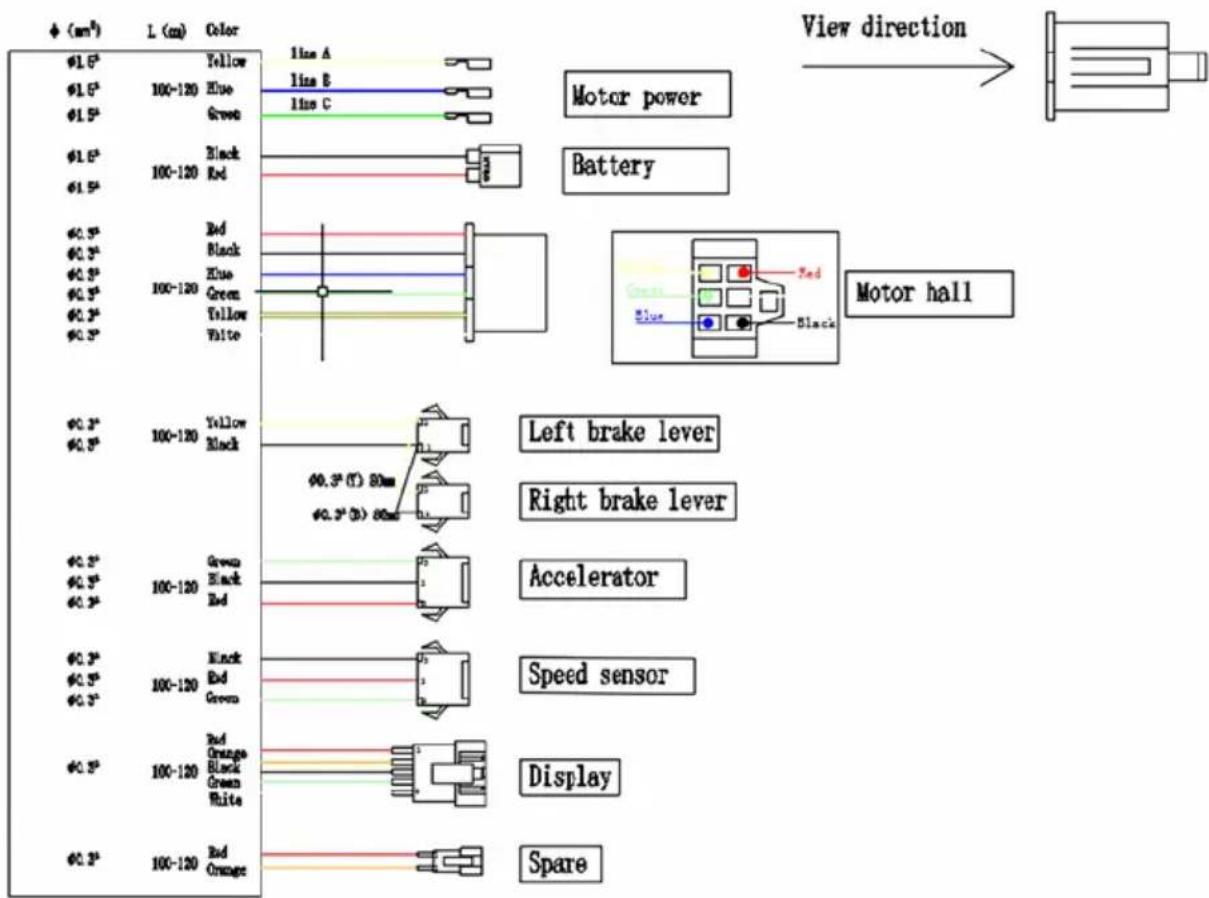

11. Διάγραμμα συνδέσεων351

12. Επίλυση προβλημάτων

Δείχνει ότι το φρένο είναι ενεργοποιημένο Χωρίς επιταχυντή Οι σύνδεσμοι μεταξύ του επιταχυντή και του ελεγκτή δεν είναι καλά συνδεδεμένοι Τα καλώδια ή ο σύνδεσμος έχουν σπάσει/υποστεί ζημιά Το καλώδιο του κινητήρα δεν έχει συνδεθεί ή έχει συνδεθεί με εσφαλμένο

Ο ελεγκτής έχει υποστεί ζημιά Ο κινητήρας δεν λειτουργεί Ο μοχλός του φρένου δεν επανέρχεται στην κανονική θέση

Επανασυνδέστε σωστά Αντικαταστήστε με νέο καλώδιο Επανασυνδέστε σωστά Αντικαταστήστε με νέο ελεγκτή Αντικαταστήστε με νέο κινητήρα Πιέστε τον μοχλό του φρένου μερικές φορές για να επανέλθει. Αντικαταστήστε με νέο μοχλό φρένου Το καλώδιο του επιταχυντή, ο επιταχυντής ή ο σύνδεσμος έχει σπάσει/υποστεί ζημιά Αντικαταστήστε με νέο καλώδιο, επιταχυντή352

13. Μπαταρία (Προειδοποιήσεις)

Ένδειξη μπαταρίας Η ένδειξη της μπαταρίας είναι γεμάτη όταν η μπαταρία του υποβοηθούμενου με πεντάλ ποδηλάτου σας είναι πλήρως φορτισμένη. Το επίπεδο της μπαταρίας μειώνεται καθώς χρησιμοποιείται το υποβοηθούμενο με πεντάλ ποδήλατο. Η ένδειξη της μπαταρίας μπορεί να αυξομειώνεται ως προς το επίπεδο φόρτισης ανάλογα με τη χρήση του υποβοηθούμενου με πεντάλ ποδηλάτου, π.χ. εάν οδηγείτε σε επιφάνεια με κλίση, το επίπεδο της μπαταρίας μπορεί να πέσει γρήγορα καθώς καταναλώνετε πολύ περισσότερη ισχύ της μπαταρίας του ποδηλάτου σας. Για να διασφαλίσετε τη βέλτιστη χρήση και συντήρηση της μπαταρίας, συνιστάται η πλήρης φόρτιση της μπαταρίας μετά από κάθε χρήση. Βεβαιωθείτε ότι το υποβοηθούμενο με πεντάλ ποδήλατο, ο φορτιστής και η θύρα φόρτισης είναι

Όταν το υποβοηθούμενο με πεντάλ ποδήλατο είναι πλήρως φορτισμένο, η λυχνία LED του φορτιστή αλλάζει από κόκκινη (φόρτιση σε εξέλιξη) σε πράσινη (ολοκληρωμένη φόρτιση). Χρησιμοποιείτε μόνο τον γνήσιο φορτιστή. Άλλοι φορτιστές ενδέχεται να καταστρέψουν τη συσκευή και να προκαλέσουν άλλους πιθανούς κινδύνους. Το υποβοηθούμενο με πεντάλ ποδήλατο δεν πρέπει να φορτίζεται για παρατεταμένο χρονικό διάστημα. Η υπερβολική φόρτιση μειώνει τη ζωή της μπαταρίας και μπορεί να συνεπάγεται άλλους κινδύνους. Φορτίστε το υποβοηθούμενο με πεντάλ ποδήλατο σε ξηρό περιβάλλον μακριά από εύφλεκτα υλικά (π.χ. υλικά που μπορεί να εκραγούν και να προκαλέσουν φωτιά), κατά προτίμηση με εσωτερική θερμοκρασία 15-25°C, αλλά ποτέ κάτω από 0°C ή πάνω από + 45°C. Μη φορτίζετε υπό το άμεσο ηλιακό φως ή κοντά σε φωτιά. Μη φορτίζετε το υποβοηθούμενο με πεντάλ ποδήλατο αμέσως μετά από τη χρήση. Αφήστε το υποβοηθούμενο με πεντάλ ποδήλατο να κρυώσει για μια ώρα προτού το φορτίσετε. Μην αφήνετε ποτέ το υποβοηθούμενο με πεντάλ ποδήλατο χωρίς επίβλεψη ενώ το φορτίζετε. Θερμικός κίνδυνος! Μη συνδέετε ποτέ την υποδοχή φόρτισης DC με μεταλλικά αντικείμενα. Διαβάστε τις παραπάνω ενότητες που αφορούν τη φόρτιση και την αποθήκευση για να βεβαιωθείτε ότι συντηρείτε και χειρίζεστε σωστά τη μπαταρία. Φυλάξτε το υποβοηθούμενο με πεντάλ ποδήλατο μακριά από ελεύθερες φλόγες ή άλλες πηγές θερμότητας για να αποφύγετε την υπερθέρμανση της μπαταρίας. Μην αφήνετε ποτέ το υποβοηθούμενο με πεντάλ ποδήλατο εκτεθειμένο σε θερμοκρασίες παγετού. Η υπερβολική ζέστη και κρύο μπορεί να αποδυναμώσουν τη μπαταρία. Αποφύγετε την πλήρη εκφόρτιση της μπαταρίας. Είναι καλύτερο να επαναφορτίζετε τη μπαταρία όταν απομένει λίγη ακόμη φόρτιση. Αυτό παρατείνει τη διάρκεια ζωής της μπαταρίας. Όταν η φόρτιση είναι υπερβολικά χαμηλή, δεν μπορείτε να οδηγήσετε κανονικά. Αυτό μπορεί να προκαλέσει την απώλεια ελέγχου ή την πτώση του οδηγού. Βεβαιωθείτε ότι η μπαταρία φορτίζεται ανά τακτά διαστήματα, ακόμη και αν δεν χρησιμοποιείτε το υποβοηθούμενο με πεντάλ ποδήλατο για παρατεταμένο χρονικό διάστημα. Αυτό προφυλάσσει τη μπαταρία από ζημιά που μπορεί να προκληθεί λόγω χαμηλής τάσης για μεγάλο χρονικό διάστημα.353 Μέτρα προφύλαξης μπαταρίας: Η μπαταρία αποτελείται από κυψέλες ιόντων λιθίου και χημικά στοιχεία που είναι επικίνδυνα για την υγεία και το περιβάλλον. Μη χρησιμοποιείτε το υποβοηθούμενο με πεντάλ ποδήλατο εάν εκπέμπει μυρωδιά, ουσίες ή υπερβολική θερμότητα. Μην απορρίπτετε το υποβοηθούμενο με πεντάλ ποδήλατο ή τη μπαταρία μαζί με τα οικιακά απορρίμματα. Ο τελικός χρήστης είναι υπεύθυνος για τη σωστή απόρριψη του ηλεκτρικού και ηλεκτρονικού εξοπλισμού και των μπαταριών σύμφωνα με όλους τους ισχύοντες κανονισμούς. Τι να αποφεύγετε: Μην ανοίγετε τη μπαταρία και μην την αποσυναρμολογείτε, χτυπάτε, εκτοξεύετε, τρυπάτε και μην κολλάτε αντικείμενα επάνω της. Μην αγγίζετε τυχόν ουσίες που διαρρέουν από τη μπαταρία, διότι οι ουσίες αυτές είναι επικίνδυνες. Μην αφήνετε παιδιά ή κατοικίδια ζώα να έρχονται σε επαφή με τη μπαταρία. Αποφύγετε την υπερβολική φόρτιση, υπερβολική εκφόρτιση ή βραχυκύκλωση της μπαταρίας. Μη βυθίζετε και μην εκθέτετε τη μπαταρία σε νερό ή άλλο υγρό. Μην εκθέτετε τη μπαταρία σε υπερβολική θερμότητα ή κρύο. Μη εκθέτετε τη μπαταρία σε περιβάλλον που περιέχει εκρηκτικά αέρια ή φλόγες. Μην αφήνετε τη μπαταρία στη βροχή ή στο άμεσο ηλιακό φως ή μέσα σε ζεστό αυτοκίνητο υπό το φως του ηλίου. Μην επανασυναρμολογείτε ή αναδιαμορφώνετε τη μπαταρία. Μην κουβαλάτε και μην αποθηκεύετε τη μπαταρία μαζί με μεταλλικά αντικείμενα όπως τσιμπιδάκια μαλλιών, κολιέ, κτλ. Μην οδηγείτε το υποβοηθούμενο με πεντάλ ποδήλατο ενώ φορτίζεται. Μη χρησιμοποιείτε άλλους φορτιστές πέραν του γνήσιου354

14. Τεχνικά χαρακτηριστικά

Βάρος μπαταρίας Γενικές πληροφορίες Ηλεκτρικό σύστημα Διαστάσεις και Βάρος

Βάρος χωρίς μπαταρία

Διαστάσεις ηλεκτρικού ποδηλάτου Διαστάσεις συσκευασίας Δισκοβραχίονας

Οπίσθια σχάρα Μέγιστο φορτίο Σωλήνας καθίσματος

20" X 2.125" με ανακλαστική ταινία LED μπροστά 2.06kg μαγνήσιο, 6-ακτίνες LCD με επίπεδα υποστήριξης, φώτα ON / OFF, μετρητής χιλιομέτρων με σχετικές λειτουργίες 18.47kg

SAMSUNG 36V, 10.5Ah, 378Wh ενσωματωμένη στο πλαίσιο και αφαιρούμενη 1510 x 580 x 1070mm 830 x 420 x 620mm δίσκος 44T - 6 γρανάζια (14-16-18-21-24-28T) είσοδος: 100-240V, 50-60Hz ,2.5A / έξοδος: 42V, 2.0A πλαστικό, επανακλειόμενα 4/5 ώρες μαγνήσιο, αναδιπλούμενο έως 50 km, το στοιχείο αυτό εξαρτάται από τα εξής: επίπεδο υποστήριξης που χρησιμοποιείται, βάρος ποδηλάτη, μυϊκή δύναμη που εφαρμόζεται κατά τη χρήση των πεντάλ, πίεση ελαστικών, κλίση δρόμου, αριθμός στάσεων και επανεκκινήσεων 25 km/h μοντέλο comfort αλουμίνιο, αναδιπλούμενο

πίσω, πλαϊνό μοντέλο δεν περιλαμβάνεται δεν περιλαμβάνεται 110kg μηχανικός δίσκος SHIMANO 6 ταχυτήτων 36V, 250W, IP54, πίσω 20.53kg355 Επιτρεπόμενη ταχύτητα Η μέγιστη επιτρεπόμενη ταχύτητα βάσει νόμου είναι 25 km/h. Οποιαδήποτε παρέμβαση στη μονάδα ελέγχου που δεν είναι εξουσιοδοτημένη από τον κατασκευαστή, σημαίνει ότι ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τυχόν ζημιές που προκαλούνται σε άτομα ή/και αντικείμενα. Επίσης, συνεπάγεται ακύρωση της εγγύησης του προϊόντος που έχετε αγοράσει. Η μονάδα ελέγχου έχει προγραμματιστεί έτσι ώστε να μην επιτρέπονται αλλαγές στην παράμετρο της μέγιστης ταχύτητας. Κίνδυνος τραυματισμού Διατηρείτε ταχύτητα και συμπεριφορά που συνάδουν με τις ικανότητές σας, μη χρησιμοποιείτε ποτέ το υποβοηθούμενο με πεντάλ ποδήλατο με ταχύτητα πάνω από 25 km/h διότι μπορεί να προκαλέσετε σοβαρή ζημιά και τραυματισμό τόσο σε εσάς τους ίδιους όσο και σε άλλους ανθρώπους.

ΚΙΝΔΥΝΟΣ356 Απόρριψη ηλεκτρικού ή ηλεκτρονικού εξοπλισμού στο τέλος της ζωής του (εφαρμόζεται σε όλες τις χώρες της Ευρωπαϊκής Ένωσης και σε άλλα ευρωπαϊκά συστήματα με διαφοροποιημένα συστήματα συλλογής) Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία υποδεικνύει ότι το προϊόν δεν πρέπει να θεωρείται κοινό οικιακό απόβλητο, αλλά αντίθετα πρέπει να μεταφέρεται σε κατάλληλο κέντρο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού

Εάν η απόρριψη αυτού του προϊόντος γίνεται σωστά, προστατεύετε το περιβάλλον και την ανθρώπινη υγεία από τις πιθανές αρνητικές επιπτώσεις που μπορεί προκαλούνταν σε αντίθετη περίπτωση. Η ανακύκλωση υλικών συμβάλλει στη διατήρηση των φυσικών πόρων. Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, μπορείτε να επικοινωνήσετε με την τοπική υπηρεσία διάθεσης αποβλήτων ή με το κατάστημα από όπου αγοράσατε το

Σε κάθε περίπτωση, είναι απαραίτητη η απόρριψη του προϊόντος σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα αγοράς. Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία υποδεικνύει ότι το προϊόν δεν πρέπει να θεωρείται κοινό οικιακό απόβλητο, αλλά αντίθετα πρέπει να μεταφέρεται σε κατάλληλο κέντρο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Εάν η απόρριψη αυτού του προϊόντος γίνεται σωστά, προστατεύετε το περιβάλλον και την ανθρώπινη υγεία από τις πιθανές αρνητικές επιπτώσεις που μπορεί προκαλούνταν σε αντίθετη περίπτωση. Η ανακύκλωση υλικών συμβάλλει στη διατήρηση των φυσικών

Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, μπορείτε να επικοινωνήσετε με την τοπική υπηρεσία διάθεσης αποβλήτων ή με το κατάστημα από όπου αγοράσατε το προϊόν. Σε κάθε περίπτωση, είναι απαραίτητη η απόρριψη του προϊόντος σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα αγοράς. ΠΡΟΣΟΧΗ357 Απόρριψη χρησιμοποιημένων μπαταριών (εφαρμόζεται σε όλες τις χώρες της Ευρωπαϊκής Ένωσης και σε άλλα ευρωπαϊκά συστήματα με διαφοροποιημένα συστήματα συλλογής) Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία υποδεικνύει ότι η μπαταρία δεν πρέπει να συγκαταλέγεται στα συνήθη οικιακά απορρίμματα. Σε ορισμένους τύπους μπαταρίας, το σύμβολο αυτό μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Τα χημικά σύμβολα για τον υδράργυρο (Hg) ή τον μόλυβδο (Pb) προστίθενται εάν η μπαταρία περιέχει πάνω από 0,0005% υδράργυρο ή 0,004% μόλυβδο. Εάν η απόρριψη των μπαταριών γίνεται σωστά, προστατεύετε το περιβάλλον και την υγεία από τις πιθανές αρνητικές επιπτώσεις που μπορεί να προκαλούνταν σε περίπτωση μη σωστής διαχείρισης των αποβλήτων. Η ανακύκλωση υλικών συμβάλλει στη διατήρηση των φυσικών πόρων. Εάν, για λόγους ασφάλειας, απόδοσης ή προστασίας δεδομένων, τα προϊόντα απαιτούν σταθερή σύνδεση σε εσωτερική μπαταρία/στοιχείο, η αντικατάσταση θα πρέπει να γίνεται αποκλειστικά από εξειδικευμένο προσωπικό σέρβις. Στο τέλος της ζωής του προϊόντος, παραδώστε το σε ένα κέντρο συλλογής κατάλληλο για απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Με αυτόν τον τρόπο επιβεβαιώνετε ότι και η μπαταρία που περιέχεται μέσα σε αυτό απορρίπτεται σωστά. Για πιο λεπτομερείς πληροφορίες σχετικά με την απόρριψη της χρησιμοποιημένης μπαταρίας ή του προϊόντος, μπορείτε να επικοινωνήσετε με την τοπική υπηρεσία διάθεσης αποβλήτων ή με το κατάστημα από όπου αγοράσατε το προϊόν. Σε κάθε περίπτωση, είναι απαραίτητη η απόρριψη του προϊόντος σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα αγοράς. ΠΡΟΣΟΧΗ358 Όλα τα προϊόντα καλύπτονται από τη «Νομική Εγγύηση συμμόρφωσης» σύμφωνα με την Οδηγία 2011/83/ΕΕ. Η Νομική Εγγύηση προορίζεται για τους καταναλωτές. Επομένως ισχύει μόνο για τους χρήστες που πραγματοποίησαν την αγορά του προϊόντος για σκοπούς που δεν σχετίζονται με την πιθανή διεξαγωγή επιχειρηματικής, εμπορικής, βιοτεχνικής ή επαγγελματικής δραστηριότητας. Για όσους πραγματοποίησαν την αγορά των Προϊόντων και δεν έχουν την ιδιότητα του καταναλωτή, θα ισχύει η εγγύηση για ελαττώματα του προϊόντος που πωλείται, η εγγύηση για μη ύπαρξη της υποσχόμενης και ουσιαστικής ποιότητας, καθώς και άλλες εγγυήσεις που προβλέπονται από τον αστικό κώδικα με τους αντίστοιχους όρους, ποινές και περιορισμούς. Ο Πωλητής (και, επομένως, όσον αφορά την αγορά των Προϊόντων, ο Μεταπωλητής που πούλησε το Προϊόν στον χρήστη) φέρει ευθύνη απέναντι στον καταναλωτή για την ύπαρξη οποιασδήποτε έλλειψης συμμόρφωσης τη στιγμή της παράδοσης του προϊόντος και εντός δύο ετών από την ημερομηνία της παράδοσης. Η έλλειψη συμμόρφωσης πρέπει να καταγγέλλεται στον πωλητή, υπό την ποινή της κατάπτωσης της εγγύησης, εντός δύο μηνών από την ημερομηνία που διαπιστώθηκε. Εκτός εάν αποδειχθεί το αντίθετο, εικάζεται ότι η έλλειψη συμμόρφωσης που διαπιστώνεται εντός έξι μηνών από την παράδοση του προϊόντος υπήρχε ήδη κατά την ημερομηνία εκείνη, εκτός εάν αυτή η εικασία δεν συνάδει με τη φύση του προϊόντος ή με τη φύση της έλλειψης συμμόρφωσης. Ξεκινώντας από τον έβδομο μήνα μετά την παράδοση του προϊόντος, αποτελεί υποχρέωση του καταναλωτή να αποδείξει ότι η έλλειψη συμμόρφωσης υπήρχε ήδη κατά την παράδοση του προϊόντος. Προκειμένου να επωφεληθεί από τη Νομική Εγγύηση, ο αγοραστής πρέπει πρώτα να παρέχει απόδειξη των ημερομηνιών αγοράς και παράδοσης των προϊόντων. Επομένως, συνιστάται ο αγοραστής να φυλάσσει όλα τα έγγραφα που μπορούν να επιβεβαιώσουν τις ημερομηνίες αγοράς και παράδοσης (π.χ.: απόδειξη αγοράς, τιμολόγιο, e-mail επιβεβαίωσης παραγγελίας). Τυχόν ελαττώματα ή δυσλειτουργίες που προκαλούνται από τυχαία συμβάντα ή/και συμβάντα που αποδίδονται στην ευθύνη του Αγοραστή ή από χρήση του Προϊόντος που δεν συμμορφώνεται με την προβλεπόμενη χρήση του ή/και σύμφωνα με όσα προβλέπονται στα τεχνικά έγγραφα που συνοδεύουν το Προϊόν, ή λόγω αποτυχίας ρύθμισης των μηχανικών εξαρτημάτων, φυσικής φθοράς και σχισίματος των υλικών που φθείρονται εύκολα ή λόγω σφαλμάτων κατά τη συναρμολόγηση, έλλειψης συντήρησης ή/ και χρήσης που δεν συμμορφώνεται με τις οδηγίες Για παράδειγμα, τα παρακάτω πρέπει να θεωρείται πως δεν καλύπτονται από τη Νομική Εγγύηση που αφορά τα Προϊόντα: - ζημιές που προκαλούνται από χτυπήματα, τυχαία πτώση ή σύγκρουση, διάτρηση, - ζημιές που προκαλούνται από χρήση, έκθεση ή αποθήκευση σε μη κατάλληλο περιβάλλον (π.χ.: παρουσία βροχής ή/και λάσπης, έκθεση σε υγρασία ή υπερβολική ζέστη, επαφή με άμμο ή άλλες ουσίες), - ζημιές που οφείλονται σε μη σωστή ρύθμιση κατά την προετοιμασία για κυκλοφορία ή/και συντήρηση των μηχανικών εξαρτημάτων (μηχανικό δισκόφρενο, τιμόνι, ελαστικά, κτλ.),

15. Όροι εγγύησης359

- εσφαλμένη εγκατάσταση ή/και εσφαλμένη συναρμολόγηση μερών ή/και εξαρτημάτων, εξαιρουμένης της περίπτωσης κατά την οποία η εγκατάσταση ή/και συναρμολόγηση έχουν εκτελεστεί από τον πωλητή ή υπό την ευθύνη του ή/και έχουν εκτελεστεί από τον καταναλωτή αλλά το σφάλμα της εγκατάστασης ή/και συναρμολόγησης αποδίδεται σε ελλείψεις των οδηγιών εγκατάστασης, - φυσική φθορά και σχίσιμο των αναλώσιμων υλικών: μηχανικό δισκόφρενο (π.χ. τακάκια, δαγκάνες, δίσκος, καλώδια), ελαστικά, πλατφόρμες, παρεμβύσματα, ρουλεμάν, λυχνίες led και λαμπτήρες, σταντ, κουμπιά, λασπωτήρες, στοιχεία από καουτσούκ (πλατφόρμα), συνδέσεις καλωδίων, σχάρες και αυτοκόλλητα, κτλ., - μη σωστή συντήρηση ή/και μη σωστή χρήση της μπαταρίας του Προϊόντος, - παραποίηση ή/και παραβίαση εξαρτημάτων του Προϊόντος, - εσφαλμένη ή ακατάλληλη συντήρηση ή τροποποίηση του Προϊόντος, - ακατάλληλη χρήση του Προϊόντος (π.χ.: υπερβολικό φορτίο, χρήση σε διαγωνισμούς ή/ και χρήση για εμπορική δραστηριότητα ή ενοικίαση), - συντήρηση, επισκευή ή/και τεχνικές εργασίες στο Προϊόν που εκτελούνται από μη εξουσιοδοτημένους τρίτους, - ζημιές στα Προϊόντα που προκαλούνται κατά τη μεταφορά, εφόσον αυτή εκτελείται από τον Αγοραστή, - ζημιές ή/και ελαττώματα που οφείλονται στη χρήση μη γνήσιων ανταλλακτικών. Σε περίπτωση που ένα αγορασμένο Προϊόν, κατά τη διάρκεια της περιόδου ισχύος της Νομικής Εγγύησης, παρουσιάσει κάποια έλλειψη συμμόρφωσης, ο Αγοραστής θα πρέπει να επικοινωνήσει με τον πωλητή, ο οποίος θα απαντήσει άμεσα σχετικά με την καταγγελλόμενη έλλειψη συμμόρφωσης, υποδεικνύοντας τη συγκεκριμένη διαδικασία που θα πρέπει να ακολουθηθεί, λαμβάνοντας επίσης υπόψη την κατηγορία στην οποία το Προϊόν ανήκει ή/και το ελάττωμα που αναφέρεται.360 Δήλωση Συμμόρφωσης M.T. Distribution S.r.l. Indirizzo: Via Bargellino 10, 40012 Calderara di Reno (BO), Italia Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του Κατασκευαστή Συμμορφώνεται με τις απαιτήσεις των Οδηγιών του Συμβουλίου για την προσέγγιση των νομοθεσιών των μελών κρατών αναφορικά με την Οδηγία 2014/30/ΕΕ του Συμβουλίου περί Ηλεκτρομαγνητικής Συμβατότητας Οδηγία 2006/42/ΕΚ περί Μηχανών (MD) Πρότυπα Δοκιμών: EN 15194: 2017 EN 55014-1: 2017 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 55014-2: 2015 Όνομα εργοστασίου: ONEBOT CYCLES Sp.zo.o Διεύθυνση εργοστασίου: Prologis Park Wrocław 1, building DC 1 A, Magazynowa 1 street, 55-040 Bielany Wroclawskie, Πολωνία Ημερομηνία: 07/01/2020 Ο τεχνικός φάκελος είναι διαθέσιμος στην κεντρική έδρα της ΕΕ Τόπος Δήλωσης: Μπολόνια, Ιταλία Όνομα και Επώνυμο: Alessandro Summa Θέση: CEO

MT DISTRIBUTION S.R.L

Via Bargellino 10, 40012, Calderara di Reno (BO), Ιταλία Εξουσιοδοτημένο άτομο: Alessandro Summa Θέση: CEO

Η παρούσα δήλωση συμμόρφωσης εφαρμόζεται αποκλειστικά για τα Ηλεκτρικά Ποδήλατα που πωλούνται σε χώρες που τηρούν τις οδηγίες με τη σήμανση CE. Επωνυμία Προϊόντος Μοντέλο Προϊόντος Περιγραφή προϊόντος Ονομαστική τάση/ισχύς Ducati MG-20 Ηλεκτρικό Ποδήλατο Προϊόν: DC 36V, 250W Alessandro Summa361 Navodila za uporabo in vzdrževanje Pred uporabo kolesa ga je treba pravilno in pravilno sestaviti ter preveriti v vseh njegovih delih. Garancija ne krije poškodb pri montaži ali nepravilnega vzdrževanja. Za več informacij, tehnično podporo in pomoč se obrnite na svojega prodajalca ali obiščite spletno stran www.ducatiurbanemobility.it Slovenščina zložljivo e-kolo362 Vsebina
