K 5 UM - υψηλής πίεσης καθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καθαριστικό υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	K 5 UM
Τάση	220-240 V ~50-60 Hz
Ισχύς σύνδεσης	2,1 kW
Πίεση λειτουργίας	12 MPa
Μέγιστη επιτρεπόμενη πίεση	14,5 MPa
Ονομαστική παροχή νερού	6,7 l/min
Μέγιστη παροχή νερού	8,3 l/min
Παροχή απορρυπαντικού	0,3 l/min
Μέγιστη πίεση τροφοδοσίας	1,2 MPa
Μέγιστη θερμοκρασία τροφοδοσίας	40 °C
Μέγιστο ύψος αναρρόφησης	0,5 m
Διαστάσεις (Μ × Π × Υ)	310 × 336 × 860 mm
Βάρος λειτουργίας	9,5 kg
Κλάση προστασίας	II
Βαθμός προστασίας	IPX5
Στάθμη ηχητικής πίεσης LpA	79 dB(A)
Στάθμη ηχητικής ισχύος LWA	95 dB(A)
Διατάξεις ασφαλείας	Κύριος διακόπτης, κλείδωμα λαβής-πιστολιού, βαλβίδα εκτόνωσης με πιεσοστάτη, διακόπτης κινητήρα
Κύριες λειτουργίες	Υψηλή πίεση, χαμηλή πίεση με απορρυπαντικό, περιστρεφόμενη βούρτσα πλύσης, ακροφύσιο αφρού
Περιλαμβανόμενα αξεσουάρ	Λόγχη Vario Power, λόγχη Rotabuse, περιστρεφόμενη βούρτσα πλύσης, ακροφύσιο αφρού, δοχείο απορρυπαντικού
Συνιστώμενη συντήρηση	Τακτικός καθαρισμός του φίλτρου εισόδου νερού και του φίλτρου απορρυπαντικού
Σύμφωνη χρήση	Ιδιωτικός καθαρισμός μηχανημάτων, οχημάτων, κτιρίων, προσόψεων, βεραντών, εργαλείων κήπου
Εγγύηση	Σύμφωνα με τις συνθήκες της χώρας, επικοινωνήστε με τον μεταπωλητή ή εξουσιοδοτημένο κέντρο σέρβις

Συχνές ερωτήσεις - K 5 UM Kärcher

Πώς να εξαερώσετε τη συσκευή πριν από την πρώτη χρήση;

Πριν από τη χρήση, ανοίξτε τη βρύση νερού, θέστε τον διακόπτη στο I/ON, ξεκλειδώστε τη λαβή-πιστόλι και τραβήξτε τον μοχλό. Αφήστε το νερό να τρέξει χωρίς ακροφύσιο για 2 λεπτά το πολύ μέχρι να μην υπάρχουν φυσαλίδες. Αφήστε τον μοχλό και κλειδώστε.

Τι να κάνω εάν η συσκευή δεν ανεβάζει πίεση;

Ελέγξτε τη ρύθμιση πίεσης στη λόγχη (στρέψτε προς HARD). Βεβαιωθείτε ότι η παροχή νερού είναι επαρκής (ελάχ. 9 l/min). Καθαρίστε το φίλτρο εισόδου νερού με μια πένσα. Εάν χρειαστεί, εξαερώστε τη συσκευή χωρίς τον εύκαμπτο σωλήνα υψηλής πίεσης.

Πώς να καθαρίσετε το φίλτρο εισόδου νερού;

Κλείστε τη συσκευή και αποσυνδέστε το φις. Αφαιρέστε τον σύνδεσμο νερού, βγάλτε το φίλτρο με μια πένσα, καθαρίστε το κάτω από τρεχούμενο νερό και τοποθετήστε το ξανά. Προσέξτε να μην καταστρέψετε το φίλτρο.

Μπορούμε να αναρροφήσουμε νερό από δεξαμενή ή λίμνη;

Ναι, με το κιτ αναρρόφησης Kärcher (αξεσουάρ). Το μέγιστο ύψος αναρρόφησης είναι 0,5 m. Γεμίστε τον εύκαμπτο σωλήνα αναρρόφησης με νερό, βιδώστε τον στον σύνδεσμο νερού της συσκευής και βυθίστε τον στην πηγή. Στη συνέχεια, εξαερώστε τη συσκευή.

Τι είδους απορρυπαντικό να χρησιμοποιήσω και πώς;

Χρησιμοποιήστε μόνο εγκεκριμένα απορρυπαντικά Kärcher. Ρίξτε το διάλυμα στο δοχείο (τηρήστε τη δοσολογία). Χρησιμοποιήστε τη λόγχη Vario Power στη θέση SOFT για χαμηλή πίεση. Ψεκάστε πάνω στην ξηρή επιφάνεια, αφήστε το να δράσει, στη συνέχεια ξεπλύνετε με υψηλή πίεση.

Πώς να αποθηκεύσω τη συσκευή το χειμώνα για να αποφύγω τον παγετό;

Αδειάστε εντελώς το νερό από τη συσκευή: θέστε την σε λειτουργία χωρίς εύκαμπτο υψηλής πίεσης και χωρίς παροχή νερού για 1 λεπτό το πολύ. Φυλάξτε τη συσκευή και τα αξεσουάρ σε χώρο προστατευμένο από τον παγετό. Καθαρίστε επίσης το φίλτρο απορρυπαντικού.

Τι κάνω σε περίπτωση διαρροής νερού στη συσκευή;

Μια μικρή διαρροή μπορεί να είναι φυσιολογική. Εάν η διαρροή είναι σημαντική, κλείστε τη συσκευή, αποσυνδέστε την και επικοινωνήστε με το εξουσιοδοτημένο σέρβις της Kärcher.

Πώς να αλλάξω το ακροφύσιο ή τη λόγχη;

Αφήστε τον μοχλό της λαβής-πιστολιού και κλειδώστε τον. Αφαιρέστε τη λόγχη στρέφοντάς την κατά 90° και τραβώντας. Εισαγάγετε τη νέα λόγχη και στερεώστε την με περιστροφή 90° μέχρι το κλικ.

Ποια απόσταση ασφαλείας πρέπει να τηρείται από βαμμένες επιφάνειες;

Διατηρήστε απόσταση τουλάχιστον 30 cm μεταξύ της λόγχης και των βαμμένων επιφανειών για να αποφύγετε ζημιές. Χρησιμοποιήστε τη λόγχη Vario Power στη θέση SOFT για ευαίσθητες επιφάνειες.

Πώς να χρησιμοποιήσω την περιστρεφόμενη βούρτσα πλύσης;

Εισαγάγετε την περιστρεφόμενη βούρτσα πλύσης στη λαβή-πιστόλι και στερεώστε την με περιστροφή 90°. Βεβαιωθείτε ότι είναι απαλλαγμένη από βρωμιές για να αποφύγετε γρατσουνιές στις επιφάνειες. Είναι ιδιαίτερα κατάλληλη για τον καθαρισμό αυτοκινήτων.

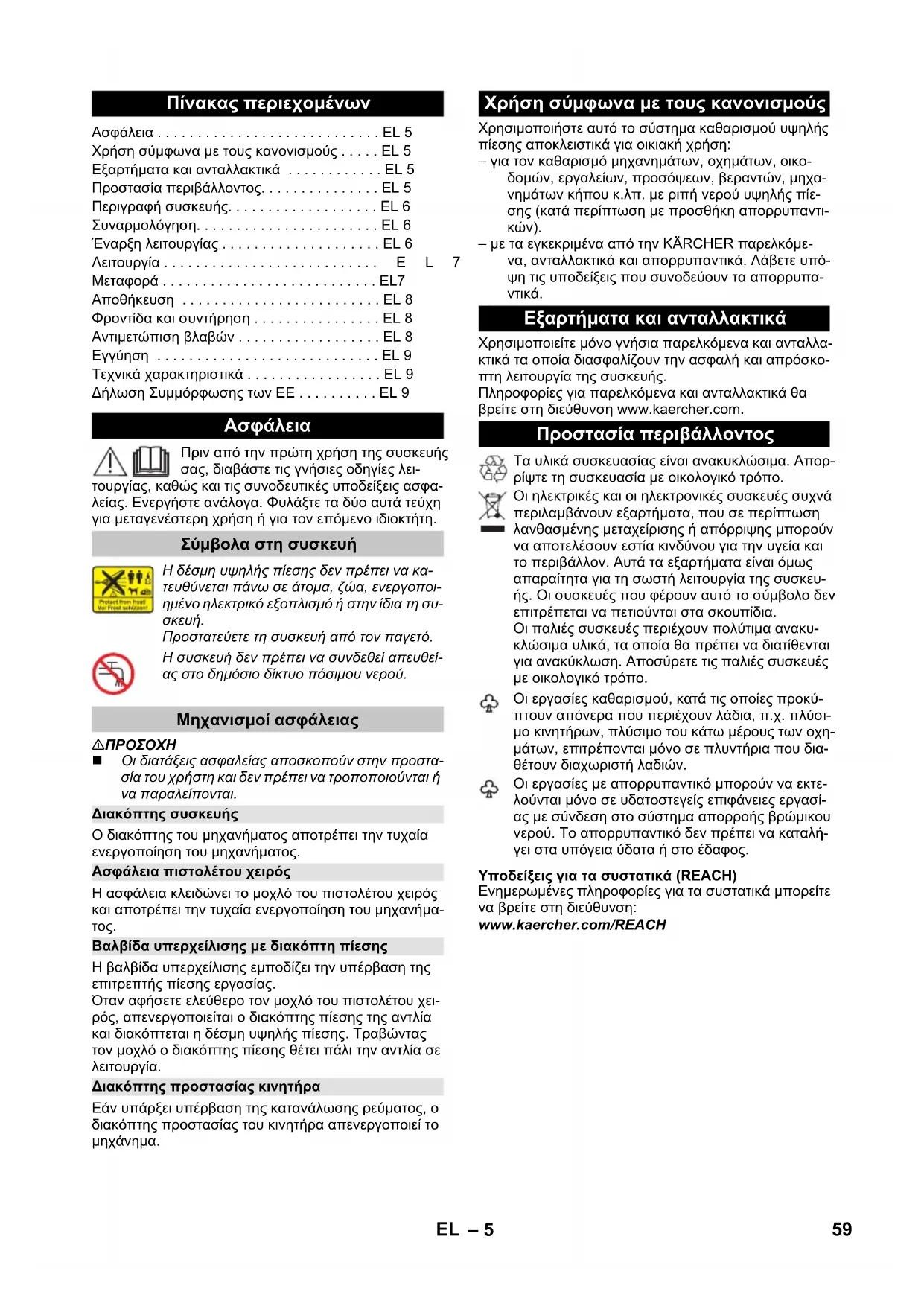

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 5 UM Kärcher

Πίνακας περιεχομένων

Ασφάλεια .... EL 5

Χρήση σύμφωνα με τους κανονισμούς ..... EL 5

Εξαρτήματα και ανταλλακτικά .... EL 5

Προστασία περιβάλλοντος. . . . . . . . . . . . . . . . . EL 5

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

'Εναρξη λειτουργίας .... EL 6

Λειτουργία E L 7

Μεταφορά .... EL7

Αποθήκευση EL 8

Φροντίδα και συντήρηση .... EL 8

Αντιμετώπιση βλαβών .... EL 8

Εγγύηση EL 9

Τεχνικά χαρακτηριστικά .... EL 9

Δήλωση Συμμόρφωσης των ΕΕ . . . . . . . . . EL 9

Ασφάλεια

Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις γνήσιες οδηγίες λει-

τουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Σύμβολα στη συσκευή

Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Προστατεύετε τη συσκευή από τον παγετό.

Η συσκευή δεν πρέπει να συνδεθεί απευθεί- ας στο δημόσιο δίκτυο πόσιμου νερού.

Μηχανισμοί ασφάλειας

ΔΠΡΟΣΟΧΗ

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται.

Διακόπτης συσκευής

Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος.

Ασφάλεια πιστολέτου χειρός

Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας.

Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χει- ρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

Διακόπτης προστασίας κινητήρα

Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το μηχάνημα.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση:

– για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κατά περίπτωση με προσθήκη απορρυπαντικών).

– με τα εγκεκριμένα από την ΚÄRCHER παρελκόμενα, ανταλλακτικά και απορρυπαντικά. Λάβετε υπόψη τις υποδείξεις που συνοδεύουν τα απορρυπαντικά.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Αποσύρετε τις παλιές συσκευές με οικολογικό τρόπο.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών.

Οι εργασίες με απορρυπαντικό μπορούν να εκτελούνται μόνο σε υδατοστεγείς επιφάνειες εργασίας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Ο παρεχόμενος εξοπλισμός της συσκευής (ανάλογα με το μοντέλο) απεικονίζεται στη συσκευασία. Αυτό το εγχειρίδιο λειτουργίας περιγράφει όλες τις πιθανές παραλλαγές.

Εικόνες, βλ. σελίδα 2

1 Σύνδεση νερού με ενσωματωμένη σίτα
2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε- ρού
3 Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής πίεσης

4 Σύνδεση υψηλής πίεσης

5 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

6 Δεξαμενή απορρυπαντικού

7 Θήκη φύλαξης του πιστολέτου χειρός

8 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού

9 Λαβή μεταφοράς

10 Θήκη φύλαξης του σωλήνα ρίψης
11 Αγωγός σύνδεσης δικτύου με ρευματολήπτη
12 Τροχός μεταφοράς
13 Πιστολέτο χειρός
14 Ασφάλεια πιστολέτου χειρός
15 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα υψηλής πίεσης από το πιστολέτο χειρός

16 Ελαστικός σωλήνας υψηλής πίεσης

17 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power)
Για τις συνηθέστερες εργασίες καθαρισμού Η πίεση εργασίας μπορεί να αυξάνεται αδιαβάθμη- τα από "SOFT" μέχρι 'HARD". Για τη ρύθμιση της πίεσης εργασίας, αφήστε τη σκανδάλη του πιστο- λέτου υψηλής πίεσης και περιστρέψτε το σωλήνα ρίψης στην επιθυμητή θέση. Ενδείκνυται για εργασία με απορρυπαντικό.

\* Προαιρετικό

18 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους
19 Περιστρεφόμενη βούρτσα πλυσίματος Ιδιαίτερα κατάλληλο για τον καθαρισμό αυτοκινή- των.
20 Ακροφύσιο αφρού με δοχείο απορρυπαντικού Το απορρυπαντικό αναρροφάται από το δοχείο και δημιουργείται ένας ισχυρός αφρός απορρυπαντικού.

Επιπροσθέτως απαραίτητο

Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο.

– Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm)

– Μήκος τουλάχιστον 7,5 m.

Συναρμολόγηση

Εικόνες, βλ. σελίδα 3

→ Εικόνες A F Πριν την ενεργοποίηση συναρμολογήστε στο μηχά- νημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.
→ Συνδέστε τον ταχυσύνδεσμο του ελαστικού σωλήνα υψηλής πίεσης στη σύνδεση υψηλής πίεσης.
→ Εικόνα G Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρακτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης.

→ Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

'Εναρξη λειτουργίας

→ Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.
→ Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στον ταχυσύνδεσμο, έως ότου κλειδώσει με το χαρακτηριστικό ήχο.
Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης.
Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.
→ Εισάγετε τον ρευματολήπτη στην πρίζα.

Παροχή νερού

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη- ριστικά.

ΠΡΟΣΟΧΗ

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Παροχή νερού από τον αγωγό νερού

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης.

→ Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού.
→ Συνδέστε τον ελαστικό σωλήνα νερού στην παρο- χή νερού.
→ Ανοίξτε εντελώς τη βάνα νερού.

Αναρρόφηση νερού από ανοιχτό δοχείο

Σημείωση: Το ύψος αναρρόφησης ανέρχεται σε 0,5 m. Το παρόν μηχάνημα καθαρισμού υψηλής πίεσης ενδείκνυται για χρήση με τον ελαστικό σωλήνα αναρρόφησης της KARCHER με βαλβίδα αντεπτιστροφής (ειδικός εξοπλισμός, κωδ. παραγγελίας 2.643-100) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλ. τεχνικά χαρακτηριστικά).

→ Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.
→ Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νε- ρό.
→ Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμβριων υδάτων).

Εξαέρωση της συσκευής πριν από τη λειτουργία.

→ Ενεργοποιήστε το μηχάνημα στο „I/ON“.
→ Απασφαλίστε τον μοχλό του πιστολέτου χειρός.
→ Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία.
→ Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός.
→ Ελευθερώστε τον μοχλό του πιστολέτου. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα.
→ Ασφαλίστε το μοχλό του πιστολέτου χειρός.

Λειτουργία

ΠΡΟΣΟΧΗ

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

Λειτουργία με υψηλή πίεση

ΔΠΡΟΣΟΧΗ

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 στ από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

ΠΡΟΣΟΧΗ

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινήτων, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης.

→ Εισάγετε το σωλήνα ρίψης στο πιστολέτο χειρός και στερεώστε τον περιστρέφοντάς τον κατά 90°.
→ Ενεργοποιήστε το μηχάνημα στο „I/ON“.
→ Απασφαλίστε τον μοχλό του πιστολέτου χειρός.
→ Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα.

Λειτουργία με βούρτσα πλυσίματος

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στη βαφή

Κατά την εργασία με βούρτσα πλυσίματος, η βούρτσα πρέπει να είναι απαλλαγμένη από ρύπους ή άλλα σωματίδια.

→ Τοποθετήστε τη βούρτσα πλυσίματος στο πιστολέτο χειρός και στερεώστε την με περιστροφή 90°.

Υπόδειξη: Αν χρειάζεται, μπορούν να χρησιμοποιη- θούν και οι βούρτσες πλυσίματος με απορρυπαντικό.

Λειτουργία με απορρυπαντικό

Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό- νον υπό χαμηλή πίεση.

ΔΚΙΝΔΥΝΟΣ

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας.

→ Γεμίστε τη δεξαμενή απορρυπαντικού με διάλυμα απορρυπαντικού (λάβετε υπόψη τις συστάσεις δοσολογίας στη συσκευασία του απορρυπαντικού).
→ Σφραγίστε τη δεξαμενή απορρυπαντικού με το κάλυμμα.
→ Ασφαλίστε τη δεξαμενή απορρυπαντικού στο μη- χάνημα.
→ Χρησιμοποιήστε έναν σωλήνα εκτόξευσης με ελεγκτή πίεσης (Vario Power).
→ Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην κατεύθυνση "SOFT".

Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής.

Προτεινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης.

Προαιρετικό

Ακροφύσιο αφρού

→ Γεμίστε το δοχείο απορρυπαντικού του ακροφυσίου αφρού με διάλυμα απορρυπαντικού (λάβετε υπόψη τις συστάσεις δοσολογίας στη συσκευασία του απορρυπαντικού).
→ Συνδέστε το ακροφύσιο αφρού με το δοχείο απορ- ρυπαντικού.
→ Τοποθετήστε το ακροφύσιο ατμού στο πιστολέτο χειρός και στερεώστε το περιστρέφοντάς το κατά 90°.

Διακοπή λειτουργίας

→ Ελευθερώστε τον μοχλό του πιστολέτου.
→ Ασφαλίστε το μοχλό του πιστολέτου χειρός.
→ Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός.
→ Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνημα στη θέση „0/OFF“.

Τερματισμός λειτουργίας

ΔΠΡΟΣΟΧΗ

Αποσυνδέετε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή μόνο όταν δεν υπάρχει πίεση στο σύστημα.

→ Μετά την εργασία με απορρυπαντικό: Ενεργοποιήστε τη συσκευή για 1 λεπτό, ώστε να πραγματοποιήσει έκπλυση.
→ Ελευθερώστε τον μοχλό του πιστολέτου.
→ Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
→ Αποσυνδέστε το ρευματολήπτη από την πρίζα.
→ Κλείστε τη βρύση
→ Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε την εναπομένουσα πίεση του συστήματος.
→ Ασφαλίστε το μοχλό του πιστολέτου χειρός.
→ Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής νερού.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

Μεταφορά με το χέρι

→ Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά σε οχήματα

→ Αδειάστε το δοχείο απορρυπαντικού.
→ Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Φύλαξη της συσκευής

Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα.

→ Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.
→ Πιέστε το περίβλημα του ταχυσυνδέσμου του ελαστικού σωλήνα υψηλής πίεσης προς την κατεύθυνση του βέλους και τραβήξτε τον ελαστικό σωλήνα υψηλής πίεσης.
→ Πιέστε το πλήκτρο απόσπασης του πιστολέτου χει- ρός και αφαιρέστε τον ελαστικό σωλήνα υψηλής πί- εσης από το πιστολέτο χειρός.
→ Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός.
→ Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτήματα στο μηχάνημα.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν σε περίπτωση παγετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκόμενα και προστατέψτε τα από τον παγετό.

Για να αποφύγετε τις βλάβες:

→ Αδειάστε εντελώς το νερό από το μηχάνημα: Ενεργοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλήνα παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνημα.
→ Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επικρατεί παγετός.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας.

■ Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Καθαρισμός του φίλτρου σύνδεσης νερού

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού. ΠΡΟΣΟΧΗ

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

→ Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.
→ Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια.
→ Καθαρίστε το φίλτρο με τρεχούμενο νερό.
→ Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού.

Καθαρισμός του φίλτρου απορρυπαντικού

Πριν από την αποθήκευση για μεγάλο χρονικό διάστημα π.χ. το χειμώνα:

→ Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού και ξεπλύνετέ το κάτω από τρεχούμενο νερό.

Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

→ Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Η συσκευή δεν λειτουργεί

→ Η συσκευή τίθεται σε λειτουργία με τράβηγμα της σκανδάλης του πιστολέτου χειρός.
→ Ελέγξε τε έάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος.
→ Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν βλάβες.

Η συσκευή δεν αναπτύσσει πίεση

→ Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.
→ Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμενου νερού.
→ Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό.
→ Εξαέρωση της συσκευής: Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίεσης σταματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συσκευή εκτός λειτουργίας και συνδέστε πάλι τον ελαστικό σωλήνα υψηλής πίεσης.

'Εντονες διακυμάνσεις πίεσης

→ Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά με νερό.
→ Ελέγξτε την ποσότητα προσαγωγής νερού.

Το μηχάνημα δεν είναι στεγανό

→ Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

→ Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην κατεύθυνση "SOFT".
→ Καθαρίστε το φίλτρο στον ελαστικό σωλήνα απορ- ρυπαντικού.
→ Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού για τυχόν τσακίσματα.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση
Τάση 220-240	V1~50-60 Hz
Ισχύς σύνδεσης 2,1 kW
Βαθμός προστασίας IP X5
Κατηγορία προστασίας II	回
Ασφάλεια δικτύου (βραδείας τήξης) 10 A
Υδραυλική σύνδεση
Πίεση προσαγωγής (μέγ.) 1,2 MPa
Θερμοκρασία προσαγωγής (μέγ.) 40 °C
Ποσότητα προσαγωγής (ελάχ.) 9 l/min
Μέγ. ύψος αναρρόφησης 0,5 m
Στοιχεία ισχύος
Πίεση λειτουργίας 12 MPa
Μέγ. επιτρεπόμενη πίεση 14,5 MPa
Παροχή, νερό 6,7 l/min
Παρεχόμενη ποσότητα, μέγιστη 8,3 l/min
Παροχή, απορρυπαντικό	0,3 l/min
Δύναμη οπισθοδρόμησης πιστολέ- του χειρός	17 N
Διαστάσεις και βάρη
Μήκος	310 mm
Πλάτος	336 mm
Ύψος	860 mm
Βάρος, έτοιμο για λειτουργία με εξαρ- τήματα	9,5 kg
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίοναΑβεβαιότητα K	<2,5 m/s20,6 m/s2
Επιτρεπόμενη στάθμη ηχητικής ισχύ-ος L_ pA Αβεβαιότητα K_ pA	79 dB(A)3 dB(A)
Επιτρεπόμενη στάθμη ηχητικής ισχύ-ος L_ WA + Αβεβαιότητα K_ WA	95 dB(A)
Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (EE)2019/1781 Παράρτημα I Τμήμα 2 (12): j)

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης Τύπος: 1.950-xxx

Σχετικές οδηγίες των ΕΕ

2014/30/EE

2006/42/EK (+2009/127/EK)

2011/65/EE

2000/14/EK

2009/125/EK

Εφαρμοστέοι κανονισμοί

(EE) 2019/1781

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 92

Εγγυημένη: 95

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser

Alfred Kärcher SE & Co. KG
