ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 4 Full Control Home&Pipe Kärcher

2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 88 Taattu: 90 Winnenden, 2018/10/01 Chairman of the Board of Management Director Regulatory Affairs & Certification 69FI– 5 Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις γνήσιες οδηγίες λει- τουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφα- λείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Οι διατάξεις ασφαλείας αποσκοπούν στην προστα- σία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκα- σμού χειρός και αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκα- σμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώ- ντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το

Χρησιμοποιήστε αυτό το απορρυπαντικό υψηλής πίε- σης αποκλειστικά για το νοικοκυριό. – για τον καθαρισμό μηχανημάτων, οχημάτων, οικο- δομών, εργαλείων, προσόψεων, βεραντών, μηχα- νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε- σης (κατά περίπτωση με προσθήκη απορρυπαντι-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε- να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό- ψη τις υποδείξεις που συνοδεύουν τα απορρυπα-

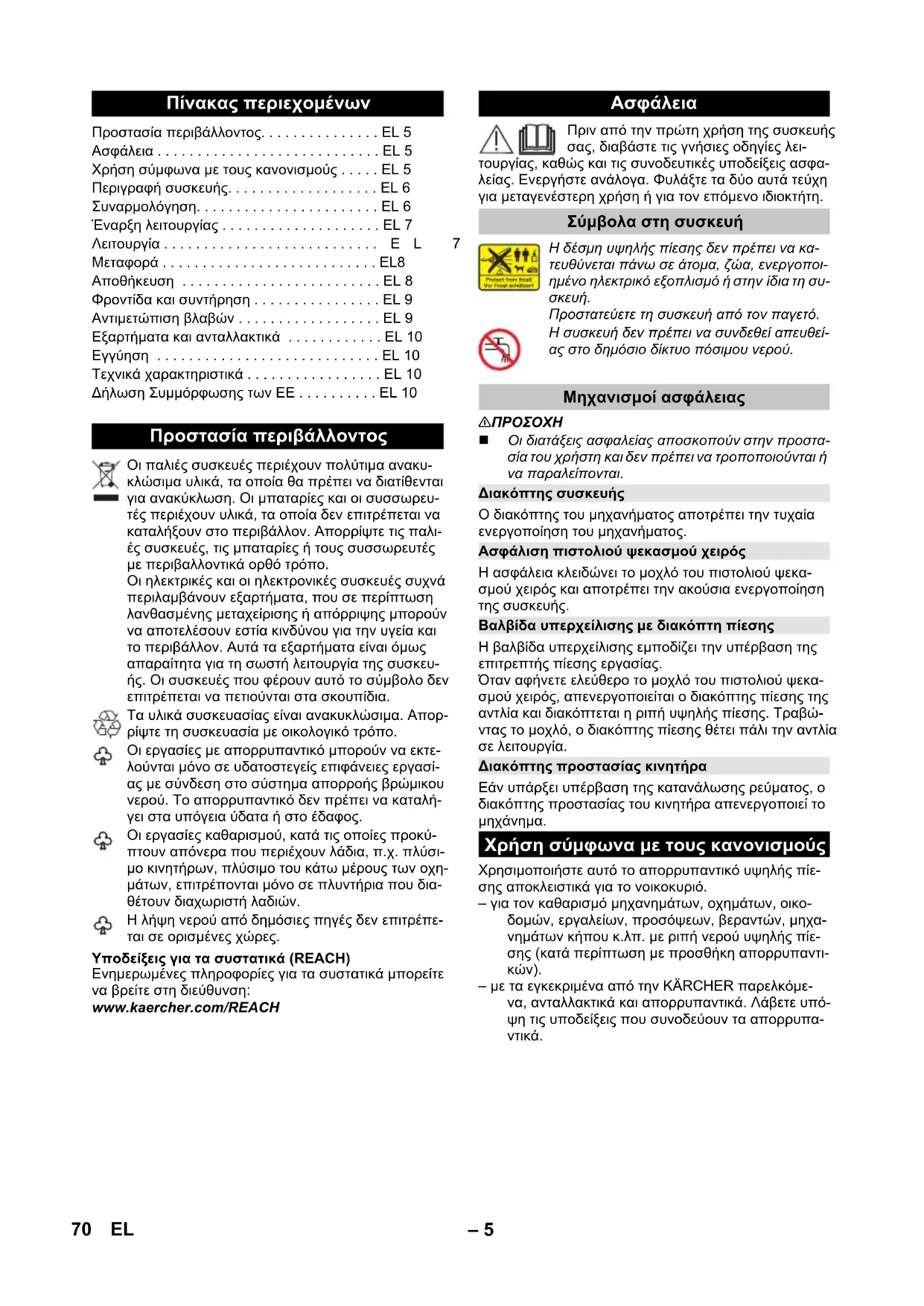

Πίνακας περιεχομένων Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 5 Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 5 Χρήση σύμφωνα με τους κανονισμούς . . . . . EL 5 Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 6 Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 6 Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . EL 7 Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL 7 Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . EL8 Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . EL 8 Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 9 Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 9 Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 10 Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 10 Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 10 Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 10 Προστασία περιβάλλοντος Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ- κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευ- τές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλι- ές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευ- ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια. Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ- ρίψτε τη συσκευασία με οικολογικό τρόπο. Οι εργασίες με απορρυπαντικό μπορούν να εκτε- λούνται μόνο σε υδατοστεγείς επιφάνειες εργασί- ας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλή- γει στα υπόγεια ύδατα ή στο έδαφος. Οι εργασίες καθαρισμού, κατά τις οποίες προκύ- πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι- μο κινητήρων, πλύσιμο του κάτω μέρους των οχη- μάτων, επιτρέπονται μόνο σε πλυντήρια που δια- θέτουν διαχωριστή λαδιών. Η λήψη νερού από δημόσιες πηγές δεν επιτρέπε- ται σε ορισμένες χώρες.

Σύμβολα στη συσκευή Η δέσμη υψηλής πίεσης δεν πρέπει να κα- τευθύνεται πάνω σε άτομα, ζώα, ενεργοποι- ημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συ-

Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθεί- ας στο δημόσιο δίκτυο πόσιμου νερού. Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλιση πιστολιού ψεκασμού χειρός Βαλβίδα υπερχείλισης με διακόπτη πίεσης Διακόπτης προστασίας κινητήρα Χρήση σύμφωνα με τους κανονισμούς 70 EL– 6 Ο παρεχόμενος εξοπλισμός της συσκευής (ανάλογα με το μοντέλο) απεικονίζεται στη συσκευασία. Αυτό το εγ- χειρίδιο λειτουργίας περιγράφει όλες τις πιθανές παραλ-

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

Εικόνες, βλ. αναδιπλούμενη σελίδα 3 1 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

2 Σύνδεση νερού με ενσωματωμένη σίτα 3 Ελαστικός σωλήνας υψηλής πίεσης 4 Οδηγός εύκαμπτου σωλήνα 5 Θήκη φύλαξης για σωλήνες ρίψης 6 Αποθήκευση / θέση απόθεσης του πιστολιού ψεκα- σμού χειρός 7 Σύνδεση απορρυπαντικού Plug 'n' Clean 8 Λαβή μεταφοράς 9 Λαβή μεταφοράς, αποσπώμενο 10 Στήριγμα ελαστικού σωλήνα 11 Σύνδεση υψηλής πίεσης 12 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 13 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 14 Πινακίδα τύπου 15 Θήκη εξαρτημάτων 16 Άγκιστρο στερέωσης διχτιού 17 Δίχτυ για θήκη παρελκομένων 18 Τροχός μεταφοράς 19 Βάση στήριξης με λαβή μεταφοράς 20 Πιστόλι ψεκασμού χειρός Full Control 21 Θήκη μπαταριών 22 Ένδειξη πίεσης LED MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD 23 Μάνταλο θήκης μπαταριών 24 Ασφάλιση πιστολιού ψεκασμού χειρός 25 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός 26 Σωλήνας ψεκασμού Full Control Vario Power Για τις συνηθέστερες εργασίες καθαρισμού Βαθμίδες πίεσης: HARD / MEDIUM / SOFT / MIX 27 Σωλήνας ψεκασμού τούρμπο μπεκ Full Control Για επίμονους ρύπους Βαθμίδα πίεσης: HARD Εικόνες, βλ. αναδιπλούμενη σελίδα 4 Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Εδώ χρειάζεστε τις συνοδευτικές βίδες και ένα σταυρο- κατσάβιδο PH 2.

Ασφαλίστε τους τροχούς με τους συνοδευτικούς τάκους. Φροντίστε να ευθυγραμμίσετε τον τάκο! Εισάγετε και βιδώστε το κάλυμμα.

Τοποθετήστε το στήριγμα βάσης. Εισάγετε τα συνοδευτικά βύσματα στις οπές ως τον

Στερεώστε το στήριγμα βάσης με τις συνοδευτικές

Αναρτήστε τη θήκη αποθήκευσης των σωλήνων

Ασφαλίστε τη θήκη αποθήκευσης σωλήνων ψεκα- σμού με δύο βίδες.

Τοποθετήστε τη λαβή μεταφοράς. Ασφαλίστε τη λαβή μεταφοράς με δύο βίδες.

Αναρτήστε το δίχτυ στα άγκιστρα που φαίνονται στην εικόνα. Ξετυλίξτε τελείως το σωλήνα υψηλής πίεσης και λύστε τυχόν βρόχους και συστροφές.

Περάστε τον ξεμπλεγμένο εύκαμπτο σωλήνα υψη- λής πίεσης από πίσω μέσα από τον οδηγό σωλή-

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρα- κτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ- ντας τον ελαστικό σωλήνα υψηλής πίεσης. Περιγραφή συσκευής

• Προαιρετικό 28 Περιστρεφόμενη βούρτσα πλυσίματος Ιδιαίτερα κατάλληλο για τον καθαρισμό αυτοκινή-

29 Ακροφύσιο αφρού με δοχείο απορρυπαντικού Το απορρυπαντικό αναρροφάται από το δοχείο και δημιουργείται ένας ισχυρός αφρός απορρυπαντι-

30 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγι- ζόμενο καπάκι ** Επιπροσθέτως απαραίτητο 31 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m. Συναρμολόγηση Συναρμολόγηση των τροχών Συναρμολόγηση στηρίγματος βάσης Συναρμολόγηση της θήκης αποθήκευσης των σωλήνων ψεκασμού Συναρμολόγηση λαβής μεταφοράς Τοποθέτηση του διχτιού στη θήκη παρελκομένων Ξετύλιγμα του σωλήνα υψηλής πίεσης Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στον αντίστοιχο οδηγό. Σύνδεση ελαστικού σωλήνα υψηλής πίεσης με το πιστολέτο χειρός 71EL– 7 Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια. Εισάγετε τον ρευματολήπτη στην πρίζα. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη-

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προ- στασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059). Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Aquastop μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμο- ποιήστε ένα συνθετικό σύνδεσμο ελαστικού

έναν ορειχάλκινο σύνδεσμο ελαστικού σωλήνα της KÄRCHER.

Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ- σκευασία στην σύνδεση νερού του μηχανήματος. Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού. Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

Ανοίξτε εντελώς τη βάνα νερού. Το παρόν απορρυπαντικό υψηλής πίεσης ενδείκνυται για χρήση με τον εύκαμπτο σωλήνα αναρρόφησης KÄRCHER με βαλβίδα αντεπιστροφής (ειδικά παρελκό- μενα, κωδ. παραγγελίας 2.643-100) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδά- των ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλ. τεχνικά χαρακτηριστικά). Υπόδειξη: Κατά τη λειτουργία αναρρόφησης δεν χρειά- ζεται ο συμπλέκτης σύνδεσης νερού. Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νε-

Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμ- βριων υδάτων). Εξαερώστε της συσκευή πριν από τη λειτουργία ως εξής: Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί- δες από το πιστόλι ψεκασμού χειρός. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συ- σκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργο- ποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης". Η ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός δείχνει κατά τη λειτουργία με το σωλήνα ψεκασμού Full Control την τρέχουσα επιλεγμένη βαθμίδα πίεσης. Υπόδειξη: Η ένδειξη πίεσης κατά τη λειτουργία με T- Racer και άλλα παρελκόμενα δεν είναι αξιόπιστη.

Η ευαισθησία των υλικών μπορεί να διαφέρει πολύ ανά- λογα με την ηλικία και την κατάσταση. Οι συστάσεις που αναφέρονται εδώ δεν είναι δεσμευτικές.

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινή- των, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης. Επιλέξτε τον κατάλληλο σωλήνα ψεκασμού για κάθε εργασία καθαρισμού.

Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε τον περιστρέφο- ντάς τον κατά 90°. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Σωλήνας ψεκασμού Full Control Vario Power Περιστρέψτε το σωλήνα ψεκασμού, έως ότου ανάψει η λυχνία LED της απαιτούμενης βαθμίδας πίεσης στην ένδειξη πίεσης του πιστολιού ψεκασμού χειρός.

Κίνδυνος βλάβης στη βαφή Κατά την εργασία με βούρτσα πλυσίματος, η βούρτσα πρέ- πει να είναι απαλλαγμένη από ρύπους ή άλλα σωματίδια. Τοποθετήστε τη βούρτσα πλυσίματος στο πιστολέ- το χειρός και στερεώστε την με περιστροφή 90°. Υπόδειξη: Αν χρειάζεται, μπορούν να χρησιμοποιη- θούν και οι βούρτσες πλυσίματος με απορρυπαντικό. Έναρξη λειτουργίας Παροχή νερού Παροχή νερού από τον αγωγό νερού Αναρρόφηση νερού από ανοιχτό δοχείο

Σύστημα Full Control Βαθμίδα πίεσης Συνίσταται για π.χ. HARD Πέτρινες βεράντες από πλάκες δα- πέδου ή μπετόν, άσφαλτο, μεταλ- λικές επιφάνειες, εργαλεία κήπου (καροτσάκια, φτυάρια κ.λπ.) MEDIUM Επιβατικά οχήματα / μοτοσικλέτες, τούβλινες επιφάνειες, σοβατισμέ- νοι τοίχοι, πλαστικά έπιπλα SOFT Ξύλινες επιφάνειες, ποδήλατα, αμ- μολιθικές επιφάνειες, έπιπλα ρα-

MIX Λειτουργία με απορρυπαντικό Λειτουργία με υψηλή πίεση Λειτουργία με βούρτσα πλυσίματος 72 EL– 8

• Προαιρετικός εξοπλισμός Τα περισσότερα απορρυπαντικά της KÄRCHER διατί- θενται και σε έτοιμη προς χρήση φιάλη απορρυπαντι- κού Plug 'n' Clean. Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό- νον υπό χαμηλή πίεση.

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας. Αφαιρέστε το κάλυμμα της φιάλης απορρυπαντι- κού Plug 'n' Clean.

Πιέστε τη φιάλη απορρυπαντικού με το άνοιγμα προς τα κάτω στη σύνδεση απορρυπαντικού Plug 'n' Clean. Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power. Περιστρέψτε το σωλήνα ψεκασμού προς την κα- τεύθυνση "MIX", έως ότου ανάψει η λυχνία LED "ΜΙΧ" στην ένδειξη πίεσης του πιστολιού ψεκα- σμού χειρός. Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευ-

Ψεκάστε με οικονομία το απορρυπαντικό σε στε- γνή επιφάνεια και αφήστε το να δράσει (όχι να στε-

Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το κάλυμμα. Αποθηκεύστε τη φιάλη απορρυπαντικού με το κά- λυμμα προς τα πάνω στην υποδοχή. Γεμίστε το δοχείο απορρυπαντικού του ακροφυσί- ου αφρού με διάλυμα απορρυπαντικού (λάβετε υπόψη τις συστάσεις δοσολογίας στη συσκευασία του απορρυπαντικού). Συνδέστε το ακροφύσιο αφρού με το δοχείο απορ- ρυπαντικού. Τοποθετήστε το ακροφύσιο ατμού στο πιστολέτο χειρός και στερεώστε το περιστρέφοντάς το κατά 90°. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Αφήστε το πιστόλι ψεκασμού χειρός με το σωλήνα ψεκασμού στη θέση απόθεσης. Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι- πλέον το μηχάνημα στη θέση „0/OFF“. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποσυνδέστε το ρευματολήπτη από την πρίζα.

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση. Κλείστε τη βρύση. Πατήστε το μοχλό του πιστολιού ψεκασμού χειρός, για να εξαλείψετε την εναπομείνασα πίεση του συ-

Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Κατά την αποσύνδεση του ελαστικού σωλήνα προσαγω- γής ή υψηλής πίεσης είναι δυνατόν να εξέλθει ζεστό νερό από τις συνδέσεις μετά τη λειτουργία. Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευ-

Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

Τραβήξτε προς τα έξω τη λαβή μεταφοράς, ώσπου να κλειδώσει με ένα χαρακτηριστικό ήχο. Τραβήξτε τη συσκευή από τη λαβή μεταφοράς. Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συ-

Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. Πιέστε το πλήκτρο απόσπασης του πιστολιού ψε- κασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός. Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης. Τοποθετήστε τους δύο σωλήνες ψεκασμού στην ει- δική για το σκοπό αυτόν θήκη αποθήκευσης. – Σωλήνας ψεκασμού με τούρμπο μπεκ: Μπεκ προς

– Σωλήνας ψεκασμού Vario Power: Μπεκ προς τα

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στο στήριγμα του ελαστικού σωλήνα. Λειτουργία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού Μετά τη λειτουργία με απορρυπαντικό Ακροφύσιο αφρού Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα

Φύλαξη της συσκευής 73EL– 9 Αποθηκεύστε τον αγωγό σύνδεσης δικτύου στη θήκη παρελκομένων. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα.

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω- θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα- γετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκό- μενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Πατήστε τον μοχλό στο πιστόλι ψεκασμού χειρός, μέχρις ότου δεν εξέρχεται πλέον καθόλου νερό (περ. 1 min). Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή- ματα σε χώρο όπου δεν επικρατεί παγετός.

Κίνδυνος ηλεκτροπληξίας.

όλες τις εργασίες στη συσκευή, απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια. Καθαρίστε το φίλτρο με τρεχούμενο νερό. Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού. Οι μπαταρίες έχουν εξαντληθεί, όταν δεν εμφανίζεται πλέον τίποτα στην οθόνη του πιστολιού ψεκασμού χει-

Απαιτούνται δύο μπαταρίες ή συσσωρευτές μεγέθους

Πιέστε το συρόμενο κλείστρο. Ανοίξτε τη θήκη μπαταριών. Αφαιρέστε τις μπαταρίες. Τοποθετήστε καινούριες μπαταρίες, λαμβάνοντας υπόψη την θέση των πόλων. Κλείστε τη θήκη μπαταριών. Διαθέστε τις χρησιμοποιημένες μπαταρίες σύμφω- να με τις ισχύουσες νομικές διατάξεις.

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περι- ποίησης και συντήρησης, απενεργοποιήστε τη συσκευή

βγάλτε το ρευματολήπτη από την πρίζα. Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δο- μικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πε-

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύμα-

Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Υπερφόρτωση κινητήρα, ο διακόπτης κυκλώματος κινητήρα ενεργοποιήθηκε. – Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. – Αφήστε τη συσκευή να κρυώσει για μία ώρα. – Ενεργοποιήστε και θέστε σε λειτουργία τη συ-

Εάν η βλάβη επανεμφανιστεί αρκετές φορές, καλέ- στε την υπηρεσία εξυπηρέτησης πελατών προκει- μένου να ελέγξει τη συσκευή. Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης. Κατά την ενεργοποίηση, τραβήξτε πρώτα το μοχλό του πιστολιού ψεκασμού χειρός και στη συνέχεια ρυθμίστε το διακόπτη της συσκευής στη θέση "I/ ON". Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμε-

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέ- σει το σωλήνα ψεκασμού και αφήστε την να λει- τουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Απενεργοποιήστε τη συσκευή και συνδέστε και πάλι το σωλήνα ψεκασμού. Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ- στε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευ- ρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Μια διαρροή σταγονιδίων στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση σοβαρής διαρροής, ενημερώστε την εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power. Αντιπαγετική προστασία Φροντίδα και συντήρηση Καθαρισμός του φίλτρου σύνδεσης νερού Αντικατάσταση μπαταριών του πιστολιού ψεκασμού χειρός Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Το μηχάνημα δεν ενεργοποιείται, ο κινητήρας βουίζει Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται 74 EL– 10 Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n' Clean είναι τοποθετημένη στη σύνδεση απορρυ- παντικού με το άνοιγμα προς τα κάτω. Ελέγξτε / αντικαταστήστε τις μπαταρίες Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα- κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο- πτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή- ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα- λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά- στημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε- ξούσιο από το διοικητικό συμβούλιο. Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Δεν υπάρχει ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός Εξαρτήματα και ανταλλακτικά

Τεχνικά χαρακτηριστικά Ηλεκτρολογική σύνδεση Τάση 230 1~50

Ισχύς σύνδεσης 1,8 kW Βαθμός προστασίας IP X5 Κατηγορία προστασίας I Ασφάλεια δικτύου (βραδείας τήξης) 10 A Υδραυλική σύνδεση Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 40 °C Ποσότητα προσαγωγής (ελάχ.) 9 l/min Μέγ. ύψος αναρρόφησης 0,5 m Στοιχεία ισχύος Πίεση λειτουργίας 11 MPa Μέγ. επιτρεπόμενη πίεση 13 MPa Παροχή, νερό 6,3 l/min Παρεχόμενη ποσότητα, μέγιστη 7,0 l/min Παροχή, απορρυπαντικό 0,3 l/min Δύναμη αντεπιστροφής πιστολιού ψε- κασμού χειρός 13 N Διαστάσεις και βάρη Μήκος 397 mm Πλάτος 305 mm Ύψος 584 mm Βάρος, έτοιμο για λειτουργία με εξαρτή-

12,8 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K 3,2 0,8 m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύος

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύος
