ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ S60PU2E5B PANASONIC

• Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo. Antes de solicitar assistência OI_00_301035_all.indb 57 2018/7/4 10:53:5658 zΠροφυλάξειςασφάλειας p. 58
• zΠροφυλάξειςγιαχρήση p. 61
• zΟνόματαμερών p. 62
• zΣυντήρηση p. 63
• •Μηχανισμόςλειτουργίας p. 63
• zΑντιμετώπισηπροβλημάτων p. 64
• •Πρινζητήσετεναγίνεισυντήρηση p. 65
• zΠροδιαγραφές p. 83
• •Εσωτερικήμονάδα p. 83
• •Εξωτερικήμονάδα p. 84
• •Πίνακαςμετιςαντίστοιχεςγλώσσες Περιεχόμενα Προφυλάξειςασφάλειας Πληροφορίεςγιατοπροϊόν Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Το μοντέλο και οι σειριακοί αριθμοί αναγράφονται στην πινακίδα ονομασίας.Αρ. μοντέλου Αύξων αριθμός Ημερομηνία αγοράςΔιεύθυνση αντιπροσώπουΤηλέφωνοΕπιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από τον καθορισμένο τύπο μπορεί να προκαλέσει βλάβη στο προϊόν, έκρηξη και τραυματισμό, κτλ.Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα από έξω. Κάθε φορά που χρησιμοποιείτε συσκευές θέρμανσης με υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του αέρα. Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας.Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο.Μην χρησιμοποιείτε αυτή τη συσκευή σε δυνητικά εκρηκτικές ατμόσφαιρες.Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα χέρια.Μην τοποθετείτε τα δάχτυλα σας ή άλλα αντικείμενα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού, τα περιστρεφόμενα μέρη ενδέχεται να προκαλέσουν τραυματισμό.Τα παρακάτω σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο σας προειδοποιούν για ενδεχόμενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικό επισκευής ή το μηχάνημα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο. Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά του προϊόντος ή της περιουσίας Θέματα που απαγορεύονταιΘέματα που πρέπει να προσέξετε• Διαβάστε προσεκτικά τις παρούσες Οδηγίες χρήσης πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον αντιπρόσωπό σας για βοήθεια.• Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στις παρούσες Οδηγίες χρήσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣαςευχαριστούμεπουαγοράσατεαυτότοπροϊόντηςPanasonic.Αυτότοπροϊόνείναιμιαεμπορικήεσωτερικήμονάδακλιματιστικού.Επισυνάπτονταιοδηγίεςεγκατάστασης.ΠΡΟΕΙΔΟΠΟΙΗΣΗΤο σύμβολο αυτό δείχνει ότι αυτός ο εξοπλισμός χρησιμοποιεί ένα εύφλεκτο ψυκτικό. Αν το ψυκτικό διαρρέει και υπάρχει μια εξωτερική πηγή ανάφλεξης, υπάρχει πιθανότητα ανάφλεξης.ΠΡΟΣΟΧΗΤο σύμβολο αυτό δείχνει τον τύπο του εύφλεκτου ψυκτικού που περιέχεται στο σύστημα.ΠΡΟΣΟΧΗΑυτό το σύμβολο δείχνει ότι ένα μέλος του προσωπικού συντήρησης θα πρέπει να χειριστεί αυτόν τον εξοπλισμό σύμφωνα με το Τεχνικό Εγχειρίδιο.ΠΡΟΣΟΧΗΤο σύμβολο αυτό δείχνει ότι περιλαμβάνονται πληροφορίες στις Οδηγίες λειτουργίας ή/και Οδηγίες εγκατάστασης.ΣημαντικέςπληροφορίεςπάνωστοχρησιμοποιούμενοψυκτικόΠΑΡΑΤΗΡΗΣΗΑνατρέξτε στις Οδηγίες εγκατάστασης που συνοδεύουν την εξωτερική μονάδα. OI_00_301035_all.indb 58 2018/7/4 10:53:5759 EΛΛΗΝΙΚΆ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν το ψυκτικό έρθει σε επαφή με φωτιά, παράγει τοξικό αέριο. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό ή το σέρβις. Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή. Διαθέστε σύμφωνα με την εθνική ή/και τοπική νομοθεσία. Αυτό το προϊόν, σε καμία περίπτωση, δεν πρέπει να τροποποιηθεί ή να αποσυναρμολογηθεί. Η τροποποίηση ή η αποσυναρμολόγηση της μονάδας μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία ή τραυματισμό. Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον καθαρισμό. Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή τον αντιπρόσωπο συντήρησης για την επισκευή και διάθεση. Για την αποτροπή υπερθέρμανσης και πυρκαγιάς, μην χρησιμοποιείτε τροποποιημένα καλώδια, καλώδια συναρμογής, καλώδια επέκτασης ή μη ειδικά καλώδια. Παρέχετε ηλεκτρική πρίζα που θα χρησιμοποιείται αποκλειστικά για κάθε μονάδα, ενώ στην αποκλειστική γραμμή θα πρέπει να παρέχετε διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος διαρροής γείωσης (ELCB) ή διάταξη προστασίας ρεύματος διαρροής (RCD) για προστασία από την υπερένταση. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανόνες κατασκευής καλωδιώσεων. Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να γειώνεται. Η συσκευή πρέπει να αποθηκεύεται σε ένα δωμάτιο χωρίς πηγές ανάφλεξης που λειτουργούν συνεχόμενα (για παράδειγμα: γυμνές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία). Να γνωρίζετε ότι τα ψυκτικά μπορεί να μην περιέχουν πρόσθετο οσμής. Μια μη αεριζόμενη περιοχή στην οποία έχει εγκατασταθεί μια συσκευή που χρησιμοποιεί εύφλεκτα ψυκτικά θα πρέπει να κατασκευαστεί με τρόπο ώστε να μην συσσωρεύεται τυχόν διαρροή ψυκτικού για να δημιουργηθεί κίνδυνος πυρκαγιάς ή p. 87

Η συσκευή πρέπει να αποθηκεύεται σε μια καλά αεριζόμενη περιοχή όπου το μέγεθος δωματίου αντιστοιχεί στην περιοχή δωματίου όπως καθορίζεται για τη λειτουργία. Αφού εγκατασταθεί η μονάδα, μην ξεχάσετε να ρωτήσετε τον τεχνικό της εγκατάστασης το εμβαδόν του δαπέδου του χώρου εγκατάστασης της μονάδας και της ποσότητας φόρτισης αντιψυκτικού. Σε περίπτωση αλλαγής της μονάδας ή του διαχωριστικού του δωματίου, μην ξεχνάτε ποτέ τον αντιπρόσωπο πωλήσεων ή το τμήμα σέρβις. Μην χρησιμοποιείτε μέσα για την επιτάχυνση της διαδικασίας απόψυξης ή για τον καθαρισμό, διαφορετικά από αυτά που συνιστά ο κατασκευαστής. Μην διατρυπάτε και μην καίτε. Σε περιπτώσεις που απαιτούν μηχανικό εξαερισμό, τα ανοίγματα αερισμού θα πρέπει μην εμφανίζουν εμπόδια. OI_00_301035_all.indb 59 2018/7/4 10:53:5760 Η συσκευή αυτή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδικευμένα άτομα. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω και άτομα με μειωμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων εάν τους έχει παρασχεθεί επίβλεψη ή καθοδήγηση σχετικά με την ασφαλή χρήση της συσκευής, και κατανοούν τους κινδύνους που εμπλέκονται. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Οι εργασίες καθαρισμού και συντήρησης δεν πρέπει να γίνονται από παιδιά, χωρίς την επίβλεψή

Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 m μακριά από τη

Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή. Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη τροφοδοσίας. Χρησιμοποιήστε το κουμπί λειτουργίας ON/ OFF. Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα. Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε. Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη. ΠΡΟΣΟΧΗΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Η συσκευή θα πρέπει να αποθηκευτεί ώστε να αποφεύγεται η μηχανική ζημιά.

• Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά.

• Το αγγλικό κείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/ βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και την ασφάλεια. (Υπάρχει κίνδυνος καπνού/πυρκαγιάς/ ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/αστοχίας:

• Ο διακόπτης κυκλώματος διαρροής της γείωσης (ELCB) ενεργοποιείται συχνά.

• Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε.

• Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδιο.

• Υπάρχει οσμή καμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία.

• Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.

• Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

• Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.

• Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.

• Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.

• Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή. Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά λάθος. Η συσκευή πρέπει να αποθηκεύεται σε ένα δωμάτιο χωρίς συσκευές με γυμνές φλόγες που λειτουργούν συνεχόμενα (για παράδειγμα: μια συσκευή αερίου σε λειτουργία) ή πηγές ανάφλεξης (για παράδειγμα: έναν ηλεκτρικό θερμαντήρα σε λειτουργία). OI_00_301035_all.indb 60 2018/7/4 10:53:5861 EΛΛΗΝΙΚΆ Προφυλάξειςγιαχρήση Εγκατάσταση

Η εγκατάσταση αυτού του κλιματιστικού πρέπει να γίνει σωστά από ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη μονάδα. Πριν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφεύγετετιςπαρακάτωτοποθεσίεςγια τηνεγκατάσταση. zΤοποθεσίες όπου υπάρχει καπνός ή εύφλεκτα αέρια. Επίσης τοποθεσίες με εξαιρετικά υψηλή θερμοκρασία όπως ένα θερμοκήπιο. zΤοποθεσίες όπου βρίσκονται αντικείμενα που παράγουν μεγάλες ποσότητες θερμότητας.

Αποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά. (Για να προστατέψετε το κλιματιστικό από διάβρωση μεγάλου βαθμού)

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς για την ηλεκτρολογία. (Συμβουλευθείτε τον αντιπρόσωπό σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες.)

Κάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης.

Οι καλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο. Προετοιμασίαλειτουργίας Ενεργοποιήστετηνκεντρικήηλεκτρικήπαροχή 5ώρεςπριντηνέναρξητηςλειτουργίας. (Για προθέρμανση) zΑφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ON) για συνεχόμενη χρήση.

Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό διάστημα, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή.ΠληροφορίεςγιατουςχρήστεςσχετικάμετησυλλογήκαιαπόρριψηπαλιούεξοπλισμούκαιχρησιμοποιημένωνμπαταριώνΑαυτά τα σύμβολα στα προϊόντα, τις συσκευασίες ή/και τα συνοδευτικά έγγραφα σημαίνουν ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα και οι μπαταρίες δεν πρέπει να αναμιγνύονται με γενικά οικιακά απόβλητα.Για το σωστό χειρισμό, ανάκτηση και ανακύκλωση παλιών προϊόντων και χρησιμοποιημένων μπαταριών, προσκομίστε τα στα κατάλληλα σημεία συλλογής, σύμφωνα με την εθνική νομοθεσία και τις Οδηγίες 2002/96/ΕΚ και 2006/66/ΕΚ.Με τη σωστή διάθεση αυτών των προϊόντων και μπαταριών, θα βοηθήσετε στην εξοικονόμηση πολύτιμων πόρων και στην αποφυγή τυχόν δυνητικών αρνητικών επιπτώσεων για την ανθρώπινη υγεία και το περιβάλλον που θα προέκυπταν από τον ακατάλληλο χειρισμό των αποβλήτων.Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε με το δήμο σας, την υπηρεσία διάθεσης αποβλήτων ή το κατάστημα από όπου αγοράσατε τα είδη.Ενδεχομένως να υπάρχουν κυρώσεις για τη λανθασμένη διάθεση αυτών των αποβλήτων, σύμφωνα με την εθνική νομοθεσία.ΓιαεπιχειρηματικούςχρήστεςστηνΕυρωπαϊκήΈνωσηΕάν θέλετε να απορρίψετε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή προμηθευτή σας για περαιτέρω πληροφορίες.[ΠληροφορίεςγιατηδιάθεσησεάλλεςχώρεςεκτόςτηςΕυρωπαϊκήςΈνωσης]Τα σύμβολα αυτά ισχύουν μόνο στην Ευρωπαϊκή Ένωση. Εάν θέλετε να απορρίψετε αυτά τα είδη, επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό σας και ρωτήστε σχετικά με τη σωστή μέθοδο διάθεσης. Ανακοίνωσηγιατοσύμβολομπαταρίας(παρακάτωδύοπαραδείγματασυμβόλου):Αυτό το σύμβολο μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Σε αυτή την περίπτωση συμμορφώνεται με την απαίτηση που καθορίστηκε από την Οδηγία για το εμπλεκόμενο χημικό. Συμβουλέςγιαεξοικονόμησηενέργειας

Μηφράζετετηνεισροήκαιεκροήτηςμονάδας.(Εάνοποιαδήποτεαπόαυτέςείναιφραγμένη,ημονάδαδενθαλειτουργείκαλάκαιμπορείναυποστείδυσλειτουργία).

Κατά τη λειτουργία ψύξης, χρησιμοποιείτε σκιάδα, περσίδες ή κουρτίνες για μην εισέρχεται άμεσο ηλιακό φως στο δωμάτιο.

Να διατηρείτε πάντα το φίλτρο αέρα καθαρό. (Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση της μονάδας.) → «Συντήρηση» (Σελ. 63)

Για να μην διαφεύγει ο κλιματισμένος αέρας, να έχετε τα παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα κλειστά. OI_00_301035_all.indb 61 2018/7/4 10:53:5862 Ονόματαμερών

Λειτουργίακαιρύθμισηκατεύθυνσηςροήςαέρα Ανατρέξτε στις Οδηγίες λειτουργίας που συνοδεύουν το τηλεχειριστήριο.Αρ. μοντέλουCZ-RTC5ACZ-RTC5BΓια όλες τις εσωτερικές μονάδες Ασύρματοτηλεχειριστήριο

Αρ. μοντέλουCZ-RTC4Για όλες τις εσωτερικές μονάδες Τηλεχειριστήριοχρονοδιακόπτη Διαβάστε τις οδηγίες χρήσης που συνοδεύουν το τηλεχειριστήριο. Ενσύρματοτηλεχειριστήριουψηλώνπροδιαγραφών Αρ. μοντέλουCZ-RWSU3 (Τύπος U2)CZ-RWSC3(Για όλες τις εσωτερικές μονάδες) Optional PE1 (Τύπος 100, 125, 140) PEY1 (Τύπος 140) ΕΣΩΤΕΡΙΚΉΜΟΝΆΔΑ ΕΞΩΤΕΡΙΚΉΜΟΝΆΔΑ

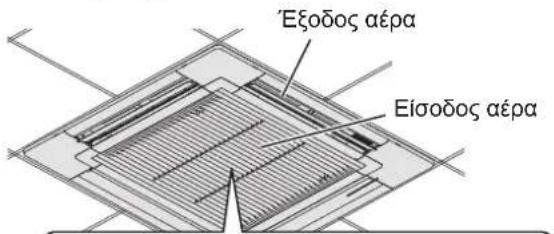

Έξοδος αέραΈξοδος αέραΈξοδος αέραΈξοδος αέρα PE2 (Τύπος 36, 50, 60) PEY2 (Τύπος 60, 71) PZ2 (Τύπος 60, 71) PE1 (Τύπος 60, 71) PEY1 (Τύπος 100, 125) PZ2 (Τύπος 100, 125, 140) PE2 (Τύπος 200, 250)Είσοδος Έξοδος αέραΕίσοδος Έξοδος αέρα ΤύποςU2

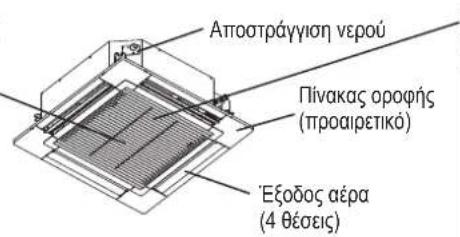

Αποστράγγιση νερούΠίνακας οροφής (προαιρετικό)Έξοδος αέρα(4 θέσεις)Γρίλια εισόδου αέρα(είσοδος αέρα)Ετικέτα (προσαρτημένη στο καπάκι του κιβωτίου ηλεκτρικών εξαρτημάτων)Αυτό το κλιματιστικό ενσωματώνει ένα βιοκτόνο προϊόν.Ο ιονισμένος αέρας που παράγεται από μια συσκευή που βρίσκεται ενσωματωμένη στο κλιματιστικό απενεργοποιεί τα βακτηρίδια και ιούς που βρίσκονται στον αέρα, καθώς και στις επιφάνειες, και αναστέλλει την ανάπτυξη μούχλας στις επιφάνειες.Ενεργές ουσίες: ελεύθερες ρίζες που παράγονται in situ από τον αέρα περιβάλλοντος ή το νερό OI_00_301035_all.indb 62 2018/7/4 10:53:5963 EΛΛΗΝΙΚΆ Μηχανισμόςλειτουργίας

Απόδοσηθέρμανσης zΕπειδή αυτό το κλιματιστικό χρησιμοποιεί τον εξωτερικό αέρα για τη θέρμανση, η απόδοση της θέρμανσής του μειώνεται με τη μείωση της εξωτερικής θερμοκρασίας. (Λόγω του συστήματος αντλίας θέρμανσης) → Σε αυτή την περίπτωση, χρησιμοποιήστε μια άλλη συσκευή θέρμανσης.

zΑυτή η συσκευή μπορεί να ξεκινήσει τη λειτουργία απόψυξης για να λιώσει τον πάγο που σχηματίστηκε στην εξωτερική μονάδα.

Ξεκινάειηαπόψυξη: Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει (ή η ταχύτητα γίνεται εξαιρετικά αργή). → Εμφανίζεται η ένδειξη « » (STANDBY).

Ηλειτουργίαθέρμανσηςσυνεχίζεταιμετάαπόαρκετάλεπτά: Ο ανεμιστήρας της εσωτερικής μονάδας παραμένει σταματημένος (ή λειτουργεί με πολύ αργή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας. → Εμφανίζεται η ένδειξη «» (STANDBY).

Ηαπόψυξηολοκληρώθηκε: Ο ανεμιστήρας της εσωτερικής μονάδας ξεκινάει τη λειτουργία. → Σβήνει η ένδειξη « » (STANDBY).

Λειτουργία«ΑΦΥΓΡΑΝΣΗΣ» zΌταν η θερμοκρασία δωματίου φτάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η εξωτερική μονάδα επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης. zΌταν απενεργοποιηθεί η εξωτερική μονάδα, θα σταματήσει και ο ανεμιστήρας της εσωτερικής μονάδας. (Για να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο) zΌταν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «breeze» (ελαφρύ αεράκι).

Σεπερίπτωσηδιακοπήςρεύματοςενώ λειτουργείημονάδα Όταν η μονάδα συνεχίζει αυτόματα τη λειτουργία μετά από μια προσωρινή διακοπή ρεύματος, χρησιμοποιεί τις ίδιες ρυθμίσεις που είχε πριν τη διακοπή ρεύματος.

Για λόγους ασφαλείας, πριν από το καθάρισμα, πρέπει να σβήνετε το κλιματιστικό και να βγάζετε το ηλεκτρικό καλώδιο από την πρίζα. (Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή τραυματισμός επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα.)

Μη ρίχνετε νερό στην εσωτερική μονάδα. (Αυτό μπορεί να προκαλέσει βλάβη στα εσωτερικά μέρη και κίνδυνο ηλεκτροπληξίας.)

Μη χρησιμοποιείτε ποτέ διαλύτες ή ισχυρές χημικές ουσίες. Επίσης, μη σκουπίζετε τα πλαστικά μέρη χρησιμοποιώντας πολύ ζεστό νερό. (Αυτό μπορεί να προκαλέσει παραμόρφωση και αλλαγή στο χρώμα.)

Μερικές άκρες μεταλλικών τμημάτων καθώς και τα πτερύγια είναι πολύ αιχμηρά. Να είστε προσεκτικοί όταν καθαρίζετε αυτά τα μέρη. (Μπορεί να προκληθεί τραυματισμός.)

Χρησιμοποιήστε ένα σταθερό σκαμπό ή σκάλα όταν καθαρίζετε μια εσωτερική μονάδα που είναι εγκατεστημένη σε υψηλή θέση.

Συντήρησηφίλτρουαέρα Συμβουλευτείτε τον αντιπρόσωπο ή το κέντρο εξυπηρέτησης όταν εμφανιστεί το εικονίδιο (Φίλτρο) στην οθόνη του ενσύρματου τηλεχειριστηρίου.Τηλεχειριστήριο με χρονοδιακόπτηΕνσύρματο χειριστήριο υψηλών προδιαγραφών Ένδειξη φίλτρου 20:30 (THU) Ένδειξη φίλτρου Εσωτερικήμονάδα (π.χ. τύπος U2) zΤο εσωτερικό πηνίο και άλλα τµήµατα της εξωτερι-κής μονάδας πρέπει να καθαρίζονται τακτικά.• Συμβουλευθείτε τον αντιπρόσωπό σας ή το κέντρο εξυπηρέτησης.Έξοδος αέραΕίσοδος αέραΣκουπίστε με ένα μαλακό πανί. (Εάν είναι πολύ βρόµικα, χρησιμοποιήστε ένα πανί βρεγμένο µε νερό.) OI_00_301035_all.indb 63 2018/7/4 10:54:0064 Αντιμετώπισηπροβλημάτων Σύμπτωμα Αιτία/Ενέργεια Εσωτερικήμονάδα

Ακούγεται ένα ήχος που μοιάζει με ροή νερού κατά τη διάρκεια της λειτουργίας ή μετά από τη λειτουργία.

• Ήχος του ψυκτικού υγρού που ρέει στο εσωτερικό της μονάδας

• Ήχος νερού αποστράγγισης στο σωλήνα αποστράγγισης Ακούγεται ένας θόρυβος τριξίματος κατά τη διάρκεια της λειτουργίας ή όταν διακοπεί η λειτουργία.

• Ήχος εξαιτίας αλλαγών στη θερμοκρασία των εξαρτημάτων Οαέραςεκροήςμυρίζεικατάτηδιάρκεια τηςλειτουργίας.

• Εξέρχονται οσμές εσωτερικού χώρου, οσμή τσιγάρου και οσμές αποσμητικού χώρου που έχουν συσσωρευτεί στο κλιματιστικό και ο αέρας του.

• Η μονάδα στο εσωτερικό είναι βρόμικη. (Επικοινωνήστε με τον αντιπρόσωπό σας.) Ηδροσοσταλίδασυσσωρεύεταικοντάστην έξοδοαέρακατάτηδιάρκειατηςλειτουργίας

• Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και συσσωρεύεται ως δροσοσταλίδες. Προκύπτειομίχληκατάτηλειτουργίαψύξης.

• Εάν το κλιματιστικό έχει εγκατασταθεί σε μέρη, όπως εστιατόρια, που μπορεί να υπάρχουν μεγάλες ποσότητες αιωρούμενων σωματιδίων ελαίων, ο καθαρισμός είναι απαραίτητος επειδή η μονάδα είναι βρόμικη στο εσωτερικό (εναλλάκτης θερμότητας). (Επικοινωνήστε με τον αντιπρόσωπό σας.) Προκύπτειομίχληκατάτηλειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Οανεμιστήραςπεριστρέφεταιγιαλίγο παρότιδιακόπτεταιηλειτουργία.

• Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή.

• Ο ανεμιστήρας μπορεί να περιστρέφεται για να ξηράνει τον εναλλάκτη θερμότητας ανάλογα με τη ρύθμιση.

Αλλάζει η κατεύθυνση ροής αέρα κατά τη λειτουργία. Η κατεύθυνση ροής αέρα δεν μπορεί να

Η κατεύθυνση ροής αέρα δεν μπορεί να

• Όταν η θερμοκρασία εκροής αέρα είναι χαμηλή κατά τη διάρκεια της λειτουργίας θέρμανσης ή κατά τη διάρκεια της λειτουργίας απόψυξης, πραγματοποιείται αυτόματα οριζόντια

• Η θέση του πτερυγίου μπορεί να ρυθμιστεί ξεχωριστά. (τύπος U2) Το πτερύγιο μετακινείται αρκετές φορές μετά την αλλαγή της κατεύθυνσης.

• Το πτερύγιο μετακινείται στη στάνταρ θέση μία φορά, και μετά γυρίζει στην καθορισμένη κατεύθυνση ροής αέρα. Εξέρχεταισκόνη.

• Η συσσωρευμένη σκόνη μέσα στην εσωτερική μονάδα εκκενώνεται. Στηναρχικήλειτουργίαυψηλήςταχύτητας, οανεμιστήραςμερικέςφορέςπεριστρέφεται γρηγορότερααπότηρυθμισμένηταχύτητα. (3έως30λεπτά)

• Αυτό γίνεται για τον έλεγχο της λειτουργίας προκειμένου να επιβεβαιωθεί ότι η περιστροφή του μοτέρ ανεμιστήρα βρίσκεται εντός εμβέλειας χρήσης. Εξωτερικήμονάδα Καμίαλειτουργία (Ότανενεργοποιείταιηισχύςαμέσως/Όταν γίνεταιδιακοπήκαιαμέσωςεπαναφοράτης λειτουργίας)

• Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά επειδή είναι ενεργοποιημένο το κύκλωμα προστασίας

Προκύπτειθόρυβοςκατάτηλειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Εξέρχεταιατμόςκατάτηλειτουργία

Οανεμιστήραςσυνεχίζειναπεριστρέφεται ακόμηκαιμετάτηδιακοπήτηςλειτουργίας μετηχρήσητουτηλεχειριστηρίου.

• Αυτό γίνεται για να είναι ομαλή η λειτουργία. Έλεγχος πριν ζητήσετε συμβουλές ή συντήρηση. OI_00_301035_all.indb 64 2018/7/4 10:54:0065 EΛΛΗΝΙΚΆ Σύμπτωμα Αιτία Ενέργεια Τοκλιματιστικό δενλειτουργεί παρότιηισχύςείναι ενεργοποιημένη. Διακοπή ρεύματος ή μετά από διακοπή ρεύματος Πατήστε το κουμπί λειτουργίας ON/OFF στο τηλεχειριστήριο. Το κουμπί λειτουργίας (ισχύς) βρίσκεται στην ανενεργή θέση.

• Εάν η ασφάλεια είναι κλειστή, ενεργοποιήστε την ισχύ.

• Εάν έχει ενεργοποιηθεί η ασφάλεια, συμβουλευτείτε τον αντιπρόσωπό σας χωρίς να ενεργοποιήσετε τη μονάδα. Καμένη ασφάλεια. Επικοινωνήστε με τον αντιπρόσωπό σας. Κακήαπόδοση ψύξηςήθέρμανσης Η είσοδος αέρα ή η έξοδος αέρα της εσωτερικής και εξωτερικής μονάδας είναι φραγμένη με σκόνη. Αφαιρέστε τη σκόνη. Ο διακόπτης ταχύτητας ανεμιστήρα είναι ρυθμισμένος στο «Χαμηλό».* Αλλάξτε σε «Μεσαία» ή «Υψηλά».* Λανθασμένες ρυθμίσεις θερμοκρασίας Βλ. «Συμβουλές για εξοικονόμηση ενέργειας». (Σελ. 61) Το δωμάτιο είναι εκτεθειμένο σε άμεση ηλιοβολή σε λειτουργία ψύξης. Υπάρχουν ανοιχτές πόρτες ή παράθυρα. Το φίλτρο αέρα είναι φραγμένο. Βλ. «Συντήρηση». (Σελ. 63) Υπερβολικά πολλές πηγές θερμότητας στο δωμάτιο σε λειτουργία ψύξης. Χρησιμοποιήστε τις ελάχιστες πηγές θερμότητας και για μικρό

Υπάρχουν πάρα πολλά άτομα στο δωμάτιο σε λειτουργία ψύξης. Χαμηλώστε τη ρύθμιση θερμοκρασίας ή αλλάξτε σε «Μεσαία» ή «Υψηλά».*

• Όσον αφορά την οθόνη τηλεχειριστηρίου, ανατρέξτε στη σελίδα 83. Εάντοκλιματιστικόδενλειτουργείσωστάακόμακαιαφούελέγξετεκάθεσημείοστιςενότητες «Πρινζητήσετεναγίνεισυντήρηση»και«Αντιμετώπισηπροβλημάτων»

Διακόψτε αμέσως τη λειτουργία και απενεργοποιήστε την ισχύ. Στη συνέχεια, επικοινωνήστε με τον αντιπρόσωπό σας και αναφέρετε τον αριθμό και το σύμπτωμα. Επίσης πρέπει να αναφέρετε εάν το σύμβολο επιθεώρησης και τα γράμματα E, F, H, L, P μαζί με αριθμούς εμφανίζονται στην οθόνη LCD του τηλεχειριστηρίου.

Οι τιμές περιλαμβάνουν τη διάσταση και το βάρος ενός προαιρετικού πάνελ οροφής.

Ένδειξη ταχύτητας ανεμιστήρα στο τηλεχειριστήριο

Ανατρέξτε στις Οδηγίες λειτουργίας που παρέχονται με την εξωτερική μονάδα.
