Marke	Panasonic
Modell	S60PU2E5B
Produkttyp	Gewerbeklimaanlage (Innengerät)
Kältemitteltyp	R32 (brennbar)
Stromversorgung	Einphasig, 220-240 V, 50 Hz
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften
Biozidtechnologie	Radikalionenerzeugung zur Beseitigung von Bakterien und Schimmel
Steuerungen	Funk-Fernbedienung (CZ-RWSU3) oder Kabelfernbedienung (CZ-RTC5A/B)
Luftfilter	Waschbar, Reinigungsanzeige auf der Fernbedienung
Wartung und Reinigung	Filter regelmäßig reinigen; für die Innenreinigung einen Fachmann hinzuziehen
Sicherheit	Kompressorschutzvorrichtung (verzögerter Neustart), automatische Abschaltung bei Störung
Abmessungen (Innengerät)	In der Anleitung nicht angegeben – siehe Installationsanleitung
Gewicht (Innengerät)	In der Anleitung nicht angegeben
Geräuschpegel	Je nach Geschwindigkeit variabel; Werte nicht angegeben
Reparierbarkeit	Nicht selbst reparieren – wenden Sie sich an einen autorisierten Kundendienst
Recyclinghinweise	Beachten Sie die WEEE- und Batterierichtlinien für die Entsorgung

Häufig gestellte Fragen - S60PU2E5B PANASONIC

Was tun, wenn die Klimaanlage nicht startet?

Überprüfen Sie, ob das Gerät mit Strom versorgt wird und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entnehmen Sie den Filter und reinigen Sie ihn mit lauwarmem Wasser. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Die Klimaanlage macht ein Geräusch wie fließendes Wasser, ist das normal?

Ja, das kommt von der Zirkulation des Kältemittels oder der Ableitung des Kondenswassers.

Warum ist die Heizung bei großer Kälte weniger effizient?

Die Heizleistung nimmt ab, wenn die Außentemperatur sehr niedrig ist. Verwenden Sie bei Bedarf eine Zusatzheizung.

Was bedeutet die Meldung 'STANDBY' auf der Fernbedienung?

Das Gerät befindet sich im Abtaumodus: Der Innenventilator stoppt vorübergehend, um das Eis an der Außeneinheit zu schmelzen.

Kann die Klimaanlage sofort nach dem Ausschalten wieder verwendet werden?

Nein, warten Sie etwa 3 Minuten, bevor Sie sie wieder einschalten, um den Kompressor zu schützen.

Wie stelle ich die Luftstromrichtung ein?

Verwenden Sie die Fernbedienung, um die Lamellen zu neigen. Während des Abtauens kann die Richtung automatisch eingestellt werden.

In der Nähe des Luftauslasses treten Wassertropfen auf, was tun?

Das ist im Kühlmodus normal: Die Feuchtigkeit kondensiert. Bei übermäßigem Auftreten wenden Sie sich an einen Fachmann.

Welches Kältemittel verwendet diese Klimaanlage?

Sie verwendet R32, ein brennbares Kältemittel. Eingriffe dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Schließen Sie Fenster und Türen, verwenden Sie Vorhänge und reinigen Sie den Luftfilter regelmäßig.

BEDIENUNGSANLEITUNG S60PU2E5B PANASONIC

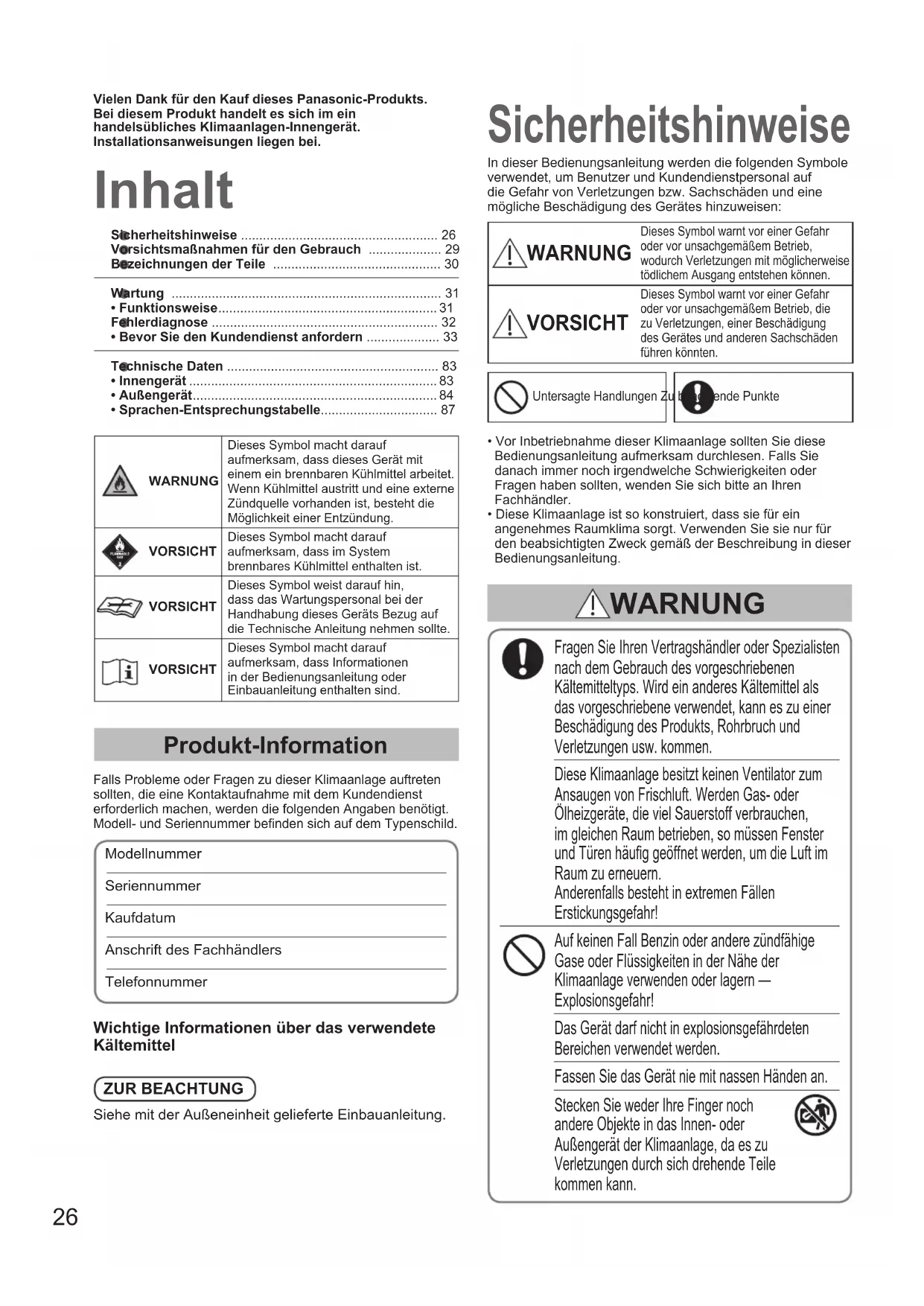

DEUTSCH 26 \~ 33 Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich im ein handelsübliches Klimaanlagen-Innengerät. Installationsanweisungen liegen bei.

Inhalt

Sicherheitshinweise 26

Vorsichtsmaßnahmen für den Gebrauch 29

Bezeichnungen der Teile 30

Wartung 31

• Funktionsweise....31
  Fehlerdiagnose 32
• Bevor Sie den Kundendienst anfordern 33
  Technische Daten 83
• Innengerät 83
  • Außengerät....84
• Sprachen-Entsprechungstabelle 87

	Dieses Symbol macht darauf aufmerksam, dass dieses Gerät mit einem ein brennbaren Kühlmittel arbeitet. Wenn Kühlmittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
	Dieses Symbol macht darauf aufmerksam, dass im System brennbares Kühlmittel enthalten ist.
	Dieses Symbol weist darauf hin, dass das Wartungspersonal bei der Handhabung dieses Geräts Bezug auf die Technische Anleitung nehmen sollte.
	Dieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder Einbauanleitung enthalten sind.

Produkt-Information

Falls Probleme oder Fragen zu dieser Klimaanlage auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Modell- und Seriennummer befinden sich auf dem Typenschild.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

Wichtige Informationen über das verwendete Kältemittel

ZUR BEACHTUNG

Siehe mit der Außeneinheit gelieferte Einbauanleitung.

Sicherheitshinweise

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.

Untersagte Handlungen Zu

ende Punkte

• Vor Inbetriebnahme dieser Klimaanlage sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.
• Diese Klimaanlage ist so konstruiert, dass sie für ein angenehmes Raumklima sorgt. Verwenden Sie sie nur für den beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

WARNUNG

Fragen Sie Ihren Vertragshändler oder Spezialisten nach dem Gebrauch des vorgeschriebenen Kältemitteltyps. Wird ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommen.

Diese Klimaanlage besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern — Explosionsgefahr!

Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden.

Fassen Sie das Gerät nie mit nassen Händen an.

Stecken Sie weder Ihre Finger noch andere Objekte in das Innen- oder Außengerät der Klimaanlage, da es zu Verletzungen durch sich drehende Teile kommen kann.

WARNUNG

Wenn das Kühlmittel mit einer Flamme in Berührung kommt, wird ein toxisches Gas erzeugt.

Schalten Sie die Klimaanlage vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungsquelle.

In Notfällen ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Treab, um das Innengerät von der Netzspannung zu trennen.

In Übereinstimmung mit den gültigen nationalen und örtlichen Vorschriften entsorgen.

Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden. Ein Abändern oder Zerlegen der Einheit kann einen Brand, einen Stromschlag oder eine Verletzung verursachen.

Das Innere von Innen- und Außengeräten darf nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Händler oder Servicetechniker mit der Reinigung.

Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit Instandsetzungsarbeiten und der Entsorgung.

Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein.

Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden.

Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden.

Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker,

Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden.

Das Gerät ist in einem Raum ohne andauernd arbeitende Zündquellen (z. B. offene Flammen, in Betrieb befindliches Gasgerät oder in Betrieb befindliche Elektroheizung) zu lagern.

Kühlmittel können geruchlos sein.

Ein nicht belüfteter Bereich, an dem das mit brennbaren Kühlmitteln arbeitende Gerät installiert wird, ist so auszuführen, dass in dem Fall, dass Kühlmittel austritt, dieses nicht stockt und dadurch eine Brand- oder Explosionsgefahr hervorruft.

Das Gerät ist in einem gut belüfteten Bereich zu lagern, wo die Raumgröße dem für den Betrieb vorgeschriebenen Raumvolumen entspricht.

Versäumen Sie nach der Installation des Geräts nicht, den Installateur nach der Bodenfläche des Raums, in dem das Gerät installiert ist, sowie der Kühlmittel-Füllmenge zu fragen.

Wenn das Gerät ausgetauscht oder die Raumaufteilung geändert werden soll, lassen Sie sich unbedingt von einem Vertrieb oder Kundendienst beraten.

Enteisung und Wartung nicht durch andere als die vom Hersteller empfohlenen Mittel beschleunigen.

Nicht durchstechen oder verbrennen.

In Fällen, die eine mechanische Lüftung erfordern, sind Lüftungsöffnungen von Hindernissen freizuhalten.

! WARNING

Das Gerät ist in einem Raum ohne andauernd in Betrieb befindlichen offenen Flammen (z. B. in Betrieb befindliches Gasgerät) und Zündquellen (z. B. in Betrieb befindliche Elektroheizung) zu lagern.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen.

(Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionsstörungen bzw. Fehlfunktionen:

• Der Fehlerstrom-Schutzschalter löst häufig aus.
• Das Gerät startet manchmal nicht, wenn Sie es einschalten.
  • Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.
• Brandgeruch oder ungewöhnliche Geräusche während des Betriebs.
• Das Gehäuse ist verformt oder ungewöhnlich heiß.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
  • Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr.

! VORSICHT

Das Gerät kann sowohl von Experten und geschulten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden.

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer-Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerät entfernt sein.

Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind.

Schalten Sie die Klimaanlage nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

Stecken Sie keine Gegenstände in den Luftauslass des Außengeräts. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert.

Berühren Sie nicht den Lufteinlass oder die scharfen Aluminium-Kühlrippen am Außengerät. Es besteht Verletzungsgefahr.

Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden.

HINWEIS

• Das Gerät ist so zu lagern, dass eine mechanische Beschädigung ausgeschlossen ist.
• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Bei der englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Vorsichtsmaßnahmen für den Gebrauch

Installation

• Dieses Klimagerät muss von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung fachgerecht installiert werden.
• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

WARNUNG

Die nachstehenden Installationsorte sind zu vermeiden.

• Orte mit Rauchentwicklung und brennbarem Gas. Auch Orte mit extrem hohen Temperaturen wie Treibhäuser.
• Orte, an denen hohe Wärme erzeugende Einrichtungen aufgestellt sind.

Achtung:

Das Außengerät darf nicht an einem Ort installiert werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion)

Verdrahtung

• Die gesamte Verdrahtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.)
• Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden.
  ● Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden.

Betriebsvorbereitung

Schalten Sie die Stromversorgung 5 Stunden vor Betriebsbeginn ein.

(Zum Aufwärmen)

- Lassen Sie die Stromversorgung während des andauernden Gebrauchs eingeschaltet.

ZUR BEACHTUNG

Wenn das Innengerät längere Zeit nicht verwendet wird, ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen.

Energiespartipps

■ Vermeiden Sie

- Jede Blockierung des Luftein- und -auslasses des Geräts ist zu vermeiden. (Bei einer Blockierung arbeitet das Gerät nicht einwandfrei, und es kann eine Funktionsstörung auftreten.)

- Verwenden Sie beim Kühlbetrieb Blenden, Rollos, Vorhänge o.Ä., damit Sonnenlicht nicht direkt in den Raum einfällt.

■ Was Sie tun sollten

- Halten Sie den Luftfilter stets sauber. (Ein verstopfter Filter beeinträchtigt die Leistung des Geräts.) → „Wartung“ (S. 31) - Fenster, Türen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen.

Durch die vorschriftsmäßige Entsorgung dieser Produkte und Batterien tragen Sie zum Schutz wertvoller Ressourcen und zur Vermeidung potenziell negativer Auswirkungen auf die menschliche Gesundheit und die Umwelt bei, die anderenfalls durch eine unsachgemäße Abfallbehandlung entstehen können. Für weitere Informationen zu Sammlung und Recycling von alten Produkten und Batterien wenden Sie sich bitte an Ihre Gemeinde- oder Stadtverwaltung, das örtliche Entsorgungsunternehmen oder die Verkaufsstelle, bei der die Gegenstände erworben wurden. Eine nicht vorschriftsmäßige Entsorgung solcher Abfälle kann je nach Landesgesetzgebung strafbar sein.

An kommerzielle Benutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten. Dort erhalten Sie weitere Informationen.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Gegenstände entsorgen möchten, wenden Sie sich an die örtliche Behörde oder an Ihren Händler und fragen Sie nach der korrekten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (unten mit zwei Kennbuchstaben als Beispiel):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen der für die betreffende Chemikalie erlassenen Richtlinie.

Bezeichnungen der Teile

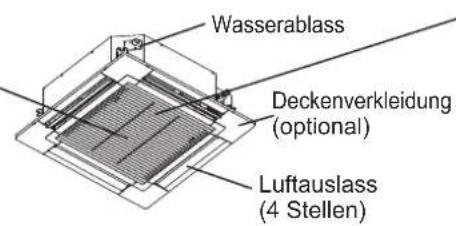

INNENGERÄT

Typ U2
Lufteinlassgitter (Lufteinlass)

Wasserablass Deckenverkleidung (optional) Luftauslass (4 Stellen)

Schild (angebracht am Deckel des Gehäuses der elektrischen Komponenten)
Ionisierte Luft, die von einem in der Klimaanlage integrierten Gerät generiert wird, deaktiviert Bakterien und Viren in der Luft und auf Oberflächen und verhindert den Schimmelbefall von Oberflächen. Wirkstoffe: aus der Umgebungsluft oder Wasser in situ generierte freie Radikale

In dieser Klimaanlage ist ein Biozidprodukt integriert.

AUßENGERÄT

PE2 (Typ 36, 50, 60)

PEY2 (Typ 60, 71)

Luftauslass

PE1 (Typ 60, 71)

PEY1 (Typ 100, 125)

Luftauslass

PE1 (Typ 100, 125, 140)

PEY1 (Typ 140)

PE2 (Typ 200, 250)

Lufteinlass Luftauslass

Luftauslass

PZ2 (Typ 60, 71)

Luftauslass

PZ2 (Typ 100, 125, 140)

Luftauslass

Optional

Infrarot-Fernbedienung

Modellnummer
CZ-RWSU3 (Typ U2)
CZ-RWSC3
(Für alle Innengeräte)

Timer-Fernbedienung

Modellnummer CZ-RTC4
Für alle
Innengeräte

Speziellen Kabelfernbedienung

Modellnummer
CZ-RTC5A
CZ-RTC5B
Für alle
Innengeräte

Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

■ Betrieb und Einstellung der Luftstromrichtung

Siehe der Fernbedienung beiliegende Bedienungsanleitung.

Wartung

! WARNING

Aus Sicherheitsgründen darauf achten, das Gerät vor dem Reinigen auszuschalten und vom Netz zu trennen. (Nichtbeachtung kann einen Stromschlag oder eine Verletzung durch das sich mit hoher Geschwindigkeit drehende Gebläse zur Folge haben.) Kein Wasser auf das Innengerät schütten. (Dadurch können die inneren Bauteile beschädigt werden, und es besteht Stromschlaggefahr.)

! VORSICHT

• Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Wischen Sie die Plastikteile auch nicht mit sehr heißem Wasser ab. (Dies kann eine Verformung oder Verfärbung verursachen.)
• Manche Metallkanten sowie die Verflüssigerlamellen sind scharf. Lassen Sie beim Reinigen dieser Teile besondere Vorsicht halten. (Es besteht Verletzungsgefahr.)
• Verwenden Sie zur Reinigung eines hoch installierten Innengeräts einen stabilen Stuhl oder eine Leiter.

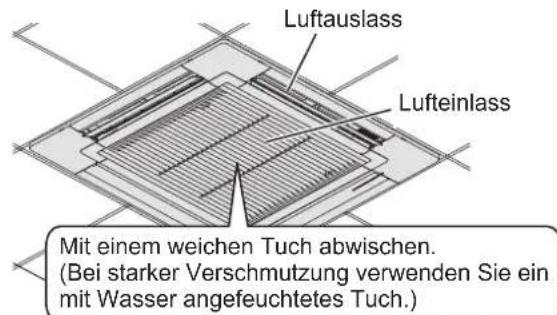

Innengerät (z.B. Typ U2)

Luftauslass Lufteinlass Mit einem weichen Tuch abwischen. (Bei starker Verschmutzung verwenden Sie ein mit Wasser angefeuchtetes Tuch.)

Der Wärmetauscher und andere Bauteile des Außengeräts müssen regelmäßig gereinigt werden. - Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle.

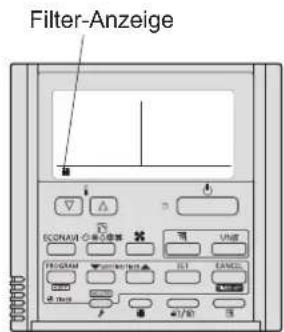

■ Wartung des Luftfilters

Wenden Sie sich an ihren Händler oder Ihr Service-Center, wenn das Filter) auf dem Display der Kabelfernbedienung erscheint.

Timer-Fernbedienung Speziellen Kabelfernbedienung

Filter-Anzeige ECONAM PROGAM P 1/200 UW8 E F D C M N A B C D E F D C M A B C D E F D C M A B C D E F D C M A B C D E F D C M A B C D E F D C M A B C D E F D C M A B C D F D C M A B C D E F D C M A B C D E F D C M A B C D E F D C M A B C D E

Filter-Anzeige 20.30 (THU)

DEUTSCH

Funktionsweise

■ Heizleistung

Da diese Klimaanlage zum Heizen Außenluft nutzt, nimmt ihre Heizleistung bei fallender Außentemperatur ab. (Aufgrund des Wärmepumpensystems)
→Verwenden Sie in diesem Fall ein anderes Heizgerät.

Abtauen

Diese Anlage schaltet in gewissen Fällen auf Abtaubetrieb, um eine Vereisung des Außengeräts zu beseitigen.

①Der Abtauvorgang startet: Das Gebläse des Innengeräts kommt zum Stillstand (oder läuft extrem langsam).
„” (STANDBY) erscheint.

② Der Heizbetrieb wird einige Minuten später wiederaufgenommen: Das Gebläse des Innengeräts steht still (oder läuft extrem langsam), bis der Wärmetauscher des Innengeräts sich ausreichend erwärmt hat.

→ „©“ (STANDBY) wird gezeigt.

③Der Abtauvorgang ist beendet: Das Gebläse des Innengeräts läuft wieder an. → „” (STANDBY) verschwindet.

Entfeuchtungsbetrieb

Sobald die Raumtemperatur den eingestellten Wert erreicht hat, wird das Außengerät automatisch wiederholt ein- und ausgeschaltet. Beim Ausschalten des Außengeräts stoppt auch das Gebläse des Innengeräts. (Damit die Luftfeuchtigkeit im Rau nicht wieder steigt.) Wenn die Raumtemperatur sich an die gewählte Einstellung annähert, wird die Gebläsedrehzahl automatisch auf „Lufthauch“ (leichter Wind).

■ Bei einem Stromausfall während des Betriebs des Geräts

Wenn das Gerät nach einem kurzen Stromausfall den Betrieb wiederaufnimmt, werden wieder dieselben Einstellungen vorgegeben, die vorlagen, als der Strom unterbrochen wurde.

Fehlerdiagnose

Prüfen Sie die nachstehenden Punkte, bevor Sie den Kundendienst anrufen oder anfordern.

Symptom Ursache / Abhilfe
Geräusch	Geräusch ähnlich fließendem Wasser ist während oder nach dem Betrieb zu hören.	Geräusch des im Gerät fließenden KältemittelsGeräusch des über die Ablaufleitung ausfließenden Wassers
	Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu hören.	Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch
Geruch in der Abluft während des Betriebs.		In der Klimaanlage angesammelter Geruch von Bauteilen, Zigaretten oder Kosmetika entweicht mit der Abluft.Verschmutzung im Inneren des Geräts.(Wenden Sie sich an Ihren Händler.)
Wassertropfen sammeln sich beim Betrieb um den Luftauslass an.		Feuchtigkeit im Inneren wird durch die Kühlluft abgekühlt und schlägt sich in Form von Wassertropfen nieder.
Beim Kühlbetrieb tritt ein Nebelschleier auf.		Wenn die Klimaanlage an einem Ort mit starken Öldünsten installiert ist, wie beispielsweise in einem Restaurant, ist eine Reinigung erforderlich, da das Geräteinnere (Wärmetauscher) verschmutzt ist. (Wenden Sie sich an Ihren Händler.)
Beim Heizbetrieb tritt ein Nebelschleier auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Das Gebläse läuft nach dem Stoppen des Betriebs eine Weile weiter.		Das laufende Gebläse sorgt für einen reibungslosen Betriebsablauf.Das Gebläse läuft je nach Einstellung möglicherweise zum Trocknen des Wärmetauschers.
Ausblasrichtung	Ausblasrichtung ändert sich beim Betrieb.Ausblasrichtung kann nicht eingestellt werden.Ausblasrichtung kann nicht geändert werden.	Wenn die Ablufttemperatur beim Heizbetrieb niedrig ist, oder beim Entfrosten, wird der Luftstrom automatisch horizontal ausgerichtet.Die Lamellenposition ist möglicherweise individuell eingestellt. (Typ U2)
	Die Lamelle bewegt sich nach dem Ändern der Richtung mehrere Male.	Die Lamelle bewegt sich einmal zur Standardposition und dreht sich dann zur eingestellten Ausblasrichtung.
Staub wird ausgeblasen.		Staub, der sich im Innengerät angesammelt hat, wird ausgeblasen.
Zu Beginn des Betriebs mit hoher Drehzahl läuft das Gebläse mit einer höheren als der eingestellten Drehzahl.(3 bis 30 Minuten)		Dabei handelt es sich um eine Überprüfung des Gebläsebetriebs, die dazu dient, sicherzustellen, dass die Drehzahl des Gebläsemotors innerhalb des vorgeschriebenen Bereichs liegt.
Gerät arbeitet nicht(Direkt nach dem Einschalten / Beim Stoppen und sofortigen Fortsetzen des Betriebs)		Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein.
Beim Heizbetrieb tritt ein Geräusch auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Beim Heizbetrieb wird Dampf ausgeblasen.
Der Ventilator läuft nach dem Stoppen des Betriebs mit der Fernbedienung weiter.		Dies sorgt für einen reibungslosen Betriebsablauf.

Bevor Sie den Kundendienst anfordern

Symptom Ursache Abhilfe
Die Klimaanlage läuft beim Einschalten nicht.	Stromausfall oder nach einem Stromausfall	Die ON/OFF-Taste an der Fernbedienung drücken.
	Die Betriebstaste (Ein/Aus) befindet sich in Ausschaltstellung.	• Die Stromversorgung einschalten, sofern der Trennschalter nicht ausgelöst wurde.• Bei ausgelöstem Trennschalter den Händler benachrichtigen, ohne die Anlage einzuschalten.
	Sicherung durchgebrannt. Wenden Sie sich	an Ihren Händler.
Schlechte Kühl-oder Heizleistung	Die Lufteinlass- oder -auslassöffnung des Innen- bzw. Außengeräts ist mit Staub zugesetzt oder durch ein Hindernis blockiert.	Den Staub entfernen.
	Der Gebläseschalter steht auf „Niedrig“.*	Auf „Mittel“ oder „Hoch“ einstellen.*
	Ungeeignete Temperatureinstellung	Siehe „Energiespartipps“. (S. 29)
	Der Raum ist bei Kühlbetrieb direktem Sonnenlichteinfall ausgesetzt.
	Türen oder Fenster sind geöffnet.
	Der Luftfilter ist zugesetzt. Siehe „Wartung“.	(S. 31)
	Zu viele Wärmequellen im Raum bei Kühlbetrieb.	So wenige Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden.
	Zu viele Personen im Raum bei Kühlbetrieb.	Die Temperatur niedriger oder das Gebläse auf „Mittel“ oder „Hoch“ einstellen.*

* Bezüglich der Fernbedienungsanzeige siehe Seite 83.

Wenn die Klimaanlage auch nach Durchgehen der Punkte unter

„Bevor Sie den Kundendienst anfordern“ und „Fehlerdiagnose“ nicht ordnungemäß arbeitet

Stappen Sie sofort den Betrieb und schalten Sie die Stromversorgung aus. Wenden Sie sich danach an Ihren Händler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens und der Buchstaben E, F, H, L sowie P in Kombination mit Ziffern auf dem LCD der Fernbedienung.

Versuchen Sie niemals, die Klimaanlage selbst zu reparieren, da dies sehr gefährlich sein kann.
