РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S60PU2E5B PANASONIC

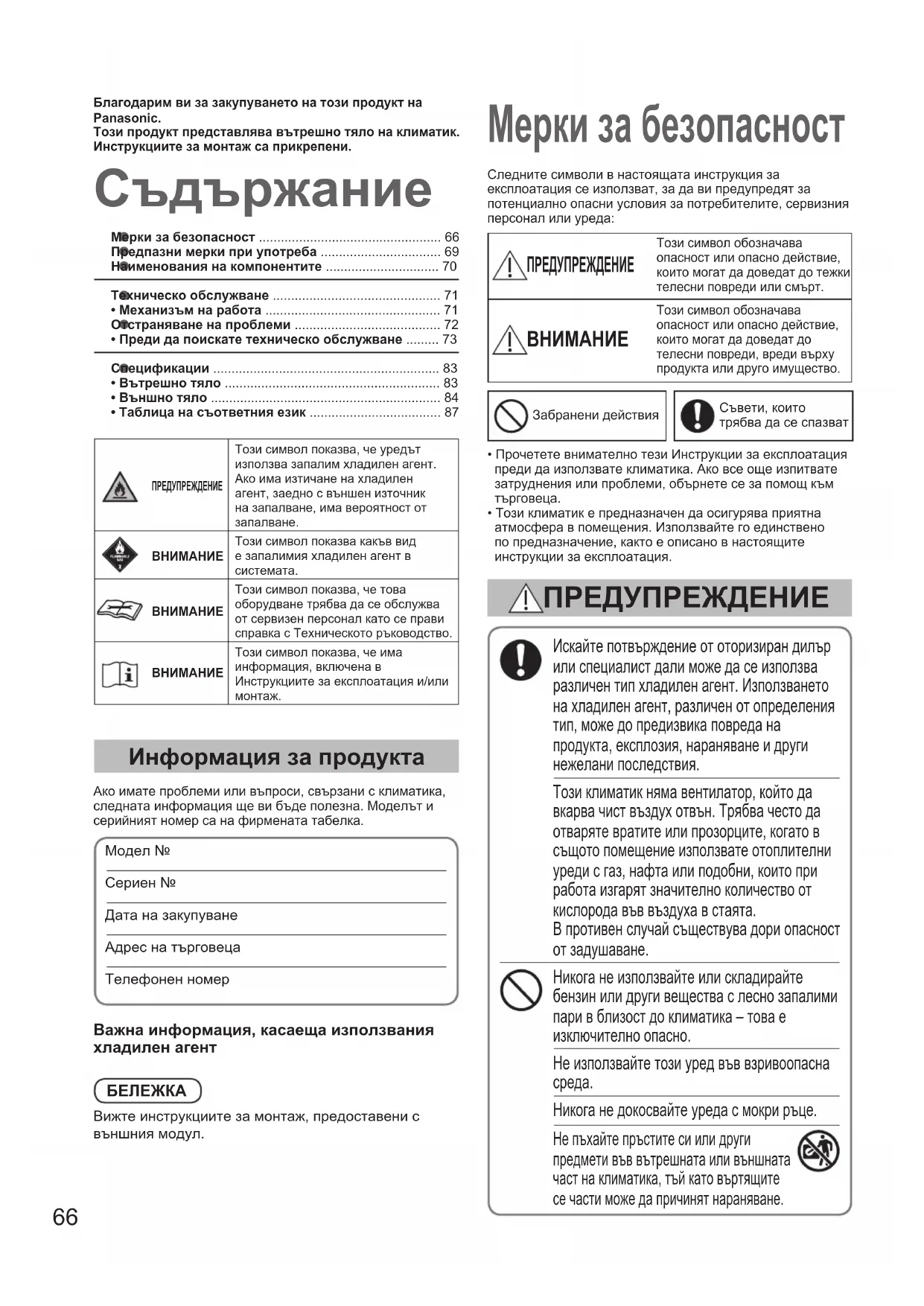

66 ~ 73 Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и

Меркизабезопасност Информациязапродукта Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Моделът и серийният номер са на фирмената табелка.Модел № Сериен № Дата на закупуванеАдрес на търговецаТелефонен номер Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и други нежелани последствия. Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване. Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно. Не използвайте този уред във взривоопасна

Никога не докосвайте уреда с мокри ръце. Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите се части може да причинят нараняване. Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда: ПРЕДУПРЕЖДЕНИЕ Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт. Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество.Забранени действияСъвети, които трябва да се спазват ПРЕДУПРЕЖДЕНИЕ БлагодаримвизазакупуванетонатозипродуктнаPanasonic.Тозипродуктпредставлявавътрешнотялонаклиматик.Инструкциитезамонтажсаприкрепени.• Прочетете внимателно тези Инструкции за експлоатация преди да използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към търговеца.• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.ПРЕДУПРЕЖДЕНИЕТози символ показва, че уредът използва запалим хладилен агент. Ако има изтичане на хладилен агент, заедно с външен източник на запалване, има вероятност от запалване.ВНИМАНИЕТози символ показва какъв вид е запалимия хладилен агент в системата.ВНИМАНИЕТози символ показва, че това оборудване трябва да се обслужва от сервизен персонал като се прави справка с Техническото ръководство.ВНИМАНИЕТози символ показва, че има информация, включена в Инструкциите за експлоатация и/или монтаж.Важнаинформация,касаещаизползванияхладиленагентБЕЛЕЖКАВижте инструкциите за монтаж, предоставени с външния модул. OI_00_301035_all.indb 66 2018/7/4 10:54:0167

ПРЕДУПРЕЖДЕНИЕ Ако хладилният агент влезе в контакт с открит пламък е възможно да се отдели токсичен газ. От съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване. При авария изключете климатика от електрическото захранване,като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването. Да се изхвърли според националните и/или местни разпоредби. Този продукт не трябва да бъде променян или разглобяван при никакви обстоятелства. Променен или разглобен модул може да предизвика пожар, токов удар или нараняване. Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването. Не се опитвайте сами да поправите уреда в случай на повреда. Свържете се с дилър по продажбите или сервизен център за ремонт и изхвърляне. Не използвайте модифициран кабел, общ кабел, удължител или неотговарящ на изискванията кабел, за да предотвратите прегряване и пожар. Осигурете розетка, която да бъде ползвана изключително само за всеки модул, а прекъсвач за електрозахранването, прекъсвач при утечка на заземяването (ELCB) или устройство за остатъчен ток за защита при претоварване трябва да бъдат осигурени в една линия. Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване. За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен. Уредът трябва да се съхранява в стая без постоянно работещи източници на огън (например: открити огнища, работещ газов уред или електрически нагревател). Трябва да знаете, че хладилните агенти може да нямат мирис. Невентилирана зона, в която се инсталира уреда със запалими хладилни агенти трябва така да се проектира, че, ако има изтичане на хладилен агент, да не се задържа, за да не се създаде риск от пожар или

Уредът трябва да се съхранява в добре вентилирана зона, в която големината на стаята отговаря на посочената за дейността нейна площ. След монтиране на модула, никога не пропускайте да попитате монтажника пространството на пода в стаята, в която се монтира модула, както и какво количество охладителен агент трябва да се зареди. В случай, че се промени разделителя за модула или стаята, никога не пропускайте да се консултирате с търговеца по продажбите или със сервизния техник. Да не се използват други средства за ускоряване процеса на размразяване или за чистене освен споменатите от производителя. Да не се пробива или гори. В случаите, когато се изисква механична вентилация, отворите за вентилация трябва да се почистват от препятствия. OI_00_301035_all.indb 67 2018/7/4 10:54:0168 Този уред е предназначен за използване от експерти или обучени потребители в търговски обекти, в леката промишленост, във ферми или за търговски цели от неспециалисти. Този уред може да се използва от деца на възраст 8 и повече години и от хора с ограничени физически, сетивни или умствени способности или липса на опит и познания, ако се наблюдават или са инструктирани относно използването на уреда по безопасен начин, и осъзнават опасностите, които това включва. Децата не трябва да си играят с уреда. Почистването и поддържането от потребителите не трябва да се прави от деца без надзор. Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от уреда. Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или инвалиди. Не включвайте и не изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/OFF). Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока скорост. Не докосвайте входния отвор за въздух или острите алуминиеви ребра на външното тяло. Може да се нараните. Не мушкайте предмети в корпуса на вентилатора. Така можете да се нараните или да повредите уреда. ВНИМАНИЕПРЕДУПРЕЖДЕНИЕ

• Уредът трябва да се съхранява така, че да се предотврати механична повреда.

• Компресорът понякога спира по време на гръмотевични бури. Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.

• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са превод на оригиналните инструкции.

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Опасност от задимяване/пожар/токов

Примери за необичайна работа или

• Заземителният автоматичен прекъсвач (ELCB) често се активира.

• Климатикът не стартира когато е

• Захранването прекъсва, когато кабелът се мести.

• Мирише на изгоряло или издава необичаен шум при работа.

• Корпусът е деформиран или необичайно горещ.

• Изтича вода от вътрешния уред.

• Кабелът или щепселът са необичайно

• Скоростта на вентилатора не може да се контролира.

• Уредът спира работа веднага, дори и да е включен да работи.

• Вентилаторът не спира, дори, ако уредът е спрял да работи. За техническо обслужване или ремонт се свържете се незабавно с местния

Не сядайте и не стъпвайте върху уреда. Има опасност да паднете. Уредът трябва да се съхранява в стая без постоянно работещи източници на открит огън (например: работещ газов уред) и източници на огън (например: работещ електрически нагревател). OI_00_301035_all.indb 68 2018/7/4 10:54:0269 Предпазнимеркиприупотреба Информациязапотребителитезасъбиранеиобезврежданенастарооборудванеиизползванибатерии ези символи на продукти, опаковки и/или придружаващи документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с обикновените битови отпадъци.За правилно третиране, оползотворяване и рециклиране на стари продукти и употребявани батерии, моля да ги предадете в съответните събирателни пунктове, в съответствие с националното законодателство и директиви 2002/96/ЕО и 2006/66/ЕО.Чрез правилно изхвърляне на тези продукти и батерии, ще помогнете за спасяването на ценни ресурси и за предотвратяване на потенциални отрицателни ефекти върху човешкото здраве и околната среда, които биха могли да възникнат при неправилно изхвърляне.За повече информация за събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или мястото, от където сте закупили продуктите.Може да бъдете глобени за неправилно изхвърляне на тези отпадъци, в съответствие с националното законодателство.ЗабизнеспотребителивЕвропейскиясъюзАко искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с вашия търговец или доставчик за повече информация.[ИнформациязаизхвърляневдругистраниизвънЕвропейскиясъюз]Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или търговеца и попитайте за правилния начин на изхвърляне. Бележказасимволанабатерията (долнитедвапримернисимвола):Този символ може да се използва в комбинация с химически символ. В този случай e в съответствие с изискванията, определени от директивата за съответния химикал.

Този климатик трябва да се инсталира правилно от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.

Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка. ПРЕДУПРЕЖДЕНИЕ Избягвайтеследнитеместазамонтаж.

Места, където съществува дим или горим газ. Места с изключително висока температура, като оранжерия. Места, където се поставят прекалено високи предмети, генериращи топлина.

Избягвайте инсталирането на външното тяло на места, където солена морска вода може директно да пръска върху него или при наличие на сернист въздух в близост до минерални извори. (За да се предпази климатикът от тежка корозия) Окабеляване

Окабеляването трябва да е в съответствие с местните стандарти за електрически инсталации. (За подробна информация се консултирайте се с търговеца или с квалифициран електротехник.)

Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел.

Свързването към електрическата инсталация трябва да се извърши от квалифициран електротехник. Подготовказаработа Включетезахранването5часапрединачалотонаработа. (За загряване) Оставете захранването включено за продължителна употреба.

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването. Съветизапестененаенергия

Недопускайтеследното

Неблокирайтевходаиизходазавъздухнавъншнотои/иливътрешнототяло.(Аконякойоттяхезапушен,уредътнямадафункционирадобре,коетощедоведедонеизправност.)

По време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята.

Винаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.) → „Техническо обслужване“ (стр. 71)

За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори. OI_00_301035_all.indb 69 2018/7/4 10:54:0270 Наименованиянакомпонентите

Работаирегулираненапосокатанавъздушнияпоток Вижте инструкциите за експлоатация, приложени към дистанционното управление.Модел №CZ-RTC5ACZ-RTC5BЗа всички вътрешни тела Безжичнодистанционноуправление

Модел №CZ-RTC4За всички вътрешни тела Дистанционноуправлениестаймер Прочетете инструкциите за експлоатация, приложени към дистанционното управление. Високоспециализиранокабелно дистанционноуправление Модел №CZ-RWSU3 (Тип U2)CZ-RWSC3(За всички вътрешни тела)

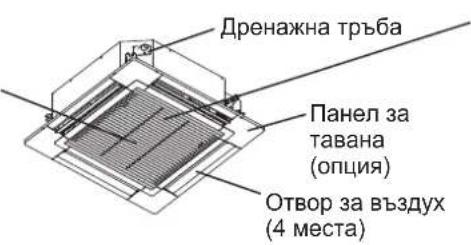

PE1 (Тип 100, 125, 140) PEY1 (Тип 140) ВЪТРЕШНОТЯЛО

Вход за въздухВход за въздухВход за въздухВход за въздухОтвор за въздухОтвор за въздухОтвор за въздухОтвор за въздух PE2 (Тип 36, 50, 60) PEY2 (Тип 60, 71) PZ2 (Тип 60, 71) PE1 (Тип 60, 71) PEY1 (Тип 100, 125) PZ2 (Тип 100, 125, 140) PE2 (Тип 200, 250)Вход за въздухОтвор за въздухВход за въздухОтвор за въздух ТипU2 Дренажна тръбаПанел за тавана (опция)Отвор за въздух(4 места)Решетка на входа за въздух(вход за въздух)Етикет (прикачен към капака на кутията с електрически компоненти)Този климатик включва биоциден продукт.Йонизиран въздух, генериран от устройство, вградено в климатика, деактивира бактерии и вируси във въздуха, както и върху повърхности и пречи на развитието на плесен върху повърхностите.Активни вещества: свободни радикали, генерирани ин ситу от въздуха в околната среда или от вода OI_00_301035_all.indb 70 2018/7/4 10:54:0371 Механизъмнаработа

Работанаклиматикаприотопление zТъй като климатикът използва външния въздух за отопление, производителността при отопление намалява при падане на външната температура. (Поради термопомпената система) → В този случай използвайте друг отоплителен уред.

Този уред може да започне операция на размразяване, за да стопи скрежа, образуван във външното тяло.

Размразяванетозапочва: Вентилаторът на вътрешното тяло спира (или скоростта става изключително бавна). “ (STANDBY) се показва.

Следняколкоминутиоперациятанаотоплениесевъзобновява: Вентилаторът на вътрешното тяло остава спрян (или ще работи при много ниска скорост), докато топлообменникът на вътрешното тяло загрее достатъчно. “ (STANDBY) е показано.

Размразяванетоезавършено: Вентилаторът на вътрешното тяло започва да работи. “ (STANDBY) изчезва.

РаботаврежимАБСОРБИРАНЕ zСлед като температурата в помещението достигне зададената стойност, външното тяло започва да повтаря цикъл на автоматично включване и изключване. zКогато външното тяло е изключено, вентилаторът на вътрешното тяло също ще спре. (За да се предотврати повишаване на влажността в стаята) zКогато температурата в помещението е по-вероятно да достигне нивото, което е зададено, скоростта на вентилатора се задава на „Бриз“ (слаба въздушна струя) автоматично.

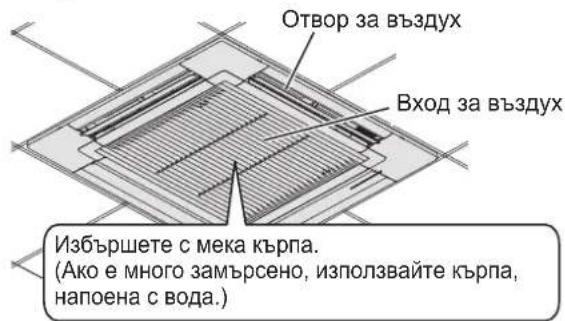

Акозахранванетопрекъсне,докато климатикътработи Когато уредът автоматично поднови работа след временно спиране на тока, той използва настройките преди прекъсването на захранването. Техническообслужване ПРЕДУПРЕЖДЕНИЕ zПо съображения за безопасност, изключете климатика и прекъснете захранването му преди да започнете почистване. (В противен случай може да възникне токов удар или нараняване, тъй като вентилаторът се върти с висока скорост.) zНе наливайте вода върху вътрешното тяло. (Това може да повреди вътрешните компоненти и да създаде опасност от токов удар.) zНикога не използвайте разтворители или разяждащи химикали. Също така, не бършете пластмасовите части, като използвате твърде топла вода. (Това може да доведе до деформация или промяна в цвета.) zНякои метални ръбове и перки са остри. Бъдете внимателни, когато почиствате тези части. (Може да се нараните.) zИзползвайте здрав стол или стълба при почистване на вътрешно тяло, инсталирано на високи места.

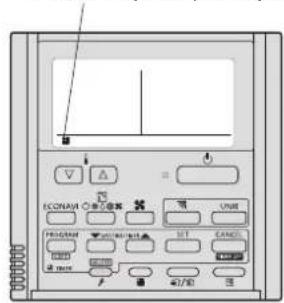

Поддръжканавъздушнияфилтър Консултирайте се с Вашия търговец или сервизен център, когато на екрана на кабелното дистанционно управление се появи (Филтър).Дистанционно управление с таймерВисокоспециализирано кабелно дистанционно управление Индикатор на филтъра 20:30 (THU) Индикатор на филтъра Вътрешнотяло (напр. тип U2) zВътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично.• Консултирайте се с търговеца или със сервизен център.Отвор за въздухВход за въздухИзбършете с мека кърпа. (Ако е много замърсено, използвайте кърпа, напоена с вода.) OI_00_301035_all.indb 71 2018/7/4 10:54:0472 Отстраняваненапроблеми Симптом Причина/Действие Вътрешнотяло

Чува се звук като течаща вода по време на работа или след това.

• Звук от охладителя, който тече в уреда

• Звук от отводняване през дренажната тръба Чува се пукащ звук по време на работа или след това.

• Звук поради промяна на температура на компонентите Подаваниятотклиматикавъздухима

• В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух.

• Тялото вътре е мръсно. (Свържете се с търговеца.) Повременаохлаждане,близодоотвора завъздухсесъбираконденз.

• Влагата в помещението се охлажда от студения въздушен поток и се натрупва като конденз. Повременаохлажданесенаблюдава замъгляване.

• Ако климатикът е инсталиран на места като ресторанти, където съществуват големи количества маслена мъгла, необходимо е почистване, тъй като вътрешната част на тялото (топлообменникът) е замърсена. (Свържете се с търговеца.) Повременаотоплениесенаблюдава замъгляване.

• Извършва се размразяване. Вентилаторътпродължавадасевърти заизвестновремедорикогатоклимати- кътеизключен.

• Въртенето на вентилатора осигурява безпроблемна

• Вентилаторът може да се върти, за да изсуши топлообменника, в зависимост от настройката.

Посоката на въздушния поток се променя по време на работа. Посоката на въздушния поток не може да бъде зададена. Посоката на въздушния поток не може да бъде променена.

• Когато температурата на подавания въздух е ниска по време на отопление или по време на работа в режим за размразяване, автоматично се задава хоризонтален въздушен поток.

• Позицията на жалуза може да се настройва индивидуално. (Тип U2) Жалузите се движат няколко пъти след промяна на посоката.

• Жалузите се преместват до стандартната позиция веднъж и след това се преместват до зададената посока на въздушния поток. Освобождавасепрах.

• С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло. Припървоначалнатависокаскоростна работа,вентилаторътпонякогасевърти по-бързоотнастройката. (от3до30минути)

• Това е с цел диагностика на работата, за да се провери дали оборотите на мотора на вентилатора са в рамките на експлоатационните стойности.

(Когатозахранванетоевключеноведнага /Когатоработатаеспрянаивъзобновена

• Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора. Повременаотоплениеимашум.

• Извършва се размразяване. Повременаотоплениеизлизапара. Вентилаторътпродължавадасевърти, дориследспираненаработатачрез дистанционнотоуправление.

• Това е за плавно функциониране. Проверете, преди да се консултирате или да поискате техническо обслужване. OI_00_301035_all.indb 72 2018/7/4 10:54:0473

Симптом Причина Действие Климатикътне работи,въпреки чеевключен. Повреда в захранването или в подаването на захранването Натиснете бутонa ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление. Бутонът за работа (захранване) е изключен.

• Ако прекъсвачът е изключен, включете захранването.

• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново. Изгорял предпазител. Свържете се с търговеца. Неефективна работаврежими наотоплениеи

Входът или изходът за въздух на външното или вътрешното тяло е задръстен с прах. Премахнете прахта. Превключвателят за скорост на вентилатора е зададен на „Ниска“.* Променете на „Средна“ или „Висока“.* Неправилни настройки за температурата Вижте „Съвети за пестене на енергия“. (стр. 69) Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на

Има отворени врати или прозорци. Въздушният филтър е задръстен. Вижте „Техническо обслужване“. (стр. 71) Твърде много източници на топлина в помещението при работа в режим на охлаждане. Незабавно намалете източниците на топлина. Твърде много хора в помещението при работа в режим на охлаждане. Намалете настройката за температурата или променете скоростта на въздушния поток на „Средна“ или „Висока“.*

• Относно дисплея на дистанционното управление, вижте страница 83. Аковашиятклиматикнеработиправилно,дорииследпроверканавсекиелементот „Предидапоискатетехническообслужване“и„Отстраняваненапроблеми“

Спрете работата незабавно и изключете захранването. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Освен това посочете дали има знак за инспектиране и каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление.
