GEBRUIKSAANWIJZING S60PU2E5B PANASONIC

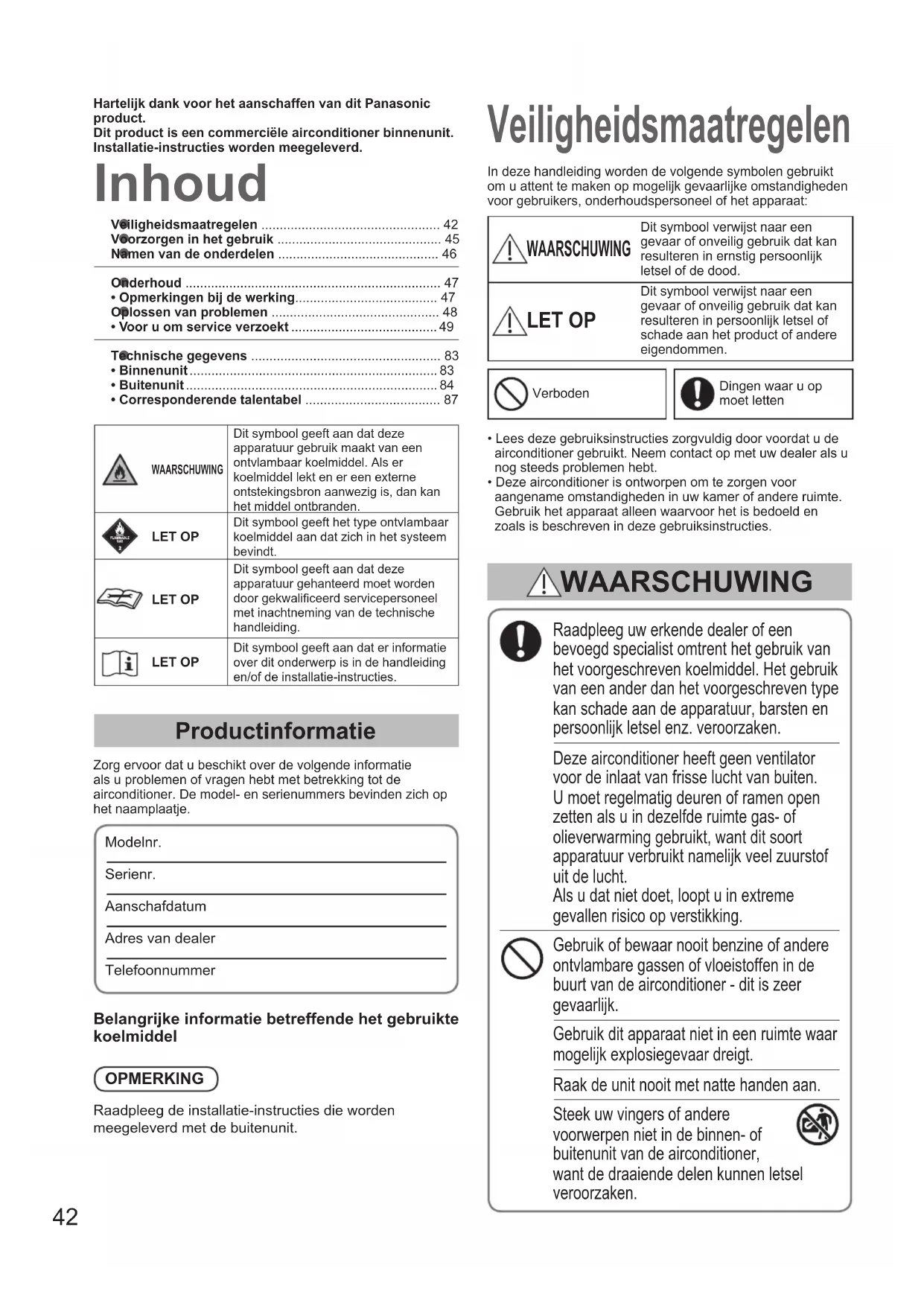

• Corresponderende talentabel ..................................... 87 Inhoud Veiligheidsmaatregelen Productinformatie Zorg ervoor dat u beschikt over de volgende informatie als u problemen of vragen hebt met betrekking tot de airconditioner. De model- en serienummers bevinden zich op het naamplaatje.Modelnr. Serienr. AanschafdatumAdres van dealerTelefoonnummer Raadpleeg uw erkende dealer of een bevoegd specialist omtrent het gebruik van het voorgeschreven koelmiddel. Het gebruik van een ander dan het voorgeschreven type kan schade aan de apparatuur, barsten en persoonlijk letsel enz. veroorzaken. Deze airconditioner heeft geen ventilator voor de inlaat van frisse lucht van buiten. U moet regelmatig deuren of ramen open zetten als u in dezelfde ruimte gas- of olieverwarming gebruikt, want dit soort apparatuur verbruikt namelijk veel zuurstof uit de lucht. Als u dat niet doet, loopt u in extreme gevallen risico op verstikking. Gebruik of bewaar nooit benzine of andere ontvlambare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk. Gebruik dit apparaat niet in een ruimte waar mogelijk explosiegevaar dreigt. Raak de unit nooit met natte handen aan. Steek uw vingers of andere voorwerpen niet in de binnen- of buitenunit van de airconditioner, want de draaiende delen kunnen letsel veroorzaken. In deze handleiding worden de volgende symbolen gebruikt om u attent te maken op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het apparaat: WAARSCHUWING Dit symbool verwijst naar een gevaar of onveilig gebruik dat kan resulteren in ernstig persoonlijk letsel of de dood. LET OP Dit symbool verwijst naar een gevaar of onveilig gebruik dat kan resulteren in persoonlijk letsel of schade aan het product of andere eigendommen. WAARSCHUWING Hartelijk dank voor het aanschaffen van dit Panasonic product.Dit product is een commerciële airconditioner binnenunit.Installatie-instructies worden meegeleverd.VerbodenDingen waar u op moet letten• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebruikt. Neem contact op met uw dealer als u nog steeds problemen hebt.• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het apparaat alleen waarvoor het is bedoeld en zoals is beschreven in deze gebruiksinstructies.WAARSCHUWINGDit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koelmiddel. Als er koelmiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.LET OPDit symbool geeft het type ontvlambaar koelmiddel aan dat zich in het systeem bevindt.LET OPDit symbool geeft aan dat deze apparatuur gehanteerd moet worden door gekwaliceerd servicepersoneel met inachtneming van de technische handleiding.LET OPDit symbool geeft aan dat er informatie over dit onderwerp is in de handleiding en/of de installatie-instructies.Belangrijke informatie betreffende het gebruikte koelmiddelOPMERKINGRaadpleeg de installatie-instructies die worden meegeleverd met de buitenunit. OI_00_301035_all.indb 42 2018/7/4 10:53:4943 NEDERLANDS WAARSCHUWING Als het koelmiddel in contact komt met vuur, zal dit een giftig gas produceren. Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het apparaat reinigt of onderhoud pleegt. Trek in geval van nood de stekker van het netsnoer uit het stopcontact of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom. Verwijderen in overeenstemming met landelijke en/of plaatselijke regelgeving. Dit product mag in geen geval worden gewijzigd of gedemonteerd. Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel. Reinig nooit zelf het binnenste van de binnen- en buitenunits. Laat de reiniging uitvoeren door een bevoegde dealer of specialist. Repareer bij storingen dit apparaat niet zelf. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur. Gebruik geen aangepaste snoeren, snoeren die gedeeld worden met andere apparatuur, verlengsnoeren of snoeren die niet aan de specicaties voldoen om oververhitting en brand te vermijden. Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueel toestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding. Zorg voor een apart stopcontact voor elke unit en zorg ervoor dat conform de regelgeving voor elektrische bedrading er volledige ontkoppeling, dat wil zeggen een ontkoppeling van het stopcontact in alle polen, wordt geïmplementeerd in de vaste bedrading. Ter voorkoming van mogelijke gevaren vanwege defecte isolatie moet de unit worden geaard. Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elkektrisch verwarmingstoestel). Let op, want koelmiddel kan geurloos zijn. Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koelmiddelen wordt geïnstalleerd, moet zo zijn geconstrueerd dat het koelmiddel in geval van een lekkage niet kan blijven staan zodat er brandgevaar en ontplofngsgevaar ontstaat. Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte moeten overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specicaties gebruikt moet worden. Nadat installatie van de unit bent u verplicht de installateur te vragen naar het vloeroppervlak van de ruimte waarin de unit is aangebracht en de hoeveelheid koelmiddel in het systeem. Als de unit of de indeling van de ruimte wordt veranderd, bent u verplicht de dealer of servicevertegenwoordiger te raadplegen. Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te laten verlopen of voor het reinigen. Niet doorboren of verbranden. In gevallen waarin mechanische ventilatie vereist is, moeten de ventilatie-openingen vrij van blokkeringen gehouden worden. OI_00_301035_all.indb 43 2018/7/4 10:53:5044 Dit apparaat is bestemd voor gebruik door experts of geïnstrueerde gebruikers in winkels, in de lichte industrie of in agrarische bedrijven, alsmede voor commercieel gebruik door leken. Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan. Zorg voor een minimale afstand van 1,5 m tussen de unit en het brandalarm en de luchtuitlaat. Zorg ervoor dat u de ruimte niet te veel koelt of verwarmt als er baby's of invalide personen aanwezig zijn. Schakel de airconditioner niet in en uit via de hoofdstroomschakelaar. Gebruik in plaats daarvan ON/OFF. Steek geen voorwerpen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk omdat de ventilator met hoge snelheid draait. Raak de luchtinlaat of de scherpe aluminium bladen van de buitenunit niet aan. Als u dat wel doet, kunt u letsel oplopen. Steek geen voorwerpen in de VENTILATORBEHUIZING. Als u dat wel doet, kunt u letsel oplopen en kan de unit beschadigd raken. LET OP

• Het toestel moet zo worden bewaard dat er geen mechanische schade kan optreden.

• Tijdens onweer kan de compressor soms stoppen. Dit is geen mechanische storing. De unit zal automatisch na enkele minuten weer opstarten.

De Engelse tekst bevat de oorspronkelijke instructies. Tekst in andere talen is een vertaling van de oorspronkelijke instructies. AANKONDIGING WAARSCHUWING Stop met het gebruiken van het product wanneer er een abnormaliteit/ storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de stroomonderbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormale situaties/ storingen:

• De aardlekschakelaar slaat vaak door.

• Het product start soms niet wanneer het wordt ingeschakeld.

• De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer.

• Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormaal geluid.

• De behuizing is vervormd of abnormaal heet.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De unit stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de unit stopt met werken. Neem onmiddellijk contact op met uw plaatselijke dealer voor onderhoud/ reparatie. Ga niet op de unit zitten of staan. Als u dat wel doet, kunt u er vanaf vallen. Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel). OI_00_301035_all.indb 44 2018/7/4 10:53:5045 NEDERLANDS Voorzorgen in het gebruik Installatie

We raden u aan deze airconditioner op de juiste wijze te laten installeren door bevoegde installatiemonteurs conform de installatie-instructies die u bij de unit hebt ontvangen. Controleer voor de installatie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage op het typeplaatje. WAARSCHUWING Vermijd de volgende locaties voor de installatie. zPlekken met rook of ontvlambare gassen. Plekken met zeer hoge temperaturen, zoals broeikassen. zPlekken met objecten die zeer veel warmte produceren. Attentie: zInstalleer de buitenunit niet op plekken waar er direct zout water op kan spetteren, of in de buurt van minerale bronnen met zwavelhoudende lucht. (Om de airconditioner te beschermen tegen ernstige roest.) Bedrading

Alle bedrading moet voldoen aan de lokale elektriciteitsregelgeving. (Raadpleeg uw dealer of een bevoegd elektricien voor details.)

Elke unit moet correct geaard zijn met een aardedraad of via de bedrading van de stroomtoevoer.

De bedrading dient te worden aangelegd door een bevoegd elektricien. Voorbereiding voor gebruik Schakel de stroom in 5 uur voor u het apparaat wilt gaan gebruiken. (Om het opwarmen mogelijk te maken.) zLaat de stroom ingeschakeld (ON) staan voor continu gebruik.

OPMERKING Trek de stekker van het netsnoer uit het stopcontact, of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom als u het apparaat langere tijd niet gebruikt.Informatie voor gebruikers over inzamelen en verwijderen van oude apparatuur en gebruikte batterijen eze symbolen op de producten, verpakking en/of betekenen dat gebruikte elektrische en elektronische producten en batterijen niet gemengd mogen worden met het gewone huishoudelijke afval.Breng voor een correcte behandeling, verwerking en recycling oude producten en gebruikte batterijen naar de daartoe aangewezen inzamelingspunten in overeenstemming met de nationale regelgeving op de betreffende locatie en de Richtlijnen 2002/96/EG en 2006/66/EG.Door deze producten en batterijen op de juiste manier te verwijderen helpt u waardevolle hulpbronnen te conserveren en mogelijke negatieve invloeden op de volksgezondheid en het milieu als gevolg van onjuiste afvalverwerking te voorkomen.Voor meer informatie over het inzamelen en recyclen van oude producten en batterijen dient u contact op te nemen met uw gemeente, uw afvalverwerking of het verkooppunt waar u de items in kwestie gekocht hebt.In overeenstemming met de geldende regelgeving op uw locatie kunnen er sancties rusten op het incorrect verwijderen van dergelijk afval.Voor zakelijke gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wilt verwijderen, dient u contact op te nemen met uw dealer of leverancier voor meer informatie.[Informatie over verwijdering in andere landen, buiten de Europese Unie] Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt verwijderen, moet u contact opnemen met de plaatselijke autoriteiten en vragen hoe u dat moet doen. Opmerking batterijsymbool (onderschrift dient alleen als voorbeeld):Dit symbool wordt mogelijk gebruikt in combinatie met een chemische aanduiding. In een dergelijk geval voldoet dit aan de eisen uit de Richtlijn met betrekking tot het chemische middel in kwestie. Tips voor energiebesparing

Blokkeer de luchtinlaat en de uitlaat van de unit niet. (Als de in- of uitlaten worden geblokkeerd, zal de unit niet goed kunnen werken en storingen vertonen.)

Gebruik tijdens het koelen zonneschermen, luxaex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

Houd het luchtlter altijd schoon. (Bij een verstopt lter zullen de prestaties van de unit afnemen.) → “Onderhoud” (P.47)

Bedienen & aanpassne van de richting van de luchtstroom Raadpleeg de handleiding die wordt meegeleverd met de afstandsbediening. Draadloze afstandsbediening

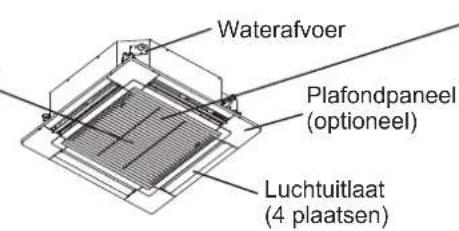

Modelnr.CZ-RTC4Voor alle binnenunits Draadloze timerafstandsbediening Lees de handleiding die wordt meegeleverd met de afstandsbediening. Afstandsbedieningmetdraadenhogespecicaties Modelnr.CZ-RWSU3 (Type U2)CZ-RWSC3(Voor alle binnenunits) Optioneel PE1 (Type 100, 125, 140) PEY1 (Type 140) BINNENUNIT BUITENUNIT LuchtinlaatLuchtinlaatLuchtinlaatLuchtinlaatLuchtuitlaatLuchtuitlaatLuchtuitlaatLuchtuitlaat PE2 (Type 36, 50, 60) PEY2 (Type 60, 71) PZ2 (Type 60, 71) PE1 (Type 60, 71) PEY1 (Type 100, 125) PZ2 (Type 100, 125, 140) PE2 (Type 200, 250)LuchtinlaatLuchtuitlaatLuchtinlaatLuchtuitlaat Type U2 WaterafvoerPlafondpaneel (optioneel)Luchtuitlaat(4 plaatsen)Luchtinlaatrooster(luchtinlaat)Label (bevestigd aan de klep van de elektrische componentenkast)Deze airconditioner bevat een product met biocide-werking.Geïoniseerde lucht gegenereerd door een component in de airconditioner schakelt bacteriën en virussen in de lucht en op oppervlakken uit en remt schimmelgroei op oppervlakken in de ruimte.Actieve stoffen: vrije radicalen die ter plekke gegenereerd worden uit lucht of water in de omgeving OI_00_301035_all.indb 46 2018/7/4 10:53:5247 NEDERLANDS Opmerkingen bij de werking

Verwarmingsprestaties zOmdat deze airconditioner gebruik maakt van de buitenlucht voor de verwarming, zullen de verwarmingsprestaties minder worden wanneer de buitentemperatuur te laag wordt. (Vanwege het warmtepompsysteem) → Gebruik in een dergelijk geval een ander verwarmingstoestel.

Ontdooien zDit apparaat kan beginnen met ontdooien om ijs dat zich in de buitenunit heeft gevormd te smelten.

Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). ” (STANDBY) verschijnt.

Na een paar minuten begint het toestel weer te verwarmen De ventilator van de binnenunit zal gestopt blijven (of zeer langzaam blijven draaien) tot de warmtewisselaar van de binnenunit voldoende is opgewarmd. → “ ” (STANDBY) wordt getoond.

Het ontdooien is klaar: De ventilator van de binnenunit begint te werken. ” (STANDBY) verdwijnt.

"DRY"-stand zZodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de buitenunit automatisch de in- en uitschakelcyclus. zWanneer de buitenunit wordt uitgeschakeld, zal de ventilator van de binnenunit ook stoppen. (Om te voorkomen dat de vochtigheid in de ruimte weer stijgt.) zWanneer de kamertemperatuur waarschijnlijk het ingestelde niveau zal bereiken, wordt de ventilatorsnelheid automatisch ingesteld op “breeze” (briesje of zwak).

Als er een stroomstoring optreedt terwijl de unit in werking is Wanneer de unit automatisch weer begint te werken na een tijdelijke stroomstoring, zullen dezelfde instellingen worden gebruikt als voor de stroomstoring. WAARSCHUWING

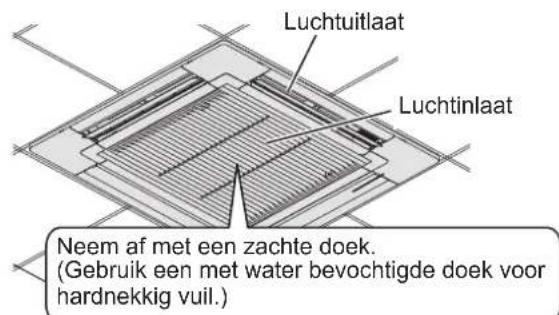

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het gaat schoonmaken. (Doet u dit niet, dan kunnen er elektrische schokken optreden of kunt u letsel oplopen omdat de ventilator snel ronddraait.) Giet geen water op de binnenunit. (Als u dat wel doet, kunnen de interne onderdelen beschadigd raken en loopt u risico op elektrische schokken.) LET OP

Gebruik nooit oplosmiddelen of agressieve chemische middelen. Wrijf kunststof onderdelen ook niet schoon met zeer heet water. (Dit kan leiden tot vervorming of verkleuring.)

Sommige metalen randen en bladen kunnen scherp zijn. Wees voorzichtig wanneer u deze onderdelen schoonmaakt. (Anders kunnen deze letsel opleveren.)

Gebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken. Onderhoud

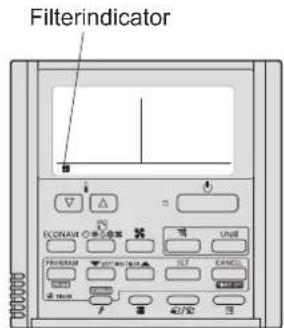

Onderhoudluchtlter Raadpleeg uw dealer of servicecentrum wanneer het (Filter) pictogram op het scherm van de afstandsbediening met draad verschijnt.Afstandsbediening met timer Afstandsbediening met draad en hoge specicaties Filterindicator 20:30 (THU) Filterindicator Binnenunit (bijv. type U2) De interne spiraal en andere onderdelen van de buitenunit moeten regelmatig worden gereinigd.• Raadpleeg uw dealer of onderhoudsservice.LuchtuitlaatLuchtinlaatNeem af met een zachte doek. (Gebruik een met water bevochtigde doek voor hardnekkig vuil.) OI_00_301035_all.indb 47 2018/7/4 10:53:5248 Oplossen van problemen Probleem Oorzaak / Actie Binnenunit Lawaai Geluiden van stromend water kunnen worden gehoord tijdens of na de werking.

• Geluid van het koelmiddel dat door de unit stroomt

• Geluid van overtollig water dat via de afvoerbuis wordt afgevoerd Krakende geluiden kunnen worden gehoord tijdens of na de werking.

• Geluiden van uitzettende of krimpende materialen door temperatuurverandering Tijdens de werking komt er een vreemde geur uit de unit.

• De geuren in huis, zoals sigarettenrook en geuren van cosmetica worden door de airconditioner opgezogen en weer uitgeblazen.

• De unit is vuil van binnen. (Neem contact op met uw dealer.) Er verzamelen zich druppels condensatie bij de luchtuitlaat bij koelen.

• Vocht uit de lucht condenseert in de koele luchtstroom en vormt druppels. Er wordt mist gevormd bij het koelen.

• Als de airconditioner geïnstalleerd is op een plek zoals in een restaurant, waar grote hoeveelheden vette walm kunnen voorkomen, moet de unit schoongemaakt worden omdat het binnenwerk (de warmtewisselaar) vuil geworden is. (Neem contact op met uw dealer.) Er wordt mist gevormd bij het verwarmen.

• De unit is aan het ontdooien. De ventilator draait een tijdje door, ook al is de werking gestopt.

• De ventilator draait door voor een soepele werking.

• Afhankelijk van de instelling kan de ventilator ook draaien om de warmtewisselaar te drogen. Richting luchtstroom De luchtstroomrichting verandert tijdens de werking. De richting van de luchtstroom kan niet worden ingesteld. De richting van de luchtstroom kan niet worden veranderd.

• Wanneer de temperatuur van de uitgeblazen lucht erg laag is bij het verwarmen, of bij het ontdooien, wordt de horizontale luchtstroomrichting automatisch ingesteld.

• De positie van het blad kan individueel worden ingesteld. (Type U2) Het blad beweegt een paar keer nadat de richting is veranderd.

• Het blad beweegt één keer naar de standaard positie en gaat dan naar de ingestelde luchtstroomrichting. Er wordt stof uitgestoten.

• Stof dat zich heeft opgehoopt in de binnenunit wordt uitgestoten. Aan het begin van de werking op hoge snelheid is het mogelijk dat de ventilator soms sneller draait dan de ingestelde snelheid. (3 tot 30 minuten)

• Dit is om de werking te controleren en om te controleren of de rotatie van de ventilatormotor binnen het gebruiksbereik ligt. Buitenunit Het apparaat werkt niet (Wanneer de stroom onmiddellijk wordt ingeschakeld / Wanneer de werking wordt gestopt en onmiddellijk weer wordt hervat)

• De werking begint nog even niet gedurende ongeveer de eerste 3 minuten, omdat de compressorbeveiligingsschakeling is ingeschakeld. Er klinkt lawaai bij het verwarmen.

• De unit is aan het ontdooien. Er komt stoom uit het apparaat bij het verwarmen. De ventilator blijft draaien, zelfs nadat de werking is gestopt met de afstandsbediening.

• Dit is om een soepele werking te garanderen. Controleer het volgende voor u vragen stelt of om service verzoekt. OI_00_301035_all.indb 48 2018/7/4 10:53:5249 NEDERLANDS Probleem Oorzaak Actie De airconditioner werkt niet alhoewel de stroom is ingeschakeld. Er is een stroomonderbreking (geweest) Druk op ON/OFF op de afstandsbediening. De bedieningstoets (aan/uit) staat in de uit-stand.

• Als de stroomonderbreker is uitgeschakeld, moet u deze inschakelen.

• Als de stroomonderbreker is doorgeslagen, raadpleegt u dan uw dealer zonder opnieuw in te schakelen. Er is een zekering gesprongen. Neem contact op met uw dealer. Onvoldoende koeling of verwarming De luchtinlaat of luchtuitlaat van de binnen- of buitenunit is verstopt door stof. Verwijder het stof. De schakelaar voor de ventilatorsnelheid staat op “Laag”.* Schakel over naar “Gemiddeld” of “Hoog”.* Onjuiste temperatuurinstellingen Zie de “Tips voor energiebesparing”. (P.45) Er komt direct zonlicht de kamer binnen in de koelstand. Er staan deuren of ramen open. Het luchtlter is verstopt. Zie “Onderhoud”. (P.47) Te veel warmtebronnen in de kamer in de koelstand. Verminder het aantal warmtebronnen en gebruik ze zo min mogelijk. Te veel personen in de kamer in de koelstand. Verlaag de temperatuurinstelling of schakel over naar “Gemiddeld” of “Hoog”

• Zie bladzijde 83 over het display van de afstandsbediening. Als uw airconditioner niet correct functioneert, zelfs nadat elk item onder “Voor u om service verzoekt” en “Oplossen van problemen” is gecontroleerd

Stop de werking onmiddellijk en schakel de stroom uit. Neem vervolgens contact op met uw dealer en geef het serienummer en de aard van het probleem door. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-scherm van de afstandsbediening.
