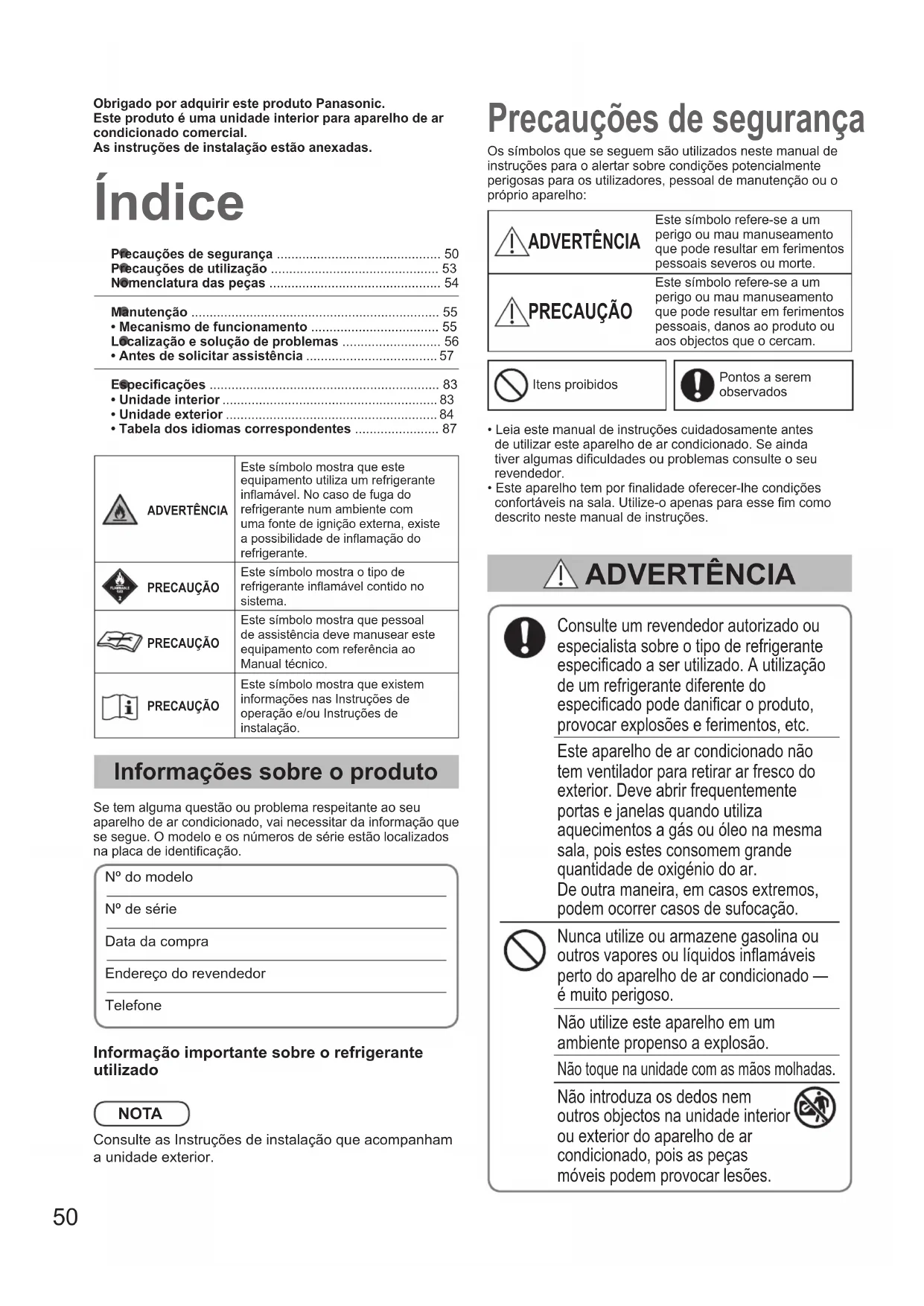

MANUAL DE UTILIZADOR S60PU2E5B PANASONIC
PORTUGUÊS 50 \~ 57 Antes de utilizar o aparelho, leia completamente este manual de instruções e guarde-o para futuras referências.
Obrigado por adquirir este produto Panasonic.
Este produto é uma unidade interior para aparelho de ar condicionado comercial.
As instruções de instalação estão anexadas.
Índice
Precauções de segurança 50
Precauções de utilização 53
Nomenclatura das peças 54
Manutenção 55
- Mecanismo de funcionamento .... 55
Localização e solução de problemas 56
- Antes de solicitar assistência .... 57
Especificações 83
- Unidade interior 83
- Unidade exterior 84
- Tabela dos idiomas correspondentes .... 87
| ADVERTÊNCIA | Este símbolo mostra que este equipamento utiliza um refrigerante inflamável. No caso de fuga do refrigerante num ambiente com uma fonte de ignição externa, existe a possibilidade de inflamação do refrigerante. | |
| PRECAUÇÃO | Este símbolo mostra o tipo de refrigerante inflamável contido no sistema. | |
| PRECAUÇÃO | Este símbolo mostra que pessoal de assistência deve manusear este equipamento com referência ao Manual técnico. | |
| PRECAUÇÃO | Este símbolo mostra que existem informações nas Instruções de operação e/ou Instruções de instalação. |
Informações sobre o produto
Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O modelo e os números de série estão localizados na placa de identificação.
Nº do modelo
Nº de série
Data da compra
Endereço do revendedor
Telefone
Informação importante sobre o refrigerante utilizado
NOTA
Consulte as Instruções de instalação que acompanham a unidade exterior.
Precauções de segurança
Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho:
ADVERTÊNCIA
Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte.
PRECAUÇÃO
Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.
Itens proibidos
Pontos a serem observados
- Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas dificuldades ou problemas consulte o seu revendedor.
- Este aparelho tem por finalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fim como descrito neste manual de instruções.
ADVERTÊNCIA
Consulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especificado a ser utilizado. A utilização de um refrigerante diferente do especificado pode danificar o produto, provocar explosões e ferimentos, etc.
Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.
Nunca utilize ou armazene gasolina ou outros vapores ou líquidos inflamáveis perto do aparelho de ar condicionado — é muito perigoso.
Não utilize este aparelho em um ambiente propenso a explosão.
Não toque na unidade com as mãos molhadas.
Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões.
ADVERTÊNCIA
Se o refrigerante entrar em contacto com uma chama, ele produzirá um gás tóxico.
Por razões de segurança, certifique-se de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência.
Em caso de emergência, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.
Elimine de acordo com a legislação nacional e/ou local.
Este produto não deve ser modificado ou desmontado em nenhuma hipótese. Uma unidade desmontada ou modificada pode causar incêndio, choque eléctrico ou ferimento.
Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado.
Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o distribuidor ou o representante de assistência para efectuar uma reparação e eliminação.
Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva.
Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fixa, conforme as normas de fiação.
Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa.
De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modificados, cabos partilhados, extensões eléctricas nem cabos não especificados.
O aparelho deve ser armazenado em uma sala sem fontes de ignição em funcionamento contínuo (por exemplo: chamas abertas, aparelho de gás em funcionamento ou um aquecedor eléctrico em funcionamento).
Tenha em mente que os refrigerantes podem ser inodoros.
Uma área sem ventilação, na qual seja instalado um aparelho que utilize refrigerantes inflamáveis, deve ser construída de forma que qualquer fuga do refrigerante não fique confinada no ambiente, pois isso criaria um perigo de incêndio ou explosão.
O aparelho deverá ser armazenado em uma área bem ventilada em que o tamanho da sala corresponda à área da sala conforme especificado para o funcionamento.
Depois de instalar a unidade, certifique-se de que pergunta ao instalador sobre o espaço do piso da sala onde a unidade está instalada e sobre a quantidade de carga do refrigerante.
No caso de mudança da unidade ou de um divisor da sala, certifique-se de que consulta o representante de vendas ou representante de assistência técnica.
Não utilize meios para acelerar o processo de descongelamento ou para limpar que não sejam os meios recomendados pelo fabricante.
Não perfure nem queime.
No casos em que se necessite ventilação mecânica, as aberturas de ventilação devem ser mantidas sem obstruções.
ADVERTÊNCIA
O aparelho deve ser armazenado em uma sala sem chamas abertas (por exemplo: um aparelho de gás em funcionamento) e fontes de ignição em funcionamento contínuo (por exemplo: um aquecedor eléctrico em funcionamento).
Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a ficha da tomada ou e o disjuntor.
(Risco de fumo/incêndio/choque eléctrico)
• O ELCB dispara frequentemente.
- O produto não arranca por vezes quando está ligado.
- A corrente desliga-se por vezes quando move o cabo.
- Odor a queimado ou ruído anormal é detectado durante o funcionamento.
- O chassis está deformado ou anormalmente quente.
- Fugas de água da unidade interior.
- Sobreaquecimento do cabo de alimentação ou da ficha.
- Não é possível controlar a velocidade da ventoinha.
- A unidade desliga-se imediatamente após ser activada.
- A ventoinha não pára mesmo após a unidade ser desligada.
Contacte imediatamente o revendedor local para manutenção/ reparação.
Não se sente nem suba para cima da unidade. Pode cair acidentalmente.
PRECAUÇÃO
Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas.
Este aparelho pode ser utilizado por crianças acima de 8 anos de idade e por pessoas com deficiências físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos. Crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.
Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade.
Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas.
Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/OFF.
Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador.
Não toque na entrada de ar ou nas pás de alumínio afiadas da unidade exterior. Pode sofrer ferimentos.
Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danificar a unidade.
AVISO
- O aparelho deve ser armazenado de forma a prevenir a ocorrência de danos mecânicos.
- O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.
- As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original.
Precauções de utilização
Instalação
- Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualificado de acordo com as Instruções de Instalação fornecidas com o aparelho.
- Antes da instalação deste aparelho de ar condicionado, verifique se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identificadora.
ADVERTÊNCIA
Evite as seguintes localizações para a instalação.
Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa. Localizações em que haja dispositivos que geram calor excessivo.
Atenção:
Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão)
Ligações
Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualificado para mais detalhes.) Cada unidade deve ser adequadamente ligada à terra mediante um fio de terra ou as ligações fornecidas. As ligações devem ser feitas por um electricista qualificado.
Preparação para a operação
Ligue o aparelho à corrente eléctrica 5 horas antes da operação inicial.
(Para aquecimento) Deixe a corrente eléctrica ligada para utilização contínua.
NOTA
Se não for utilizar o aparelho por um longo tempo, desligue a ficha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.
Sugestões para economizar energia
Evite
Não bloqueie a entrada e saída de ar da unidade. (Uma obstrução provocará o mau funcionamento da unidade.)
Durante a operação de arrefecimento, utilize toldos, persianas ou cortinas para prevenir a radiação directa de raios solares na sala.
Faça
Mantenha o filtro sempre limpo. (Um filtro obstruído prejudicará o desempenho da unidade.) → “Manutenção” (P.55)
- Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas.
Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas
Estes símbolos nos produtos, embalagem e/ou documentos acompanhantes significam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral.
Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE.
Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado.
Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens.
Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional.
Para utilizadores comerciais na União Europeia
Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações.
[Informações sobre a eliminação em outros países fora da União Europeia]
Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto.
![PANASONIC S60PU2E5B - [Informações sobre a eliminação em outros países fora da União Europeia] - 1](/content/2026/03/573937/images/392ef48a31a37558e3452b6807e4001984ebce9bb6b2e50781d7cd6e246ed60f.jpg)
Nota para os símbolos de pilha (dois exemplos inferiores):
Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido.
Nomenclatura das peças
UNIDADE INTERIOR
Este aparelho de ar condicionado incorpora um produto biocida.
O ar ionizado gerado por um dispositivo incorporado no aparelho de ar condicionado desactiva as bactérias e vírus no ar e em superfícies, e inibe o crescimento de mofo em superfícies.
Substâncias activas: radicais livres gerados no local pelo ar ambiente ou água
UNIDADE EXTERIOR
Controlo remoto sem fios
Nº do modelo
CZ-RWSU3 (Tipo U2)
CZ-RWSC3
(Para todas as
unidades interiores)
Controlo remoto do temporizador
Nº do modelo
CZ-RTC4
Para todas as
unidades interiores
Telecomando com fios de alta especificação
Nº do modelo
CZ-RTC5A
CZ-RTC5B
Para todas as
unidades interiores
Leia as instruções de operação incluídas com o telecomando.
■ Operação e ajuste da direcção do fluxo de ar
Consulte as instruções de operação que acompanham o telecomando.
Manutenção
ADVERTÊNCIA
- Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o da rede antes de proceder à sua limpeza. (Caso contrário, haverá o risco de choque eléctrico ou de ferimentos devido à alta velocidade de rotação do ventilador.)
- Não verta água sobre a unidade interior. (Isso pode danificar os componentes internos e causar um choque eléctrico.)
PRECAUÇÃO
- Nunca utilize solventes ou produtos químicos fortes. Da mesma forma, não limpe as peças plásticas com água muito quente. (Isso pode causar uma deformação ou mudar a cor.)
- Algumas arestas metálicas e as pás são pontiagudas. Tome cuidado ao limpar tais partes. (Pode ferir-se.)
- Utilize um banco ou escada firme quando limpar uma unidade interior instalada em lugares altos.
Unidade interior (Tipo U2, por exemplo)


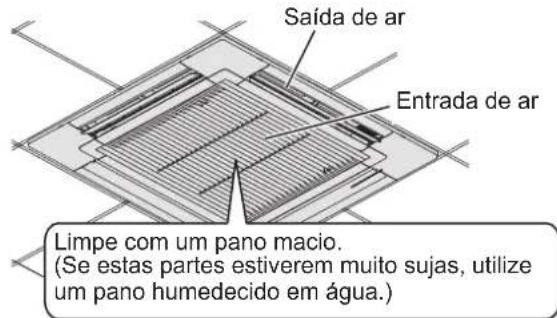

Saída de ar Entrada de ar Limpe com um pano macio. (Se estas partes estiverem muito sujas, utilize um pano humedecido em água.)A serpentina interna e outros componentes da unidade exterior devem ser limpos regularmente.
- Contacte o seu revendedor ou serviço de assistência.
■ Manutenção do filtro de ar
Consulte o seu distribuidor ou centro de serviço quando o ícone (Filtro) aparecer no visor do telecomando com fio.

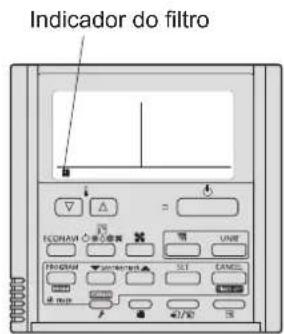

Telecomando com temporizador Telecomando com fios
de alta especificação
Mecanismo de funcionamento
■ Rendimento do aquecimento
- Como este aparelho de ar condicionado emprega o ar exterior para aquecimento, o seu rendimento de aquecimento se deteriora com a redução da temperatura externa.
(Devido ao sistema da bomba de calor)
→Neste caso, utilize outro aparelho de aquecimento.
■ Descongelação
Este aparelho pode iniciar a operação de descongelação para derreter a congelação formada na unidade exterior.
①A descongelação começa: O ventilador da unidade interior pára (ou a velocidade torna-se extremamente baixa).
→“”(STANDBY) aparece.
②A operação de aquecimento recomeça passados alguns minutos: O ventilador da unidade interior permanece parado (ou funcionará a uma velocidade muito baixa) até que a serpentina do permutador de calor da unidade interior se aqueça o suficiente.
→ “(STANDBY) aparece.
③A descongelação é concluída: O ventilador da unidade interior começa a funcionar.
→ “○” (STANDBY) desaparece.
■ Operação "DRY"
Quando a temperatura da sala atinge o nível que foi ajustado, a unidade exterior repete o ciclo de ligar e desligar automaticamente. Quando a unidade exterior é desligada, o ventilador da unidade interior também pára. (Para prevenir o aumento de humidade na sala) Quando houver uma grande probabilidade de a temperatura da sala atingir o nível que foi definido, a velocidade do ventilador é definida para “brisa” (vento suave) automaticamente.
■ Se a energia falhar enquanto a unidade estiver a funcionar
Quando a unidade recomeça automaticamente após uma falha de energia temporária, ela utiliza os mesmos ajustes que estavam em efeito antes do corte de energia.
Localização e solução de problemas
Verifique antes de consultar ou solicitar assistência.
| Sintoma Causa / Acção | ||
| Ruído | Som como fluxo de água é ouvido durante ou após o funcionamento. | Som de líquido refrigerante a fluir no interior da unidadeSom de água de drenagem através do tubo de drenagem |
| Ruído de rachadura é ouvido durante ou aquando da paragem do funcionamento. | Som devido à mudança de temperatura das peças | |
| É possível sentir odores do ar descarregado durante o funcionamento. | Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.O interior da unidade está sujo.(Contacte o seu revendedor.) | |
| Acumulação de condensação perto da saída de ar durante a operação de arrefecimento. | A humidade interna arrefece devido ao vento frio e acumula-se como condensação. | |
| Forma-se névoa durante a operação de arrefecimento. | Se o aparelho de ar condicionado tiver sido instalado em lugares onde existam grandes quantidades de neblina de óleo como em restaurantes, a limpeza é necessário, porque o interior da unidade (permutador de calor) está sujo.(Contacte o seu revendedor.) | |
| Forma-se névoa durante a operação de aquecimento. | A operação de descongelação está em andamento. | |
| O ventilador roda durante algum tempo apesar do funcionamento parar. | A rotação do ventilador torna o funcionamento mais suave.O ventilador pode rodar para secar o permutador de calor dependendo da definição. | |
| Direcção do fluxo de ar | A direcção do fluxo de ar muda durante o funcionamento.A direcção do fluxo de ar não pode ser ajustada.A direcção do fluxo de ar não pode ser alterada. | Quando a temperatura de descarga de ar estiver baixa durante a operação de aquecimento, ou durante a operação de descongelação, o fluxo de vento horizontal é efectuado automaticamente.A posição do deflector pode ser ajustada individualmente.(Tipo U2) |
| O deflector se move várias vezes após a alteração da direcção. | O deflector move-se uma vez para a posição normal e, em seguida, move-se para a direcção do fluxo de ar ar ajustada. | |
| Poeira é descarregada. | A poeira acumulada dentro da unidade interior é descarregada. | |
| No funcionamento inicial a alta velocidade, algumas vezes o ventilador roda mais rápido do que a velocidade definida.(3 a 30 minutos) | Isto serve para verificação da operação a fim de confirmar que a rotação do motor do ventilador está dentro da faixa de utilização. | |
| Sem funcionamento(Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente) | O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado. | |
| Gera-se ruído durante a operação de aquecimento. | A operação de descongelação está em andamento. | |
| Sai vapor durante a operação de aquecimento. | ||
| O ventilador continua a rodar mesmo após a paragem da operação com o controlo remoto. | Isso é para o funcionamento suave. | |
Antes de solicitar assistência
| Sintoma Causa | Acção | |
| O aparelho de ar condicionado não funciona após ser ligado. | Falha de energia ou após falha de energia | Prima o botão ON/OFF de alimentação no controlo remoto. |
| O botão de operação (alimentação) está desligado. | Se o disjuntor estiver desligado, ligue a alimentação.Se o disjuntor tiver disparado, consulte o seu revendedor sem o ligar. | |
| Fusível queimado. Contacte o seu revendedor. | ||
| Baixo desempenho de arrefecimento ou aquecimento | A entrada ou saída de ar das unidades interiores e exteriores está obstruída com poeira. | Remova a poeira. |
| O interruptor da velocidade do ventilador está definido para “Baixo”.* | Mude para “Médio” ou “Alto”.* | |
| Definições inadequadas da temperatura | Consulte “Sugestões para economizar energia”. (P.53) | |
| A sala está exposta à luz solar directa no modo de arrefecimento. | ||
| As portas ou janelas estão abertas. | ||
| O filtro de ar está obstruído. Consulte “Manutenção”. (P.55) | ||
| Demasiadas fontes de calor na sala no modo de arrefecimento. | Utilize um mínimo de fontes de calor e durante um curto espaço de tempo. | |
| Demasiadas pessoas na sala no modo de arrefecimento. | Diminua a definição de temperatura ou altere para “Médio” ou “Alto”.* | |
* Com respeito ao visor do telecomando, consulte a página 83.
Se o aparelho de ar condicionado não funcionar correctamente mesmo após a verificação de cada item de “Antes de solicitar assistência” e “Localização e solução de problemas”
Pare a operação imediatamente e desligue a alimentação. Em seguida, contacte o seu revendedor e comunique o número de série e o sintoma. Comunique também a marca de inspecção ⚠️ e as letras E, F, H, L, P em conjunto com números que aparecem no visor LCD do controlo remoto.
Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo.
PORTUGUÊS
