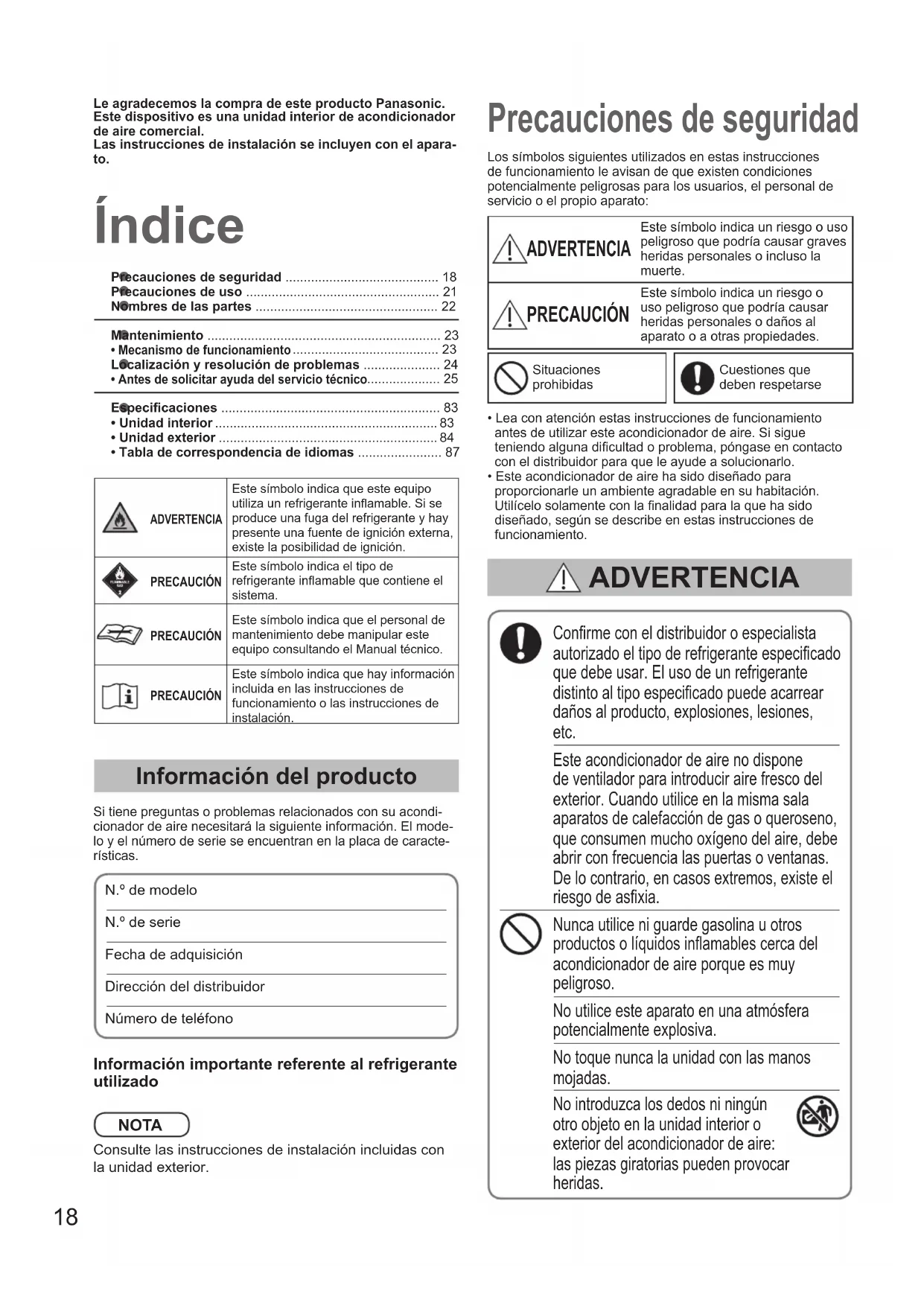

• Tabla de correspondencia de idiomas ....................... 87 Índice Precauciones de seguridad Información del producto Si tiene preguntas o problemas relacionados con su acondi-cionador de aire necesitará la siguiente información. El mode-lo y el número de serie se encuentran en la placa de caracte-rísticas.N.º de modelo N.º de serie Fecha de adquisiciónDirección del distribuidorNúmero de teléfonoConrme con el distribuidor o especialista autorizado el tipo de refrigerante especicado que debe usar. El uso de un refrigerante distinto al tipo especicado puede acarrear daños al producto, explosiones, lesiones, etc. Este acondicionador de aire no dispone de ventilador para introducir aire fresco del exterior. Cuando utilice en la misma sala aparatos de calefacción de gas o queroseno, que consumen mucho oxígeno del aire, debe abrir con frecuencia las puertas o ventanas. De lo contrario, en casos extremos, existe el riesgo de asxia.Nunca utilice ni guarde gasolina u otros productos o líquidos inamables cerca del acondicionador de aire porque es muy peligroso.No utilice este aparato en una atmósfera potencialmente explosiva.No toque nunca la unidad con las manos mojadas.No introduzca los dedos ni ningún otro objeto en la unidad interior o exterior del acondicionador de aire: las piezas giratorias pueden provocar heridas.Los símbolos siguientes utilizados en estas instrucciones de funcionamiento le avisan de que existen condiciones potencialmente peligrosas para los usuarios, el personal de servicio o el propio aparato: ADVERTENCIA Este símbolo indica un riesgo o uso peligroso que podría causar graves heridas personales o incluso la muerte. PRECAUCIÓN Este símbolo indica un riesgo o uso peligroso que podría causar heridas personales o daños al aparato o a otras propiedades. ADVERTENCIA Le agradecemos la compra de este producto Panasonic.Este dispositivo es una unidad interior de acondicionador de aire comercial.Las instrucciones de instalación se incluyen con el apara- to. Situaciones prohibidasCuestiones que deben respetarse• Lea con atención estas instrucciones de funcionamiento antes de utilizar este acondicionador de aire. Si sigue teniendo alguna dicultad o problema, póngase en contacto con el distribuidor para que le ayude a solucionarlo.• Este acondicionador de aire ha sido diseñado para proporcionarle un ambiente agradable en su habitación. Utilícelo solamente con la nalidad para la que ha sido diseñado, según se describe en estas instrucciones de funcionamiento.ADVERTENCIAEste símbolo indica que este equipo utiliza un refrigerante inamable. Si se produce una fuga del refrigerante y hay presente una fuente de ignición externa, existe la posibilidad de ignición.PRECAUCIÓNEste símbolo indica el tipo de refrigerante inamable que contiene el sistema.PRECAUCIÓNEste símbolo indica que el personal de mantenimiento debe manipular este equipo consultando el Manual técnico.PRECAUCIÓNEste símbolo indica que hay información incluida en las instrucciones de funcionamiento o las instrucciones de instalación.Información importante referente al refrigerante utilizado NOTA Consulte las instrucciones de instalación incluidas con la unidad exterior. OI_00_301035_all.indb 18 2018/7/4 10:53:3819 ESPAÑOL ADVERTENCIA Si el refrigerante entra en contacto con una llama generará gas tóxico. Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y también de desconectar la alimentación antes de efectuar limpiezas o reparaciones. En caso de emergencia, desconecte el enchufe de alimentación de la toma de corriente, apague el disyuntor o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico. Deshágase de este producto según la legislación nacional o local. Este producto no debe modicarse ni desmontarse en ningún caso. La unidad modicada o desmontada podría provocar un incendio, descargas eléctricas o lesiones. Los usuarios no deben limpiar el interior de las unidades interiores y exteriores. Encargue la limpieza a un distribuidor o especialista autorizado. En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación y para deshacerse del producto. No utilice cables manipulados, empalmados, prolongados o de origen desconocido, para evitar sobrecalentamientos y riesgo de incendios. Proporcione una toma de corriente que vaya a utilizarse exclusivamente para cada unidad, e instale un elemento de desconexión de la alimentación, un disyuntor de fugas a tierra (ELCB) o un dispositivo de corriente residual (RCD) a modo de protección contra sobrecorriente en la línea exclusiva. Proporcione una toma de corriente para cada unidad; y en el cableado jo deberán incorporarse medios para la desconexión completa del suministro eléctrico que tengan una separación de contacto en todos los polos en conformidad con las normas del cableado. Para prevenir posibles peligros a causa de un fallo en el aislamiento, la unidad debe conectarse a tierra. El aparato deberá guardarse en una habitación en la que no existan fuentes de ignición en continuo funcionamiento (por ejemplo, llamas expuestas, aparatos de gas en funcionamiento o calentadores eléctricos en funcionamiento). Procure que los refrigerantes no emitan olores. Las zonas no ventiladas en la que se instale un aparato que utilice refrigerantes inamables se deberá construir de forma que las fugas de refrigerante, en caso de producirse, no se estanquen hasta el punto que puedan crear un riesgo de incendio o explosión. El aparato se debe almacenar en una zona bien ventilada en la que el tamaño de la habitación corresponda al área de la habitación especicada para el funcionamiento. Tras instalar la unidad, pregunte siempre al instalador la supercie de suelo de la habitación en la que está instalada la unidad y la cantidad de carga de refrigerante. Si la unidad o el divisor de la habitación cambian, pregunte siempre al distribuidor o al servicio de atención técnica. No utilice ningún método diferente al que recomienda el fabricante para acelerar el proceso de descongelación ni para realizar tareas de limpieza. No perfore ni queme el aparato. En los casos en los que sea necesario utilizar ventilación mecánica, los oricios de ventilación deberán estar libres de obstrucciones. OI_00_301035_all.indb 19 2018/7/4 10:53:3820 Este aparato está pensado para ser utilizado por expertos o usuarios con la cualicación necesaria en tiendas, en la industria ligera y en granjas, o por no expertos en usos comerciales. Este aparato puede ser utilizado por niños a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones en relación al uso del aparato de forma segura y entiendan los riesgos que dicho uso conlleva. Los niños no deben jugar con el aparato. Los procesos de limpieza y mantenimiento por parte del usuario no deberán correr a cargo de niños sin la debida supervisión. Instale la alarma contra incendios y la salida de aire a una distancia mínima de 1,5 m de la unidad. No caliente ni enfríe demasiado la sala si en ella se encuentran bebés o personas discapacitadas. No apague ni encienda el acondicionador de aire con el interruptor de alimentación. Utilice para ello el botón de operación de encendido/apagado (ON/OFF). No introduzca nada en las salidas de aire de la unidad exterior. Esto es muy peligroso, porque el ventilador gira a alta velocidad. No toque la entrada de aire ni las aladas aletas de aluminio de la unidad exterior. Podría hacerse daño. No pegue ningún objeto en la CARCASA DEL VENTILADOR. Podría sufrir lesiones y la unidad podría dañarse.

PRECAUCIÓN ADVERTENCIA

• El aparato deberá guardarse de tal modo que se eviten los daños mecánicos.

• El compresor podría detenerse ocasionalmente durante tormentas. Esta situación no representa un fallo mecánico. La unidad se recuperará automáticamente al cabo de unos minutos.

• El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales. AVISO Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación y el interruptor. (Riesgo de humo/incendio/descarga eléctrica) Ejemplos de anormalidad o fallo:

• El ELCB se activa frecuentemente.

• El producto a veces no se enciende al activar el interruptor.

• La corriente a veces se desconecta cuando se mueve el cable.

• Huele a quemado o se oyen ruidos anormales durante el funcionamiento.

• La carcasa presenta deformaciones o está anormalmente caliente.

• Filtraciones de agua desde la unidad interior.

• El cable de alimentación o el enchufe está excesivamente caliente.

• No se puede controlar la velocidad del ventilador.

• La unidad se para inmediatamente incluso estando en funcionamiento.

• El ventilador no se para incluso habiendo cesado la operación. Póngase en contacto inmediatamente con su proveedor local para su mantenimiento/reparación. No se siente ni se ponga de pie sobre la unidad. Podría caerse y sufrir un accidente. El aparato deberá guardarse en una habitación en la que no existan llamas expuestas (por ejemplo, aparatos de gas en funcionamiento) ni fuentes de ignición en continuo funcionamiento (por ejemplo, calentadores eléctricos en funcionamiento). OI_00_301035_all.indb 20 2018/7/4 10:53:3921 ESPAÑOL Precauciones de uso Instalación

Este acondicionador deberá instalarlo correctamente un técnico especializado en instalaciones, cumpliendo siempre con las instrucciones de instalación suministradas con este aparato.

Antes de hacer la instalación, compruebe si la tensión de alimentación eléctrica suministrada en su casa u ocina es la misma que la indicada en la placa de características. ADVERTENCIA A la hora de realizar la instalación, evite los siguientes lugares.

Lugares en los que exista humo o gas combustible. Lugares con temperaturas extremadamente elevadas, como por ejemplo un invernadero.

Lugares en los que haya objetos que generen un nivel de calor excesivo. Atención:

Evite instalar la unidad exterior en lugares en los que agua salada pueda salpicar directamente al aparato, o en un lugar con presencia de aire sulfuroso, como por ejemplo cerca de un spa (El objetivo es proteger el acondicionador de aire de factores altamente corrosivos). Cableado

Todas las conexiones deben cumplir con los códigos eléctricos locales (póngase en contacto con su concesionario o electricista cualicado para obtener más detalles).

Cada unidad debe estar conectada a tierra correctamente, mediante un cable de puesta a tierra (masa) o a través del cableado de alimentación.

Las conexiones debe realizarlas un electricista cualicado. Preparación del funcionamiento Active la alimentación eléctrica 5 horas antes de poner en marcha el equipo. (El objetivo es que el dispositivo se caliente)

Mantenga la alimentación eléctrica activada para uso continuo

NOTA Si el aparato no va a utilizarse durante un periodo prolongado, desconecte el enchufe de alimentación de la toma de corriente, apague el disyuntor, o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.Información para los usuarios relativa a la recopilación y eliminación de equipos y pilas usadosEstos símbolos en los productos, embalajes y/o documentos adjuntos, signican que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.Para un tratamiento, una recuperación y un reciclaje adecuados de los productos usados y de las pilas gastadas, llévelos a los puntos de recogida correspondientes, según la normativa de su país y las Directivas 2002/96/EC y 2006/66/EC.Al deshacerse de estos productos y de estas pilas correctamente estará ayudando a ahorrar valiosos recursos y a evitar posibles efectos negativos para la salud humana y para el medio ambiente. La manipulación inadecuada de estos residuos podría provocar situaciones perniciosas.Si desea obtener más información sobre la recopilación y el reciclaje de productos usados y de pilas gastadas, póngase en contacto con el ayuntamiento, con el servicio de recogida de basuras o con el punto de venta en el que compró los productos en cuestión.El desechado incorrecto de estos residuos podría suponer la aplicación de multas según la normativa vigente.Para usuarios empresariales de la Unión Europea Si desea deshacerse de productos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para obtener más información.[Información de desechado en otros países fuera de la Unión Europea] Estos símbolos son válidos únicamente en la Unión Europea. Si desea deshacerse de estos productos, póngase en contacto con las autoridades locales o con su distribuidor y pregunte cuál es el método de desechado correcto. Nota para el símbolo de batería (ejemplos de dos símbolos de la parte inferior):Este símbolo podría utilizarse en combinación con un símbolo de producto químico. En este caso cumple con los requisitos impuestos por la Directiva en relación al producto químico en cuestión. Consejos de ahorro de energía

No bloquee la entrada ni la salida de aire de la unidad (si una de estas dos zonas se obstruye, la unidad no funcionará correctamente y presentará fallos).

Durante la operación de refrigeración, utilice sombrillas, persianas o cortinas para evitar que la luz solar directa acceda a la sala.

Mantenga siempre el ltro de aire limpio (la presencia de un ltro atascado hará que el rendimiento de la unidad sea más bajo). → “Mantenimiento” (P. 23)

Para impedir que el aire acondicionado se escape, mantenga las ventanas, las puertas y otras aberturas cerradas. OI_00_301035_all.indb 21 2018/7/4 10:53:3922 Nombres de las partes N.º de modeloCZ-RTC5ACZ-RTC5BPara todas las unidades interiores

Funcionamientoyajustedeladireccióndelujodeaire Consulte las Instrucciones de funcionamiento incluidas con el mando a distancia. Unidad de mando a distancia inalámbrica

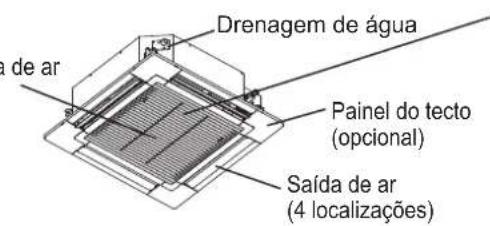

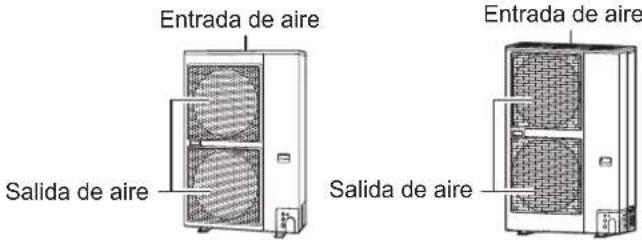

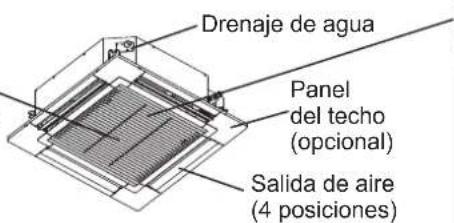

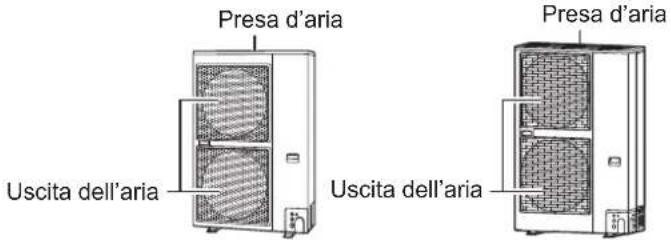

N.º de modeloCZ-RTC4Para todas las unidades interiores Unidad de mando a distancia del temporizador Lea las instrucciones de funcionamiento incluidas con el mando a distancia. Mando a distancia con cable de altas prestaciones N.º de modeloCZ-RWSU3 (Tipo U2)CZ-RWSC3(Para todas las unidades interiores) Opcional PE1 (Tipo 100, 125, 140) PEY1 (Tipo 140) UNIDAD INTERIOR UNIDAD EXTERIOR Entrada de aireEntrada de aireEntrada de aireEntrada de aireSalida de aireSalida de aireSalida de aireSalida de aire PE2 (Tipo 36, 50, 60) PEY2 (Tipo 60, 71) PZ2 (Tipo 60, 71) PE1 (Tipo 60, 71) PEY1 (Tipo 100, 125) PZ2 (Tipo 100, 125, 140) PE2 (Tipo 200, 250)Entrada de aireSalida de aireEntrada de aireSalida de aire Tipo U2 Drenaje de aguaPanel del techo (opcional)Salida de aire(4 posiciones)Rejilla de entrada de aire(entrada de aire)Etiqueta (colocada en la tapa de la caja de componentes eléctricos)Este acondicionador de aire incorpora un producto biocida.El aire ionizado generado por un dispositivo incorporado en el acondicionador de aire elimina las bacterias y los virus del aire y las superficies, e impide el crecimiento de moho en las superficies.Sustancias activas: radicales libres generados in situ a partir del aire ambiente o el agua OI_00_301035_all.indb 22 2018/7/4 10:53:4023 ESPAÑOL Mecanismo de funcionamiento

Rendimiento en calefacción zDado que este acondicionador de aire utiliza el aire exterior para el proceso de calefacción, el rendimiento de calefacción disminuye a medida que la temperatura del exterior desciende (Debido al sistema de bomba de calor). Si se da esta situación, utilice otro dispositivo de calefacción.

Descongelación zEste dispositivo podría iniciar la operación de descongelación para fundir la escarcha formada en la unidad exterior.

Comienza el proceso de descongelación el ventilador de la unidad interior se detiene (o la velocidad pasa a ser extremadamente baja). →Aparece “ ” (STANDBY).

Transcurridos unos minutos, la operación de calefacción continúa: El ventilador de la unidad interior permanece detenido (o funciona a muy baja velocidad) hasta que el serpentín de intercambio de calor interior se haya calentado sucientemente. → Aparece“ ” (STANDBY).

Elprocesodedescongelaciónhanalizado: el ventilador de la unidad interior comienza a funcionar. → Desaparece “ ” (STANDBY).

Funcionamiento‘‘DRY’’(deshumidicación) zCuando la sala alcanza la temperatura que ha sido ajustada, la unidad exterior repite el ciclo de apagado y encendido automáticamente. zCuando la unidad exterior se apaga, también lo hace el ventilador de la unidad interior (Para evitar que la humedad de la sala aumente de nuevo). zCuando es más probable que la temperatura de la habitación llegue al nivel establecido, la velocidad del ventilador se ajusta automáticamente en la opción ‘‘brisa’’ (viento suave).

Si se produce un corte del suministro eléctrico mientras está funcionando la unidad Cuando la unidad reanuda su funcionamiento después de un corte temporal del suministro eléctrico utiliza la misma conguración establecida antes del corte del suministro. ADVERTENCIA zPor motivos de seguridad, asegúrese de apagar el acondicionador de aire y desconectarlo de la red eléctrica antes de realizar su limpieza (de lo contrario, podrían producirse descargas eléctricas o lesiones, debido a que el ventilador gira a alta velocidad). zNo vierta agua dentro de la unidad interior (el agua podría dañar los componentes internos y provocar un riesgo de descarga eléctrica). PRECAUCIÓN

No utilice nunca disolventes ni productos químicos agresivos. No limpie las partes de plástico con agua muy caliente (podría provocar deformaciones y cambios de color). Algunos bordes y aletas metálicos están muy alados. Tenga cuidado al limpiar estas partes (podría provocarse lesiones). Utilice un taburete o escalera rmes al limpiar una unidad interior instalada en altura. Mantenimiento

Mantenimientodelltrodeaire Póngase en contacto con un distribuidor o centro de servicio cuando aparezca (Filtro) en la pantalla del mando a distancia con cable.Unidad de mando a distancia del temporizadorMando a distancia con cable de altas prestaciones Indicador de ltro 20:30 (THU) Indicador de ltro Unidad interior (p. ej. tipo U2) zEl serpentín interno y otros componentes de la unidad exterior deberán limpiarse regularmente.• Póngase en contacto con su distribuidor o centro de reparaciones.Salida de aireEntrada de aireLimpie la unidad con un paño suave. (Si está muy sucia, utilizar un paño humedecido con agua.) OI_00_301035_all.indb 23 2018/7/4 10:53:4124 Localización y resolución de problemas Síntoma Causa / Medida Unidad interior Ruido Se escucha ruido similar a corrientes de agua antes o durante el funcionamiento de la unidad.

• Ruido de líquido refrigerante uyendo por el interior de la unidad

• Ruido de agua de drenaje a través del tubo de drenaje Se escucha ruido de crujidos durante el funcionamiento o al cesar el funcionamiento de la unidad.

• Ruido provocado por el cambio de temperatura de las piezas Durante el funcionamiento, el aire descargado presenta olores.

• Se descargan componentes de olor de interiores, olor a cigarro y olor a cosméticos acumulados en el acondicionador de aire y su aire.

• El interior de la unidad está sucio (consulte a su distribuidor). Se acumulan gotas de rocío cerca de la salida de aire durante la operación de refrigeración.

• La humedad interna se refrigera mediante viento frío, y se acumula en forma de gotas de rocío. Aparece niebla durante la operación de refrigeración.

• Si el acondicionador de aire se ha instalado en lugares como, por ejemplo, restaurantes, en los que se acumulan grandes cantidades de rocío de aceite, la limpieza resulta necesaria porque el interior de la unidad (el intercambiador de calor) está sucio (consulte a su distribuidor). Aparece niebla durante la operación de calefacción.

• Está en curso la operación de descongelación. El ventilador gira durante un tiempo, incluso a pesar de que la unidad deja de funcionar.

• La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.

• En función del entorno, el ventilador podría girar para secar el intercambiador de calor. Dirección

circulación del aire La dirección de circulación del aire cambia durante el funcionamiento de la unidad. No es posible establecer la dirección de circulación del aire. No es posible modicar la dirección de circulación del aire.

• Cuando la temperatura de descarga de aire es baja durante la operación de calefacción o durante el funcionamiento de descongelación, el ujo de aire se dirige de forma horizontal de modo automático.

• La posición de la aleta puede denirse de forma independiente (tipo U2). La aleta se mueve en varias ocasiones después de modicarse la dirección.

• La aleta se mueve una vez hasta la posición estándar, y a continuación gira hasta la dirección de circulación del aire establecida. Se descarga polvo.

• Se descarga el polvo acumulado dentro de la unidad interior. En el funcionamiento de alta velocidad inicial, el ventilador a veces gira a una velocidad superior a la velocidad establecida. (entre 3 y 30 minutos)

• El objetivo es comprobar el funcionamiento y conrmar si la rotación del motor del ventilador está dentro del intervalo de uso. Unidad exterior La unidad no funciona (cuando la alimentación se acaba de activar/ cuando el funcionamiento se ha detenido y se ha reanudado de forma inmediata)

• La unidad no comienza a funcionar durante un tiempo aproximado de 3 minutos, ya que está activado el circuito de protección del compresor. Se producen ruidos durante la operación de calefacción.

• Está en curso la operación de descongelación. La unidad expulsa vapor durante la operación de calefacción. El ventilador sigue girando, incluso a pesar de que el funcionamiento se ha detenido utilizando la unidad de mando a distancia.

• El objetivo de esta medida es suavizar el funcionamiento. Compruebe antes de realizar consultas o solicitar tareas de servicio. OI_00_301035_all.indb 24 2018/7/4 10:53:4125 ESPAÑOL Síntoma Causa Medida El acondicionador de aire no funciona, a pesar de que la alimentación está activada. Fallo de alimentación o situación posterior a fallo de alimentación Pulse el botón de encendido y apagado (ON/OFF) de la unidad de mando a distancia. El botón de funcionamiento (de alimentación) está desactivado.

• Si el disyuntor está desactivado, active la alimentación.

• Si el disyuntor ha saltado, póngase en contacto con su distribuidor sin activarlo. El fusible está fundido. Consulte a su distribuidor. Rendimiento bajo de la refrigeración o la calefacción La entrada de aire o la salida de aire de las unidades interiores y exteriores está obstruida a causa del polvo. Retire el polvo. El interruptor de velocidad del ventilador está en el ajuste “Bajo”.* Cambie a “Medio” o “Alto”.* Conguración incorrecta de temperatura Consulte “Consejos de ahorro de energía”. (P. 21) La habitación está expuesta a la luz del sol directa en el modo de refrigeración. Las puertas o las ventanas están abiertas. El ltro de aire está obstruido. Consulte “Mantenimiento”. (P. 23) Demasiadas fuentes de calor en la habitación en el modo de refrigeración. Utilice fuentes de calor mínimas y durante breves periodos de tiempo. Demasiadas personas en la habitación en el modo de refrigeración. Reduzca el ajuste de temperatura o cambie a “Medio” o “Alto”.*

• Con respecto a la pantalla del mando a distancia, consulte la página 83. Si el acondicionador de aire no funciona correctamente ni siquiera después de comprobar los elementos de “Antes de solicitar ayuda del servicio técnico” y “Localización y resolución de problemas”

Detenga el funcionamiento de la unidad inmediatamente y apáguela. A continuación, póngase en contacto con su distribuidor e informe del número de serie y del número. También debe informar de si aparece la marca de inspección y las letras E, F, H, L, P, en combinación con los números, en la pantalla LCD de la unidad de mando a distancia.
