04625 - Φυσητήρας NEO tools - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 04625 NEO tools

• Ελέγξτε το ξετυλιγμένο καλώδιο τροφοδοσίας για ζημιά ή φθορά πριν από τη χρήση.

• Μην χρησιμοποιείτε τη μονάδα εάν τα καλώδια τροφοδοσίας είναι κατεστραμμένα ή φθαρμένα.

• Πριν από τη σύνδεση στην παροχή ρεύματος, βεβαιωθείτε πάντα ότι η τάση τροφοδοσίας αντιστοιχεί στην ονομαστική τάση που αναγράφεται στην πινακίδα τύπου του εργαλείου.

• Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική εγκατάσταση που διαθέτει προστασία από το ρεύμα διαρροής, η οποία διακόπτει την παροχή ρεύματος εάν το ρεύμα διαρροής υπερβεί τα 30 mA σε λιγότερο από 30 ms.

• Χρησιμοποιήστε ένα κατάλληλο καλώδιο ρεύματος εξωτερικού χώρου για να συνδέσετε το εργαλείο.

• Αποσυνδέστε αμέσως την παροχή ρεύματος εάν το καλώδιο υποστεί ζημιά κατά τη λειτουργία,. ΜΗΝ ΑΓΓΊΖΕΤΕ ΤΟ ΚΑΛΏΔΙΟ ΠΡΙΝ ΑΠΟΣΥΝΔΈΣΕΤΕ ΤΗΝ ΠΑΡΟΧΉ

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ. Η τουρμπίνα εξακολουθεί να περιστρέφεται μετά την απενεργοποίηση του κινητήρα.

• Κρατήστε το εκτεταμένο καλώδιο τροφοδοσίας μακριά από το σωλήνα αναρρόφησης.

• Μην επιτρέπετε σε παιδιά ή σε άτομα που δεν είναι εξοικειωμένα με τις οδηγίες να χειρίζονται το εργαλείο.

• Σταματήστε να εργάζεστε όταν βρίσκονται κοντά σας άλλα άτομα, ιδίως παιδιά ή κατοικίδια ζώα.

• ΥΠΕΝΘΎΜΙΣΗ. Ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους που προκύπτουν για άλλα άτομα ή το περιβάλλον. ΠΡΟΕΤΟΙΜΑΣΙΑ

• Φοράτε πάντα ανθεκτικά υποδήματα και μακριά παντελόνια όταν

• Μην φοράτε χαλαρά ρούχα που μπορεί να απορροφηθούν από τον σωλήνα αναρρόφησης. Κρατήστε τα μακριά μαλλιά μακριά από τις εισόδους αέρα.

• Φοράτε πάντα εξοπλισμό ατομικής προστασίας, όπως γυαλιά ασφαλείας, ωτοασπίδες και μάσκα σκόνης.

• Ελέγξτε προσεκτικά την περιοχή στην οποία θα εργαστείτε και απομακρύνετε όλα τα αντικείμενα που μπορεί να αναρροφηθούν από τον σωλήνα αναρρόφησης ή να απορριφθούν από την έκρηξη αέρα του φυσητήρα.

• Μην αναλαμβάνετε εργασίες χωρίς σωλήνες, προστασία και προστατευτικά στη θέση τους.

• Κρατήστε το εργαλείο έτσι ώστε το άκρο του σωλήνα να μην σφηνώνεται στο έδαφος.

• Στερεώστε το καλώδιο επέκτασης έτσι ώστε να μην μπορεί να αποσυνδεθεί κατά λάθος. ΧΡΗΣΙΜΟΠΟΙΗΣΗ

• Εργαστείτε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.

• Αποφύγετε την αναρρόφηση νερού.

• Βεβαιωθείτε πάντα ότι σε μια κλίση τα πόδια σας στέκονται

• Έλα, μην τρέχεις ποτέ.

• Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε την κατεύθυνση της αναρρόφησης ή του φυσήματος.

• Όταν μετακινείτε το εργαλείο, απενεργοποιήστε το εργαλείο.

• Μην χρησιμοποιείτε το εργαλείο με ή χωρίς κατεστραμμένο

• Βεβαιωθείτε ότι οι αεραγωγοί δεν έχουν υπολείμματα.

• Βεβαιωθείτε ότι το χέρι σας έχει πιαστεί με ασφάλεια από τη λαβή πριν ξεκινήσετε το εργαλείο.

• Τραβήξτε το φις από την πρίζα:43

➢ κάθε φορά που απομακρύνεστε από τη συσκευή, ➢ πριν από τον έλεγχο, τον καθαρισμό ή την επισκευή της

➢ μετά από χτύπημα από ξένο αντικείμενο - ελέγξτε ότι η συσκευή δεν έχει υποστεί ζημιά, ➢ αν αρχίσει να δονείται υπερβολικά,

• Οι επισκευές του εργαλείου πρέπει να πραγματοποιούνται μόνο από εξουσιοδοτημένα άτομα.

• Θα πρέπει να χρησιμοποιούνται μόνο τα γνήσια ανταλλακτικά που συνιστά ο κατασκευαστής. ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

• Διατηρείτε όλα τα εξαρτήματα σε καλή κατάσταση για να είστε σίγουροι ότι το εργαλείο θα λειτουργεί με ασφάλεια.

• Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα εξαρτήματα για λόγους ασφαλείας.

• Προστατέψτε το εργαλείο από την υγρασία.

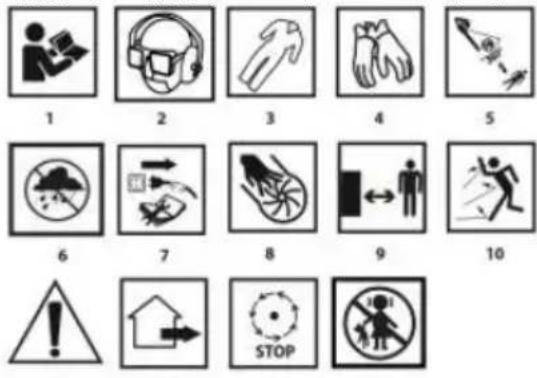

• Να φυλάσσεται μακριά από παιδιά. Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων 1.Διαβάστε όλες τις οδηγίες 2.Φορέστε γυαλιά ασφαλείας, ωτοασπίδες και μάσκα σκόνης. 3.Φορέστε προστατευτική ενδυμασία 4.Wear προστατευτικά γάντια 5.Προσοχή στα άτομα εντός της εμβέλειας εργασίας του εργαλείου 6.Protect από τη βροχή 7.Disconnect πριν από την επισκευή (συντήρηση) 8.Κίνδυνος κοπής των δακτύλων από τα περιστρεφόμενα πτερύγια

9.Διατηρήστε την απόσταση 10.Προσοχή στα συντρίμμια 11.Warning 12.Για εξωτερική χρήση 13.Μην αγγίζετε μέρη του μηχανήματος που βρίσκονται σε κίνηση 14.Κρατήστε τα παιδιά μακριά από το εργαλείο ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΣΚΟΠΌΣ Ο ηλεκτρικός φυσητήρας είναι χειροκίνητη συσκευή με μόνωση κατηγορίας II. Κινείται από μονοφασικό μοτέρ εναλλασσόμενου ρεύματος. Ο ηλεκτρικός φυσητήρας είναι μια συσκευή διπλής χρήσης σχεδιασμένη για φύσημα και αναρρόφηση με χρήση για εργασίες καθαρισμού γύρω από το σπίτι και τον κήπο της αυλής. Μεταξύ άλλων, είναι κατάλληλη για τον καθαρισμό και την απομάκρυνση φύλλων, κομμένων χόρτων από ταράτσες, μονοπάτια και μονοπάτια. Αυτή η συσκευή δεν έχει σχεδιαστεί για βιομηχανική χρήση και προορίζεται για χρήση σε εξωτερικούς χώρους. Μην κάνετε κακή χρήση της συσκευής. ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΕΛΊΔΩΝ Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της μονάδας που απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

1. Άνοιγμα αναρρόφησης

3. Κουμπί κλειδώματος διακόπτη

7. Βύσμα ανθρακικού πινέλου

8. Κουμπί ελέγχου ταχύτητας

9. Καλώδιο τροφοδοσίας

• Αντικατάσταση βούρτσας

• Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος. ΕΞΟΠΛΙΣΜΌΣ ΚΑΙ ΑΞΕΣΟΥΆΡ

• Σάκος απορριμμάτων 1 τεμ.

• Χειροκίνητο 1 τεμ. ΛΕΙΤΟΥΡΓΊΑ / ΡΥΘΜΊΣΕΙΣ ON/OFF Η τάση δικτύου πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα τύπου της μονάδας.

• Ενεργοποίηση - πατήστε το κουμπί διακόπτη (2) και κρατήστε το σε αυτή τη θέση.

• Απενεργοποίηση - αφήστε την πίεση στο κουμπί διακόπτη (2). ΔΙΑΚΌΠΤΗΣ ΚΛΕΙΔΏΜΑΤΟΣ (ΣΥΝΕΧΉΣ ΛΕΙΤΟΥΡΓΊΑ) ΔΙΑΚΌΠΤΗΣ ON:

• Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης (2) και, στη συνέχεια, πατήστε το κουμπί κλειδώματος ενεργοποίησης/απενεργοποίησης (3).

• Πιέστε και αφήστε την πίεση στο κουμπί του διακόπτη (2). ΕΛΕΓΧΟΣ ΤΑΧΥΤΗΤΑΣ Χρησιμοποιήστε το κουμπί (8) για να ρυθμίσετε τη δύναμη φυσήματος του ανεμιστήρα όπως απαιτείται. NADMUCH (Σχήμα Β)

• Τοποθετήστε το ακροφύσιο (5) στον δακτύλιο του φυσητήρα (4) ασφαλίζοντάς το με περιστροφή. ΥΠΟΣΤΗΡΙΞΗ (Σχ. Α)

• Τοποθετήστε το ακροφύσιο (5) στη θύρα αναρρόφησης (1).

• Τοποθετήστε τη σακούλα σκόνης (6) στη θύρα φυσητήρα (4). Αδειάστε τη σακούλα σκόνης μετά από κάθε χρήση. Ανοίξτε το φερμουάρ της σακούλας σκόνης και αδειάστε το περιεχόμενό

Εάν η πλήρωση του σάκου σκόνης είναι υψηλή, η ισχύς αναρρόφησης μειώνεται. ΛΕΙΤΟΥΡΓΊΑ ΚΑΙ ΣΥΝΤΉΡΗΣΗ Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν από οποιαδήποτε εγκατάσταση, ρύθμιση, επισκευή ή λειτουργία. ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΩΝ ΒΟΥΡΤΣΏΝ ΆΝΘΡΑΚΑ Οι φθαρμένες (μικρότερες από 5 mm), καμένες ή ραγισμένες ψήκτρες άνθρακα του κινητήρα πρέπει να αντικαθίστανται αμέσως. Να αντικαθιστάτε πάντα και τις δύο ανθρακοβούρτσες ταυτόχρονα.

• Ξεβιδώστε τις τάπες των βουρτσών άνθρακα (7) (εικ. Γ).

• Αφαιρέστε τις φθαρμένες βούρτσες άνθρακα και απομακρύνετε τυχόν σκόνη άνθρακα, χρησιμοποιώντας πεπιεσμένο αέρα.

• Τοποθετήστε τις νέες βούρτσες άνθρακα. Οι βούρτσες άνθρακα πρέπει να ολισθαίνουν ελεύθερα στις υποδοχές των σχολοκράμβες.

• Τοποθετήστε τις τάπες των βουρτσών άνθρακα (7). Μετά την αντικατάσταση των ανθρακούχων βουρτσών, το μηχάνημα πρέπει να λειτουργήσει για περίπου 1-2 λεπτά, ώστε οι ανθρακούχες βούρτσες να προσαρμοστούν στον μεταγωγέα του κινητήρα. Μόνο ένα εξειδικευμένο άτομο πρέπει να αντικαθιστά τις ανθρακικές ψήκτρες χρησιμοποιώντας τα αυθεντικά ανταλλακτικά.

• Συνιστάται να καθαρίζετε τη συσκευή μετά από κάθε χρήση.

• Το περίβλημα του κινητήρα θα πρέπει, στο μέτρο του δυνατού, να είναι πάντα απαλλαγμένο από σκόνη και ρύπους.

• Σκουπίστε τη μονάδα με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.

• Για τον καθαρισμό δεν πρέπει να χρησιμοποιείται νερό ή χημικά καθαριστικά.

• Πρέπει να λαμβάνεται μέριμνα ώστε να μην εισέρχεται νερό στη

• Όταν τελειώσετε, αφαιρέστε τη σακούλα σκόνης, ανακινήστε την και καθαρίστε την καλά για να αποφύγετε τη μούχλα και τις οσμές.44

• Μια έντονα λερωμένη σακούλα σκόνης θα πρέπει να αδειάσει, να πλυθεί με ζεστό σαπουνόνερο και να στεγνώσει καλά.

• Εάν η κλειδαριά ανοίγει δύσκολα, λιπάνετε τα δόντια με σαπούνι. ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

• Βεβαιωθείτε ότι οι βίδες είναι σωστά σφιγμένες, ώστε να μπορείτε να εργάζεστε με ασφάλεια.

• Χρησιμοποιείτε μόνο γνήσια αξεσουάρ και γνήσια ανταλλακτικά.

• Όταν δεν χρησιμοποιείτε τη συσκευή, φυλάξτε τη σε στεγνό μέρος μακριά από παιδιά.

• Εάν εμφανιστεί υπερβολικός σπινθηρισμός στον μεταγωγέα, ελέγξτε την κατάσταση των ανθρακικών βουρτσών του κινητήρα από εξειδικευμένο άτομο.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί με ένα καλώδιο με τα ίδια χαρακτηριστικά. Η εργασία αυτή πρέπει να ανατεθεί σε εξειδικευμένο ειδικό ή να γίνει σέρβις της συσκευής. Τυχόν ελαττώματα θα πρέπει να αποκαθίστανται από το εξουσιοδοτημένο τμήμα σέρβις του κατασκευαστή. ΤΕΧΝΙΚΈΣ ΠΡΟΔΙΑΓΡΑΦΈΣ ΔΕΔΟΜΕΝΑ ΑΞΙΟΛΟΓΗΣΗΣ Φυσητήρας 04-625

Τάση τροφοδοσίας 230V AC Συχνότητα τροφοδοσίας 50 Hz Ονομαστική ισχύς 600 W Ταχύτητα κινητήρα χωρίς φορτίο (ρύθμιση 1-6) 3000-16000 min

Μέγιστη ταχύτητα αέρα 285 km/h Μέγιστη ροή αέρα

/min Κατηγορία προστασίας

Βαθμός προστασίας IPX0

1,4 kg Έτος παραγωγής

04-625 υποδεικνύει τόσο τον τύπο όσο και την ονομασία του μηχανήματος. ΔΕΔΟΜΈΝΑ ΘΟΡΎΒΟΥ ΚΑΙ ΔΟΝΉΣΕΩΝ Επίπεδο ηχητικής πίεσης

= 76,54 dB(A) K= 3 dB(A) Επίπεδο ηχητικής ισχύος

= 96,57 dB(A) K= 3 dB(A) Τιμές επιτάχυνσης κραδασμών

Πληροφορίες για το θόρυβο και τους κραδασμούς Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης Lp

και τη στάθμη ηχητικής ισχύος Lw (A) ( όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Η δόνηση που εκπέμπεται από τον εξοπλισμό περιγράφεται από την τιμή επιτάχυνσης δόνησης a (h) ( όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Η στάθμη ηχητικής πίεσης Lp

, η στάθμη ηχητικής ισχύος Lw

επιτάχυνσης κραδασμών a

που καθορίζονται στις παρούσες οδηγίες μετρήθηκαν σύμφωνα με το πρότυπο EN 62841-1. Το καθορισμένο επίπεδο δόνησης a

μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική αξιολόγηση της έκθεσης σε

Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο κραδασμών θα επηρεαστεί από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου εργασίας. Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Μόλις εκτιμηθούν με ακρίβεια όλοι οι παράγοντες, η συνολική έκθεση σε δονήσεις μπορεί να αποδειχθεί πολύ χαμηλότερη. Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της εργασίας. ΠΡΟΣΤΑΣΊΑ ΤΟΥ ΠΕΡΙΒΆΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι φιλικές προς το περιβάλλον. Ο μη ανακυκλωμένος εξοπλισμός αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, , με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "GTX Poland ") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων μεταξύ άλλων. Όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (εφεξής: "Εγχειρίδιο"), συμπεριλαμβανομένων μεταξύ άλλων του κειμένου, των φωτογραφιών, των διαγραμμάτων, των σχεδίων, καθώς και της σύνθεσής του, ανήκουν αποκλειστικά στην GTX Poland και υπόκεινται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90, σημείο 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του εγχειριδίου καθώς και των επιμέρους στοιχείων του χωρίς τη γραπτή συγκατάθεση της GTX Poland απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες. Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία Προϊόν: Φυσητήρας Μοντέλο: 04-625 Εμπορική ονομασία: NEO TOOLS Σειριακός αριθμός: 00001 ÷ 99999 Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα: Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία 2000/14/ΕΚ για τις εκπομπές θορύβου, όπως τροποποιήθηκε από την 2005/88/ΕΚ Εγγυημένη στάθμη ηχητικής ισχύος LWA= 100 dB(A) Μετρούμενη στάθμη ηχητικής ισχύος LwA=96,57 dB(A) K=3dB(A) Και πληροί τις απαιτήσεις των προτύπων: EN 62841-1:2015+AC:15+A11:2022- EN IEC 62841-4- 6:2024+A11:2024 EN IEC 55014-1:2021- EN IEC 55014-2:2021- IEC 61000-3- 2:2019+A1:2021+A2:2024- EN61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία Paweł Kowalski Υπεύθυνος τεχνικής τεκμηρίωσης GTX Πολωνία Βαρσοβία, 2025-05-21 (NL)
