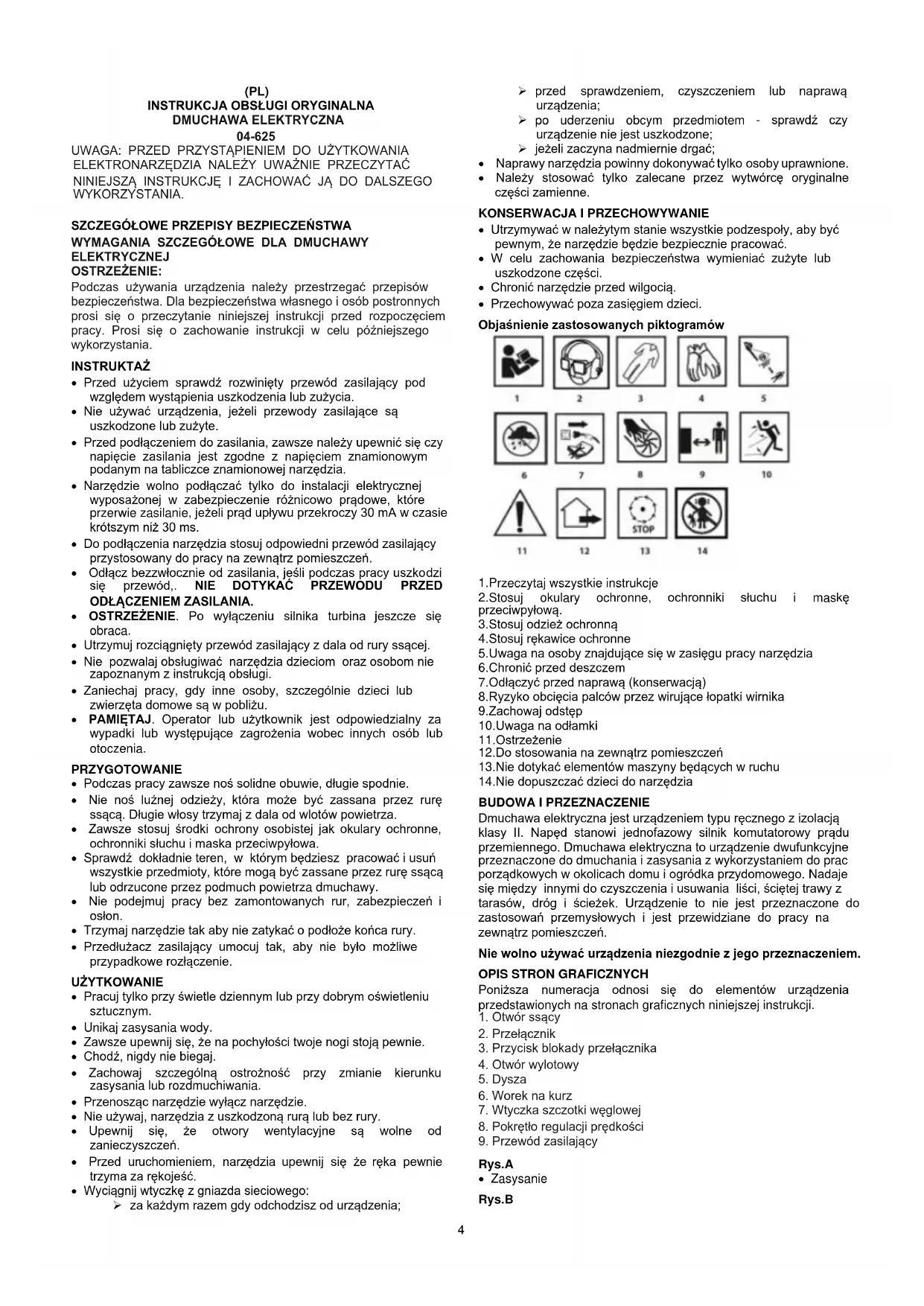

INSTRUKCJA OBSŁUGI 04625 NEO tools

ELEKTRYCZNEJ OSTRZEŻENIE: Podczas używania urządzenia należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania. INSTRUKTAŻ

• Przed użyciem sprawdź rozwinięty przewód zasilający pod względem wystąpienia uszkodzenia lub zużycia.

• Nie używać urządzenia, jeżeli przewody zasilające są uszkodzone lub zużyte.

• Przed podłączeniem do zasilania, zawsze należy upewnić się czy napięcie zasilania jest zgodne z napięciem znamionowym podanym na tabliczce znamionowej narzędzia.

• Narzędzie wolno podłączać tylko do instalacji elektrycznej wyposażonej w zabezpieczenie różnicowo prądowe, które przerwie zasilanie, jeżeli prąd upływu przekroczy 30 mA w czasie krótszym niż 30 ms.

• Do podłączenia narzędzia stosuj odpowiedni przewód zasilający przystosowany do pracy na zewnątrz pomieszczeń.

• Odłącz bezzwłocznie od zasilania, jeśli podczas pracy uszkodzi się przewód,. NIE DOTYKAĆ PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA.

• OSTRZEŻENIE. Po wyłączeniu silnika turbina jeszcze się obraca.

• Utrzymuj rozciągnięty przewód zasilający z dala od rury ssącej.

• Nie pozwalaj obsługiwać narzędzia dzieciom oraz osobom nie zapoznanym z instrukcją obsługi.

• Zaniechaj pracy, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe są w pobliżu.

• PAMIĘTAJ. Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia. PRZYGOTOWANIE

• Podczas pracy zawsze noś solidne obuwie, długie spodnie.

• Nie noś luźnej odzieży, która może być zassana przez rurę ssącą. Długie włosy trzymaj z dala od wlotów powietrza.

• Zawsze stosuj środki ochrony osobistej jak okulary ochronne, ochronniki słuchu i maska przeciwpyłowa.

• Sprawdź dokładnie teren, w którym będziesz pracować i usuń wszystkie przedmioty, które mogą być zassane przez rurę ssącą lub odrzucone przez podmuch powietrza dmuchawy.

• Nie podejmuj pracy bez zamontowanych rur, zabezpieczeń i osłon.

• Trzymaj narzędzie tak aby nie zatykać o podłoże końca rury.

• Przedłużacz zasilający umocuj tak, aby nie było możliwe przypadkowe rozłączenie. UŻYTKOWANIE

• Pracuj tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

• Unikaj zasysania wody.

• Zawsze upewnij się, że na pochyłości twoje nogi stoją pewnie.

• Chodź, nigdy nie biegaj.

• Zachowaj szczególną ostrożność przy zmianie kierunku zasysania lub rozdmuchiwania.

• Przenosząc narzędzie wyłącz narzędzie.

• Nie używaj, narzędzia z uszkodzoną rurą lub bez rury.

• Upewnij się, że otwory wentylacyjne są wolne od zanieczyszczeń.

• Przed uruchomieniem, narzędzia upewnij się że ręka pewnie trzyma za rękojeść.

• Wyciągnij wtyczkę z gniazda sieciowego: ➢ za każdym razem gdy odchodzisz od urządzenia; ➢ przed sprawdzeniem, czyszczeniem lub naprawą urządzenia; ➢ po uderzeniu obcym przedmiotem - sprawdź czy urządzenie nie jest uszkodzone; ➢ jeżeli zaczyna nadmiernie drgać;

• Naprawy narzędzia powinny dokonywać tylko osoby uprawnione.

• Należy stosować tylko zalecane przez wytwórcę oryginalne części zamienne.

KONSERWACJA I PRZECHOWYWANIE

• Utrzymywać w należytym stanie wszystkie podzespoły, aby być pewnym, że narzędzie będzie bezpiecznie pracować.

• W celu zachowania bezpieczeństwa wymieniać zużyte lub uszkodzone części.

• Chronić narzędzie przed wilgocią.

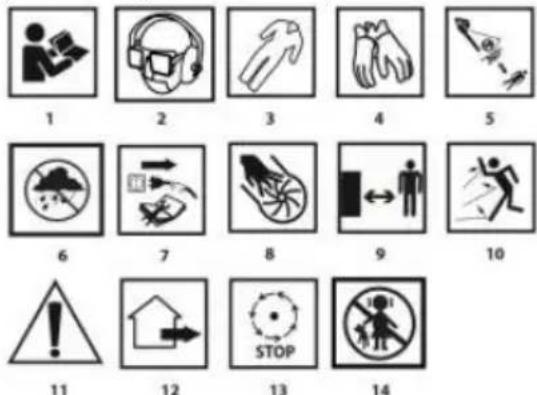

• Przechowywać poza zasięgiem dzieci. Objaśnienie zastosowanych piktogramów 1.Przeczytaj wszystkie instrukcje 2.Stosuj okulary ochronne, ochronniki słuchu i maskę przeciwpyłową. 3.Stosuj odzież ochronną 4.Stosuj rękawice ochronne 5.Uwaga na osoby znajdujące się w zasięgu pracy narzędzia 6.Chronić przed deszczem 7.Odłączyć przed naprawą (konserwacją) 8.Ryzyko obcięcia palców przez wirujące łopatki wirnika 9.Zachowaj odstęp 10.Uwaga na odłamki 11.Ostrzeżenie 12.Do stosowania na zewnątrz pomieszczeń 13.Nie dotykać elementów maszyny będących w ruchu 14.Nie dopuszczać dzieci do narzędzia

BUDOWA I PRZEZNACZENIE

Dmuchawa elektryczna jest urządzeniem typu ręcznego z izolacją klasy II. Napęd stanowi jednofazowy silnik komutatorowy prądu przemiennego. Dmuchawa elektryczna to urządzenie dwufunkcyjne przeznaczone do dmuchania i zasysania z wykorzystaniem do prac porządkowych w okolicach domu i ogródka przydomowego. Nadaje się między innymi do czyszczenia i usuwania liści, ściętej trawy z tarasów, dróg i ścieżek. Urządzenie to nie jest przeznaczone do zastosowań przemysłowych i jest przewidziane do pracy na zewnątrz pomieszczeń. Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

3. Przycisk blokady przełącznika

7. Wtyczka szczotki węglowej

8. Pokrętło regulacji prędkości

9. Przewód zasilający

• Wymiana szczotek węglowych

• Mogą występować różnice między rysunkiem a wyrobem.

• Worek na śmieci 1 szt.

• Instrukcja 1 szt. PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej urządzenia.

• Włączenie - wcisnąć przycisk włącznika (2) i przytrzymać w tej pozycji.

• Wyłączenie - zwolnić nacisk na przycisk włącznika (2). BLOKADA WŁĄCZNIKA (PRACA CIĄGŁA) WŁĄCZANIE:

• Wcisnąć przycisk włącznika (2), a następnie wcisnąć przycisk blokady włącznika (3).

• Wcisnąć i zwolnić nacisk na przycisk włącznika (2).

Pokrętłem (8) można wyregulować siłę nadmuchu dmuchawy w zależności od potrzeb. NADMUCH (rys. B)

• Zamontować dyszę (5) do króćca nadmuchu (4) blokując ją poprzez obrót. ZASYSANIE (rys. A)

• Zamontować dyszę (5) do króćca ssącego (1).

• Zamontować worek na pył (6) do króćca nadmuchu (4). Po każdorazowym użyciu należy opróżnić worek na pył. Otworzyć zamek błyskawiczny worka na pył i opróżnić z zawartości. Jeśli napełnienie worka na pył jest duże, zmniejsza się siła zasysania.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.

• Odkręcić korki szczotek węglowych (7) (rys. C).

• Wyjąć zużyte szczotki węglowe i usunąć ewentualny pył węglowy, za pomocą sprężonego powietrza.

• Włożyć nowe szczotki węglowe. Szczotki węglowe powinny swobodnie wsunąć się do szczotkotrzymaczy.

• Zamontować korki szczotek węglowych (7). Po wykonaniu wymiany szczotek węglowych należy uruchomić urządzenie na około 1-2 min, aby szczotki węglowe dopasowały się do komutatora silnika. Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne. CZYSZCZENIE

• Zaleca się czyszczenie urządzenia po każdorazowym użyciu.

• Obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń.

• Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

• Do czyszczenia nie wolno stosować wody lub chemicznych środków czyszczących

• Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

• Po zakończeniu pracy zdjąć worek na pył, wytrzepać i dokładnie wyczyścić, aby zapobiec powstawaniu pleśni i nieprzyjemnego zapachu.

• Mocno zabrudzony worek na pył należy opróżnić, uprać w ciepłej wodzie z mydłem i starannie wysuszyć.

• Jeśli zamek trudno się otwiera, posmarować ząbki mydłem.

KONSERWACJA I PRZECHOWYWANIE

• Upewnić się, że śruby są właściwie dokręcone, żeby można było bezpiecznie pracować.

• Stosować tylko oryginalny osprzęt oraz oryginalne części zamienne.

• Nieużywane urządzenie należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.

• W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu. Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta. PARAMETRY TECHNICZNE DANE ZNAMIONOWE Dmuchawa 04-625 Parametr Wartość Napięcie zasilania 230V AC Częstotliwość zasilania 50 Hz Moc znamionowa 600 W Prędkość obrotowa silnika bez obciążenia (1-6 ustawienie) 3000-16000 min

Max. prędkość przepływu powietrza 285 km/h Max. przepływ powietrza

/min Klasa ochronności

Stopień ochrony IPX0 Masa 1,4 kg Rok produkcji

04-625 oznacza zarówno typ oraz określenie maszyny DANE DOTYCZĄCE HAŁASU I DRGAŃ Poziom cisnienia akustycznego

= 76,54 dB(A) K= 3 dB(A) Poziom mocy akustycznej

= 96,57 dB(A) K= 3 dB(A) Wartość przyśpieszeń drgań

Informacje na temat hałasu i wibracji Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp

oraz poziom mocy akustycznej Lw

(gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a

(gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp

, poziom mocy akustycznej Lw

oraz wartość przyśpieszeń drgań a

zostały zmierzone zgodnie z normą EN 62841-

1. Podany poziom drgań a

może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy. OCHRONA ŚRODOWISKA6

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi. „GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland ”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej. Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com Deklaracja zgodności WE Producent: GTX Poland Sp. z o.o. Sp.k, ul. Pograniczna 2/4 02-285 Warszawa Wyrób: Dmuchawa Model: 04-625 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999 Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Dyrektywa Maszynowa 2006/42/WE Dyrektywa o Emisji Hałasu 2000/14/WE zmieniona 2005/88/WE Gwarantowany poziom mocy akustycznej LWA= 100 dB(A) Zmierzony poziom mocy akustycznej LwA=96,57 dB(A) K=3dB(A) Oraz spełnia wymagania norm: EN 62841-1:2015+AC:15+A11:2022; EN IEC 62841-4- 6:2024+A11:2024 EN IEC 55014-1:2021; EN IEC 55014-2:2021; ENIEC 61000-3- 2:2019+A1:2021+A2:2024; EN61000-3-3:2013+A1:2019+A2:2021 EN IEC 63000:2018 Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: GTX Poland Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. dokumentacji technicznej GTX Poland Warszawa, 2025-05-21 (EN)
